  1. コンピュータアーキテクチャ第1回　ガイダンスとPOCOの命令セットコンピュータアーキテクチャ第1回　ガイダンスとPOCOの命令セット 天野　hunga@am.ics.keio.ac.jp

  2. 授業計画 • RISC命令セットとVerilogの復習…2回 • 入出力と割り込み…4回 • パイプライン処理…3回 • 命令レベル並列処理…3回 • マルチコアアーキテクチャ…2回 上記は目安なので注意！ テキスト：天野、西村「作りながら学ぶコンピュータアーキテクチャ」培風館 http://www.am.ics.keio.ac.jp上に資料を掲示

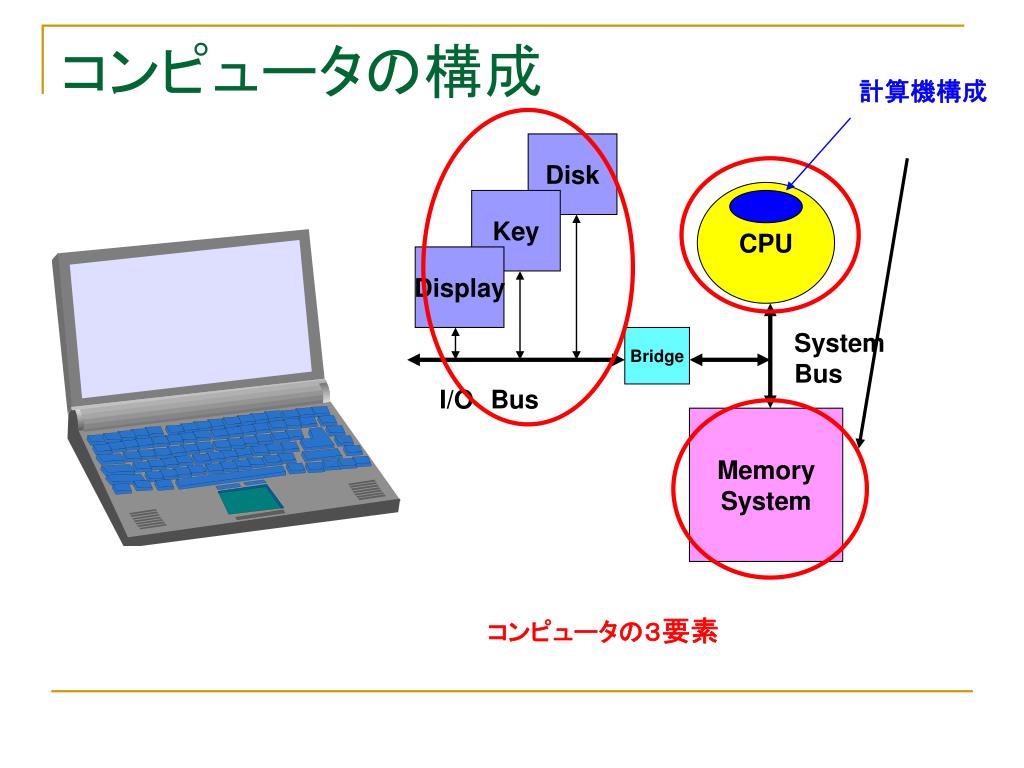

  3. 計算機構成 コンピュータの構成 Disk CPU Key Display System Bus Bridge I/OBus Memory System コンピュータの３要素

  4. 重要な入出力（I/O） • バスブリッジを介してI/Oバスと接続 • メモリと同様な番地付けをする場合が多い　（Memory-mappedI/O) • マルチメディア化により範囲が広がる • ディスク、テープ、CD、DVDなどの補助記憶 • Ethernetなどのネットワーク • ビットマップディスプレイ、CDCビデオ入力 • キーボード、マウス等の入力装置 • 音声出力、入力

  5. IFで加算を行う 0 0 0 0 00 1 1 1 1 01 10 EX WB IF ID rwe rwe_id rwe_ex opcode 15:11 st_op decorder st_op_id ld_op ld_op_id funct 3:0 funct 2:0 ‘0’ ext com_id THB ADD 0 1 rd 10:8 ir rd_id rd_ex ‘１’ A rwe_ex areg S Y ＋ creg B 00 rs 7:5 ext breg 01 dreg PC imm 7:0 10 ext0 alu_bsel r0 判定 daddr ddataout ddatain データ メモリ 命令メモリ st_op_id we

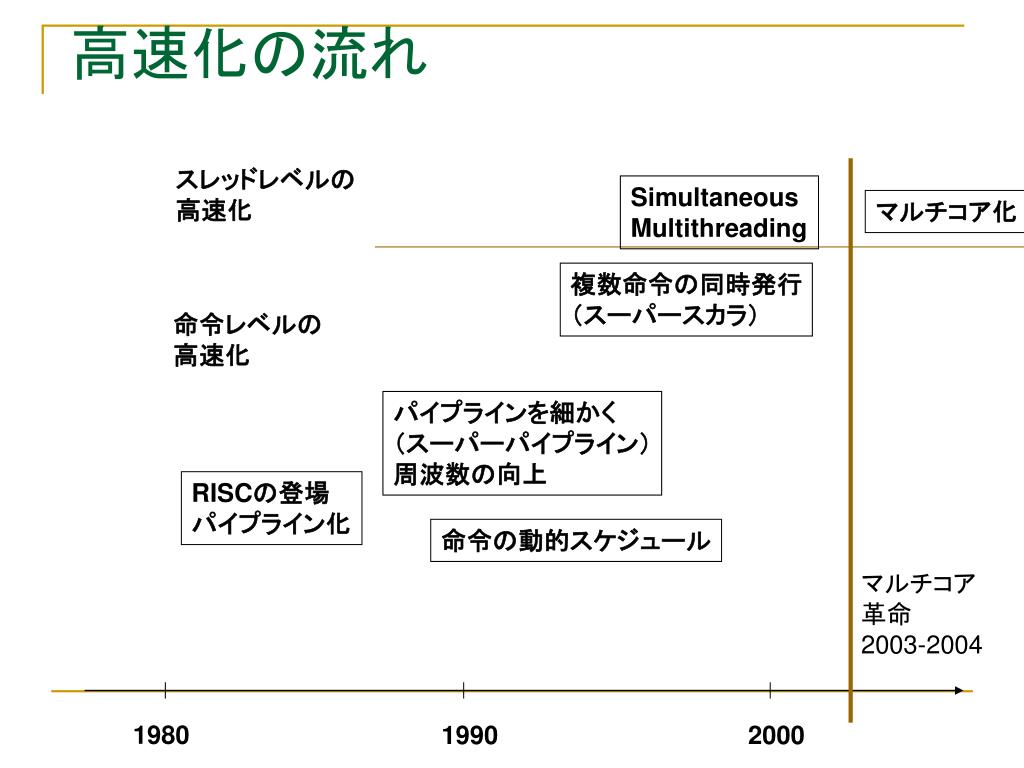

  6. 高速化の流れ スレッドレベルの 高速化 Simultaneous Multithreading マルチコア化 複数命令の同時発行 （スーパースカラ） 命令レベルの 高速化 パイプラインを細かく （スーパーパイプライン） 周波数の向上 RISCの登場 パイプライン化 命令の動的スケジュール マルチコア 革命 2003-2004 1980 1990 2000

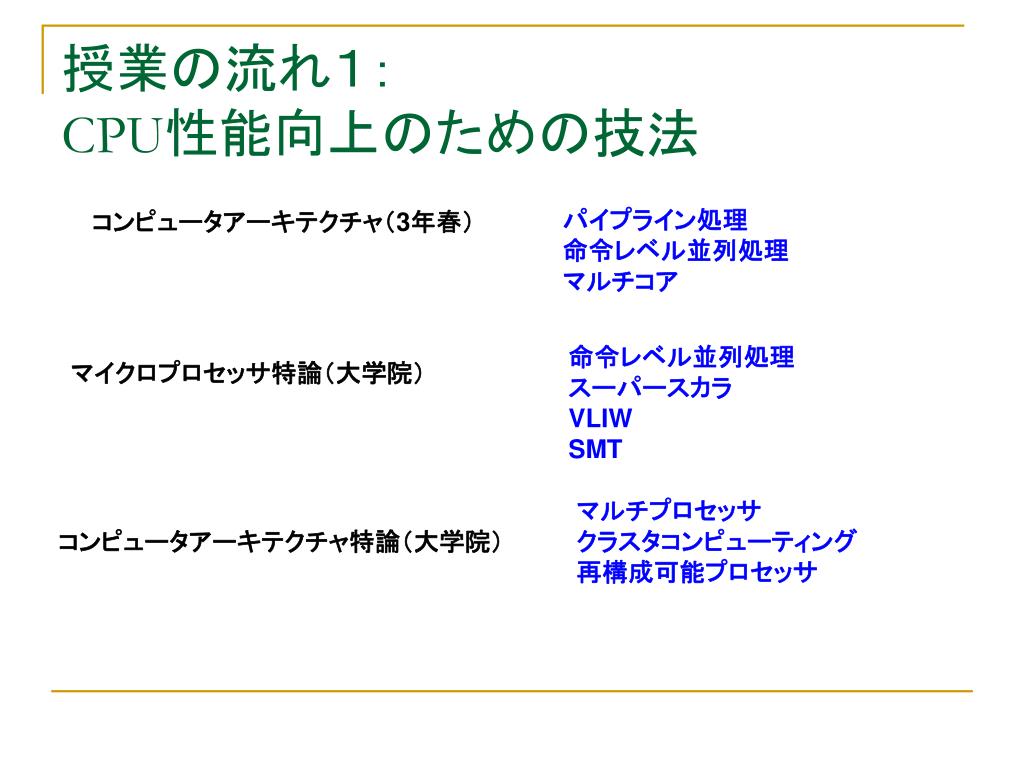

  7. 授業の流れ１：CPU性能向上のための技法 パイプライン処理 命令レベル並列処理 マルチコア コンピュータアーキテクチャ（3年春） 命令レベル並列処理 スーパースカラ VLIW SMT マイクロプロセッサ特論（大学院） マルチプロセッサ クラスタコンピューティング 再構成可能プロセッサ コンピュータアーキテクチャ特論（大学院）

  8. 授業の流れ２：メモリシステムと入出力 メモリシステム 入出力 マルチコアの メモリシステム I/Oの接続 割り込み DMA（DirectMemory Access) コンピュータアーキテクチャ　（3年春） 仮想記憶 記憶管理 オペレーティングシステム（３年秋） マイクロプロセッサ実験 FPGA上にCPUを実現 入出力プログラム 情報工学実験　（3年秋）

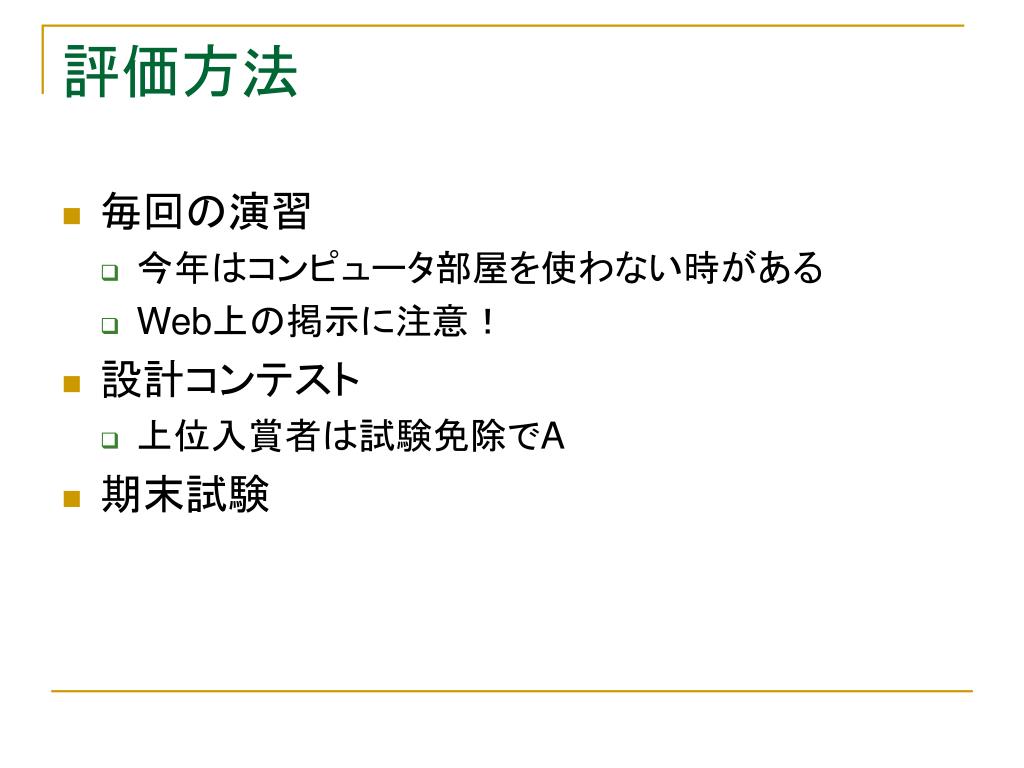

  9. 評価方法 • 毎回の演習 • 今年はコンピュータ部屋を使わない時がある • Web上の掲示に注意！ • 設計コンテスト • 上位入賞者は試験免除でA • 期末試験

  10. POCOの命令セットアーキテクチャ(Instruction Set Architecture: ISA） • ソフトウェアとハードウェアのインタフェース • プログラムはISAを対象にすれば個々のハードウェアは気にしなくてもいい • ハードウェアはISAが動けば共通のプログラムが動く • IBM360開発時に明確になった概念 • それまでは開発したマシン毎にソフトウェアを作っていた • 様々な性能、価格のモデルが同じISAを共通できた →　IBMのメインフレームでの覇権を確立した • IntelのIA32、ARM、SPARC、MIPSなどが長期間に渡って拡張され、利用されている

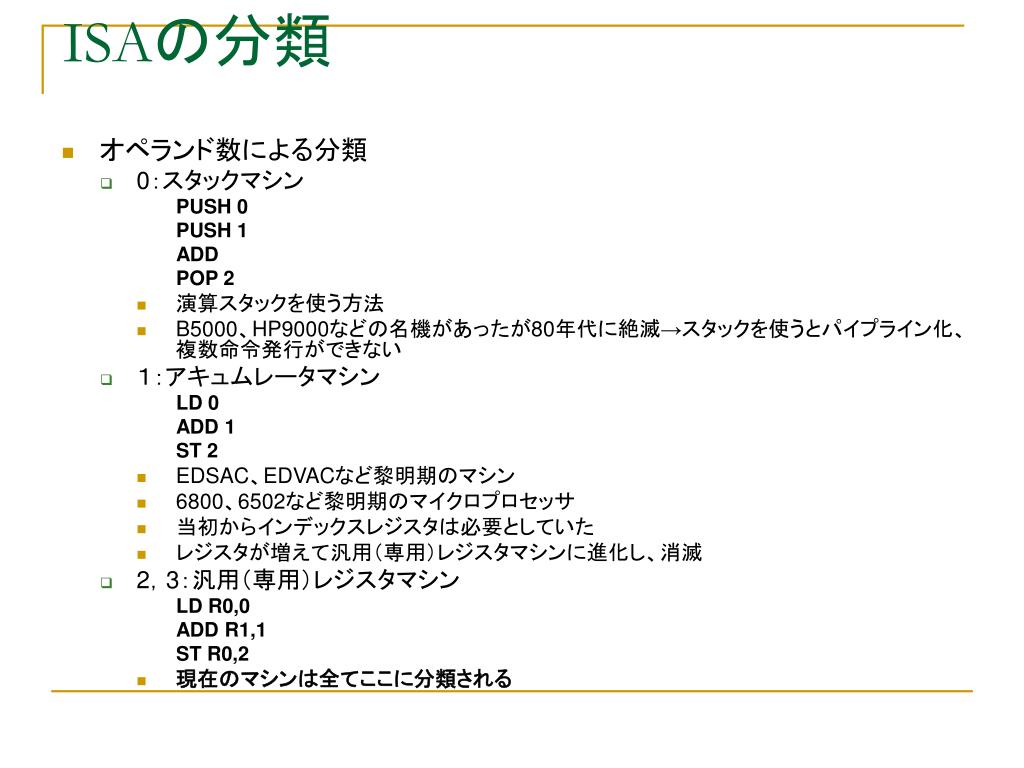

  11. ISAの分類 • オペランド数による分類 • 0：スタックマシン PUSH 0 PUSH 1 ADD POP 2 • 演算スタックを使う方法 • B5000、HP9000などの名機があったが80年代に絶滅→スタックを使うとパイプライン化、複数命令発行ができない • １：アキュムレータマシン LD 0 ADD 1 ST 2 • EDSAC、EDVACなど黎明期のマシン • 6800、6502など黎明期のマイクロプロセッサ • 当初からインデックスレジスタは必要としていた • レジスタが増えて汎用（専用）レジスタマシンに進化し、消滅 • 2，3：汎用（専用）レジスタマシン LD R0,0 ADD R1,1 ST R0,2 • 現在のマシンは全てここに分類される

  12. 汎用レジスタマシンの分類 • オペランド中にメモリの指定をいくつ許すか？ 一つも許さない：register-register型　（load/storeマシン) RISC (Reduced Instruction Set Computer) 〇命令長が固定、各命令が簡単、高速実行可能 ×命令数が多くなる ARM、MIPS、SPARCなど 一つだけ許す：register-memory型　 中間的な性質：　IA32（ｘ８６）など 全て許す：memory-memory型　 CISC (Complex Instruction Set Computer) 〇命令数が少なくて済む ×命令長が可変、各命令が複雑になりがち VAX-11、PDP-11など

  13. register-register型の データパス Y S A B 必ずレジスタに持ってきてから演算を行う LDR0,0 LD R1,1 ADD R1,R0 STR1,2 固定長命令が可能だが 命令数が増える LD/STばかりやる→load/storeマシン 簡単な命令で構成 RISC(Reduced Instruction Set Computer) … we clk

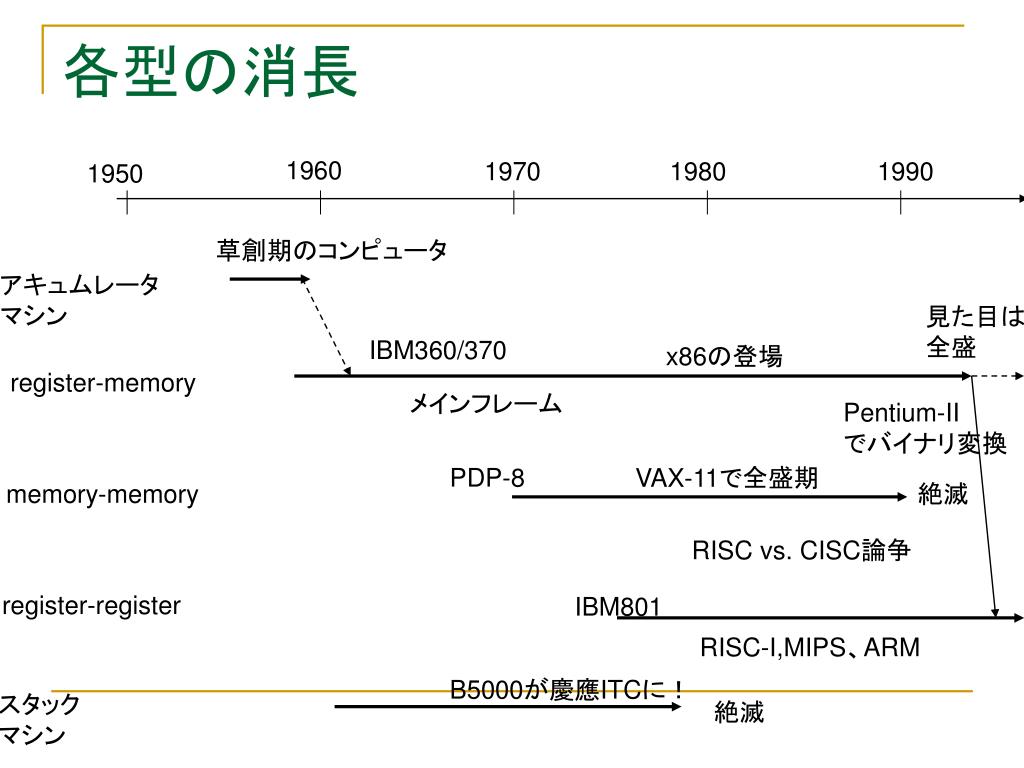

  14. 各型の消長 1960 1970 1980 1990 1950 草創期のコンピュータ アキュムレータ マシン 見た目は 全盛 IBM360/370 x86の登場 register-memory メインフレーム Pentium-II でバイナリ変換 PDP-8 VAX-11で全盛期 memory-memory 絶滅 RISC vs. CISC論争 register-register IBM801 RISC-I,MIPS、ARM B5000が慶應ITCに！ スタック マシン 絶滅

  15. 教育用RISCPOCO • １６bitのregister-register型 • 命令メモリ、データメモリのアドレス、データ共に16bit(64K×16ビット） • レジスタ16本　（r0-r7) • 2オペランド命令 ADDr0,r1 r0 ←r0+r1 左：destination operand 右：source operand (IBM/Intel方式） • 前身のPICOをさらに簡単化 • とにかく実装が楽になるように

  16. メモリの読み書き • レジスタ間接指定 LD r0,(r1)r1の中身の番地のデータを読み出してr0に転送 ST r0,(r1) r1の中身の番地に、r0を書き込む • 実効アドレス（実際に読み書きされるアドレス）＝レジスタの内容 • 他にもアドレッシングモード（実効アドレスを決める方法）は色々あるがPOCOはレジスタ間接指定しか持って居ない • アキュムレータマシンの際のLD0は、直接指定と呼ぶ • しかしこれはPOCOでは持っていない

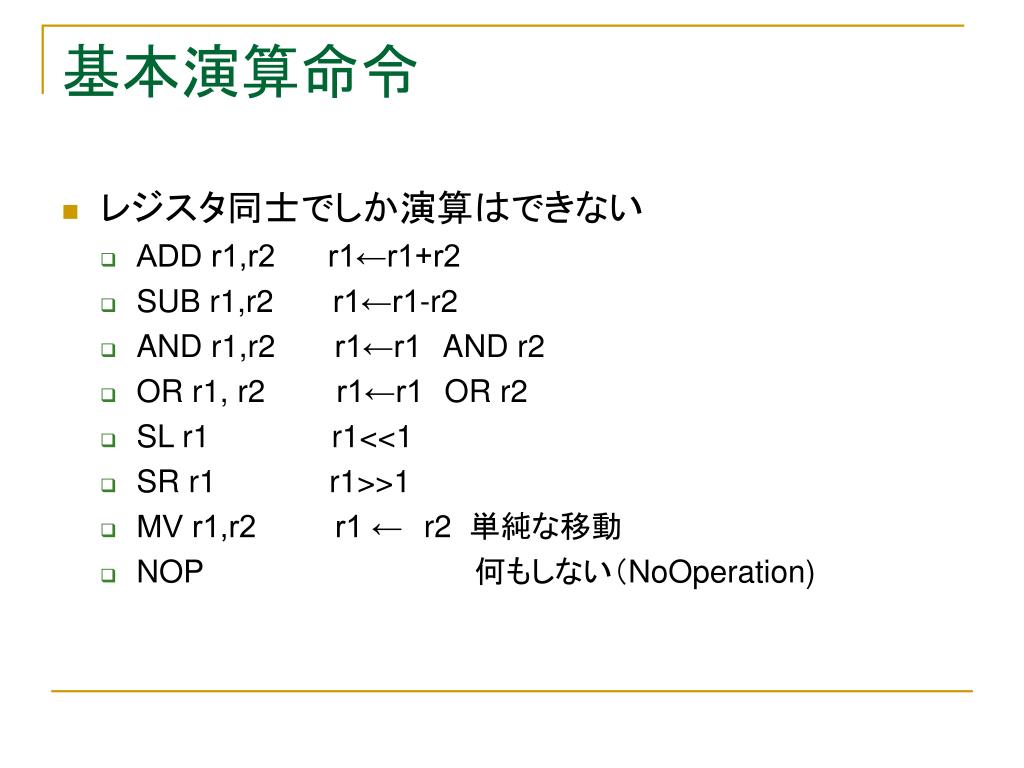

  17. 基本演算命令 • レジスタ同士でしか演算はできない • ADD r1,r2 r1←r1+r2 • SUB r1,r2r1←r1-r2 • AND r1,r2 r1←r1AND r2 • OR r1, r2 r1←r1OR r2 • SL r1 r1<<1 • SR r1 r1>>1 • MV r1,r2 r1 ←r2 単純な移動 • NOP　　　　　　　　　　　　　何もしない（NoOperation)

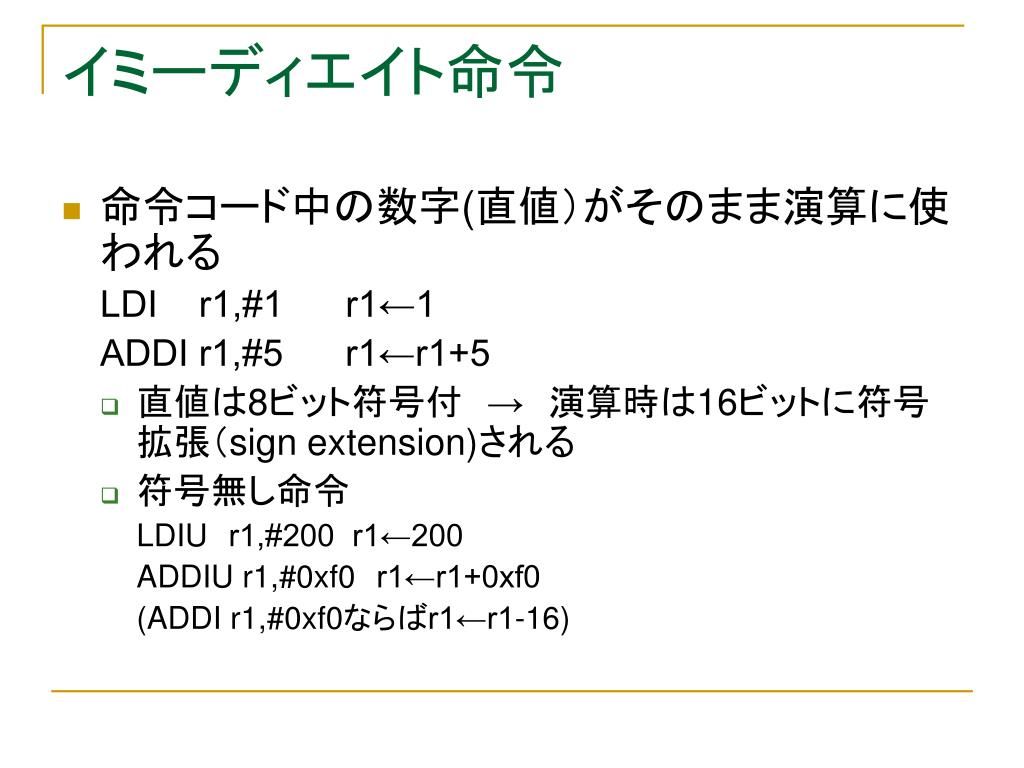

  18. イミーディエイト命令 • 命令コード中の数字(直値）がそのまま演算に使われる LDI r1,#1 r1←1 ADDI r1,#5 r1←r1+5 • 直値は8ビット符号付　→　演算時は16ビットに符号拡張（sign extension)される • 符号無し命令 LDIUr1,#200 r1←200 ADDIU r1,#0xf0r1←r1+0xf0 (ADDI r1,#0xf0ならばr1←r1-16)

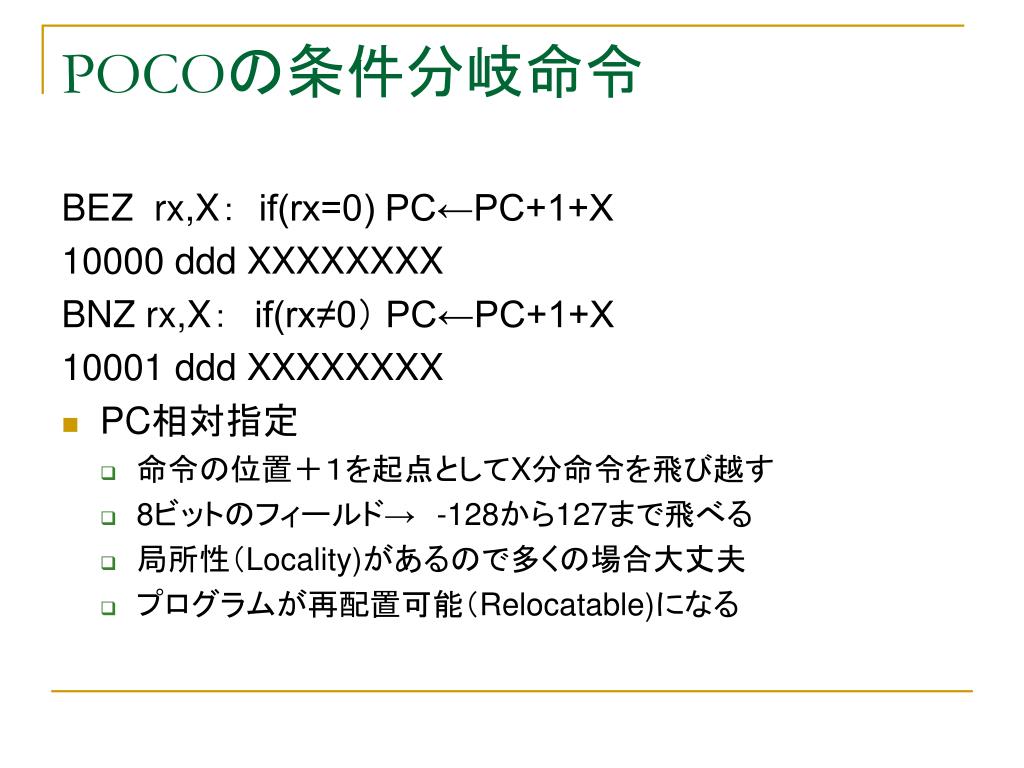

  19. POCOの条件分岐命令 BEZ rx,X： if(rx=0) PC←PC+1+X 10000 ddd XXXXXXXX BNZ rx,X：　if(rx≠0） PC←PC+1+X 10001 ddd XXXXXXXX • PC相対指定 • 命令の位置＋１を起点としてX分命令を飛び越す • 8ビットのフィールド→　-128から127まで飛べる • 局所性（Locality)があるので多くの場合大丈夫 • プログラムが再配置可能（Relocatable)になる

  20. PC相対指定による分岐（掛け算のプログラムの例）PC相対指定による分岐（掛け算のプログラムの例） LDIU r0,#2 LD r1,(r0)r1 ←2番地の内容 LDIU r0,#3 LD r2,(r0)r2　←3番地の内容 LDIU r3,#0r3は答が入るので0に初期化 ADD r3,r1r3にr1を足しこむ ADDI r2,#-1r2から１を引く BNZ r2, -30でなければループ LHIU r0,#0 ST r3,(r0) BEZ r2,-1

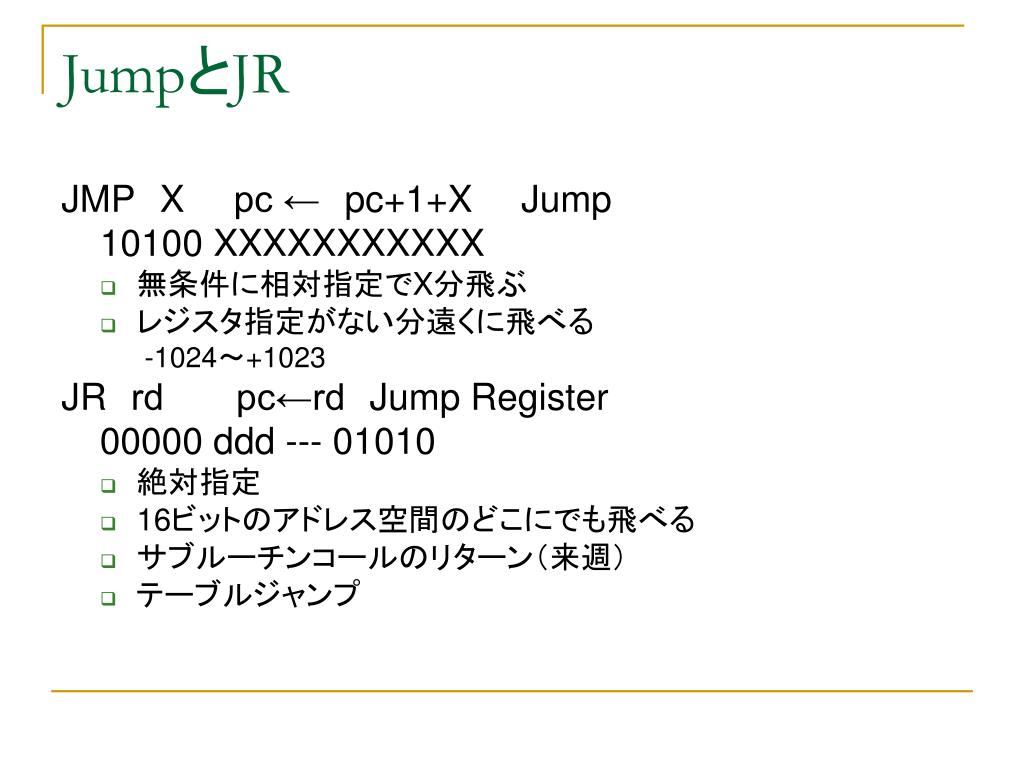

  21. JumpとJR JMPXpc ←pc+1+XJump 10100 XXXXXXXXXXX • 無条件に相対指定でX分飛ぶ • レジスタ指定がない分遠くに飛べる -1024～+1023 JRrd pc←rdJump Register 00000 ddd --- 01010 • 絶対指定 • 16ビットのアドレス空間のどこにでも飛べる • サブルーチンコールのリターン（来週） • テーブルジャンプ

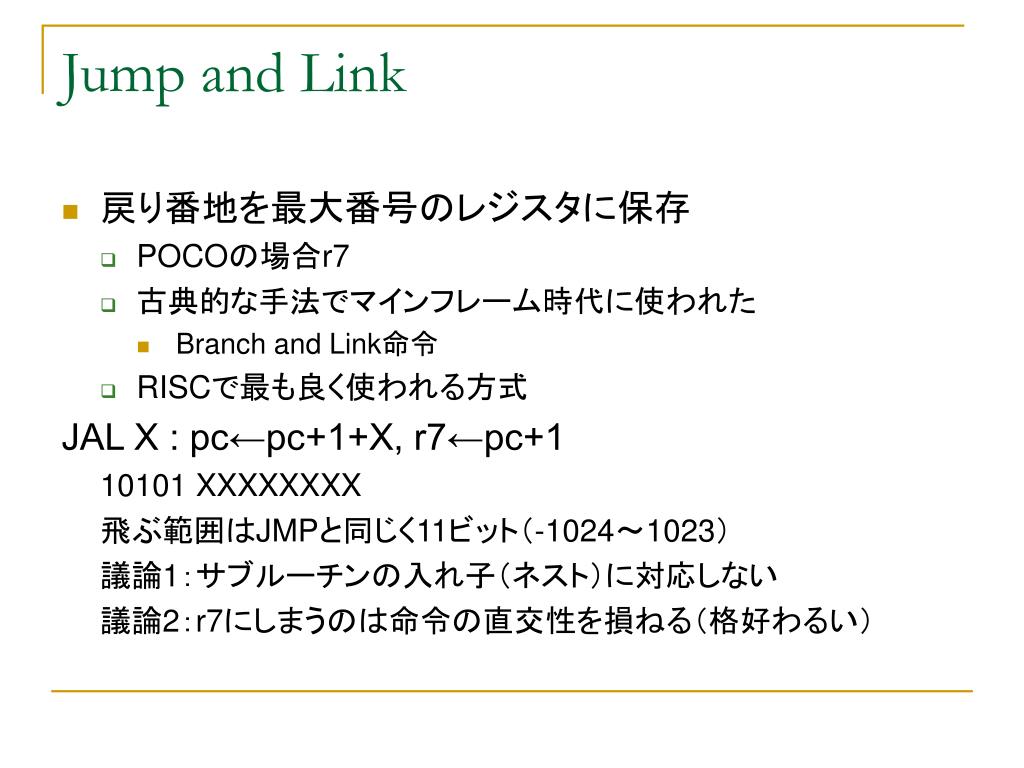

  22. Jump and Link • 戻り番地を最大番号のレジスタに保存 • POCOの場合r7 • 古典的な手法でマインフレーム時代に使われた • Branch and Link命令 • RISCで最も良く使われる方式 JAL X : pc←pc+1+X, r7←pc+1 10101 XXXXXXXX 飛ぶ範囲はJMPと同じく11ビット（-1024～1023） 議論1：サブルーチンの入れ子（ネスト）に対応しない 議論2：r7にしまうのは命令の直交性を損ねる（格好わるい）

  23. R型命令一覧

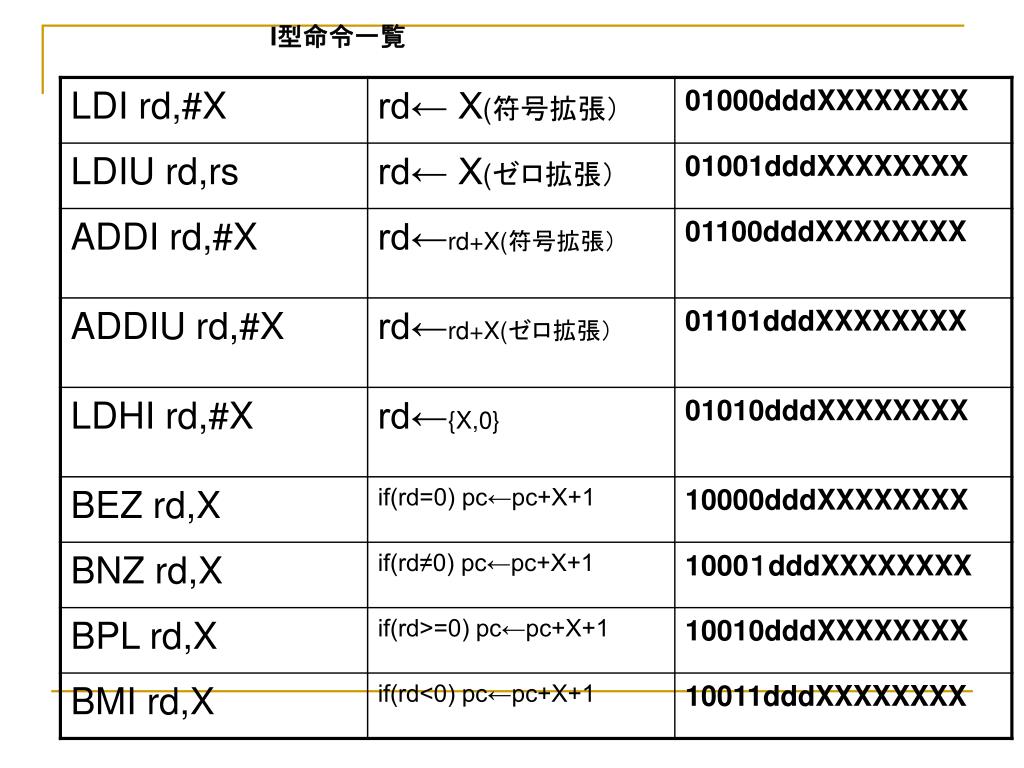

  24. I型命令一覧

  25. J型命令一覧

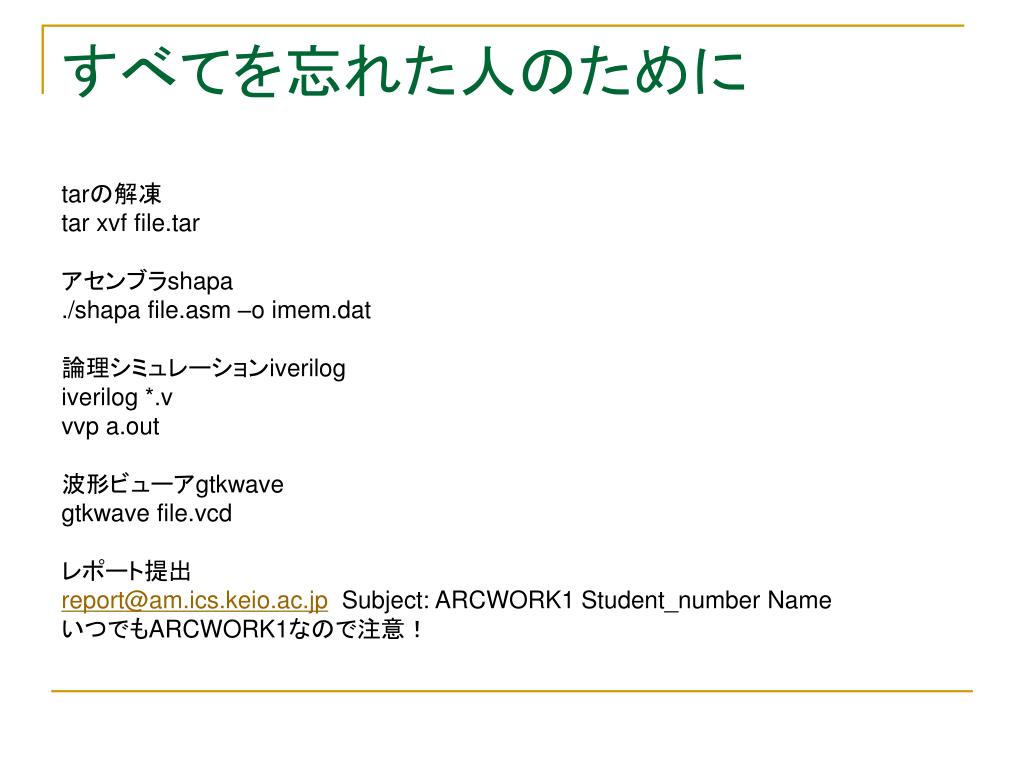

  26. すべてを忘れた人のために tarの解凍 tar xvf file.tar アセンブラshapa ./shapa file.asm –o imem.dat 論理シミュレーションiverilog iverilog *.v vvp a.out 波形ビューアgtkwave gtkwave file.vcd レポート提出 report@am.ics.keio.ac.jp Subject: ARCWORK1 Student_number Name いつでもARCWORK1なので注意！

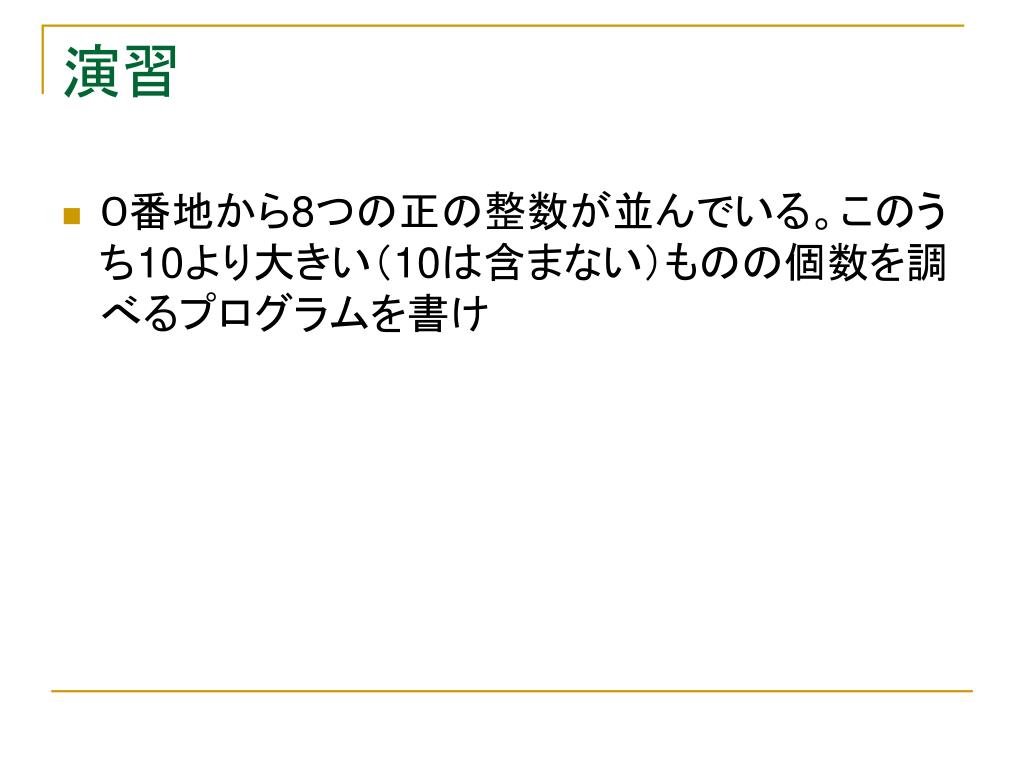

  27. 演習 • ０番地から8つの正の整数が並んでいる。このうち10より大きい（10は含まない）ものの個数を調べるプログラムを書け
