Мировой поставщик

1. Мировой поставщик Более 50 лет опыта

2. 3 Подразделения

3. 40 Офисов 14 Производственных Площадок 1/3 персонала занята продажами и Послепродажным обеспечением Представительства более чем в 90 странах Более 300 агентов (45 в США + Канада, 30 в Китае + 20 в Индии

4. Leeds - UK Bath - UK Shanghai Chennai - India Malaysia Rotork Process Control Milwaukee - USA Rochester - USA Роторк электроприводы- Производственные центры

5. Введение • Запуск поколения электропривода Rotork IQ 3представляет важную веху в управлении жидкостями и газами • The IQ3 представляет еще более улучшеный промышленныей стандарт заданный платформой Rotork приводов IQ • Первый привод, котрый предоставляет динамические данные для управления активами • Достаточно просто Rotork и IQ3 обеспечивает“Новый уровень Управления Потоками”

6. IQ3 Задаёт промышленные стандарты • Как надёжный по конструкции механизм, выдающий крутящий момент или усилие. IQ3 - лучший в своём классе • Как интеллектуальный КИП, позволяющий собирать , отображать и интерпретировать данные текущего процесса. IQ3 - лучший в своём классе

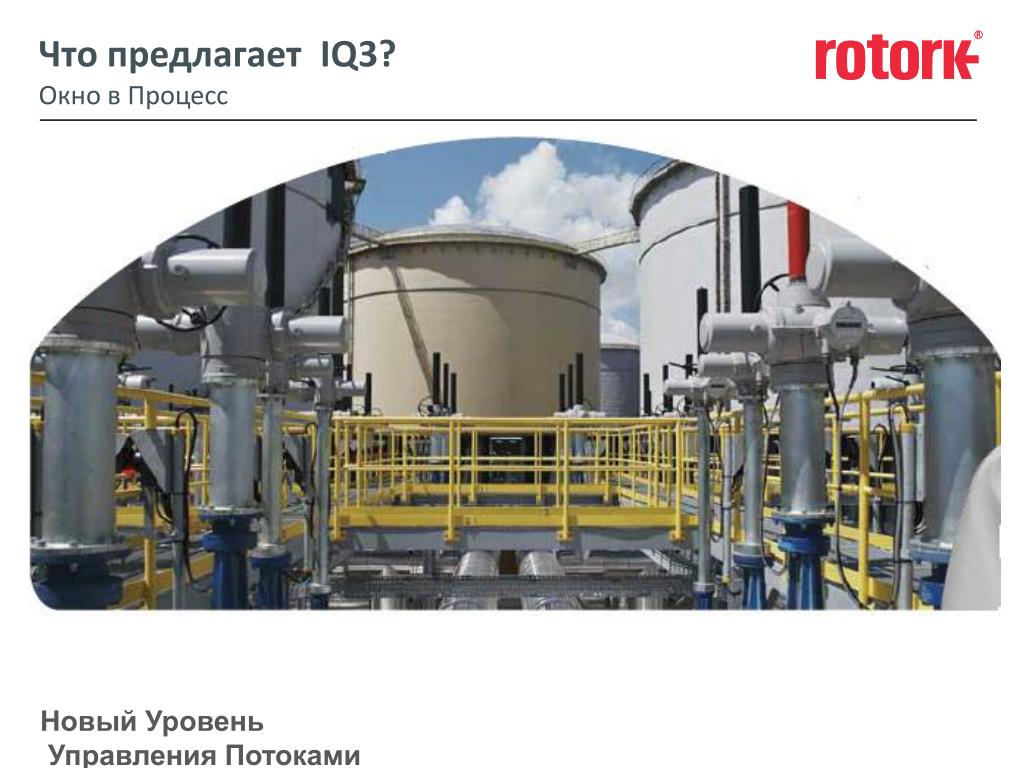

7. Что предлагает IQ3? Окно в Процесс

8. Надежность Непроникающее местное управление • Кнопки местного управления с датчиками Холла исключают проникновение влаги в корпус с электроникой • Обеспечивается полная защита от окружающей среды

9. Надежность • Усовершенствованная устойчивость к коррозии

10. Надежность Современное электронное управление • Упрощённое управление с инфраструктурой CANbusпредоставляет значительные преимущества • Высокий уровень невосприимчивости к электрическим помехам • Повышенная надёжность • Обеспечение защиты в будующем • Опционально можно ввести внешние входные сигналы для современного виденья процесса • Обновление програмного обеспечения через Insight2 или пульт настройки • Современные отчеты состояния в режиме реального времени • Современное обнаружение и устранение неисправностей и диагностика

11. Надежность Измерение момента и положения • Простая конструкция Абсолютного кодового дачика гарантирует точное положение арматуры, даже при выключенном питании • Проверенная Пьезо технология измеряет усилие на двигателе

12. Управление

13. Управление Современное управление • Простая настройка • Датчиков момента и положения • Пульт настройки с безопасным соединением по Bluetooth • Встроенное Интеллектуальное управление • Никогда не теряет свое положение при незапланированном отключении питания • Данные привода и процесса доступны на дисплее или комнате управления • Втроенные регистратор данных фиксирует все события • Данные регистратора данных и другие рабочие характеристики доступны для управления активами • Датчик ориентации и вибрации

14. Управление Интеграция в систему управлеия –дополнительные карты управления • Дополнительные карты подключаются через отдельный разъём с использованием внутреннего общего протокола • Можно установить до 4 карт в любой привод • Варианты карт: • Folomatic / CPT • Плата дополнительных реле индикации • Pakscan • Foundation Fieldbus • Modbus • Profibus

15. Ввод в Эксплуатацию

16. Ввод в Эксплуатацию Простая настройка– пульт настройки с Bluetooth • Не проникающий пульт настройки • Изначально пульт настройки соединяется по ИК порту, после чего осуществляется беспроводное Bluetooth соединение • Изменение конфигурации защищено паролём и привод защищён от соединения с неразрешёнными устройством или программой • Связь на больших расстояниях и нет необходимости в прямой видимости • Работает с программой Insight2: • Пульт настройки может загрузить исторический модуль для загрузки в ПК с работающей программой Insight II • Может загрузить предопределённые инструкции “миссии” и настройки из Insight2 для загрузки в привод по Bluetooth. • Может использоваться для настройки привода без подключённого основного питания. • Используется для надёжной перепрошивки основного процессора, энкодера положения, сетевых карт.

17. Обзор Вашего Процесса Преимущества Обзора • Основным преимуществом дисплея IQ3 является возможность отобразить важные данные арматуры, привода и процесса непосредственно на приводе • Данные дисплея • Информация по настройке • Текущее и историческое состояния • Рабочие характеристики Привода-арматуры -процесса • Диагностики

18. Обзор Вашего Процесса Уплотнение стекла Сегментный ЖКИ Графический ЖКИ БелаяПодсветка Двухслойный- Сегментный и графический дисплей

19. Управление АктивамисоСбором Данных

20. Управление Активами со Сбором Данных Как получить данные...... • IQ3 оптимизирован для профилактического обслуживания, включая сложный регистратор данных, обеспечивая “окно в Ваш процесс” • IQ3 позволяет просматривать эти данные локально, в режиме реального времени, через большой дисплей. • В дополнение, эти данные можно загрузить в ПК, через беспроводный пульт настройки с Bluetooth • Детальный анализ производится в программе Rotork Insight2, обеспечивая глубокое понимание процесса

21. Управление Активами со Сбором Данных Оптимизирован для Профилактического Обслуживания • Доступные данные для Управления : • Продолжительность эксплуатации • Средний момент • Количество пусков • Вибрация • Температура • Записи Регистратора Данных: • Графики крутящего момента Арматуры • Запись рабочих пусков • Запись рабочих команд • Журнал событий • Предварительная сигнализация Аварии • Система раннего предупреждения, сравнивающая текущие моменты арматуры с заданным сигнальным уровнем

22. Приводы для воздушных или дымовых заслонок работающих в тяжёлом режиме • Приводы Регулирующей арматуры

23. Регулирование РЕГУЛИРОВАТЬ ПОЗИЦИОНИРОВАНИЕ ON/OFF 60 пусков/час 1200 пусков/час 600 пусков/час 2000 пусков/час 4000 пусков/час НЕПРЕРЫВНОЕНЕ ОГРАНИЧЕННОЕпусками/час Линия Приводов RPC

24. CVA Привод Регулирующей Арматуры Производятся на том же заводе где и IQ. Bath UK.

25. Типы Регулирующей арматуры • Клапан Covered in Aramco specifications 34-SAMSS - 711 34-SAMSS- 712 Pneumatically operated • Выдвижной Шибер • Шар/Заслонка

26. Пневматические Приводы • Пневматический Пружинный Диафрагменный Привод • Экономично простой дизайн • Промышленный стандарт • Надежная технология • Мало движущихся частей • Хорошие технические характеристики • Искрозащита • Диагностика

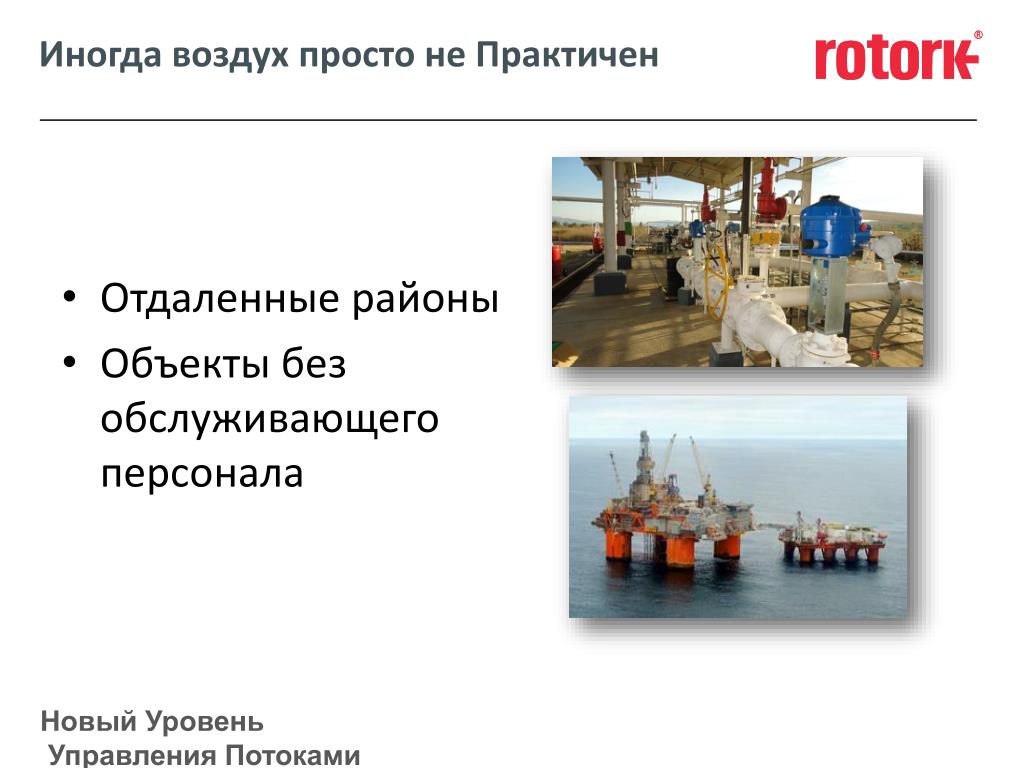

27. Иногда воздух просто не Практичен • Отдаленные районы • Объекты без обслуживающего персонала

28. Где воздух просто не Практичен • Модульные Блоки

29. Альтернативы Регулирующая версия отсечного привода • Безопасное положение не доступно • Точность не очень хорошая • Скорость и непрерывное регулирование не доступно.

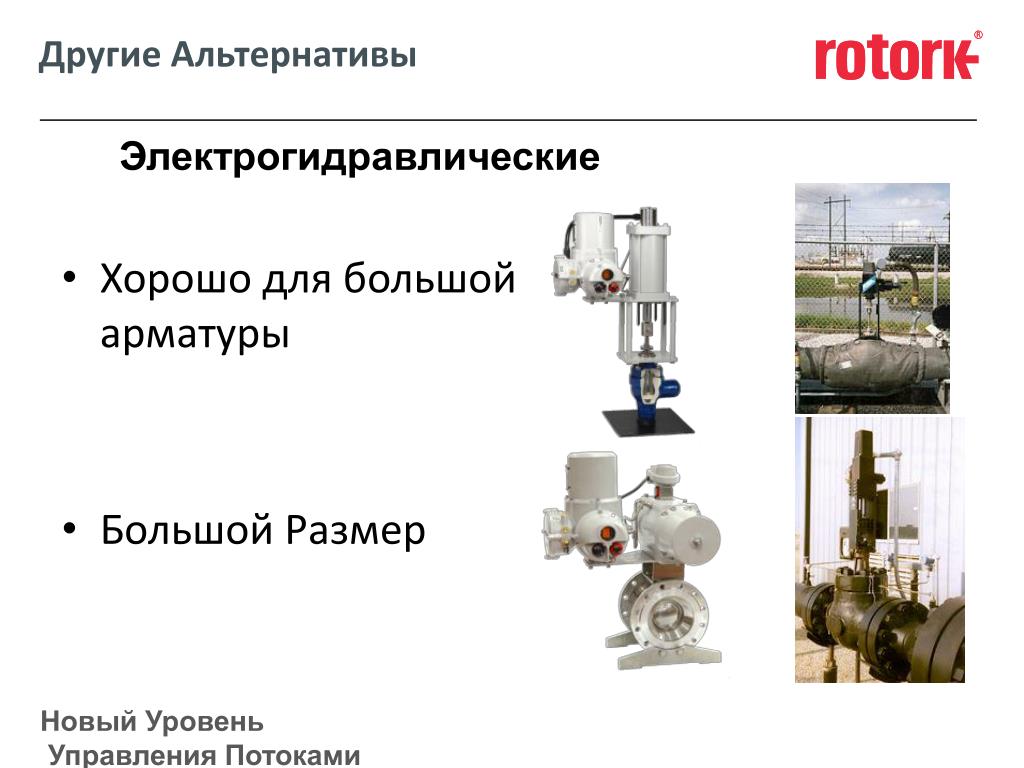

30. Другие Альтернативы Электрогидравлические • Хорошо для большой арматуры • Большой Размер

31. Rotork CVA Требования к конструкции • Высокоэффективный • Удобный интерфейс и диагностика • Наличие Безопасного положения • Надежность • Долговечность • Низкое энергопотребление

32. Почему эффективность так важна • Точный контроль переменных процесса означает : • Значительное использование возможностей производства • 2) Продукт ближе по качеству к спецификации Уменьшение температурных колебаний на Гидрокрекинге с 8 до 1 градуса. Увеличивает производительность с 30 до 1000 Баррелей в день

33. CVA Безопасное Положение • Сохраняет электрическую энергию в суперконденсаторе. • Так же как в авиакосмической промышленности • Возможно выбрать безопасное положение • Нет пружины в работе(меньше износ) • Прямое измерение усилия для диагностики ISS PEEK unit

34. Удобный Интерфейс Загрузка Данных по Bluetooth в Диагностическую Программу , бесплатно на website Обычная загрузка данных из Интеллектуального позиционера

35. Удобный Интерфейс... Программное обеспечение для сервисной службы: ввод в эксплуатацию, диагностика и превентивное обслуживание i.Roc КПК искрозащищенный 375 Field Communicator

36. CVA – Дискретные Входы / Выходы 4 Дискретных входа, 4 Дискретных выхода

37. Как это работает

38. Высокоэффективная цилиндрическая передача Специально разработанная из 7 разных материалов шестерен и со смазкой на весь срок работы

39. Бесщеточный Двигатель Постоянного Тока • Преимущества • Нет щеток нет износа • Низкие Электро-Магнитные помехи • Высокая эффективность • Высокий пусковой момент • Компактный

40. Технология Двойного датчика™ обеспечивает компенсацию внутренних люфтов и прерывистое скольжение арматуры, обеспечивает великолепную динамическую характеристику Бесщеточный двигатель постоянного тока 12 Bit датчик 12 Bit датчик Высокоэффективная передача

41. Датчики Положения 12 bit Абсолютный кодовый датчик Двигатель Вал Выхода

42. ПЛАТА УПРАВЛЕНИЯ высокоскоростной управляющий процессор микропроцессор

43. Импульсный блок питания The SMPS rapidly switches a power transistor • Преимущества • Любое питание от110В до 240В переменного тока • Высокоэффективный, компактный, малый вес • Сохраненная энергия позволяет отрабатывать при небольших перерывах в основном питании • Широкий диапазон входного напряжения обеспечивает иммунитет к падению напряжения

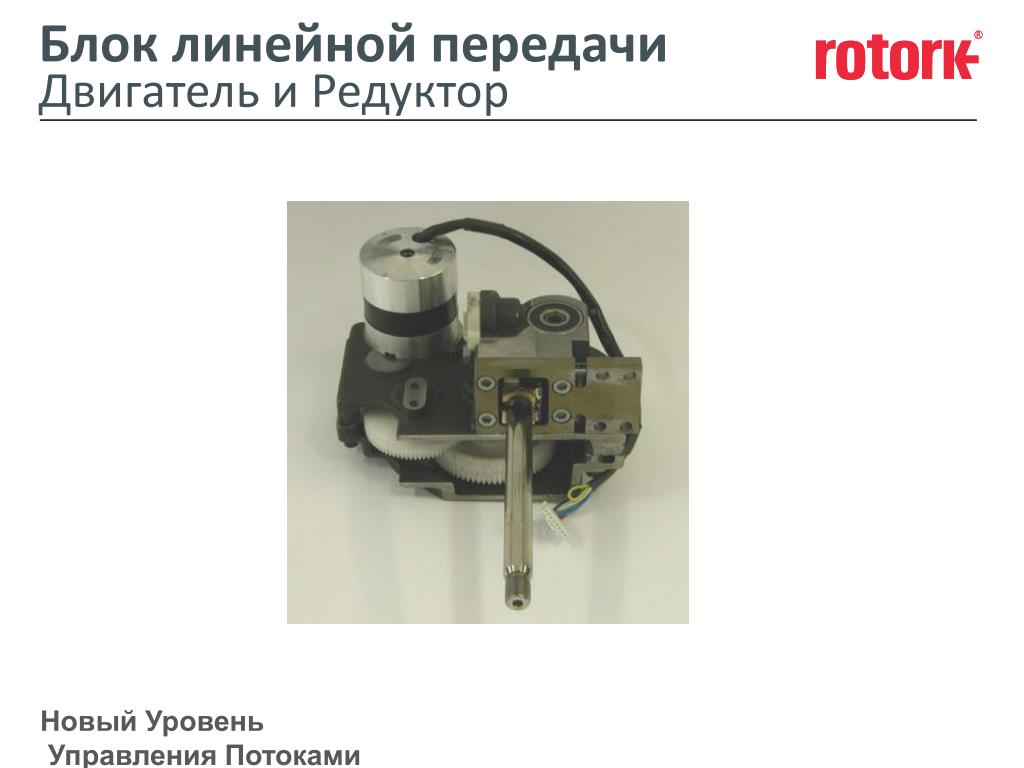

44. Блок линейной передачи ДвигательиРедуктор

45. CVA Размеры

46. 1,001 вариантов соединения штока с приводом

47. Стандартная втулка линейного CVA Верх ограничитель перемещения Два болта для фиксации Снимаемая втулка для обработки под шток арматуры Ввернуть на шток арматуры и застопорить гайкой

48. Большие Размеры Скоро • CVQ 6000 - 813, 4 н*м Осень 2012

49. CVA Размер 4 Скорость Ход 475mm 0.1”/s 16” 115mm 22KН Точность 0.1%

50. CVA Размер 4 Внутри Плата управления Блок питания РучнойДублер Суперконденсаторы
