  1. Analisis, Arsitektur, Desain, danManajemenJaringan Pengenalan Eko Prasetyo TeknikInformatika UniversitasMuhamamdiyah Gresik 2011

  2. LatarBelakang • Analisis, arsitektur, dandesainjaringansecaratradisionaldipandangsebagaisen yang mengombinasikanaturanindividutertentupadaevaluasidanpemilihanteknologijaringan • Pengetahuanmengenaibagaimanateknologi, layanan, danprotokoldapatdikombinasikandenganpenuharti • Pengalamanapa yang dikerjakandantidakdikerjakan. • Yang didampingkandengan (seringsuka-suka) pemilihanarsitekturjaringan. • Kesuksesandesainjaringantertentuutamanyatergantungpadasiapa yang melakukanpekerjaan, denganhasil yang jarangdapatdiproduksikembali.

  3. Awalnya: analisis, arsitekturdandesainjaringan • Dulunya, analisis, arsitekturdandesainjaringandidasarkanpadapengembangandanpenerapansejumlahaturan, individudapatmembagianpengalamandariaturanumumsepertiaturan 80/20 (80% trafikjaringanlokaldan 20% remote) • Difokuskanpadaperencanaankapasitas (bandwidth) yang diperkirakanuntukmengakomodasikebanyakantrafikjangkapendekdanjangkapanjang yang berfluktuasiselamasiklushidupdesain. • Hasilnyaadalah “buffer” bandwidth yang dapatmenghandlefluktuasiini. • Ketikajaringantumbuhbesar, masalah buffer bandwidth berkurang, danmasalah user adalahkesibukantrafik. • Inimenjadipenggunaansumberdayajaringan yang tidakefisien, pembuanganuangketikagagalmemberikanfleksibilitas yang dibutuhkanuntukberadaptasidenganperubahankebutuhantrafik user. • Bandwidth jaringanhanyasatukomponendarisumberdayajaringan yang harusdiperhatikan. • Sumberdaya lain: delay sepanjangjaringan, reliability, maintainability, dan availability (RMA), dapatdioptimasikan. • Saatini, delay dan reliability bisamejadilebihpentingdarikapasitas.

  4. Analisis, arsitekturdandesainjaringan • Analisis, arsitektur, dandesainjaringanakanmembantukitamengidentifikasidanmenerapkanlayananjaringandan level kinerja yang dibutuhkanuntukmemenuhikebutuhan user.

  5. Prosesanalisis, arsitekturdandesainjaringan • Analisis, arsitektur, dandesainadalahproses yang digunakanuntukmenghasilkandesain yang logical, reproducible, dan defensible. • Network analysis: • Diperlukanuntukmempelajarisiapausernya, aplikasinya, danperangkat yang dibutuhkandarijaringan. • Memahamibagaimanaperilakujaringandalamberbagaivariasi. • Mendefinisikan, menentukan, danmenggambarkanhubungandiantara user, aplikasi, perangkatdanjaringan

  6. Prosesanalisis, arsitekturdandesainjaringan • Network Architecture: • Menggunakaninformasidari analysis process untukmengembangkankonseptual, high-level, danstruktur end-to-end bagijaringan • Memilihteknologidantopologi • Menentukanhubunganantarafungsijaringan (addressing/routing, network management,performance, dan security), danbagaimanamengoptimalkanarsitektur yang salingberhubungan. • Biasanyatidak single “right” architecture ataudesainjaringan; tetapibeberapa yang akanbekerja, dimanasatubisalebihbaikdari yang lain. • Berfokuspadapencariankandidatarsitekturdandesainterbaiksesuaikondisi.

  7. Prosesanalisis, arsitekturdandesainjaringan • DesainJaringan: • Memberikan detail fisikpadaarsitektur. • Target daripekerjaankita. • Puncakprosesanalisisdanarsitektur. • Termasuk blueprints danpenggambaranjaringan; • Pemilihan vendor danlayanan provider • Pemilihanperangkat (termasuktipeperlengkapandankonfigurasi)

  8. Tactical and Strategic Significance • One/Three/Five year Project Plan

  9. Tactical and Strategic Significance • Cyclic and Iterative Nature of Processes

  10. HirarkidanDiversiti • Hirarkiadalahtingkatankonsentrasijaringanataualirantrafikpadatitikinterkoneksidalamjaringan, samadenganjumlahtitikinterkoneksibarisdalamjaringan. • Hirarkipentingkarenamembantukitamenentukanukuranjaringan, termasuk routing dankonfigurasipengalamatan, skalateknologijaringan, kinerja, dan level layanan. • Diversitimenyeimbangkanstrukturinterkoneksijaringanpada level yang berbedadalamdesainuntukmemberikankinerja yang lebihbaiksepanjangbagianjaringan.

  11. Hirarki

  12. Diversiti

  13. HirarkidanDiversiti

  14. Daerah kerjaanalisis, arsitekturdandesainjaringan • Mendefinisikanmasalahuntukditempatkan • Memunculkandanmengelolakebutuhan customer • Memonitorjaringan, sisem, danlingkungan yang ada • Analisis data • Membangunsejumlahpilihanuntukmenyelesaikanmasalah • Mengevaluasidanmengoptimasipilihanberdasarkanpadamacam-macam trade-off • Memilihsatuataulebihpilihan • Perencanaanimplementasi

  15. System • Sistemadalahsejumlahkomponen yang bekerjabersamauntukmendukungataumemberikankonektivitas, komunikasi, danlayananpada user darisistem. • Terdiridari: users, applications, devices, dan networks. • Device dapatdibagimenurutkelasuntukmenunjukkanfungsikhusus, seperti storage, computing, aplikasi server, atauperangkatindividu. Dapatdibagimenurut Operating System (OS), Device Driver, hardware, atau Application Programming Interface (API)

  16. Karakteristik service (layanan) • Service characteristic adalahkinerjajaringanindividudan parameter fungsional yang digunakanuntukmenggambarkanlayanan • Layanantersebutditawarkanolehjaringanpadasistem (penawaranlayanan) ataudimintadarijaringanoleh user, aplikasi, atauperangkat (the service request). • Bisajugadipandangsebagaikebutuhanbagijaringan. • Contohservice characteristics: • Pendefinisian security atau level privacy bagikelompok user atauorganisasi • Menyediakan 1.5 Mb/s puncakkapasitaspada remote user • Penjaminanmaksimal round-trip delay 100 ms pada server

  17. Service Level • Service characteristics dapatdikelompokkanbersamamembentuksatuataulebih service level bagijaringan • Dilakukandenganmembuatkelompok service characteristik (service level) darisejumlahkarakteristikindividu. • Misal: • Sebuah level (misal, premium) dapatmengombinasikankapasitas (misal, 1.5 Mb/s) dan reliability (sebesar 99.99%) • Service level membantudalamtagihandanpertanggungjawaban. • Merupakanpandanganlayanan provider jaringandimanalayananditawarkanpada customer untukdibayar. • Cara menggambarkan service level: • frame relay committed information rates (CIRs) • Merupakan level kapasitas • classes of service (CoSs), • Mengombinasikankarakteristik delay dankapasitas • IP types of service (ToSs) • qualities of service (QoSs) • Memprioritaskantrafikuntukfungsikondisitrafik

  18. Service Level • Example: • Permintaandatangdari customer bahwasetiapbangunanharusmempunyai Fast Ethernet (FE) padasemuabagianjaringan • Sebagaibagiananalisis requirement, permintaaninimenjadikebutuhan 100 Mbps/s puncakkapasitasdari user padasetiapbangunan (gedung) • Service request inikemudiandicocokkan requirement dandesainuntukdiprosesolehteknologipilihan yang dapatmencapaiataumelewatipermintaan • Dalamkasusini, FE sebagaiteknologi, danlayananmenawarkan 100 Mb/s padasetiapbangunan • Service metric kemudianditambahkan, terdiridariukurankoneksi FE dari IP switch atau router disetiapbangunanpada backbone.

  19. System Components and Network Services • Network services diturunkandari requirement padasetiapkomponendalamsistem. • Bisaberupa end-to-end dalamsistem, menggambarkanapa yang diinginkanpadasetiapkomponen. • Service requirements jaringan yang kitabangunditurunkandarisetiapkomponen: • User requirements • Application requirements • Device requirements • Dan (existing) network requirements; • Karenakitamembangunkomponenjaringan, segala requirement darikomponenjaringan yang datangdarijaringan yang sudahada, makajaringan yang baruakanberdampinganataudihubungkan.

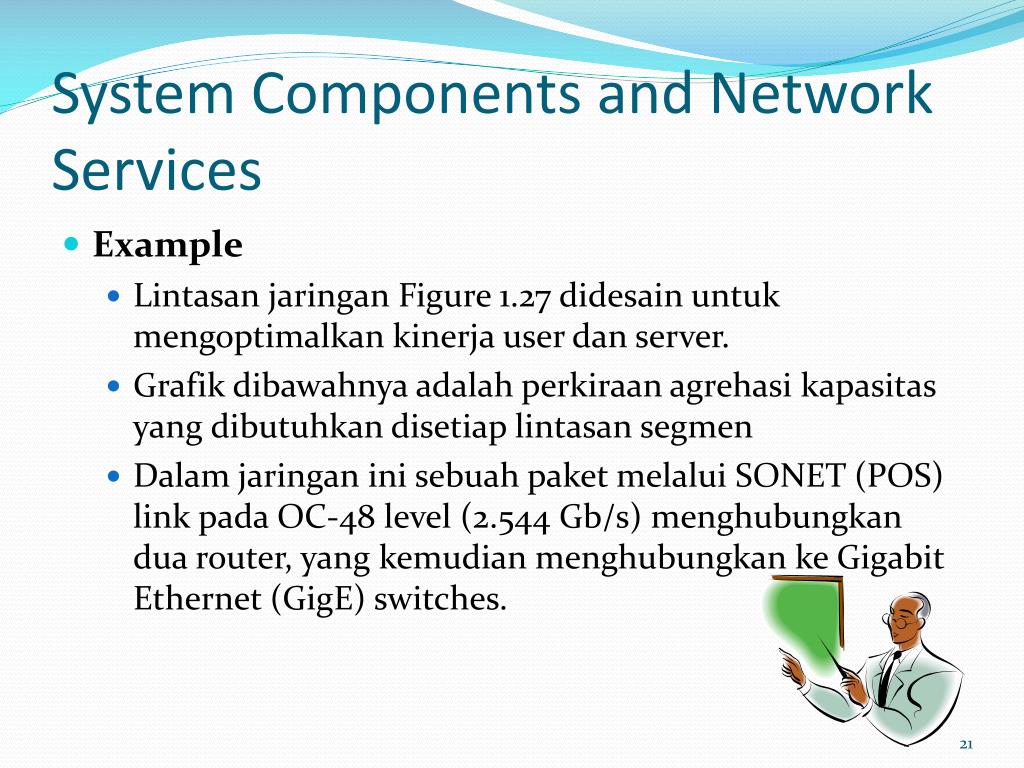

  20. System Components and Network Services • Example • Lintasanjaringan Figure 1.27 didesainuntukmengoptimalkankinerja user dan server. • Grafikdibawahnyaadalahperkiraanagrehasikapasitas yang dibutuhkandisetiaplintasansegmen • Dalamjaringaninisebuahpaketmelalui SONET (POS) link pada OC-48 level (2.544 Gb/s) menghubungkandua router, yang kemudianmenghubungkankeGigabit Ethernet (GigE) switches.

  21. Setelahdiimplementasikan, sebuah security firewall ditambahkanpada LAN user (dengan interface FE), tanpamemandangbagiandarianalisis, arsitekturataudesain yang asli. • Hasilnyaadalah firewall mengubahkarateristikkapasitasperlintasandenganmengurangi throughput diantara PC user danGigE switch. Figure 1.28

  22. Karakteristik Performance • Service dapatmemasukkansatuataulebihkarakteristikkinerja:capacity, delay, and RMA • Kapasitas (capasity) adalahukurankemmapuansistemuntukmentransferinfomasi (voice, data, video, ataukombinasinya) • Beberapaistilah yang seringdikaitkan: bandwidth, throughput, ataugoodput • Misal, bandwidth SONET OC-3c link adalah 155.52 Mb/s, tiga kali OC-1 link (51.84 Mb/s). Initidaktermasuk data-link, network, atau transport-layer protocol overhead. • Delay adalahukuranperbedaanwaktudalampentransmisianinformasimelintasisistem. • Delay jugaadalahperbedaanwaktupentransmisian unit tunggaldarinformasi (bit, byte, cell, frame, atupaket) darisumberketujuan. • Sumber delay: propagasi, transmisi, antrian, pemrosesan • Bisadiukursatuarah (end-to-end) atauduaarah (round-trip) • Round-trip delay dapatdiukurdenganpenggunaanpraktekdansecara universal disediakan utility ping.

  23. Karakteristik Performance • RMA artinyareliability, maintainability, and availability. • Reliability adalahindikatorstatistikdarifrekuensikegagalanjaringandankomponennyadanmerepresentasikanlayanan yang keluardarijadwal. • Maintainability adalahukuranstatistikdariwaktuuntukmenyembuhkansistemuntuksttausberoperasipenuhsetelahkegagalan. • Umumnyadiekspresikansebagai mean-time-to-repair (MTTR). • Perbaikankegagalansistemterdiridari: deteksi, isolasikegagalankomponen yang dapatdiganti, waktu yang dibutuhkanuntukmenerimakanbagian yang dibutuhkandilokasikomponen yang gagal, danwaktusesungguhnyauntukmenggantikomponen, mengujinya, danmenyembuhkanlayanansecara total.

  24. Karakteristik Performance • Availability (disebutjuga operational ability) adalahhubunganantarafrekuensi mission-critical failures danthe time to restore service. • Didefinisikansebagai rata-rata waktuantara mission-critical failures (ataumean time between failures/MTBF) dibagiolehjumlah mean time to repair/MTTR dan mean time between mission-critical failures atau mean time between failures • A=(MTBF)/(MTBF+MTTR)

  25. ANY QUESTION ? To Be Continued …
