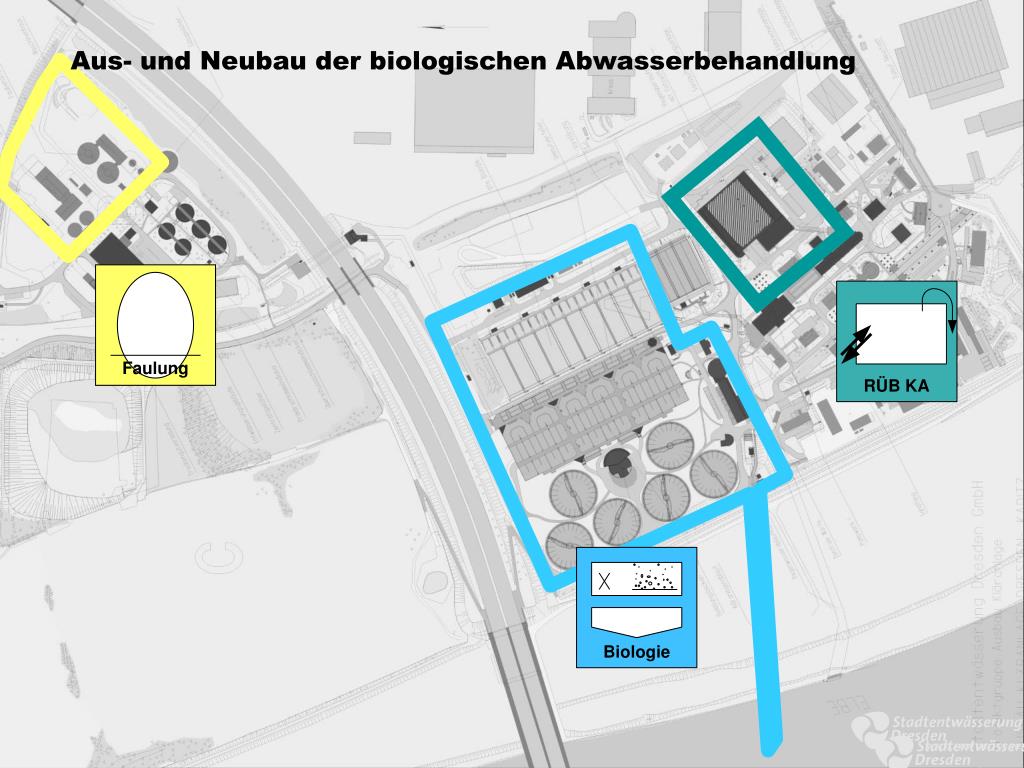

  1. Faulung Aus- und Neubau der biologischen Abwasserbehandlung

  2. Eindickung Eindickung Entwässerung Trocknung Schlammbehandlung Kläranlage Dresden-Kaditz Betrieb seit 10/1994

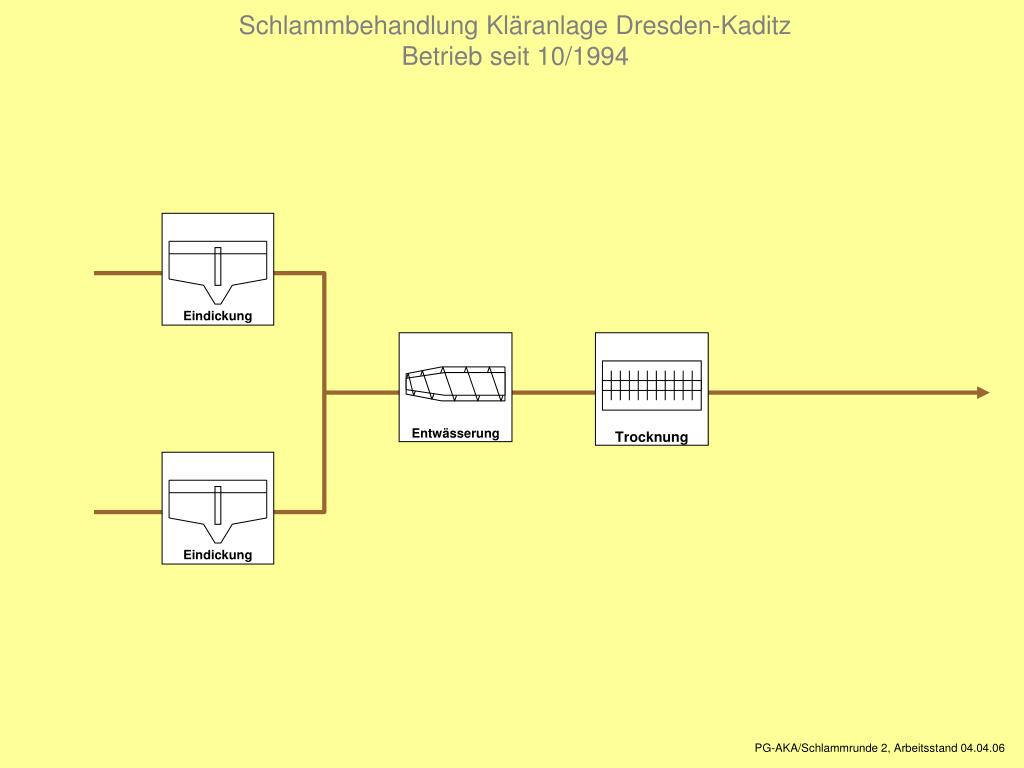

  3. Eindickung Eindickung Entwässerung Trocknung Schlammbehandlung Kläranlage Dresden-Kaditz Betrieb seit 10/1994 PG-AKA/Schlammrunde 2, Arbeitsstand 04.04.06

  4. Eindickung Entwässerung Trocknung 5000 m3/d 1% TS 3% TS 25% TS 90% TS Rohschlamm

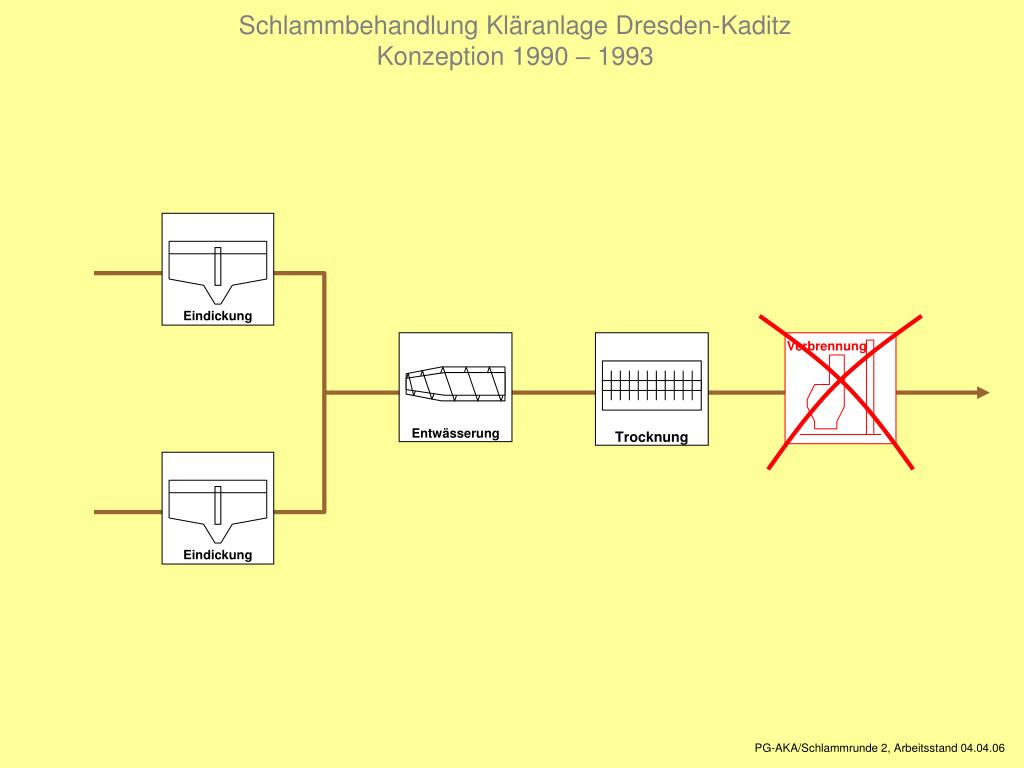

  5. Eindickung Eindickung Verbrennung Entwässerung Trocknung Schlammbehandlung Kläranlage Dresden-Kaditz Konzeption 1990 – 1993 PG-AKA/Schlammrunde 2, Arbeitsstand 04.04.06

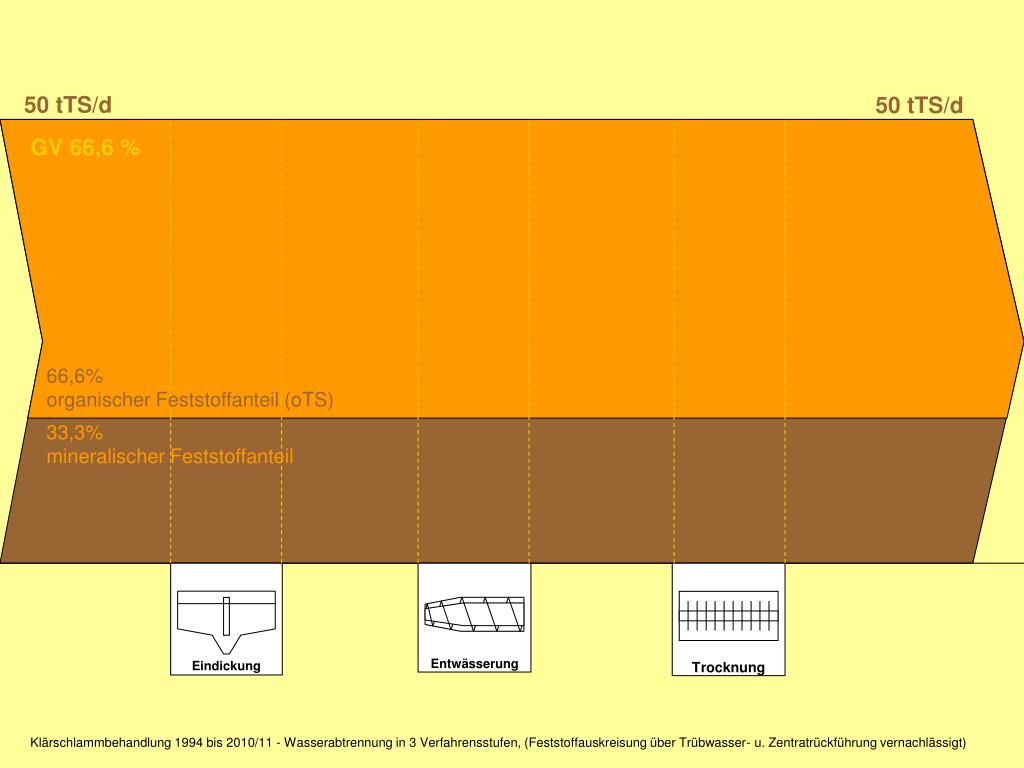

  6. Eindickung Entwässerung Trocknung 50 tTS/d 50 tTS/d GV 66,6 % 66,6% organischer Feststoffanteil (oTS) 33,3% mineralischer Feststoffanteil Klärschlammbehandlung 1994 bis 2010/11 - Wasserabtrennung in 3 Verfahrensstufen, (Feststoffauskreisung über Trübwasser- u. Zentratrückführung vernachlässigt)

  7. Eindickung Eindickung Faulung Entwässerung Trocknung Schlammbehandlung Kläranlage Dresden-Kaditz Ausbaukonzeption ab 1993 PG-AKA/Schlammrunde 2, Arbeitsstand 04.04.06

  8. Eindickung Faulung Entwässerung Trocknung Biogas 12450 m³/d 60% CH4 50 tTS/d 13,6 t oTS/d abgebaut 35 tTS/d 66,6% organischer Feststoffanteil (oTS) 33,3% mineralischer Feststoffanteil entfällt ab 2012 Klärschlammbehandlung ab 2011 (Bilanz ohne Mitbehandlung Fremdschlämme/Biostoffe (Co-Vergärung)

  9. Eindickung Eindickung Faulung Entwässerung Trocknung Schlammbehandlung Kläranlage Dresden-Kaditz Ausbaukonzeption ab 1993 PG-AKA/Schlammrunde 2, Arbeitsstand 04.04.06

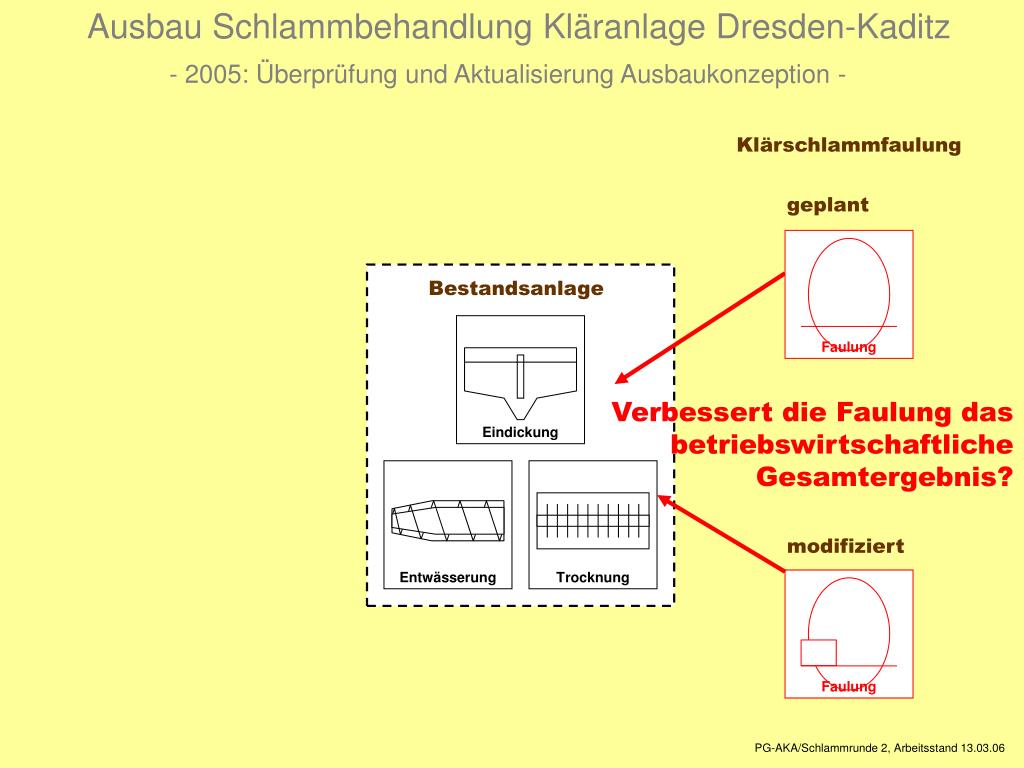

  10. Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz Klärschlammfaulung geplant Eindickung Faulung Faulung Verbessert die Faulung das betriebswirtschaftliche Gesamtergebnis? Entwässerung Trocknung modifiziert - 2005: Überprüfung und Aktualisierung Ausbaukonzeption - Bestandsanlage PG-AKA/Schlammrunde 2, Arbeitsstand 13.03.06

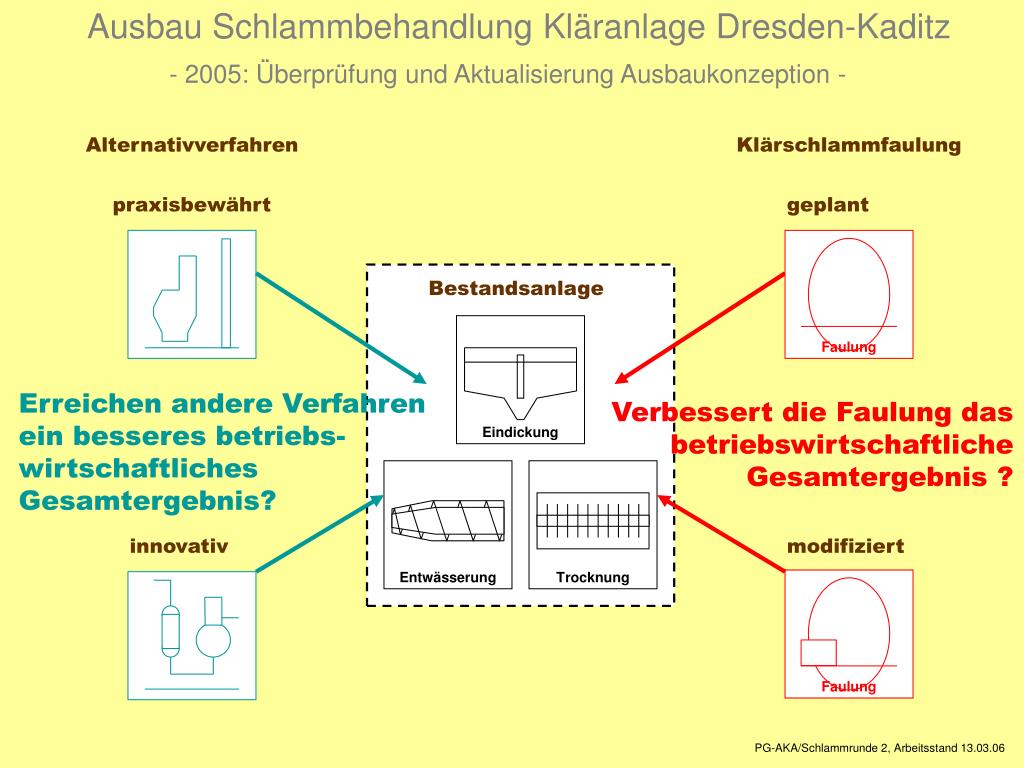

  11. Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz praxisbewährt geplant Eindickung Faulung Faulung Entwässerung Trocknung innovativ modifiziert - 2005: Überprüfung und Aktualisierung Ausbaukonzeption - Alternativverfahren Klärschlammfaulung Bestandsanlage Erreichen andere Verfahren ein besseres betriebs-wirtschaftliches Gesamtergebnis? Verbessert die Faulung das betriebswirtschaftliche Gesamtergebnis ? PG-AKA/Schlammrunde 2, Arbeitsstand 13.03.06

  12. Untersuchte Alternativ-Verfahren Faulung praxisbewährt • Wirbelschicht-Verbrennung • Pyrolyse • katalytische drucklose Verölung/Dieselerzeugung • Vergasung • Niedrigtemperatur-Konvertierung • überkritische Wasseroxidation mit anschließender Wertstoffrückgewinnung • aktualisierte Bemessung und verfahrenstechnische Optionen innovativ modifizierte Faulungsvarianten PG-AKA/Schlammrunde 2, Arbeitsstand 13.03.06

  13. Faulung endgültige Investitionsentscheidung für die Faulung Mai 2006 • Pyrolyse • Katalytische drucklose Verölung / Dieselerzeugung • Vergasung • Niedrigtemperatur-Konvertierung • Überkritische Wasseroxidation mit anschließender Wertstoffrückgewinnung • aktualisierte Bemessung und verfahrenstechnische Optionen innovativ modifizierte Faulungsvarianten PG-AKA/Schlammrunde 2, Arbeitsstand 13.03.06

  14. konservieren BHKW Faulung PS-Eindickung Entwässerung Trocknung Verladung mach. ÜS-Eind. 2 x 10500 m³ Entw. KS Verladung Trocknung PW-Speicher Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz 2008 - 2012 PG-AKA/Schlammrunde 2, Arbeitsstand 04.04.06

  15. ??? ??? ??? ??? Schlammbehandlung Kläranlage Dresden-Kaditz Biogasverwertung über ein BHKW 2 BHKW-Module 2 BHKW-Module Biogas 12450 m³/d 29.500 MWh/a (6,5 kWh/m³ Biogas) Wärme (42,3%) 12.500 MWh/a Strom (42.1%) 12.400 MWh/a

  16. 8.750 m3/a Fettabscheiderinhalte 9.125 m3/a Fremdklärschlämme 1. AS Flüssigschlämme konservieren 832 m3/a Schwimmschlamm VKB (10.000 t/a gewerblicher Bio- und Speiseabfall) BHKW Faulung PS-Eindickung Bio- abfall- Entwässerung Trocknung Verladung mach. ÜS-Eind. 2 x 10500 m³ Entw. KS Mitbehandlg. Verladung Trocknung PW-Speicher Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz 2008 - 2012
