  1. FÉNYTAN Összeállította: Rakovicsné Erdősi Katalin 2008.

  2. Lencsék

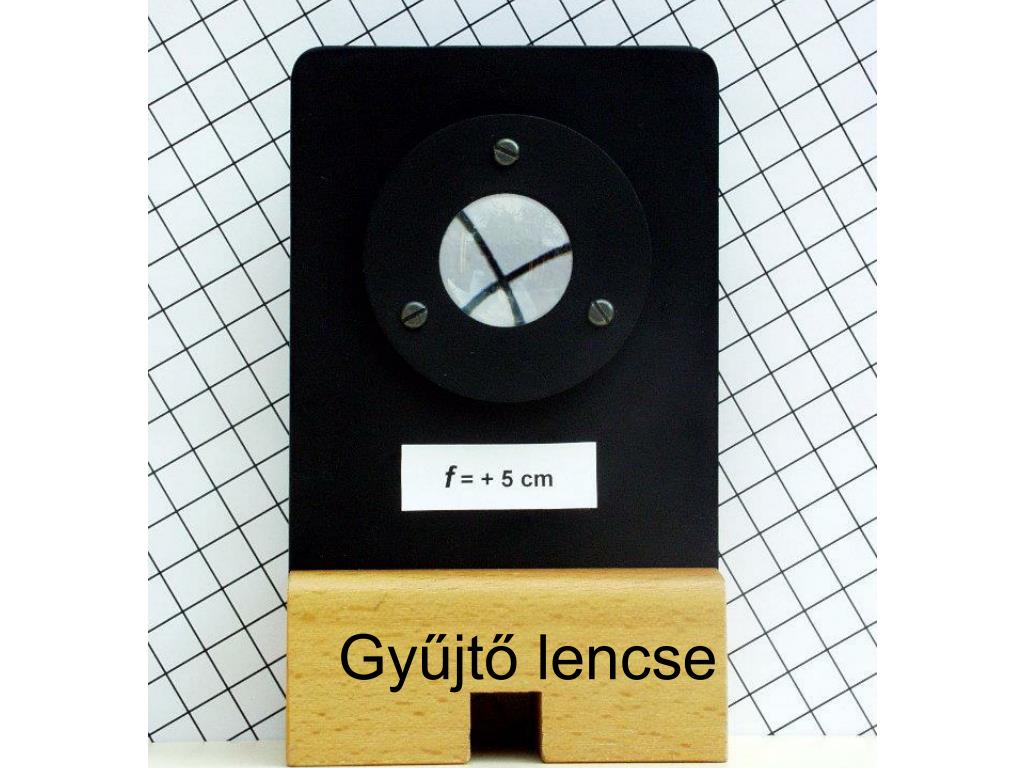

  3. Gyűjtő lencse

  4. Gyűjtő lencse 2

  5. Gyűjtő lencse 3

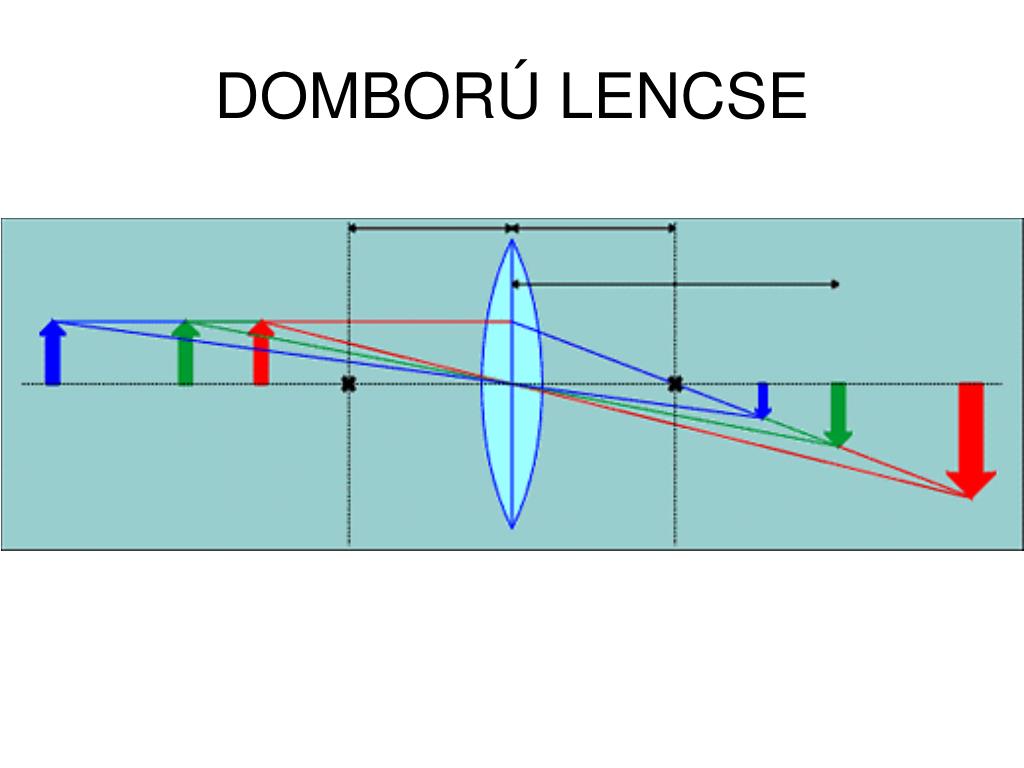

  6. DOMBORÚ LENCSE

  7. KézinagyítóA lupe képalkotása:látszólagos nagyított egyenes állású kép keletkezik

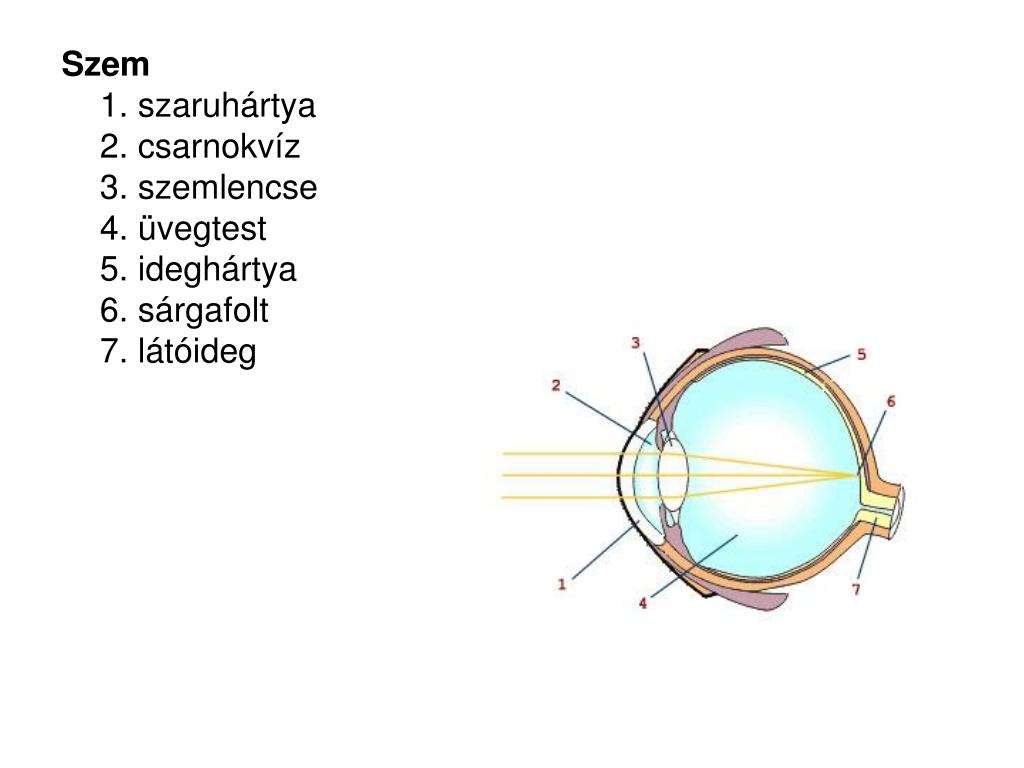

  8. Szem1. szaruhártya2. csarnokvíz3. szemlencse4. üvegtest5. ideghártya6. sárgafolt7. látóideg

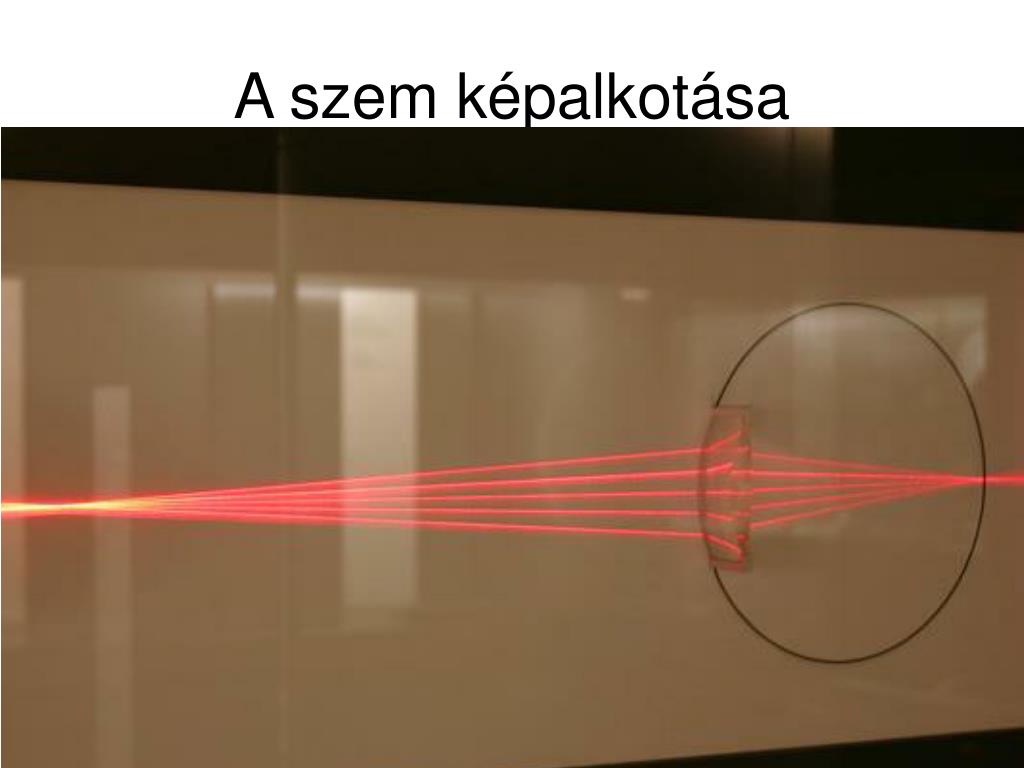

  9. A szem képalkotása

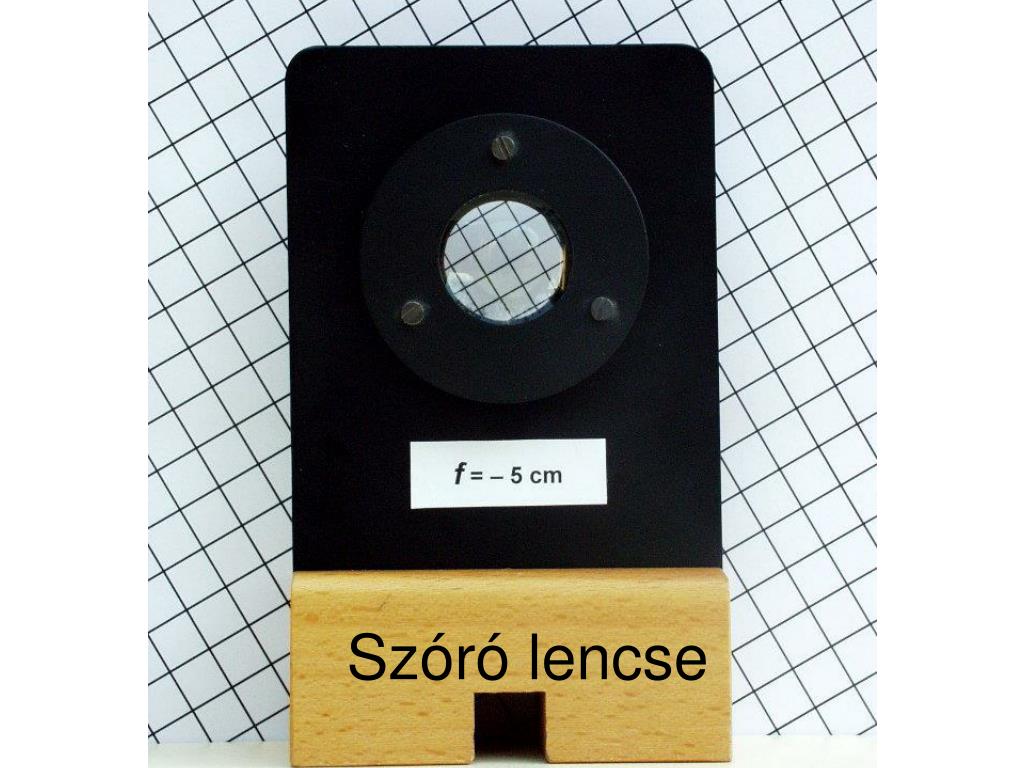

  10. Szóró lencse

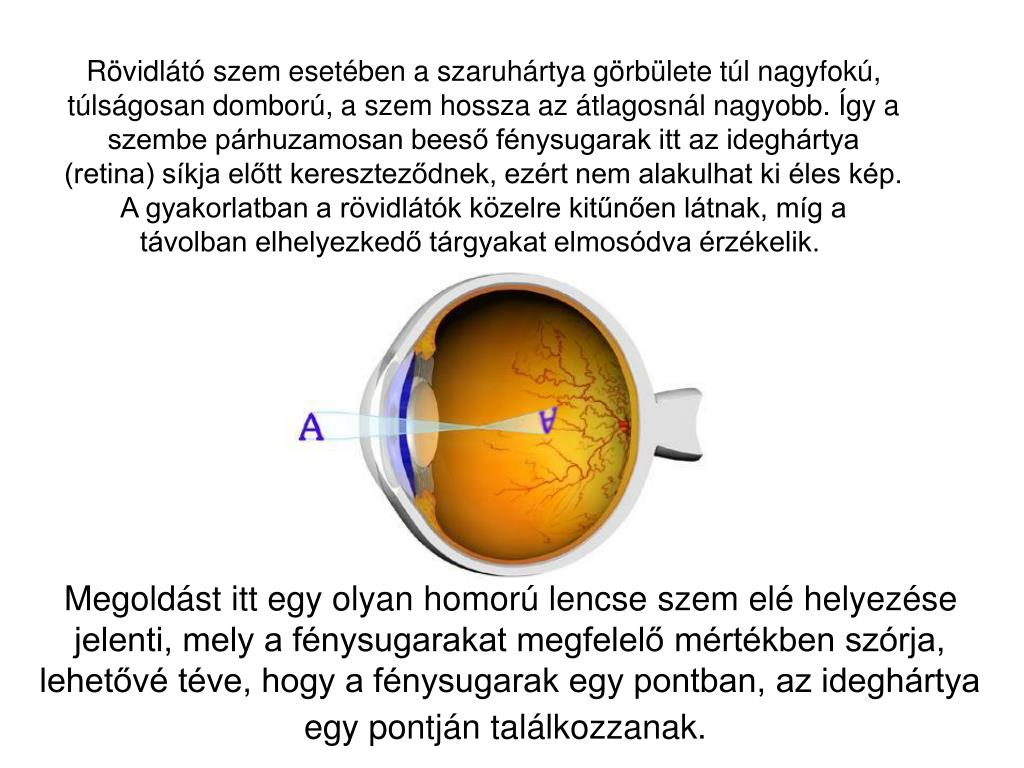

  11. Rövidlátó szem esetében a szaruhártya görbülete túl nagyfokú, túlságosan domború, a szem hossza az átlagosnál nagyobb. Így a szembe párhuzamosan beeső fénysugarak itt az ideghártya (retina) síkja előtt kereszteződnek, ezért nem alakulhat ki éles kép. A gyakorlatban a rövidlátók közelre kitűnően látnak, míg a távolban elhelyezkedő tárgyakat elmosódva érzékelik.  Megoldást itt egy olyan homorú lencse szem elé helyezése jelenti, mely a fénysugarakat megfelelő mértékben szórja, lehetővé téve, hogy a fénysugarak egy pontban, az ideghártya egy pontján találkozzanak.

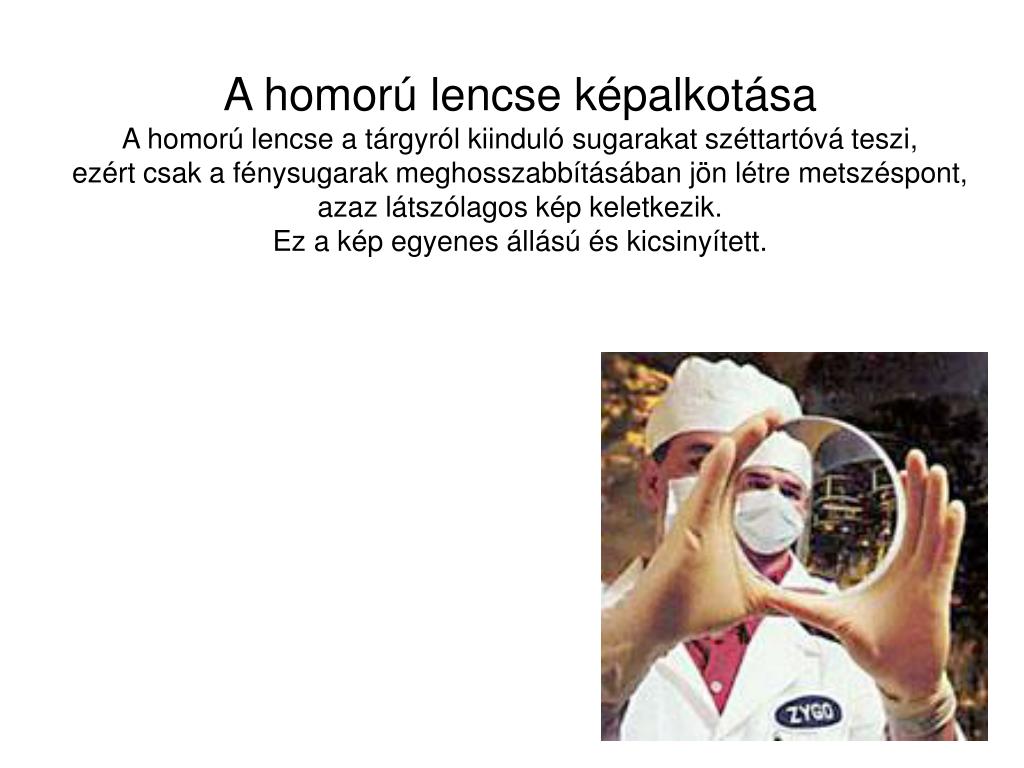

  12. A homorú lencse képalkotásaA homorú lencse a tárgyról kiinduló sugarakat széttartóvá teszi, ezért csak a fénysugarak meghosszabbításában jön létre metszéspont, azaz látszólagos kép keletkezik.Ez a kép egyenes állású és kicsinyített.

  13. Kepler-féle csillagászati távcső Galilei-féletávcső

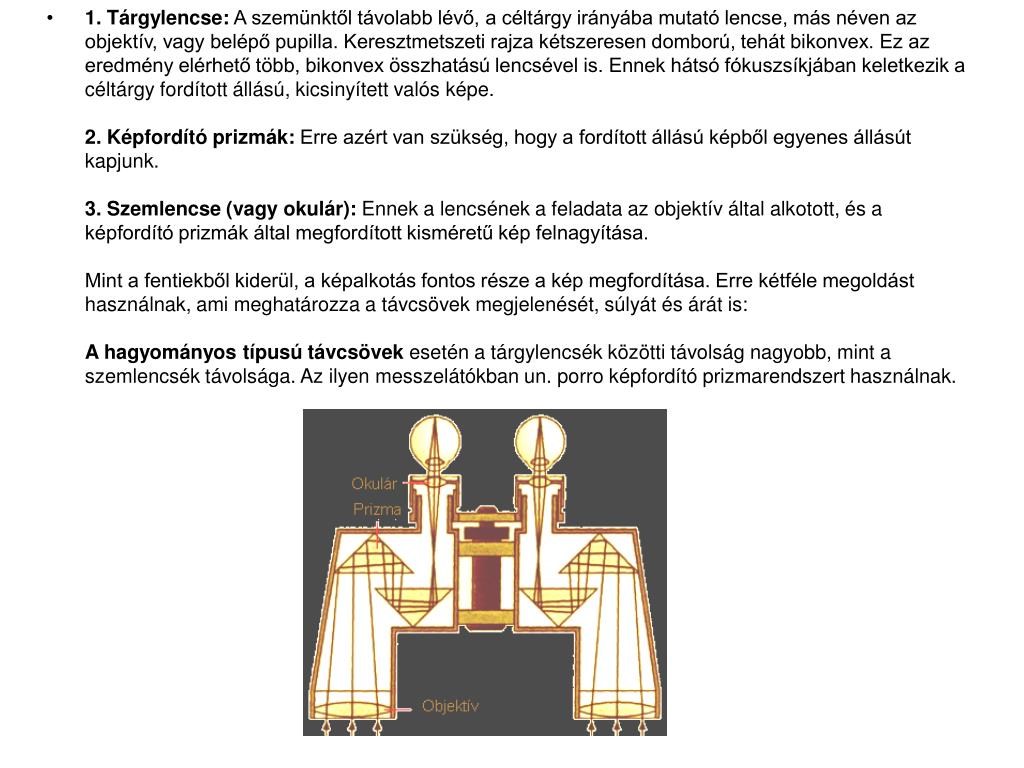

  14. 1. Tárgylencse: A szemünktől távolabb lévő, a céltárgy irányába mutató lencse, más néven az objektív, vagy belépő pupilla. Keresztmetszeti rajza kétszeresen domború, tehát bikonvex. Ez az eredmény elérhető több, bikonvex összhatású lencsével is. Ennek hátsó fókuszsíkjában keletkezik a céltárgy fordított állású, kicsinyített valós képe.2. Képfordító prizmák: Erre azért van szükség, hogy a fordított állású képből egyenes állásút kapjunk.3. Szemlencse (vagy okulár): Ennek a lencsének a feladata az objektív által alkotott, és a képfordító prizmák által megfordított kisméretű kép felnagyítása.Mint a fentiekből kiderül, a képalkotás fontos része a kép megfordítása. Erre kétféle megoldást használnak, ami meghatározza a távcsövek megjelenését, súlyát és árát is:A hagyományos típusú távcsövek esetén a tárgylencsék közötti távolság nagyobb, mint a szemlencsék távolsága. Az ilyen messzelátókban un. porro képfordító prizmarendszert használnak.

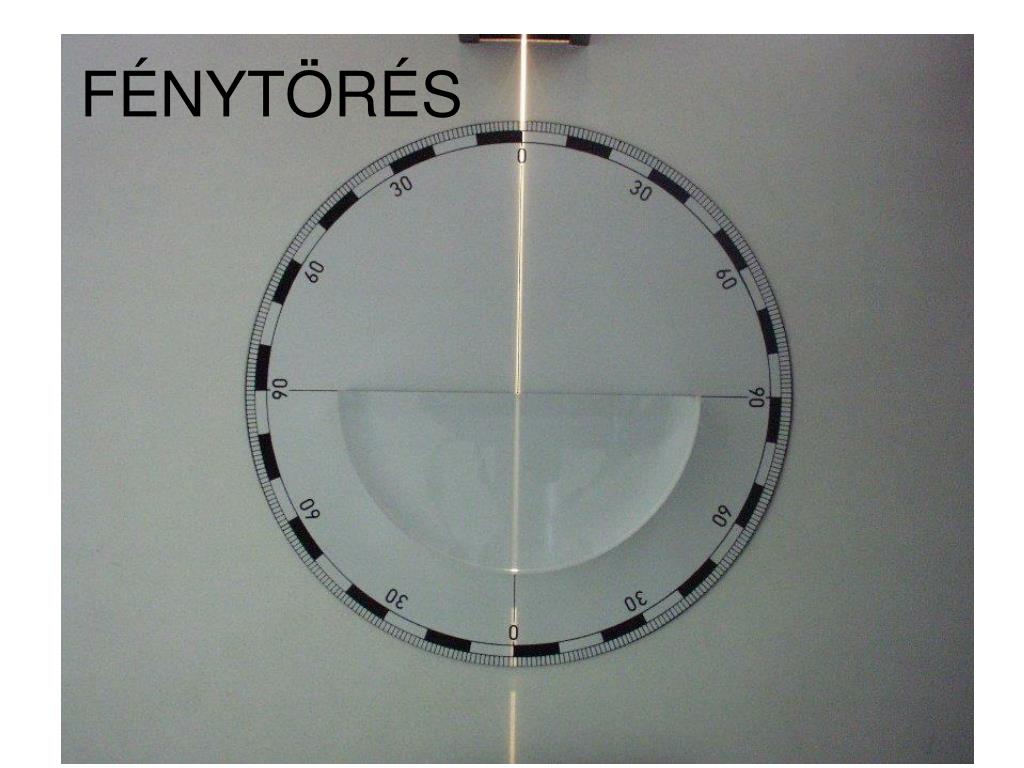

  15. FÉNYTÖRÉS

  16. Teljes visszaverődés

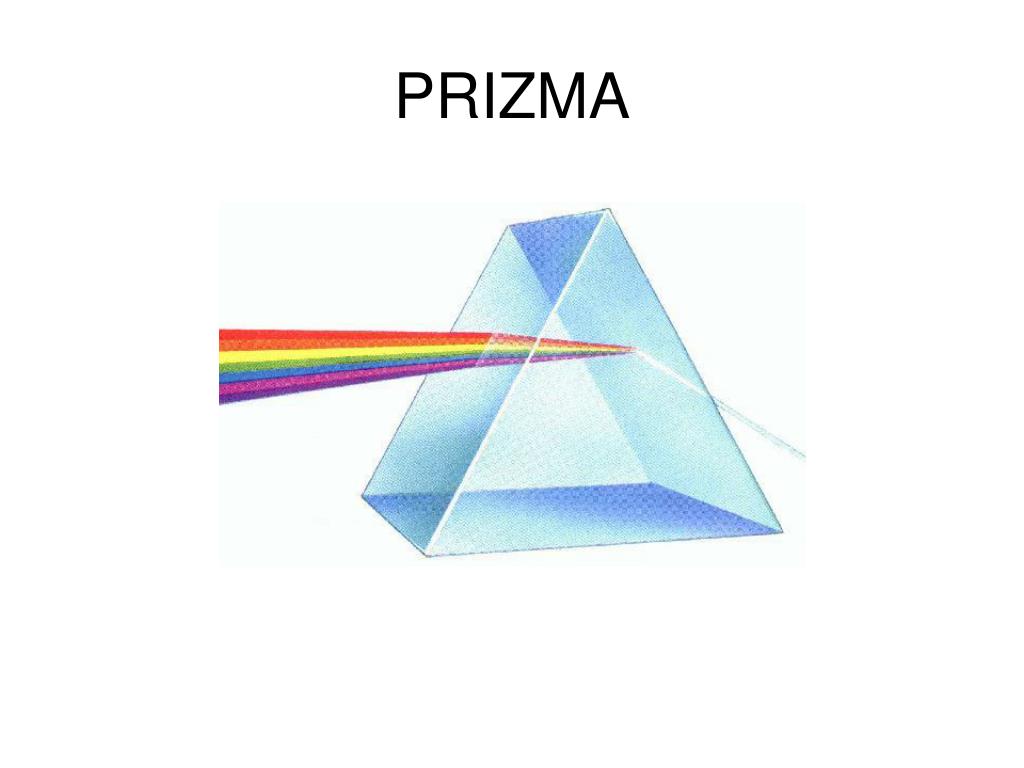

  17. PRIZMA
