KRAN. Projekt der 2AHME / Gruppe 2 Namen: Gscheider , Kapulety , Schierbauer, Spalek , Tengg, Zimmermann. Der Antrieb erfolgt über 3 Drehmotoren 1. Drehmotor: Antrieb der X-Achse 2. Drehmotor: Antrieb der Y-Achse 3. Drehmotor: Antrieb des Seilzugs Seilzug Elektromagnet Netzteil

maida
Download Presentation

KRAN

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

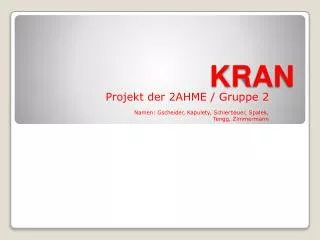

  1. KRAN Projekt der 2AHME / Gruppe 2 Namen: Gscheider, Kapulety, Schierbauer, Spalek, Tengg, Zimmermann

  2. Der Antrieb erfolgt über 3 Drehmotoren • 1. Drehmotor: Antrieb der X-Achse • 2. Drehmotor: Antrieb der Y-Achse • 3. Drehmotor: Antrieb des Seilzugs • Seilzug • Elektromagnet • Netzteil • Schaltpult Funktionsweise

  3. 1. Drehmotor: Er dient als Antrieb für die X-Achse. Durch ein Spannsystem wird ein Keilriemen gespannt und dieser sorgt für das Rollen des Trägers auf einer Rundstahlführung. Antrieb

  4. 2. Drehmotor Der 2. Drehmotor dient als Antrieb der Y- Achse. Auch hier treiben wir den kleinen Wagen durch ein Spannsystem an. Antrieb

  5. 3. Drehmotor Dieser Drehmotor dient als Antrieb des Seilzuges. Der Motor ist mit einer Seiltrommel verbunden; durch Drehen der Seiltrommel wird das Stahlseil aufgewickelt. Antrieb

  6. Der Seilzug dient zum Heben des Elektromagneten und wird von einem Drehmotor angetrieben. Seilzug

  7. Der Elektromagnet dient zum Halten der Lasten und nutzt eine Eingangsspannung von 230 Volt. Elektromagnet

  8. Wir benützen ein Netzteil um den Strom für die Motoren von 230 Volt auf 12 Volt runter zu regeln. So können wir alle 3 Drehmotoren problemlos mit Strom versorgen. Stromversorgung

  9. Auf dem Schaltpult befindet sich die gesamte Steuerung von unserem Kran. Es befindet sich natürlich auch ein Notausschalter und ein Leitungsschutzschalter darauf, um für einen sicheren Arbeitsplatz zu sorgen. Schaltpult
