  1. Okna zdvojená Střední odborná škola Otrokovice Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. Zdeněk Polýnek Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. www.zlinskedumy.cz

  2. Charakteristika DUM

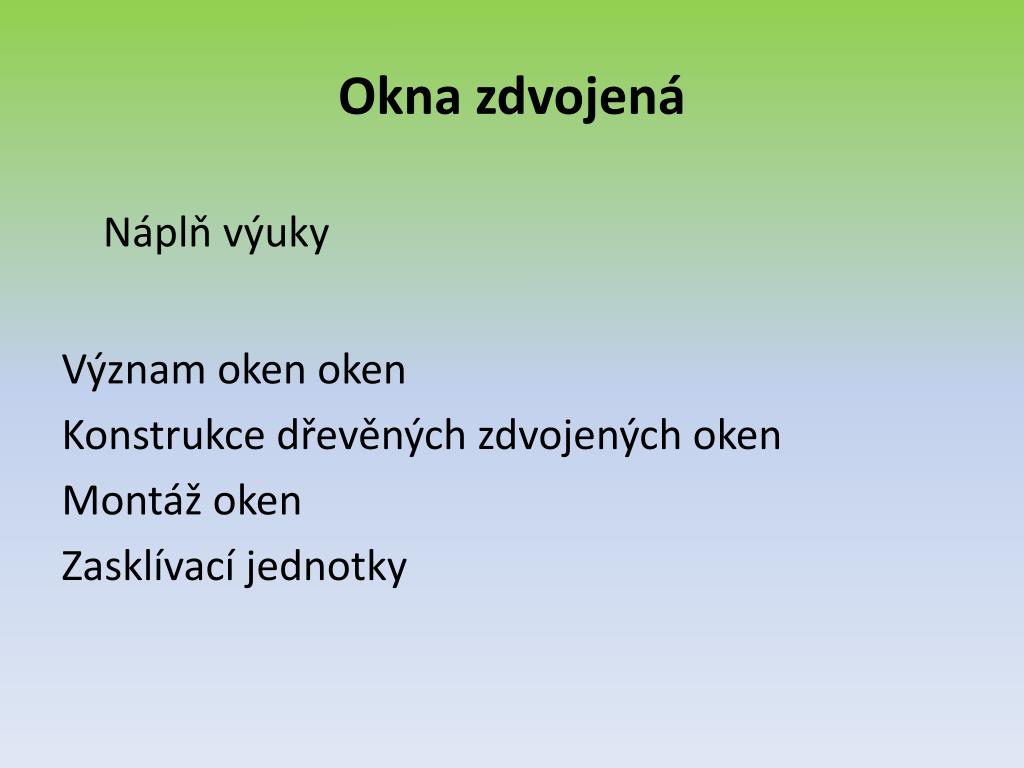

  3. Okna zdvojená Význam oken oken Konstrukce dřevěných zdvojených oken Montáž oken Zasklívací jednotky Náplň výuky

  4. Význam oken Zdvojená okna mají dvě křídla – vntřní a vnější, která jsou spolu spojena a obě svými polodrážkami dosedají do polodrážek rámů. Okna mohou být ven nebo dovnitř otevíravá, sklápěcí, vyklápěcí, otevíravá a sklápěcí, kyvná, otočná. V současné době jsou zdvojená okna standardními okny pro bytovou a občanskou výstavbu. Tato okna mohou být: • s jednoduchým zasklením • s izolačním zasklením dvojitým (trojitým) Montáž oken a zaklívací jednotky byly probrányv kapitole Druhy oken.

  5. Schéma Obr. 1

  6. Detaily Vodorovný řez A-A Obr. 2

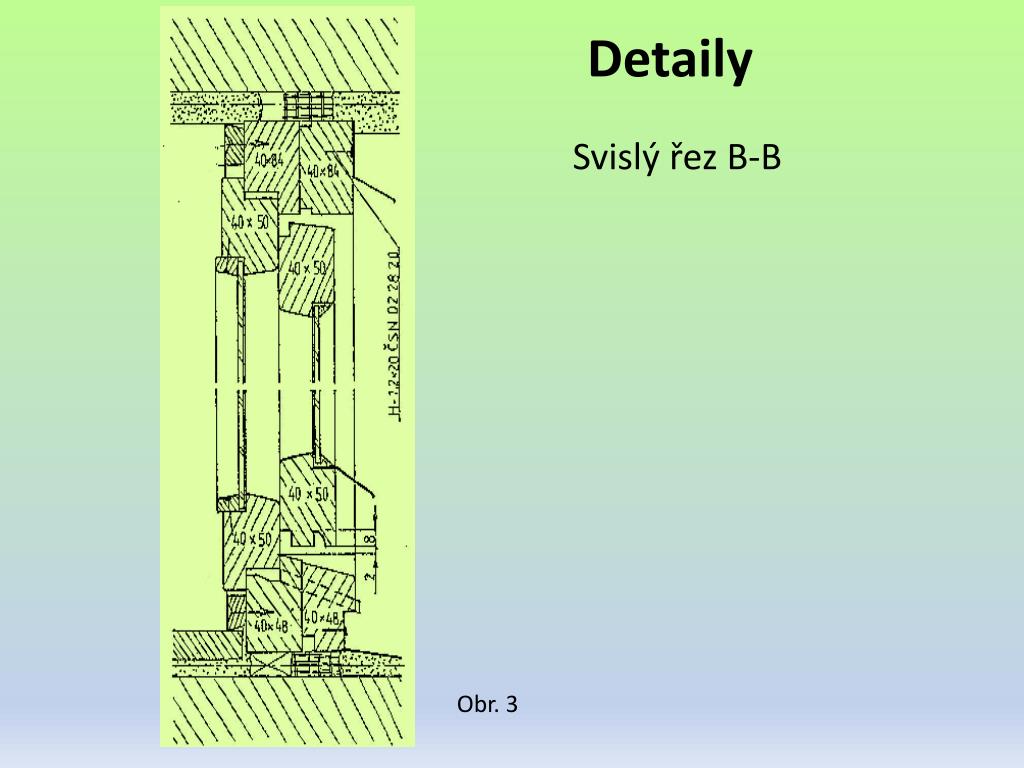

  7. Detaily Svislý řez B-B Obr. 3

  8. Okenní profily Obr. 4

  9. Kontrolní otázky a úkoly • Kde se používají zdvojená okna? • Nakresli svislý a vodorovný řez zdvojeným oknem. • Nakresli jednotlivé okenní profily.

  10. Seznam obrázků • Odborné kreslení pro 1. až 3. ročník učebního oboru Truhlář • Odborné kreslení pro 1. až 3. ročník učebního oboru Truhlář • Odborné kreslení pro 1. až 3. ročník učebního oboru Truhlář • Odborné kreslení pro 1. až 3. ročník učebního oboru Truhlář

  11. Seznam použité literatury [1] R. Slavický , Odborné kreslení pro 1. až 3. ročník učebního oboru Truhlář, Praha 1997, Informatorium, ISBN 80-86073-15-7

  12. Děkuji za pozornost 
