  1. Systèmes Pipeline Les systèmes modernes utilisent tous des architectures pipelines – Pourquoi?

  2. Matière couverte • Principes de base des systèmes pipelines • Utilisation de pipeline dans un microprocesseur simple • Problèmes rencontrés

  3. Exemple: le lavage du linge • Soient 4 étudiants qui désirent faire leur lavage • Il y a une laveuse, une sécheuse, et une table pour plier le linge • Le lavage prend 30 minutes • Le séchage prend 40 minutes • Le pliage prend 20 minutes • Si l’opération commence à 6h00 du soir, à quelle heure termineront-ils?

  4. Lavage du linge: 1ère itération • L: 30 • S: 40 • P: 20 • 4 * (30 + 40 + 20) = 360 minutes • On termine à minuit

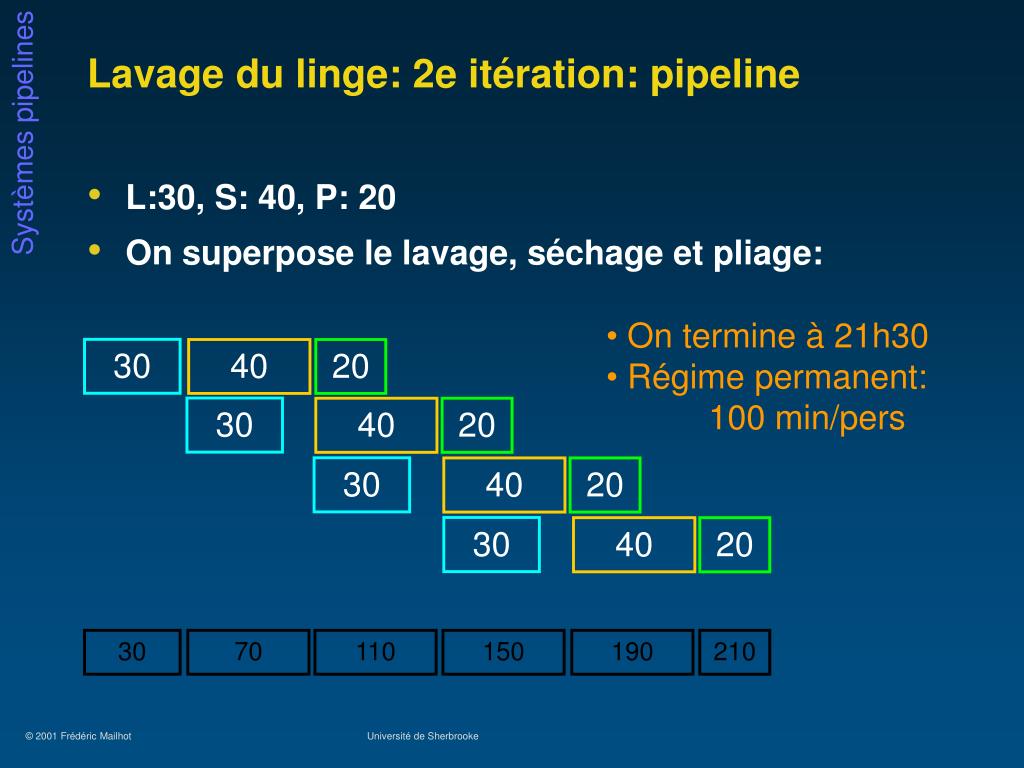

  5. 30 40 20 30 40 20 30 40 20 30 40 20 30 70 110 150 190 210 Lavage du linge: 2e itération: pipeline • L:30, S: 40, P: 20 • On superpose le lavage, séchage et pliage: • On termine à 21h30 • Régime permanent: • 100 min/pers

  6. 30 50 30 50 30 50 30 50 30 80 130 180 230 Lavage du linge: 3e itération – sécheuse/plieuse • L:30, SP: 50 (une sécheuse/plieuse): • SP = 50, au lieu de S + P = 40 + 20 = 60 • On termine à 21h50 • Régime permanent: • 100 min/pers

  7. 30 20 20 20 30 20 20 20 30 20 20 20 30 20 20 20 30 60 90 120 140 160 180 Lavage du linge: 4e itération: 2 sécheuses • L:30, S1: 20, S2: 20, P: 20 • On termine à 21h00 • Régime permanent: • 110 min/pers

  8. 30 15 20 20 30 20 20 15 30 20 20 15 30 20 20 15 30 60 90 120 140 160 180 Lavage du linge: 5e itération: 1 sécheuse « haute température » • L:30, S1: 15, S2: 20, P: 20 • On termine à 21h00 • Régime permanent: • 110 min/pers

  9. 30 15 15 15 15 15 15 15 15 20 30 20 30 20 30 20 30 60 90 120 150 170 Lavage du linge: 6e itération: 2 sécheuses « haute température » • L:30, S1: 15, S2: 15, P: 20 • On termine à 20h50! • Régime permanent: • 80 min/pers

  10. Leçons du pipeline de lavage • Le pipeline n’améliore pas la latence. Il améliore le temps moyen par tâche (throughput) • La vitesse du pipeline est limitée par l’étage le plus lent • Plusieurs tâches se font en parallèle • Accélération possible: nombre d’étages • Les durées d’étage inégales limitent l’accélération • Le temps de remplir et de vider le pipeline réduit l’accélération

  11. Le processeur DLX (De Luxe)

  12. Vue « pipeline » du DLX

  13. La loi de Amdahl • N = (performance avec amélioration) (performance sans amélioration) = 1 (1 – Fraction améliorée) + Fraction (améliorée) Accélération (améliorée)

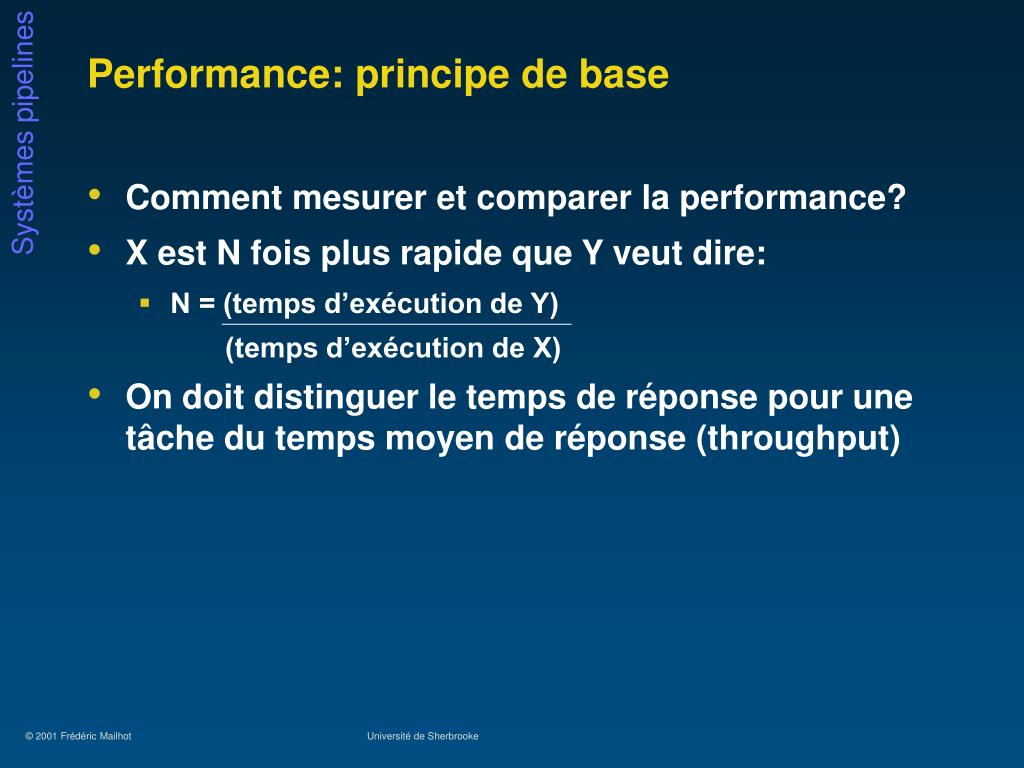

  14. Performance: principe de base • Comment mesurer et comparer la performance? • X est N fois plus rapide que Y veut dire: • N = (temps d’exécution de Y) (temps d’exécution de X) • On doit distinguer le temps de réponse pour une tâche du temps moyen de réponse (throughput)

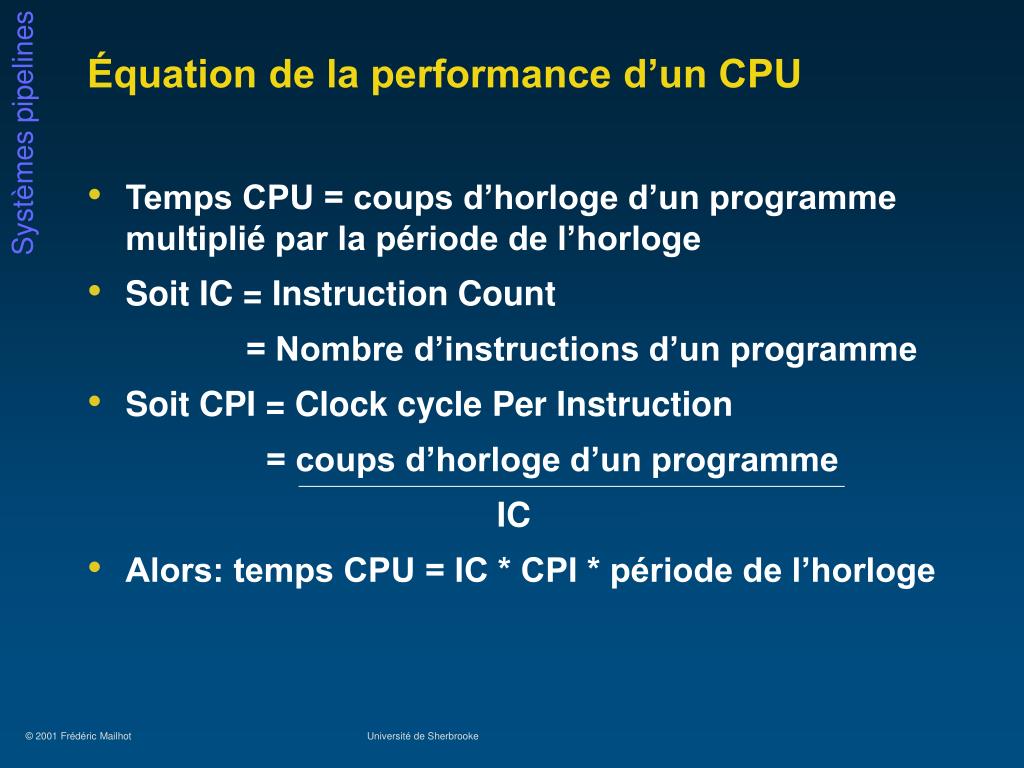

  15. Équation de la performance d’un CPU • Temps CPU = coups d’horloge d’un programme multiplié par la période de l’horloge • Soit IC = Instruction Count = Nombre d’instructions d’un programme • Soit CPI = Clock cycle Per Instruction = coups d’horloge d’un programme IC • Alors: temps CPU = IC * CPI * période de l’horloge

  16. Le pipeline – principes de base • Une instruction par coup d’horloge • L’information doit être propagée d’un étage à l’autre • Il ne peut y avoir de conflit de ressources • L’ajout de registres (ou de latches) a un impact sur la période de l’horloge

  17. Le DLX – pipeline à 5 étages

  18. L’arrêt temporaire du pipeline (stall) • Dans certains cas, on doit arrêter temporairement un ou plusieurs étages d’un processeur: • « cache miss » • Problème local à une instruction

  19. Impact des « stalls » sur la performance • Amélioration = CPI(sans) * période (sans) CPI(avec) période (avec) • CPI(avec) = 1 + stall / instruction • Amélioration = CPI(sans) 1 + stall / instruction Amélioration = profondeur du pipeline 1 + stall / instruction

  20. Les obstacles majeurs au pipeline • Problèmes structuraux • Problèmes de dépendances de données • Problèmes de contrôle

  21. Exemple de problème de structure

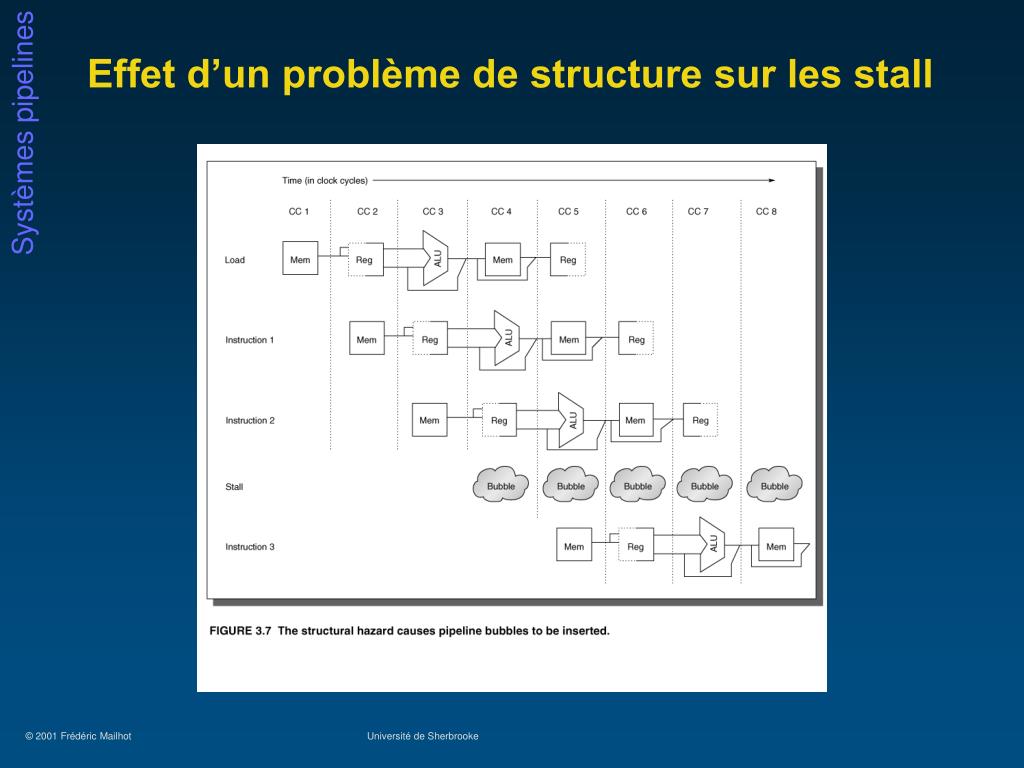

  22. Effet d’un problème de structure sur les stall

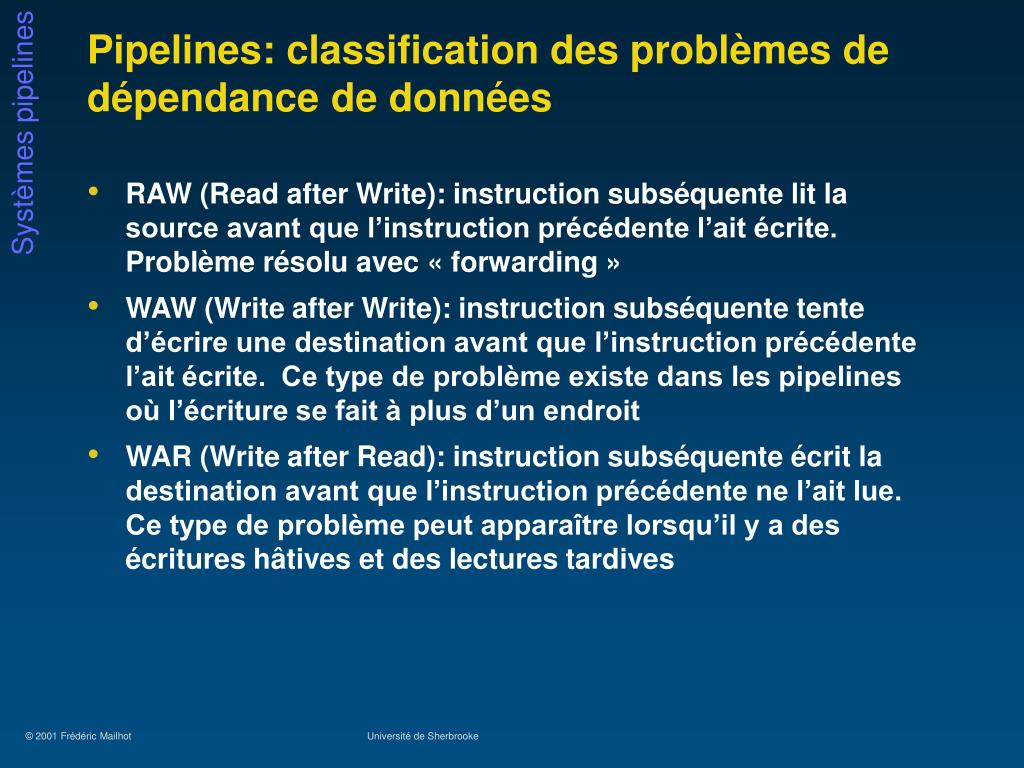

  23. Pipelines: classification des problèmes de dépendance de données • RAW (Read after Write): instruction subséquente lit la source avant que l’instruction précédente l’ait écrite. Problème résolu avec « forwarding » • WAW (Write after Write): instruction subséquente tente d’écrire une destination avant que l’instruction précédente l’ait écrite. Ce type de problème existe dans les pipelines où l’écriture se fait à plus d’un endroit • WAR (Write after Read): instruction subséquente écrit la destination avant que l’instruction précédente ne l’ait lue. Ce type de problème peut apparaître lorsqu’il y a des écritures hâtives et des lectures tardives

  24. Problème de dépendance de données RAW

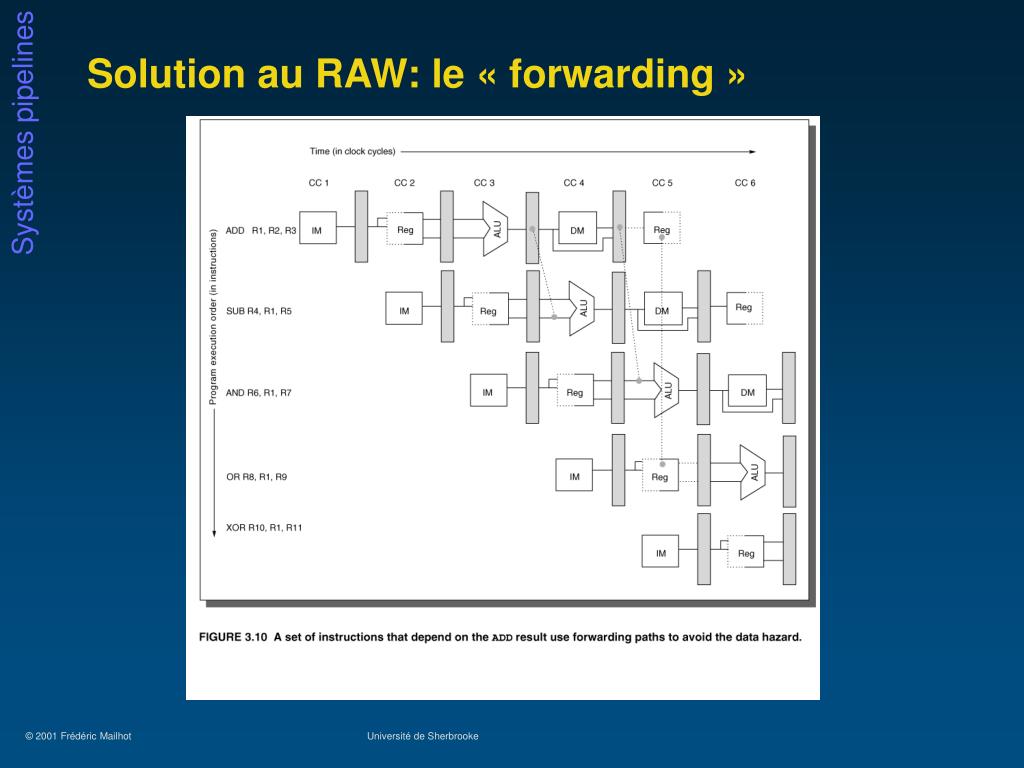

  25. Solution au RAW: le « forwarding »

  26. Autre exemple de « forwarding »

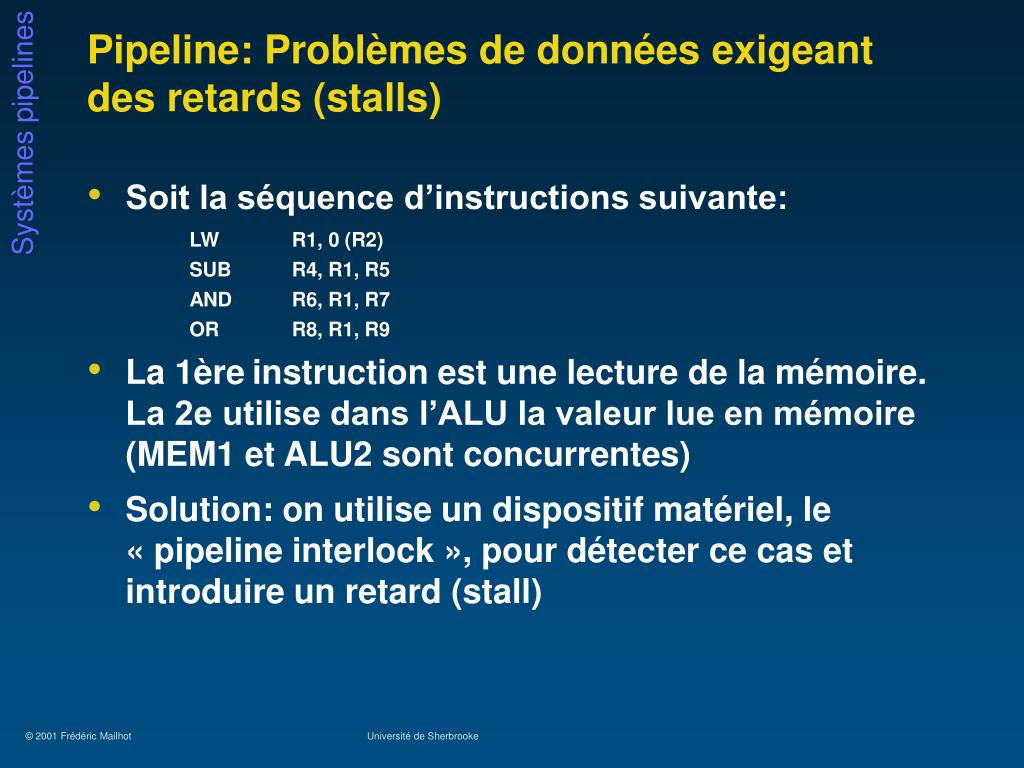

  27. Pipeline: Problèmes de données exigeant des retards (stalls) • Soit la séquence d’instructions suivante: LW R1, 0 (R2) SUB R4, R1, R5 AND R6, R1, R7 OR R8, R1, R9 • La 1èreinstruction est une lecture de la mémoire. La 2e utilise dans l’ALU la valeur lue en mémoire (MEM1 et ALU2 sont concurrentes) • Solution: on utilise un dispositif matériel, le « pipeline interlock », pour détecter ce cas et introduire un retard (stall)

  28. Stalls: impact sur la performance • Supposons que 30% des instructions sont des « load » • Supposons que 50% des instructions qui suivent un « load » utilisent la valeur lue • Le CPI de l’instruction qui suit le « load » est de 1.5 (stall ½ du temps) • Puisque 30% des instructions sont des « load », les CPI moyen devient: CPI = (0,7 * 1 + 0,3 * 1,5) = 1,15

  29. Certains « stalls » peuvent être évités, mais pas tous

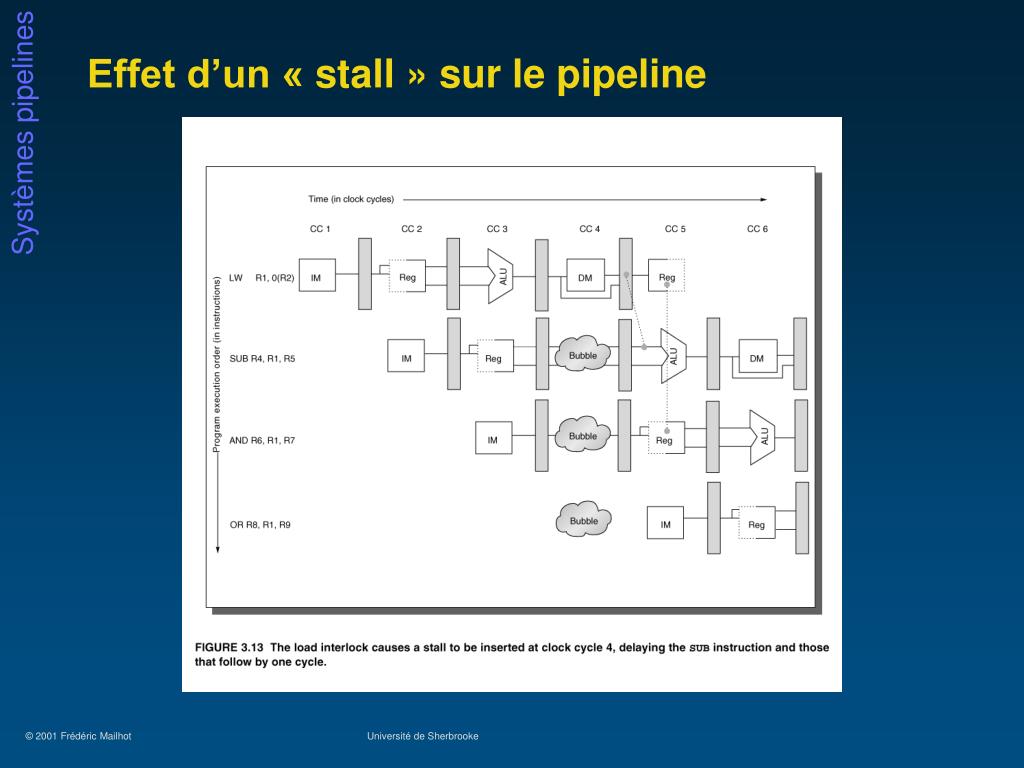

  30. Effet d’un « stall » sur le pipeline

  31. La nécéssité des « stall » - exemple LW R1, 0(R1) IF ID EX MEM WB SUB R4, R1, R5 IF ID EX MEM WB AND R6, R1, R7 IF ID EX MEM WB OR R8, R1, R9 IF ID EX MEM WB LW R1, 0(R1) IF ID EX MEM WB SUB R4, R1, R5 IF ID stall EX MEM WB AND R6, R1, R7 IF stall ID EX MEM WB OR R8, R1, R9 stall IF ID EX MEM WB

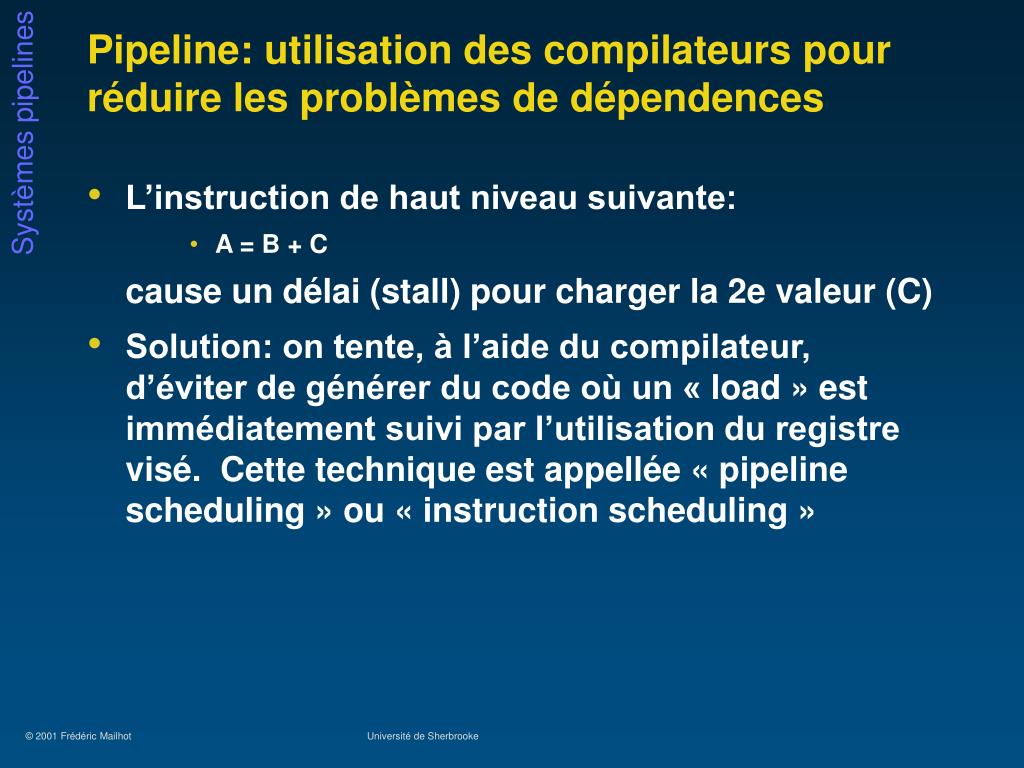

  32. Pipeline: utilisation des compilateurs pour réduire les problèmes de dépendences • L’instruction de haut niveau suivante: • A = B + C cause un délai (stall) pour charger la 2e valeur (C) • Solution: on tente, à l’aide du compilateur, d’éviter de générer du code où un « load » est immédiatement suivi par l’utilisation du registre visé. Cette technique est appellée « pipeline scheduling » ou « instruction scheduling »

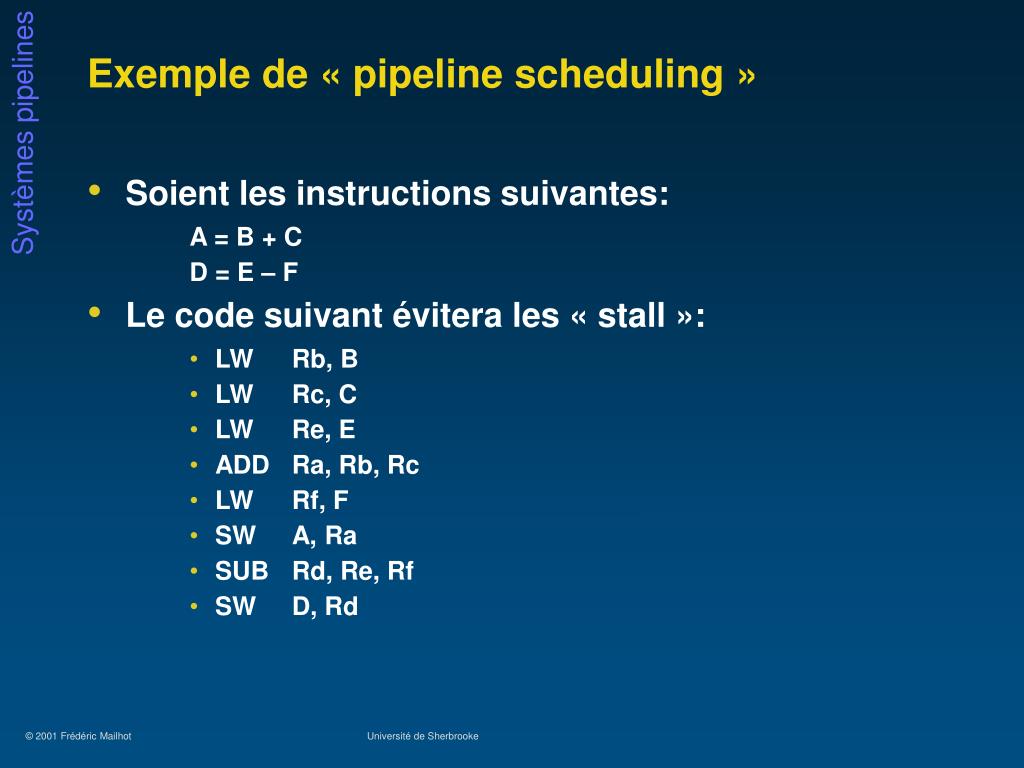

  33. Exemple de « pipeline scheduling » • Soient les instructions suivantes: A = B + C D = E – F • Le code suivant évitera les « stall »: • LW Rb, B • LW Rc, C • LW Re, E • ADD Ra, Rb, Rc • LW Rf, F • SW A, Ra • SUB Rd, Re, Rf • SW D, Rd

  34. Réalisation du contrôle du pipeline du DLX • Lorsqu’une instruction passe de ID à EX, on dit que l’instruction est émise (issued). Dans le DLX, tous les problèmes de dépendances de données peuvent être détectés durant la phase ID. S’il y a un problème de dépendance, il n’y a qu’à retarder l’émission de l’instruction. • De même, on peut détecter durant la phase ID quels « forwarding » devront être faits, et à quels moments • Pour pouvoir contrôler ces 2 opérations, il y a 4 cas à considérer: • Pas de dépendance • Dépendance qui exige un « stall » • Dépendance qui exige un « forward » • Dépendance dénouée d’elle-même

  35. Pipeline: insertion de « stalls » • Lorsqu’on détecte un problème de dépendance de données exigeant un « stall », il faut simplement faire 3 choses: • Émettre un no-op à l’étage EX • Recirculer l’état de ID • Conserver le même IF

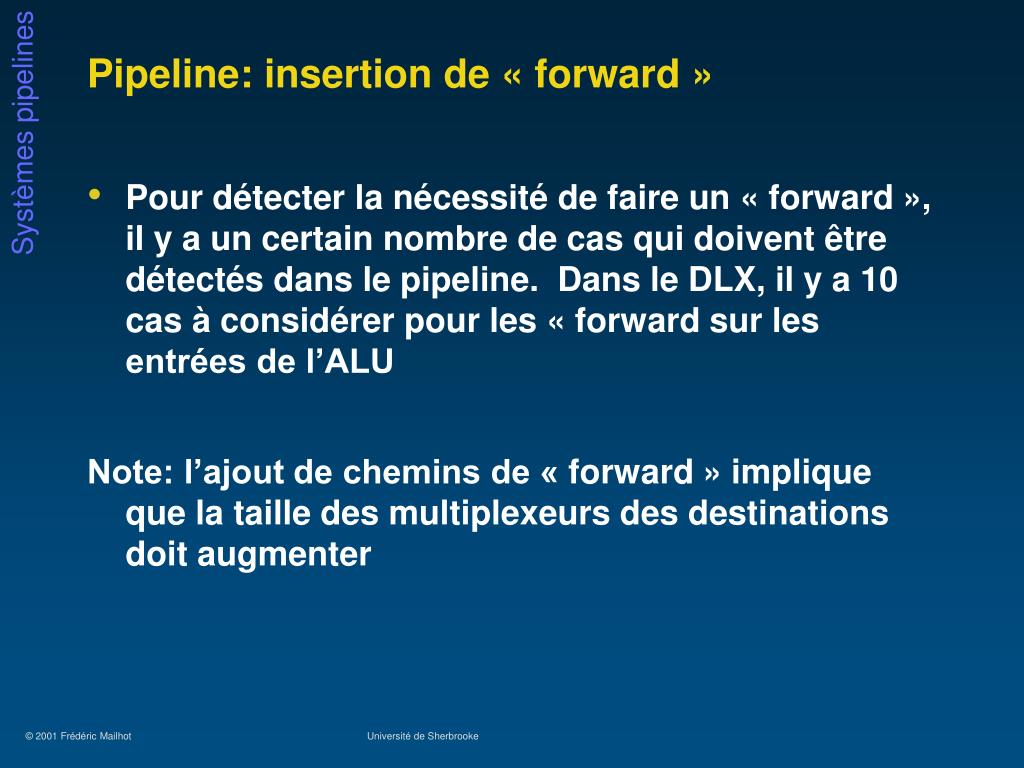

  36. Pipeline: insertion de « forward » • Pour détecter la nécessité de faire un « forward », il y a un certain nombre de cas qui doivent être détectés dans le pipeline. Dans le DLX, il y a 10 cas à considérer pour les « forward sur les entrées de l’ALU Note: l’ajout de chemins de « forward » implique que la taille des multiplexeurs des destinations doit augmenter

  37. Cas à considérer pour le « forwarding » des entrées de l’ALU du DLX

  38. Pipeline: délais causés par des problèmes de contrôle • Lorsqu’on exécute un branchement (branch), l’impact sur la performance peut être important. Dans le DLX tel que présenté jusqu’à maintenant, la modification du PC (lorsqu’un branchement est utilisé) ne se fait qu’à la fin de l’étage MEM. • Le plus simple à faire est de retarder l’exécution jusqu’à ce que le PC soit valide. Dans ce cas, on doit attendre 3 cycles d’horloge. Mais… C’ext très coûteux! • Pour réduire les délais des branchements, on peut faire 2 choses: • Déterminer plus rapidement si le branchement est utilisé ou non • Calculer le PC résultant plus rapidement

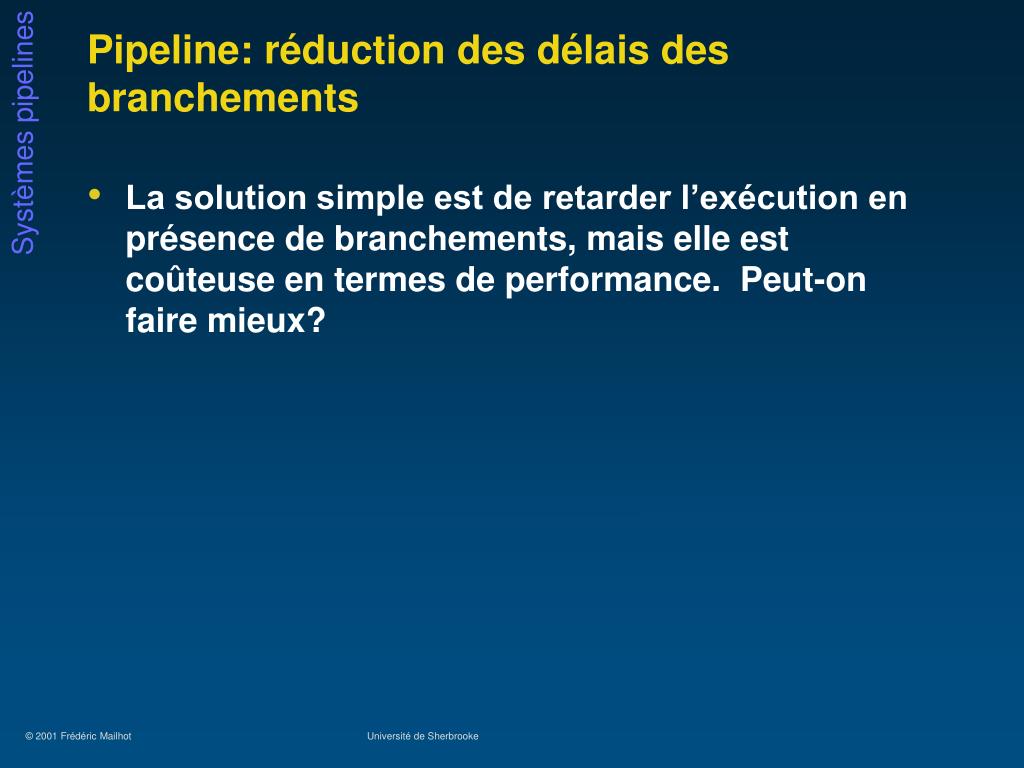

  39. Pipeline: réduction des délais des branchements • La solution simple est de retarder l’exécution en présence de branchements, mais elle est coûteuse en termes de performance. Peut-on faire mieux?

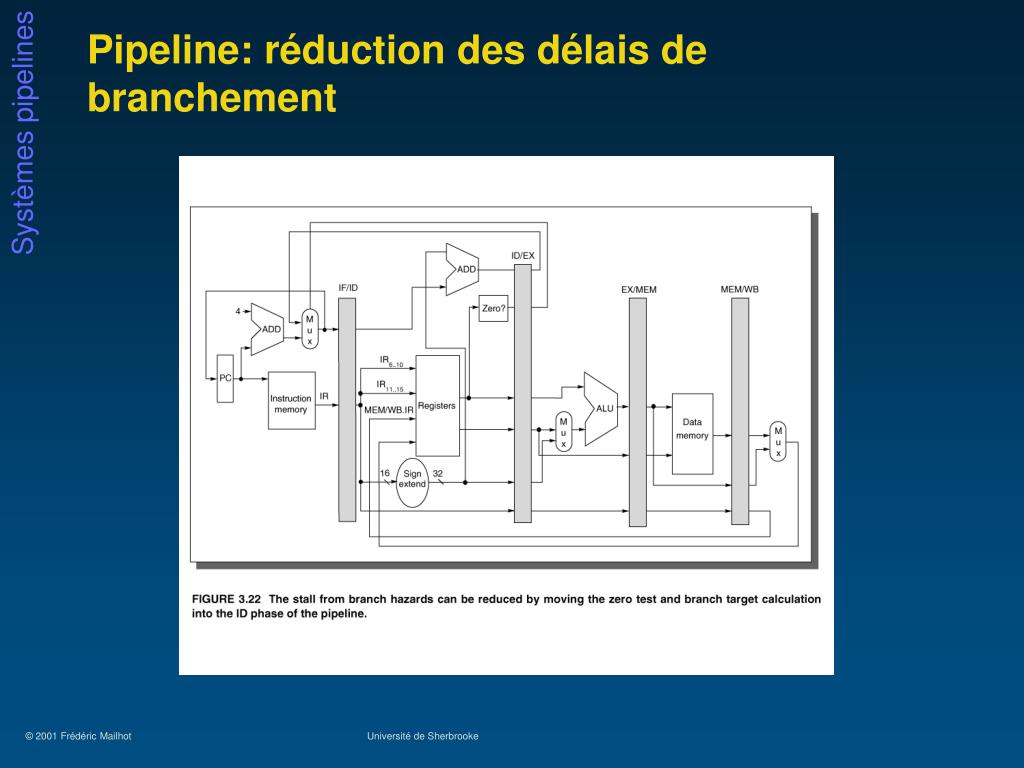

  40. Pipeline: réduction des délais de branchement

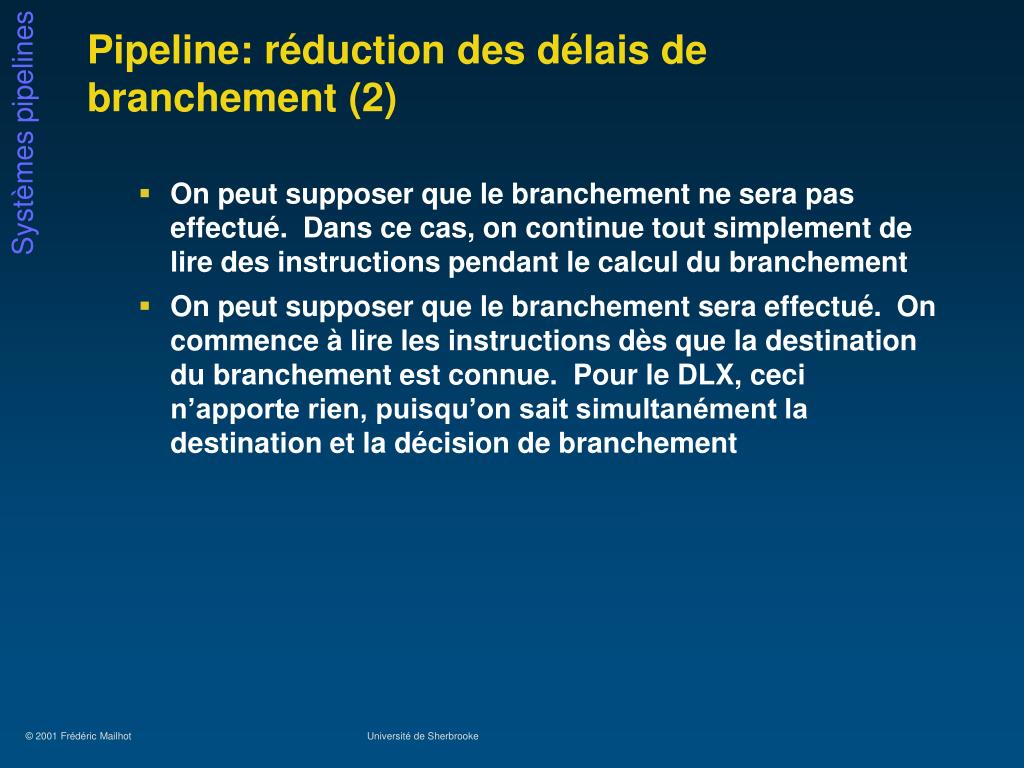

  41. Pipeline: réduction des délais de branchement (2) • On peut supposer que le branchement ne sera pas effectué. Dans ce cas, on continue tout simplement de lire des instructions pendant le calcul du branchement • On peut supposer que le branchement sera effectué. On commence à lire les instructions dès que la destination du branchement est connue. Pour le DLX, ceci n’apporte rien, puisqu’on sait simultanément la destination et la décision de branchement

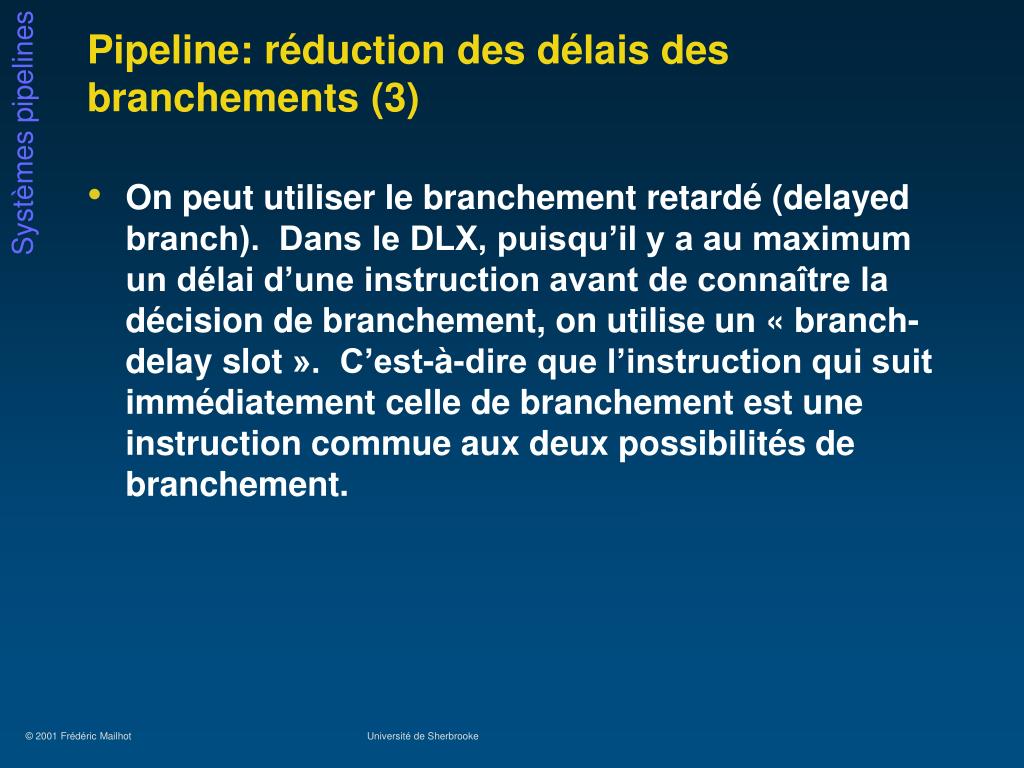

  42. Pipeline: réduction des délais des branchements (3) • On peut utiliser le branchement retardé (delayed branch). Dans le DLX, puisqu’il y a au maximum un délai d’une instruction avant de connaître la décision de branchement, on utilise un « branch-delay slot ». C’est-à-dire que l’instruction qui suit immédiatement celle de branchement est une instruction commue aux deux possibilités de branchement.

  43. Pipeline: branchement retardé • Il existe trois possibilités pour utiliser le « branch-delay slot »: • Intervertir l’instruction de branchement et celle qui la précède. Ceci ne fonctionne que si cette instruction n’affecte pas le branchement • Utiliser la première instruction du branchement effectué. Ne fonctionne que si cette instruction n’affecte pas le branchement non-effectué • Utiliser la première instruction du branchement non-effectué. Dual de la solution précédente. • Que choisir? Tout dépend…

  44. L’utilisation du « branch-delay slot »

  45. Pipeline: Branchement retardé (2) • Que faire s’il n’y a pas d’instructions sans impact sur l’autre branche? • Solution: on peut inclure dans le matériel un système de reconnaissance et d’élimination des mauvaises instructions de « branch-delay slot ». • Il suffit que le compilateur indique pour quelle branche l’instruction du « branch-delay slot » fonctionne. Le processeur n’a qu’à comparer la prédiction du compilateur avec la décision réelle, et canceller l’instruction si la prédiction est invalide.

  46. Pipeline: prédiction des branchements • Comment le compilateur peut-il décider des branchements? • Étude du comportement des programmes en général (% général des branchements utilisés, vers l’avant et vers l’arrière) • Étude des résultats de l’exécution du programme (souvent, système bi-modal)

  47. Performance des « branch-delay slots »

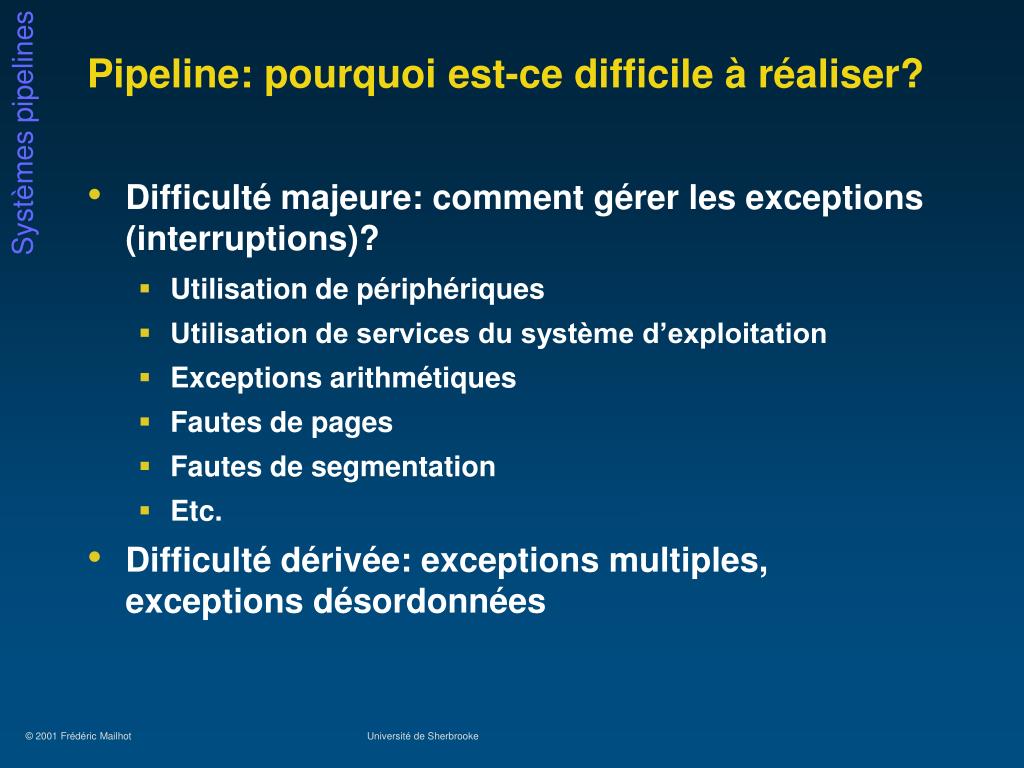

  48. Pipeline: pourquoi est-ce difficile à réaliser? • Difficulté majeure: comment gérer les exceptions (interruptions)? • Utilisation de périphériques • Utilisation de services du système d’exploitation • Exceptions arithmétiques • Fautes de pages • Fautes de segmentation • Etc. • Difficulté dérivée: exceptions multiples, exceptions désordonnées

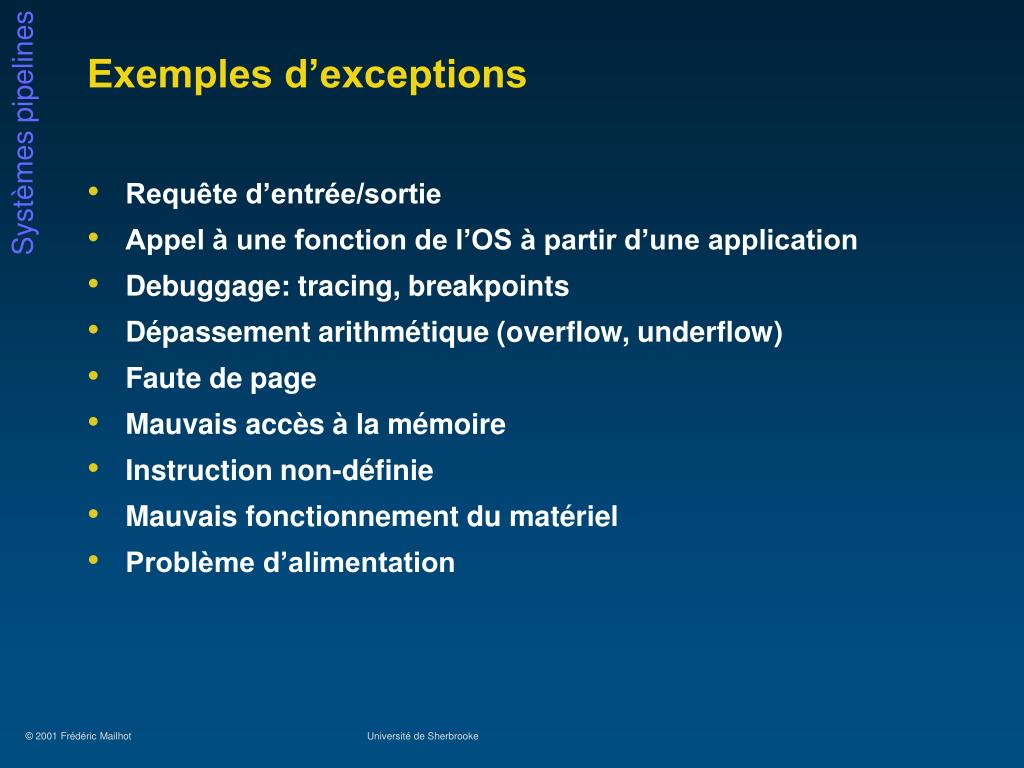

  49. Exemples d’exceptions • Requête d’entrée/sortie • Appel à une fonction de l’OS à partir d’une application • Debuggage: tracing, breakpoints • Dépassement arithmétique (overflow, underflow) • Faute de page • Mauvais accès à la mémoire • Instruction non-définie • Mauvais fonctionnement du matériel • Problème d’alimentation
