Digitální učební materiál. LOGO! 12/24 RC. paměť. Velikost programu je omezena prostorem paměti. LOGO! povoluje pouze omezený počet bloků. Druhé omezení je v maximálním počtu bytů. Celkový počet bytů je součtem počtu bytů použitých pro příslušné funkční bloky. Programová paměť:.

makara
Download Presentation

Digitální učební materiál

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

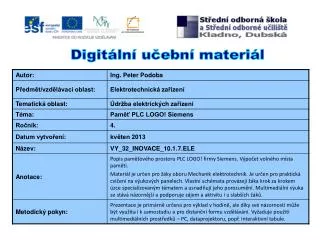

  1. Digitální učební materiál

  2. LOGO! 12/24 RC paměť Velikost programu je omezena prostorem paměti. LOGO! povoluje pouze omezený počet bloků. Druhé omezení je v maximálním počtu bytů. Celkový počet bytů je součtem počtu bytů použitých pro příslušné funkční bloky Programová paměť: Remanentní paměť: Zde se ukládají hodnoty, které musí být remanentní, např. hodnota čítače hodin. Bloky využívají tuto paměť v případě, že je tato funkce povolena. Prostředky dostupné v LOGO!

  3. LOGO! 12/24 RC paměť Tabulka požadavků bloků základních funkcí (GF) na paměť (Byty)

  4. LOGO! 12/24 RC paměť Tabulka požadavků bloků speciálních funkcí (SF) – časy (Byty)

  5. LOGO! 12/24 RC paměť Tabulka požadavků bloků speciálních funkcí (SF) – čítače a ostatní (Byty)

  6. LOGO! 12/24 RC paměť Tabulka požadavků bloků speciálních funkcí (SF) – analogové (Byty)

  7. B3 B2 B1 x & x No 1 >1 No 2 x Q1 x No 3 I2 B4 B5 I1 B6 Par x & Par Q2 I3 I4 x LOGO! 12/24 RC paměť Pokud není možné při editaci přidat další blok, je zřejmě zaplněná paměť. LOGO! pak nabízí pouze ty bloky, pro které ještě zbývá volné místo. Příklad určení velikosti potřebné paměti:

  8. LOGO! 12/24 RC paměť Při výpočtu požadovaného místa v paměti musíte brát v úvahu všechny paměťové oblasti.

  9. LOGO! 12/24 RC paměť Indikace dostupného místa v paměti: Edit Prg Edit Name AQ >Memory? V programovém menu vyberte Memory. Potvrďte OK. Free Memory: Byte = 3724 Block = 194 REM = 247 Na displeji se vám zobrazí obsazení paměti.

  10. Použité zdroje: SIEMENS. LOGO! 0BA6 Manuál [on line]. 2008 [cit. 2013-03-6]. Dostupné z: http://stest1.etnetera.cz/ad/current/content/data_files/automatizacni_systemy/mikrosystemy/ logo/zakladni_pristroje/manualy/manual_logo-0ba6_11-2008_cz.pdf Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Peter Podoba.
