  1. 铜包铝电力电缆设计及 工艺介绍 傅氏国际（大连）双金属线缆有限公司

  2. 研究内容 铜包铝电缆代替铜电缆的优势 1 铜包铝电缆与铜电缆的关系 2 铜包铝电缆导体工艺设计 3 4 铜包铝电缆的生产过程

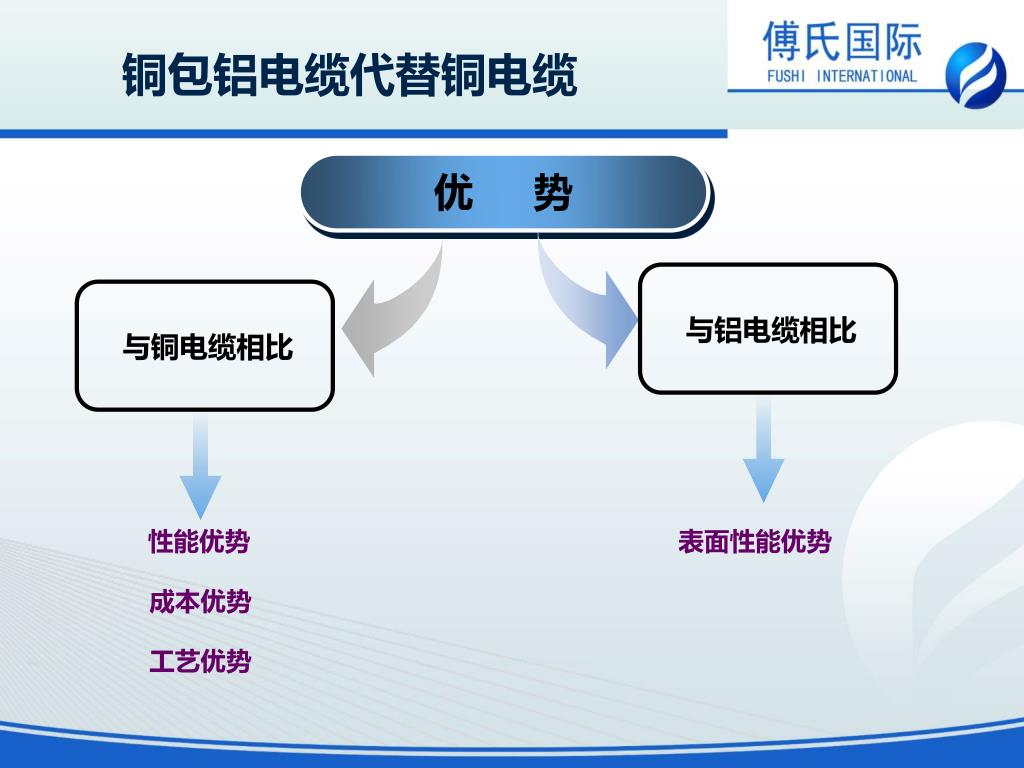

  3. 铜包铝电缆代替铜电缆 优 势 与铝电缆相比 与铜电缆相比 性能优势 表面性能优势 成本优势 工艺优势

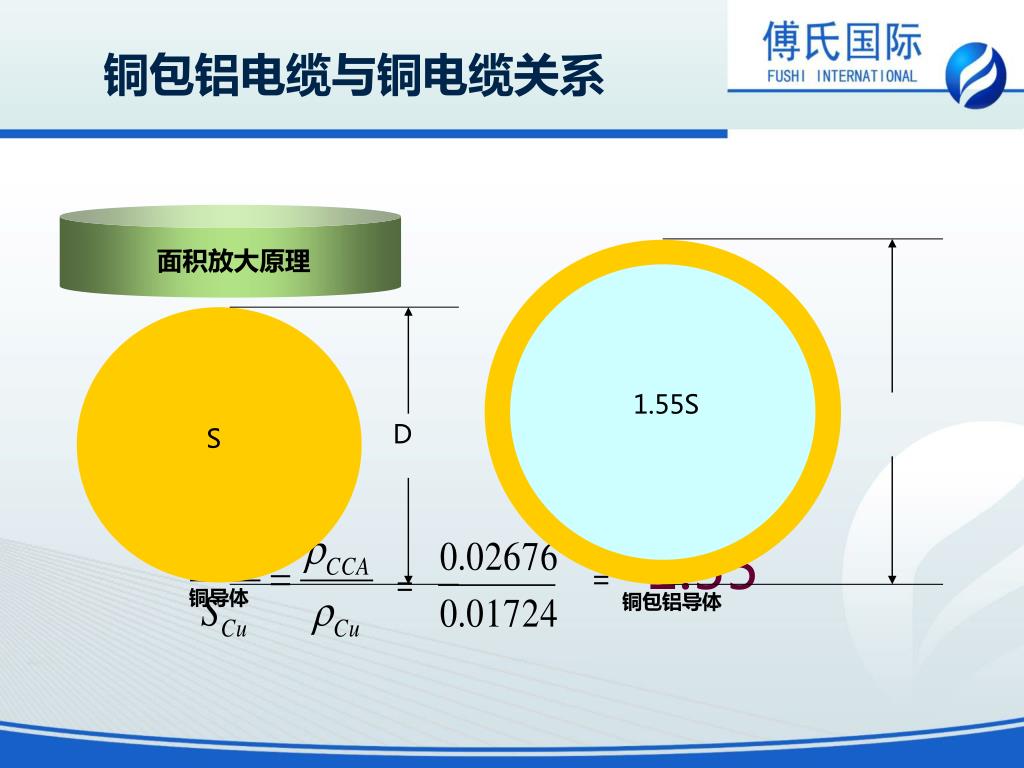

  4. 面积放大原理 1.55S D S 铜导体 铜包铝导体 = 1.55 = 铜包铝电缆与铜电缆关系

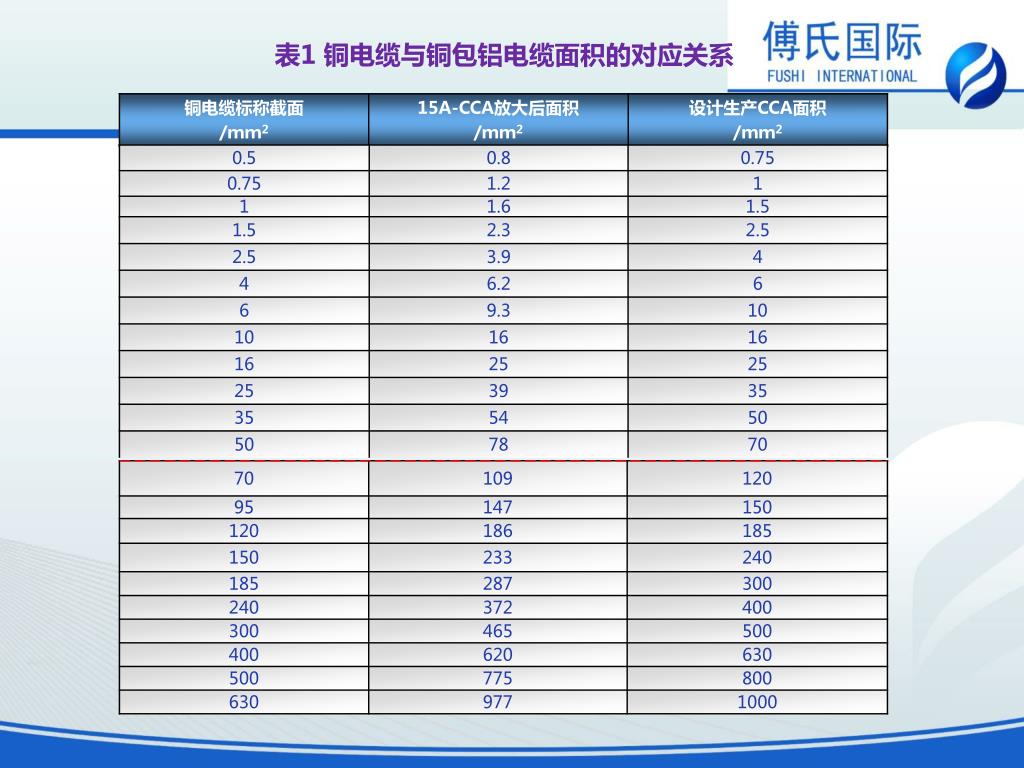

  5. 表1 铜电缆与铜包铝电缆面积的对应关系

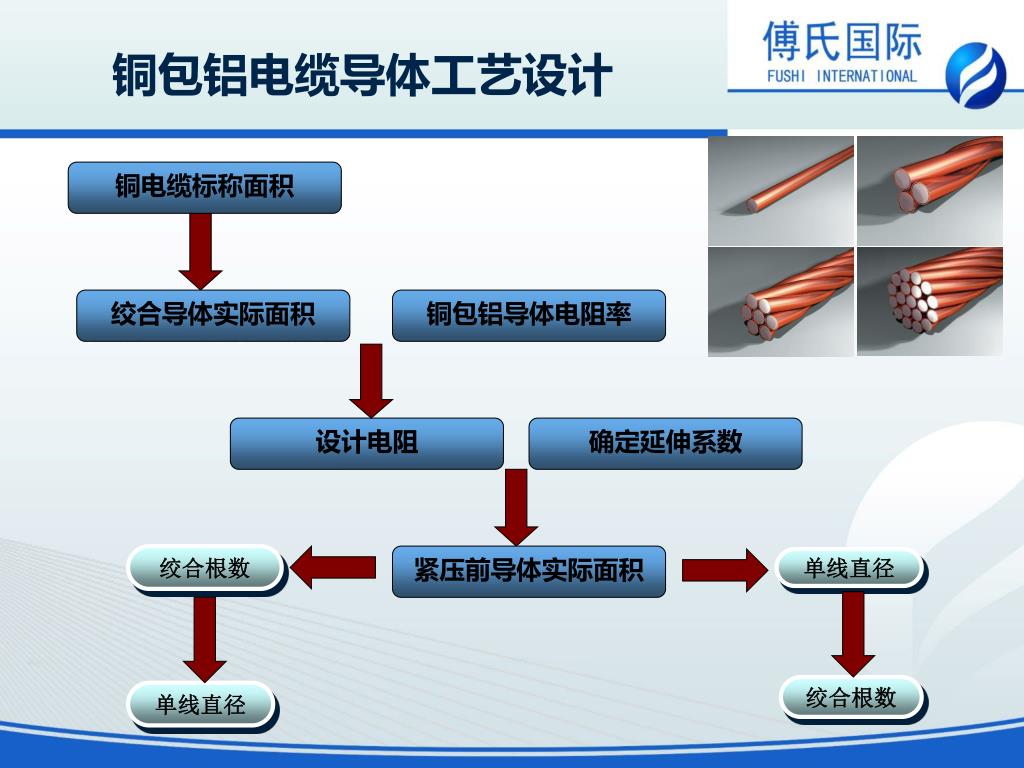

  6. 铜包铝电缆导体工艺设计 铜电缆标称面积 铜电缆标称面积 绞合导体实际面积 铜包铝导体电阻率 设计绞合导体实际面积 设计电阻 确定延伸系数 绞合根数 紧压前导体实际面积 单线直径 绞合根数 单线直径

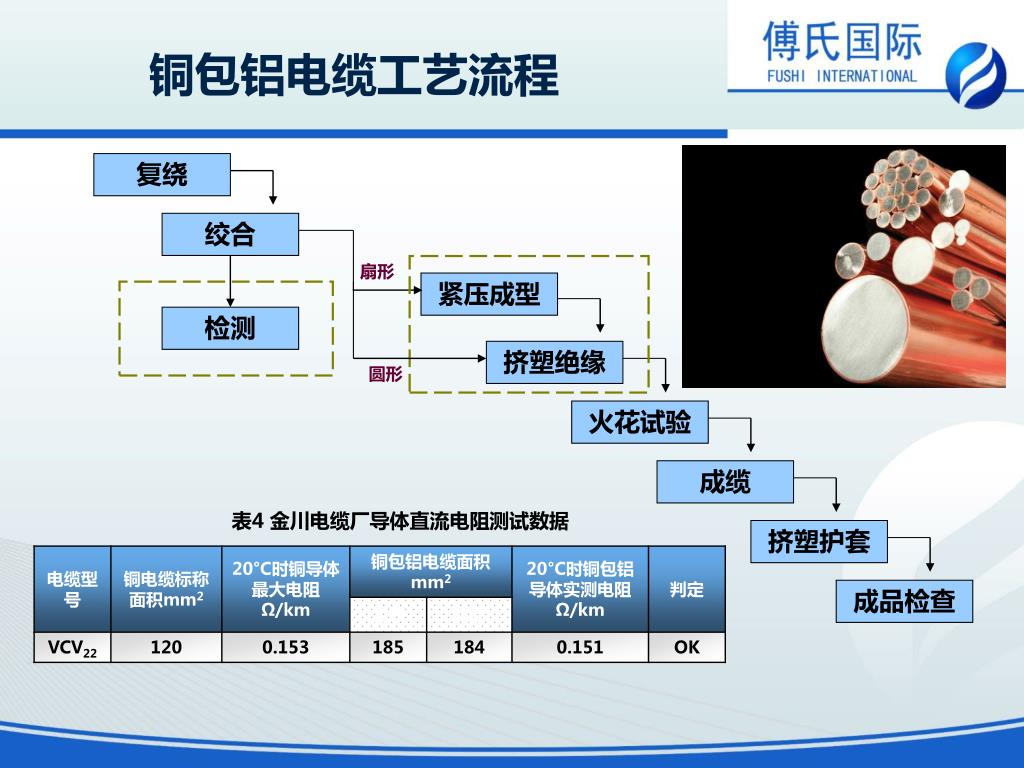

  7. 铜包铝电缆工艺流程 复绕 绞合 扇形 紧压成型 检测 挤塑绝缘 圆形 火花试验 成缆 表4 金川电缆厂导体直流电阻测试数据 挤塑护套 成品检查

  8. 谢谢！
