ОМОВ ЗАКОН Припремили: Јована Бегенишић Зорана Војиновић Стефан Савић

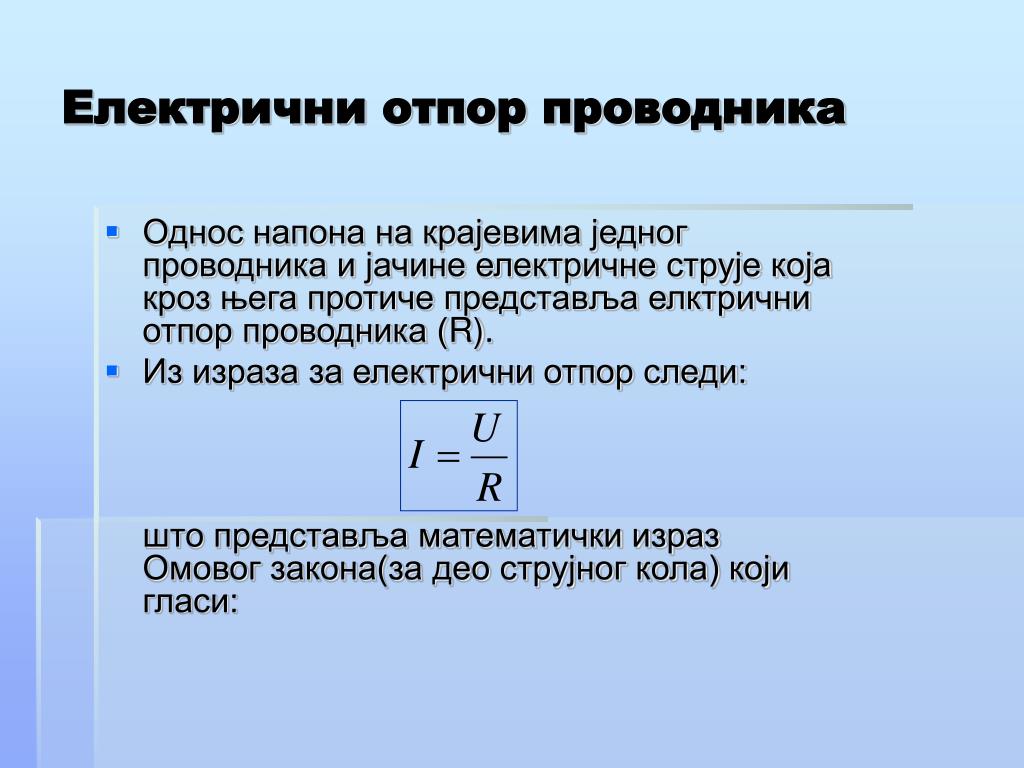

Електрични отпор проводника • Однос напона на крајевима једног проводника и јачине електричне струје која кроз њега протиче представља елктрични отпор проводника (R). • Из израза за електрични отпор следи: што представља математички израз Омовог закона(за део струјног кола) који гласи:

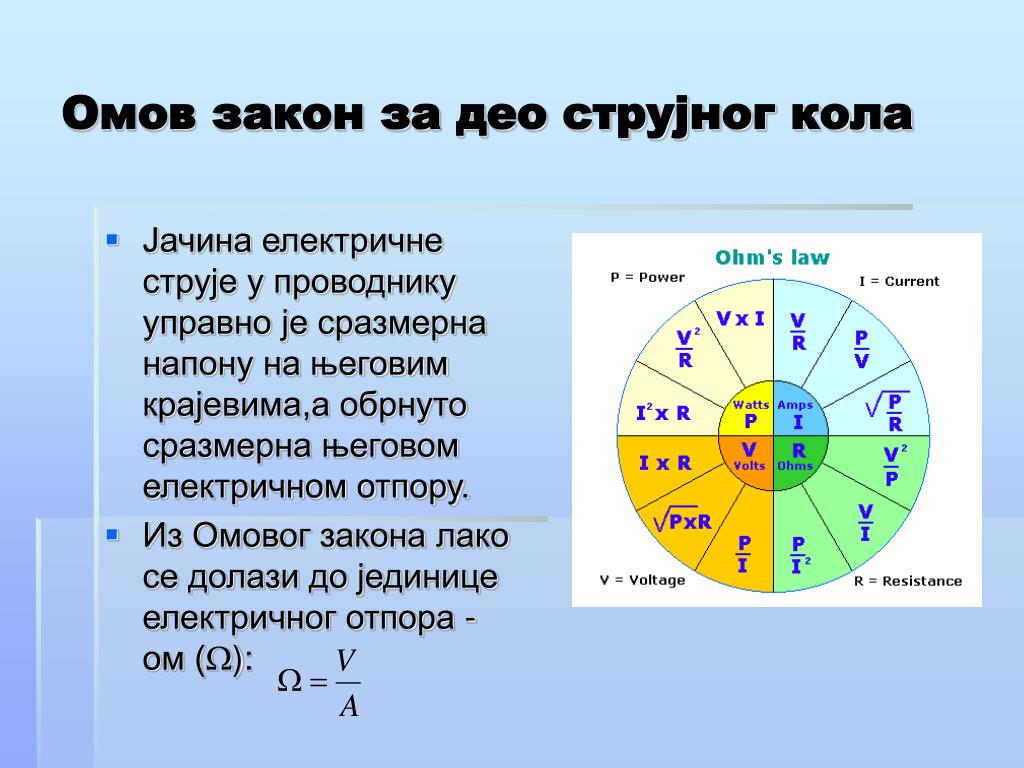

Омов закон за део струјног кола • Јачина електричне струје у проводнику управно је сразмерна напону на његовим крајевима,а обрнуто сразмерна његовом електричном отпору. • Из Омовог закона лако се долази до јединице електричног отпора - ом ():

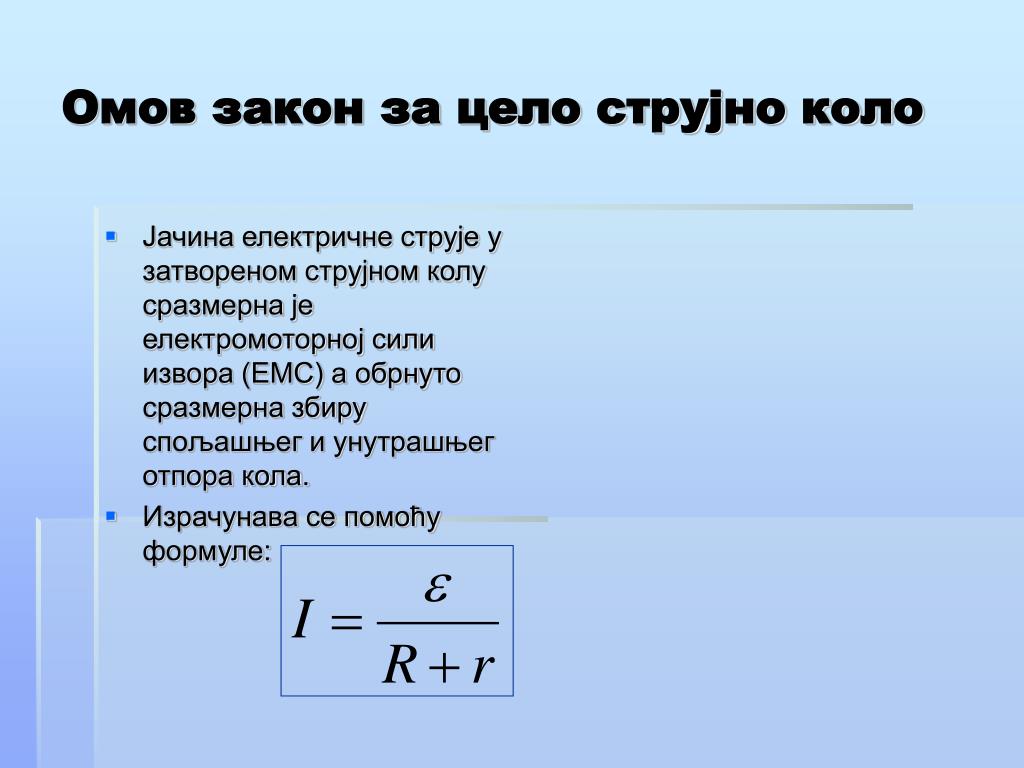

Омов закон за цело струјно коло • Јачина електричне струје у затвореном струјном колу сразмерна је електромоторној сили извора (ЕМС) а обрнуто сразмерна збиру спољашњег и унутрашњег отпора кола. • Израчунава се помоћу формуле:
ОМ ГЕОРГ СИМОН (1787-1854) • Познати немачки физичар. • Открио однос струје електромоторне силе и отпора у електричном колу Омов закон. • Дао је знатне прилоге у акустици, оптици кристала и математици. • По његовом имену носи назив мерне јединице за електрични отпор у SI систему јединица.

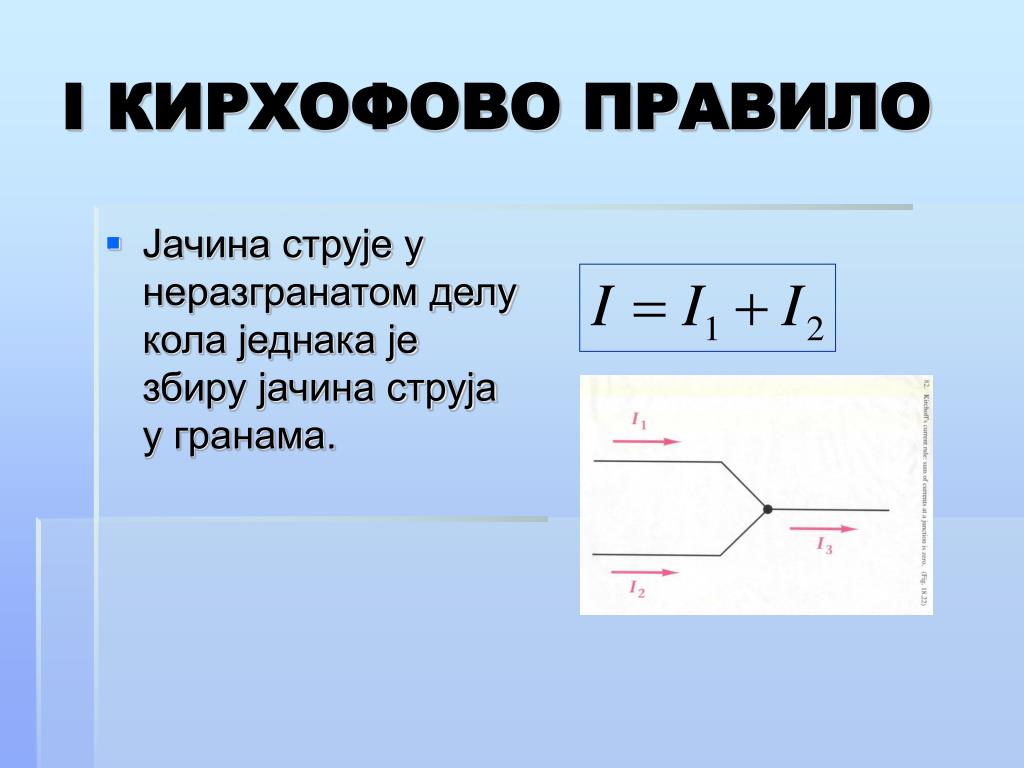

I КИРХОФОВО ПРАВИЛО • Јачина струје у неразгранатом делу кола једнака је збиру јачина струја у гранама.

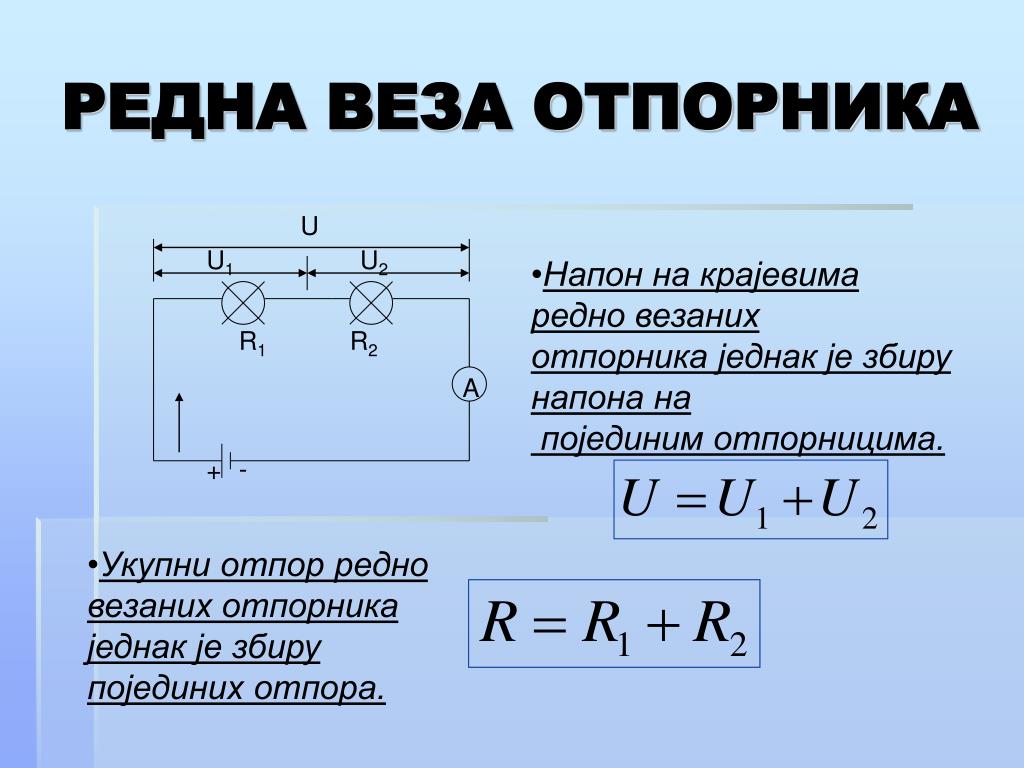

U U1 U2 R1 R2 A + - РЕДНА ВЕЗА ОТПОРНИКА • Напон на крајевима редно везаних отпорника једнак је збиру напона на • појединим отпорницима. • Укупни отпор редно везаних отпорника једнак је збиру појединих отпора.

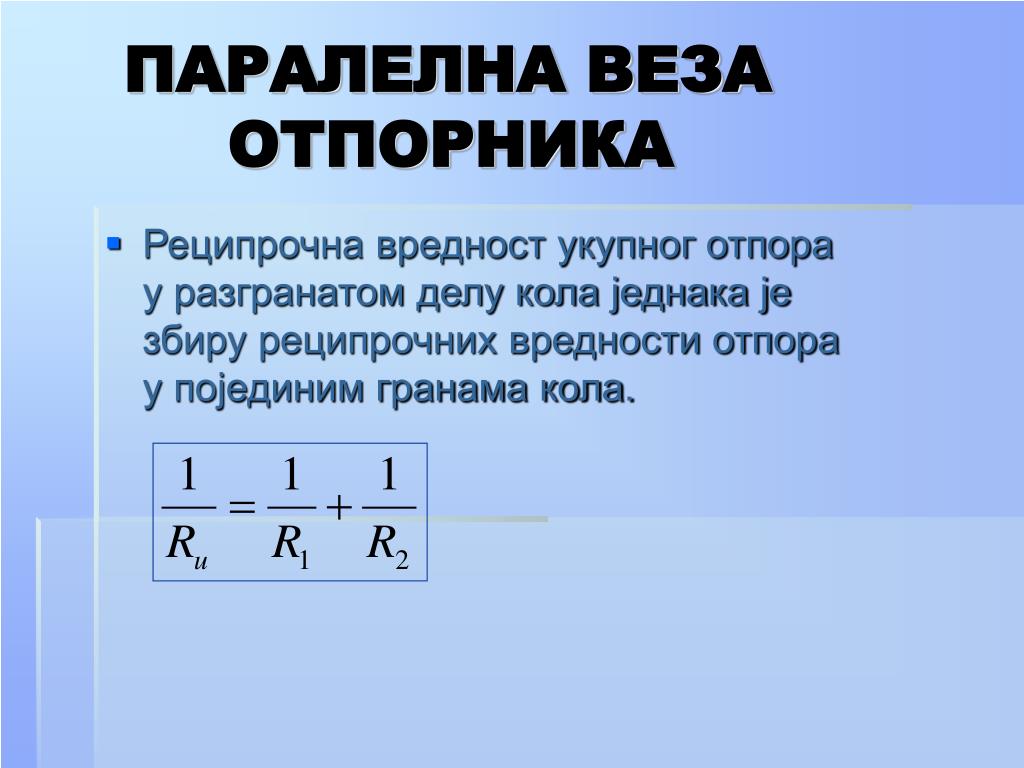

ПАРАЛЕЛНА ВЕЗА ОТПОРНИКА • Реципрочна вредност укупног отпора у разгранатом делу кола једнака је збиру реципрочних вредности отпора у појединим гранама кола.
