  1. TEKNOLOGI INFORMASI DAN KOMUNIKASI STANDAR KOMPETENSI MATA PELAJARAN TEKNOLOGI INFORMASI DAN KOMUNIKASI SISTEM JARINGAN LAN DAN KONEKSI KE INTERNET / ISP 2006

  2. 2/25 Perkembangan di bidang Teknologi Informasi dan Komunikasi sangatlah beragam dan begitu cepat berlangsung. Salah satu diantara bidang tersebut adalah pemanfaatan jaringan komputer lokal atau sering disebut dengan Local Area Network (LAN). Efisiensi biaya, efisiensi tenaga, maupun efisiensi berbagai sumber daya yang ditawarkan oleh sistem jaringan komputer semakin memasyarakat dan semakin dibutuhkan terutama oleh organisasi- organisasi, perusahaan, instansi pemerintah maupun swasta, kalangan pendidikan, dan lain-lain, yang pada umumnya berjalan dengan melibatkan kerja dari sekelompok pengguna komputer. Pemanfaatan LAN untuk akses Internet secara bersama-sama sangat tepat untuk mendapatkan sumber informasi dan media telekomunikasi. Motivasi Kompetensi Dasar Indikator Materi Evaluasi Daftar Pustaka Selesai

  3. 3/25 Jelaskan menurut pendapat Anda, aktivitas dan media apa dari tayangan ini ! Bagaimana tatacara mengakses dan menggunakannya ? Jelaskan menurut pendapat Anda, aktivitas dan media apa dari tayangan ini ! Bagaimana tatacara mengakses dan menggunakannya ?

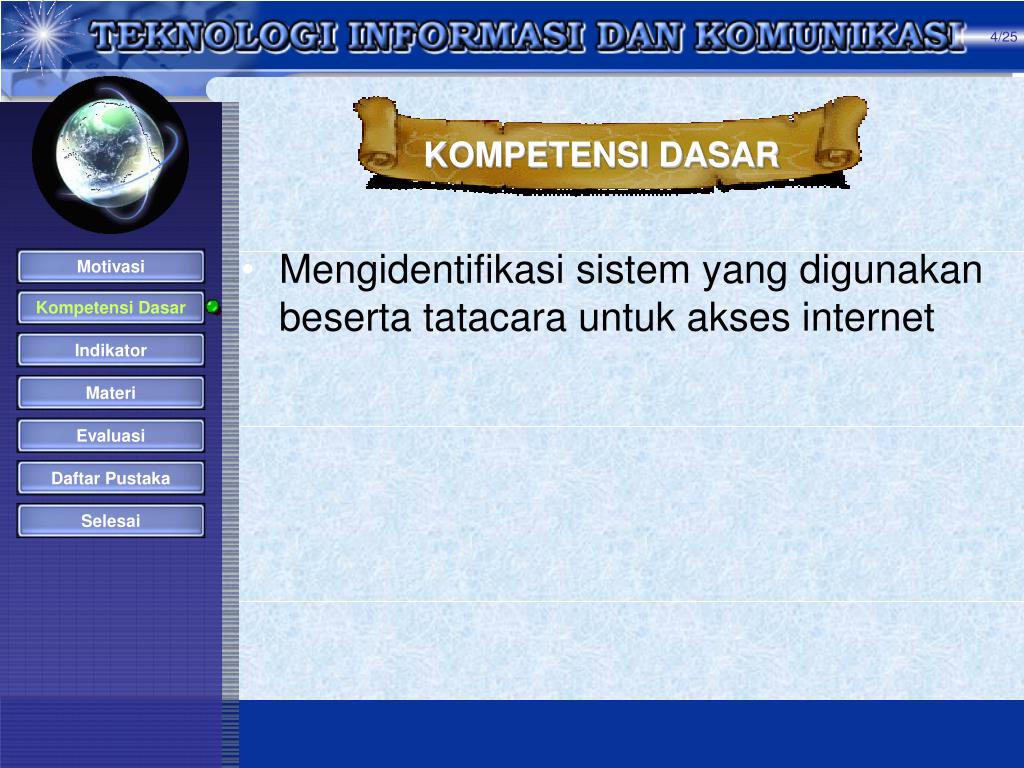

  4. KOMPETENSI DASAR Motivasi Kompetensi Dasar Indikator Materi Evaluasi Daftar Pustaka Selesai 4/25 • Mengidentifikasi sistem yang digunakan beserta tatacara untuk akses internet

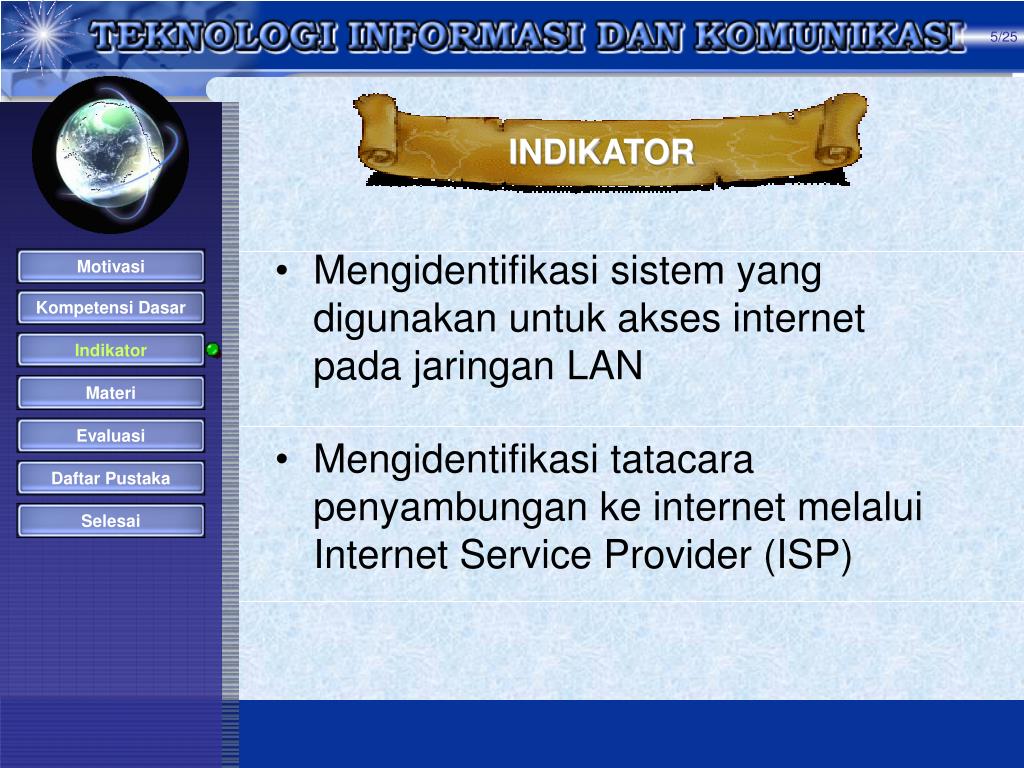

  5. INDIKATOR Motivasi Kompetensi Dasar Indikator Materi Evaluasi Daftar Pustaka Selesai 5/25 • Mengidentifikasi sistem yang digunakan untuk akses internet pada jaringan LAN • Mengidentifikasi tatacara penyambungan ke internet melalui Internet Service Provider (ISP)

  6. MATERI 6/25 JARINGAN KOMPUTER LOKAL LOCAL AREA NETWORK (LAN) Local Area Network Jaringan komputer adalah sebuah kumpulan komputer, printer dan peralatan lainnya yang terhubung. Informasi dan data bergerak melalui kabel-kabel/transmisi lain sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersama sama menggunakan hardware/software yang terhubung dengan jaringan. Local Area Network (LAN) /Jaringan Area Lokal. Sebuah LAN, adalah jaringan yang dibatasi oleh area yang relatif kecil, umumnya dibatasi oleh area lingkungan seperti sebuah perkantoran di sebuah gedung, atau sebuah sekolah, dan biasanya tidak jauh dari sekitar 1 km persegi. Sistem Opersai LAN Tipe & Topologi Instalasi Perangkat Berbagi Resource Internet Ke Menu Utama Local Area Network…… 1/1

  7. Materi 1 Sebelumnya MATERI 7/25 SISTEM OPERASI JARINGAN LAN • Sistem perangkat lunak digunakan untuk mengelola dan mengendalikan kinerja jaringan termasuk sistem operasi server, sistem pemantau kinerja jaringan, sistem pemantau bandwith serta sistem proteksi jaringan. • Beberapa contoh sistem operasi untuk jaringan antara lain : • Novell Netware ( www.novell.com ) • Microsoft Windows ( www.microsoft.com ) • Unix • Linux ( www.linux.com ) • Sistem operasi yang paling banyak digunakan oleh masyarakat Indonesia adalah Microsoft Windows tetapi pada masa sekarang juga banyak yang menggunakan Unix dan Linux Sistem Operasi LAN…… 1/1

  8. Materi 1 Berikutnya Sebelumnya MATERI 8/25 JARINGAN LAN TIPE DAN TOPOLOGI JARINGAN TIPE JARINGAN • 1.Peer-to-peer • Pada jaringan peer-to-peer setiap komputer akan dihubungkan langsung dengan komputer lain dalam jaringan, dimana tidak ada server yang berperan sebagai pengontrol. Setiap komputer dalam jaringan bisa berkomunikasi dengan komputer lain dengan posisi yang sama, meskipun demikian setiap orang di jaringan tetap membatasi hak akses dari orang lain dengan menggunakan password untuk melindungi file dan folder. • Jaringan peer-to-peer disarankan maksimum untuk 10 komputer. • Kelebihannya adalah mudah disetup dan dikelola serta biaya juga rendah. • Kekurangannya adalah perluasan terbatas dan Anda tidak dapat berkomunikasi atau mengakses data dari komputer lain jika komputer tersebut tidak menyala. Arah komunikasi Tipe & Topologi Jaringan…… 1/3

  9. Materi 1 Berikutnya Sebelumnya MATERI 9/25 JARINGAN LAN TIPE DAN TOPOLOGI JARINGAN TIPE JARINGAN • 2. Client/server • Pada jaringan client/server sebuah komputer server (induk) akan mengontrol akses kejaringan dan bekerja sebagai tempat penyimpanan pusat untuk file dan informasi dengan sekuriti yang terpusat • Jaringan client/server bisa diterapkan jaringan lebih dari 20 komputer. Client Client Server • Kelebihannya adalah server bisa berperan sebagai pusat penyimpanan data yang dapat dijangakau semua orang di jaringan, sekuriti bisa dikontrol secara terpusat dan aplikasi disa dijalankan dari server. • Kekurangannya adalah menuntut biaya tinggi, pengelolaan lebih rumit, dan jika server mati maka semua komputer client tidak dapat mengakses data dan menjalankan aplikasi di server. Client Client Arah komunikasi Tipe & Topologi Jaringan…… 2/3

  10. Materi 1 Sebelumnya MATERI 10/25 JARINGAN LAN TIPE DAN TOPOLOGI JARINGAN TOPOLOGI JARINGAN Tujuan dari jaringan komputer adalah untuk menghubungkan jaringan-jaringan yang ada dalam jaringan tersebut sehingga informasi dapat ditransfer dari satu lokasi ke lokasi yang lain. Karena suatu instansi memiliki keinginan/ kebutuhan yang berbeda-beda maka terdapat berbagai cara jaringan terminal-terminal dapat dihubungkan. Struktur Geometric ini disebut dengan LAN Topologies. Topologi Bus Topologi Star Terdapat enam Network Topologi yaitu : Bus, Star, Mesh, Ring, Bustree, Hybrid Untuk topologi jaringan penulis menyarankan menggunakan topologi STAR sebab selain lebih cepat, jika salah satu hubungan terputus, network masih tetak berfungsi Topologi Ring Topologi Mesh Tipe & Topologi Jaringan…… 3/3

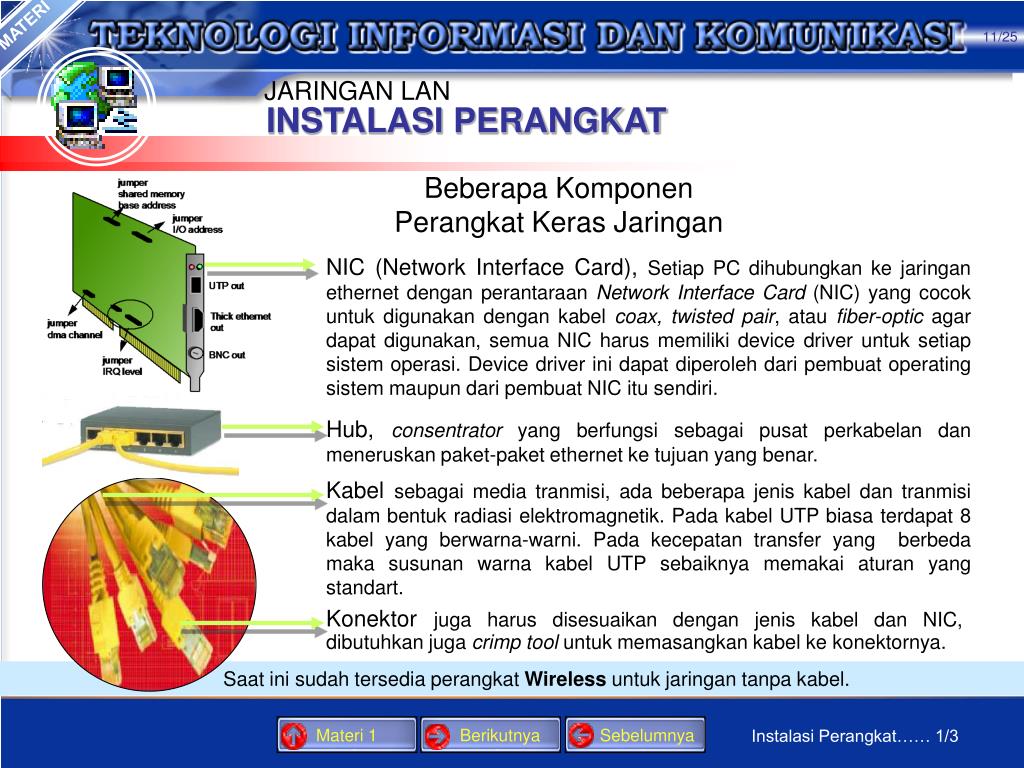

  11. Materi 1 Berikutnya Sebelumnya MATERI 11/25 JARINGAN LAN INSTALASI PERANGKAT Beberapa Komponen Perangkat Keras Jaringan MATERI NIC (Network Interface Card), Setiap PC dihubungkan ke jaringan ethernet dengan perantaraan Network Interface Card (NIC) yang cocok untuk digunakan dengan kabel coax, twisted pair, atau fiber-optic agar dapat digunakan, semua NIC harus memiliki device driver untuk setiap sistem operasi. Device driver ini dapat diperoleh dari pembuat operating sistem maupun dari pembuat NIC itu sendiri. Hub, consentrator yang berfungsi sebagai pusat perkabelan dan meneruskan paket-paket ethernet ke tujuan yang benar. Kabel sebagai media tranmisi, ada beberapa jenis kabel dan tranmisi dalam bentuk radiasi elektromagnetik. Pada kabel UTP biasa terdapat 8 kabel yang berwarna-warni. Pada kecepatan transfer yang berbeda maka susunan warna kabel UTP sebaiknya memakai aturan yang standart. Konektor juga harus disesuaikan dengan jenis kabel dan NIC, dibutuhkan juga crimp tool untuk memasangkan kabel ke konektornya. Saat ini sudah tersedia perangkat Wireless untuk jaringan tanpa kabel. Instalasi Perangkat…… 1/3

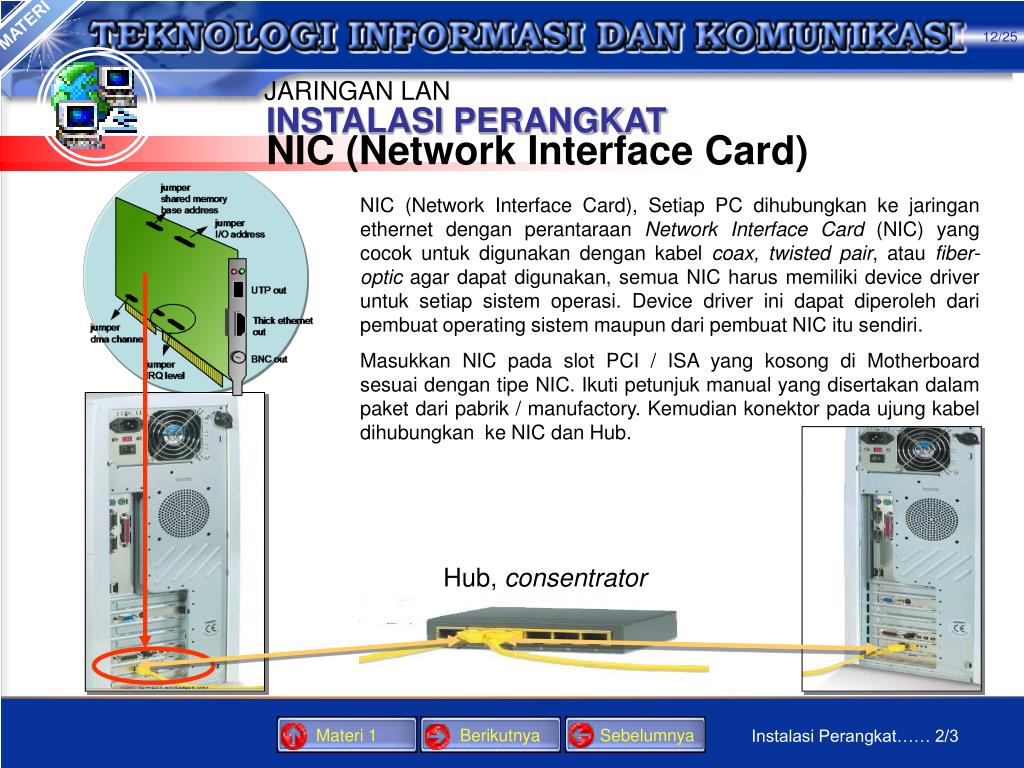

  12. Materi 1 Berikutnya Sebelumnya MATERI 12/25 JARINGAN LAN INSTALASI PERANGKAT NIC (Network Interface Card) NIC (Network Interface Card), Setiap PC dihubungkan ke jaringan ethernet dengan perantaraan Network Interface Card (NIC) yang cocok untuk digunakan dengan kabel coax, twisted pair, atau fiber-optic agar dapat digunakan, semua NIC harus memiliki device driver untuk setiap sistem operasi. Device driver ini dapat diperoleh dari pembuat operating sistem maupun dari pembuat NIC itu sendiri. Masukkan NIC pada slot PCI / ISA yang kosong di Motherboard sesuai dengan tipe NIC. Ikuti petunjuk manual yang disertakan dalam paket dari pabrik / manufactory. Kemudian konektor pada ujung kabel dihubungkan ke NIC dan Hub. MATERI Hub, consentrator Instalasi Perangkat…… 2/3

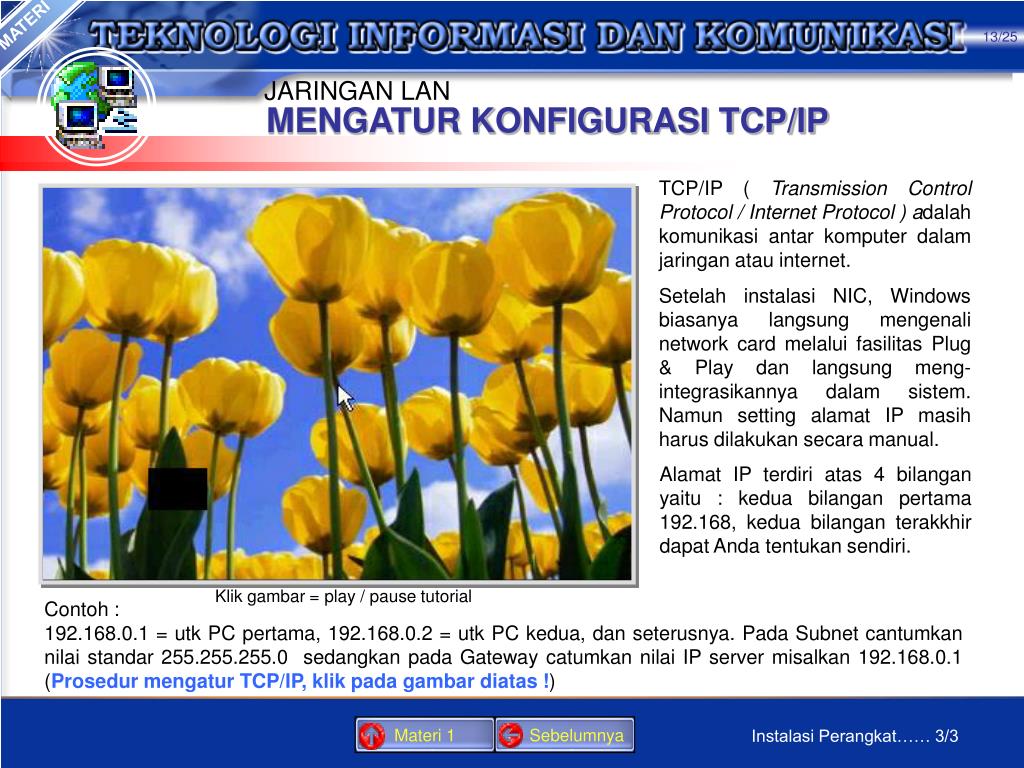

  13. Materi 1 Sebelumnya MATERI 13/25 JARINGAN LAN MENGATUR KONFIGURASI TCP/IP TCP/IP ( Transmission Control Protocol / Internet Protocol ) adalah komunikasi antar komputer dalam jaringan atau internet. Setelah instalasi NIC, Windows biasanya langsung mengenali network card melalui fasilitas Plug & Play dan langsung meng-integrasikannya dalam sistem. Namun setting alamat IP masih harus dilakukan secara manual. Alamat IP terdiri atas 4 bilangan yaitu : kedua bilangan pertama 192.168, kedua bilangan terakkhir dapat Anda tentukan sendiri. Klik gambar = play / pause tutorial Contoh : 192.168.0.1 = utk PC pertama, 192.168.0.2 = utk PC kedua, dan seterusnya. Pada Subnet cantumkan nilai standar 255.255.255.0 sedangkan pada Gateway catumkan nilai IP server misalkan 192.168.0.1 (Prosedur mengatur TCP/IP, klik pada gambar diatas!) Instalasi Perangkat…… 3/3

  14. Materi 1 Berikutnya Sebelumnya MATERI 14/25 JARINGAN LAN BERBAGI RESOURCE Dengan berbagi file dan printer, berarti Anda memberikan akses ke hardware dan software bagi peserta network lainnya. Sebelumnya pikirkan dulu apakah Anda ingin memberikan semua hak akses kepada setipa pengguna atau tidak. Agar pengguna lain dapat mengakses PC Anda, mereka harus memiliki account pengguna pada sistem PC Anda.(Prosedur membuat account, klik pada gambar samping kiri !) Klik gambar = play / pause tutorial Tahap selanjutnya adalah sharing pada drive atau folder yang diinginkan. Berbagi Resource…… 1/2

  15. Materi 1 Sebelumnya MATERI 15/25 JARINGAN LAN BERBAGI RESOURCE Berbagi file dan printer, berarti memberikan hak akses ke hardware dan software bagi peserta network lain, tetapi harus dipertimbangkan terlebih dahulu tipe hak akses tersebut apakah Full, Change (Read/ Write Access), ataukah Read (Read Only), hal ini penting untuk menjaga keamanan dari penyalahgunaan data atau program dan perangkat. Untuk berbagi file, folder atau drive klik kanan pada folder/ drive dan pilih ‘Sharing and Security…’ Klik gambar = play / pause tutorial klik pada gambar diatas ! Selanjutnya ikuti langkah yang akan dijalankan pada tutorial, klik pada gambar diatas !. Demikian juga untuk berbagi printer : dari Setting, Printer and Faxes, pilih printer, Sharing. Berbagi Resource…… 2/2

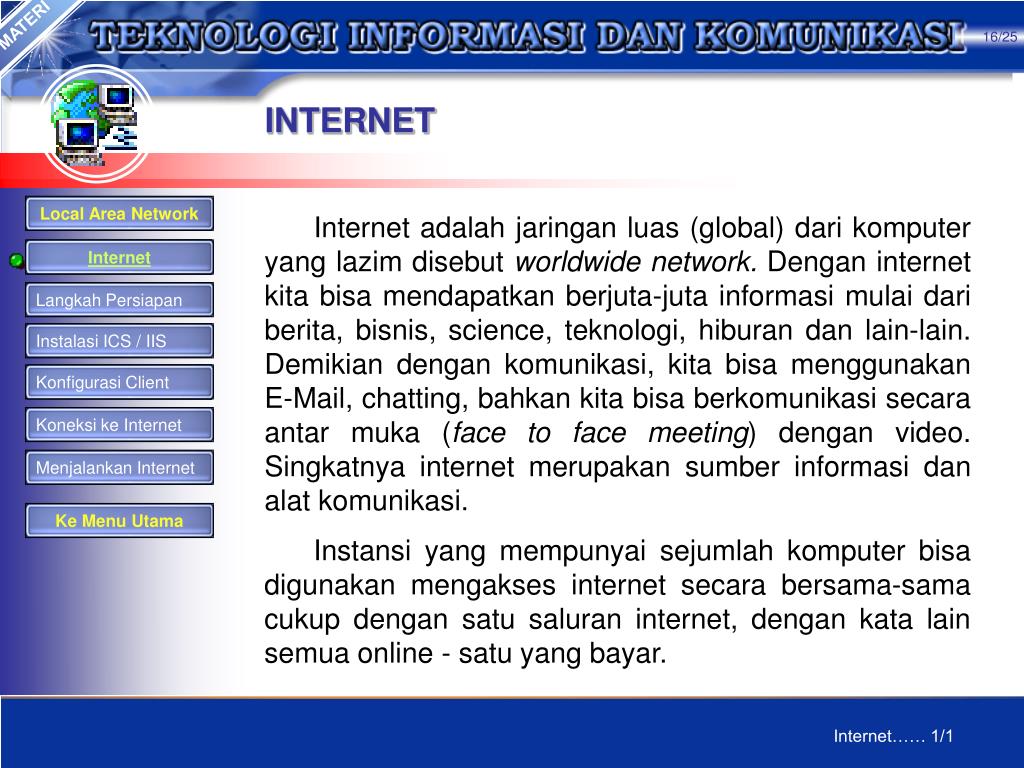

  16. MATERI 16/25 INTERNET Local Area Network • Internet adalah jaringan luas (global) dari komputer yang lazim disebut worldwide network. Dengan internet kita bisa mendapatkan berjuta-juta informasi mulai dari berita, bisnis, science, teknologi, hiburan dan lain-lain. Demikian dengan komunikasi, kita bisa menggunakan E-Mail, chatting, bahkan kita bisa berkomunikasi secara antar muka (face to face meeting) dengan video. Singkatnya internet merupakan sumber informasi dan alat komunikasi. Internet Langkah Persiapan Instalasi ICS / IIS Konfigurasi Client Koneksi ke Internet Menjalankan Internet Ke Menu Utama • Instansi yang mempunyai sejumlah komputer bisa digunakan mengakses internet secara bersama-sama cukup dengan satu saluran internet, dengan kata lain semua online - satu yang bayar. Internet…… 1/1

  17. Materi 2 Sebelumnya MATERI 17/25 KONENSI KE INTERNET LANGKAH-LANGKAH MEMASANG INTERNET • Secara garis besar langkah-langkah dalam memasang internet adalah : • Mendaftarkan diri ke ISP (Internet Service Provider) yaitu perusahaan penyedia jasa internet, misalkan MegaNet, Indonet, dan sebagainya, atau langsung tanpa mendaftarkan diri yaitu melalui jasa telkom (TelkomNet). • Instalasi browser, program internet yang sering digunakan adalah Internet Explore atau Netscape. • Menginstal ICS/IIS jika satu saluran internet digunakan untuk beberapa komputer (LAN). • Mengkonfigurasi Client pada LAN. • Memasang modem dan kabel. • Membuat Dial-Up untuk koneksi ke Internet. Langkah-langkah…… 1/1

  18. Materi 2 Berikutnya Sebelumnya MATERI 18/25 KONENSI KE INTERNET INSTALASI ICS/IIS • ICS (Internet Connection Sharing) menyediakan kemungkinan untuk memanfaatkan sebuah saluran internet pada beberapa PC secara bersama-sama. PC yang digunakan sebagai server harus dioperasikan dengan Windows 98SE, Me, 2000, XP atau Windows 2003 Server. Untuk PC lainnya bisa menggunakan Windows versi apa saja. • Windows 98/Me • ICS tidak diinstalasikan sebagai pilihan default dalam Windows 98/Me, langkah instal ICS adalah : • Sediakan sebuah disket yang telah diformat dan CD Windows • Dalam Control Panel pilih ‘Add/Remove Program | Windows-Setup | Internet Tools | Detail’ kemudian aktifkan ‘Internet Connection Sharing’ dan lanjutkan dengan klik ‘OK’ • Langkah selanjutnya ikuti langkah dari Configuration Wizard, pilih koneksi yang dipakai, masukkan disket kosong agar Windows dapat menuliskan program instalasi untuk client yaitu ICSGLSET. Instalasi ICS/IIS…… 1/2

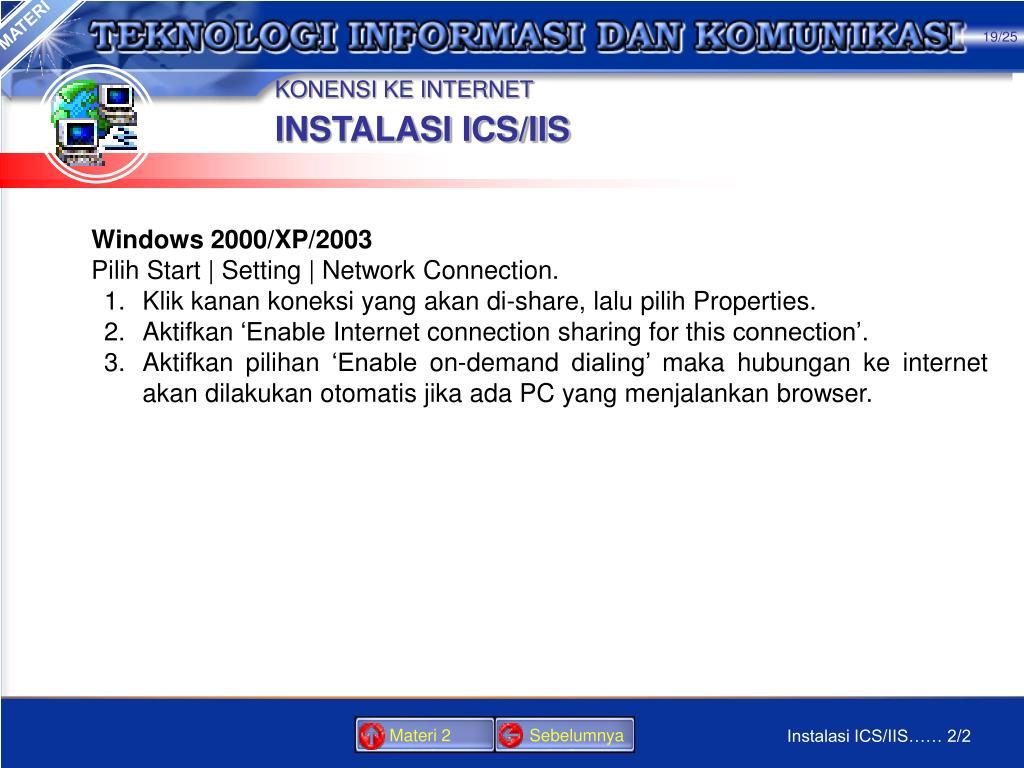

  19. Materi 2 Sebelumnya MATERI 19/25 KONENSI KE INTERNET INSTALASI ICS/IIS • Windows 2000/XP/2003 • Pilih Start | Setting | Network Connection. • Klik kanan koneksi yang akan di-share, lalu pilih Properties. • Aktifkan ‘Enable Internet connection sharing for this connection’. • Aktifkan pilihan ‘Enable on-demand dialing’ maka hubungan ke internet akan dilakukan otomatis jika ada PC yang menjalankan browser. Instalasi ICS/IIS…… 2/2

  20. Materi 2 Sebelumnya MATERI 20/25 KONENSI KE INTERNET KONFIGURASI CLIENT UNTUK ICS • Client: Windows 98/Me/2000 • Server: Windows 98/Me • Masukkan disket yang berisi proragam ICSGLSET dan jalankan file instalasi tersebut. Jika Anda membuka sebuah aplikasi yang membutuhkan hubungan ke internet maka secara otomatis server akan membangun hubungan ke web. • Client dan Server Windows 2000/XP/2003 • Hanya diperlukan sedikit perbahan pada protokol TCP/IP : • Klik kanan ‘My Network Places’, pilih ‘Properties’ • Klik kanan ‘LAN-Connections’, pilih ‘Properties’, klik dua kali ‘Internet Protokol (TCP/IP)’ • Cantumkan alamat IP dari PC Server (192.168.0.x) pada Default gateway • Cantumkan alamat provider anda (ISP), contoh Telkomnet : • Primary DNS : 202.134.0.155 • Secondary DNS:202.134.2.5 Konfigurasi Client…… 1/1

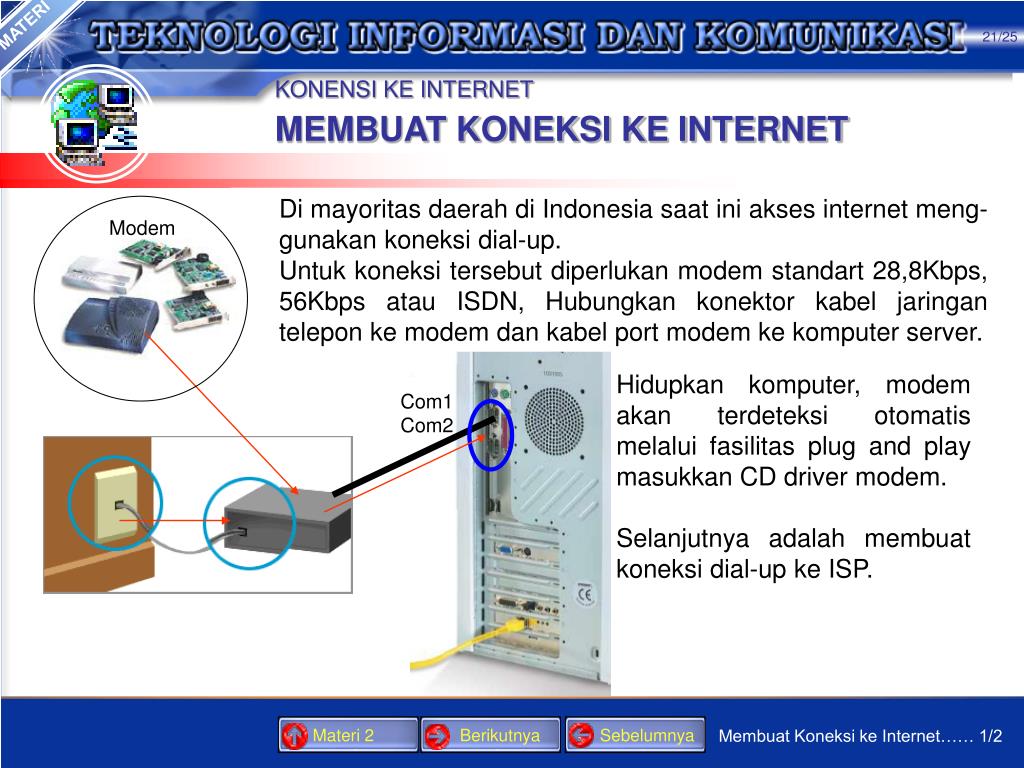

  21. Materi 2 Berikutnya Sebelumnya MATERI 21/25 KONENSI KE INTERNET MEMBUAT KONEKSI KE INTERNET • Di mayoritas daerah di Indonesia saat ini akses internet meng-gunakan koneksi dial-up. • Untuk koneksi tersebut diperlukan modem standart 28,8Kbps, 56Kbps atau ISDN, Hubungkan konektor kabel jaringan telepon ke modem dan kabel port modem ke komputer server. Modem Hidupkan komputer, modem akan terdeteksi otomatis melalui fasilitas plug and play masukkan CD driver modem. Selanjutnya adalah membuat koneksi dial-up ke ISP. Com1 Com2 Membuat Koneksi ke Internet…… 1/2

  22. Materi 2 Sebelumnya MATERI 22/25 KONENSI KE INTERNET MEMBUAT KONEKSI KE INTERNET • Koneksi Dial-Up • Langkah membuat koneksi dial-up adalah : • Klik Start • Pilih Control Panel • Pilih Network Connection • Pilih New Connection Wizard Klik gambar = play / pause tutorial • Langkah selanjutnya ikuti New Connection Wizard, lebih jelasnya silahkan jalankan tutorial, dengan klik pada gambar diatas. Membuat Koneksi ke Internet…… 2/2

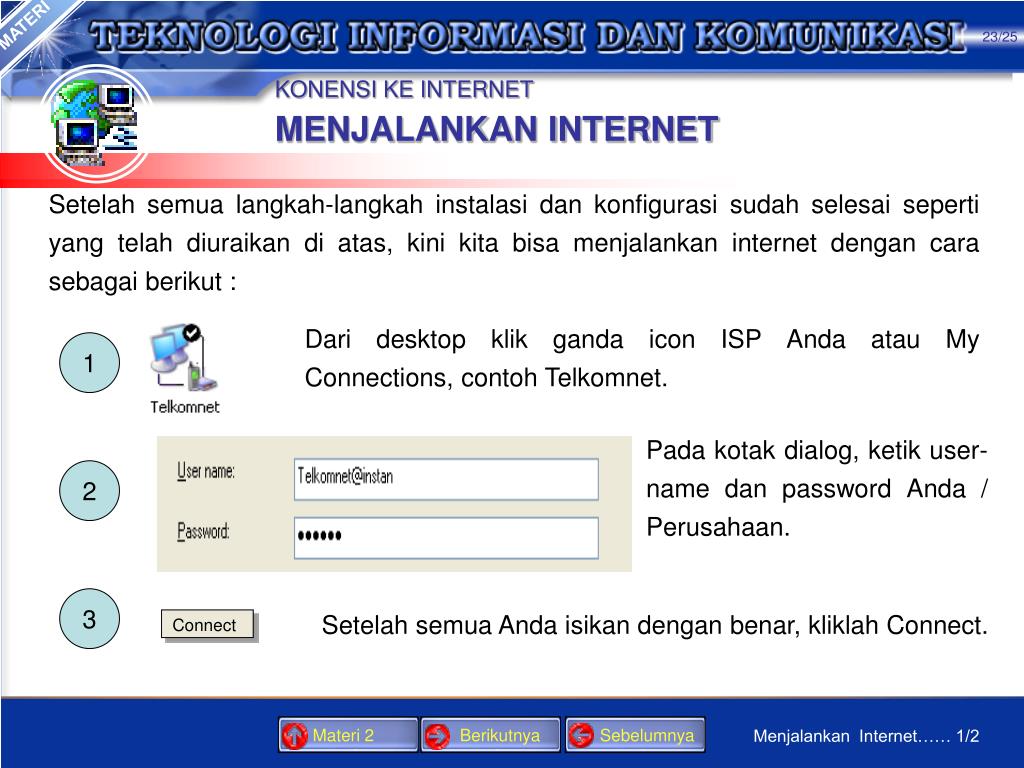

  23. Materi 2 Berikutnya Sebelumnya MATERI 23/25 KONENSI KE INTERNET MENJALANKAN INTERNET • Setelah semua langkah-langkah instalasi dan konfigurasi sudah selesai seperti yang telah diuraikan di atas, kini kita bisa menjalankan internet dengan cara sebagai berikut : • Dari desktop klik ganda icon ISP Anda atau My Connections, contoh Telkomnet. 1 • Pada kotak dialog, ketik user-name dan password Anda / Perusahaan. 2 3 • Setelah semua Anda isikan dengan benar, kliklah Connect. Connect Menjalankan Internet…… 1/2

  24. Materi 2 Sebelumnya MATERI 24/25 KONENSI KE INTERNET MENJALANKAN INTERNET • Selanjutnya Anda bisa berselancar ke website yang Anda inginkan ! Ketik alamat website Menjalankan Internet…… 2/2

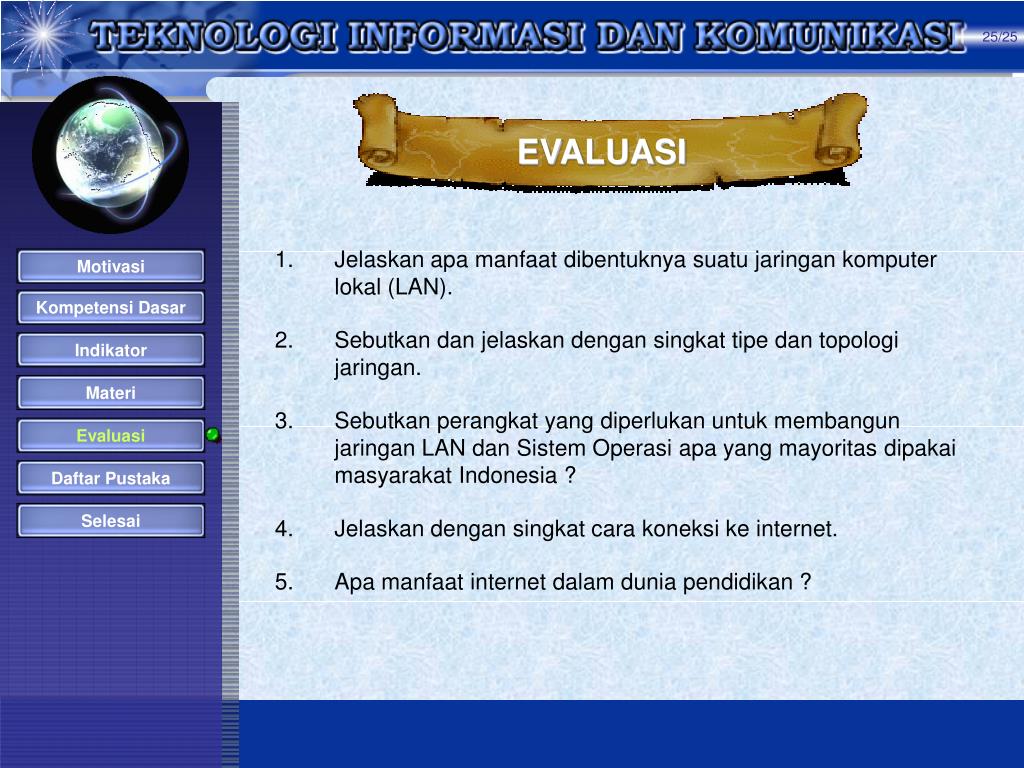

  25. EVALUASI Motivasi Kompetensi Dasar Indikator Materi Evaluasi Daftar Pustaka Selesai 25/25 • Jelaskan apa manfaat dibentuknya suatu jaringan komputer lokal (LAN). • Sebutkan dan jelaskan dengan singkat tipe dan topologi jaringan. • Sebutkan perangkat yang diperlukan untuk membangun jaringan LAN dan Sistem Operasi apa yang mayoritas dipakai masyarakat Indonesia ? • Jelaskan dengan singkat cara koneksi ke internet. • Apa manfaat internet dalam dunia pendidikan ?

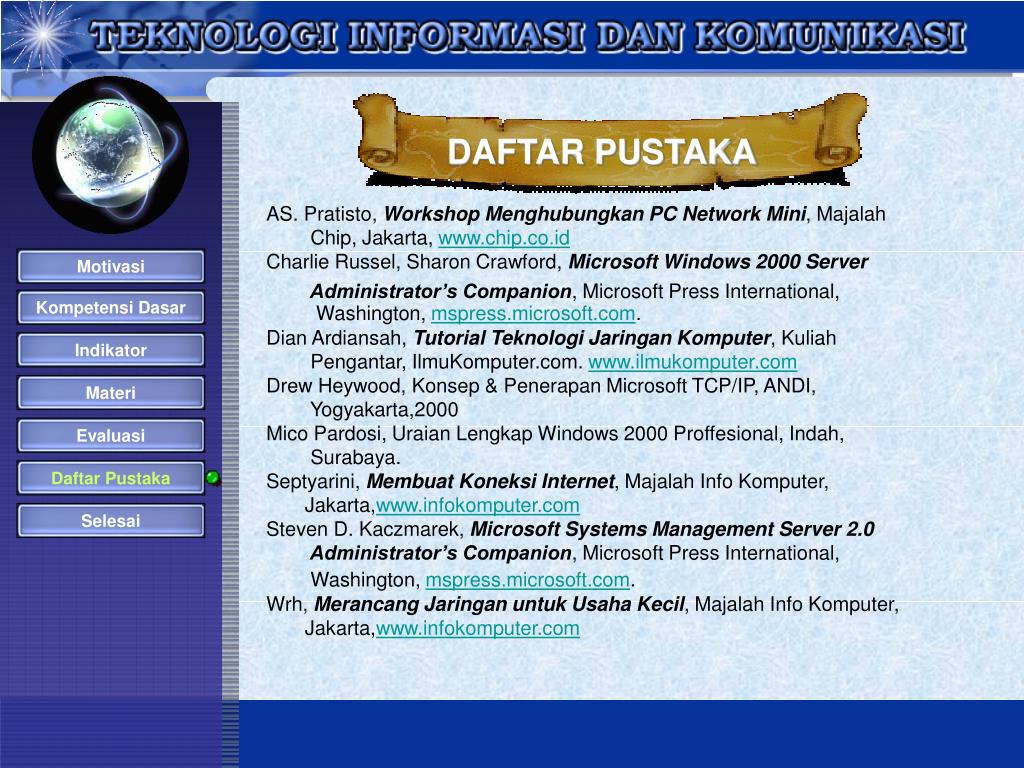

  26. DAFTAR PUSTAKA Motivasi Kompetensi Dasar Indikator Materi Evaluasi Daftar Pustaka Selesai AS. Pratisto, Workshop Menghubungkan PC Network Mini, Majalah Chip, Jakarta, www.chip.co.id Charlie Russel, Sharon Crawford, Microsoft Windows 2000 Server Administrator’s Companion, Microsoft Press International, Washington, mspress.microsoft.com. Dian Ardiansah, Tutorial Teknologi Jaringan Komputer, Kuliah Pengantar, IlmuKomputer.com. www.ilmukomputer.com Drew Heywood, Konsep & Penerapan Microsoft TCP/IP, ANDI, Yogyakarta,2000 Mico Pardosi, Uraian Lengkap Windows 2000 Proffesional, Indah, Surabaya. Septyarini, Membuat Koneksi Internet, Majalah Info Komputer, Jakarta,www.infokomputer.com Steven D. Kaczmarek, Microsoft Systems Management Server 2.0 Administrator’s Companion, Microsoft Press International, Washington, mspress.microsoft.com. Wrh, Merancang Jaringan untuk Usaha Kecil, Majalah Info Komputer, Jakarta,www.infokomputer.com

  27. Program Pembelajaran TIK ini dibuat dengan menggunakan program Microsoft PowerPoint 2003, screen recorder River Past versi trial untuk membuat tutorial, dan Photoshop untuk membuat background, serta gambar / animasi yang kami download dari internet. Penulis menyadari bahwa Program Pembelajaran TIK ini masih jauh dari kesempurnaan, maka kritik dan saran dari segala pihak sangat kami harapkan untuk penyempurnaan Program Pembelajaran ini. TERIMA KASIH Keluar
