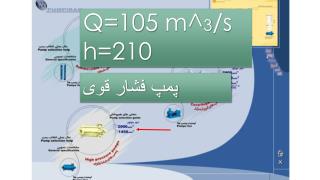

Q=105 m^ 3 /s h=210

Q=105 m^ 3 /s h=210. پمپ فشار قوی. با قرار دادن محل درست نمایشگر ماوس آن را در محلی که دبی و ارتفاع مطلوب باشد را قرار می دهیم. در موتورهای با دور1450با مشخصه های فوق پمپ wkl 125/6 مناسب می باشد . بعد از کلیک کردن منحنی های این پمپ نمایان می شود. Q=105 m^ 3 /s H=210 m.

malise
Download Presentation

Q=105 m^ 3 /s h=210

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Q=105 m^3/sh=210 پمپ فشار قوی

  2. با قرار دادن محل درست نمایشگر ماوس آن را در محلی که دبی و ارتفاع مطلوب باشد را قرار می دهیم. در موتورهای با دور1450با مشخصه های فوق پمپwkl 125/6 مناسب می باشد. بعد از کلیک کردن منحنی های این پمپ نمایان می شود. Q=105 m^3/sH=210 m

  3. در این مرحله ابتدا دبی 105 را از محور بالا آمده تا نمودارهای قطرهای آن را قطع نماید و از نقطه مقابل برخوردها ارتفاع ها را بدست می آوریم: H=210 طبق رابطه n=H/h تعداد طبقات را بدست می آوریم: h=38 برای قطر 320*24 h=31 برای قطر 295 h=29 برای قطر 295* (285) 5/52 برای قطر 320*24 برای قطر 295 6 برای قطر 295* (285) 7 چون اعشاری هستند مناسب نیستند

  4. در این حالت ارتفاعی فرضی بین دو قطر بالایی و پایینی که 30 و 35 می بالشد را در فرمول اعمال می کنیم تا اعداد صحیح بدست آید. کمترین تعداد را انتخاب می کنیم N=6 N=7 راندمان حدود 68 درصد پمپ wkl 125/6 6 طبقه با قطر 310

  5. با روش میانیابی قطر مربوطه را پیدا می کنیم. d= 309/28mm~310

  6. در این مرحله داده های بدست آمده را با جدول زیر مقایسه می نماییم بدین صورت که در قسمت آبدهی بین ارتفاع های 150 و 100 دبی مورد نظر را در پایین که بین 212 و 196 است را قطع می کند که در قسمت تعداد طبقات 6a را نمایان می کند که در این مرحله تعداد طبقات درست می باشد. در این قسمت قطر پروانه مشخص شده که با قطر بدست آمده برار می باشد توان پمپ kw160می باشد

  7. منحنی های همپوشانی در دور 2900 برای انواع پمپهای wkl80 تفاوتی وجود ندارد.

  8. در این حالت ارتفاعی فرضی بین دو قطر بالایی و پایینی که 60و 31می بالشد را در فرمول اعمال می کنیم تا اعداد صحیح بدست آید. h=60 برای قطر 320*17 کمترین تعداد را انتخاب می کنیم h=50 برای قطر 205 h=31 برای قطر 205* (180) 3/5 راندمان حدود 68 درصد پمپ wkl 125/6 6 طبقه با قطر 310 4/2 6/5 چون اعشاری هستند مناسب نیستند

  9. در این حالت ارتفاعی فرضی بین دو قطر بالایی و پایینی که 60و 31می بالشد را در فرمول اعمال می کنیم تا اعداد صحیح بدست آید. h=60 برای قطر 320*17 h=50 برای قطر 205 h=31 برای قطر 205* (180) کمترین تعداد را انتخاب می کنیم N=4 N=5 N=6

  10. با روش میانیابی قطر مربوطه را پیدا می کنیم. h=60 برای قطر 320*17 d= 210 mm h=50 برای قطر 205 h=31 برای قطر 205* (180) راندمان حدود 72 درصد پمپ wkl 80 4 طبقه با قطر 210

  11. در این مرحله داده های بدست آمده را با جدول زیر مقایسه می نماییم بدین صورت که در قسمت آبدهی بین ارتفاع های 212 و 240 دبی مورد نظر را در پایین که بین 80 و 110 است را قطع می کند که در قسمت تعداد طبقات 4a را نمایان می کند که در این مرحله تعداد طبقات درست می باشد. در این قسمت قطر پروانه 210 مشخص شده که با قطر بدست آمده برابر می باشد توان پمپ kw110می باشد

  12. حمید سقای صحرانورد • 890592995
