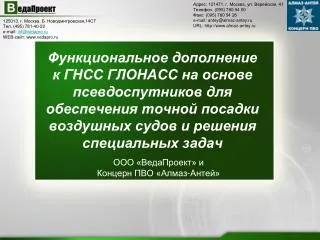

ООО «ВедаПроект» и Концерн ПВО «Алмаз-Антей»

Адрес: 121471, г. Москва, ул. Верейская, 41 Телефон: (095) 780 54 00 Факс: (095) 780 54 26 e-mail: antey@almaz-antey.ru URL: http://www.almaz-antey.ru. 125013 , г. Москва, Б. Новодмитровская,14С7 Тел. (495) 781-40-22 e-mail: inf@vedapro.ru WEB- сайт : www.vedapro.ru.

margot
Download Presentation

ООО «ВедаПроект» и Концерн ПВО «Алмаз-Антей»

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Адрес: 121471, г. Москва, ул. Верейская, 41 Телефон: (095) 780 54 00 Факс: (095) 780 54 26 e-mail: antey@almaz-antey.ru URL: http://www.almaz-antey.ru 125013, г. Москва, Б. Новодмитровская,14С7Тел. (495) 781-40-22e-mail: inf@vedapro.ruWEB-сайт: www.vedapro.ru Функциональное дополнение к ГНСС ГЛОНАСС на основе псевдоспутников для обеспечения точной посадки воздушных судов и решения специальных задач ООО «ВедаПроект» иКонцерн ПВО «Алмаз-Антей»

  2. Локальная радионавигационная система Наземное дополнение к системе ГЛОНАСС на основе псевдоспутников. Разработано ООО «ВедаПроект» совместно с Концерном ПВО «Алмаз-Антей». Локальная радионавигационная система (ЛРНС) предназначена для обеспечения высокоточной навигации в условиях затруднения приема сигналов ГНСС GPS/ГЛОНАСС вследствие непреднамеренных и преднамеренных помех, внутри помещений, в условиях Крайнего Севера и т.п.

  3. Наземное дополнение к GSP/ГЛОНАСС Сеть наземных псевдоспутников, излучает сигнал, схожий по параметрам с сигналом GPS/ГЛОНАСС, который может быть принят обычным приемником GPS/ГЛОНАСС, с минимальным программными модификациями. Наземное функциональное дополнение позволяет: • Увеличить точность позиционирования до 5-10 см за счет отсутствия у наземных станций эфемеридных и ионосферных погрешностей, а также за счет геометрически оптимального размещения псевдоспутников. • Увеличить мощность сигнала, за счет чего многократно повысить устойчивость к РЭБ. • Обеспечить навигацию внутри помещений. • Обеспечить возможность работы с «длинными кодами» типа ВТ. Космическая группировка Более мощный сигнал. Отсутствие эфемеридных и ионосферных погрешностей Наземные псевдоспутники Приемник GPS/ГЛОНАСС

  4. Структура система локальной навигации на основе псевдоспутников Потребитель Навигационныеспутники для опциональнойсинхронизациисистемы Обратная связь Обратная связь Обратная связь Обратная связь Контрольно-корректирующая станция Собственный рубидиевый генератор (опционально) псевдоспутники LAN LAN псевдоспутники LAN LAN LAN WiFi WiFi

  5. Структура элементов системы. Передача на частотах ГЛОНАСС и L2 GPS Псевдоспутник Навигационныйприемник Контрольно-корректирующая станция Передающая антенна RS-232 к индикатору Приемная антенна спутниковой навигационной системы (опционально) Приемная антенна Приемная антенна псевдоспутников Усилитель мощности Рубидиевый генератор частоты (опционально) Обычный приемник GPS/ГЛОНАСС с небольшими программными модификациями Подключение питания УМ Смеситель Выход1.2 ГГц и 1.6 ГГц Навигационный передатчик Навигационный приемник RS-232начал. настройка LANуправление и подстройка Управляющая ЭВМ

  6. Гибкие возможности передачи сигналов на других частотах Псевдоспутник Навигационныйприемник Контрольно-корректирующая станция Конвертор частоты вниз Приемная антенна Приемная антенна спутниковой навигационной системы (опционально) Приемная антенна псевдоспутников Конвертор частоты вниз Выход ПЧ 500 МГц Навигационный приемник Выход опорной частоты 10 МГц Выход опорной частоты 10 МГц Вход на частоте L1 GPS Выход опорной частоты 10 МГц Навигационный передатчик Смеситель Управляющая ЭВМ Конвертор частоты вверх

  7. Гибкие возможности передачи сигналов на различных частотах • Передача сигналов в диапазоне L1, L2 ГЛОНАСС Излучение на литерах 8-12, не используемых в данное время спутниками ГЛОНАСС. • Передача сигнала на частоте L2 GPS Передача навигационных сигналов на военной частоте GPS (L2) с использованием кодовой модуляции с кодами L1 или собственных кодов. • Передача сигналов на любой другой частоте с использованием внешнего конвертора частот При подключении к системе внешнего конвертора частот (для чего у системы имеется выход опорного генератора частоты 10 МГц) имеется возможность излучения на любой другой частоте.

  8. Гибкие возможности СВЧ-тракта • Антенны для ближней и дальней зоны. • Антенные коммутаторы. • Конверторы частот на 2.4ГГц, 5ГГц, 6ГГц. • Усилители мощности от 1 Вт до 10 Вт.

  9. Преимущества схемы • Обратная связь Обратная связь между псевдоспутником и контрольно-корректирующей станцией обеспечивает подстройку псевдоспутников и обеспечивает их мониторинг. • Предельно дешевые псевдоспутники Низкая стоимость обеспечивает возможность установки большого числа псевдоспутников по всей протяженности захода на посадку воздушных судов. • Независимость от синхронизации с ГНСС Наличие собственного высокоточного рубидиевого генератора обеспечивает возможность автономной работы системы.

  10. Интеграция с приемно-измерительной аппаратурой ЛА • Передача точных координат и скоростей движения на бортовой вычислитель ЛА по выходной линии интерфейса ARINC-429. • Прием команд управления по входной линии интерфейса ARINC-429. • Синхронизация протокола ARINC-429 по ARINC-743A. Обмен даннымиARINC-429 (Вход и выход) Преобразователь протоколов Навигационный. приемник К бортовому вычислителю Сихронизация ARINC-743A RS-232 Антенна

  11. Интеграция с приемно-измерительной аппаратурой • Красноярского радиотехнического завода; • Ижевского радиозавода; • КБ НАВИС. Планируется, что в ближайшем будущем, прием сигналов локальных навигационных полей будет возможен на следующие приемники GPS/ГЛОНАСС, производства:

  12. Анализ мирового опыта и перспективы развития псевдоспутников для обеспечения точной навигации

  13. США планируют размещение элементов локальный навигационной системы на аэростатах • Разработка компании Raytheon. • Радиус покрытия навигационным полем 200-500 км. Псевдоспутники на аэростатах Приемник GPS/ГЛОНАСС 200-500 км

  14. Системы посадки воздушных судов • Американская версия GBAS (LORAN) в качестве одной из подсистемвключает в себя аэродромные псевдоспутники (APL). • По сообщениям открытой печати, в США планируется к 2020 году обеспечить возможностями беспилотного ведения боевых действий ( включая полностью автоматическую посадку) до 30% боевых самолетов.

  15. Самолет Х-31 фирм BOEING/EADS • На экспериментальном самолете Самолет Х-31 фирм BOEING/EADS по программе «VECTOR» ещё в 2000 году отработана система автоматической посадки с использованием навигационной системы на основе псевдоспутников – IBLS (Integrity Beacon Landing System)

  16. Морские радионавигационные системы • Морские ЛРНС используют в качестве средств линий передачи данных (ЛПД) всенаправленные средневолновые радиомаяки (РМ) с дальностью действия до 200 км. Такие маяки размещены в США практически по всему побережью, по периметру о. Исландия, по побережью Италии и в других странах Европы. РМ размещены также вдоль побережья Австралии, имеются также в Китае, Индии, Южной Африке, Великобритании, Канаде и в ряде других стран. • Морские ЛРНС в Норвегии, отдельных районах Финляндии, в Исландии включают псевдоспутники. В США планируется использование псевдоспутников для морских ЛРНС.

  17. Внедрение дифференциальной подсистемы ГНСС на базе радиомаяков для морского и речного транспорта предусмотрено Федеральной целевой программой • Внедрение дифференциальной подсистемы ГНСС на базе радиомаяков для морского и речного транспорта предусмотрено Федеральной целевой программой, утвержденной Постановлением Правительства РФ от 15.11.97 г. № 1435. Проведение этих работ определено также Российским радионавигационным планом, проектом Федеральной целевой программы «Мировой океан» и Решением Координационного совета по использованию системы ГЛОНАСС. Сеть таких ЛФД, работающих по системам ГЛОНАСС и GPS, будет охватывать также все побережье России и акватории прилегающих морей.

  18. Аспекты национальной технической политики США в области функциональных дополнений системы GPS Начальник Главного штаба ВВС США генерал Нортона Шварц, 20 января 2010 года: «Повседневная зависимость военных от GPS хорошо известна. GPS полностью изменила все, что касается ведения боевых действий: от планирования операций до применения боеприпасов. Поскольку эта наша зависимость от GPS только возрастает, физики исследовательской лаборатории ВВС изучают новые многообещающие технологии типа холодного атома, псевдоспутников, а также инерциальных систем на основе цифровых карт рельефа местности и лазерных радаров, которые ведут к созданию сверхточных, менее зависимых от орбитальных GPS систем. Мне представляется необычайно важным сокращение зависимости вооруженных сил от орбитальных GPS в пользу достижения еще более высокой точности и меньшей уязвимости для помех противника».

  19. Аспекты национальной технической политики США в области функциональных дополнений системы GPS • Обеспечение устойчивости навигационных систем в условиях подавления ГНСС, в т.ч. – подавления ГНСС средствами РЭБ противника на театре военных действий. • Средствами обеспечения устойчивости к подавлению ГНСС названы локальные дополнения. • В документе предусматривается развитие аэродромных псевдоспутников (APL) в качестве подсистемы LAAS. Нормативный документ США в области политики развития ГНСС «GPS» - «Federal Radionavigation System» (2001 г. ). Приоритетными задачами названы:

  20. Аспекты национальной технической политики США в области функциональных дополнений системы GPS 8 декабря 2004 года Президент США утвердил новую национальную политику, которая определяет основные направления и пути реализации программ создания систем координатно-временного и навигационного обеспечения. «Политика» предусматривает необходимость координатно-временного обеспечения гражданский потребителей и вооруженных сил США в условиях подавления сигналов GPS вероятным противником.

  21. Сферы применения локальных навигационных систем на основе псевдоспутников

  22. Общие сферы применение ЛРНС Дополнение ГНСС в районах, где прием сигналов с них затруднен или велика получаемая погрешность определения координат. Известно, что в северных городах акватории северных морей (Архангельск, Мурманск и д.р.) системы навигации GPS работают с погрешностями более 100 м. Локальная система навигации позволяет решить эту проблему.

  23. Обеспечение посадки воздушных судов при условии подавления спутниковой навигации • Точность позиционирования до 10 см. • Высокая мощность передатчиков локальной навигационной системы существенно затрудняет возможность их подавления.

  24. Навигационное поле в мегаполисе • Автомобильные навигаторы и тахиографы (черные ящики): • Точность определения координат автомобиля до 10 см. • Документирование работы водителя; • Информация для страховых компаний; • Передача информации о пробках. • Точное положение сотрудников спецслужб: • В том числе в метро и внутри помещений.

  25. Сверхточные навигационные поля в нефтегазовых месторождениях на шельфе • Обеспечение посадки вертолетов на нефтяные и газовые платформы в сложных метеоусловиях.

  26. Возможности создания перспективных ЛРНС военного и специального назначения

  27. Высокоточные минометные выстрелы Минометный выстрел с навигационным приемником и передатчиком Передача точных координат Псевдоспутники

  28. Локальные навигационные поля для навигации БПЛА и боевых роботов БПЛА Псевдоспутники Роботы

  29. БПЛА Авиация Вертолеты Пехота Наземная техника Боевые роботы Полноценная СКВО Локальное навигацион-ное поле

  30. Точные навигационные поля на полях сражений • Высокая мощность передатчика: сложность подавления противником. • Высокая точность (до 2 – 2,5 см). • Пространственное разделение передающий антенны и передатчика: уничтожение антенны не уничтожает сам псевдоспутник. • Невысокая стоимость псевдоспутника. Возможность размещения большого их числа: экономически не целесообразно их уничтожать. • Мерцающая работа псевдоспутников: противник заранее не знает, где размещены псевдоспутники. • Создание псевдоспутниками ложных навигационных полей для дезориентации противника.

  31. Схемы создания и развертывания навигационных полей

  32. Перспективные системы псевдоспутников быстрого развертывания Псевдоспутник определил свои координаты относительно существующих псевдоспутников Существующие псевдоспутники Установка нового псевдоспутника в произвольное место Контрольно-корректирующая станция Установка контрольно- корректирующей станции

  33. Перспективные системы псевдоспутников быстрого развертывания Развертывание локального радионавигационного поля на большие расстояния. Псевдоспутник на возд. шаре Позиционирование шара относительно наземной сети псевдоспутников Удаленный потребитель Наземная сеть псевдоспутников

  34. Перспективные системы псевдоспутников быстрого развертывания Позиционирование воздушного шара с установленным на борту псевдоспутником по лазерному локатору. Потребитель Лазерный локатор

  35. Результаты имитационного моделирования

  36. Методы решения навигационных задач Основным содержанием навигационной задачи является определение пространственных координат потребителя, составляющих вектора его скорости, а также текущего времени. Основные методы решения навигационных задач: 1) Псевдодальномерный метод: определение положения потребителя путем прямого измеренния псевдодальностей. 2) Разностно-дальномерный метод: определение положения потребителя путем измерения разности псевдодальностей до нескольких источников навигационного сигнала. 3) Радиально-скоростной (доплеровский) метод: определение положения потребителя путем измерения трех радиальных скоростей перемещения потребителя относительно трех источников навигационного сигнала.

  37. Исследование характеристик интегрированной навигационной системы ГЛОНАСС/ GPS и ЛРНС с псевдоспутниками по значениям геометрического фактора • Задачи исследования: • - оценка целесообразности использования ГЛОНАСС/ GPS и ЛРНС с ПС • -получение статистических характеристик, описывающих поведение интегрированного навигационного поля ГЛОНАСС/ GPS/ЛРНС за длительные интервалы времени, сравнимые с периодом повторяемости конфигурации навигационного поля СРНС; • получение оптимальной конфигурации сети ПС в зависимости от размеров зоны действия и координат аэропорта. • Выводы: • - использование системы псевдоспутников при определениях по системе GPS в принципе позволит обеспечить посадку ЛА по первой категории метеоминимума, если один из ПС работает в режиме локальной контрольно-корректирующей станции. • - улучшение геометрических свойств рабочих созвездий НИСЗ системы GPS зависит как от числа псевдоспутников и их расположения относительно ЛА, находящегося в точке принятия решения, в частности, от направления из ЛА на ПС и от «базы» системы ПС, так и от координат аэропорта. Например, для аэропорта «Пулково» улучшение вертикального геометрического фактора и, следовательно, улучшение потенциальной точности измерения высоты, составляет более полутора раз.

  38. Источники основных погрешностей в навигационно-временных измерениях Использование псевдоспутников позволяет снизить погрешность определения псевдодальности до 15-20 сантиметров за счет отсутствия ионосферной ошибки и уменьшения тропосферной и эфемеридной ошибки. Использование фазовых измерений позволяет уменьшить погрешность до 5 см.

  39. Расчёт погрешности координат по шести ПСбез использования НКА ГЛОНАСС/GPS Четыре ПС находятся в углах квадрата и расстояние между ними составляет 8 км. Два псевдоспутника ПС3 и ПС4 подняты на высоту 20 м и находятся внутри квадрата на расстоянии4км друг от друга. Погрешность измерения в плане в ближней зоне на высоте полета 1500 м составляет 5 см. Планарная погрешность [м] на высоте 1500 м Высотная погрешность [м] на высоте 1500 м

  40. Расчёт погрешности координат по шести ПСбез использования НКА ГЛОНАСС/GPS Четыре ПС находятся в углах квадрата и расстояние между ними составляет 8 км. Два псевдоспутника ПС3 и ПС4 подняты на высоту 20 м и находятся внутри квадрата на расстоянии 4км друг от друга. Погрешность измерения в плане в ближней зоне на высоте полета 30 м составляет 0.6-0.8 м. Планарная погрешность [м] на высоте 30 м Высотная погрешность [м] на высоте 30 м

  41. Расчёт погрешности определения координат с использованием НКА ГЛОНАСС/GPS и одного наземного ПС Пять НКА находятся на высоте 20000 км, четыре в углах квадрата со стороной 110000 км, а пятый расположен над ПС в центре квадрата. Результаты моделирования показывают, что даже добавление одного псевдоспутника дополнительно к аппаратам орбитальной группировки позволяет значительно (до 10 раз) увеличить точность позиционирования воздушного судна. Планарная погрешность [м] без использования ПС Планарная погрешность [м] с использованием дополнительного ПС

  42. Анализ угроз подавления глобальных навигационных систем

  43. Анализ угроз подавления GPS/ГЛОНАСС • Низкий уровень сигнала GPS/ГЛОНАСС (10-16 Вт или – 160 дБ*Вт) делает возможным подавление в большом радиусе даже маломощным помеховым излучателем. • Устройства подавления GPS/ГЛОНАСС находятся в открытой продаже. Схемы устройств подавления находятся в сети Интернет. Источник помехи

  44. Возможные источники непреднамеренных искусственных помех

  45. Требования к эксплуатационным характеристикам СРНС

  46. Предложения Межгосударственного совета «Радионавигация»28 апреля 2004 г. • Совет считает необходимым уделить особое внимание решению проблемы обеспечения гарантированной работы спутниковых средств навигации в условиях непреднамеренных и организованных помех, для чего продолжить работы по комплексному использованию спутниковой информации и данных других радиотехнических навигационных систем. • Совету представляется необходимым создание комплекса мер, среди которых комплексное использование информации СРНС и автономного оборудования (инерциальные и другие средства определения координат).Интегрирование радионавигационных систем (спутниковых и наземных) является одним из перспективных направлений развития систем радионавигации. • Совет постановил рекомендовать потребителям спутниковой информации транспортного комплекса РФ обратить внимание на необходимость усиления внимания к вопросам комплексного использования спутниковой информации и данных автономных и других радиотехнических навигационных систем.

  47. Возможности развития системы псевдоспутников для обеспечения помехоустойчивых навигационных полей быстрого развертывания

  48. Возможности развития системы псевдоспутников для обеспечения помехоустойчивых навигационных полей быстрого развертывания • Увеличение длины псевдослучайной последовательности. • Динамическое изменение кода. • Скачки по частоте. • Динамическое изменение мощности передатчика в зависимости от внешних условий. • Управление лучом передатчика с помощью коммутируемых антенн или направленных антенн с механическим сканированием. Для дополнительного повышения устойчивости сигналов псевдоспутника к внешним помехам могут быть использованы дополнительные методы, например:
