  1. No. 6 資料庫系統設計 溫丹瑋 marian_wen@gmail.com 10/29/2004

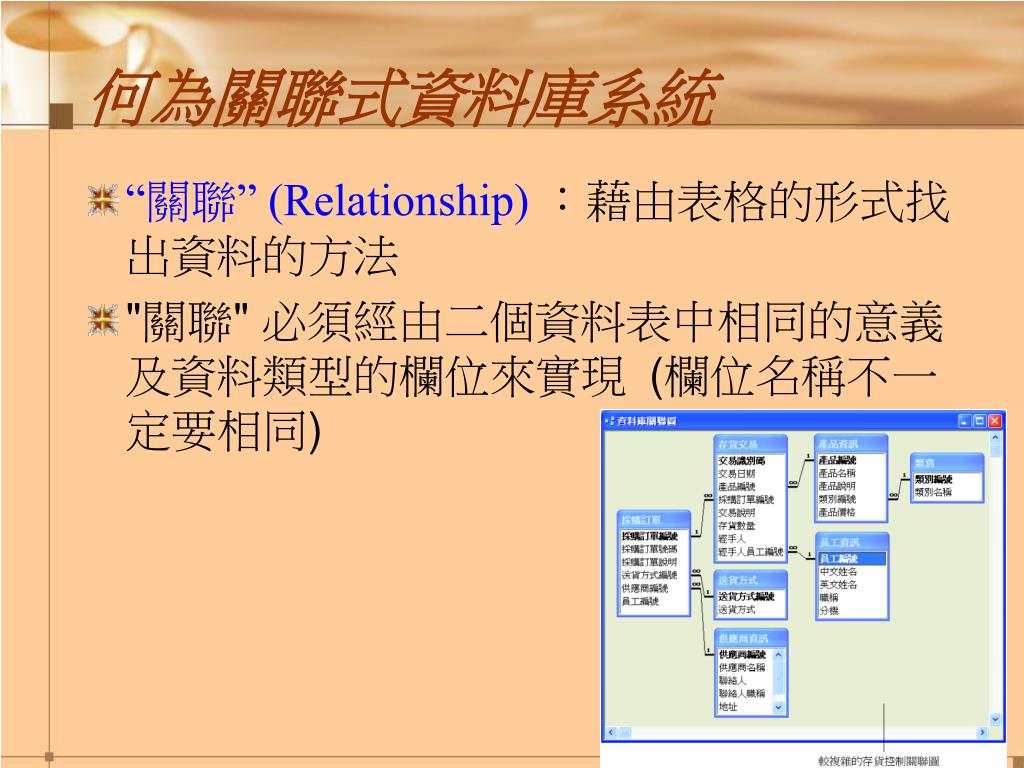

  2. 何為關聯式資料庫系統 • “關聯” (Relationship)：藉由表格的形式找出資料的方法 • "關聯" 必須經由二個資料表中相同的意義及資料類型的欄位來實現 (欄位名稱不一定要相同)

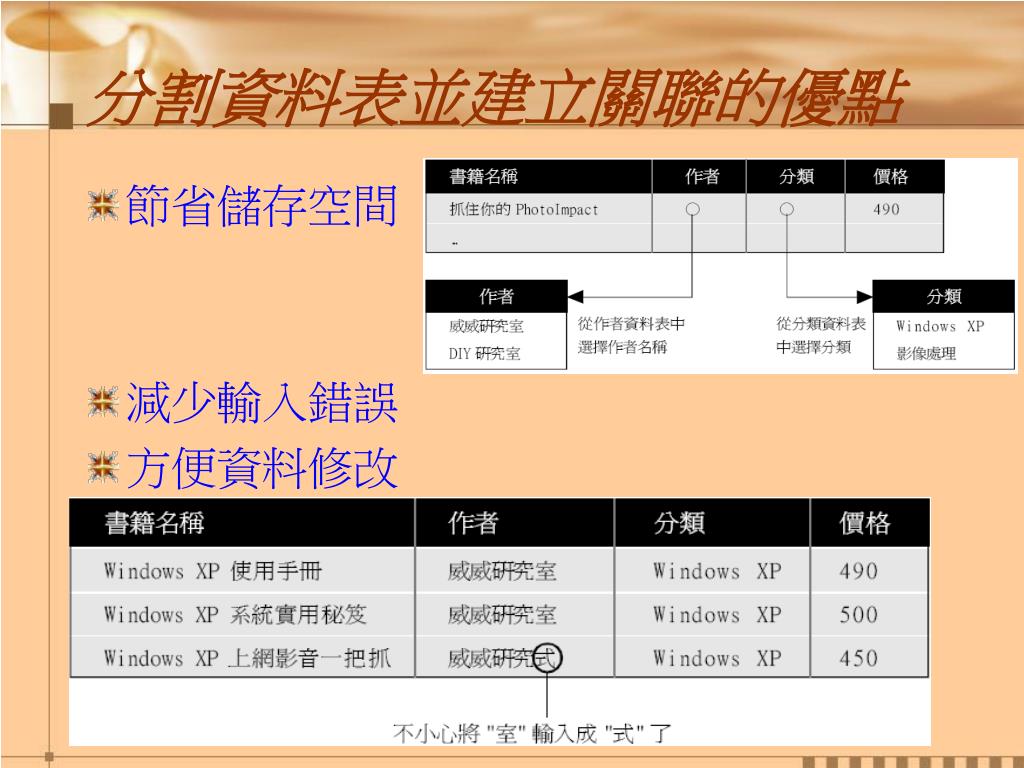

  3. 分割資料表並建立關聯的優點 • 節省儲存空間 • 減少輸入錯誤 • 方便資料修改

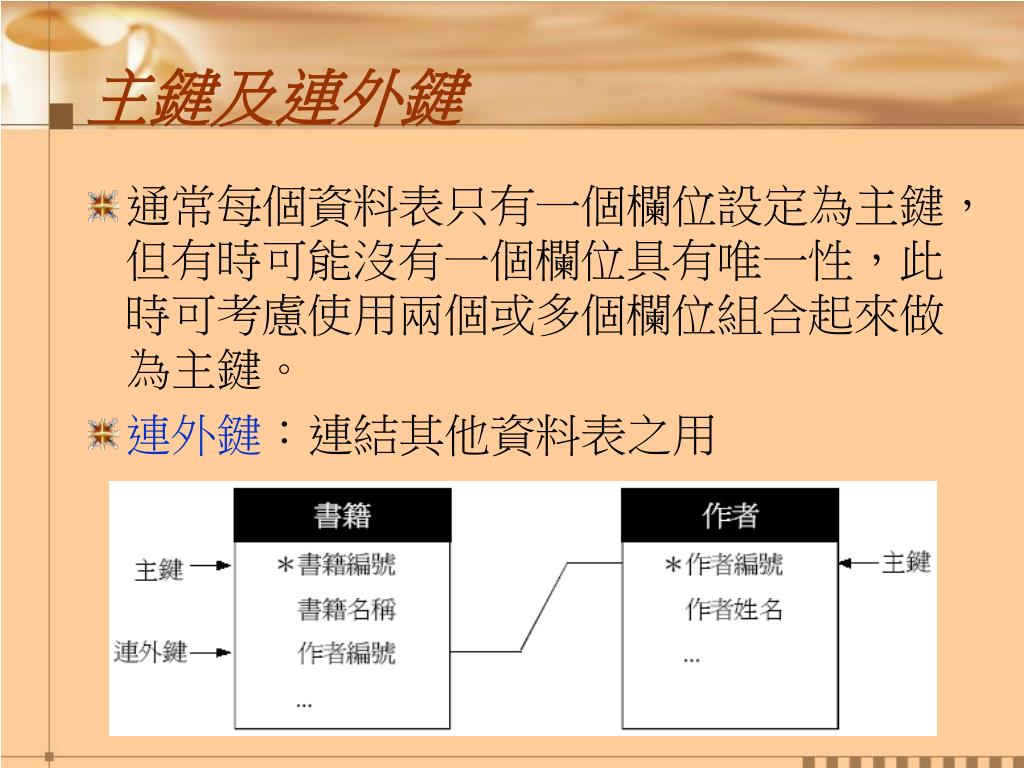

  4. 主鍵及連外鍵 • 通常每個資料表只有一個欄位設定為主鍵，但有時可能沒有一個欄位具有唯一性，此時可考慮使用兩個或多個欄位組合起來做為主鍵。 • 連外鍵：連結其他資料表之用

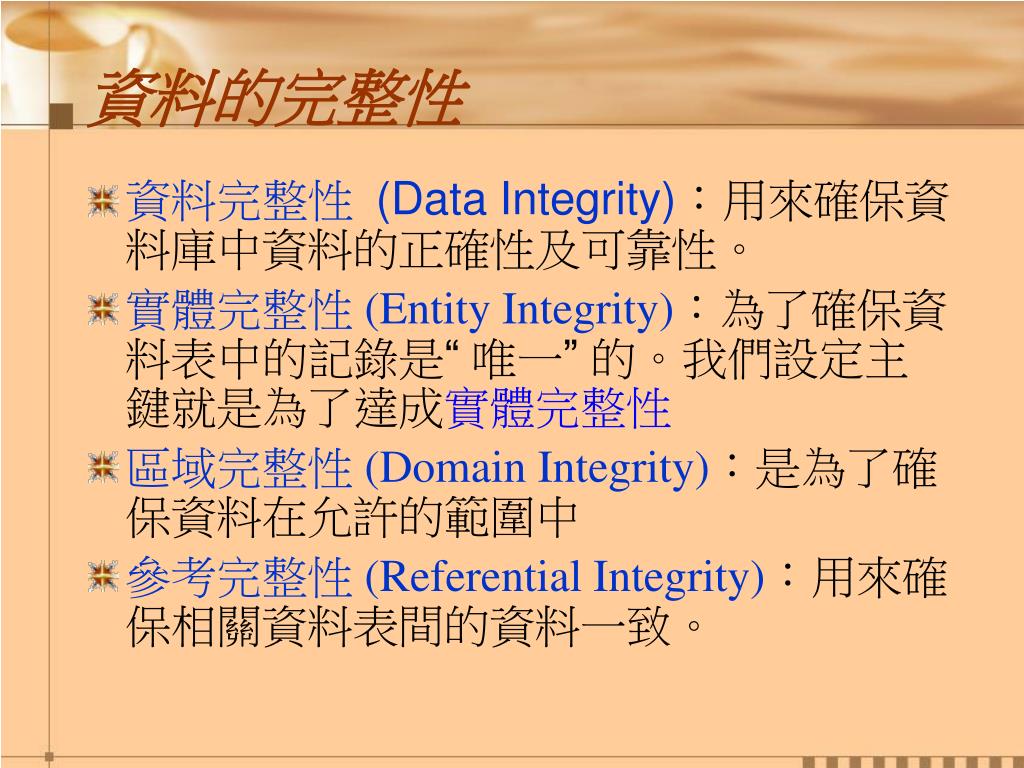

  5. 資料的完整性 • 資料完整性 (Data Integrity)：用來確保資料庫中資料的正確性及可靠性。 • 實體完整性 (Entity Integrity)：為了確保資料表中的記錄是“ 唯一” 的。我們設定主鍵就是為了達成實體完整性 • 區域完整性 (Domain Integrity)：是為了確保資料在允許的範圍中 • 參考完整性 (Referential Integrity)：用來確保相關資料表間的資料一致。

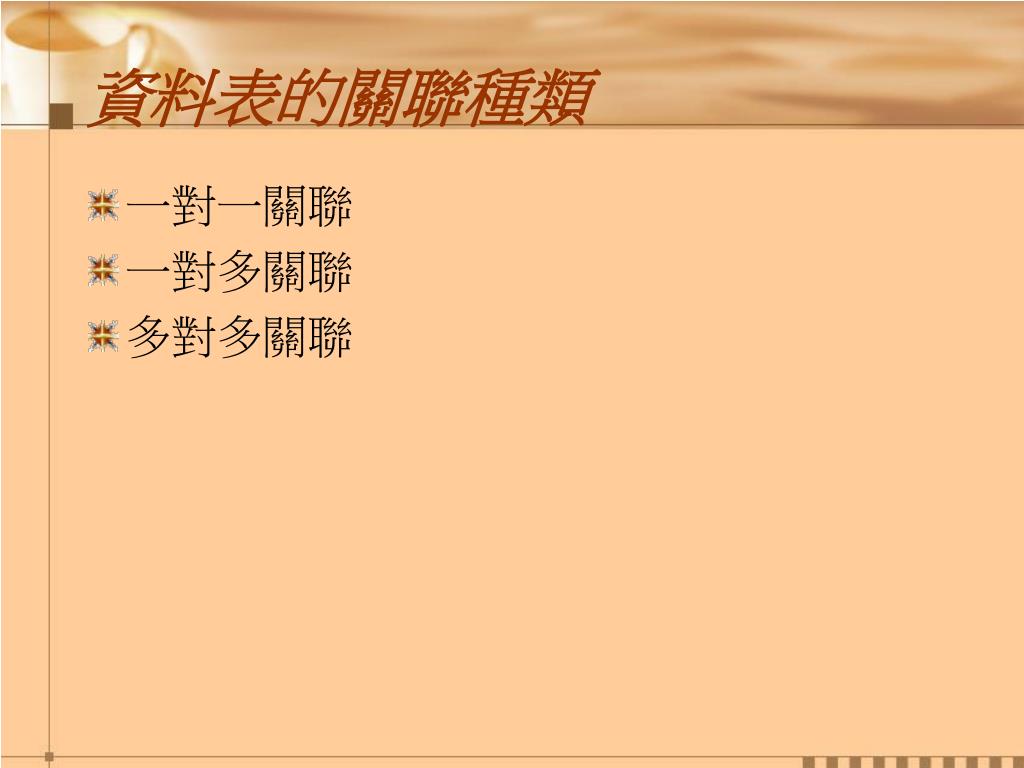

  6. 資料表的關聯種類 • 一對一關聯 • 一對多關聯 • 多對多關聯

  7. Access 中關聯的表示方式 • 在 Access 中, 若建立資料表關聯時若未建立強迫參考完整性, 則不論一對一或一對多的關聯, 都會以下圖的方式表示：

  8. Access 中關聯的表示方式 • 請雙按關聯, 開啟編輯關聯交談窗：

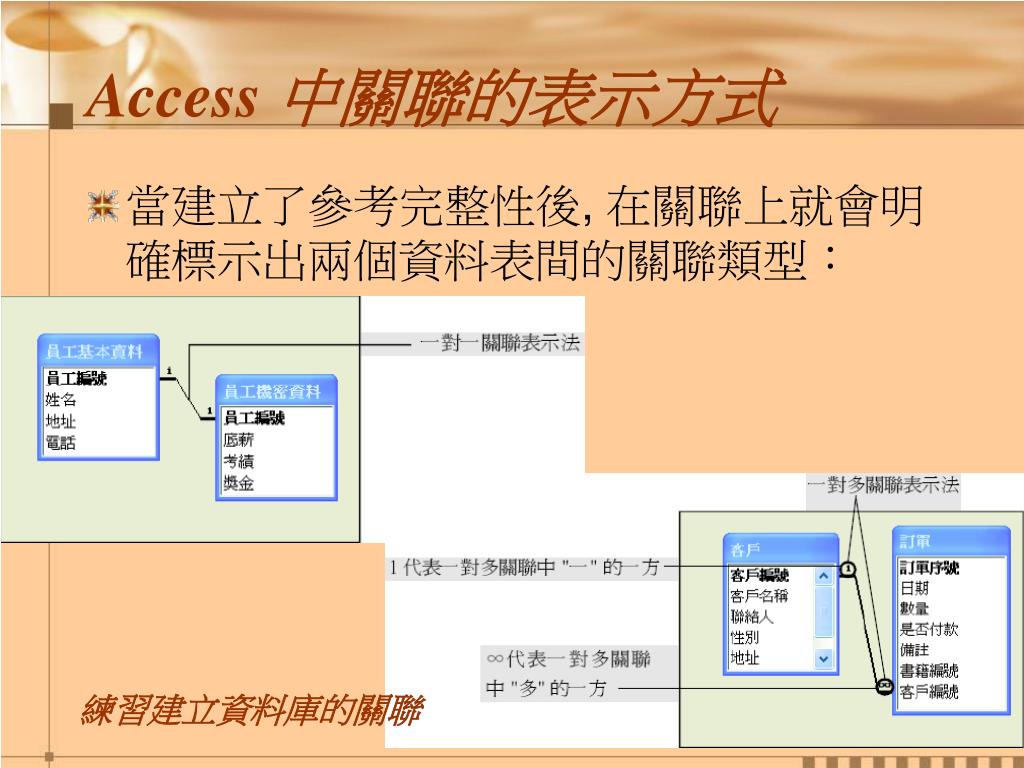

  9. Access 中關聯的表示方式 • 當建立了參考完整性後, 在關聯上就會明確標示出兩個資料表間的關聯類型： 練習建立資料庫的關聯

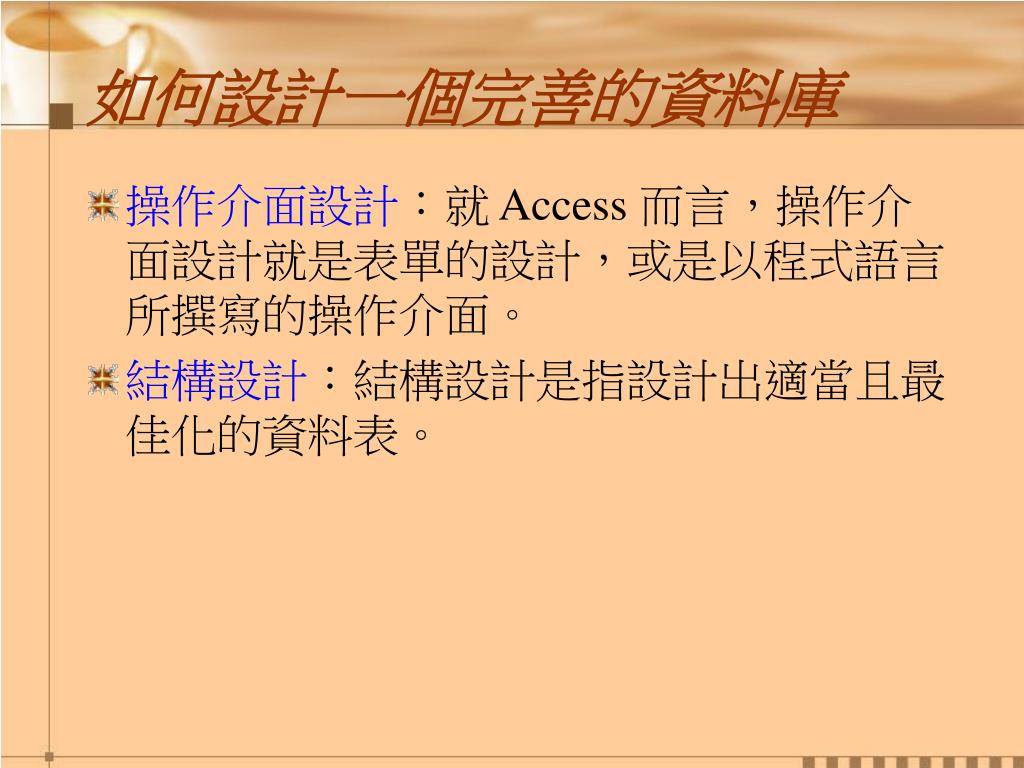

  10. 如何設計一個完善的資料庫 • 操作介面設計：就 Access 而言，操作介面設計就是表單的設計，或是以程式語言 所撰寫的操作介面。 • 結構設計：結構設計是指設計出適當且最佳化的資料表。

  11. 系統分析的步驟 (1) • 了解客戶需求 • 針對客戶需求, 確定設計範圍 • 收集和分析資料 • 概念設計階段 • 將收集的資料, 經過分析及整理後, 產生一個能符合使用者需求的資料庫模型, 並以簡單的形式表現出來

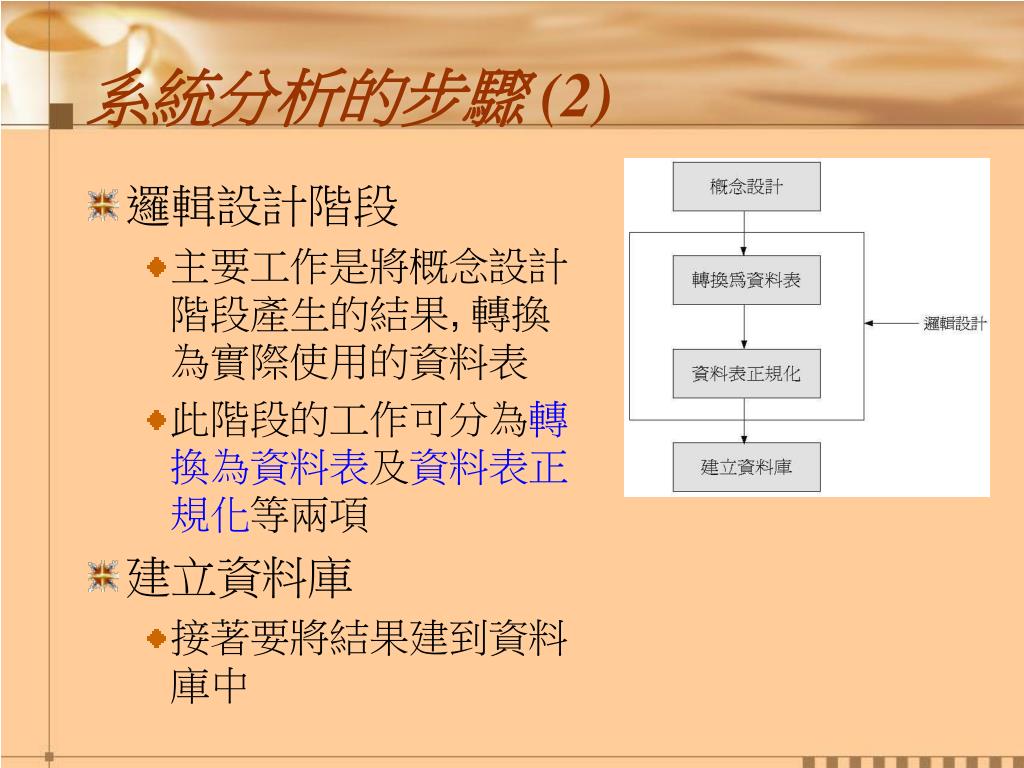

  12. 系統分析的步驟 (2) • 邏輯設計階段 • 主要工作是將概念設計階段產生的結果, 轉換為實際使用的資料表 • 此階段的工作可分為轉換為資料表及資料表正規化等兩項 • 建立資料庫 • 接著要將結果建到資料庫中

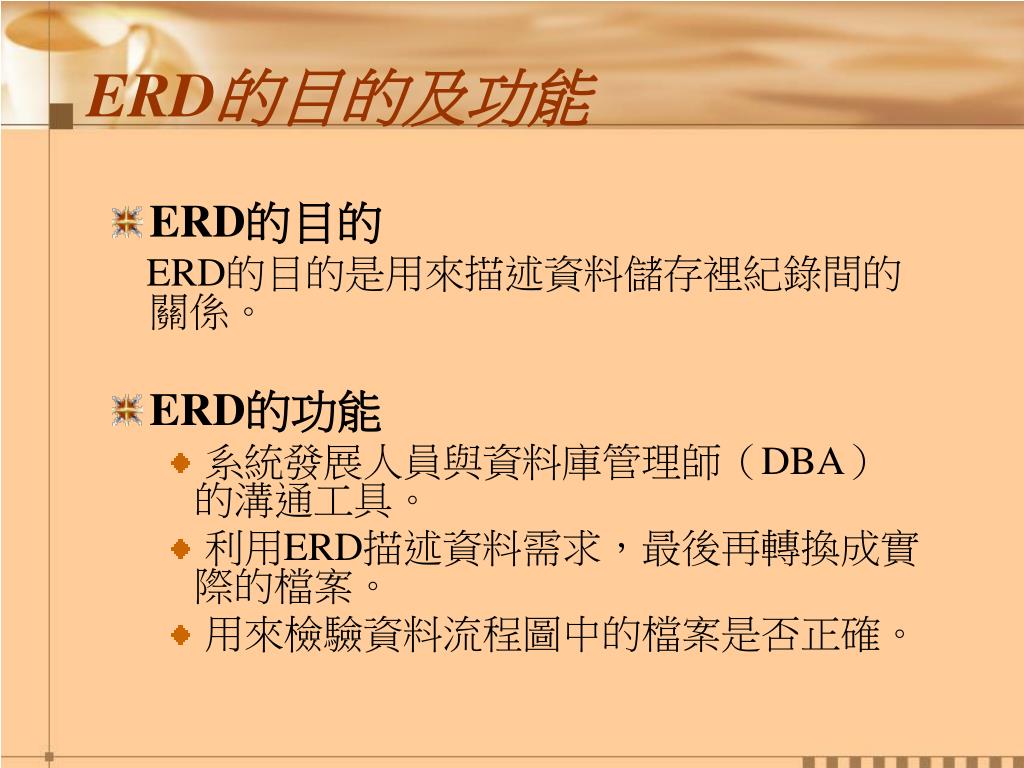

  13. ERD的目的及功能 • ERD的目的 ERD的目的是用來描述資料儲存裡紀錄間的關係。 • ERD的功能 • 系統發展人員與資料庫管理師（DBA）的溝通工具。 • 利用ERD描述資料需求，最後再轉換成實際的檔案。 • 用來檢驗資料流程圖中的檔案是否正確。

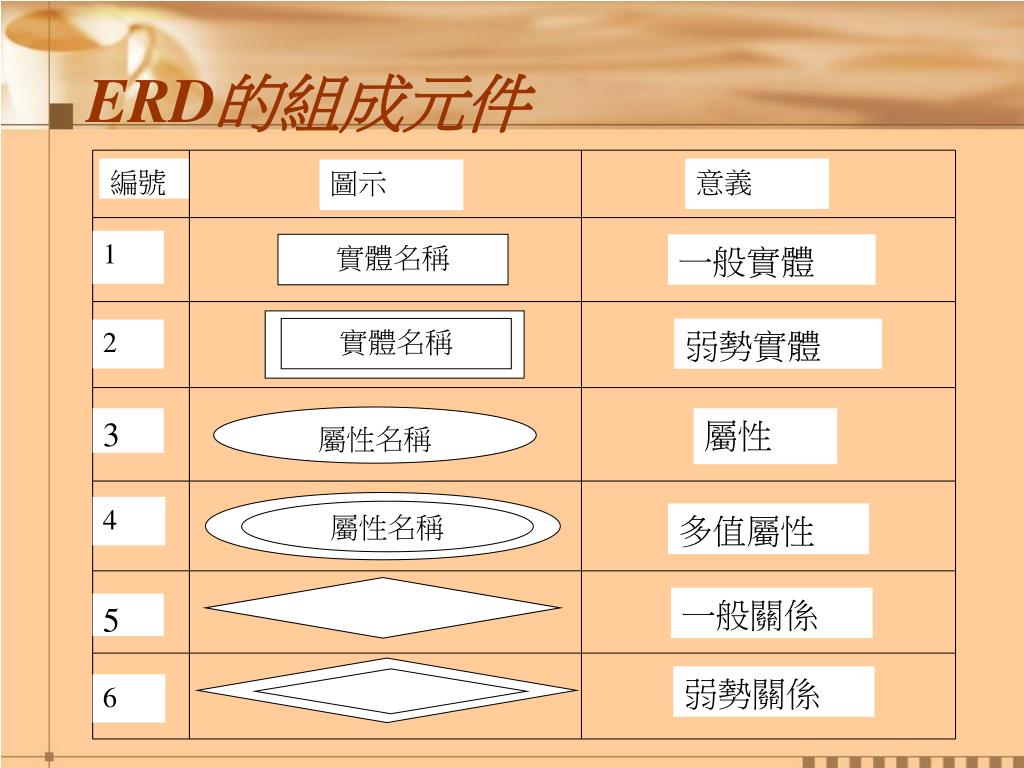

  14. 編號 意義 圖示 1 實體名稱 一般實體 弱勢實體 2 屬性名稱 3 屬性 屬性名稱 4 多值屬性 一般關係 5 弱勢關係 6 實體名稱 ERD的組成元件

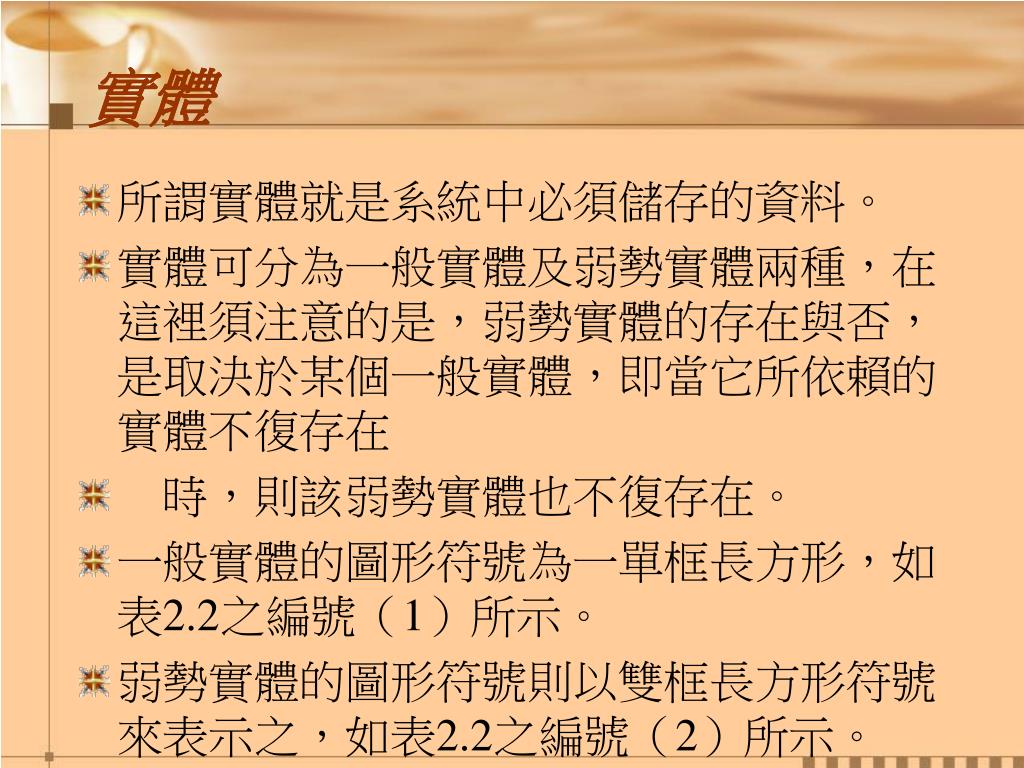

  15. 實體 實體 • 所謂實體就是系統中必須儲存的資料。 • 實體可分為一般實體及弱勢實體兩種，在這裡須注意的是，弱勢實體的存在與否，是取決於某個一般實體，即當它所依賴的實體不復存在 • 時，則該弱勢實體也不復存在。 • 一般實體的圖形符號為一單框長方形，如表2.2之編號（1）所示。 • 弱勢實體的圖形符號則以雙框長方形符號來表示之，如表2.2之編號（2）所示。

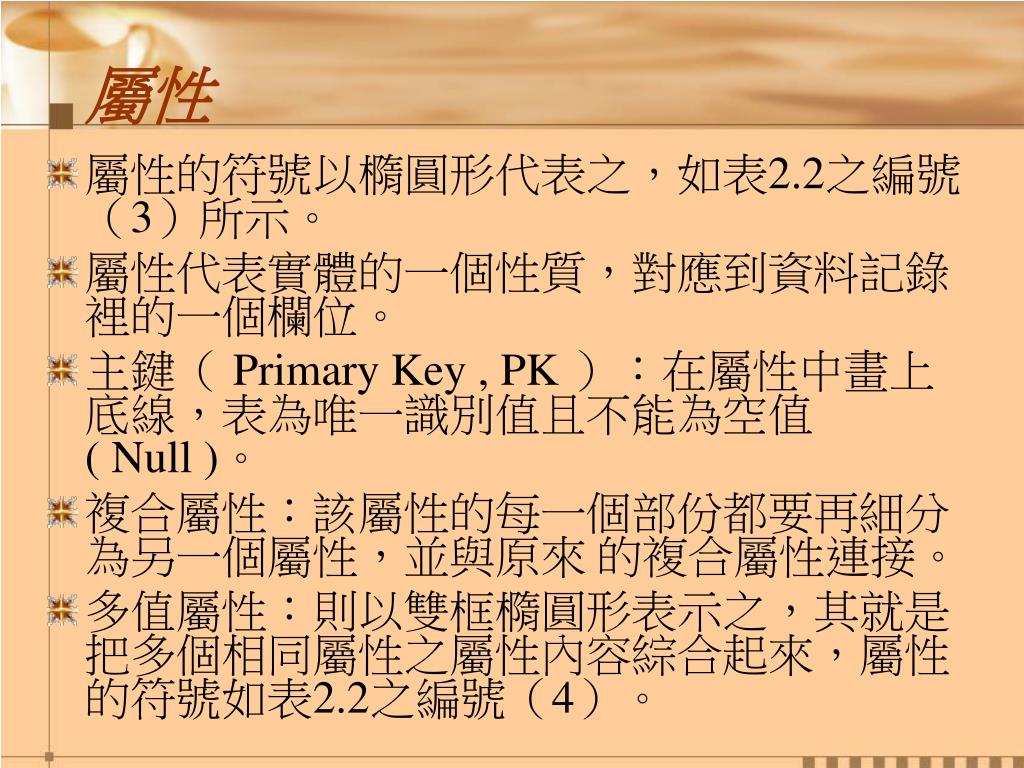

  16. 屬性 • 屬性的符號以橢圓形代表之，如表2.2之編號（3）所示。 • 屬性代表實體的一個性質，對應到資料記錄裡的一個欄位。 • 主鍵（ Primary Key , PK ）：在屬性中畫上底線，表為唯一識別值且不能為空值( Null )。 • 複合屬性：該屬性的每一個部份都要再細分為另一個屬性，並與原來 的複合屬性連接。 • 多值屬性：則以雙框橢圓形表示之，其就是把多個相同屬性之屬性內容綜合起來，屬性的符號如表2.2之編號（4）。

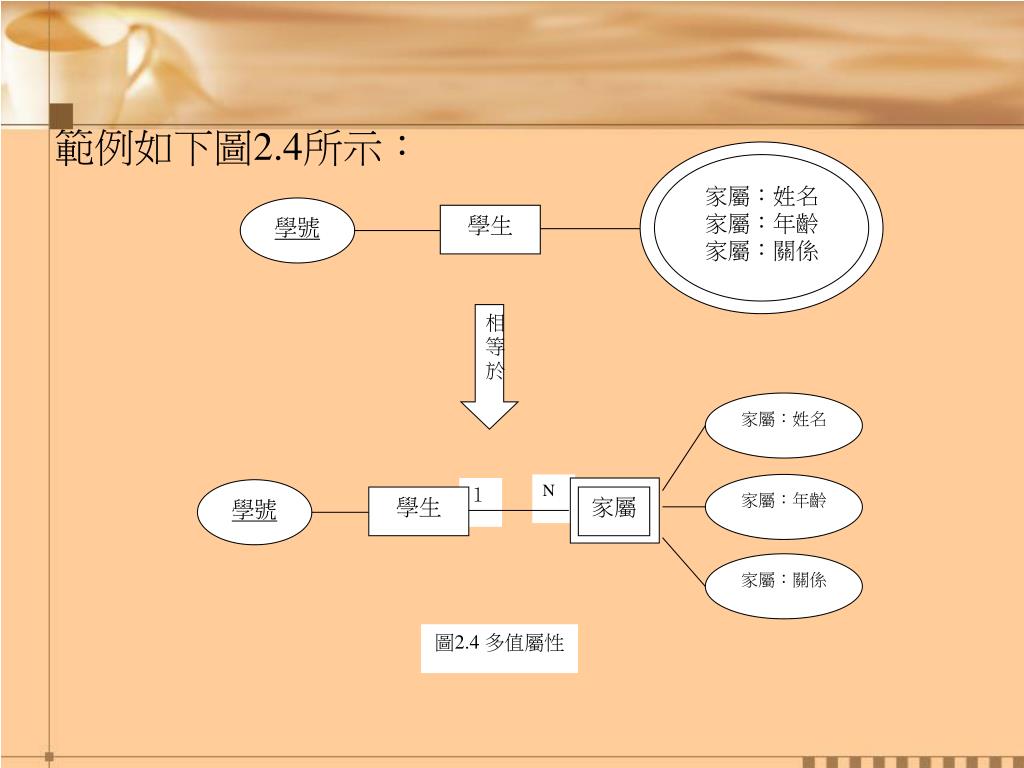

  17. 家屬：姓名 家屬：年齡 家屬：關係 學號 學生 相 等 於 家屬：姓名 N 家屬：年齡 １ 學號 學生 家屬 家屬：關係 圖2.4 多值屬性 範例如下圖2.4所示：

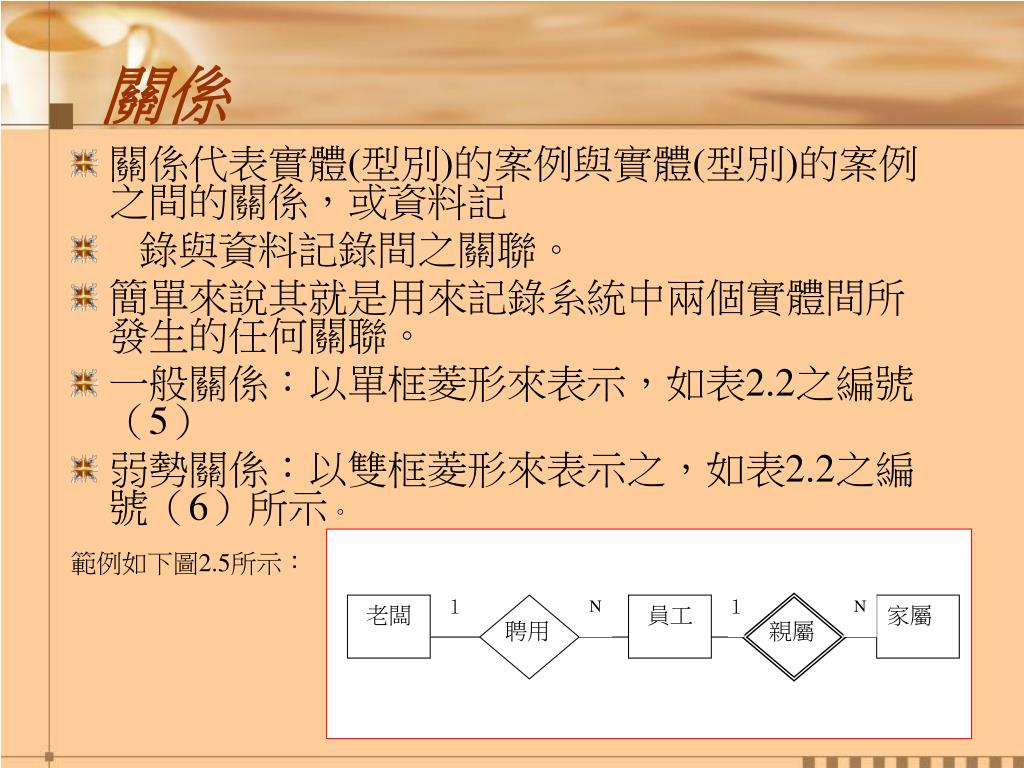

  18. 老闆 １ 聘用 N 員工 １ 親屬 N 家屬 關係 • 關係代表實體(型別)的案例與實體(型別)的案例之間的關係，或資料記 • 錄與資料記錄間之關聯。 • 簡單來說其就是用來記錄系統中兩個實體間所發生的任何關聯。 • 一般關係：以單框菱形來表示，如表2.2之編號（5） • 弱勢關係：以雙框菱形來表示之，如表2.2之編號（6）所示。 範例如下圖2.5所示：

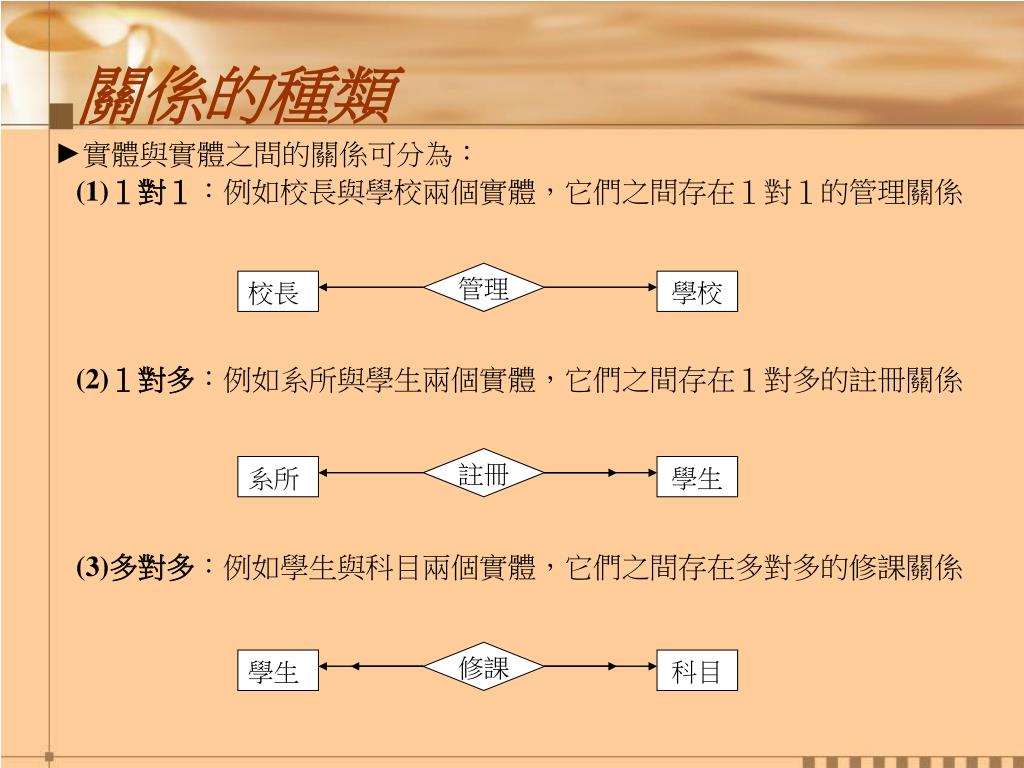

  19. 註冊 系所 學生 修課 學生 科目 管理 校長 學校 關係的種類 ►實體與實體之間的關係可分為： (1)１對１：例如校長與學校兩個實體，它們之間存在１對１的管理關係 (2)１對多：例如系所與學生兩個實體，它們之間存在１對多的註冊關係 (3)多對多：例如學生與科目兩個實體，它們之間存在多對多的修課關係

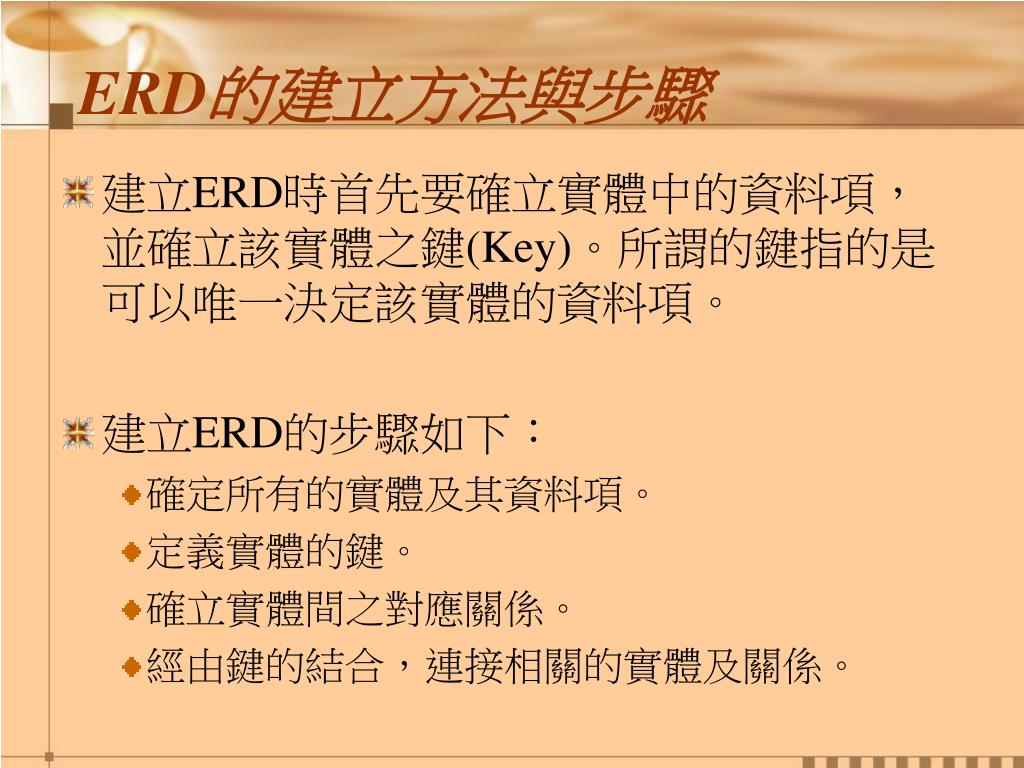

  20. ERD的建立方法與步驟 • 建立ERD時首先要確立實體中的資料項，並確立該實體之鍵(Key)。所謂的鍵指的是可以唯一決定該實體的資料項。 • 建立ERD的步驟如下： • 確定所有的實體及其資料項。 • 定義實體的鍵。 • 確立實體間之對應關係。 • 經由鍵的結合，連接相關的實體及關係。

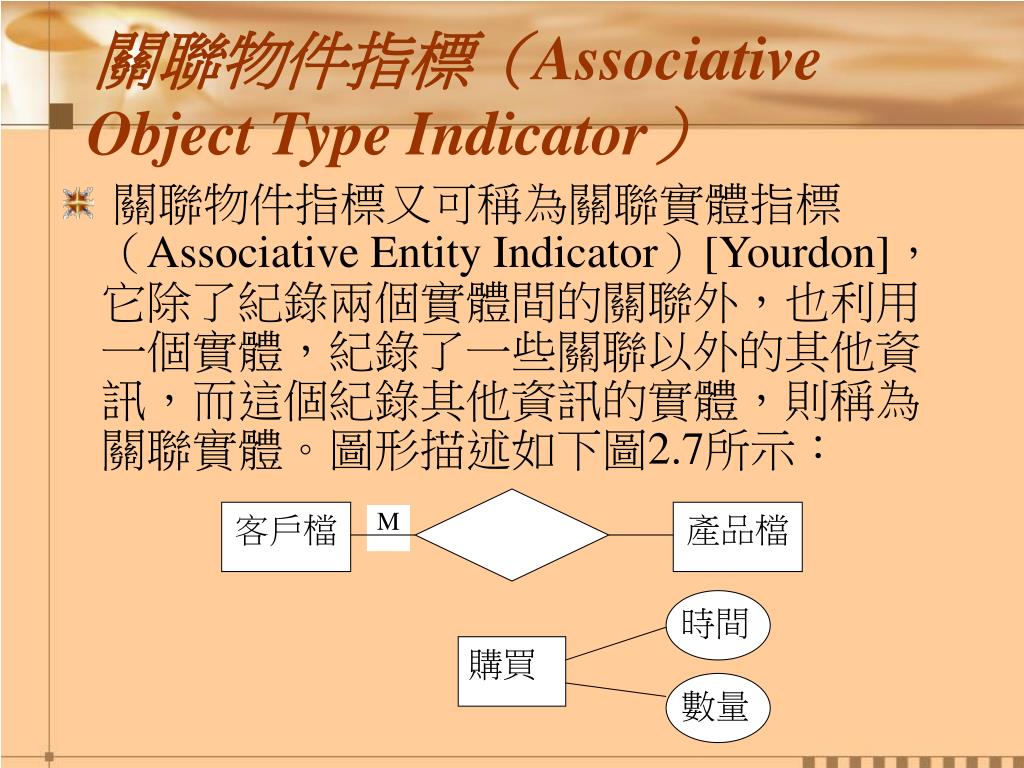

  21. M 時間 購買 數量 客戶檔 產品檔 關聯物件指標（Associative Object Type Indicator） • 關聯物件指標又可稱為關聯實體指標（Associative Entity Indicator）[Yourdon]，它除了紀錄兩個實體間的關聯外，也利用一個實體，紀錄了一些關聯以外的其他資訊，而這個紀錄其他資訊的實體，則稱為關聯實體。圖形描述如下圖2.7所示：

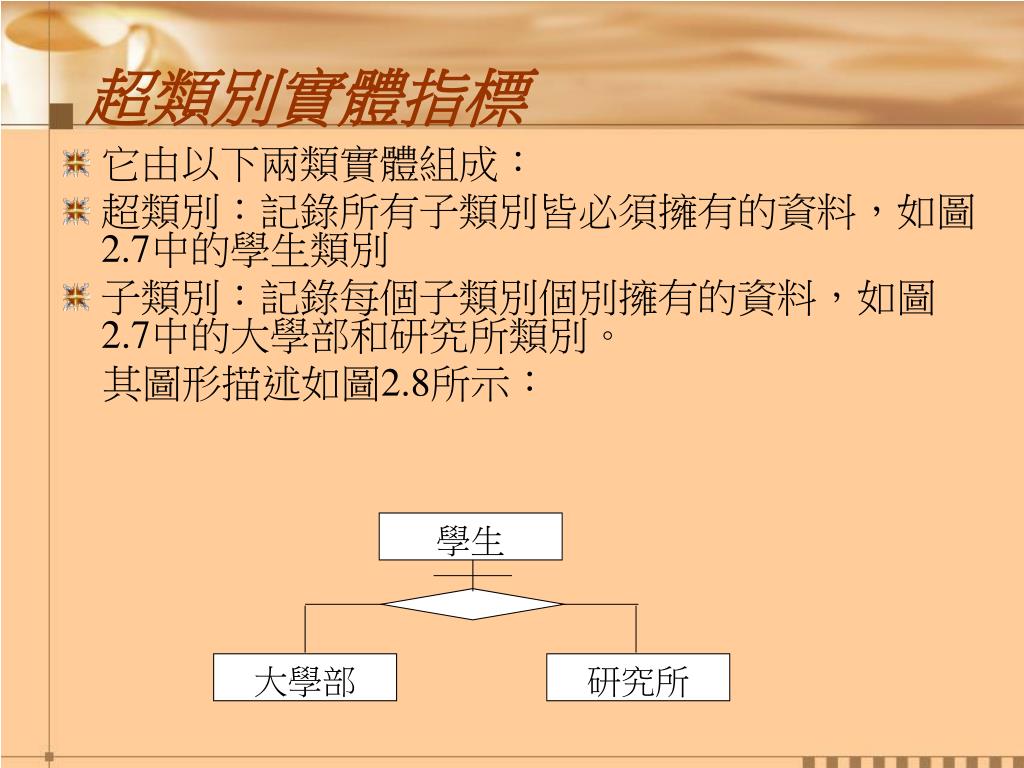

  22. 學生 大學部 研究所 超類別實體指標 • 它由以下兩類實體組成： • 超類別：記錄所有子類別皆必須擁有的資料，如圖2.7中的學生類別 • 子類別：記錄每個子類別個別擁有的資料，如圖2.7中的大學部和研究所類別。 　其圖形描述如圖2.8所示：

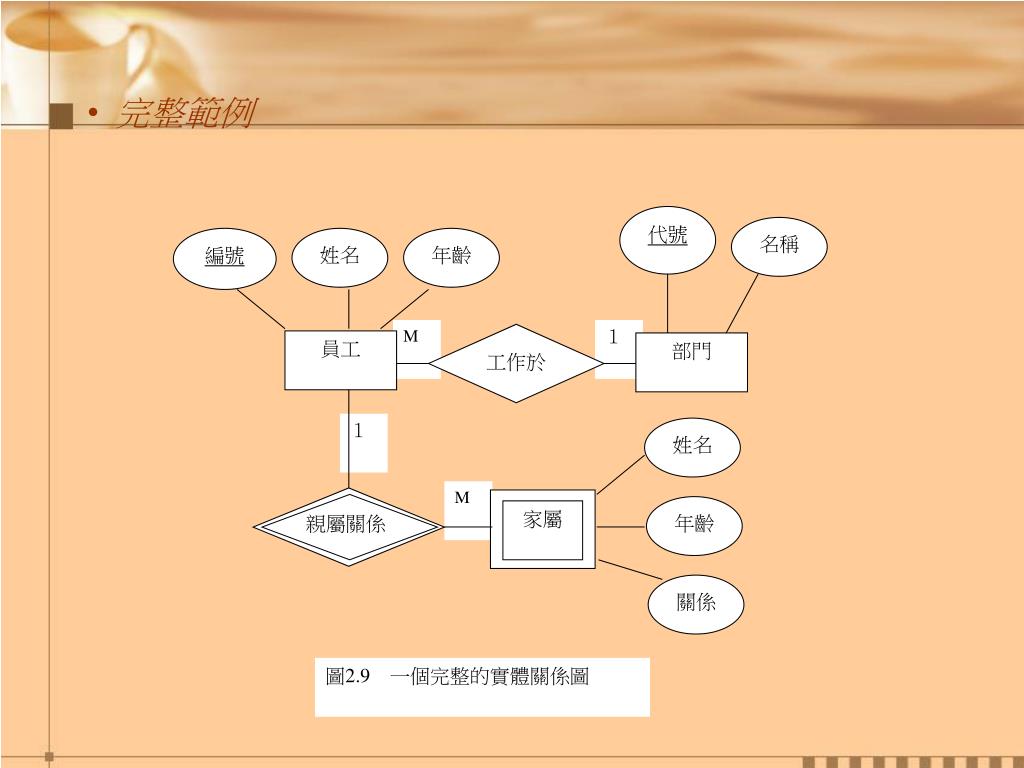

  23. 代號 名稱 編號 姓名 年齡 M １ 工作於 員工 部門 １ 姓名 M 年齡 家屬 親屬關係 關係 圖2.9　一個完整的實體關係圖 完整範例
