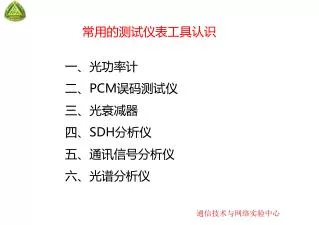

  1. 常用的测试仪表工具认识 一、光功率计 二、PCM误码测试仪 三、光衰减器 四、SDH分析仪 五、通讯信号分析仪 六、光谱分析仪

  2. 一、便携式光功率计 •选择功率单位 ： dBm/Wat •选择被测光信号的波长 •把待测的发光源输出端接至输入口 •显示稳定后，读出功率计的显示值 二、 PCM误码测试仪 •仪表接线：Rx接设备Tx，Tx接设备Rx •设置输出码型 •设置测试结果：如 当前一秒内误码，最大误码，累计误码 • Start/Stop （开始/停止）

  3. 三、光衰减器（固定、可变） 四、SDH分析仪 MP1550、MP1552B、ANT-20、ANT-20E、HP-37717、HP-37718 HP-37717B MP1552B HP-37718A ANT-20E ANT-20

  4. 五、通讯信号分析仪 TEK803C、TEK754、TEK784 TEK803C

  5. 六、光谱分析仪 分析光源的光谱特性；测试无源光器件的插损、隔离度；测试光 放的增益、信噪比等性能参数。MS9710B、 MS9710C MS9710B（后面板） MS9710B（前面板）

  6. ■ 光接口指标 • 平均发送光功率 • 消光比（EX） • 接收机灵敏度（BER=1×10-10） • 接收机过载光功率（BER=1×10-10） • 光输入口允许频偏

  7. 一、平均发送光功率 1、指标含义： 发送机的发射光功率和所发送的数据信号中“1”占的比例有关，“1”越 多，光功率也就越大。当发送伪随机信号时，“1”和“0”大致各占一半， 这时测试得到的功率就是平均发送光功率。 2、测试仪表：光功率计、尾纤。 3、指标：

  8. 4、测试步骤 1）从发送机引出光纤，接到光功率计上； 2）在光功率计上设置被测光的波长，选择功率单位，待输出功率稳 定，读出平均发送光功率。

  9. 二、消光比（EX） 1、指标含义： 光数据全部为“1”时，平均光功率为A；光数据全部为“0”时，平均光功 率为B，则消光比为：EX=10lg(A/B) 消光比太大，则引起啁啾声，频谱变宽，色散变大；消光比太小，则 接收机很难将光的“1”和“0”分开，因此消光比不能太小，也不能很大 ， 在协议上只规定了最小消光比。 2、测试仪表：TEK803C、TEK754、TEK784 3、指标：只定义了最小消光比

  10. 4、测试装置（测试步骤参阅各仪表说明书） 1） TEK803C 2） TEK754、TEK784

  11. 三、接收机灵敏度（BER=1×10-10） 1、指标含义： 指接收机在达到规定的比特差错率所能接收到的最低平均光功率。 2、测试仪表和工具：SDH分析仪，光衰减器，光功率计、尾纤 。 3、指标：

  12. 4、测试装置 5、测试步骤 1）调节光衰减器，逐步增大衰减值， 使SDH分析仪测到的误码尽量接近但不能大于BER=1×10-10 2）断开R点，接上光功率计，测得的光功率值就是接收机的灵敏度。

  13. 四、接收机过载光功率（BER=1×10-10） 1、指标含义： 指接收机在达到规定的比特差错率所能接收到的最高平均光功率。 2、测试仪表和工具：SDH分析仪，光衰减器，光功率计、测试尾纤。 3、指标：

  14. 4、测试装置 5、测试步骤 1）调节光衰减器，逐步减少衰减值， 使SDH分析仪测到的误码尽量接近但不能大于BER=1×10-10 2）断开R点，接上光功率计，测得的光功率值就是接收机的过载功率。

  15. 五、光输入口允许频偏 1、指标含义： 测试接收机对输入频偏的容忍度。 2、测试仪表和工具：SDH分析仪，测试尾纤。 3、指标：±20ppm。 典型值: ±50ppm。 4、测试装置 5、测试步骤： 1）按被测接口速率等级，SDH分析仪向被测 接口送适当的测试信号。 2）在被测设备输出口用SDH分析仪接收测试 信号并检测误码。 3） 在SDH分析仪的发送信号中加入正或负的 频偏，整个过程中被测设备不应出现误码。 S D H 分 析 仪 SDH 设备 RX TX

  16. ■ 电接口指标 • 输出口信号比特率 • 输入口允许衰减 • 输入口允许频偏 • 输入口抗干扰能力

  17. 一、电输出口信号（包括AIS）比特率 1、指标含义： 输出口信号比特率就是每秒传送的比特数。而AIS比特率就是发送AIS 信号时每秒传送的比特数。 2、测试仪表：SDH分析仪 3、指标：

  18. 4、测试装置 支路输出口测试 线路输出口测试 5、测试步骤： 参阅各仪表说明书

  19. 二、电输入口允许衰减 1、指标含义： 由于在实际安装设备的机房内，从设备输出口到输入口之间需经一定长 度的连接电缆，连接电缆对从输出口输出的信号回引入一定的衰减，输 入口允许衰减就是要求输入口在接收到经标准连接电缆衰减后的信号时 能正常工作。 2、测试仪表：SDh分析仪及标准的衰减电缆。 3、指标： 其他 机房 传输 机房 电缆 注： 目前主要测试 2M和155M电 接口指标

  20. 4、测试装置 支路输出口测试 线路输出口测试 5、测试步骤： 参阅各仪表说明书

  21. 三、电输入口允许频偏 1、指标含义： 指当输入口接收到具有规定频偏信号时，输入口应能正常工作（通常 用设备不出现误码来判断）。 2、测试仪表：SDH分析仪，测试尾纤和电缆。 3、指标：各等级速率电输入口允许频偏要求与相应输出口比特率容差要求相同

  22. 4、测试装置 5、测试步骤： 1）用网管配置被测试系统，把业务配在被测试的端口。 2）按接口类型和速率等级向被测输入口送适当的测试信号。 3）在SDH分析仪的发送信号中加入正或负的频偏，直至指标要求的正负范围。 整个过程中设备应正常工作，无误码。

  23. 四、电输入口抗干扰能力 1、指标含义： 输入口抗干扰能力规定2M和34M支路输入口接收信号被加入一定强度的 干扰时，输入口也应正常工作、无误码。 2、测试仪表：SDH分析仪 3、指标：

  24. 4、测试装置 5、测试步骤： 参阅各仪表说明书

  25. ■ 抖动性能指标 一、光接口输入抖动容限 1、指标含义： 这个指标是为了度量系统和设备承受输入抖动的能力。 SDH分析仪在光的输入口对输入数据加抖动或者漂移，设备所能容忍最大的抖动或者 漂移峰峰值应该不小于规范的数值。 2、测试仪表和工具：SDH分析仪，光衰减器，测试尾纤。 3、测试装置： SDH分析仪 光衰减器 SDH 设备 图案发生器 RX 抖动测试仪 TX

  26. 4、测试步骤： 1）在设备的输入口送入适当的测试信号，并使输入信号无抖动。 2）调整光衰减器，使设备的误码率达到一定值。 3）然后将光衰减器的值减小1dB。 4）用抖动发生器给测试信号加抖动（在一定抖动频率上）。 5）逐渐加大抖动幅度，直到设备的误码率重新达到步骤2所设定 的值，记下此时的抖动频率和幅度。 6）持续改变抖动频率，重复步骤5，可以得到完整的输入抖动容 限曲线。

  27. 二、光接口输出抖动 1、指标含义： 抖动是指一个信号由于系统的时钟、芯片的门限等的影响，引起了输出数据的前后 移动，如图所示： 抖动的单位为UI，即信号比特率的倒数，即： 1.5Mbit/s，UI=1/1.5M=647.3ns； 2Mbit/s，UI=1/2M=488ns； 34Mbit/s，UI=1/34M=29.1ns； 45Mbit/s，UI=1/45M=22.34ns； 140Mbit/s，UI=1/140M=7.18ns； 155Mbit/s，UI=1/155M=6.43ns；

  28. 2、测试仪表和工具：SDH分析仪，测试尾纤。 3、测试装置： 4、测试步骤： 1）按输出口等级，用图案发生器送入 适当的测试信号，并使测试信号的 抖动为零。 2）按ITU-T G.813的要求设置抖动检 测仪的滤波器LP1+HP1和LP1+HP2 3）从抖动检测仪上读出设备抖动产生值。 注：如果仪表本身的固有抖动影响到测试结果，应加以修正。 SDH分析仪 SDH 设备 图案发生器 RX 抖动测试仪 TX

  29. 三、电接口输入抖动容限 1、指标含义： 这个指标是为了度量系统和设备承受输入抖动的能力。 SDH分析仪在电接口对输入数据加抖动或者漂移，设备所能容忍最大的抖动或者 漂移峰峰值应该不小于规范的数值。 2、测试仪表和工具：SDH分析仪，测试尾纤和电缆。 3、测试装置： 4、 测试步骤： 1）在测试信号中加入抖 动，并逐渐加大抖动 幅度，直到设备刚好 不出现误码为止。记 下此时的抖动频率和 幅度。 2）改变抖动频率，重复 上述操作，获得完整 的输入抖动容限曲线。 SDH分析仪 发 送 侧 抖动发生器 接 收 侧 误码检测器

  30. 四、电接口输出抖动 1、指标含义：参见“光接口输出抖动”。 2、测试仪表和工具：参见“光接口输出抖动”。 3、测试装置： SDH 设备 复用器 SDH 设备 复用器 支路接口 STM-N 支路环回 PDH 测试仪 SDH分析仪 4、测试步骤： 1）按PDH支路输出口等级，PDH测试仪选择适当的测试信号。 2）选择适当的测量滤波器测量输出抖动。

  31. 五、映射抖动 1、指标含义： 支路映射抖动是为了恢复支路信号，在SDH/PDH边界需要去掉塞入比特 和通道开销，从而留下了空隙，引起抖动和漂移。 2、测试仪表和工具：SDH分析仪，测试尾纤和电缆。 3、测试装置： SDH 设备 解复用 抖动 测试仪 STM-N SDH 分析仪 ……… PDH 4、测试步骤： 1）按PDH支路输出口等级，SDH分析仪选择适当的测试信号，并要求STM-N信号无 指针调整。 2）选择适当的测量滤波器测量输出抖动。 3）在规定的频偏允许范围内改变输入信号的频偏，找出最大的输出抖动值，即为要 测的映射抖动值。

  32. 六、结合抖动 1、指标含义： 结合抖动是支路映射和指针调整结合作用，在设备解复用侧的PDH支路 输出口所产生的抖动。 2、测试仪表和工具：SDH分析仪，测试尾纤和电缆。 3、测试装置： SDH 设备 解复用 抖动 测试仪 STM-N SDH 分析仪 ……… PDH 4、测试步骤： 1）按PDH支路输出口等级，SDH分析仪应选择适当的测试信号，并送入符合 ITU-T G.783要求的指针测试序列。 2）选择适当的测量滤波器测量输出抖动。 3）改变输入信号的频偏，找出最大的输出抖动值，即为要测的结合抖动值。
