情境 4 ： 轨道线路几何尺寸的调整与改正

情境 4 ： 轨道线路几何尺寸的调整与改正. 轨道线路几何尺寸调整的内容. 轨距 ------ 使轨距符合线路运营的规定值. 水 平 ----- 使水平符合线路运营的规定值. 方向 ----- 使线路方向不超过运营的规定值. 高低 ----- 使高低符合线路运营的日常规定值. 轨底坡 ----- 使轨底坡符合线路运营的设定值. 轨 道 线 路 几 何 尺 寸 — — 轨 距的调整. 轨距的调整依靠 轨距挡板的型号 来调整. 中心线. 4 号轨距挡板. 4mm. 同样，也可以调整右轨左右两侧的轨距挡板来改变轨距. 4 号轨距挡板. 调整轨距挡板.

masako
Download Presentation

情境 4 ： 轨道线路几何尺寸的调整与改正

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

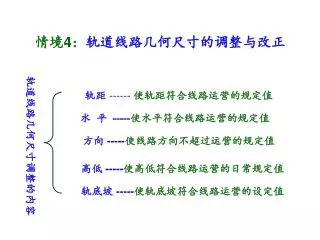

  1. 情境4：轨道线路几何尺寸的调整与改正 轨道线路几何尺寸调整的内容 轨距 ------ 使轨距符合线路运营的规定值 水 平 -----使水平符合线路运营的规定值 方向-----使线路方向不超过运营的规定值 高低 -----使高低符合线路运营的日常规定值 轨底坡 -----使轨底坡符合线路运营的设定值

  2. 轨 道 线 路 几 何 尺 寸 ——轨 距的调整 轨距的调整依靠轨距挡板的型号来调整 中心线 4号轨距挡板 4mm 同样，也可以调整右轨左右两侧的轨距挡板来改变轨距 4号轨距挡板 调整轨距挡板 2号轨距挡板 6mm 2mm 6号轨距挡板 钢轨向线路中心移动，轨距减少2mm 2mm 中心线

  3. 轨 道 线 路 几 何 尺 寸 ——水平的调整 水平的调整可以通过更换轨底橡胶垫或轨枕下的道碴厚度来进行 右股钢轨顶面水平线 左股钢轨顶面水平线 水平 钢轨顶面水平线 更换橡胶垫 钢轨顶面水平线 夯实加厚道碴 疏松减少道碴

  4. 轨 道 线 路 几 何 尺 寸 ——方向的调整 方向调整一般通过改变轨距或线路拨道来进行 线路中心线 线路中心线 直线钢轨方向不良 改变轨距 线路拨道 钢轨平行线路中心线 线路直线方向良好 钢轨与线路中心线不平行 线路直线方向不良

  5. 轨 道 线 路 几 何 尺 寸 ——高低的维修 在1米范围内的高低一般用砂轮打磨除凸或焊条堆焊后磨平，对超出1米范围内的连续高低点一般采用起道或落道的方法进行维修。 焊条堆焊 砂轮打磨除凸 弦线 弦线

  6. 轨 道 线 路 几 何 尺 寸 ——轨底坡的调整 轨底坡是钢轨放置时轨底面上形成的斜坡，一般在预制混凝土轨枕时直接做在承轨槽上，斜坡坡度为1：40，一般调整轨底的橡胶垫片即可对轨底坡进行调整。 加入契型橡胶垫 列车轴重 调整为适当的轨底坡 钢轨面对列车轮对的支持力
