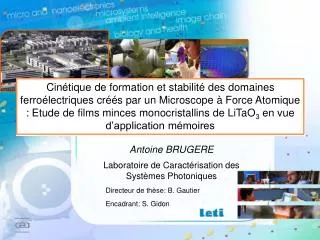

  1. Cinétique de formation et stabilité des domaines ferroélectriques créés par un Microscope à Force Atomique : Etude de films minces monocristallins de LiTaO3 en vue d’application mémoires A. Brugère – 14 jan. 2011 Antoine BRUGERE Laboratoire de Caractérisation des Systèmes Photoniques Directeur de thèse: B. Gautier Encadrant: S. Gidon

  2. Quelle solutions pour le stockage de données ? « 0 » « 1 » « 1 » FLASH Disque dur magnétique « 1 » « 0 » « 0 » • Croissance exponentielle des besoins en capacité mémoire • Technologie actuelle: FLASH et disque dur magnétique • Alternatives nombreuses Données créées 2010 1200 Eo= 1200 Md de Go A. Brugère – 14 jan. 2011 Capacité dispo. Exaoctet = 1018 Octet Ferroélectriques: + dense que les ferromagnétiques Kryder et al, Magnetics IEEE, 45 3406 (2009)

  3. Matériaux ferroélectriques: potentiel de mémoires à très haute densité domaine "a" z pointe nano. conductrice “0” Tension “1” Ps 1 Tbit/in²= 20 Go/cm² électrode Domaine "c" ferro. orienté z 26 Tbit/in² Cho et al., Nanotechnology17, S137 (2006) • Définition: Polarisation spontanée et orientable par l’application d’un champ électrique • Mémoire: Codage de l’information par création de domaines Cycle d’hystérésis A. Brugère – 14 jan. 2011 E // Ps -Ec Ec E>Ec Etude des mécanismes de formation des domainespour contrôler leur taille, obtenir des domaines stables, diminuer les temps d’écriture, diminuer la tension …

  4. Plan de l’Exposé I. Contexte expérimental • Formation et observation des domaines par PFM • Tantale de Lithium, LiTaO3 II. Croissance du domaine sous pointe • Croissance sous air • Impact de l’humidité • Modélisation de la croissance A. Brugère – 14 jan. 2011 III. Dynamique de relaxation des domaines • Imprint: présence d’un champ interne • Relaxation des domaines • Impact sur la mesure de cycles d’hystérésis rémanents IV. Conclusions et perspectives

  5. Plan de l’Exposé I. Contexte expérimental • Formation et observation des domaines par PFM • Tantale de Lithium, LiTaO3 II. Croissance du domaine sous pointe • Croissance sous air • Impact de l’humidité • Modélisation de la croissance A. Brugère – 14 jan. 2011 III. Dynamique de relaxation des domaines • Imprint: présence d’un champ interne • Relaxation des domaines • Impact sur la mesure de cycles d’hystérésis rémanents IV. Conclusions et perspectives

  6. Formation et observation des domaines par AFM* apex AFM r=20 nm +Ap – Ap E Echantillon Pointe et levier Tension Pacific Nanotech. Nano-R Tête AFM ! E < Ec ~ cm Photodiode Piezoresponse Force Microscopy: effet piézoélectrique inverse Laser z A. Brugère – 14 jan. 2011 Ps Le matériau se contracte ou s’étire suivant le signe de la polarisation par rapport au champ électrique appliqué *AFM: Microscope à Force Atomique Contexte expérimental

  7. Formation et observation des domaines par AFM* Vac A t Vac +Ap – Ap Dz q =0 A q =p Ap E Ap Tension t +Ap ! E < Ec -Ap Ps Ps Photodiode Piezoresponse Force Microscopy: effet piézoélectrique inverse Laser z A. Brugère – 14 jan. 2011 Ps Vac cos(wt) La surface sous la pointe vibre en phase ou opposition de phase suivant le signe de la polarisation avec la tension sinusoïdale appliquée *AFM: Microscope à Force Atomique Contexte expérimental

  8. Formation et observation des domaines par AFM* Détection Synchrone Signal PFM Dz Tension ~ pm Det. Sync domaine ferroélectrique +/- Z Module AFM Topographie Photodiode Laser En scan z ~ nm ~ 100 nm A. Brugère – 14 jan. 2011 Vac cos(wt) Ps *AFM: Microscope à Force Atomique Contexte expérimental

  9. Tantalate de Lithium: film mince monocristallin et uniaxial • Uniaxial • Monocristallin • Densité • Fondamental Phase ferroélectrique +Ps -Ps p Plan d’Ox. z p V axe c LiTaO3 Ez < µm Electrode Ec= 10 000 V pour 500 µm Lithium Tantale Oxygène • Intérêt du LiTaO3 A. Brugère – 14 jan. 2011 Ps • Echantillon: Film mince • Epais: 0,5 – 1 µm • Etude de la croissance sous pointe Aminci • Mince: 120 (poli) et 250 nm (non poli) + champ interne (imprint) • Etude de la relaxation Smart CutTM Contexte expérimental

  10. Plan de l’Exposé I. Contexte expérimental • Formation et observation des domaines par PFM • Tantale de Lithium, LiTaO3 II. Croissance du domaine sous pointe • Croissance sous air • Impact de l’humidité • Modélisation de la croissance A. Brugère – 14 jan. 2011 III. Dynamique de relaxation des domaines • Imprint: présence d’un champ interne • Relaxation des domaines • Impact sur la mesure de cycles d’hystérésis rémanents IV. Conclusions et perspectives

  11. Formation du domaine sous la pointe 10 ms 50 ms 100 ms 10 V 20 V 30 V V 1 µm t V PFM t • Basculement local de la polarisation V Ps A. Brugère – 14 jan. 2011 • Méthode expérimentale Croissance du domaine sous pointe

  12. Formation du domaine sous la pointe , R(t)=logarithmique 10 ms 10 V 20 V 30 V 1 µm 400 400 250 250 100 100 0 0 • Basculement local de la polarisation • Croissance: R(V)=linéaire • Durée minimale d’application de la tension: Tpmin~1 ms • Taille minimale: rayon min. ~ 30-50 nm A. Brugère – 14 jan. 2011 Rayon (nm) Rayon (nm) 1E-04 0,001 0,01 0,1 1 10 100 Tension (V) Durée d’impulsion (s) Croissance du domaine sous pointe

  13. Formation du domaine sous la pointe , R(t)=logarithmique 500 ps Air Ez>Ec V Ps ? Tanaka et al.,Jap. J. Appl. Phys.47 3311 (2008) • Basculement local de la polarisation • Croissance: R(V)=linéaire • Durée minimale d’application de la tension: Tpmin~1 ms • Taille minimale: rayon min. ~ 30-50 nm • Mécanismes ? A. Brugère – 14 jan. 2011 • Pourquoi une durée seuil d’application ? • Comment expliquer l’expansion latérale du domaine ? Approche thermodynamique Caractérisation PFM sous air Miller et Savage, Phys. Rev.755 112 (1958) Croissance du domaine sous pointe

  14. Caractérisation PFM sous atmosphère sèche Participe à la croissance du domaine RH=5 % RH=35 % 1 ms 10 ms 100 ms 1 ms 10 ms 100 ms N2 Enceinte hermétique 1 s 0.5 s 0.2 s 1 s 0.5 s 0.2 s V 120°C 15 min V P LiTaO3 sas +40 V +40 V 1 µm 1 µm t 100 ms 100 ms 500 ms 500 ms 20V 30V 40V 50V 20V 30V 40V 50V 1 µm 1 µm • Quel est l’impact de l’humidité ? RH=5 % A. Brugère – 14 jan. 2011 Croissance du domaine sous pointe

  15. Caractérisation PFM sous atmosphère sèche Participe à la croissance du domaine Film d’eau Adsorption d’eauet autres composés Conduction de surface Air Champ électrique dynamique • Quel est l’impact de l’humidité ? Caractérisation PFM sous air H20 A. Brugère – 14 jan. 2011 Ez>Ec Ps Croissance du domaine sous pointe

  16. Croissance du domaine par conduction de surface 2 Vtip 25 nm d=5 nm Eau • Modélisation par éléments finis (Comsol MutliphysicsTM) Conduction de surface supportée par le film d’eau Basculement de la polarisation pour E>Ec 1 z Vtip A. Brugère – 14 jan. 2011 Ps 500 nm masse Brugère et al., J. Appl. Phys. submitted Croissance du domaine sous pointe

  17. Croissance du domaine par conduction de surface 1 s 10 s 1 ms • Résolution z 20 V A. Brugère – 14 jan. 2011 Ps 500 nm masse Animation Croissance du domaine sous pointe

  18. Croissance du domaine par conduction de surface Mécanisme en très bon accord avec l’expérience • Résolution Une croissance en deux étapes 2 1 Latérale Verticale A. Brugère – 14 jan. 2011 2 ms 3 ms 20 ms 0.5 ms 2.5 ms 6 ms 1 s 20 s -Z +Z Croissance du domaine sous pointe

  19. Croissance latérale du domaine Rayon Conductivité de l’eau Epaisseur couche d’eau d=5 nm s=0,55 µS/m • Sous atmosphère ambiante • Croissance latérale = domaine circulaire • Evolution très similaire qualitativement • Accord avec diminution RH% A. Brugère – 14 jan. 2011 Croissance du domaine sous pointe

  20. Croissance latérale du domaine E<Ec Croissance stoppée • Sous atmosphère sèche eau air • Croissance limitée • Processus thermodynamique A. Brugère – 14 jan. 2011 Croissance du domaine sous pointe

  21. Croissance verticale du domaine Landauer, J. Appl. Phys.28, 227 (1957) Forte répulsion électrostatique Minimisation Stabilisation par compensation • Domaine en aiguille (Semi-ellipsoïde) • Croissance anisotrope A. Brugère – 14 jan. 2011 Busacca et al., Elec. Lett.42 9 (2006) Croissance du domaine sous pointe

  22. Croissance verticale du domaine Modèle Expérimental 4 10 Tp>Tpmin n=5 Tp<Tpmin 3 Constante de Temps (ms) 2 5 Durée minimale (ms) 1 n=1 2 ms 3 ms 2.5 ms 6 ms 0 0 0 20 40 10 20 30 Instable Stable Tension (V) Tension (V) • Domaine en aiguille (Semi-ellipsoïde) • Croissance anisotrope • Durée minimale d’application de la tension A. Brugère – 14 jan. 2011 Croissance du domaine sous pointe

  23. Croissance verticale du domaine R= 5 nm 5.5 ms 6 ms 10 ms R=3 nm Epaisseur: 30 nm Pointe: 25 nm H=50 nm Nécessité de films minces • Domaine en aiguille (Semi-ellipsoïde) • Croissance anisotrope • Durée minimale d’application de la tension • Taille minimale du domaine Cas d’un film mince A. Brugère – 14 jan. 2011 Croissance du domaine sous pointe

  24. Plan de l’Exposé I. Contexte expérimental • Formation et observation des domaines par PFM • Tantale de Lithium, LiTaO3 II. Croissance du domaine sous pointe • Croissance sous air • Impact de l’humidité • Modélisation de la croissance des domaines A. Brugère – 14 jan. 2011 III. Dynamique de relaxation des domaines • Imprint: présence d’un champ interne • Relaxation des domaines • Impact sur la mesure de cycles d’hystérésis rémanents IV. Conclusions et perspectives

  25. Imprint: un champ interne dans la structure Eint IV measurement +Z Polarisation [µC/cm²] Densité de courant [A/cm²] -Z Tower-Sawyer Champ électrique [kV/cm] 130 kV/cm Z • imprint ? décalage du cycle d’hystérésis • Equivalent champ électrique interne (+Z) • Similaire macro/nano: Eint~Ec 120 nm - 250 nm LiTaO3 Métal Oxyde Interface de collage Substrat (LiTaO3) Cycles macroscopiques Cycles PFM (in-Field) A. Brugère – 14 jan. 2011 +Z signal PFM (ua) -Z 120 nm 250 nm Tension Electrode-Pointe [V] Dynamique de relaxation des domaines

  26. Conséquence de l’imprint: relaxation des domaines -Z • Ecriture: scan d’une région avec Vdc~20 V • Lecture: scan avec Vac=1 à 2 V et offset=-5 V A. Brugère – 14 jan. 2011 Erosion du domaine: relaxation complète à partir des parois Dynamique de relaxation des domaines

  27. Conséquence de l’imprint: relaxation des domaines -Z Aire du domaine, A (µm²) Courbes normalisées A0: taille initiale [<1 to 200 µm²] Tau: A(Tau)=36% de A0 Temps [s] • Suivi de l’évolution de l’aire du domaine en fonction du temps A. Brugère – 14 jan. 2011 Evolution identique quelque soit la taille initiale du domaine Dynamique de relaxation des domaines

  28. Mécanisme de relaxation: thermodynamiquement activé A=pR² R • Justification: - disparition progressive - uniquement aux parois • Force motrice: - diminution énergie libre du domaine - E = champ interne (champ dépolarisant négligeable) z Domaine -Z A. Brugère – 14 jan. 2011 Eint Ps Ganpule et al., Phys. Rev. B 65, 014101 (2001) Dynamique de relaxation des domaines

  29. Mécanisme de relaxation: thermodynamiquement activé t=0 14’ 26’ 2 µm A=pR² Points d’accroche -Z 1. défauts: points d’accroche 2. Tension superficielle 2 µm • Expérience en accordavec modèle • Vitesse constante de déplacement latéral des parois : 0,2 à 0,6 nm/s • Contributions moindres Croissance sous pointe: V=1 à 1000 nm/s A. Brugère – 14 jan. 2011 Dynamique de relaxation des domaines

  30. Impact sur la mesure des cycles d’hystérésis rémanents +Z offset PFM [a.u] Offset -5 V -Z Eint Electrode-Tip Voltage [V] V Eint Eoffset offset • Mesure de l’état rémanent i.e. sans champ extérieur appliqué • Offset: stabilise le domaine -Z en formation • Evolution du signal PFM relatif à -Z Offset 0 V A. Brugère – 14 jan. 2011 Offset -3,5 V Offset -5 V Dynamique de relaxation des domaines

  31. Les cycles rémanents: une mesure dynamique Vpointe Pointe V0 500 nm u3(r1) r Ps r1 E Experim. u3(r3) u3(r2) Ps Ps r2 r3 • Signal PFM: fonction de la taille du domaine • Effet d’ancrage (clamping) A. Brugère – 14 jan. 2011 Dynamique de relaxation des domaines

  32. Les cycles rémanents: une mesure dynamique r R=L R=100 R=250 R=50 R=20 R = Rayon du domaine R=0 Abscisse radiale (m) • Signal PFM: fonction de la taille du domaine • Effet d’ancrage (clamping) A. Brugère – 14 jan. 2011 25 nm R = Rayon du domaine L Dynamique de relaxation des domaines

  33. Les cycles rémanents: une mesure dynamique Vpointe Pointe V0 u3(r1) r Ps r1 E Experim. u3(r3) u3(r2) Ps Ps r2 r3 cyl. Comsol ell. • Signal PFM: fonction de la taille du domaine • Effet d’ancrage (clamping) A. Brugère – 14 jan. 2011 Dynamique de relaxation des domaines

  34. Les cycles rémanents: une mesure dynamique Vc(-Z) 1. 2. • Signal PFM: fonction de la taille du domaine • Effet d’ancrage (clamping) • Evolution du cycle = évolution domaine 0 PFM A. Brugère – 14 jan. 2011 1. 5. 5. 4. 3. 2. Inversion Tension Electrode-Pointe (V) V 4. 3. Maintien Croissance du domaine Relaxation Dynamique de relaxation des domaines

  35. Plan de l’Exposé I. Contexte expérimental • Matériaux ferroélectriques • Formation et observation des domaines par PFM • Tantale de Lithium, LiTaO3 II. Croissance du domaine sous pointe • Croissance sous air • Impact de l’humidité • Modélisation de la croissance des domaines A. Brugère – 14 jan. 2011 III. Dynamique de relaxation des domaines • Imprint: présence d’un champ interne • Relaxation des domaines • Impact sur la mesure de cycles d’hystérésis rémanents IV. Conclusions et perspectives

  36. Conclusions Etude des domaines ferroélectriques par Piezoresponse Force Microscopy dans des films minces de LiTaO3 monocristallins • Approche Croissance sous pointe/Relaxation des domaines Dynamique de déplacement des parois • Seuil de formation des domaines Nécessité d’avoir des films minces A. Brugère – 14 jan. 2011 • Impact de l’humidité Conductivité de surface participant à la croissance des domaines • Cycles d’hystérésis piezoresponse Relation entre le signal PFM et la taille du domaine

  37. Perspectives Expérimental • Impact de l’humidité: croissance sous vide ? • Maitriser technologiquement l’interface • Comparaison mesure Macro/PFM Simulation • Modélisation d’un cycle d’hystérésispiezoresponse: fusionner modèle de croissance et piézoélectrique • Effet d’injections de charges sous pointe A. Brugère – 14 jan. 2011 Application • Valoriser techno Smart Cut en résolvant le «problème» imprint • Approche système (mode de lecture, usure de la pointe…) compatible avec un dispositif mémoire

  38. Merci de votre attention A. Brugère – 14 jan. 2011
