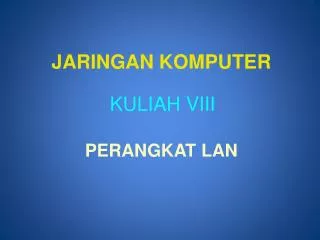

JARINGAN KOMPUTER. KULIAH VIII. PERANGKAT LAN. Kartu jaringan (LAN Card) Hub/Switch Kabel UTP Category 5 (Cat 5) Konektor RJ-45 Crimping tool Network Cable Tester. PERANGKAT YANG DIPERLUKAN UNTUK MEMBANGUN LAN. Untuk membangun jaringan berbasis kabel, dibutuhkan perangkat-perangkat sbb:.

matana
Download Presentation

JARINGAN KOMPUTER

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. JARINGAN KOMPUTER KULIAH VIII PERANGKAT LAN

  2. Kartu jaringan (LAN Card) Hub/Switch Kabel UTP Category 5 (Cat 5) Konektor RJ-45 Crimping tool Network Cable Tester PERANGKAT YANG DIPERLUKAN UNTUK MEMBANGUN LAN Untuk membangun jaringan berbasis kabel, dibutuhkan perangkat-perangkat sbb: Untuk membangun jaringan Nirkabel, dibutuhkan perangkat-perangkat sbb: • Kartu Nirkabel • Wireless Access Point (WAP)

  3. PERANGKAT YANG DIPERLUKAN UNTUK MEMBANGUN LAN(LANJUTAN)

  4. HUB bekerja dengan metode broadcast, sehingga semua port yang ada akan dikirim sinyalnya HUB

  5. Dengan metode broadcast, sering terjadi tabrakan (domain collision) yang akhirnya akan memperlambat akses jaringan HUB (LANJUTAN1)

  6. Selain lambat karena terjadinya domain collision, HUB juga akan membagi bandwidth keseluruhan dalam jumlah port HUB (LANJUTAN2)

  7. Untuk mengurangi terjadinya domain collision, maka digunakan BRIDGE agar jumlah komputernya menjadi berkurang BRIDGE • Penggunaan BRIDGE masih menyebabkan terjadinya domain collision di masing-masing grup, dan juga akan terjadi broadcast collision karena akan terjadi pertukaran data dari satu grup ke grup lainnya

  8. Selain itu BRIDGE akan meneruskan semua protokol yang ada TCP/IP NetBEUI IPX/SPX AppleTalk BRIDGE (LANJUTAN)

  9. Untuk menghindari terjadinya broadcast collision dan saling meneruskan protokol, maka kita harus menggunakan ROUTER ROUTER

  10. Dengan ROUTER protokol yang dilewatkan hanya TCP/IP saja TCP/IP Network ID: 192.168.10.0 Network ID: 10.32.0.0 ROUTER (LANJUTAN1)

  11. ROUTER juga mengarahkan IP Address dari satu jaringan ke jaringan lain ROUTER (LANJUTAN2)

  12. SWITCH • Untuk mengatasi domain collision dan penurunan kecepatan kerja dalam satu jaringan komputer, maka kita harus menggunakan SWITCH • SWITCH bekerja dengan metode mengakses tabel MAC Address, jadi kalau sinyal berasal dari port satu ke port lainnya, tidak akan di broadcast ke port yang tidak dituju

  13. Selain itu SWITCH juga mempertahankan semua port dengan kecepatan yang sama SWITCH (LANJUTAN1)

  14. SWITCH yang terbaru juga dilengkapi dengan feature VLAN (Virtual LAN) dan PowerButtons, pengaturan melalui tombol di depan modul-nya SWITCH (LANJUTAN2)
