1 / 11

Studium struktury amorfních látek

Studium struktury amorfních látek. Chybí dalekodosahové korelace, translační periodicita. kapaliny, pevné látky. Radiální distribuční funkce – 4 p r 2 r (r). Pravděpodobnost výskytu meziatomové vzdálenosti r. Jednoatomová látka. r (r).

maura
Download Presentation

Studium struktury amorfních látek

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

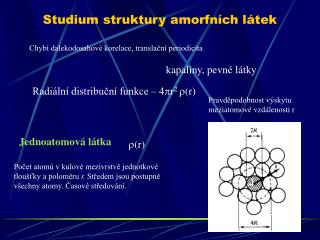

  1. Studium struktury amorfních látek Chybí dalekodosahové korelace, translační periodicita kapaliny, pevné látky Radiální distribuční funkce – 4pr2 r(r) Pravděpodobnost výskytu meziatomové vzdálenosti r Jednoatomová látka r(r) Počet atomů v kulové mezivrstvě jednotkové tloušťky a poloměru r. Středem jsou postupně všechny atomy. Časové středování.

  2. Redukovaná RDF 4p sin q/l S(q) = I(q)/f(q)2 Střední atomová hustota Intenzita koherentně rozptýleného záření na jeden atom v elektronových jednotkách RDF Párová korelační funkce

  3. Víceatomová látka Normalizovaný koherentní rozptyl Atomové zlomky jednotlivých druhů atomů Parciální strukturní faktory Celková redukovaná RDF

  4. Požadavky na experiment Úzké energetické pásmo Velký interval q Potlačení pozadí Monochromátor Určení přenosové funkce monochromátoru Pro určení parciálních RDA je třeba provést nezávislé experimenty Kombinace rtg, neutronové a elektronové difrakce Kombinace jaderného rozptylu neutronů a rtg difrakce Izotopová substituce Kombinace jaderného a magnetického rozptylu neutronů a rtg difrakce Izomorfní substituce Koncentrační metoda

  5. Experimentální profil Rozptyl na molekulu Přeškálování experimentálních dat

  6. Využití anomálního rozptylu Přelaďování vlnové délky pod energií absorpční hrany Měření u absorpčních hran prvků a daleko od nich

  7. Diferenciální distribuční analýza Měření v blízkosti hrany jednoho prvku a daleko od ní, přičemž je změna rozptylového faktoru druhého prvku malá

  8. EXAFS Extended X-Ray Absorption Fine Structure Měření absorpčního koeficientu v závislosti na energii dopadajícího záření m(E) Amplituda zpětného rozptylu od sousedního atomu vlnový vektor fotoelektronu s vazebnou energií E0 a střední volnou dráhou l(k) j indexuje jednotlivé radiální obálky

  9. Transmisní geometrie Polynom vhodného stupně Vzorek mezi dvěma ionizačními komůrkami Lokální okolí Prvková selektivita Korekční okno

More Related
