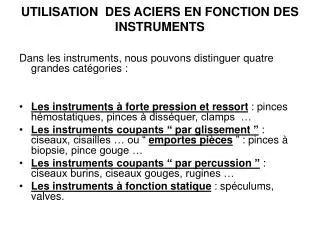

  1. UTILISATION DES ACIERS EN FONCTION DES INSTRUMENTS Dans les instruments, nous pouvons distinguer quatre grandes catégories : • Les instruments à forte pression et ressort: pinces hémostatiques, pinces à disséquer, clamps … • Les instruments coupants “ par glissement ”: ciseaux, cisailles … ou “ emportes pièces ” : pinces à biopsie, pince gouge … • Les instruments coupants “ par percussion ”: ciseaux burins, ciseaux gouges, rugines … • Les instruments à fonction statique: spéculums, valves.

  2. En fonction de ces quatre catégories, il convient d’utiliser les meilleurs aciers en tenant compte des critères suivants : -Fonctionnement de l’instrument -Résistance à la corrosion

  3. ACIERS INOXYDABLES MARTENSITIQUES • Pour les instruments à forte pression et ressort: on utilise généralement du Z20C13 Z : Acier inoxydable fortement allié Soit 20  : 0.20 % de carbone C  : chrome 13  : 13 % de chrome Ces aciers permettent d’obtenir une gamme étendue de caractéristiques mécaniques et une bonne résistance à la corrosion : Trempe à 1015° C ………………………………………. HRC : 48 Revenu à 270° C ………………………………………. HRC : 46

  4. 2)Pour les instruments coupants “ par glissement ”: on utilise du Z50CD13 Soit 0.50 % de carbone 13 % de chrome D  : Molybdène 0.6 à 0.9 % de Molybdène Trempe à environ 1050°C ……………… HRC : 55 Revenu à environ 280° C……………… HRC : 53 Le pourcentage de carbone est plus élevé, ce qui entraîne une dureté plus élevée, nécessaire à la coupe.

  5. Z40CD14 Soit 0.40% de carbone 14 % de chrome 0.8% de Molybdène - Le taux de carbone étant plus élevé que pour les instruments à pression, pour maintenir l’inoxydabilité, le taux de chrome a soit été augmenté, soit on y a ajouté du Molybdène. Nous pouvons également utiliser la nuance Z40C14 Soit 0.40 % de carbone 14 % de chrome

  6. Pour les instruments coupants “ par percussion ”: on utilise du: Z50CD13 Soit 0.50 % de carbone 13 % de chrome 0.6 à 0.9 % de Molybdène Z70CD14 Soit 0.70 % de carbone 14 % de chrome 0.8 % de Molybdène

  7. II . ACIERS INOXYDABLES AUSTENITIQUES • Pour les instruments à fonction statique, les nuances utilisées sont: Z2CN 18-10 ou 304L (norme USA) Soit Z : Acier inoxydable fortement allié 0.02% de carbone C : Chrome N  : Nickel 18: 18 % de Chrome 10 : 10 % de Nickel
