التمديدات الكهرباء المنزلية

1. التمديدات الكهرباء المنزلية الصف : التاسع إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس

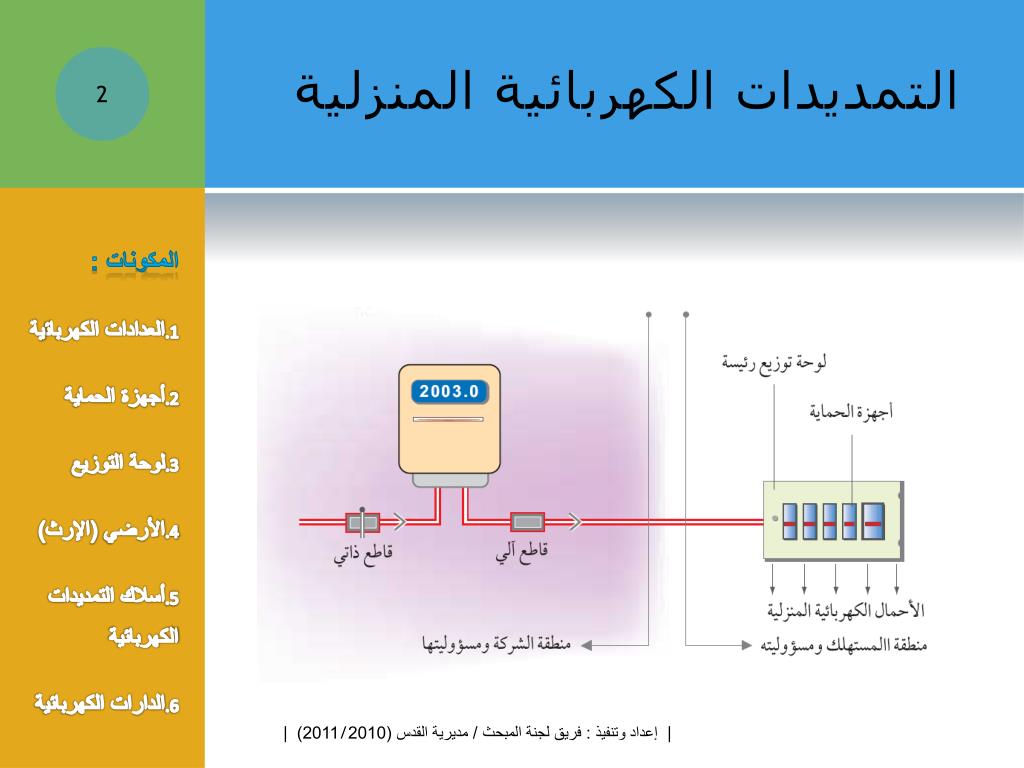

2. التمديدات الكهربائية المنزلية المكونات : العدادات الكهربائية أجهزة الحماية لوحة التوزيع الأرضي (الإرث) أسلاك التمديدات الكهربائية الدارات الكهربائية | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

3. أولاً : عناصر الحماية • تستخدم عناصر الحماية لوقاية التمديدات الكهربائية والأجهزة من خطر قصر الدارة (التماس) ، ولتفادي نشوب الحرائق وحدوث الصدمات الكهربائية للأفراد . • ومن أهم أجهزة الحماية المستخدمة في التمديدات الكهربائية : • المصهرات (Fuses) • المفتاح الآلي (مفتاح نصف أوتوماتيك) (Circuit Breakers) • مفتاح التسريب الأرضي (Earth Leakage Replay) | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

4. المصهرات (Fuses) (1/2) • هي عبارة عن نقطة ضعيفة وضعت عمداً في الدارة لحمايتها من زيادة شدة التيار المسموح به • يتكون من سلك أو شريط خاص مصنوع من معدن معين بأبعاد محددة • يحاط المصهر بجسم مصنوع من مادة عازلة • ينصهر السلك عندما تزيد شدة التيار المار فيه عن قيمة محددة للتيار هي قياس المصهر ، فيقوم بقطع الدارة الكهربائية ، ويجب إستبداله | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

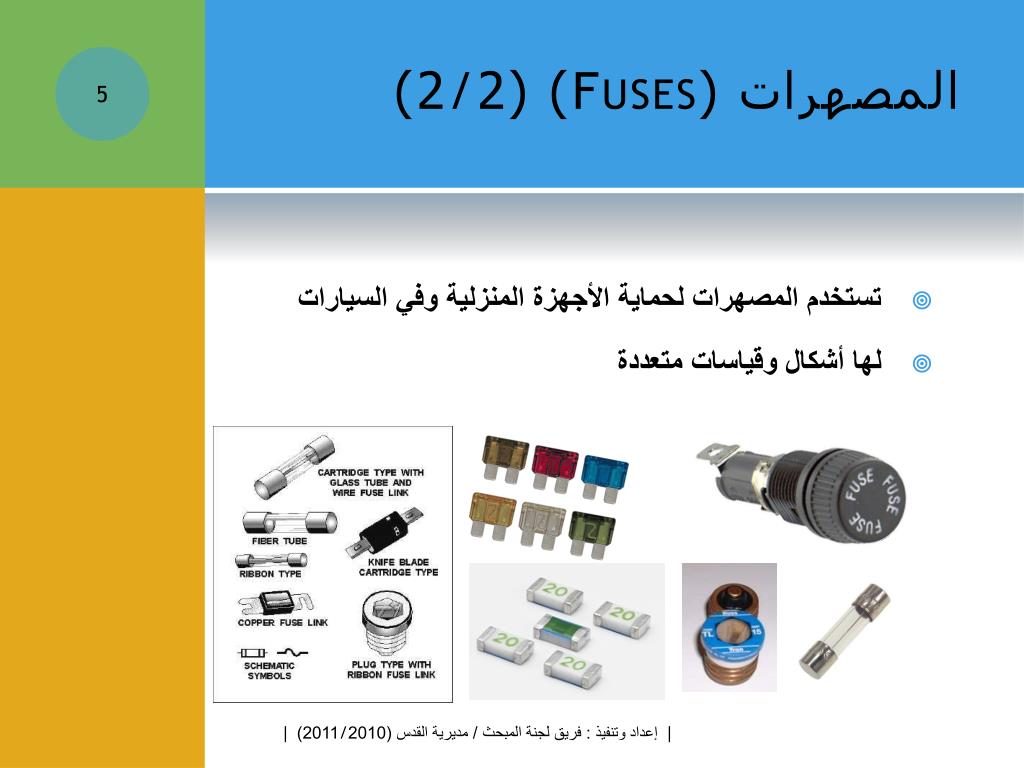

5. المصهرات (Fuses) (2/2) • تستخدم المصهرات لحماية الأجهزة المنزلية وفي السيارات • لها أشكال وقياسات متعددة | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

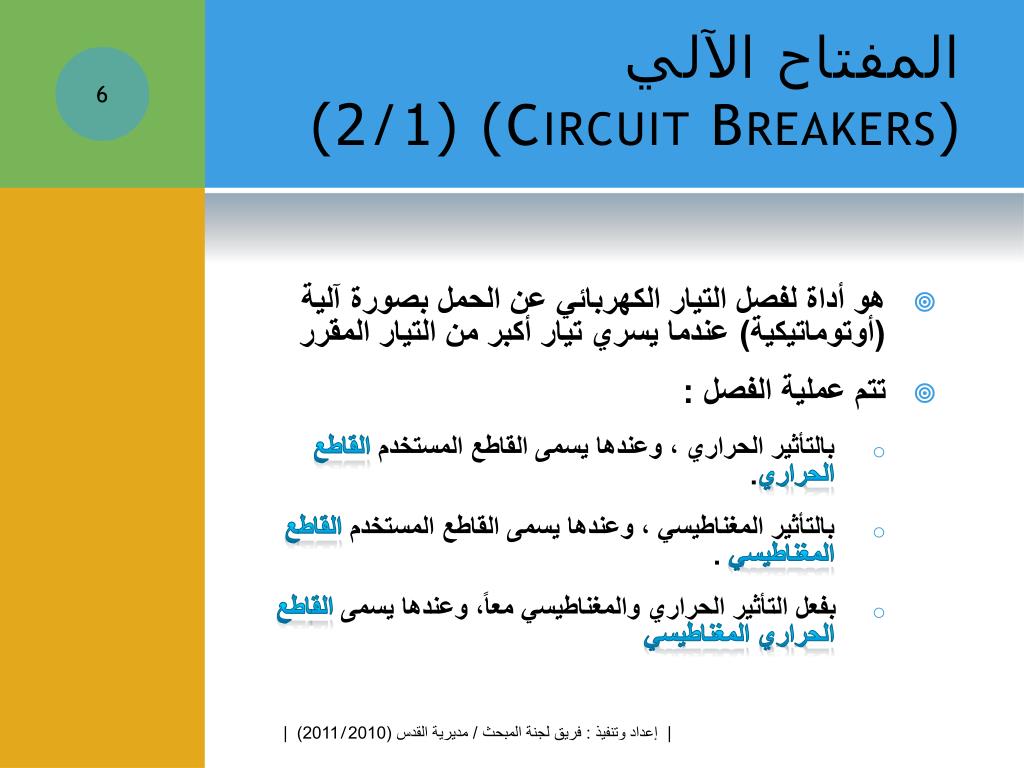

6. المفتاح الآلي(Circuit Breakers) (1/2) • هو أداة لفصل التيار الكهربائي عن الحمل بصورة آلية (أوتوماتيكية) عندما يسري تيار أكبر من التيار المقرر • تتم عملية الفصل : • بالتأثير الحراري ، وعندها يسمى القاطع المستخدم القاطع الحراري. • بالتأثير المغناطيسي ، وعندها يسمى القاطع المستخدم القاطع المغناطيسي . • بفعل التأثير الحراري والمغناطيسي معاً، وعندها يسمى القاطع الحراري المغناطيسي | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

7. المفتاح الآلي(Circuit Breakers) (2/2) القاطع المغناطيسي القاطع الحراري القاطع الحراري المغناطيسي | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

8. مفتاح التسريب الأرضي(Earth Leakage Relay)(1/4) • تتم حماية التركيبات الكهربائية باستخدام القواطع الذاتية أو المصهرات • إلا أن هذه الأدوات لا تستطيع كشف التيارات الصغيرة التي تسري خلال جسم الإنسان عند ملامسته لموصل فيه تيار كهربائي أو سلك مقطوع • لذا ومن أجل حماية الإنسان من الصدمة الكهربائية وحماية الأجهزة من تيارات التسرب الأرضي تستخدم مفتاح التسريب الأرضي | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

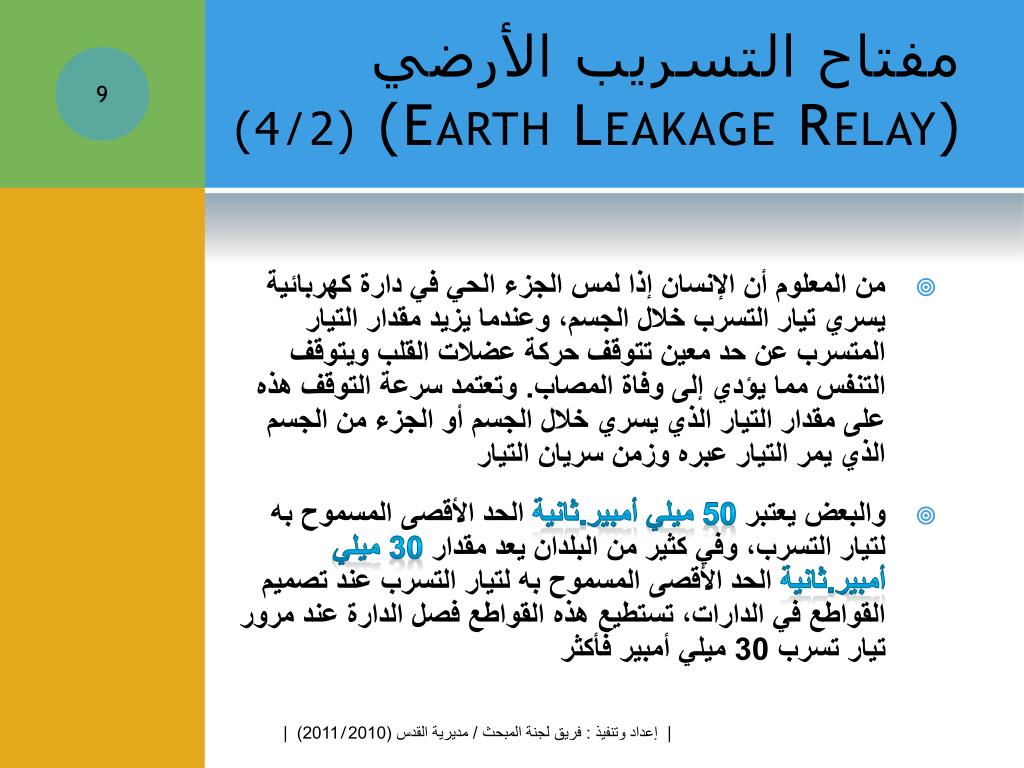

9. مفتاح التسريب الأرضي(Earth Leakage Relay)(2/4) • من المعلوم أن الإنسان إذا لمس الجزء الحي في دارة كهربائية يسري تيار التسرب خلال الجسم، وعندما يزيد مقدار التيار المتسرب عن حد معين تتوقف حركة عضلات القلب ويتوقف التنفس مما يؤدي إلى وفاة المصاب. وتعتمد سرعة التوقف هذه على مقدار التيار الذي يسري خلال الجسم أو الجزء من الجسم الذي يمر التيار عبره وزمن سريان التيار • والبعض يعتبر 50 ميلي أمبير.ثانية الحد الأقصى المسموح به لتيار التسرب، وفي كثير من البلدان يعد مقدار 30 ميلي أمبير.ثانية الحد الأقصى المسموح به لتيار التسرب عند تصميم القواطع في الدارات، تستطيع هذه القواطع فصل الدارة عند مرور تيار تسرب 30 ميلي أمبير فأكثر | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

10. مفتاح التسريب الأرضي(Earth Leakage Relay)(3/4) • هناك نوعان من مفتاح التسريب الأرضي من حيث الحساسية • حساسية 0.03 أمبير ، أي أن تسرباً للتيار الكهربائي بمقدار 0.03 أمبير يؤدي إلى فصل التيار الكهربائي ، وهذا النوع هو المستخدم في البيوت. • حساسية 0.3 أمبير ، أي أن تسرباً للتيار الكهربائي بمقدار 0.3 أمبير يؤدي إلى فصل التيار الكهربائي ، وهذا النوع هو المستخدم في المصانع والأماكن الأكثر عرضة لتسريب التيار الكهربائي . | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

11. مفتاح التسريب الأرضي(Earth Leakage Relay)(4/4) | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

12. ثانياً : لوحة التوزيع الرئيسة (1/3) • هي لوحة تتصل بالمصدر الكهربائي عن طريق قاطع الشركة وعدادها، وتغذي الدارات الفرعية للتمديدات الكهربائية المنزلية بالتيار الكهربائي • الدارات الفرعية : هي مجموعة من الدارات المجمعة على مستوى معين حسب القاطع • توضع في موقع متوسط من البيت يسهل الوصول إليه • متوافرة بأحجام مختلفة ، منها ما يتسع لـ 12 / 24 / 36 قاطعاً • غالباً ما تصنع من البلاستيك العازل للتيار الكهربائي | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

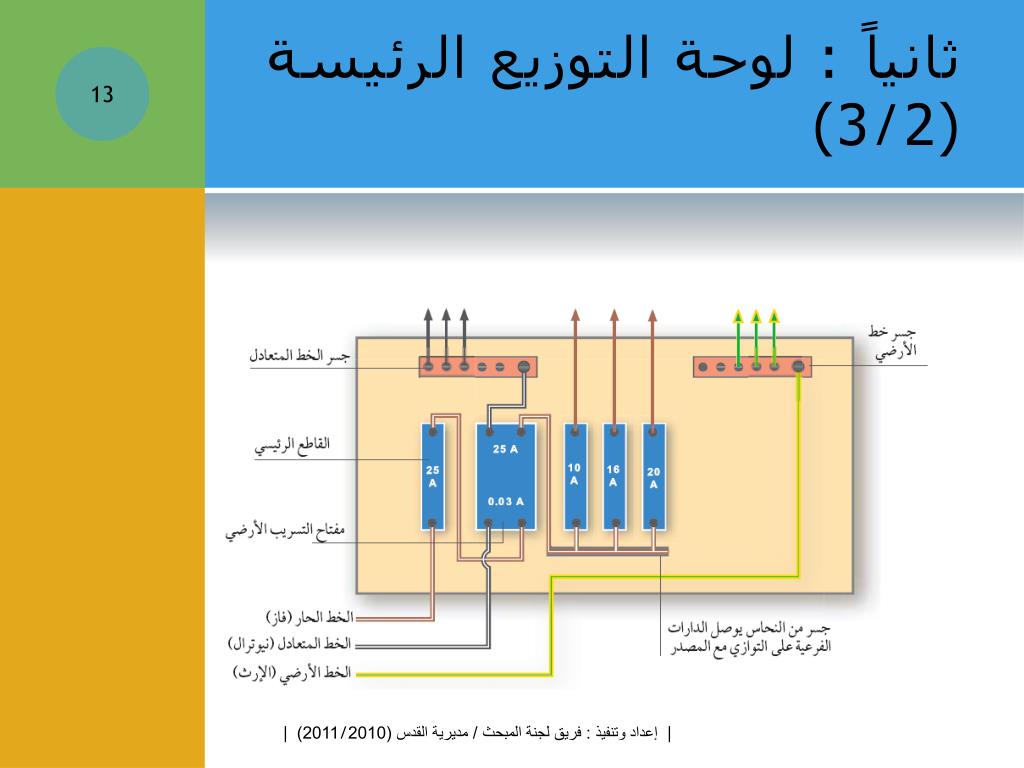

13. ثانياً : لوحة التوزيع الرئيسة (2/3) | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

14. ثانياً : لوحة التوزيع الرئيسة (3/3) • تحتوي اللوحة على عدد من القواطع الآلية التي تساوي عدد الدارات الفرعية داخل البيت • يتم ربط المصدر الرئيسي للكهرباء بالقواطع من الأسفل • عدد الخطوط الفرعية من القواطع يساوي عدد خطوط المتعادل والأرضي • يتم ربط جميع الدارات الفرعية مع المصدر على التوازي ، وبذلك تحصل جميع الأحمال على مصدر جهد متساوي قيمته 220 فولت • خط الأرضي ( الإرث ) ليس له علاقة بالدارة الكهربائية ، وتظهر أهميته في حالة الأعطاب | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

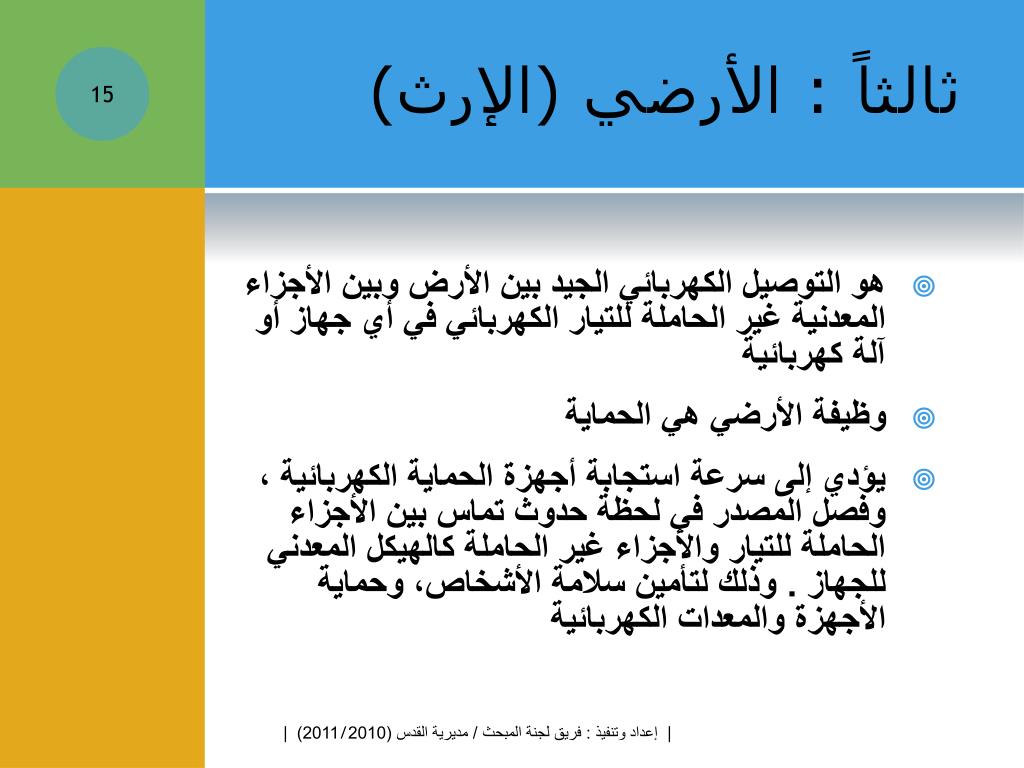

15. ثالثاً : الأرضي (الإرث) • هو التوصيل الكهربائي الجيد بين الأرض وبين الأجزاء المعدنية غير الحاملة للتيار الكهربائي في أي جهاز أو آلة كهربائية • وظيفة الأرضي هي الحماية • يؤدي إلى سرعة استجابة أجهزة الحماية الكهربائية ، وفصل المصدر في لحظة حدوث تماس بين الأجزاء الحاملة للتيار والأجزاء غير الحاملة كالهيكل المعدني للجهاز . وذلك لتأمين سلامة الأشخاص، وحماية الأجهزة والمعدات الكهربائية | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

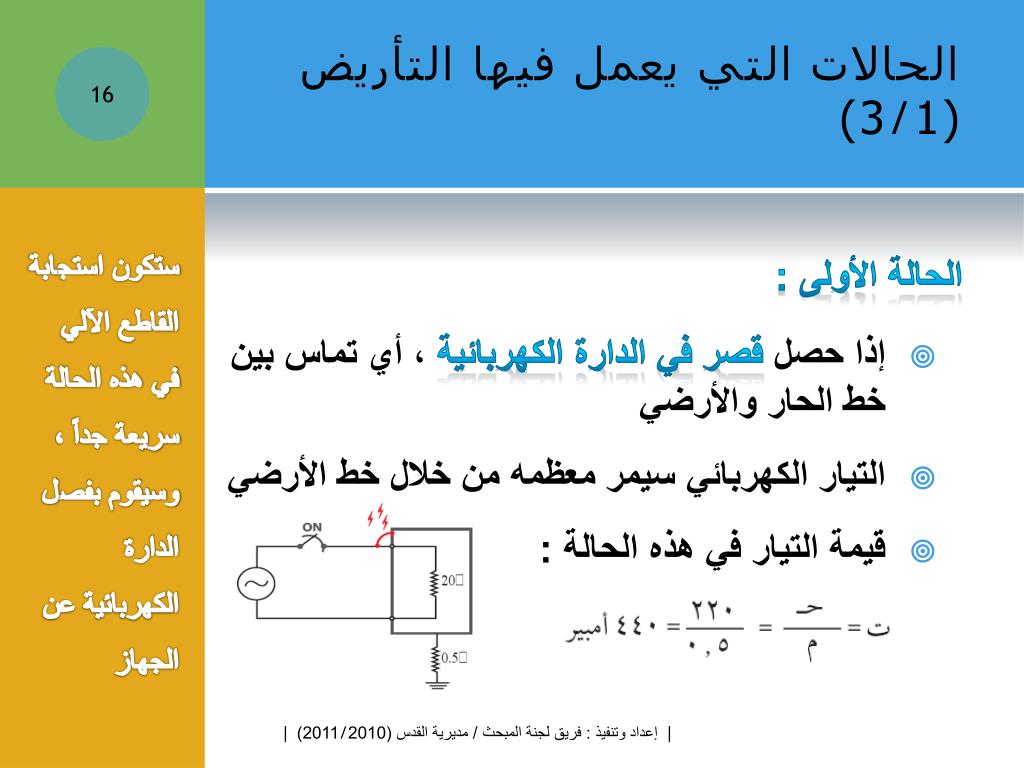

16. الحالة الأولى : الحالات التي يعمل فيها التأريض (1/3) • إذا حصل قصر في الدارة الكهربائية ، أي تماس بين خط الحار والأرضي • التيار الكهربائي سيمر معظمه من خلال خط الأرضي • قيمة التيار في هذه الحالة : ستكون استجابة القاطع الآلي في هذه الحالة سريعة جداً ، وسيقوم بفصل الدارة الكهربائية عن الجهاز | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

17. الحالة الثانية : الحالات التي يعمل فيها التأريض (2/3) • إذا حصل قطع في خط الأرضي • لا يمكن اكتشاف حدوث القطع في هذا الخط (لأن خط الأرضي ليس جزءاً من الدارة الكهربائية إذا لامس شخص هذا الجهاز سيؤدي إلى إصابته بصدمة كهربائية قاتلة | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

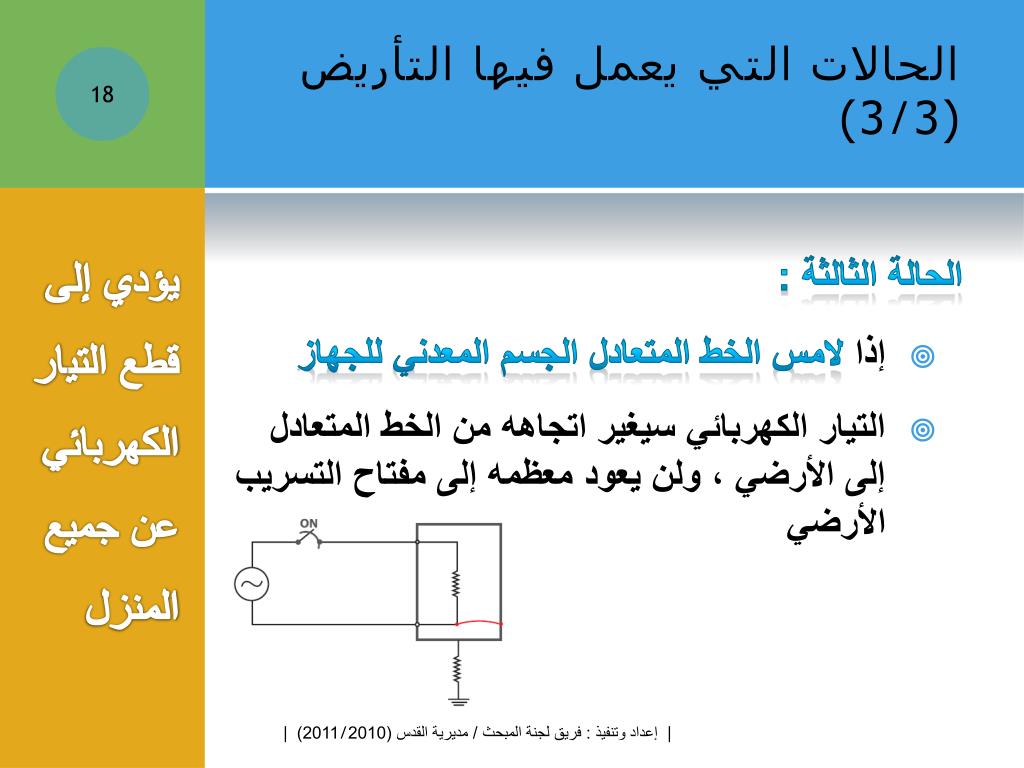

18. الحالة الثالثة : الحالات التي يعمل فيها التأريض (3/3) • إذا لامس الخط المتعادل الجسم المعدني للجهاز • التيار الكهربائي سيغير اتجاهه من الخط المتعادل إلى الأرضي ، ولن يعود معظمه إلى مفتاح التسريب الأرضي يؤدي إلى قطع التيار الكهربائي عن جميع المنزل | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

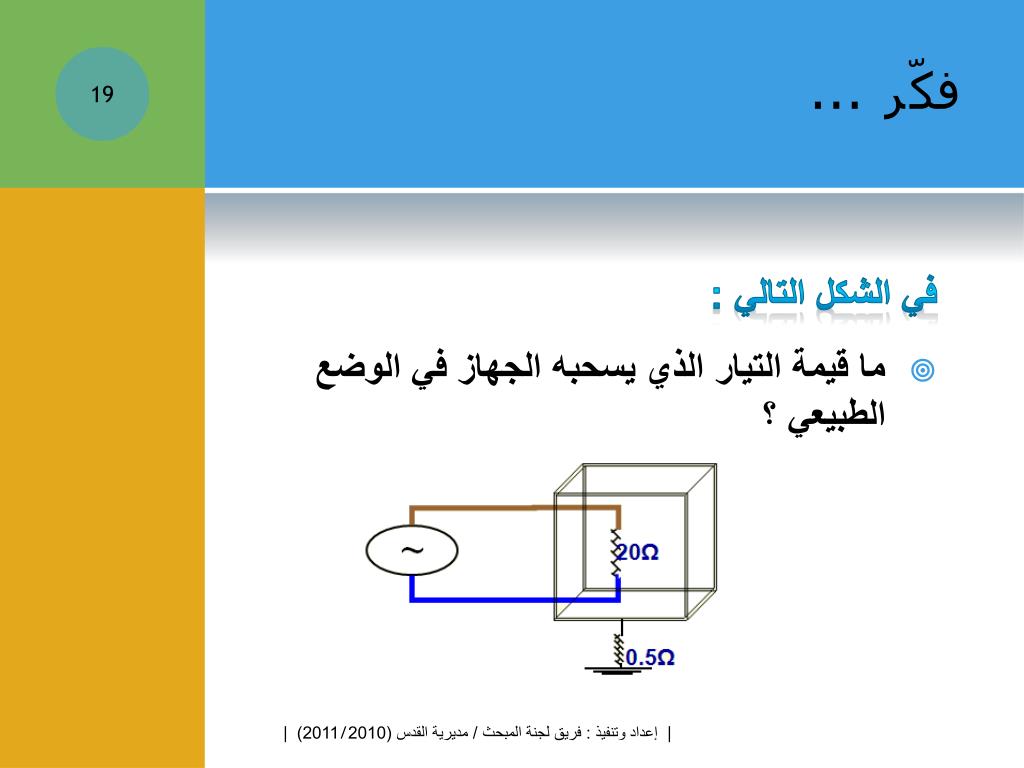

19. فكّر ... في الشكل التالي : • ما قيمة التيار الذي يسحبه الجهاز في الوضع الطبيعي ؟ | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

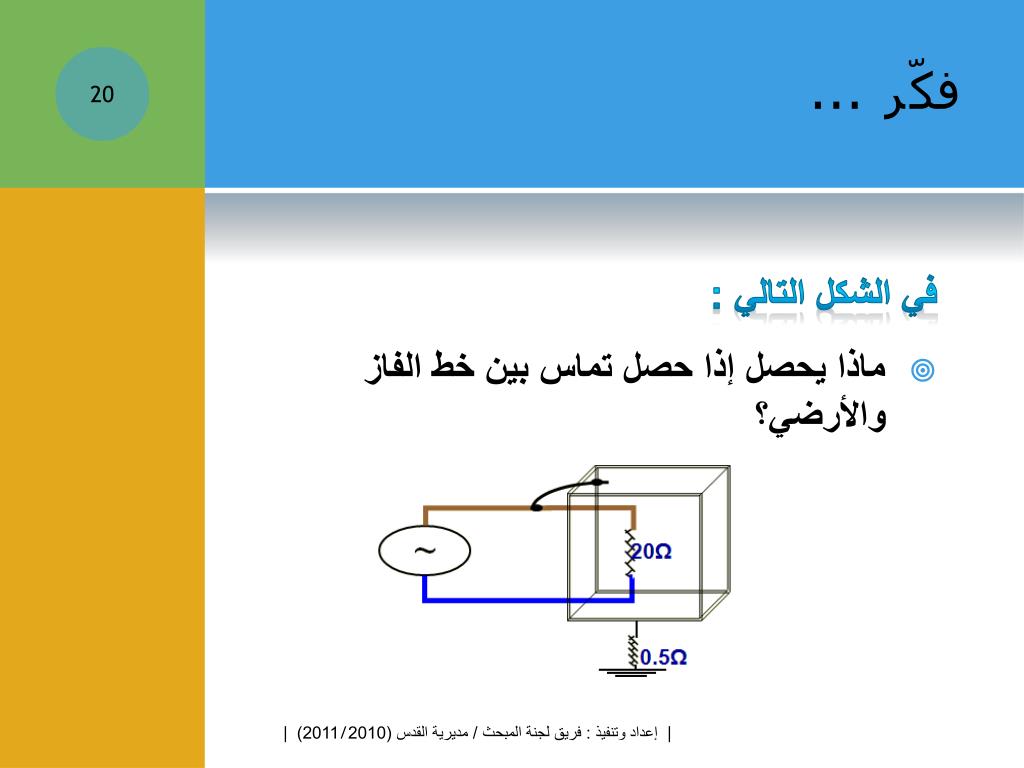

20. فكّر ... في الشكل التالي : • ماذا يحصل إذا حصل تماس بين خط الفاز والأرضي؟ | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

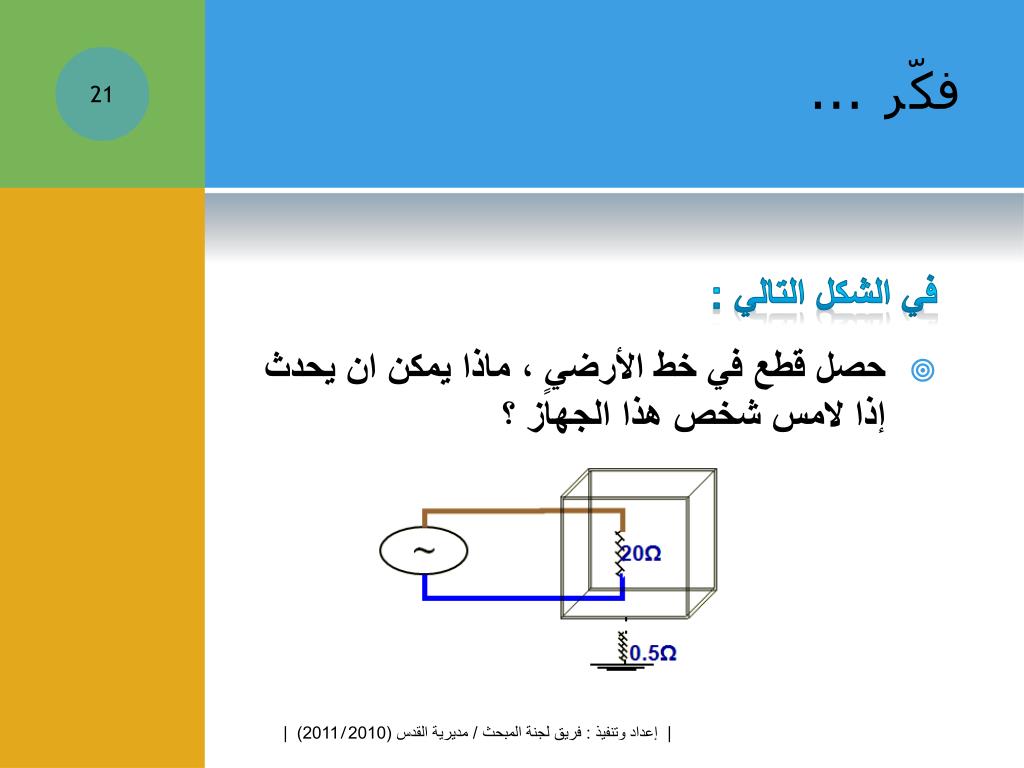

21. فكّر ... في الشكل التالي : • حصل قطع في خط الأرضيٍ ، ماذا يمكن ان يحدث إذا لامس شخص هذا الجهاز ؟ | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |

22. فكّر ... في الشكل التالي : • لامس الخط المتعادل الجسم المعدني للجهاز ، ماذا يحصل في هذه الحالة ؟ | إعداد وتنفيذ : فريق لجنة المبحث / مديرية القدس (2010/2011) |
