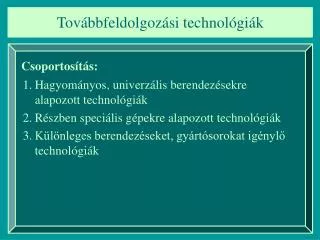

Továbbfeldolgozási technológiák. Csoportosítás:. 1. Hagyományos, univerzális berendezésekre alapozott technológiák 2. Részben speciális gépekre alapozott technológiák 3. Különleges berendezéseket, gyártósorokat igénylő technológiák. Továbbfeldolgozási technológiák.

megara
Download Presentation

Továbbfeldolgozási technológiák

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Továbbfeldolgozási technológiák Csoportosítás: 1. Hagyományos, univerzális berendezésekre alapozott technológiák 2. Részben speciális gépekre alapozott technológiák 3. Különleges berendezéseket, gyártósorokat igénylő technológiák

  2. Továbbfeldolgozási technológiák 1. Hagyományos berendezéseken alapuló technológiák • Bútoralkatrészek fűrészüzemi gyártása • A gyártástechnológiát meghatározó tényezők: • volumen • gyártmányösszetétel, szériaszám • a gyártandó alkatrészek készültségi foka • alapanyag (fafaj, minőség) • meglévő üzemi adottságok

  3. Továbbfeldolgozási technológiák • 1. Hagyományos berendezéseken alapuló technológiák • Bútoralkatrészek fűrészüzemi gyártása • Tipikus műveletek: • a fűrészáru osztályozása, máglyázása • máglyabontás, szárítás • anyag-előkészítés, leszabás • szélezés, szeletelés • keresztvágás • egyengető gyalulás • három- vagy négyoldali gyalulás, profilkialakítás • csomagolás, tárolás

  4. Továbbfeldolgozási technológiák • 1. Hagyományos berendezéseken alapuló technológiák • Bútoralkatrészek fűrészüzemi gyártása • A volumen függvényében: • 1000 m3 alatt - nem érdemes • 1000 - 1500 m3 - kis volumen • általában kis szériák • főként fűrészelő megmunkálás, leszabott alkatrészek

  5. Továbbfeldolgozási technológiák • 1. Hagyományos berendezéseken alapuló technológiák • Bútoralkatrészek fűrészüzemi gyártása • A volumen függvényében: • 1000 m3 alatt - nem érdemes • 1000 - 1500 m3 - kis volumen • 2000 - 2500 m3 - közepes volumen • leszabott és félkész alkatrészek gyártása • egyedi anyagmozgatási eljárások (görgősor, csúszda, stb.) • puffertárolókra szükség van.

  6. Továbbfeldolgozási technológiák • 1. Hagyományos berendezéseken alapuló technológiák • Bútoralkatrészek fűrészüzemi gyártása • A volumen függvényében: • 1000 m3 alatt - nem érdemes • 1000 - 1500 m3 - kis volumen • 2000 - 2500 m3 - közepes volumen • 2500 m3 fölött - nagy volumen • félkész vagy kész alkatrészek gyártása • részlegesen automatizált anyagmozgatás • puffertárolókra itt is szükség van (nem kapcsolt ber.-ek)

  7. Továbbfeldolgozási technológiák • 1. Hagyományos berendezéseken alapuló technológiák • Bútoralkatrészek fűrészüzemi gyártása A műveleti idők számítása: T = th + tn + tv th - főidő tn - mellékidő tv - veszteségi idő - a megmunkálás tényleges ideje - kiszolgálási idő, gépbeállítás, stb. - karbantartás, meghibásodás, stb. Az egyes idők számítása tapasztalatok alapján vagy táblázatok segítségével történhet.

  8. Továbbfeldolgozási technológiák • 1. Hagyományos berendezéseken alapuló technológiák • Bútoralkatrészek fűrészüzemi gyártása • Összekapcsolt berendezések (gépsorok): • A teljesítmények lehető legjobb összehangolására kell törekedni • A teljesítményt a szűk keresztmetszetet jelentő gép határozza meg. • A műveleti sorban később következő berendezések előtolási sebessége meghaladja az előző műveletekét

  9. Továbbfeldolgozási technológiák • 1. Hagyományos berendezéseken alapuló technológiák • Burkolati elemek gyártása • Szokásos műveletek: • A fűrészáru szárítása • Négyoldali felületi megmunkálás és profil kialakítás (csaphornyos kapcsolat) • Hibakiejtő manipuláció • Szélesség: max. 12. cm. • Vastagság: ált. 21 mm

  10. Továbbfeldolgozási technológiák 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Rétegelt és tömbösített elemek gyártása • Táblásított tömörfa lemezek gyártása

  11. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • A hossztoldott elemek gyártását indokolhatja: • Rövid hulladékok hasznosítása • A természetesnél hosszabb fűrészáru iránti igény • Hosszú, hibamentes fűrészáru iránti igény • Alapanyag biztosítása tömbösítéshez és táblásításhoz (RR tartók!)

  12. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Általában fűrészelt anyagot hossztoldanak • Rövid és hosszú elemes hossztoldás: • rövid: min. 15 cm • hosszú: min. 80-100 cm (max. 1-6 m) • Hosszméret: a szállítási lehetőségek függvényében (ált. max. 50-60 m) • Alkalmazott fogtípusok: a fogazás jellegétől (teherbíró, asztalosipari, stb.) függ.

  13. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Ékcsapmaró berendezések fajtái: • manuális vagy automatikus működés • elemek megmunkálása egyenként vagy csoportosan • a szomszédos elemvégek megmunkálása egy ütemben vagy külön ütemben • egy vagy két összekapcsolt maróegység • egyszerű marófej vagy összetett megmunkáló egység • vízszintes vagy függőleges késtengely • a megmunkált anyag áll vagy mozog

  14. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  15. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Nagy teljesítmény: egy hossztoldó prést két marógép szolgál ki. • Egy maróegység esetén: az elemeket 180°-kal megfordítják.

  16. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  17. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  18. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  19. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  20. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  21. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  22. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  23. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  24. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  25. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  26. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  27. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  28. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  29. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  30. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  31. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  32. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  33. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  34. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  35. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Nagy teljesítmény: egy hossztoldó prést két marógép szolgál ki. • Egy maróegység esetén: az elemeket 180°-kal megfordítják. • Újabban: két összekapcsolt maróegység -a fogak t/2-vel eltolva. • Rotációs ékcsapmaró (kísérleti) - íves fogkialakítás, kisebb gyengítési tényező!

  36. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  37. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Ékcsapmarás: • rendszerint kötegben • előtte derékszögűre vágás (15-20 mm) • ragasztófelhordás: ellenprofil vagy fúvóka

  38. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Hossztoldó prések csoportosítása: • szakaszos vagy folyamatos • pneumatikus vagy hidraulikus

  39. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Szakaszos működésű hossztoldó prések: • egy ütemben egy hossztoldás • egyszerre több hossztoldás(kihajlásgátló gerenda)

  40. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Szakaszos működésű hossztoldó prések:

  41. Továbbfeldolgozási technológiák

  42. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • Folyamatos működésű hossztoldó prések: • Súrlódáson alapuló eljárások • Lehet: • előtoló + fékező egység • különböző sebességgel haladó görgők között

  43. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  44. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása

  45. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Hossztoldott fűrészáru gyártása • A hossztoldást követő műveletek: • Gyalulás közvetlenül a hossztoldás után • „finom” gyaluszerszám és berendezés - a préssel sorba kötve • A gyalulás után 24 h-n belül ragasztandó! • A hossztoldás után pihentetés - gyalulás később

  46. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Rétegelt és tömbösített elemek gyártása • Termékek: • Duobalken, Triobalken • Kisebb RR elemek • Épületasztalos szelvények • (Nagyobb RR tartók - nem tárgyaljuk)

  47. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Rétegelt és tömbösített elemek gyártása • Műveletek: • szárítás • (hossztoldás) • gyalulás • (szélesítő toldás) • ragasztó felhordás • préselés • felületi megmunkálás, méretre szabás

  48. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Rétegelt és tömbösített elemek gyártása • Műveletek: • szárítás • (hossztoldás) • gyalulás • (szélesítő toldás) • ragasztó felhordás • préselés • felületi megmunkálás, méretre szabás

  49. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Rétegelt és tömbösített elemek gyártása • Szélesítő toldás: • Lehet a rétegelés előtt vagy egy ütemben • Ha egy ütemben történik: • nagyfrekvenciás préselés • oldalirányú nyomás alkalmazása

  50. Továbbfeldolgozási technológiák • 2. Részben speciális gépekre alapozott technológiák • Rétegelt és tömbösített elemek gyártása • Ragasztóanyag felhordás: • Ragasztóanyag: igénytől függően (teherhordó ragasztás, esztétika, vízállóság, stb.) • Mennyiség: 300-500 g / m2
