SCE - 6b תבניות תיכון (המשך) (Design Patterns) דר’ יעקב אקסמן

1. SCE-6b תבניות תיכון (המשך) (Design Patterns) דר’ יעקב אקסמן

2. הנדסת מרכיבי תוכנה דרישות תוכנה דגםהייררכי דגםפיזיקלי מרכיבים קוד להרצה = exe מדידות

3. תבניות תיכון ספרות [GoF- 1995] E. Gamma, R. Helm, R. Johnson & J. Vlissides “Design Patterns – Elements of Reusable Object- Oriented Software” Addison-Wesley – Boston, MA - 1995.

4. תבניות תיכון דוגמאות • תבניות GoF – מבנה (Structural) • Composite • Flyweight

5. תבניות תיכון דוגמה ראשונה • תרכובת (Composite) • מטרה: • טיפול אחיד לעצמים בודדים ותרכובות • מעין "רקורסיה" • לקוח (client) יטפל באותה צורה, מפני ש: • גם עצמים וגם תרכובות שלהם (composites) • יורשים מאותה מחלקה מופשטת

6. תבניות תיכון מבנה רקורסיבי Composite aComposite aComposite aLeaf aLeaf aLeaf aLeaf aLeaf aLeaf

7. תבניות תיכון דוגמת Composite <<Abstract>> Graphic 0..* 0..* + draw () + add (g : Graphic) + remove (g : Graphic) + getChild (int) Picture draw (g : Graphic) Rectangle Line Text add (g : Graphic) remove (g : Graphic) getChild () draw(){ for all g in graphics g.draw() }

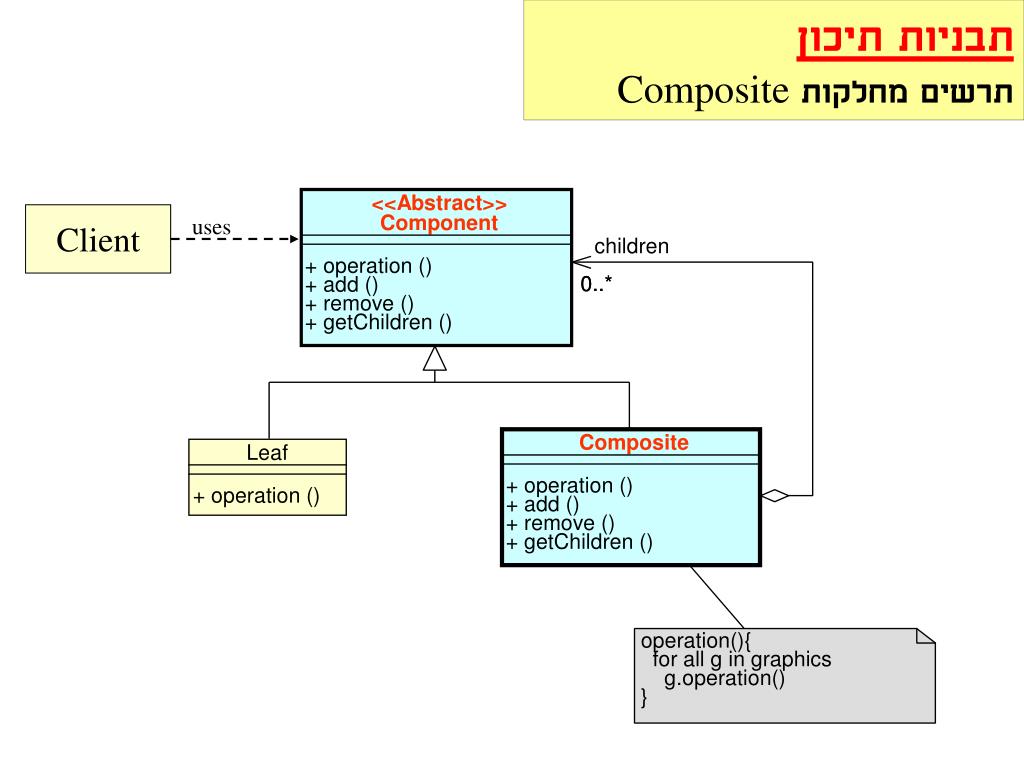

8. תבניות תיכון תרשים מחלקות Composite <<Abstract>> Component Client uses children + operation () 0..* 0..* + add () + remove () + getChildren () Composite Leaf + operation () + operation () + add () + remove () + getChildren () operation(){ for all g in graphics g.operation() }

9. תבניות תיכון בעיות Composite • אפשרי – לקרא לשיטה שמתאימה לעצם פשוט • ע"י תרכובת (composite). • למשל: • Composite comps1; • comps1.repaint; • בעייתי – לקרא לשיטה שמתאימה לתרכובת (composite) ע"י עצם פשוט. • למשל: • LeafObject Lobj1; • Lobj1.addComponent;

10. תבניות תיכון פתרון בעיית Composite • פתרון אפשרי – בדיקה לפני קריאת השיטה: • If (component.isComposite( ) ) • {… component.addComponent(someCompThatCouldBeComposite); • … • }

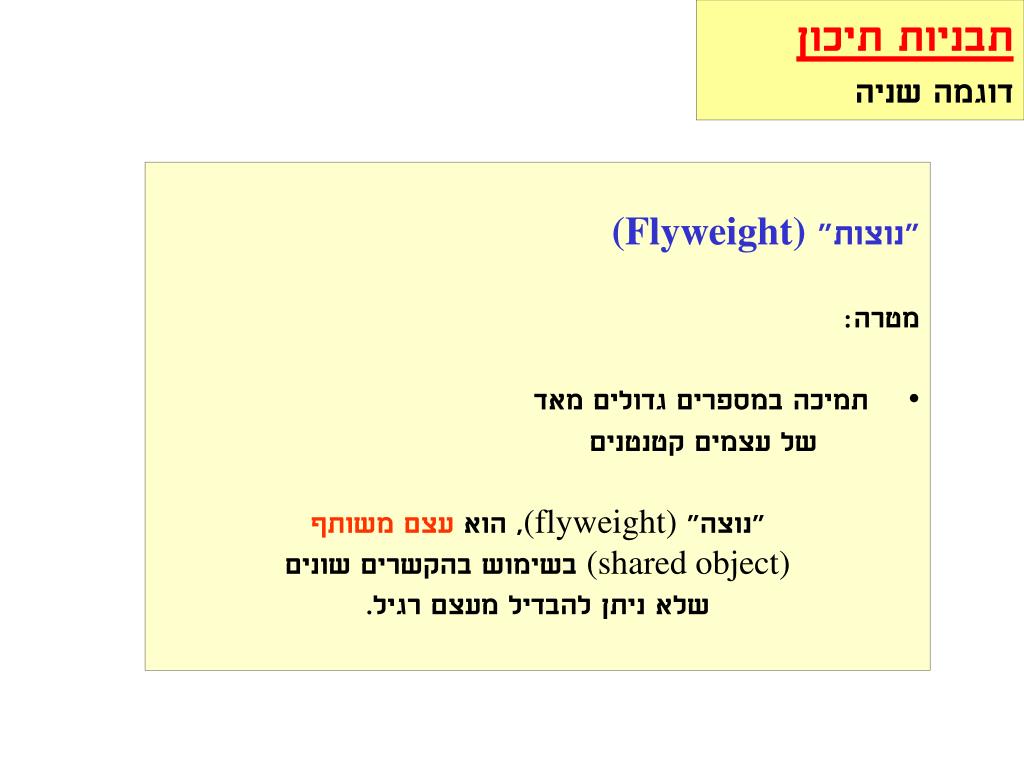

11. תבניות תיכון דוגמה שניה • "נוצות" (Flyweight) • מטרה: • תמיכה במספרים גדולים מאד • של עצמים קטנטנים • "נוצה" (flyweight), הוא עצם משותף • (shared object) בשימוש בהקשרים שונים • שלא ניתן להבדיל מעצם רגיל.

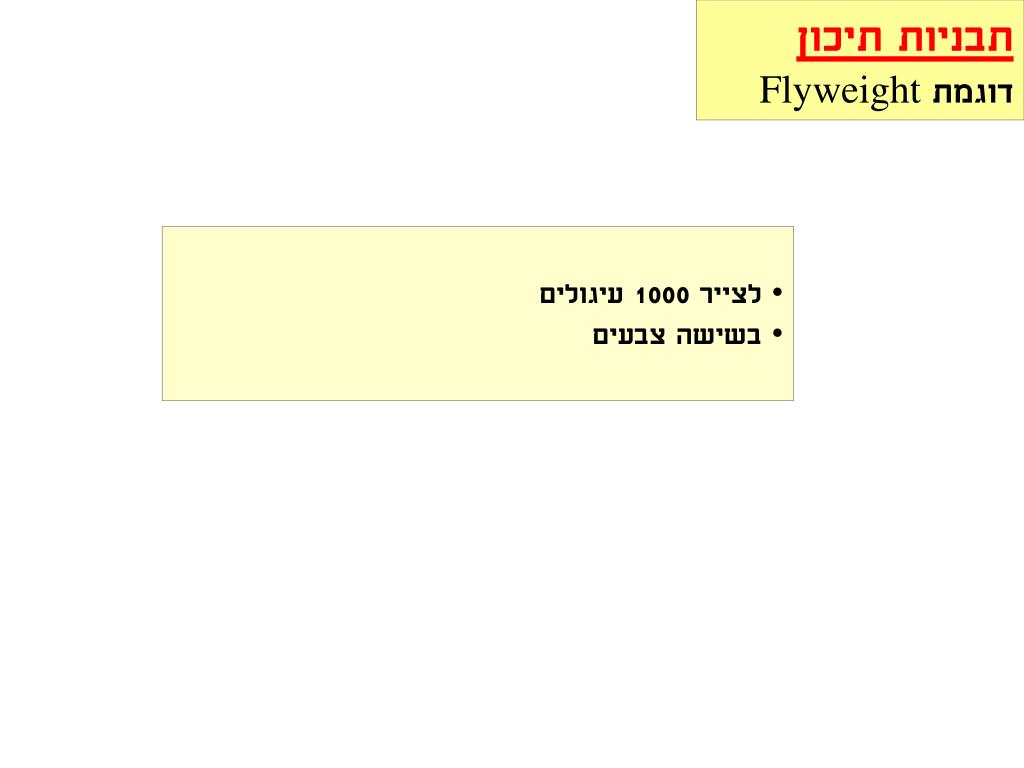

12. תבניות תיכון דוגמת Flyweight • לצייר 1000 עיגולים • בשישה צבעים

13. תבניות תיכון דוגמת Flyweight בעייה: for(int i=0; i < NUMBER_OF_CIRCLES; ++i) { Circle circle = new Circle(getRandomColor( ) ); circle.draw(g, getRandomX( ), getRandomY( ), getRandomR( ) );//1000 objects created. }

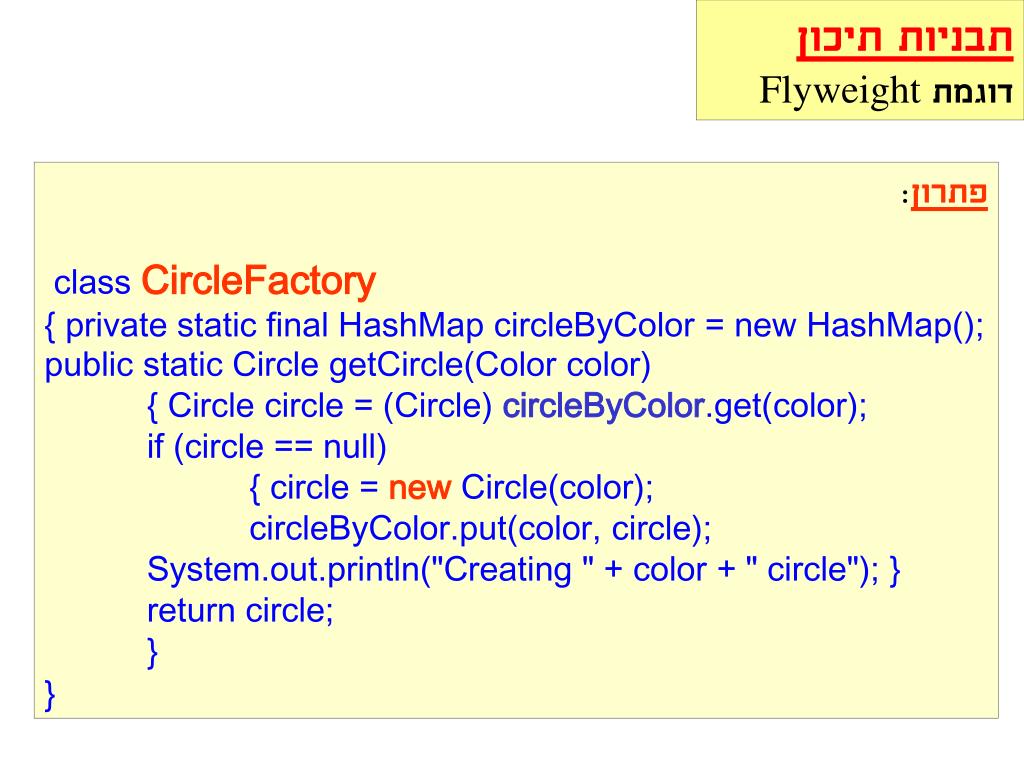

14. תבניות תיכון דוגמת Flyweight פתרון: class CircleFactory { private static final HashMap circleByColor = new HashMap(); public static Circle getCircle(Color color) { Circle circle = (Circle)circleByColor.get(color); if(circle == null) { circle = new Circle(color); circleByColor.put(color, circle); System.out.println("Creating " + color + " circle"); } return circle; } }

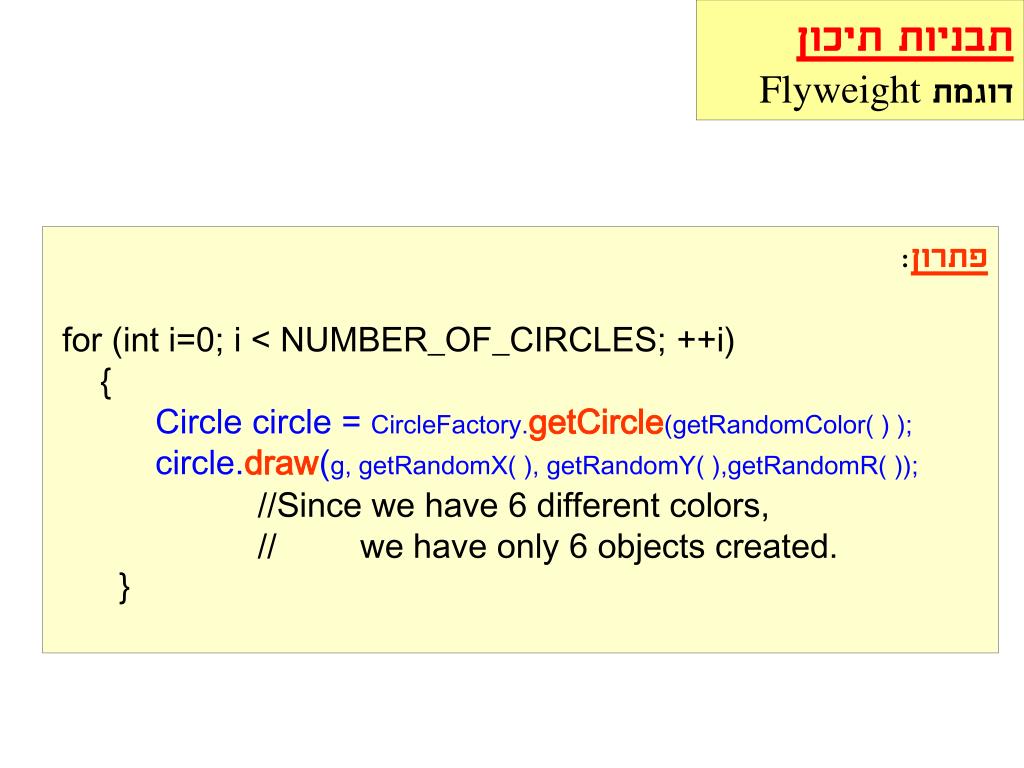

15. תבניות תיכון דוגמת Flyweight פתרון: for(int i=0; i < NUMBER_OF_CIRCLES; ++i) { Circle circle = CircleFactory.getCircle(getRandomColor( ) ); circle.draw(g, getRandomX( ), getRandomY( ),getRandomR( )); //Since we have 6 different colors, // we have only 6 objects created. }

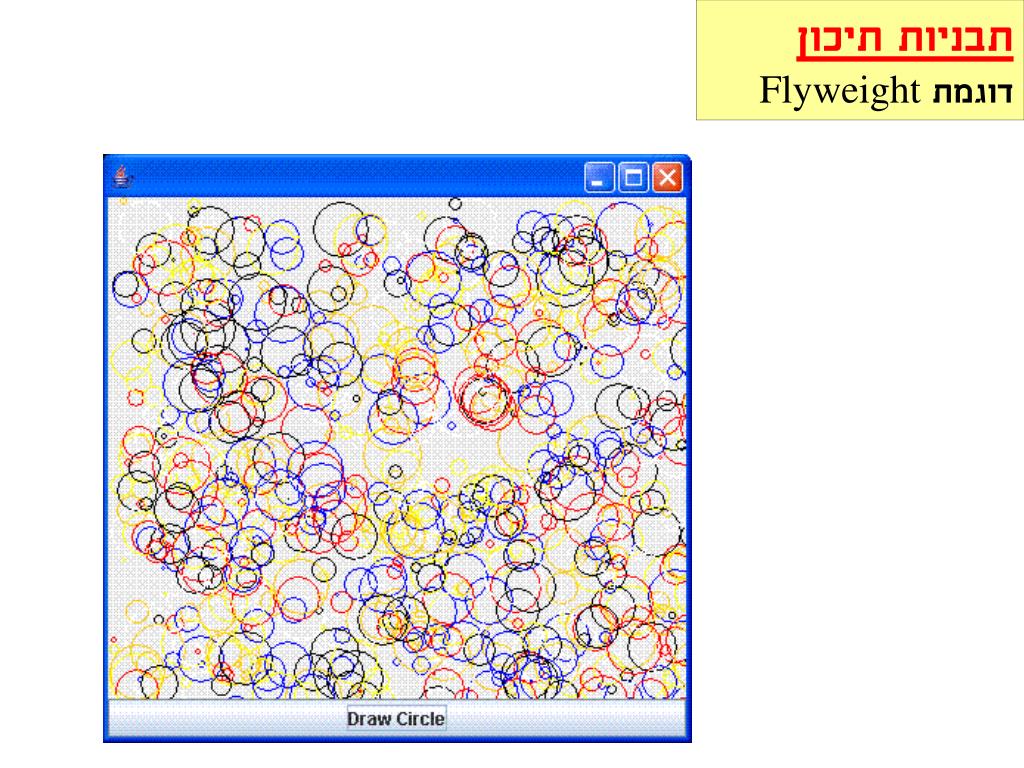

16. תבניות תיכון דוגמת Flyweight

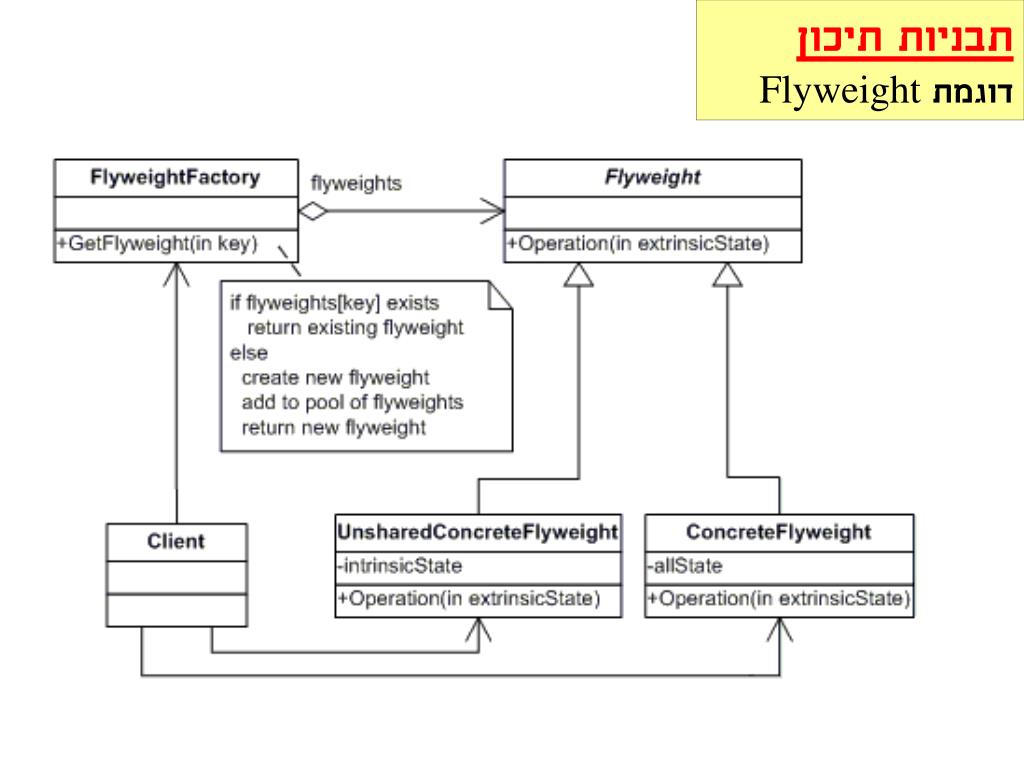

17. תבניות תיכון דוגמת Flyweight

18. תבניות תיכון סיווג אחר של GoF

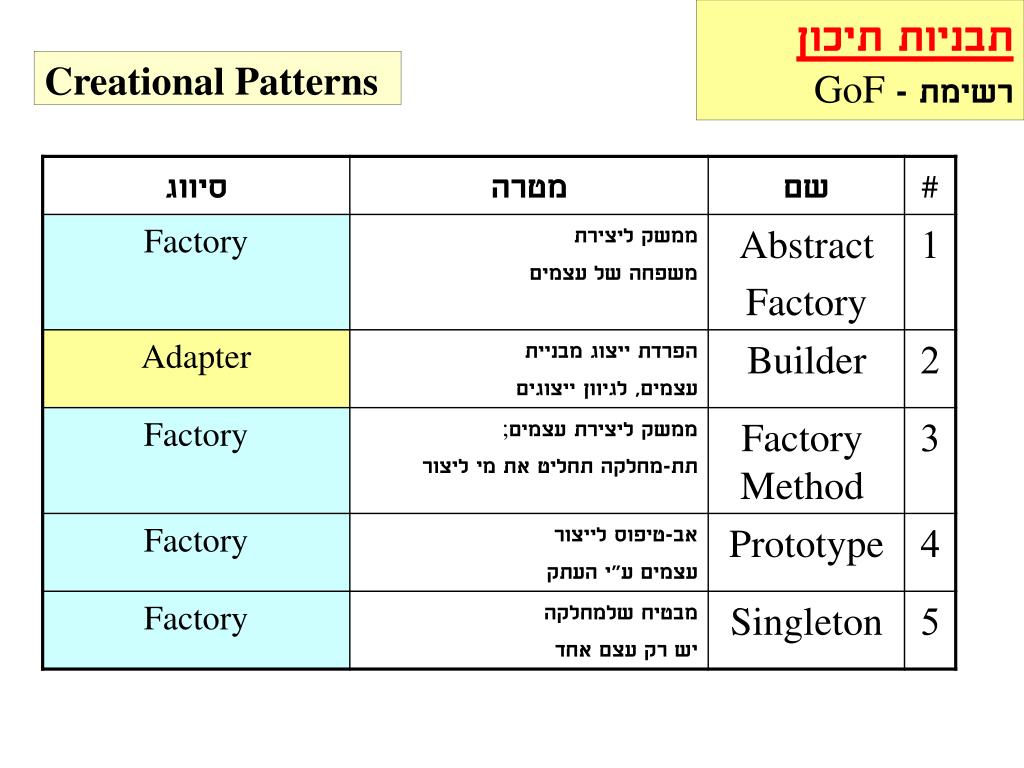

19. תבניות תיכון רשימת - GoF Creational Patterns

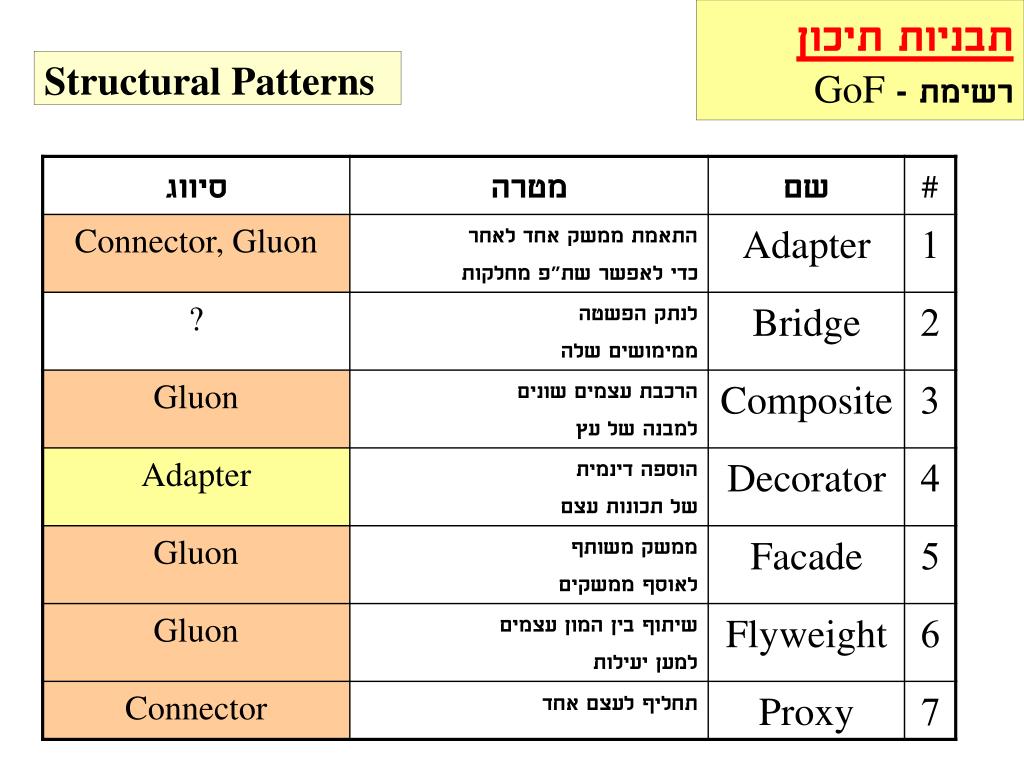

20. תבניות תיכון רשימת - GoF Structural Patterns

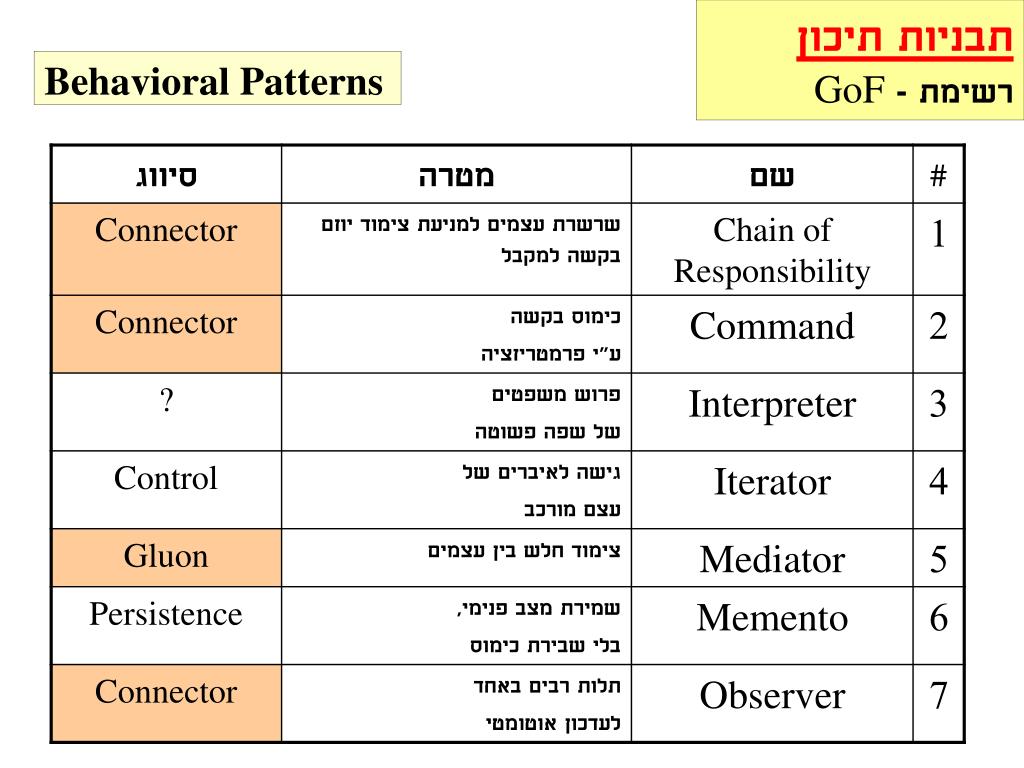

21. תבניות תיכון רשימת - GoF Behavioral Patterns

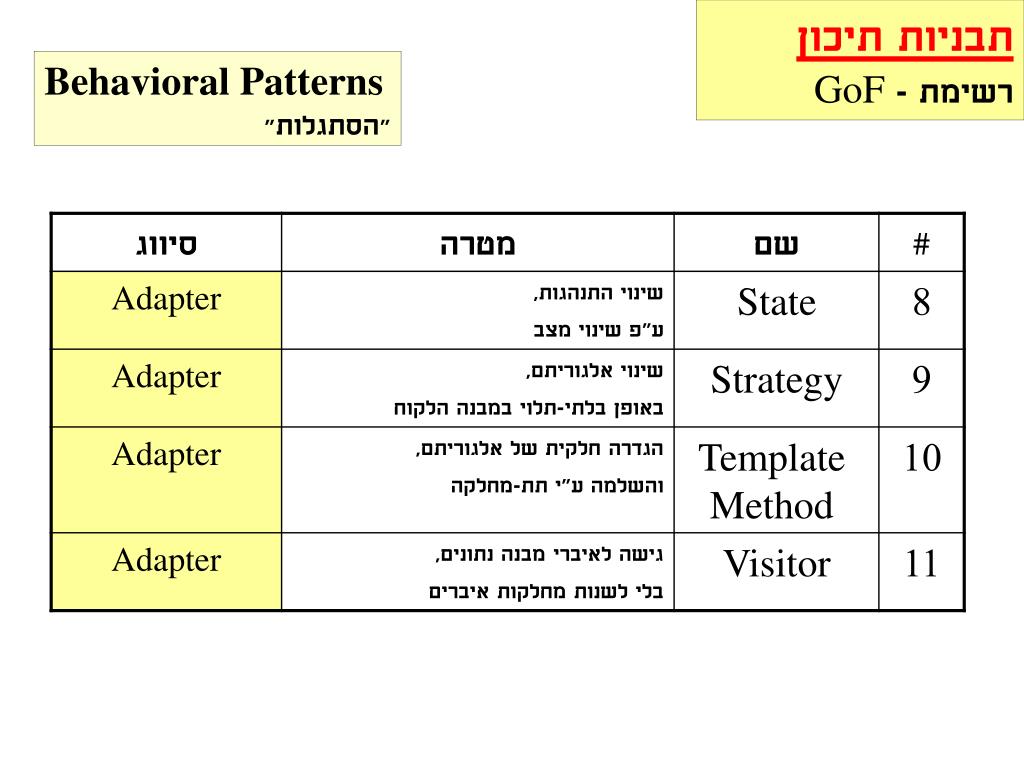

22. תבניות תיכון רשימת - GoF Behavioral Patterns "הסתגלות"

23. תבניות תיכון תכנוות • גרעיניות – • תבניות קטנות יותר, • תבניות עשויות מתבניות • יעודיות – תבניות J2EE
