第九章　 低频功率放大电路

第 9 章　 低频 功率 放大电路. 第九章　 低频功率放大电路. 9.1 低频 功率放大电路概述. 9.2 互补对称功率放大电路. 9.3 集成功率放大器. 第 9 章　低频 功率 放大电路. 9.1 低频功率放大电路概述. 9.1.1 分类. 多于半个周期 i C 存在. 半个周期 i C 存在. 整个周期 i C 存在. 图 9 – 1 甲类、乙类、甲乙类功率放大电路的工作状态示意图. 第 9 章　低频 功率 放大电路. 1. P omax 大 ， 三极管 极 限工作. 2. = P omax / P DC 要高.

michiko-hanabishi
Download Presentation

第九章　 低频功率放大电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

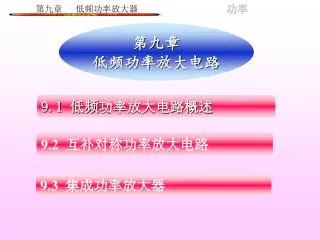

  1. 第 9章　低频功率放大电路 第九章　 低频功率放大电路 9.1低频功率放大电路概述 9.2 互补对称功率放大电路 9.3 集成功率放大器

  2. 第 9章　低频功率放大电路 9.1 低频功率放大电路概述 9.1.1 分类 多于半个周期iC存在 半个周期iC存在 整个周期iC存在 图 9 – 1 甲类、乙类、甲乙类功率放大电路的工作状态示意图

  3. 第 9章　低频功率放大电路 1. Pomax 大，三极管极限工作 2. = Pomax / PDC要高 3.失真要小 9.1.2功率放大器的特点 9.1.3 提高输出功率的方法 1. 提高电源电压 2. 改善器件的散热条件 普通功率三极管的外壳较小, 散热效果差, 所以允许的耗散功率低。当加上散热片, 使得器件的热量及时散热后, 则输出功率可以提高很多。例如低频大功率管3AD6在不加散热片时, 允许的最大功耗Pcm仅为1W,加了120mm×120 mm×4 mm的散热片后, 其Pcm可达到10 W。 在实际功率放大电路中,为了提高输出信号功率, 在功放管一般加有散热片。

  4. 第 9章　低频功率放大电路 +UCC iC iC RB RL C1 Icm Q + uce = uo uCE O t O Ucem = = P i U I U DC C CC C CC 9.1.4 提高效率的方法 设“Q”设置在 交流负载线中点 IC UCC 图9-2 功放的图解法

  5. 第 9章　低频功率放大电路 iC Icm ICQ O  t 2 iC iC Icm iC iC ICQ ICQ Icm O O O t  2 t  2 t O uCE 一、改变功放管的工作状态 类型与效率 乙类( =  ) 甲乙类(<  < 2 ) 甲类( = 2 ) Q Q Q 图9-3 甲类工作状态失真小，静态电流大，管耗大，效率低。 乙类工作状态失真大，静态电流为零 ，管耗小，效率高。 甲乙类工作状态失真小， 静态电流小 ，管耗小，效率较高。

  6. 第 9章　低频功率放大电路 i C C P cm A B O M U u CC CE 当负载改变时,交流负载线的斜率也改变,输出的电流Icm也随之改变,输出功率也改变,故存在一个最佳负载线,图中MA即为最佳负载线 2. 选择最佳负载 图 9 – 4 最佳负载的确定

  7. 第 9章　低频功率放大电路 +UCC V1 + ui  + uo  RL V2 UEE 9.2 互补对称功率放大电路 (Output Capacitor Less) 9.2.1 双电源互补对称电路 (OCL电路) 一、电路组成及工作原理 ui = 0 V1 、 V2 截止 ui > 0 V1 导通 V2 截止 iC1 io = iE1 = iC1, uO = iC1RL ui < 0 V2 导通 V1 截止 io = iE2 = iC2, uO = iC2RL iC1 问题： 　　当输入电压小于死区电压时， 三极管截止，引起交越失真。 图9-5 OCL功放电路 交越失真 输入信号幅度越小失真越明显。

  8. 第 9章　低频功率放大电路 +UCC V1 + ui  + uo  RL V2 2 - ( U U ) 2 1 U CC CE(sat) = » UEE CC P om 2 R 2 R L L 2. 指标计算 (1). 输出功率 图9-6 (2).效率 最大输出功率时： PDC = 2U 2CC / RL 实际约为 60%

  9. 第 9章　低频功率放大电路 +UCC V1 + ui  + uo  RL V2 UEE (3). 管耗 每只管子最大管耗为0.2Pom 选管原则 PCM > 0.2 Pom U(BR)CEO > 2UCC ICM > UCC / RL 图9-7

  10. 第 9章　低频功率放大电路 3. 存在问题 (1) 交越失真。 由于晶体管输入特性门限电压不为零,且电压、电流关系也不是线性关系,在输入电压很小时,输入基极电流很小,输出电流也十分小,此时存在一小段死区,使得输出电压与输入电压不存在线性关系,产生了失真,称为交越失真. 图9 – 8 互补对称功率放大电路的交越失真

  11. 第 9章　低频功率放大电路 +U + U +U CC CC CC R R R c c c V V V 1 1 1 R V R R R 1 D1 b b b R C V u u u 1 1 3 o o o V R D2 2 R R R V V V L L L 2 2 2 V V V 3 3 4 u u u i i i -U ­ U ­ U EE EE EE ( a ) ( b ) ( c ) 利用VD1和VD2的直流电压降给V1、V2提供所需偏压 利用V3管c、e极间直流电压降给V1、V2提供所需偏压 利用R1的直流电压降给V1、V2提供所需偏压 图9 – 9 克服交越失真的几种电路

  12. 第 9章　低频功率放大电路 V1 V2 (2) 用复合管组成互补对称电路 复合管(达林顿管) 目的：实现管子参数的配对，增大电流放大系数 (1 + 2 + 12) ib1 1 ib1 ic ib1 ib 2(1+1) ib1 ie (1 + 1)ib1  12 (1 + 1) (1 + 2) ib1 = (1 + 1 + 2+ 12) ib1 图9-10

  13. 第 9章　低频功率放大电路 V1 V1 V2 V2 V1 V2 V1 V2 NPN + NPN NPN PNP + NPN PNP PNP PNP + PNP NPN + PNP NPN 构成复合管的规则： 图9-11 1)串接点,电流连续; 2)并接点,总电流为两管电流算术和(都流入或都流出该节点)； 3)复合管类型与第一只管子相同.

  14. 第 9章　低频功率放大电路 V1 V2 练习：  V1 V2 图9-12 接有洩放电阻的复合管： ICEO1 2 ICEO1 减小 R 洩放 电阻 图9-13

  15. 第 9章　低频功率放大电路 图9-14中,要求V3和V4既要互补又要对称,这对于NPN和PNP型两种大功率管来说,一般是难以实现的 常见的由复合管组成的互补功率放大电路: 图9 – 14 复合管互补对称级

  16. 第 9章　低频功率放大电路 在图9-14中,选V3和V4是同一种型号的管子,通过复合管的接法来实现互补,这样组成的电路为准互补对称电路 图9 – 15 准互补对称电路

  17. 第 9章　低频功率放大电路 9.2.2 单电源互补对称电路 (OTL电路) (Output Transformer Less) C2容量很大.静态时,UA电位为1/2UCC,因C2的放电时间常数远大于输入信号周期,故C2上电压可视为恒定不变,因此C2上电压可代替一组电源. 图9-16 单电源互补对称电路

  18. 第 9章　低频功率放大电路 本节课小结: 功率放大电路与普通电压放大器之间最大不同之处概括起来有“三大两小”, 即: “三大” 1.电源电压大 2.末级功放管个头大(最大允许功率损耗PCM大) 3.功放管电流放大系数大 “两小” 1.功放管电流放大系数差别小(管子匹配) 2.非线性失真小

  19. 第 9章　低频功率放大电路 9.2.3 实际功率放大电路举例 图9 – 17 OCL准互补对称功率放大电路

  20. 第 9章　低频功率放大电路 图9-17为OCL准互补对称电路,它由输入级、中间级、输出级及偏置电路组成.输入级是由V1、V2和V3组成的单端输入、单端输出的共射组态恒流源式差动放大电路,并从V1的集电极处取出输出信号加至中间级.中间级是由V4、V5组成的共射组态放大电路, V5恒流源,作为V4的有源负载.输出级是由V7、V8、V9、V10组成的准互补对称电路,其中V7、V9为由NPN-PNP组成的NPN型复合管; V8、V10为由PNP-NPN组成的PNP型复合管,各管的电阻Re7、Re8、Re9、Re10的作用是改善温度特性.V6、Re4、Re5组成了UBE倍压电路,为输出级提供所需的静态工作点,以消除交越失真.由R1、VD1、VD2、V3、V5组成恒流源电路,R1、VD1、VD2提供基准电流,Rf、C1、Rb2构成交流串联电压负反馈,用以改善整个放大电路的性能.

  21. 第 9章　低频功率放大电路 用集成运放作为前置级的功率放大电路: 图9-18 集成运放作为前置级的OCL电路

  22. 第 9章　低频功率放大电路 9.3 集成功率放大器 9.3.1 内部电路组成简介 图 9-19 DG4100集成功放与外接元件总电路图

  23. 第 9章　低频功率放大电路 图 9 - 19 中虚线框内为DG4100系列单片集成功放内部电路。它由三级直接耦合放大电路和一级互补对称放大电路构成,并由单电源供电, 输入及输出均通过耦合电容与信号源和负载相连, 是OTL互补对称功率放大电路。因为反馈由输出端直接引至输入端, 且放大器的开环增益很高(三级电压放大), 整个放大电路为深度负反馈放大器, 所以, 放大器的闭环电压增益约为1/F, 即 当信号ui正半周输入时, V2输出也为正半周, 经两级中间放大后, V7输出仍为正半周, 因此V12、V13复合管导通, V8、V14管截止,在负载RL上获得正半周输出信号；当ui负半周输入时, 经过相应的放大过程, 在RL上取得负半周输出信号。 

  24. 第 9章　低频功率放大电路 9.3.2 DG4100集成功放的典型接线法 图9-20 DG4100集成功放的典型接线法

  25. 第 9章　低频功率放大电路 本章小结: OCL 电路和 OTL 电路的比较
