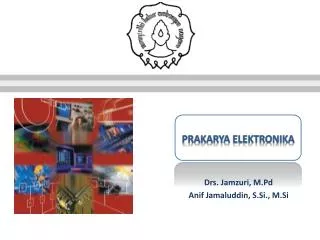

  1. Prakarya elektronika • Drs. Jamzuri, M.Pd • Anif Jamaluddin, S.Si., M.Si

  2. Outline • Kompetensi • Piramida • UK 1 • UK 2 • UK 3 • UK 4 • Penilaian

  3. Kompetensi UK1 UK 2 Softskill Rangkaian & Skema Diagram, alat peraga Elektronika Terapan • (Software :Ares Proteus, Circuit Design Ultiboard, Eagle, PCB design etc) • Kontrak perkuliahan • Pengantar skema diagram • Gambar PCB Sederhana • Gambar PCB dengan bantuan Software • Desain alat peraga praktikum • Perancangan PCB • Assembly komponen pada PCB (Soldering technology) • aplikasi rangkaian elektronika • UK 1  membuat alat peraga praktikum eldas 1/2 • UK 2  Membuat alat rangkaian elektronika aplikasi eldas 1/2

  4. Kompetensi UK3 UK 4 Mikrokontroler Embedded Program Mikrokontroler Softskill • Mikrokontroler • Simulasi mikrokontroler • Desain PCB minimum system pada mikrokontroler • Embedded program • simulasi embedded program pada mikrokontroler • perancangan aplikasi mikrokontroler (LED, counter, jam dll) • Proteuss • C ++,C # (AVR-Code/AVR Studio) • BASCOM (AVR/51) • UK 3  membuat minimum system • UK 4  membuat aplikasi mikrokontroler

  5. Piramida Embedded program Pengantar mikrokontroler & Desain PCB untuk minimum system Aplikasi rangkaian elektronika I/II Component, Schematic Diagram, PCB Drawing Elektronika Dasar I/II

  6. UK 1 (Studi Kasus I) Karakteristik Dioda & Dioda Zenner, penyearah Penguat (IC741, investing & non Inverting) Integrator & Differensiator Karakteristik Transistor IC741 sebagai comparator Aplikasi transister sebagai switching IC 555 pembangkit pulsa Filter (High Pass/Low Pass/ Band Pass) Digital Dasar (AND, OR, NOT, NAND, NOR, EX-OR,EX-NOR) Half Adder/Full Adder Decoder, BCD -7 Segment Filp-Flop (J-K/D) Shift Register Counter

  7. UK 2 (Studi Kasus II) Aplikasi transistor sebagai switching Converter DC-DC IC555 Capacitive sensing Stopwatch Counter kecepatan putar Up-Down counter Jam digital XR-2206 signal generator Keterangan Mohon di usahakan project UK 1 & UK 2 berkelanjutan supaya tidak membuat alat dengan dua kali kerja.

  8. UK 3 (Studi Kasus II) AVR-ATMEGA 16 Variasi kristal (4, 8,12,16 MHz) AVR-ATMEGA 16 Keterangan Membuat Minimum system dengan mikrokontroler AVR Series (AT-Mega 16/32) IC-Mikrokontroler tidak usah beli/ disediakan oleh LAB

  9. UK 4 (Studi Kasus II) LED Berjalan tanpa tombol LED dengan tombol Seven Segment LCD Sirine Counter • Keterangan : • membuat aplikasi embedded program dengan tema diatas dan menggunakan mikrokontroler hasil project UK 3

  10. Penilian • Model Ujian adalah membuat peralatan berbasis elektronika & aplikasinya • Model penilian : • 80 % nilai dari alat yang dihasilkan • 20 % kehadiran/keaktifan selama perkulian (online/offline) • Nilai A dapat diperoleh : • jika Project dapat terselesaikan sesuai waktu yang ditetapkan dan alat dapat bekerja dengan baik sesuai harapan • Project didanai dalam PKM DIPA UNS periode 2012-2013 • Nilai B dapat diperoleh : • Jika Project dapat terselesaikan sesuai waktu yang ditentukan, namun alat tidak dapat bekerja dengan baik, sudah melakukan revisi sebanyak 2 kali. • Nilai C • Jika project dapat terselesaikan namun tidak sempurna dan dikumpulkan melewati batas waktu yang ditetapkan

  11. Terima kasih
