  1. PSE Innowacje sp. z o.o. Źródła fotowoltaiczne (PV) w systemie elektroenergetycznym Prelegent: Bartosz Zieliński, bartosz.zielinski@pse.pl

  2. Zawartość prezentacji • Przyłączanie źródeł PV do sieci • Charakterystyka generacji źródeł PV • Współpraca źródeł PV z systemem elektroenergetycznym • Bilansowanie źródeł PV • Podsumowanie

  3. Przyłączanie źródeł PV do sieci EPV Wierzchosławice (wolbrom.info.pl)

  4. Zestawienie największych instalacji PV w Polsce

  5. Układ fotowoltaiczny przyłączony do sieci

  6. Mikroinstalacja - prosument Mikroinstalacja dzisiaj Projekt ustawy o OZE • Skomplikowana procedura przyłączania do sieci • Konieczność posiadania koncesji na wytwarzanie (świadectwa pochodzenia) • Konieczność zarejestrowania działalności gospodarczej • Zmieniana co roku cena zakupu energii elektrycznej • Brak systemu wsparcia rozwoju mikroinstalacji • Darmowe przyłączanie do sieci dystrybucyjnej • Możliwość sprzedaży nadwyżek energii przez osobę fizyczną – bez koncesji, bez rejestrowania działalności gospodarczej • System wsparcia rozwoju mikroinstalacji: • Obowiązek zakupu energii przez sprzedawcę zobowiązanego • Gwarancja stałej ceny zakupu energii przez 15 lat waloryzowana wskaźnikiem inflacji

  7. Koszt produkcji energii w źródłach PV (źródło: Raport Ernst&Youngpt: „Wpływ energetyki wiatrowej na wzrost gospodarczy w Polsce”, marzec 2012)

  8. Charakterystyka generacji źródeł PV EPV Sanktuarium, Jaworzno (sunnyportal.com)

  9. Zmienność dobowa generacji pojedynczego źródła PV Generacja EPV Sanktuarium (Jaworzno) oraz produkcja energii elektrycznej w dniach 9 – 11 marca 2013r. (sunnyportal.com)

  10. Zmienność sezonowa generacji źródeł PV Generacja Elektrowni PV w Niemczech w 10-tym dniu stycznia, marca, maja, lipca, września i listopada 2012 r. (eex.com)

  11. Zmienność regionalna generacji źródeł PV • Zmienność generacji pojedynczych elektrowni PV jest znacznie większa niż zmienność zagregowanej wartości wielu elektrowni słonecznych • Z punktu widzenia systemowego lepszym rozwiązaniem jest budowa wielu małych źródeł fotowoltaicznych niż kilku dużych elektrowni

  12. Współpraca źródeł PV z systemem elektroenergetycznym

  13. Struktura napięcia przyłączenia źródeł PV Zgodnie z projektem ustawy o odnawialnych źródłach energii wsparcie finansowe otrzymają instalacje fotowoltaiczne oddające energię elektryczną do sieci o mocy zainstalowanej nie przekraczającej 10 MW

  14. Aspekty sieciowe – przepływy wsteczne

  15. Aspekty sieciowe – jakość energii elektrycznej • Czynniki wpływające na jakość energii elektrycznej w punkcie przyłączenia instalacji PV do sieci : • Zmieniające się warunki atmosferyczne, w tym przede wszystkim zmienny poziom irradiacji (poziom promieniowania słonecznego), który jest funkcją: • dnia roku • godziny doby • panujących warunków atmosferycznych (zachmurzenie, przejrzystość powierza, opady, temperatura powietrza) • Dynamika przebiegów napięć i częstotliwości • Dynamika zapotrzebowania na moc elektryczną

  16. Bilansowanie źródeł PV (pse.pl)

  17. Prognozowanie generacji źródeł PV • Na poziom dokładności prognoz generacji fotowoltaicznej mają wpływ przede wszystkim takie czynniki meteorologiczne jak: • rzeczywista struktura zachmurzenia • temperatura • przejrzystość powietrza (np. mgły, opady deszczu) • wielkość pokrywy śnieżnej

  18. Wpływ opadów śniegu na błąd prognozy wytwarzania źródeł PV Prognoza i wykonanie źródeł fotowoltaicznych w dniach 14 – 20 stycznia 2010 r. dla obszaru Niemiec

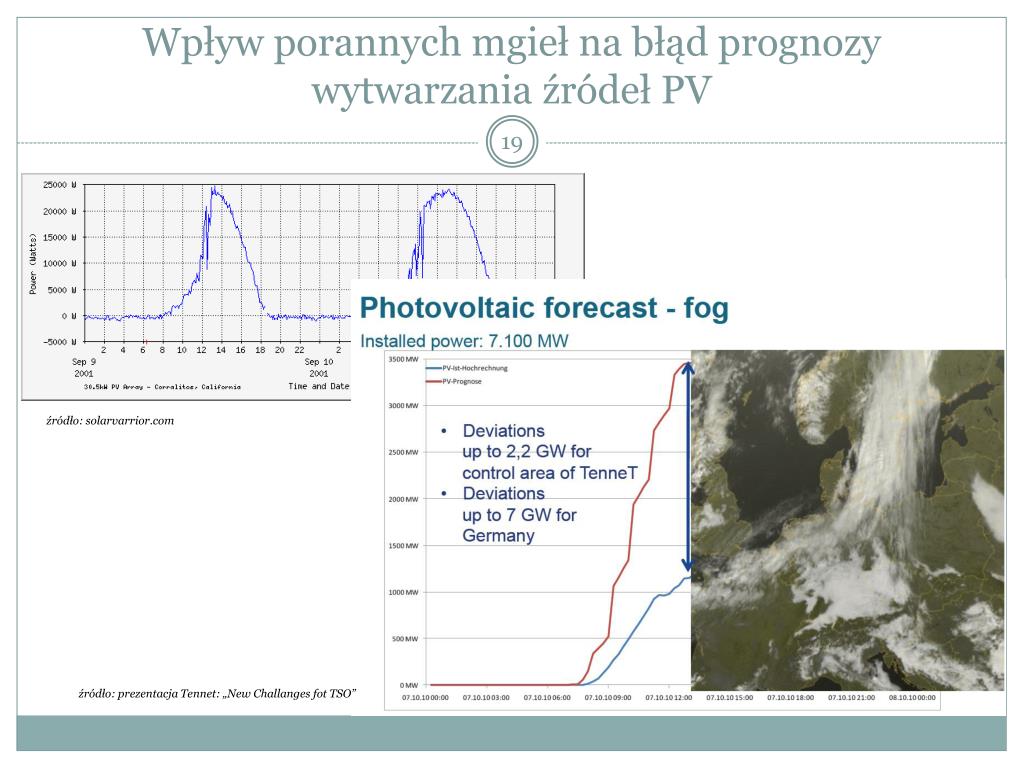

  19. Wpływ porannych mgieł na błąd prognozy wytwarzania źródeł PV źródło: solarvarrior.com źródło: prezentacja Tennet: „New Challanges fot TSO”

  20. Wpływ irradiacji na wielkość generacji źródeł PV (1)

  21. Wpływ irradiacji na wielkość generacji źródeł PV (2)

  22. Podsumowanie • Źródła PV charakteryzują się niską sprawnością oraz niskim współczynnikiem wykorzystania mocy • Generację PV charakteryzuje zmienność sezonowa oraz dzienna, zależna od panujących warunków atmosferycznych • W zależności od modelu wsparcia, w przypadku obecnego projektu ustawy o OZE należy spodziewać się, że podobnie jak w Niemczech większość źródeł PV zostanie przyłączona na niskim i średnim napięciu • Powyższe będzie stanowiło dodatkowe wyzwanie dla OSP oraz OSD,i będzie wymagało szerszej współpracy pomiędzy OSP a OSD • W zależności od intensywności rozwoju, zmienność generacji źródeł PV może niekorzystnie wpływać na jakość energii elektrycznej oraz skutkować potrzebą dalszej rozbudowy infrastruktury sieciowej • Zmienność generacji źródeł PV będzie stanowiła dodatkowe wyzwanie dla OSP, odpowiadającego z bilansowanie KSE

  23. Dziękuję PSE Innowacje sp. z o.o. PSE Innowacje sp. z o.o.
