  1. Aljabar Relational

  2. Review Pertemuan Ke-6 • Normalisasi adalah Suatu Teknik/Cara yang digunakan untuk menganalisa relasi berdasarkan pada primary key (atau Candidate key dalam kasus BCNF) dan ketergantungan secara fungsional. • Normalisasi dibagi menjadi bentuk normal I, bentuk normal II, bentuk normal III, dan BCNF • Functional dependencies menggambarkan relasi antar attribut dalam satu skema relasi

  3. Pendahuluan • Aljabar relasional adalah sebuah bahasa query prosedural yang terdiri dari sekumpulan operasi dimana masukkannya adalah satu atau dua relasi dan keluarannya adalah sebuah relasi baru sebagai hasil dari operasi tersebut.

  4. Operasi Aljabar Relasional Operasi-operasi dasar dalam aljabar relasional adalah : • Select • Project • Union • set difference • Cartesian product dan • rename.

  5. Operasi Aljabar Relasiona • Disamping operasi-operasi dasar terdapat beberapa operasi lainnya seperti set intersection, natural join, division dan assignment. • Operasi-operasi ini akan didefinisikan dalam terminology operasi dasar.

  6. Operasi-operasi Dasar • Operasi-operasi select, project dan rename disebut operasi unary, karena operasi-operasi tersebut hanya memerlukan satu relasi. • Tiga operasi lainnya memerlukan sepasang relasi, disebut operasi binary.

  7. Operasi Select • Operasi select menyeleksi tuple-tuple yang memenuhi predikat yang diberikan. • Digunakan symbol sigma (σ) untuk menunjukkan operasi select. • Predikat muncul sebagai subcript dari σ. Argumen relasi diberikan dalam kurung yang mengikuti σ. • Jadi untuk menyeleksi tuple-tuple dari relasi loan dimana branch-name-nya adalah “Perryridge”, ditulis : • σbranch-name = “Perrydge”(loan)

  8. Operasi Select • Jika relasi Loan adalah :

  9. Operasi Select • Maka hasil dari query di atas adalah :

  10. Operasi Select • Contoh-contoh query lain dengan operasi select adalah : σamount>1200(loan), • untuk menemukan tuple dengan nilai amount lebih dari 1200, σbranch-name = “Perryridge” and amount >1200 (loan), untuk menemukan tuple dengan branch-name = “Perryridge” dimana nilai amountnya lebih dari 1200.

  11. Operasi Project • Seandainya diinginkan semua daftar loan-number dan amount, tanpa branchname. • Dengan operasi project dapat dihasilkan relasi ini. Operasi project disimbolkan dengan symbol phi (π). • Nama-nama atribut yang diinginkan tampil ditulis sebagai subcript π.

  12. Operasi Project • Contoh : πloan-number,amount(loan), adalah operasi untuk menampilkan seluruh loan-number & amount tanpa branch-name.

  13. Operasi Project • Hasil operasi tersebut adalah :

  14. Komposisi Operasi-operasi relasional • Berikut contoh query yang lebih kompleks : “ Temukan customer-customer yang tinggal di Horison “. Maka query-nya ditulis : • πcustomer-name(σcustomer city=”Horison”(customer))

  15. Komposisi Operasi-operasi relasional • perhatikan bahwa sebagai argumen dari operasi project adalah sebuah ekspresi untuk suatu relasi. • Oleh karenanya, operasi-operasi aljabar relasional dapat digabung dengan suatu ekspresi aljabar relasional.

  16. Operasi Union • Operasi union dalam aljabar relasional sama halnya dengan operasi union pada aritmatika. • Misal user menginginkan nama-nama semua nasabah bank yang memiliki sebuah account atau sebuah loan atau keduanya. • Perhatikan bahwa relasi customer tidak mengandung informasi tersebut.

  17. Operasi Union • Untuk menjawab query ini diperlukan informasi dari relasi Depositor dan relasi Borrower. • Dengan operasi union informasi yang diinginkan dapat diperoleh dengan menulis query sebagai berikut : • πcustomer-name(borrower) U πcustomer-name(depositor)

  18. Operasi Union

  19. Operasi Union • Hasil query yang union di atas adalah :

  20. Operasi Union • Operasi union r U s bernilai benar jika kedua relasi memenuhi dua kondisi berikut : • 1. Relasi r & s harus mempunyai jumlah atribut yang sama • 2. Domain dari atribut ke-I di relasi r dan domain dari atribut ke-I dari s harus sama untuk semua i.

  21. Operasi Pengurangan Himpunan ( Set Difference) • Disimbolkan dengan tanda “-“. • Operasi ini untuk menemukan tuple-tuple yang berada pada satu relasi tetapi tidak berada pada relasi yang lainnya. • Contoh untuk menemukan semua nasabah bank yang mempunyai account tetapi tidak mempunyai loan, ditulis : πcustomer-name(depositor) - πcustomer-name(borrower)

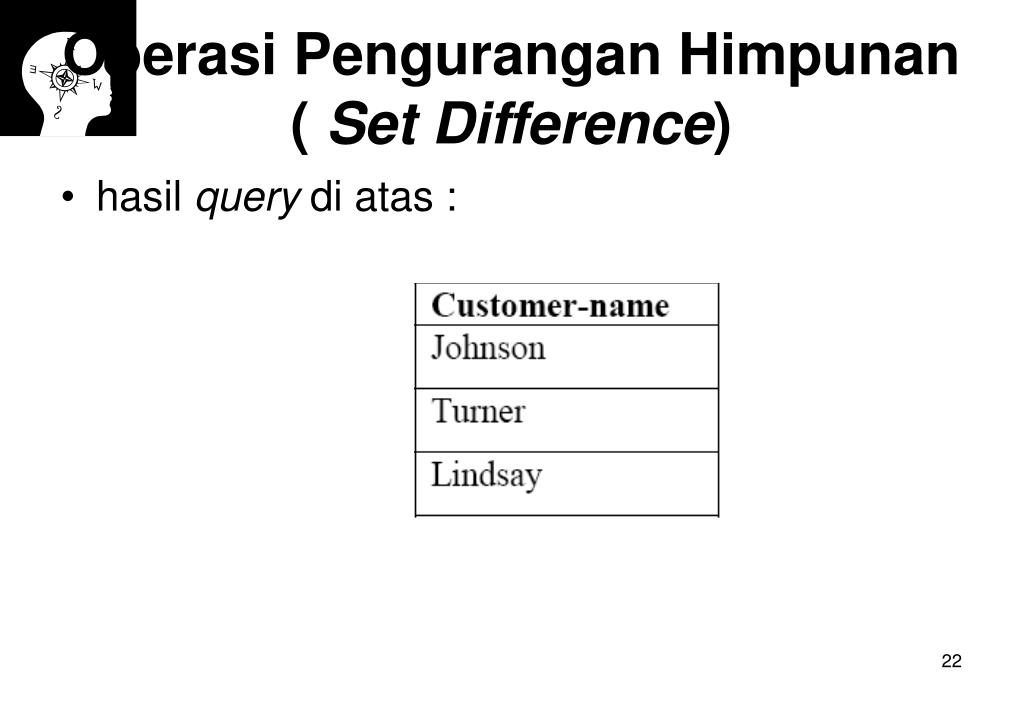

  22. Operasi Pengurangan Himpunan ( Set Difference) • hasil query di atas :

  23. Operasi Cartesian –product • Operasi Cartesian-product disimbolkan dengan “x”. • Dengan operasi ini dapat dihasilkan informasi yang merupakan kombinasi dari dua relasi. • Secara garis besar, jika dipunyai relasi r1(R1) dan r2(R2), maka r1 x r2 adalah relasi yang skemanya merupakan gabungan dari R1 ( atribut-atribut relasi r1) dan R2 (atribut-atribut r2). • Relasi R mengandung semua tuple t dimana terdapat sebuah tuple t1 dalam r1 dan t2 dalam r2 sedemikian sehingga t[R1] = t1[R1] dan t[R2]=t2[R2].

  24. Operasi Cartesian –product • Contoh : Jika diinginkan nama-nama dari semua nasabah yang mempunyai pinjaman (loan) di bank cabang Perryridge. • Maka query-nya ditulis : σbranch-name=”Perryridge”(borrower x loan)

  25. Operasi Cartesian –product • Relasi yang dihasilkan :

  26. Operasi Cartesian –product

  27. Operasi Rename • Dilambangkan dengan symbol rho (ρ). Sintaks penulisan rename : ρx(E). • Operasi rename mengeluarkan hasil ekspresi E dengan nama x. • Contoh : πaccount.balance(σaccount.balance<d.balance (account x ρd(account)))

  28. Summary • Jika E1 & E2 adalah ekspresi aljabar-relasional, maka berikut ini adlah semua ekspresi aljabar-relasional : • - E1 U E2 • - E1 – E2 • - E1 x E2 • - σp(E1), dimana p adalah sebuah predikat untuk atribut-atribut dalam E1 • - πs(E1), dimana s adalah daftar yang terdiri dari bebrapa atribut dalam E1 • - ρx(E1), dimana x adalah nama baru untuk hasil E1

  29. Soal Latihan • Diketahui tabel di bawah ini :

  30. Soal Latihan • Gunakan aljabar relasional untuk mencari : - Nama karyawan yang beralamat di Jl. Cipto kusumo 23 dan hasil querynya - Tuliskan perintah aljabar relasional untuk mencari alamat dari karyawan yang memiliki kode lurah 0104

  31. REFERENSI • Referensi Wajib: Raghu Ramakhrisnan, Johannes Gehrke , “Database Management System” 6th Edition, Mc Graw Hill,2006 (chapter : 4) • Referensi Tambahan/dianjurkan: David M.Kroenke, Database Concepts 4th Edition, Prentice Hall 2004
