  1. Rekurzív algoritmus kupac építésére Készítette: Krizsai Petra

  2. Feladat • Egy majdnem teljes bináris fa szintfolytonosan a következő számokat tartalmazza: 5, 2, 8, 11, 1, 10, 7, 3, 4, 9, 6, 12 Ennek a kiinduló állapotnak a rajza mellett mutassuk meg, hogy hogyan működik az a rekurzív algoritmus, amely az elemek cseréjével kupacot alakít ki!

  3. Az algoritmus Sülly(t) KHeap(t) bal(t) = Ω t = Ω S K I P KHeap(bal(t)) S K I P jobb(t) = Ω KHeap(jobb(t)) ir:=bal gy(bal(t))≥gy(jobb(t)) Sülly(t) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) S K I P Csere(gy(t), gy(ir(t))) Sülly(ir(t))

  4. A fa ábrázolása 5 8 2 11 1 10 7 3 4 9 6 12

  5. Meghívjuk a KHeapet először a gyökér bal gyerekére 5 8 2 11 1 10 7 3 4 9 6 12

  6. Újra meghívjuk a Kheapet a bal gyerekreEbben (pirossal jelölt) részfában már fennáll a kupac tulajdonság 5 8 2 11 1 10 7 3 4 9 6 12

  7. Meghívjuk a Kheapet a jobb részfára is, majd süllyesztünk, a 9-es irányába 5 8 2 11 1 10 7 3 4 9 6 12

  8. A süllyesztés után helyreállt a kupactulajdonság ebben a részfában is 5 8 2 11 9 10 7 3 4 1 6 12

  9. Most újra süllyesztünk, a 2-est 5 8 2 11 9 10 7 3 4 1 6 12

  10. Csere(2, 11) után 5 8 11 2 9 10 7 3 4 1 6 12

  11. Csere(2, 4) után elértük hogy az eredeti fa balgyereke is kupac legyen 5 8 11 4 9 10 7 3 2 1 6 12

  12. Most meghívjuk a Kheapet az eredeti fa jobb gyerekére 5 8 11 4 9 10 7 3 2 1 6 12

  13. A pirossal jelölt részfára újra meghívjuk a Kheap-et, majd süllyesztünk 5 8 11 4 9 10 7 3 2 1 6 12

  14. Elértük a kupactulajdonságot ebben a részfában 5 8 11 4 9 12 7 3 2 1 6 10

  15. A 7-esre meghívjuk a Kheap-et, ennek se bal, se jobb gyereke nincs 5 8 11 4 9 12 7 3 2 1 6 10

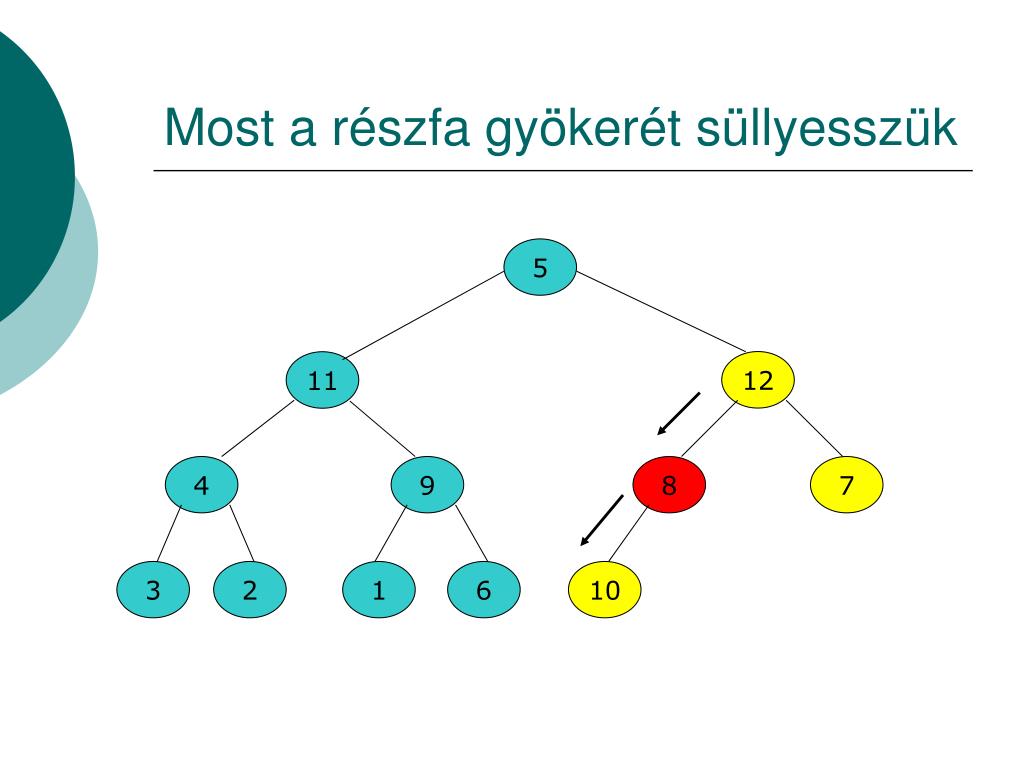

  16. Most a részfa gyökerét süllyesszük 5 8 11 4 9 12 7 3 2 1 6 10

  17. Most a részfa gyökerét süllyesszük 5 12 11 4 9 8 7 3 2 1 6 10

  18. Most a részfa gyökerét süllyesszük 5 12 11 4 9 10 7 3 2 1 6 8

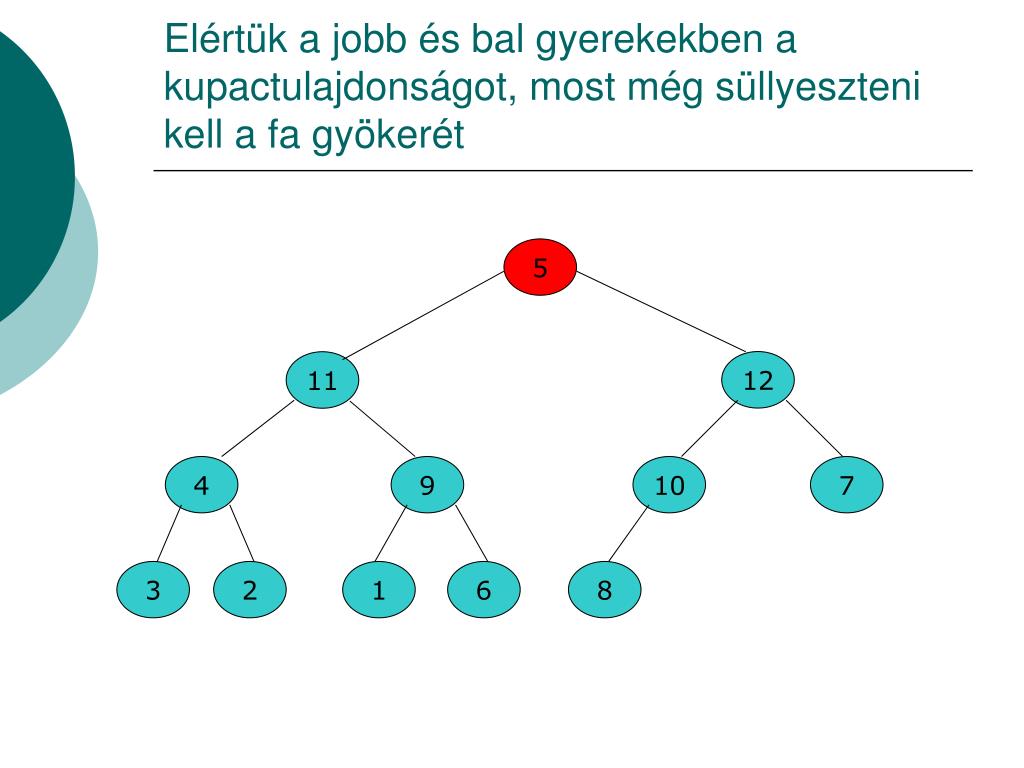

  19. Elértük a jobb és bal gyerekekben a kupactulajdonságot, most még süllyeszteni kell a fa gyökerét 5 12 11 4 9 10 7 3 2 1 6 8

  20. Elértük a jobb és bal gyerekekben a kupactulajdonságot, most még süllyeszteni kell a fa gyökerét 5 12 11 4 9 10 7 3 2 1 6 8

  21. Süllyesztés 12 5 11 4 9 10 7 3 2 1 6 8

  22. Süllyesztés 12 10 11 4 9 5 7 3 2 1 6 8

  23. Elértük, hogy a fa kupac legyen 12 10 11 4 9 8 7 3 2 1 6 5

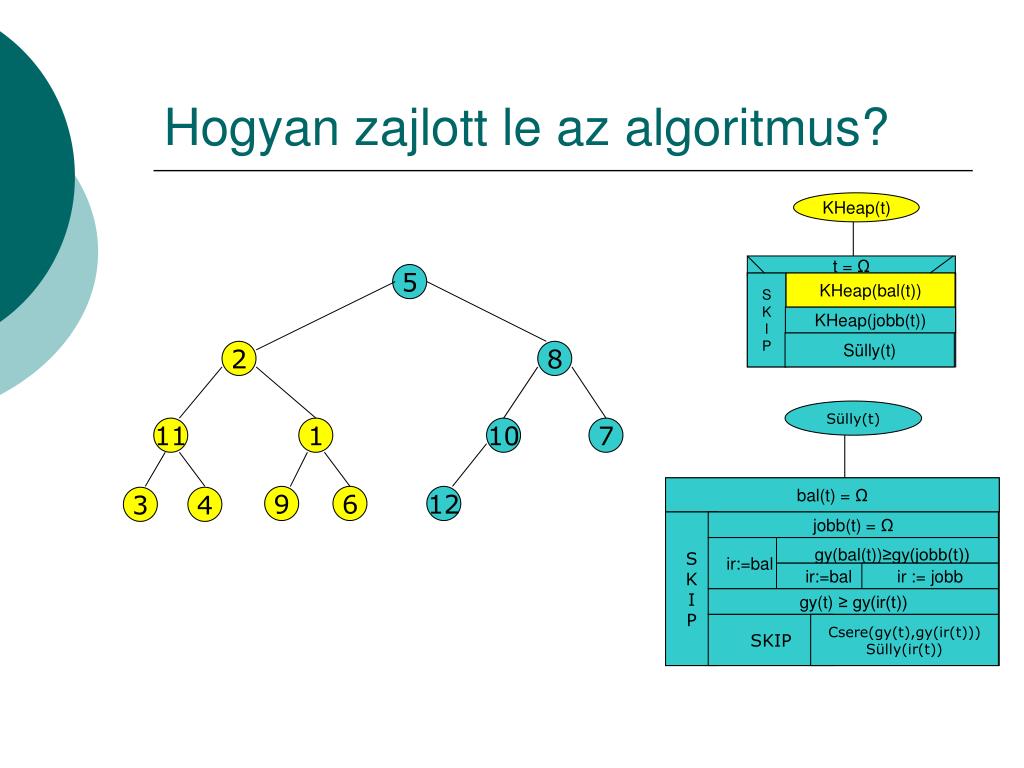

  24. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  25. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

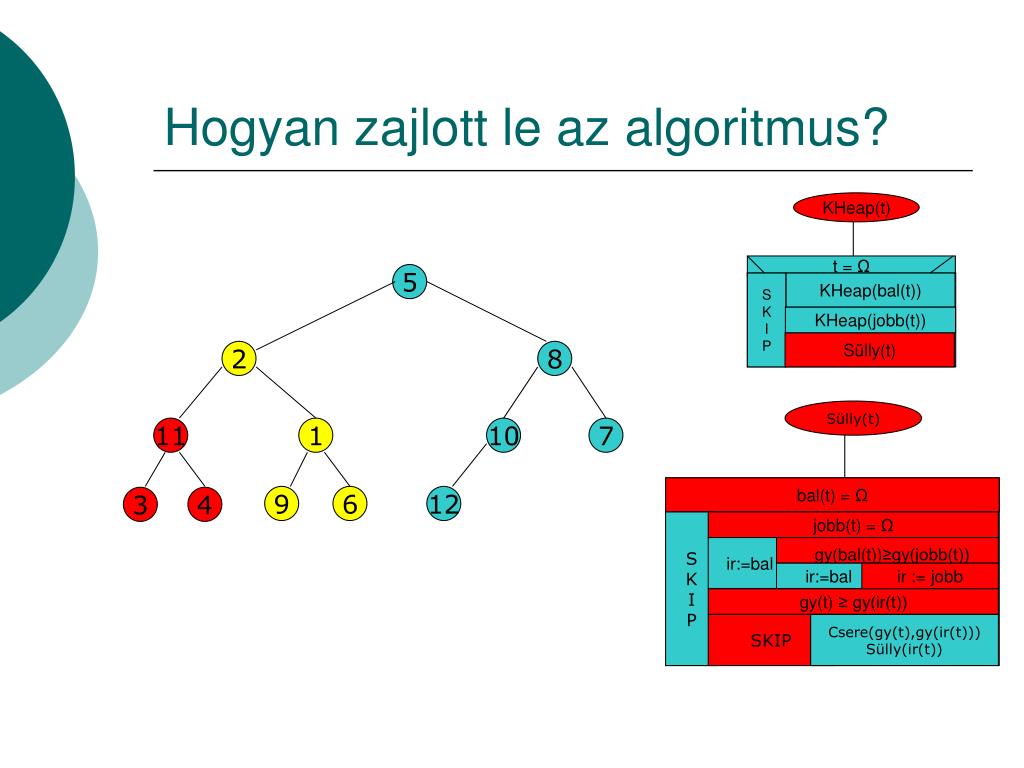

  26. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  27. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  28. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  29. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  30. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  31. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 1 10 7 bal(t) = Ω 9 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  32. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 2 8 Sülly(t) 11 9 10 7 bal(t) = Ω 1 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  33. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 2 9 10 7 bal(t) = Ω 1 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  34. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 2 9 10 7 bal(t) = Ω 1 6 12 3 4 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  35. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 10 7 bal(t) = Ω 1 6 12 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  36. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 10 7 bal(t) = Ω 1 6 12 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  37. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 10 7 bal(t) = Ω 1 6 12 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  38. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 10 7 bal(t) = Ω 1 6 12 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  39. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 10 7 bal(t) = Ω 1 6 12 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  40. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 12 7 bal(t) = Ω 1 6 10 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  41. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 12 7 bal(t) = Ω 1 6 10 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  42. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 12 7 bal(t) = Ω 1 6 10 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  43. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 8 Sülly(t) 4 9 12 7 bal(t) = Ω 1 6 10 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  44. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 12 Sülly(t) 4 9 8 7 bal(t) = Ω 1 6 10 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  45. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 5 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 12 Sülly(t) 4 9 10 7 bal(t) = Ω 1 6 8 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  46. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 12 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 5 Sülly(t) 4 9 10 7 bal(t) = Ω 1 6 8 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  47. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 12 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 10 Sülly(t) 4 9 5 7 bal(t) = Ω 1 6 8 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  48. Hogyan zajlott le az algoritmus? KHeap(t) t = Ω 12 S K I P KHeap(bal(t)) KHeap(jobb(t)) Sülly(t) 11 10 Sülly(t) 4 9 8 7 bal(t) = Ω 1 6 5 3 2 SKIP jobb(t) = Ω ir:=bal gy(bal(t))≥gy(jobb(t)) ir:=bal ir := jobb gy(t) ≥ gy(ir(t)) SKIP Csere(gy(t),gy(ir(t))) Sülly(ir(t))

  49. Vége
