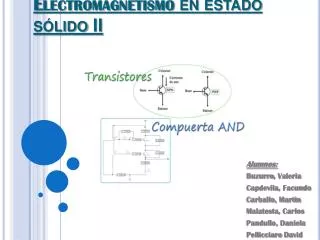

  1. Electromagnetismo en estado sólido II Alumnos: Buzurro, Valeria Capdevila, Facundo Carballo, Martin Malatesta, Carlos Pandullo, Daniela Pellicciaro David

  2. Compuerta AND • Esta operación se representa con un punto (•) o bien omitiendo el operador por ejemplo: a•b= z ab = z • Estas operaciones se leen como “a AND b es igual a z” • La operación lógica AND significa que z = 1 solo si a = 1 y b = 1, en cualquier otro caso z = 0 (a y b son variables binarias y solo pueden tener un valor de 1 ó 0).

  3. Compuerta And: Tabla que representa la operación AND

  4. Compuerta And: • Símbolos • Hay tres símbolos de compuertas: el texano (ANSI o "militar") símbolos y la IEC ("europeo" o "rectangular") símbolo, así como el símbolo DIN obsoleto.

  5. Construcción de compuertas lógicas • La construcción de compuertas lógicas se puede realizar utilizando diferentes componentes tales como relevadores, diodos, transistores, etc. • A la lógica basada en transistores se denomina: • TTL ("lógica transistor a transistor“) • A la lógica basada en diodos-transistores se denomina: • DTL (“lógica diodo-transistor”)

  6. Construcción de compuertas lógicas

  7. TTL • ¿Qué es ? • Tecnología de construcción de circuitos electrónicos digitales, en los que los elementos de entrada de la red lógica son transistores, así como los elementos de salida del dispositivo • Algunas de sus Características: • Su tensión de alimentación está comprendida entre los 4,75v y los 5,25V (normalmente trabaja con 5V. • Los niveles lógicos vienen definidos por el rango de tensión comprendida entre 0,0V y 0,8V para el estado L (bajo) y los 2,4V y Vcc para el estado H (alto). • Poseen alto consumo de energía motivo por el cual surgieron diferentes versiones • Desventaja:La principal desventaja de los circuitos integrados TTL Standard, es que poseen un alto consumo de potencia.

  8. DTL • ¿Qué es ? • Es una categoría de circuitos digitales inmediatamente anterior a la lógica transistor-transistor. Recibe ese nombre porque la función de la puerta lógica (p.e., AND) , la realiza una red de diodos mientras que la función de amplificación es realizada por un transistor. • Ventajas: • Buena flexibilidad lógica • Compatibilidad de niveles lógicos con TTL • Baja generación de ruidos • Buen fan-out • Disipación media de potencia 12 mW • Desventajas: • Posee baja velocidad por su alta impedancia de salida a nivel alto entre 30 y 50 ns. • Umbrales dependientes de la temperatura en mayor grado que en otras familias. • Alta impedancia de salida a nivel alto y en consecuencia baja inmunidad al ruido.

  9. Transistores MOS (Metal Oxido Semiconductor) o MOSFET o transistores de puerta aislada • Fueron la evolución de los transistores JFET. • Dependiendo del tipo de canal con el que se realicen y de la forma de fabricarles recibieron diferentes nomenclaturas, a saber: NMOS y PMOS para transistores MOS de canal N y canal P respectivamente.
