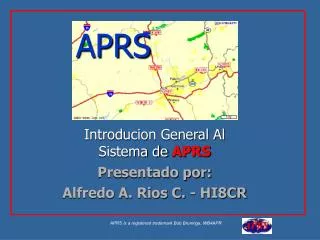

  1. APRS • Introducion General AlSistema de APRS • Presentado por: • Alfredo A. Rios C. - HI8CR APRS is a registered trademark Bob Bruninga, WB4APR

  2. Temas Generales • APRS - Definición e historia • Tipica estacion de APRS • Mapas & programas de interpretacioon • Reportes metereologicos Y otros • Eventos públicos y emergencias • El futuro de APRS • Preguntas & discusión APRS is a registered trademark Bob Bruninga, WB4APR

  3. Que Es APRS? • APRS se define (Automatic Packet Reporting System) Sistema Automático de Reporte vía Packets) • APRS Fue desarrollado a principios de los años 90’s por el Dr.Bob Bruninga, WB4APR, para rastreo o seguimiento por vía de equipos GPS y comunicaciones digitales utilizando radios amateur de doble vía. APRS is a registered trademark Bob Bruninga, WB4APR

  4. Bob Bruninga “El Padre de APRS” • Su primer protocolo experimental lo corrió en un programa VIC-20 en 1984 Para reportar las posiciones y estado de una carrera de caballos aara AMRAD • Desarollo el protocolo actual de APRS como parte de su investigacion y desarrollo para el US Navy siendo un instructor de la Academia Naval en Annapolis, MD. Para asisitir en el seguimiento de una carrera de botes en un lago local APRS is a registered trademark Bob Bruninga, WB4APR

  5. Bob Bruninga “El Padre de APRS” • El Protocolo previo al actual de“APRS” se llamaba APLS y fue introducida en 1991. • Actualmente el Dr.Bruninga esta muy activo en el desarrollo y apoyo operacional. • En los 13 años desde su introducción y Desarrollo Él ha ayudado APRS a crecer al punto que APRS convive con todos los aspectos de la Radioafición. APRS is a registered trademark Bob Bruninga, WB4APR

  6. De que se Trata El APRS ? • El sistema APRS se desarrollo con la idea de asistir radio aficionados a seguir y monitorear posiciones en formato de datos digitales. • APRS se usa diariamente para asistir en episodios de búsqueda y rescate por su capacidad de rastreo. • Una intención inicial para APRS era utilizar su capacidad de mensajería vía RF, y esta capacidad funcionaria inclusive si no existiera o estuviera averiado el Internet. • APRS Puede ser utilizado para transmitir información de posición,Estado,Direccion,Velocidad, Altura e Información atmosférica WX de forma rapida y precisa utilizando una Red o Circuito de packet. APRS is a registered trademark Bob Bruninga, WB4APR

  7. Mas “Sobre APRS”…. • El sistema de APRS consiste básicamente en un gran sistema de RED o circuito inalámbrico (RF) Desplazado en todo el Mundo. • Esta RED consiste en nodos cada 20-30 millas que hacen un relay o repetición de la señal emitida por una estación que reporta y utilizan repetidoras digitales o digipeaters. • APRS Se usa en el espacio para seguir la posición de satélites e información de GPS (data) y GPS abordo de receptores de GPS. • Se usa también para monitorear la telemetría y Valores de las estaciones metereologicas Por National Weather Service (NWS) • APRS tiene la capacidad de rápidamente enviar datos y Valores de telemetría a Centros de investigación sin la necesidad del Uso del Internet. APRS is a registered trademark Bob Bruninga, WB4APR

  8. Es Diferente al Packet Regular! • Usa mapas graficos y otras formas de presentación de Data. • Toda comunicación usa el Protocolo de “Uno-Para-Todos” así que todo el que participa esta actualizado al mismo tiempo. • No es necesario ser un experto para participar en con el Sistema de APRS. • APRS convierte el sistema de packet en uno de comunicación táctica en tiempo real utilizado en emergencias y otras aplicaciones para el servicio Publico. APRS is a registered trademark Bob Bruninga, WB4APR

  9. Equipos Necesarios para APRS • APRS se diseño para un ambiente móvil por lo que solo se necesitan tres equipos básicos. • Los equipos Consisten en Radio (RF), Un sistema de posición global o GPS,Un Nodo controlador de terminal (TNC). APRS is a registered trademark Bob Bruninga, WB4APR

  10. Equipos Basicos • Radio de VHF de aficionados que pueda operar en 144.390 Mhz como receptor y transmisor. (RF) • El Rango de cobertura dependerá de la capacidad del radio, los digipeaters y los Igates. APRS is a registered trademark Bob Bruninga, WB4APR

  11. Equipos Basicos • Un GPS básico con salida serial(Global Positioning System). • Actualmente existen 24 satélites en orbita que se usan para determinar con exactitud la posición geográfica de cualquier persona u objeto. • Proveen información de velocidad y altura y posición. • La exactitudes reportadas actualmente son 1 a 3 metros. APRS is a registered trademark Bob Bruninga, WB4APR

  12. Equipos Basicos • Un TNC que básicamente es un modem para RF. • El TNC conecta el radio al GPS convirtiendo su data al protocolo AX.25 de packet. • “TinyTracs” son simples “Solo TX” stand alone APRS TNCs APRS is a registered trademark Bob Bruninga, WB4APR

  13. Varias Configuraciones Moviles Reportes de posicion Móviles utilizan un GPS conectado radio por interface del TNC. Actualmente Existen Radios “APRS Ready” con TNC’s Internos que hacen estas funciones como el Nuevo Kenwood’s TM- D700, Yaesu FTM-350R APRS is a registered trademark Bob Bruninga, WB4APR

  14. Yaesu FTM-350AR APRS is a registered trademark Bob Bruninga, WB4APR

  15. Kenwood TM-D700 APRS is a registered trademark Bob Bruninga, WB4APR

  16. Varias Configuraciones Portatiles Una estación portátil con pocos vatios y con necesidad de usar un Digipeaters. Estas estaciones son claves para ser utilizadas por personas que andan en sitios remotos como las excursiones al Pico Duarte u Operativos similares. APRS is a registered trademark Bob Bruninga, WB4APR

  17. Yaesu VX-8DR & VX-8GR APRS is a registered trademark Bob Bruninga, WB4APR

  18. Kenwood TH-72A APRS is a registered trademark Bob Bruninga, WB4APR

  19. Estacion Meteorologicas WX Estas estaciones se componen con equipos similares a los normales de reportes de Posición Aunque el GPS es reemplazado por los equipos de medición Atmosféricos o Meteorológicos. APRS is a registered trademark Bob Bruninga, WB4APR

  20. Estacion Meteorológicas WX APRS is a registered trademark Bob Bruninga, WB4APR

  21. Radios con TNC integrados • Estos radios están especificamente diseñados para ser utilizados en el sistema ARPS con funciones amplias del relacionadas con APRS & GPS. • Kenwood TM-D700A • Yaesu FTM-350AR & VX-8DR • Kenwood TH-D7A • Alinco DR-135T MKII con EJ-41U TNC APRS is a registered trademark Bob Bruninga, WB4APR

  22. Kenwood TM-D700A • A dual band 144/440 MHz 50/35 Watts • Con TNC incluido 1200/9600 bps y Funciones de “Digipeaters”. • Display de información de APRS interno que muestra las estaciones y los mensajes de APRS. • Con antenas de GPS opcional o puedes introducir tus coordenadas manualmente. APRS is a registered trademark Bob Bruninga, WB4APR

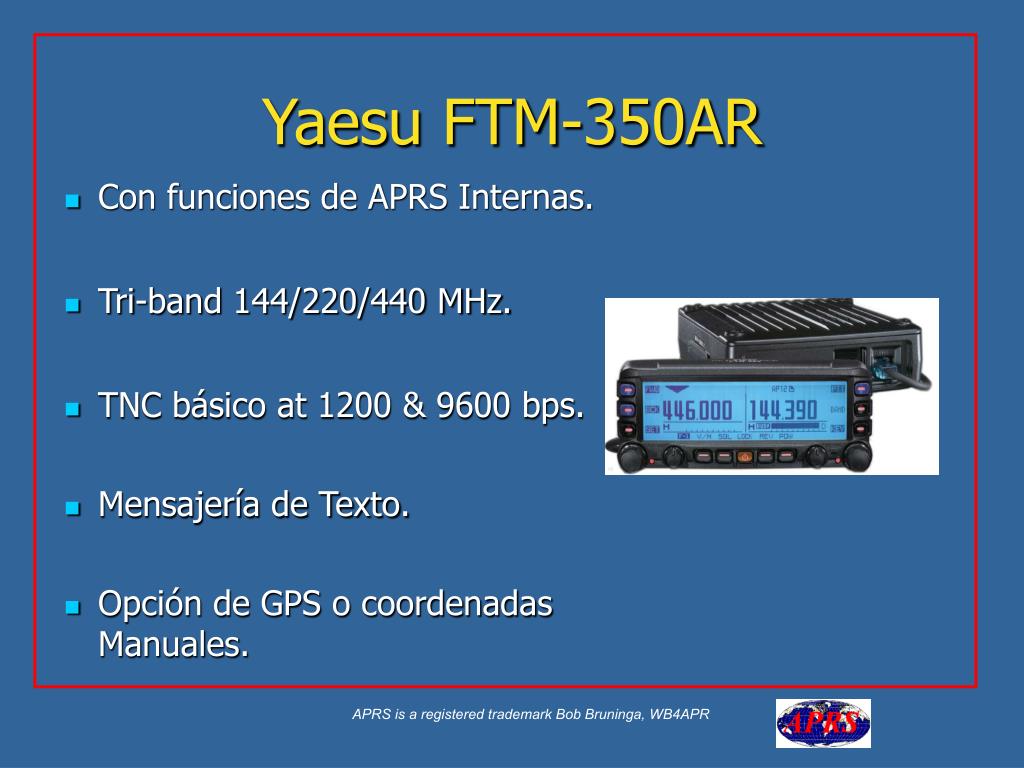

  23. Yaesu FTM-350AR • Con funciones de APRS Internas. • Tri-band 144/220/440 MHz. • TNC básico at 1200 & 9600 bps. • Mensajería de Texto. • Opción de GPS o coordenadas Manuales. APRS is a registered trademark Bob Bruninga, WB4APR

  24. Yaesu VX-8RD • Funciones Internas de APRS. • Dual band 144/220/440 MHz. • TNC básico de 1200 bps. • Mensajería de Texto • Opción de GPS o coordenadas Manuales. APRS is a registered trademark Bob Bruninga, WB4APR

  25. Kenwood TH-D7A(G) • Funciones de APRS internas. • Dual band 144/440 MHz. • TNC básico @ 1200 bps. • Mensajería de texto. • Opción de GPS o coordenadas Manuales. APRS is a registered trademark Bob Bruninga, WB4APR

  26. Alinco DR-135T/EJ-41U • Permite entrada de información de un GPS standard disponibles en el comercio. • TNC basico de 1200/9600 bps • Radio básico 2M con TNC opcional. • Contrario a radios anteriores, requiere de PC y no tiene capacidad de exponer los mensajes y posiciones en la pantalla del radio. APRS is a registered trademark Bob Bruninga, WB4APR

  27. Otros Metodos para Utilizar el Sistema de APRS…. • Se usa una tarjeta de sonido de una PC para transmitir y recibir el audio del radio – No requiere de un TNC. • AGWPE es un excelente interface para la tarjeta de sonido tanto para packet como para APRS sin la necesidad del internet. • Un simple circuito de interface (El mismo que se usa para PSK31). • Requiere computadora modesta para operar. APRS is a registered trademark Bob Bruninga, WB4APR

  28. Programas de Mapeo y Rastreo • Dos-APRS Bob Bruninga • WinAPRS Mark Sproul • MacAprs Keith Sproul • APRS+SA Brent Hildebrand • UI-View Roger Barker • Xastir Open Source • XAPRS Sproul Brothers • PocketAPRS Mike Musick APRS is a registered trademark Bob Bruninga, WB4APR

  29. WinAPRS Y MacAPRS • Programas separados en Windows and Mac. • Mapas de precisión y mapas Tiger. • Permiten el uso de GPS and estaciones WX. • Pueden usar los radios con TNC de APRS-packet • Pueden usar los programas de búsqueda de indicativos vía Internet o CD-ROMs. APRS is a registered trademark Bob Bruninga, WB4APR

  30. WinAPRS (TigerMaps) APRS is a registered trademark Bob Bruninga, WB4APR

  31. WinAPRS APRS is a registered trademark Bob Bruninga, WB4APR

  32. WinAPRS APRS is a registered trademark Bob Bruninga, WB4APR

  33. APRS + SA • 32-bit basado en Windows. • Delorme Street Atlas 4.0 hasta 9.0. • TNC-2 o AGWPE para operación RF. • Estándares NEMA GPS & soporte para estación WX. • IGate vía Internet • Recibe y envia Emails. • Web Server APRS is a registered trademark Bob Bruninga, WB4APR

  34. APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR

  35. APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR

  36. APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR

  37. APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR

  38. Findu.com mapping Rastreo vía Internet desarrollado por Steve Demise K4HG APRS is a registered trademark Bob Bruninga, WB4APR

  39. Aprsworld.com Desarrollado por James Jarvis –KB0THN Field Day 2004 at Beltsville Home Weather Station On my way to Work Permite rastreo simultáneo y visualización en mapas de varios SSID’s usados por estaciones APRS is a registered trademark Bob Bruninga, WB4APR

  40. UI-View 32 • UI-View usa imágenes bitmap para sus mapas. Y la V32 bit puede utilizar el programa de “Mapas de precisión”. • Usa protocolo Kiss con TNCs y AGWPE en modo Host y modo terminal. • UI-View contiene las funciones completas de Digipeaters. • UI-View toda la funcionalidad para conectarse con los servidores de APRS vía el Internet. • UI-View tiene una arquitectura abierta.Y otros desarrolladores han escrito un sin numero de aplicaciones adicionales que amplían su funcionalidad. APRS is a registered trademark Bob Bruninga, WB4APR

  41. UI-view 32 • Aunque sea usado para WX, o ver Info, o una estacion TX /RX/internet. UI-View tiene todas las opciones necesarias. • Puede ser configurado como Digipeaters para retransmitir los packets. • Con un plug-ins, UI-View puede recibir advertencias NWS y plasmarlas en un Mapa • UI-View puede ser una herramienta con valor incalculable en caso de emergencias. APRS is a registered trademark Bob Bruninga, WB4APR

  42. Mapas UI-view • Puede usar mapas de precisión, Puedes “Capturar” vía programas de mapas. • SA Mapa virtual, facilmente puedes obtener mapas de “Street Atlas” V4, V5, V6, V7, V8 and V9 • UI-Terra es un add-on que Permite tomar mapas del Terraserver. APRS is a registered trademark Bob Bruninga, WB4APR

  43. UI-View Operacion En Eventos • Puedes excluir/incluir listados. Puedes incluir cualquier cosa y excluir todo menos las estaciones Móviles. • Llamadas tácticas puedes asignar nombres a diferentes llamados. • Con un plug-in, puedes crear objetos en un mapa y transmitirlos vía APRS. APRS is a registered trademark Bob Bruninga, WB4APR

  44. Agregando Interface de Internet • Puedes ver mas que tu trafico local en RF. Puedes ver el MUNDO si así lo deseas. • Utiliza facilidades disponibles solo por Internet. • Bajo costo para implementar. • Con esto tienes capacidad mundial al alcance de tus dedos. • Puede operar independiente sin la necesidad de RF. APRS is a registered trademark Bob Bruninga, WB4APR

  45. Utilizando Un IGate • Un IGATE es una estación local de APRS que se conecta a un APRSserve network (RED) y Pasa los packets escuchados por RF hacia el Internet y del Internet a RF. • Actua como una puerta de entrada o gateway para pasar mensajes dirigidos a una estación RF desde estaciones con Internet solamente, no RF instalado. APRS is a registered trademark Bob Bruninga, WB4APR

  46. Que tenemos de APRS en RD. • Tenemos un IGATE en Santo Domingo, que pasa los packets escuchados por RF hacia el Internet y del Internet a RF. • Un Digipeater en Manaclar Bani solo para APRS, HI8CR. Uno para Packet de HI8CJG. • Dos servidores de APRS, uno en Santo Domingo HI8CR y Otro en Barahona de HI5MLE. APRS is a registered trademark Bob Bruninga, WB4APR

  47. Que tenemos de APRS en RD. • Servidor Santo Domingo esta en: arcrica.dyndns.org:14580 • Servidor Barahona esta en: dominican.iaprs.net:14580 • Tenemos un IGATE en Santiago ,RD. Que Pasa los packets Escuchados por RF hacia el Internet y del Internet a RF. HI3EPR APRS is a registered trademark Bob Bruninga, WB4APR

  48. Que tenemos de APRS en RD. • Un Digipeater de APRS en Loma del Toro, Cibao. (PI) • Servidores de APRS, uno en Santiago de HI3EPR • aprs.jabanet.com:14580 (PI) • Dos estaciones de WX, meteorología, una en Santo Domingo, con conexión física a instrumentos de HI8LEZ & HI8CR • Otra en Barahona con conexión Virtual a una estación de WX, vía Internet. Usando un programa que se llama Weather Watcher, De HI5MLE. APRS is a registered trademark Bob Bruninga, WB4APR

  49. Trayecto de APRS en RD APRS is a registered trademark Bob Bruninga, WB4APR 49

  50. Que tenemos de APRS en RD. APRS is a registered trademark Bob Bruninga, WB4APR
