Presentation Transcript

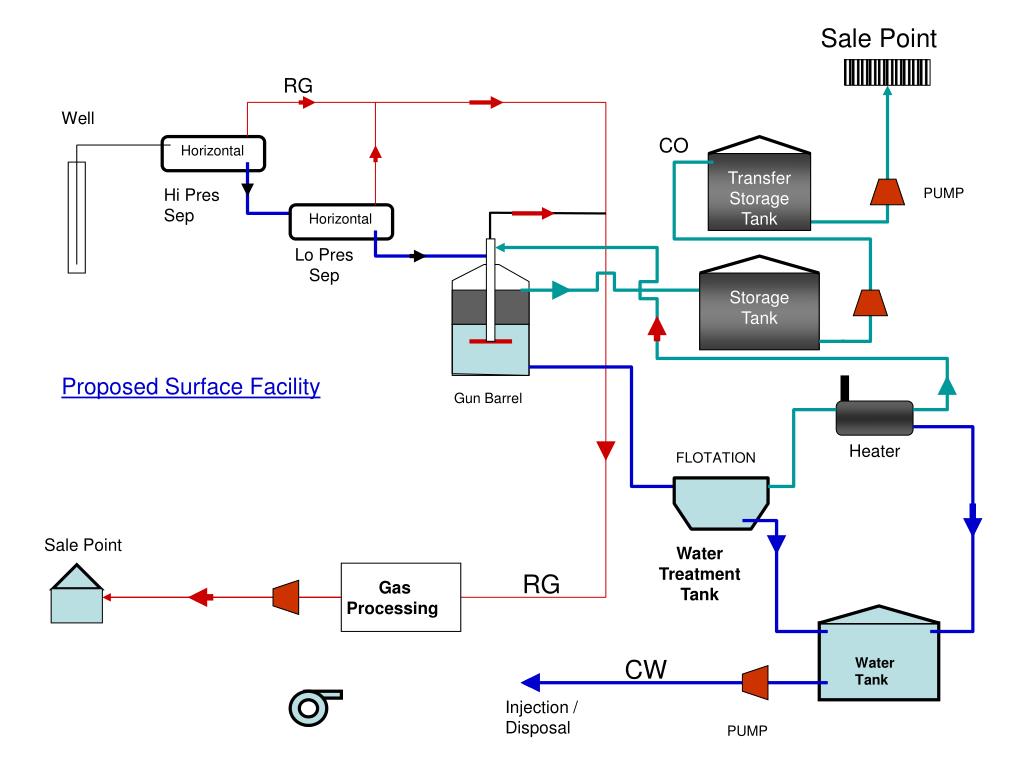

  1. Sale Point Well Horizontal Hi Pres Sep PUMP Horizontal Lo Pres Sep Transfer Storage Tank Storage Tank Proposed Surface Facility Gun Barrel Heater FLOTATION Sale Point Water Treatment Tank Gas Processing Water Tank Injection / Disposal PUMP RG CO RG CW

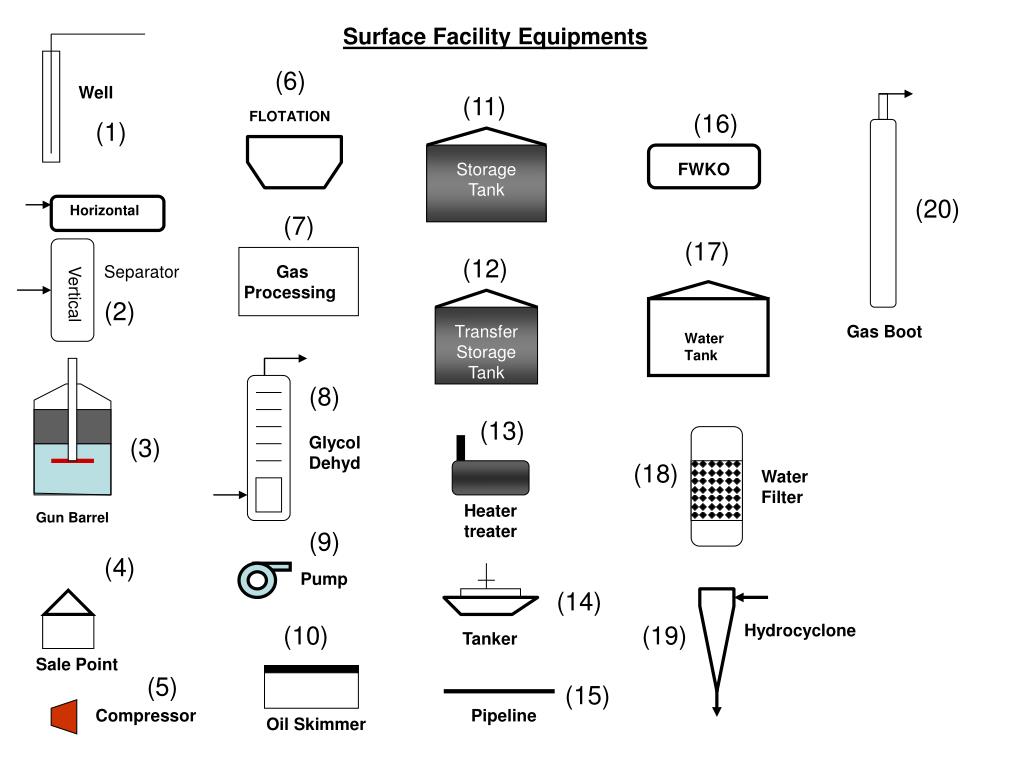

  2. FWKO Horizontal Transfer Storage Tank Storage Tank Vertical Gas Boot Gun Barrel Glycol Dehyd Heater treater FLOTATION Gas Processing Sale Point Water Tank Oil Skimmer Surface Facility Equipments (6) Well (11) (16) (1) (20) (7) (17) (12) Separator (2) (8) (13) (3) (18) Water Filter (9) (4) Pump (14) (10) (19) Hydrocyclone Tanker (5) (15) Compressor Pipeline

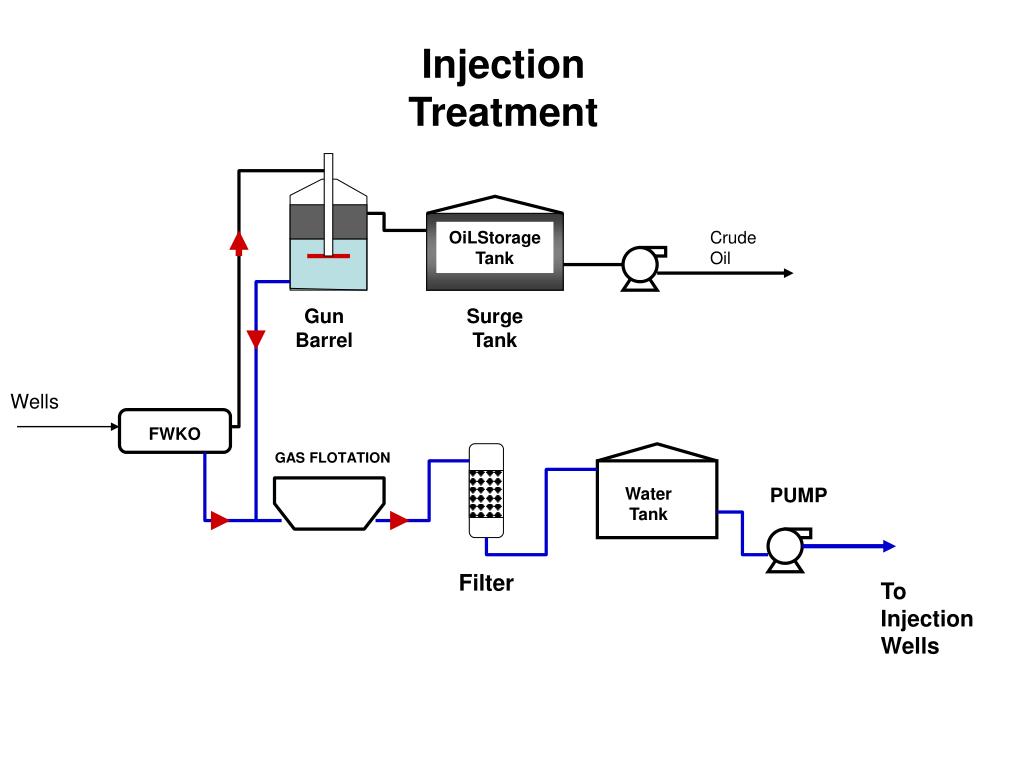

  3. FWKO OiLStorage Tank Injection Treatment Crude Oil Gun Barrel Surge Tank Wells GAS FLOTATION Water Tank PUMP Filter To Injection Wells

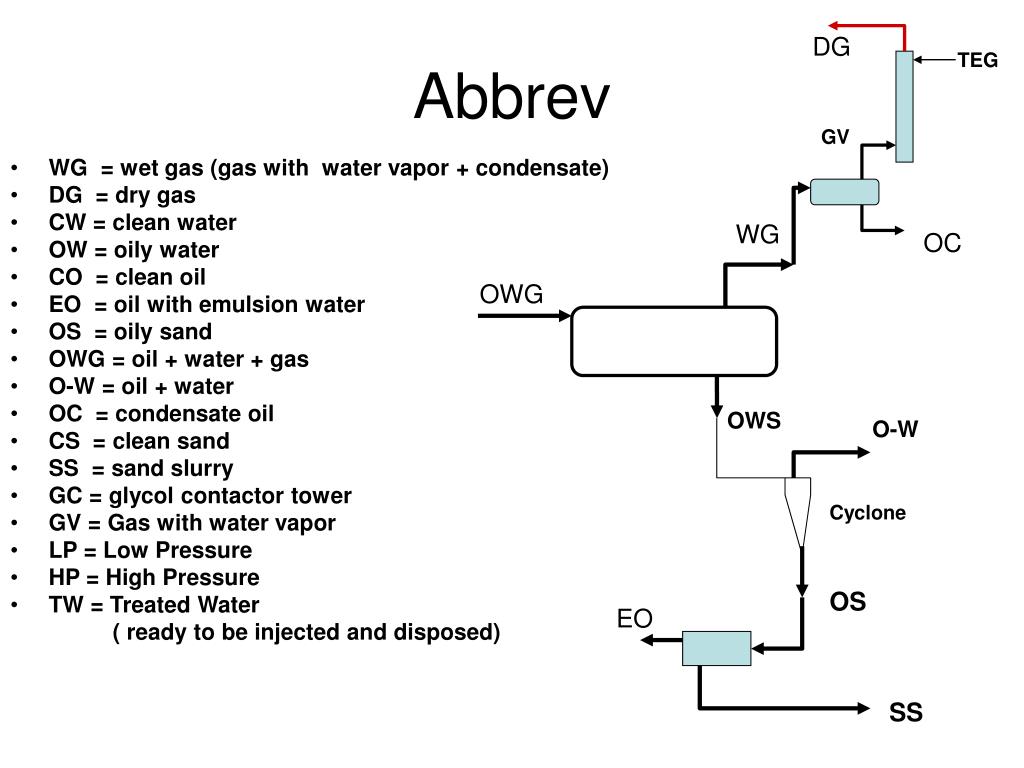

  4. DG Abbrev TEG GV • WG = wet gas (gas with water vapor + condensate) • DG = dry gas • CW = clean water • OW = oily water • CO = clean oil • EO = oil with emulsion water • OS = oily sand • OWG = oil + water + gas • O-W = oil + water • OC = condensate oil • CS = clean sand • SS = sand slurry • GC = glycol contactor tower • GV = Gas with water vapor • LP = Low Pressure • HP = High Pressure • TW = Treated Water ( ready to be injected and disposed) WG OC OWG OWS O-W Cyclone OS EO SS

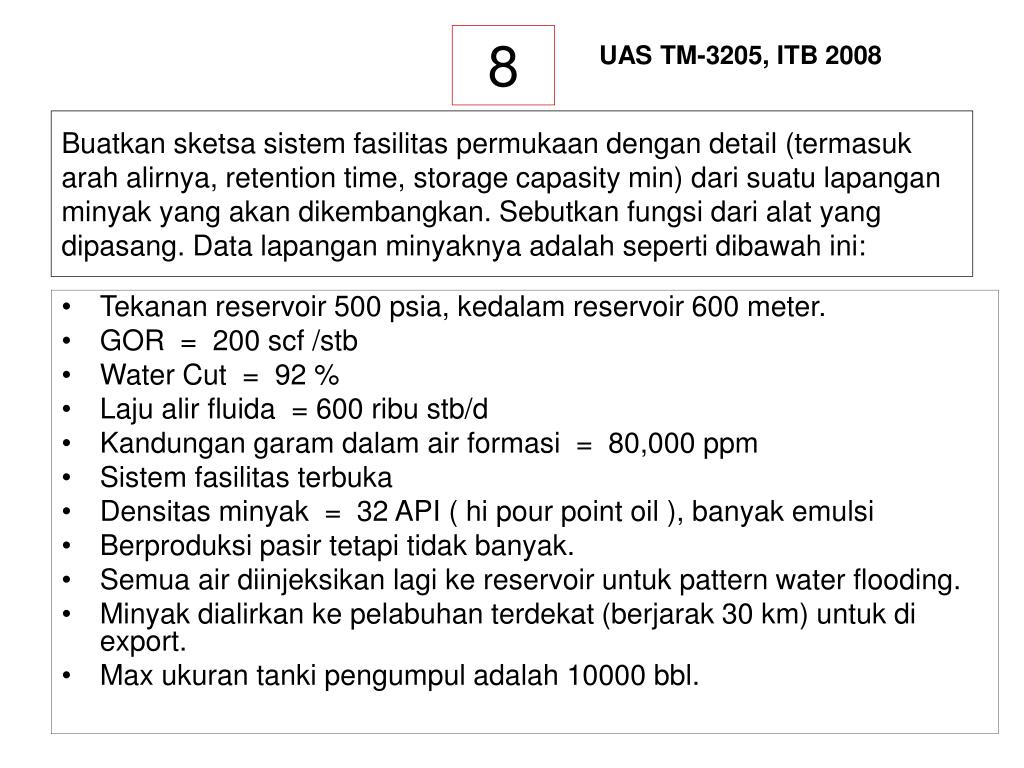

  5. 8 Buatkan sketsa sistem fasilitas permukaan dengan detail (termasuk arah alirnya, retention time, storage capasity min) dari suatu lapangan minyak yang akan dikembangkan. Sebutkan fungsi dari alat yang dipasang. Data lapangan minyaknya adalah seperti dibawah ini: UAS TM-3205, ITB 2008 • Tekanan reservoir 500 psia, kedalam reservoir 600 meter. • GOR = 200 scf /stb • Water Cut = 92 % • Laju alir fluida = 600 ribu stb/d • Kandungan garam dalam air formasi = 80,000 ppm • Sistem fasilitas terbuka • Densitas minyak = 32 API ( hi pour point oil ), banyak emulsi • Berproduksi pasir tetapi tidak banyak. • Semua air diinjeksikan lagi ke reservoir untuk pattern water flooding. • Minyak dialirkan ke pelabuhan terdekat (berjarak 30 km) untuk di export. • Max ukuran tanki pengumpul adalah 10000 bbl.

  6. 3 Buatkan sketsa sistem fasilitas permukaan dengan detail (termasuk arah alirnya, retention time, storage capasity min) dari suatu lapangan minyak yang akan dikembangkan. Sebutkan fungsi dari alat yang dipasang. Data lapangan minyaknya adalah seperti dibawah ini: UAS TM-3205, ITB 2008 • Tekanan reservoir 500 psia, kedalam reservoir 600 meter. • GOR = 40 scf /stb • Water Cut = 92 % • Laju alir fluida = 280 ribu stb/d • Kandungan garam dalam air formasi = 80,000 ppm • Sistem fasilitas terbuka • Densitas minyak = 32 API ( hi pour point oil ), banyak emulsi • Berproduksi pasir tetapi tidak banyak. • Semua air diinjeksikan lagi ke reservoir untuk pattern water flooding. • Minyak dialirkan ke pelabuhan terdekat (berjarak 30 km) untuk di export. • Max ukuran tanki pengumpul adalah 10000 bbl.

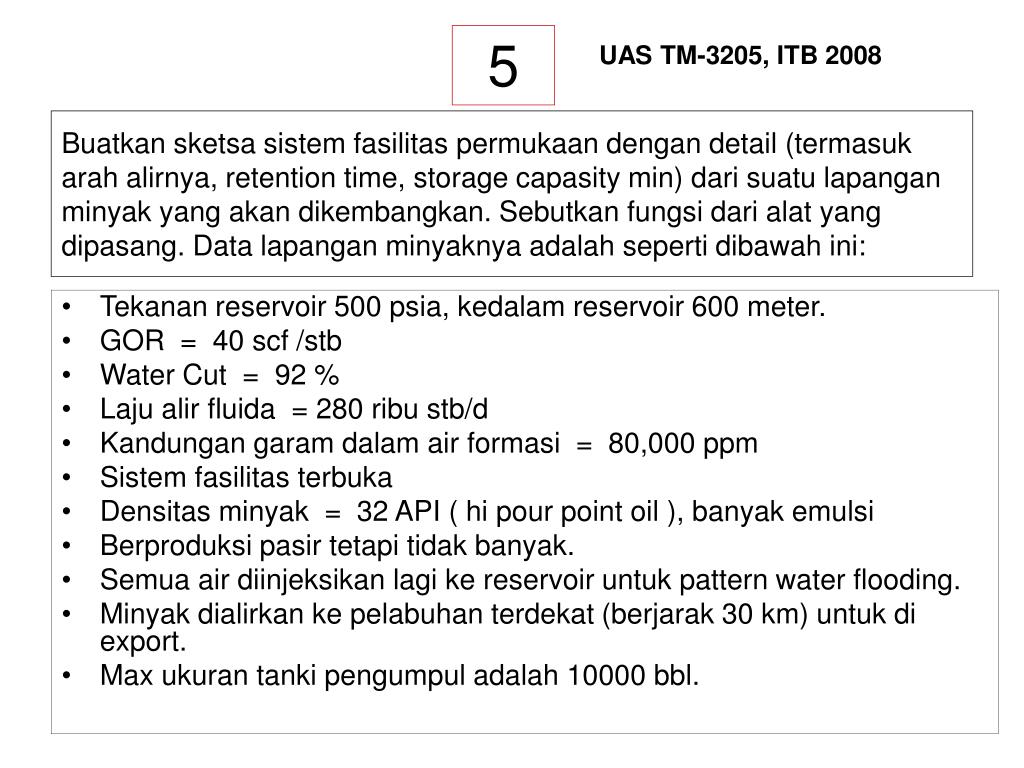

  7. 5 Buatkan sketsa sistem fasilitas permukaan dengan detail (termasuk arah alirnya, retention time, storage capasity min) dari suatu lapangan minyak yang akan dikembangkan. Sebutkan fungsi dari alat yang dipasang. Data lapangan minyaknya adalah seperti dibawah ini: UAS TM-3205, ITB 2008 • Tekanan reservoir 500 psia, kedalam reservoir 600 meter. • GOR = 40 scf /stb • Water Cut = 92 % • Laju alir fluida = 280 ribu stb/d • Kandungan garam dalam air formasi = 80,000 ppm • Sistem fasilitas terbuka • Densitas minyak = 32 API ( hi pour point oil ), banyak emulsi • Berproduksi pasir tetapi tidak banyak. • Semua air diinjeksikan lagi ke reservoir untuk pattern water flooding. • Minyak dialirkan ke pelabuhan terdekat (berjarak 30 km) untuk di export. • Max ukuran tanki pengumpul adalah 10000 bbl.

  8. 4 Buatkan sketsa sistem fasilitas permukaan dengan detail (termasuk arah alirnya, retention time) dari suatu lapangan minyak off-shore yang akan dikembangkan. Sebutkan fungsi masing masing peralatan yang digunakan. Data lapangan minyaknya adalah seperti dibawah ini: • Tekanan reservoir 2000 psia, kedalam reservoir 800 meter. • GOR = 800 scf /stb • Water Cut = 60 % • Laju alir fluida = 200 ribu bbl/d • Kandungan garam dalam air formasi = 10,000 ppm • Sistem fasilitas terbuka • Densitas minyak = 32 API ( low pour point oil ), banyak emulsi • Sebagian air diinjeksikan lagi ke reservoir untuk pattern water flooding, dan sebagian lainnya dibuang di laut. • Gas yang dihasilkan dikirim melalui pipa untuk diproses lebih lanjut ditempat lain yang berbeda, yang berjarak 50 km dari lapangannya. Gas yang diproduksikan termasuk sweet gas. • Minyak langsung dikirim melalui kapal tanker. • Temperatur udara di Lapangan sekitar 45 F

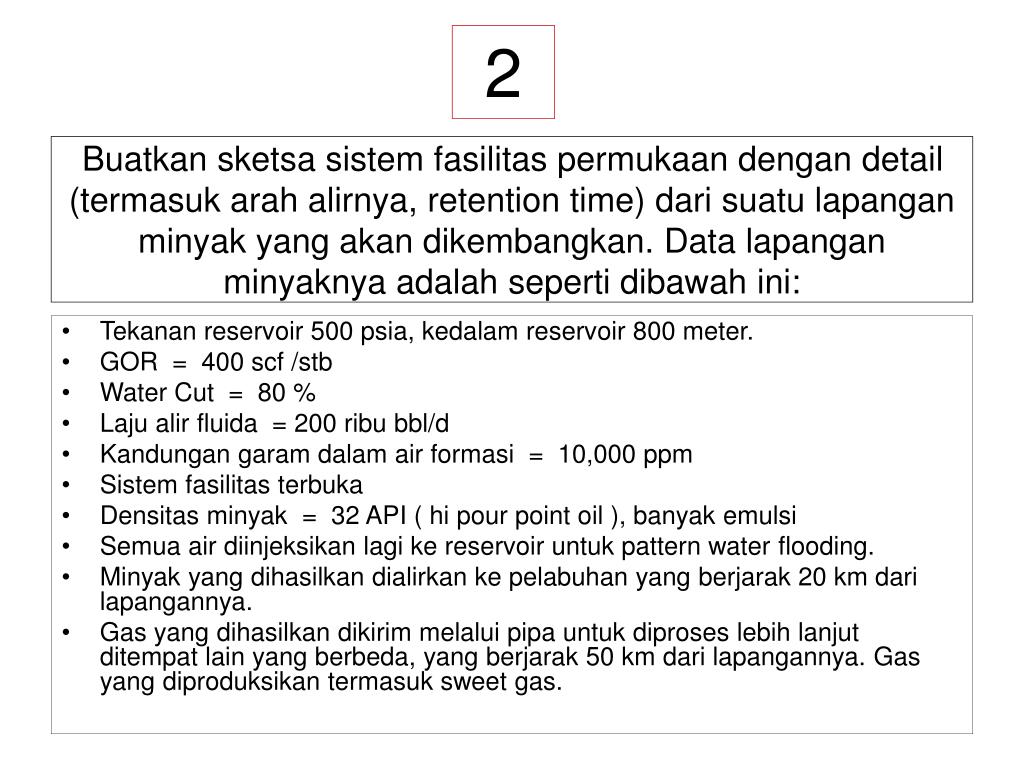

  9. 2 Buatkan sketsa sistem fasilitas permukaan dengan detail (termasuk arah alirnya, retention time) dari suatu lapangan minyak yang akan dikembangkan. Data lapangan minyaknya adalah seperti dibawah ini: • Tekanan reservoir 500 psia, kedalam reservoir 800 meter. • GOR = 400 scf /stb • Water Cut = 80 % • Laju alir fluida = 200 ribu bbl/d • Kandungan garam dalam air formasi = 10,000 ppm • Sistem fasilitas terbuka • Densitas minyak = 32 API ( hi pour point oil ), banyak emulsi • Semua air diinjeksikan lagi ke reservoir untuk pattern water flooding. • Minyak yang dihasilkan dialirkan ke pelabuhan yang berjarak 20 km dari lapangannya. • Gas yang dihasilkan dikirim melalui pipa untuk diproses lebih lanjut ditempat lain yang berbeda, yang berjarak 50 km dari lapangannya. Gas yang diproduksikan termasuk sweet gas.

  10. 4 Buatkan sketsa sistem fasilitas permukaan dengan detail (termasuk arah alirnya, retention time) dari suatu lapangan minyak on-shore yang akan dikembangkan. Data lapangan minyaknya adalah seperti dibawah ini: • Tekanan reservoir 2500 psia, kedalam reservoir 400 meter. • Temperatur rata rata udara dilapangan tersebut yaitu sekitar 15 C. • GOR = 5000 scf /stb • Water Cut = 60 % • Laju alir fluida = 100 ribu bbl/d • Kandungan garam dalam air formasi = 10,000 ppm • Sistem fasilitas terbuka • Densitas minyak = 40 API ( hi pour point oil ), banyak emulsi • Semua air diinjeksikan lagi ke reservoir untuk pattern water flooding, • Gas yang dihasilkan dikirim melalui pipa untuk diproses lebih lanjut ditempat lain yang berbeda, yang berjarak 100 km dari lapangannya. Gas yang diproduksikan termasuk sweet gas.
