Presentation Transcript

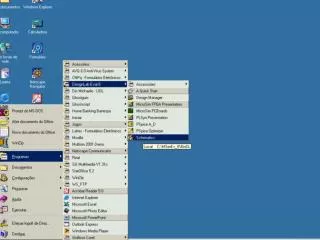

  1. Para inserir o diodo no circuito

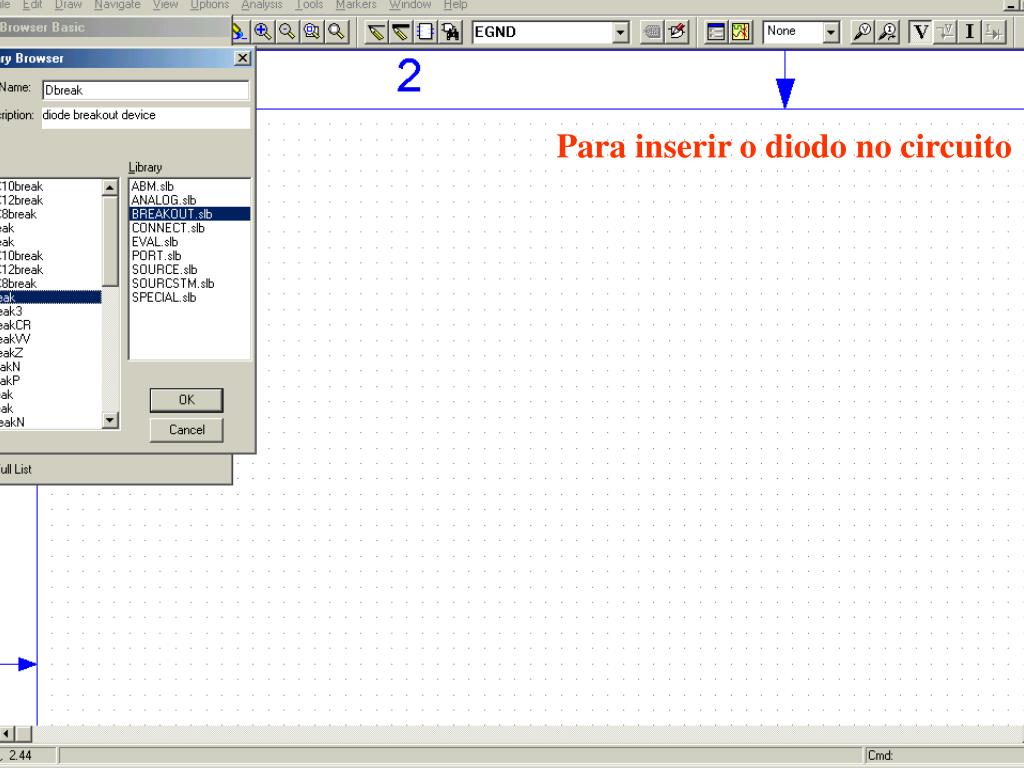

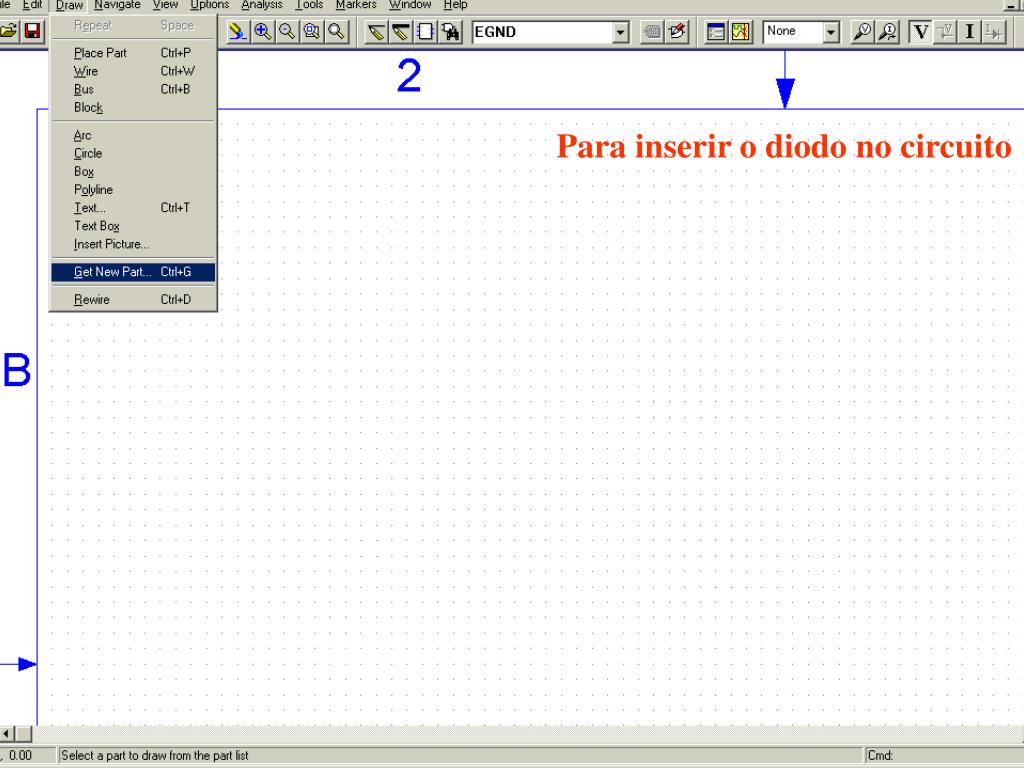

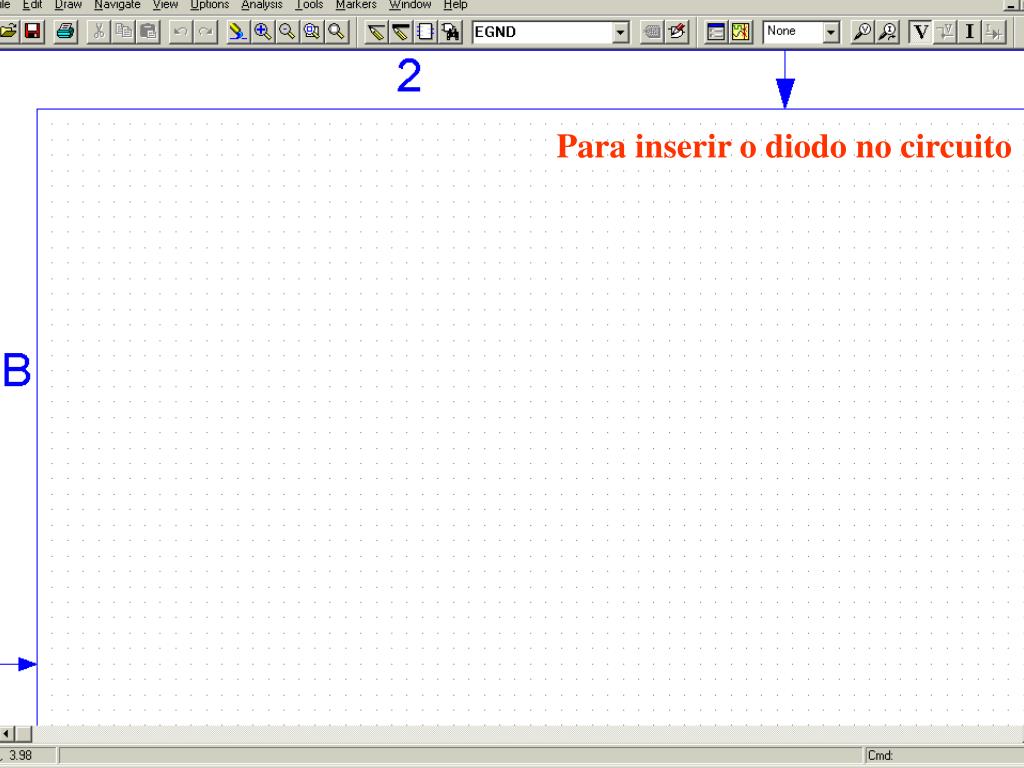

  2. Para inserir o diodo no circuito

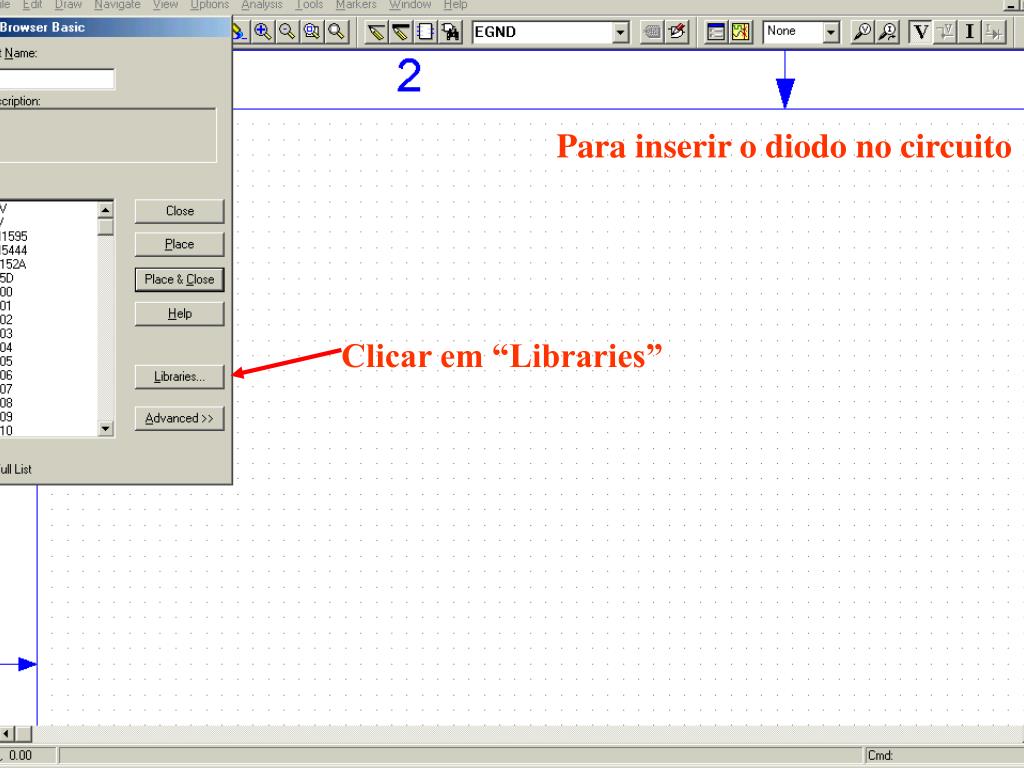

  3. Para inserir o diodo no circuito Clicar em “Libraries”

  4. Para inserir o diodo no circuito

  5. Para inserir o diodo no circuito

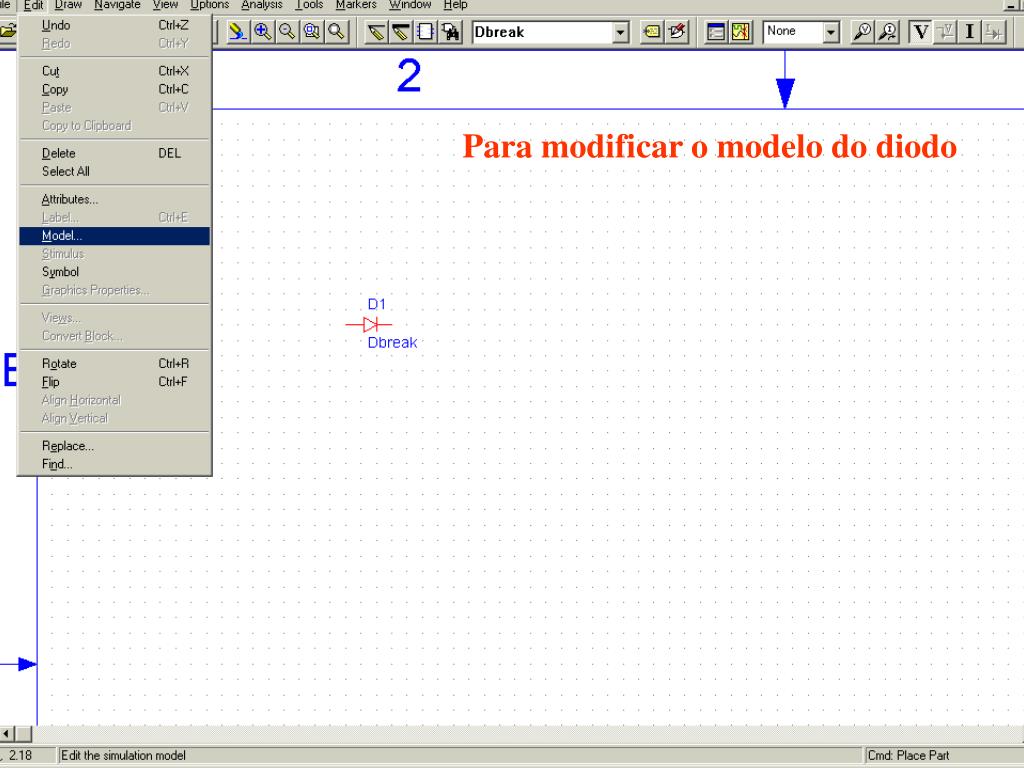

  6. Para modificar o modelo do diodo

  7. Para modificar o modelo do diodo

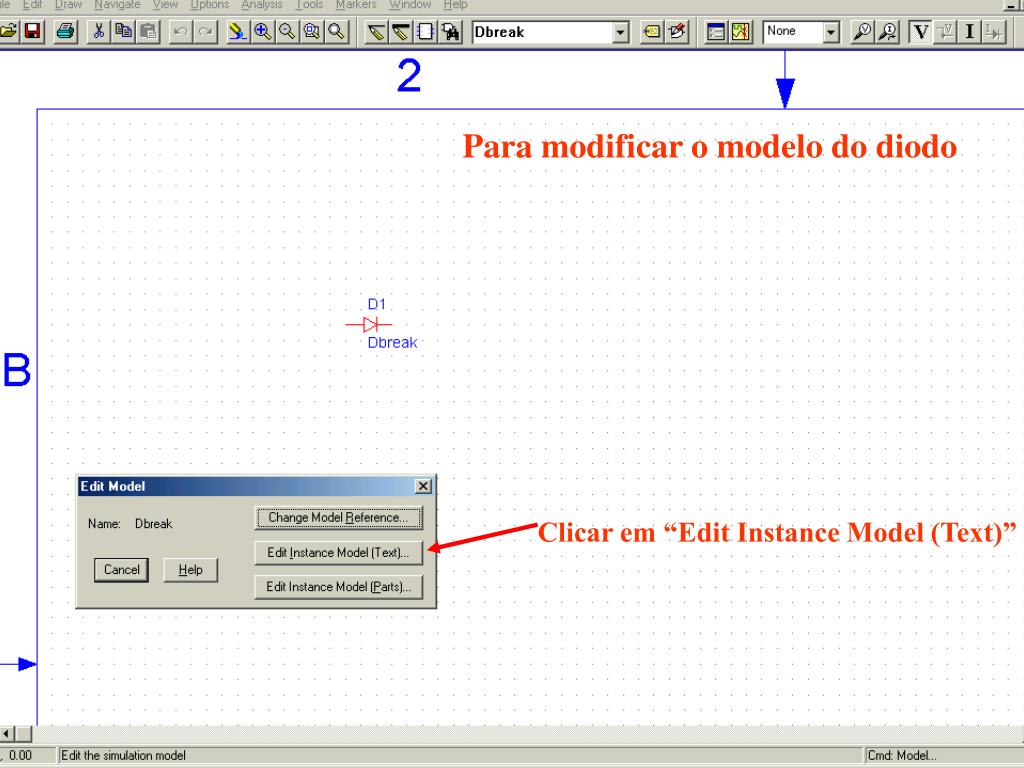

  8. Para modificar o modelo do diodo Clicar em “Edit Instance Model (Text)”

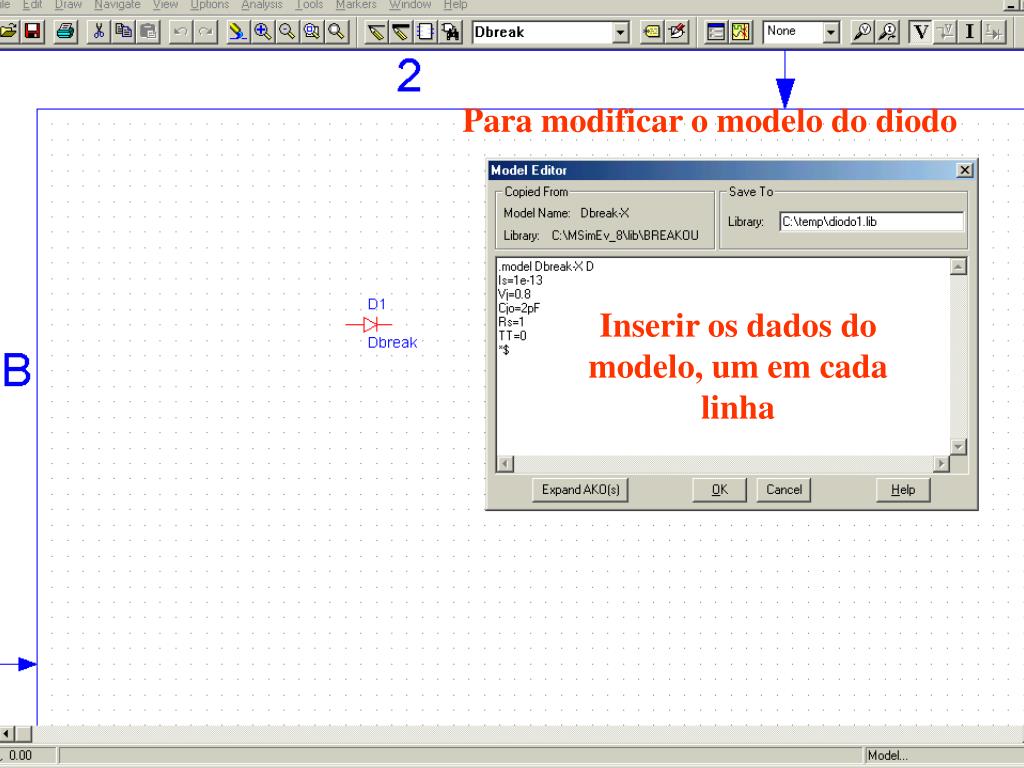

  9. Para modificar o modelo do diodo Inserir os dados do modelo, um em cada linha

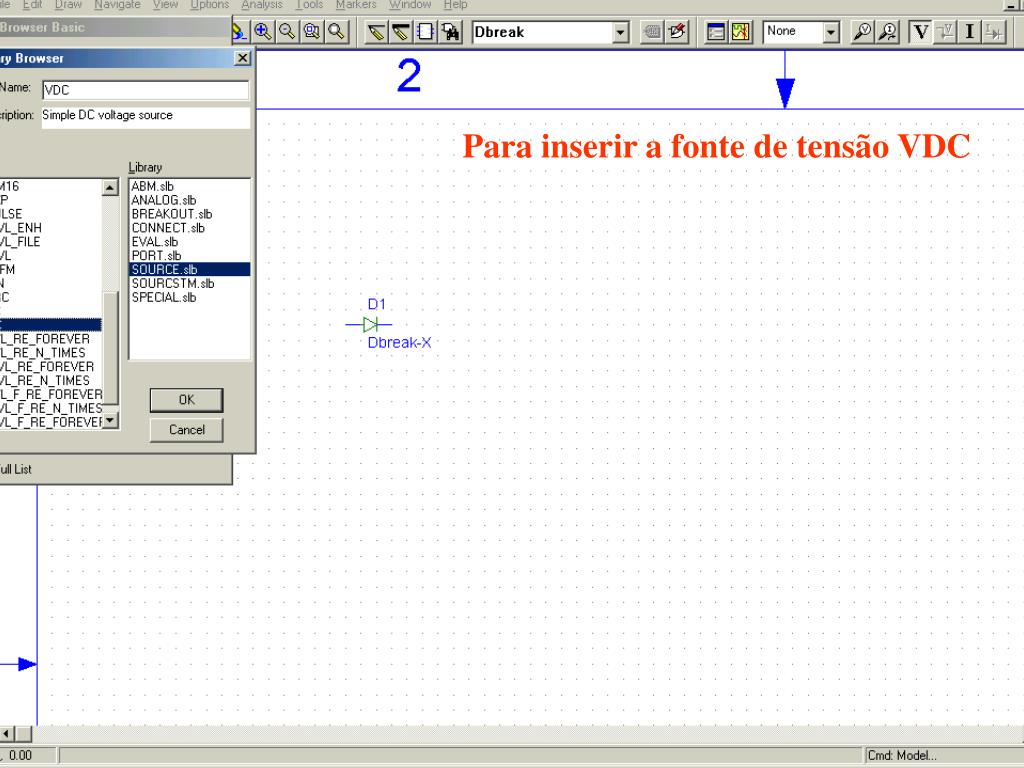

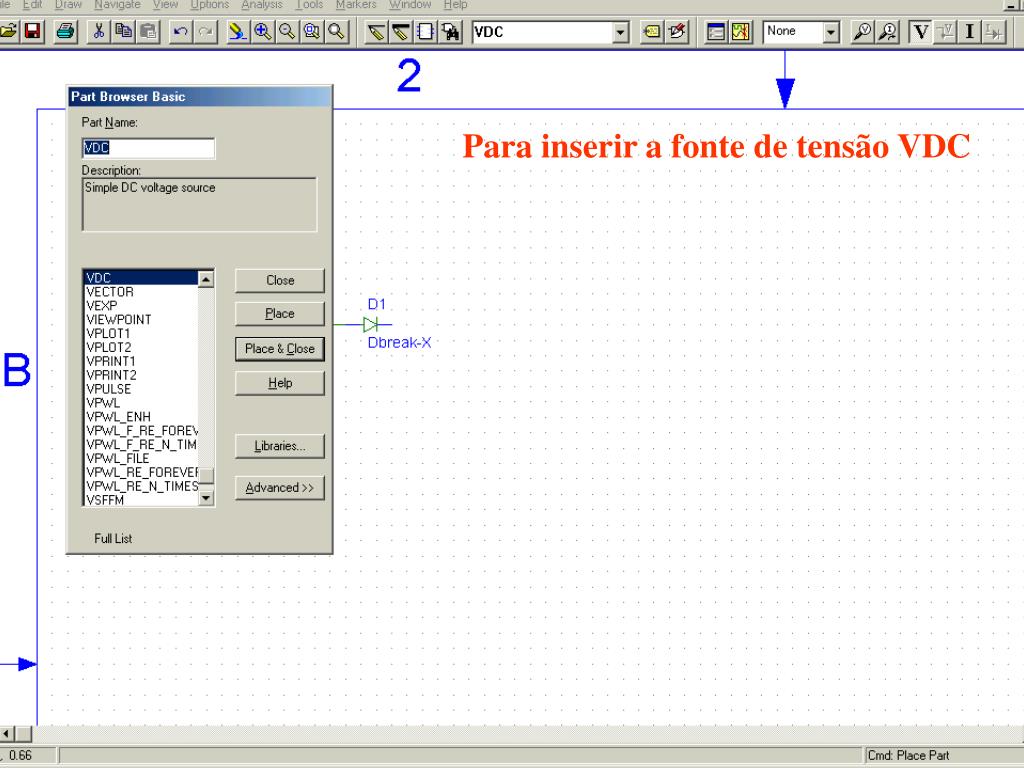

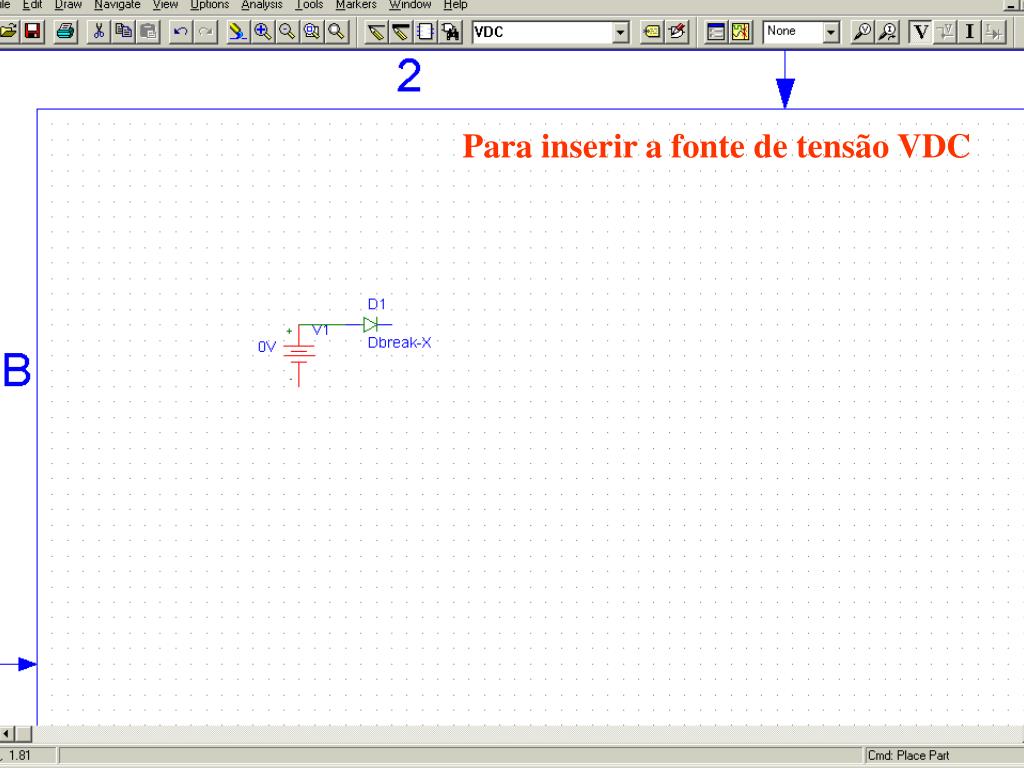

  10. Para inserir a fonte de tensão VDC

  11. Para inserir a fonte de tensão VDC

  12. Para inserir a fonte de tensão VDC

  13. Para inserir a fonte de tensão VDC

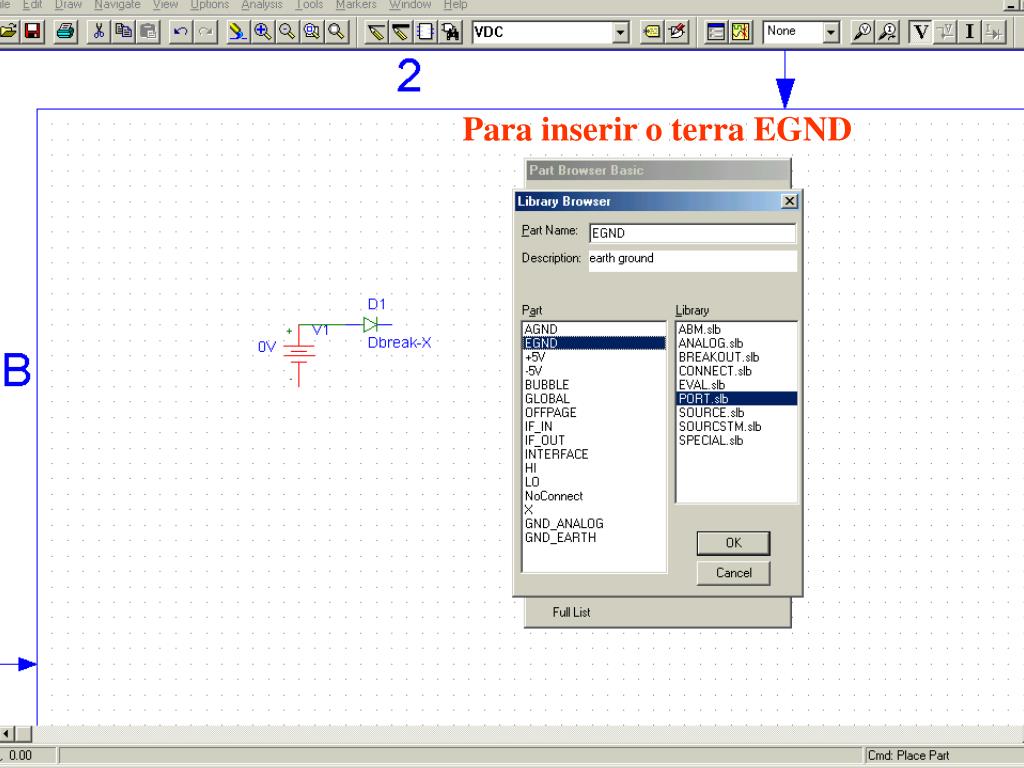

  14. Para inserir o terra EGND

  15. Para inserir o terra EGND

  16. Para inserir o terra EGND

  17. Clicar para desenhar os fios do circuito

  18. Para criar o Netlist (o esquema do circuito em forma escrita)

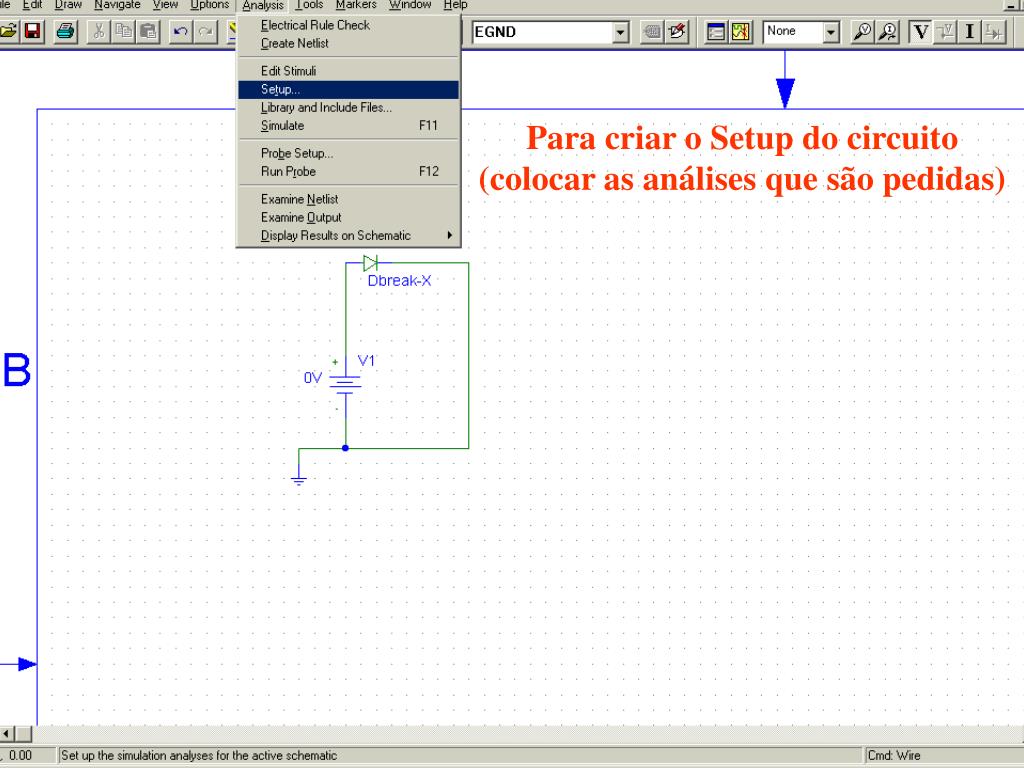

  19. Para criar o Setup do circuito (colocar as análises que são pedidas)

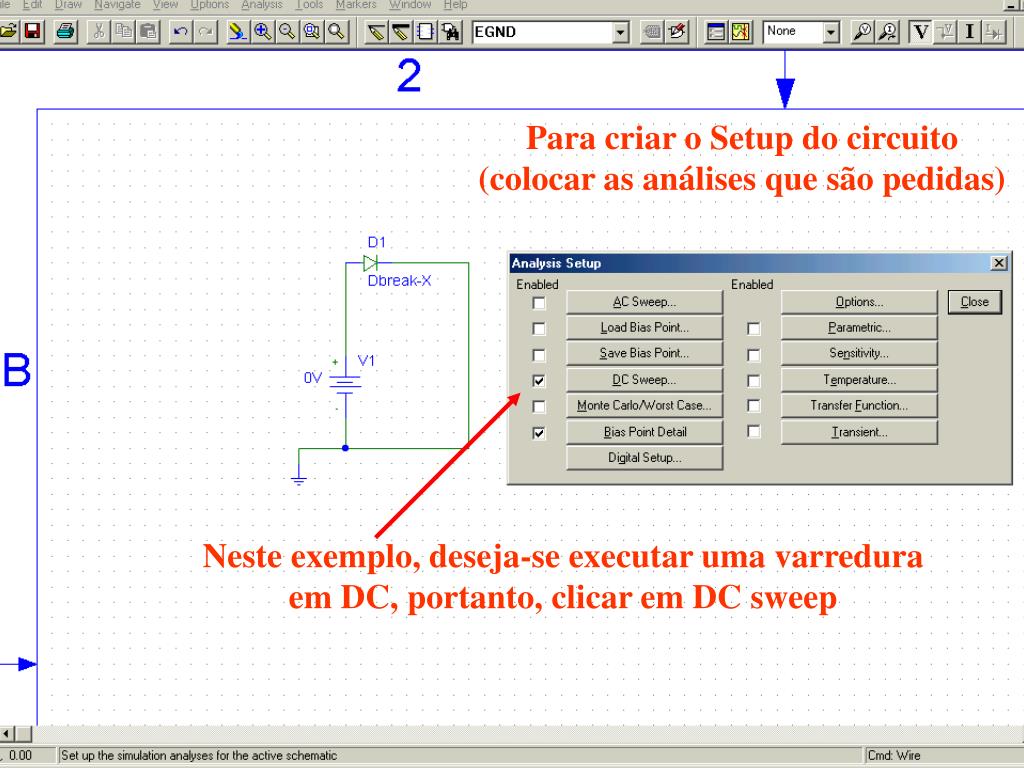

  20. Para criar o Setup do circuito (colocar as análises que são pedidas) Neste exemplo, deseja-se executar uma varredura em DC, portanto, clicar em DC sweep

  21. Colocar os parâmetros pedidos, como o nome da fonte (V1), início de 0V, término de 1.5 V e incremento de 0.01V

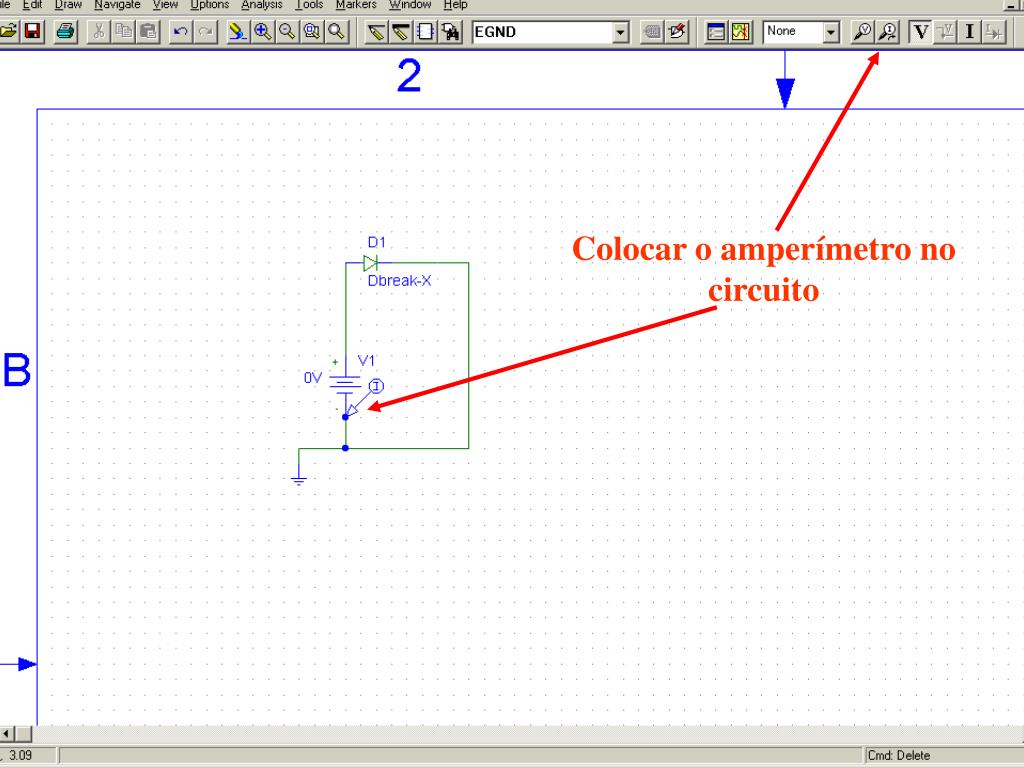

  22. Colocar o amperímetro no circuito

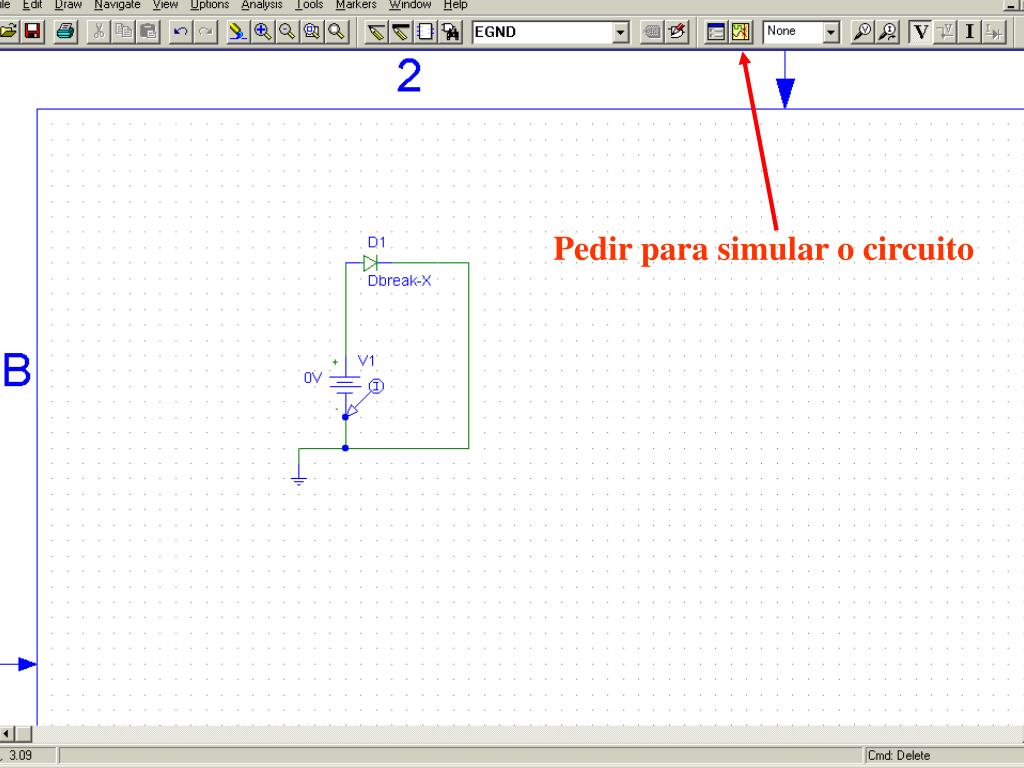

  23. Pedir para simular o circuito

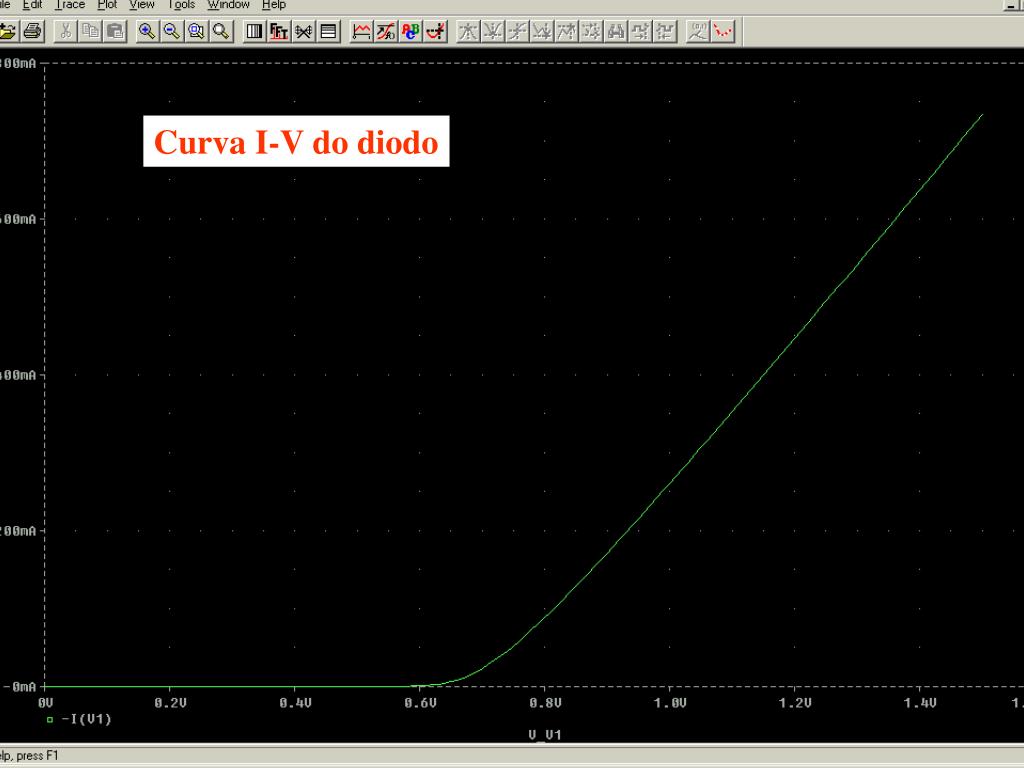

  24. Curva I-V do diodo

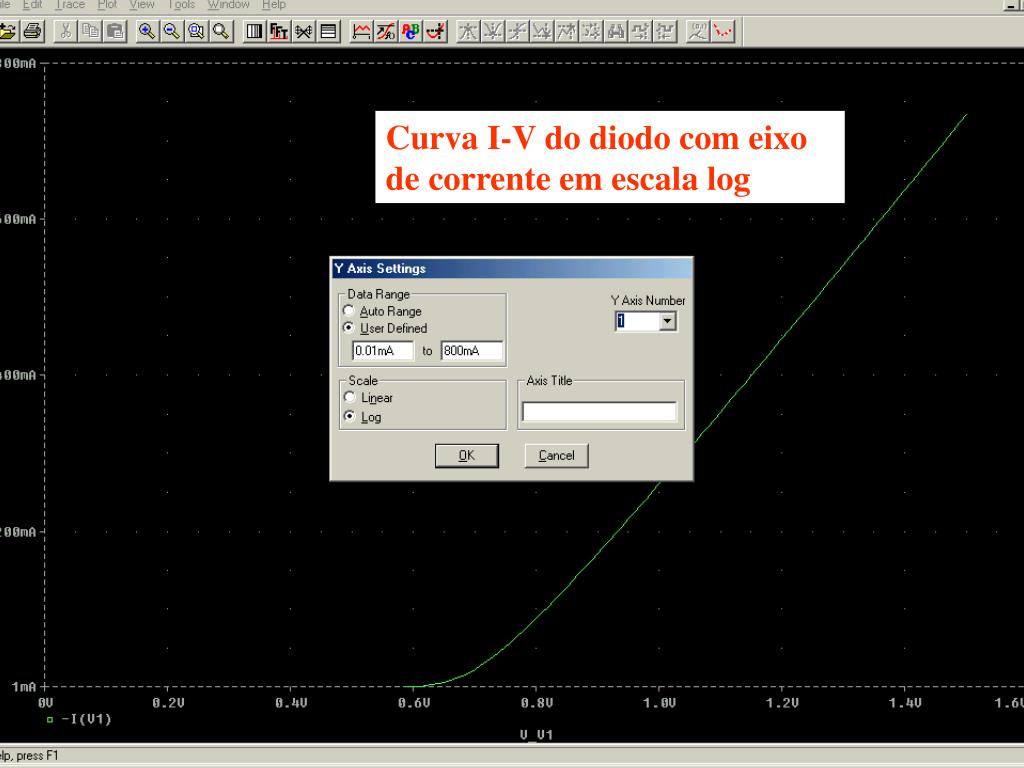

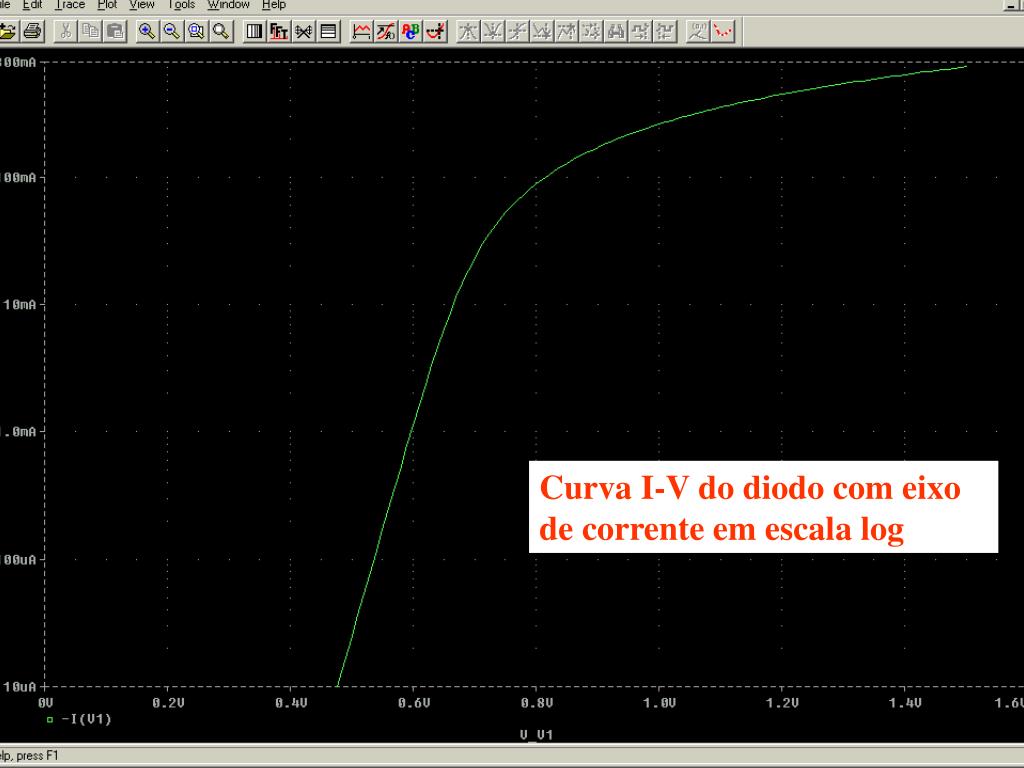

  25. Curva I-V do diodo com eixo de corrente em escala log

  26. Curva I-V do diodo com eixo de corrente em escala log

  27. Curva I-V do diodo com eixo de corrente em escala log
