  1. VIS Nestbeam Ablaufdemonstration VIS Datentechnik GmbH 2002

  2. Nestbeam Hauptfenster Einzelteile selektieren VIS Datentechnik GmbH 2002

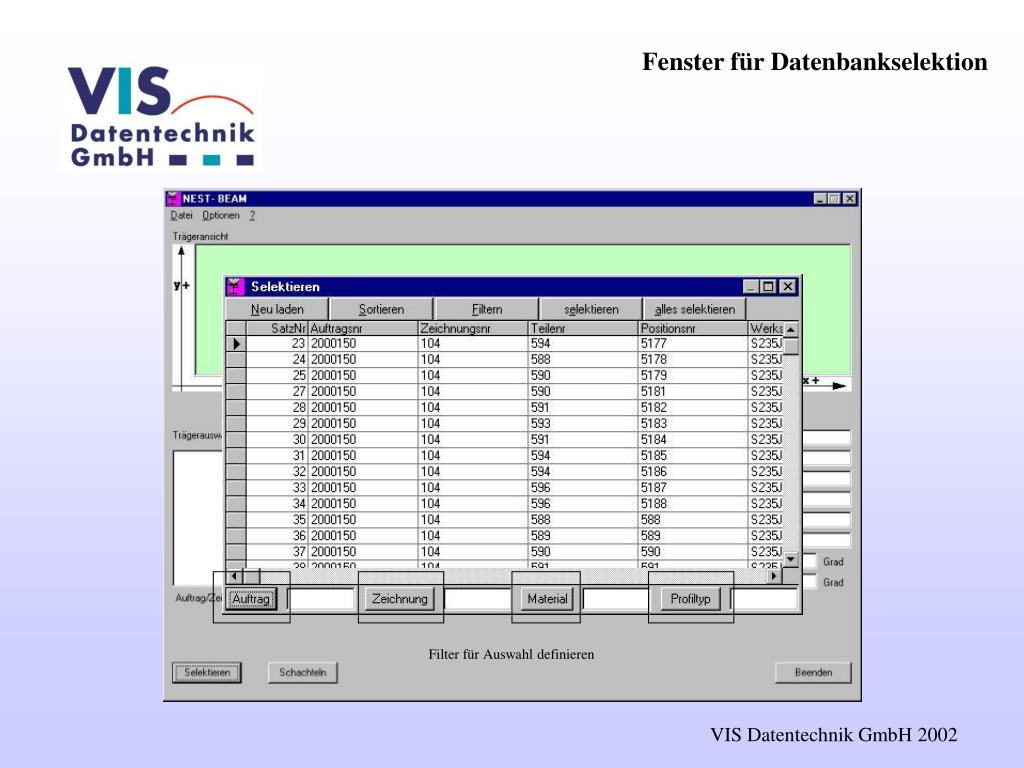

  3. Fenster für Datenbankselektion Filter für Auswahl definieren VIS Datentechnik GmbH 2002

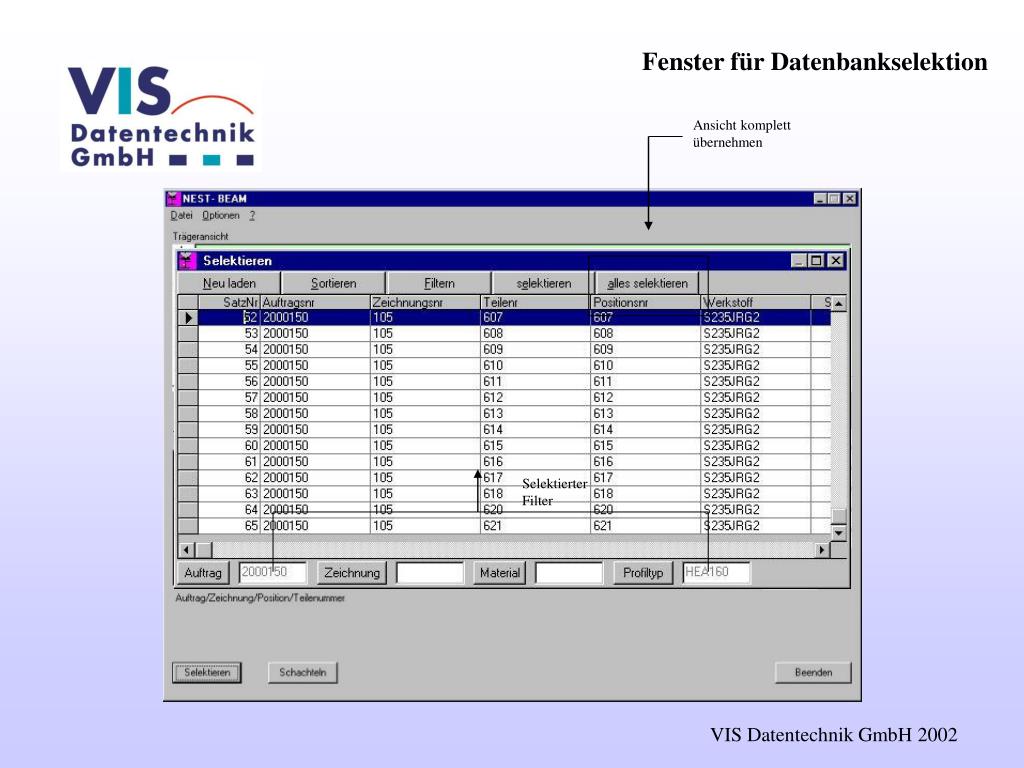

  4. Fenster für Datenbankselektion Ansicht komplett übernehmen Selektierter Filter VIS Datentechnik GmbH 2002

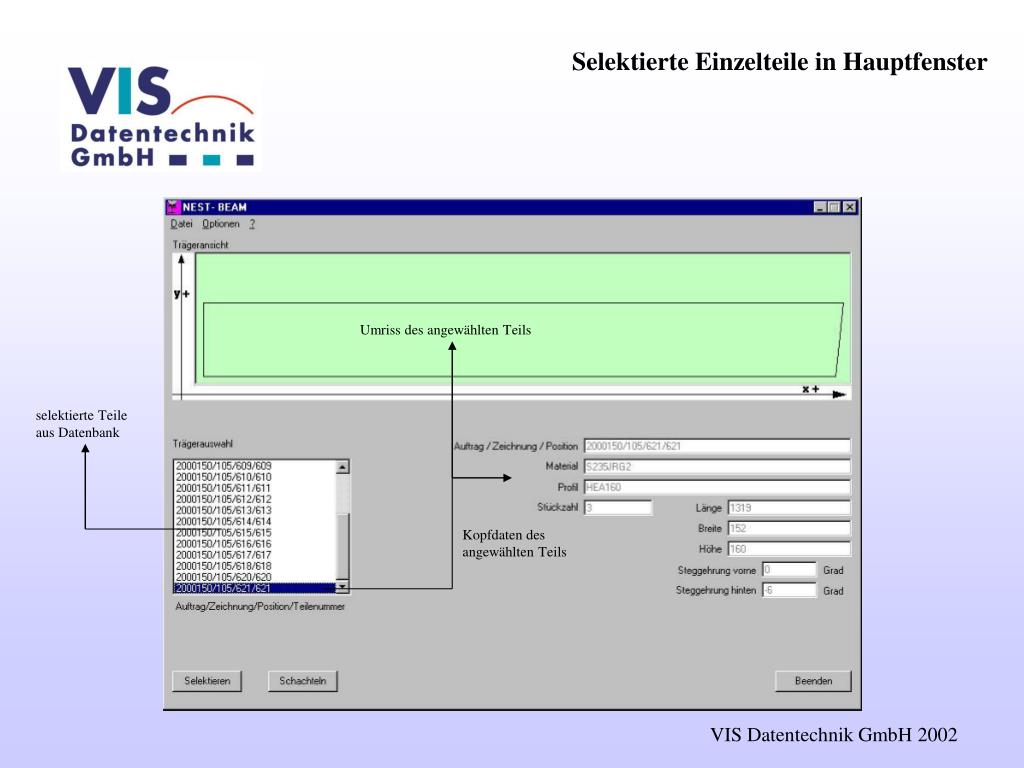

  5. Selektierte Einzelteile in Hauptfenster Umriss des angewählten Teils selektierte Teile aus Datenbank Kopfdaten des angewählten Teils VIS Datentechnik GmbH 2002

  6. Optionsfenster allgemein Überwachung max. Zeichenlänge bei Wagner Anlagen Abstand zwischen Profilschnitten bei unpassenden Winkeln Breite des Sägewerkzeuges Drehen/ Klappen des Profils erlauben VIS Datentechnik GmbH 2002

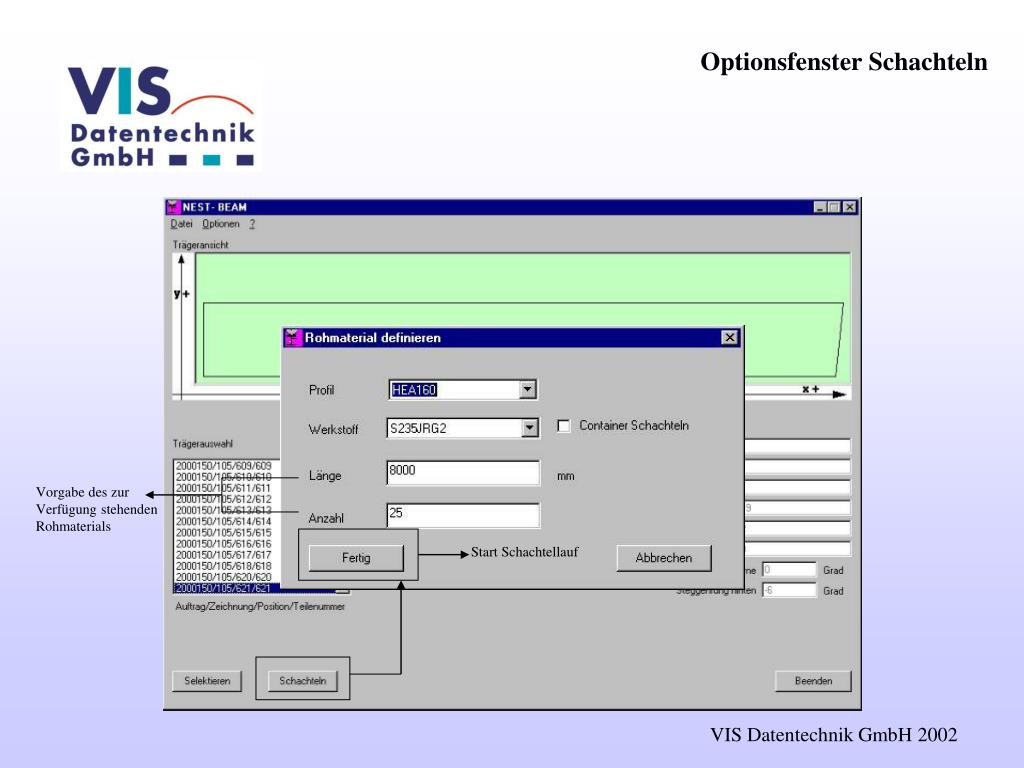

  7. Optionsfenster Schachteln Vorgabe des zur Verfügung stehenden Rohmaterials Start Schachtellauf VIS Datentechnik GmbH 2002

  8. Schachtellauf ist beendet Ansicht der Teile auf ausgewähltem Rohmaterial Liste der verschachtelten Rohmaterialien Position und Lage der Teile auf dem Rohmaterial VIS Datentechnik GmbH 2002

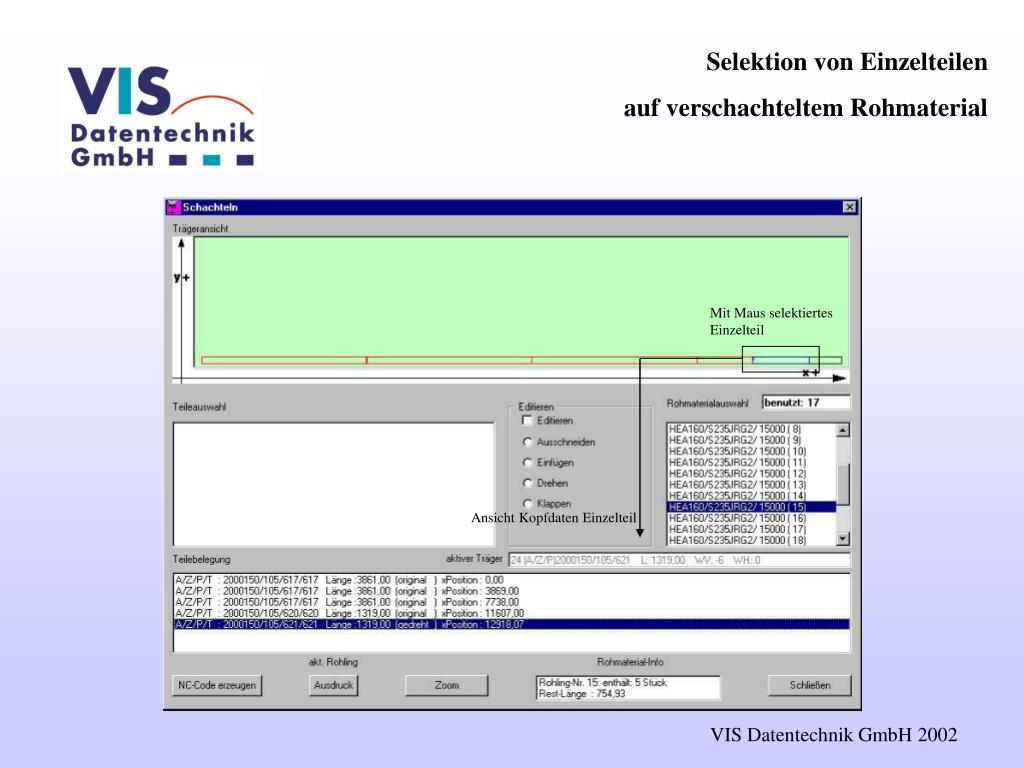

  9. Selektion von Einzelteilen auf verschachteltem Rohmaterial Mit Maus selektiertes Einzelteil Ansicht Kopfdaten Einzelteil VIS Datentechnik GmbH 2002

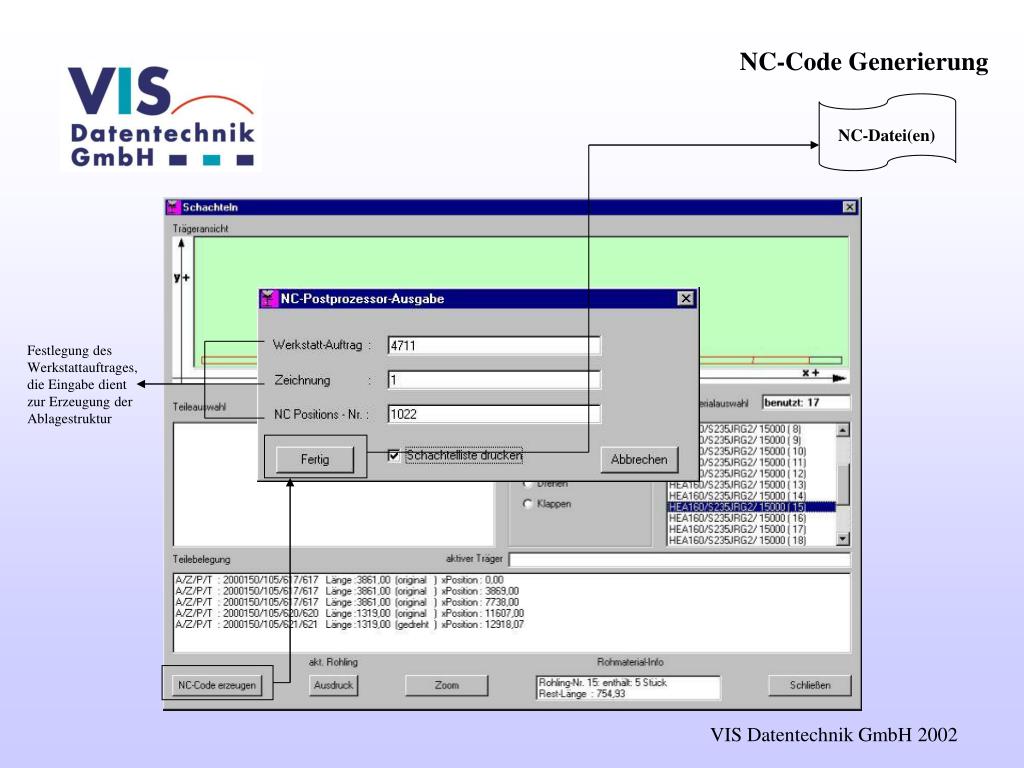

  10. NC-Code Generierung NC-Datei(en) Festlegung des Werkstattauftrages, die Eingabe dient zur Erzeugung der Ablagestruktur VIS Datentechnik GmbH 2002

  11. VIS Nestbeam Der einfachste Weg zu Ihren Bohr-/Säge NC-Programmen ! VIS Datentechnik GmbH Wildstr. 8 D-64291 Darmstadt Telefon +49 6151 9382-0 E-mail : Info@vis-datentechnik.de www.vis-datentechnik.de VIS Datentechnik GmbH 2002
