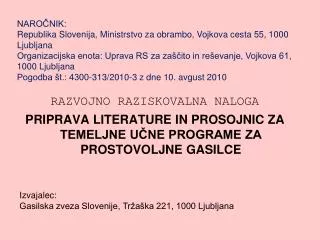

  1. NAROČNIK: Republika Slovenija, Ministrstvo za obrambo, Vojkova cesta 55, 1000 Ljubljana Organizacijska enota: Uprava RS za zaščito in reševanje, Vojkova 61, 1000 Ljubljana Pogodba št.: 4300-313/2010-3 z dne 10. avgust 2010 Izvajalec: Gasilska zveza Slovenije, Tržaška 221, 1000 Ljubljana RAZVOJNO RAZISKOVALNA NALOGA PRIPRAVA LITERATURE IN PROSOJNIC ZA TEMELJNE UČNE PROGRAME ZA PROSTOVOLJNE GASILCE

  2. GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO TEČAJ ZA VODJE ENOTE Avtor: dr. Janja Kramer, udig, VGČ org

  3. Vsebina • Osnove urbanizma • Urbanistični načrt • Zazidalni sistemi • Komunalna infrastruktura • Požarnovarnostni odmiki med stavbami • Intervencijske površine GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  4. Vsebina • Požarno varna gradnja • Požarno varna gradnja - zasnova • Pasivna požarna zaščita • Aktivna požarna zaščita • Elementi požarne zaščite (sektorji, celice) • Požarna obremenitev objektov • Požarni red • Požarni načrt • Količina potrebne vode za gašenje GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  5. Vsebina • Preskrba z gasilno vodo • Viri za oskrbo z vodo za gašenje • Javno vodovodno omrežje • Požarni bazen • Neizčrpen vodni vir • Potrebna količina vode za gašenje • Požarne skupine • Oskrba z vodo za gašenje v industriji GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  6. Osnove urbanizma • Urbanizem • Dejavnost, ki se ukvarja z načrtovanjem in urejanjem novih naselij in mest ter s smotrnim vzdrževanjem obstoječih • Urbanistično načrtovanje • Veja prostorskega načrtovanja, s katero se načrtuje poselitev in z njo povezane prostorske ureditve ter določajo pogoji za umestitev v prostor GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  7. Urbanistični načrt • Urbanistični načrt • Podlaga za celovito načrtovanje razvoja urbanih središč • Upoštevanje strokovnih podlag s področij • Gospodarskega razvoja • Naravnih danosti prostora • Ekoloških omejitev • Socialnih potreb • Prenove nepremičninske kulturne dediščine • Razvoja vodooskrbe, elektro, telekominkacijske, komunalne in prometne infrastrukture GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  8. Urbanistični načrt • Na podlagi urbanističnega načrta se za naselja določi • Območje celovite prenove naselja z rešitvami in ukrepi • Javne površine • Prometna ureditev vključno s površinami za mirujoči promet • Zelene površine naselja • Temeljne strukture naselja z elementi urbanističnega in arhitekturnega oblikovanja • Gospodarsko javno infrastrukturo naselja GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  9. Urbanistični načrt • Iz urbanističnega načrta naselja morajo biti med drugim razvidni • Viri za preskrbo z gasilno vodo • Medsebjoni odmiki objektov in naselij • Prometna ureditev • Naravne ovire, ki preprečujejo širjenje požara • Razvrstitev objektov s povečano požarno nevarnostjo • Drugi potrebni ukrepi, s katerimi je zagotovljena varnost objektov in naselij pred požarom GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  10. Primer urbanističnega načrta GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  11. Zazidalni sistemi • Zazidalni načrt • Določa, kako bo zazidan določen kompleks glede na gostoto tlorisne zazidave in po višini objektov • Sistem zazidave je določen na podlagi urbanističnega načrta • Sistem zazidave je odvisen od večih faktorjev (oblika zemljišča, zazidalno področje gostota naseljenosti) • Poznamo tri vrste zazidalnih sistemov • Zaprt gradbeni sistem • Polzaprt ali blokovni gradbeni sistem • Odprt gradbeni sistem GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  12. Zazidalni sistemi • Zaprt gradbeni sistem • Strnjen gradbeni sistem, kjer so objekti zgrajeni drug poleg drugega • Zgradbe so med seboj ločene s požarnimi zidovi • Značilna je velika gostota naseljenosti • Dostop je možen le z ene oziroma z dveh strani • Tovrsten sistem ni ugoden iz vidika požarne varnosti, saj je dostop gasilskih enot oviran • Gašenje je zelo nevarno zaradi možnosti rušenja objektov GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  13. Primer zaprtega zazidalnega sistema GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  14. Zazidalni sistemi • Polzaprt – blokovni gradbeni sistem • Skupinska gradnja večih objektov v navidez en sam objekt • Objekti so znotraj popolnoma ločeni med seboj (vrstne hiše) • Pri gasilskih intervencijah je možen dostop do objektov s treh strani • Požarni zidovi v takih objektih običajno niso predvideni GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  15. Zazidalni sistemi • Odprt gradbeni sistem • Zazidava določenega območja s samostojnimi objekti, ki so dostopni iz vseh štirih strani • Med objekti so večji ali manjši odmiki, saj so obdani s cestami, zelenicami... • Odmiki med zgradbami predstavljajo večje ali manjše ovire za širjenje požara iz objekta na objekt • S požarnovarnostnega vidika so tovrstni sistemi najbolj ugodni, saj omogočajo vse preventivne ukrepe, prenos požara med objekti je minimalen GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  16. Primer odprtega zazidalnega sistema GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  17. Komunalna infrastruktura • Opremljanje zemljišč je gradnja komunalne infrastrukture, ki je potrebna, da lahko objekti služijo svojemu namenu • Komunalno opremljeno zemljišče zagotavlja • Oskrbo s pitno vodo • Oskrbo z energijo • Odvajanje odplak • Odstranjevanje odpadkov • Dostop na javno cesto GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  18. Komunalna infrastruktura • Komunalni vodi so • Primarni – napajajo cela mestna območja in ne posameznih zgradb, gradijo in vzdržujejo jih javna komunalna podjetja • Sekundarni – oskrbujejo posamezne zazidalne otoke oziroma parcele do končnega potrošnika • Nadzemni – električni, telefonski, brezžični (geostacionarni sateliti) • Podzemni – vodovodni, kanalizacijsko, plinsko, toplovodno omrežje... GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  19. Komunalna infrastruktura GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  20. Požarnovarnostni odmiki med stavbami • Nevarnost prenosa požara na sosednji objekt mora biti upoštevan že pri prostorskem načrtovanju • Sosednji objekt se lahko vžge zaradi • Toplotnega sevanja na določeni razdalji od gorečega objekta • Vžiga vnetljivih materialov • Smernica SZPV 204/09 opredeljuje • Minimalne razdalje med objekti, s katerimi se zmanjša nivo tveganja prenosa požara oz. doseže zakasnitev da lahko gasilci pravočasno posredujejo GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  21. Požarnovarnostni odmiki med stavbami • Toplotno sevanje • Predstavlja največjo nevarnost za prenos požara • Toplota z goreče stavbe seva na gorljiv material na ali v sosednji stavbi • Pomembna dva faktorja • Nivo toplotnega sevanja, pri katerem se vžge material na ali v izpostavljeni stavbi • Nivo toplotnega sevanja, ki nastane pri požaru neke stavbe GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  22. Požarnovarnostni odmiki med stavbami • Primer • Spontani vžig lesa na prostem • 33,5 kW/m2 – samo sevanje • 12,6 kW/m2 – ob prisotnosti plamena • Vžig lesa v notranjih prostorih se zgodi pri nižjih vrednostih • Vžig lesenega pohištva – 20 min izpostavljen toku toplotnega sevanja 12,6 kW/m2 • Toplotno sevanje ob požaru • Sevanje pri temperaturi 800° – 900°C  84 kW/m2 • Sevanje pri temperaturei 1100°C  168 kW/m2 GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  23. Požarnovarnostni odmiki med stavbami • Ukrepi za zmanjševanje širjenja požara med stavbami • Znižanje nivoja toplotnega sevanja • Zmanjševanje velikosti sevalne površine • Povečevanje razdalje med stavbami • Predpostavke • Intenzivnost požara je odvisna od velikosti požarnega sektorja • Nevarnost nastanka požara in intenziteta je odvisna od namembnosti skupne stavbe GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  24. Požarnovarnostni odmiki med stavbami • Nastanitveni objekti in zbirališča predstavljajo večjo nevarnost kot ostale stavbe • Zanemari se lahko toplotno sevanje skozi požarno odporno steno • Relevantna meja • Linija od katere se merijo zahtevani odmiki stavbe oziroma delež požarno nezaščitenih površin zunanjega zidu • Ponavadi sovpada z mejo parcele, lahko pa je sredina javne ceste, železnice, reke ali druge naravne ovire, ki trajno onemogoča gradnjo GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  25. Požarnovarnostni odmiki med stavbami • Relevantna meja mora izpolnjevati zahteve • Sovpadati z zunanjim zidom stavbe ali • Biti vzporedna z zunanjim zidom stavbe ali • Biti pod kotom <80°na zunanji zid stavbe • Navidezna meja • Za določanje odmikov med stavbami na isti parceli • Linija od katere že stoječa stavba ustreza zahtevanemu odmiku • Navidezna meja predstavlja relevantno mejo za novo stavbo GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  26. Požarnovarnostni odmiki med stavbami • Relevantna in navidezna meja GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  27. Požarnovarnostni odmiki med stavbami • Požarno nezaščitene površine • Površine na zunanjih stenah stavb, ki imajo manjšo odpornost, kot je zahtevano za stavbo v katero so vgrajene • Okna, vrata, druge odprtine • Katerikoli del zunanjega zidu, ki ima manjšo požarno odpornost od zahtev • Katerikoli del zunanjega zidu, ki ima oblogi iz gorljivega materiala debeline več kot 1mm • Majhne požarno neodporne površine z zadostnim medsebojnim odmikom v steni istega požarnega sektorja predstavljajo zanemarljivo nevarnost za širjenje požara GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  28. Intervencijske površine • Intervencijske površine za gasilce morajo biti izvedene skladno z zahtevami standarda SIST DIN 14090:2005 • Dovozne poti za gasilska vozila • Omogočajo dostop do postavitvenih in delovnih površin za gasilska vozila • Dostopne poti • Omogočajo dostop z reševalno in gasilsko opremo do dvorišč GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  29. Intervencijske površine • Postavitvene površine • Nepokrite utrjene površine v višini terena, ki so z javnimi prometnimi površinami povezane neposredno ali preko dovoznih poti za gasilska vozila • Delovne površine za gasilska vozila • Namenjene so postavitvi gasilskih vozil, razlaganju in pripravi opreme za reševanje in gašenje GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  30. Požarno varna gradnja • Upoštevati že pri projektiranju, gradnji in rekonstrukciji objektov • Naprave, napeljave, izdelki, elementi ter sklopi nosilnih konstrukcij objektov morajo biti zgrajeni in izdelani iz materialov, ki zagotavljajo požarno varnost • Predpisi: • Pravilnik o bistvenih zahtevah za gradbene objekte, ki jih je treba upoštevati pri določitvi lastnosti gradbenih proizvodov, Ur.l. RS 9/2001 GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  31. Požarno varna gradnja • Pravilnik opredeljuje zahteve o: • Mehanski odpornosti in stabilnosti • Varnosti pred požarom • Higienski in zdravstveni zaščiti ter varovanju okolja • Varnosti pri uporabi • Varčevanju z energijo in ohranjanju toplote GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  32. Pasivna požarna zaščita • Ukrepi pasivne požarne zaščite • Vsi gradbeno tehnični ukrepi za preprečevanje širjenja požara • Cilj pasivne požarne zaščite • Omejitev požara in preprečitev širjenja ognja z uporabo ognjevarnih tal, sten, požarnih vrat in drugih konstrukcijskih elementov • Zakonodajalec zahteva projektiranje, pasivne požarne zaščite, vgradnjo ustreznih proizvodov in njihovo vzdrževanje GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  33. Pasivna požarna zaščita • Preizkus funkcionalnosti elementov pasivne požarne zaščite se izvaja s požarnimi testi • Ugotavlja se zmožnost materiala, da ohrani trdnost strukture • Poleg požara se elemnti izpostavijo še drugim obremenitvam, do katerih lahko pride v realnih situacijah • Proizvajalcem se po opravljenem preizkusu podeli certifikat, s katerim se dokazuje ustreznost • Za doseganje protipožarnih lastnosti se najbolj pogosto uporabljata materiala beton in mavec GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  34. Proizvodi pasivne požarne zaščite • Proizvodi pasivne požarne zaščite se delijo na (smernica SZPV, Direktiva sveta Evrope 89/106/EEC) • Nosilni elementi brez funkcije ločevanja (stebri, nosilci...) • Nosilni elementi nosilnih delov objekta s funkcijo ločevanja (stene, strešne konstrukcije...) • Proizvodi in sistemi za požarno zaščito gradbenih elementov ali delov objektov • Obešeni stropovi • Požarno zaščitni premazi, obloge, zasloni GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  35. Proizvodi pasivne požarne zaščite • Proizvodi za nenosilne elemente • Predelne stene vključno z zasteklitvami • Fasade zunanje stene vključno z zastekljenimi elementi • Horizontalne stropne membrane • Dvojni podi • Požarna vrata in zapore skupaj z napravami za zapiranje • Tesnjenje prehodov kablov in cevi • Servisni kanali in jaški • Dimniki in dimniške tuljave • Prezračevalni sistemi GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  36. Proizvodi pasivne požarne zaščite • Proizvodi v sklopu servisnih instalacij • Elektroinstalacije • Ogrevalne instalacije • Plinske instalacije • Strelovodne instalacije • Za ločevanje sistemov glede na požarno odpornost, je definirana evropska klasifikacija proizvodov pasivne požarne zaščite GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  37. Klasifikacija proizvodov pasivne požarne zaščite • Osnovni kriteriji so tri zahteve, ki so označene kot • R – nosilnost v požaru • E – celovitost, preprečevanje prehoda dima in ognja • I – toplotna izolativnost, ki preprečuje širjenje požara kot posledico prenosa toplote • Dodana je oznaka časa v minutah, ko naj bi ta element izpolnjeval zahtevane kriterije • 15, 20, 30, 45, 60, 90, 120, 180, 240 GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  38. Klasifikacija proizvodov pasivne požarne zaščite • Primer 1 • Požarna vrata označena kot EI 30 preprečujejo prehod dima in ognja, kakor tudi širjenje požara kot posledico sevanja ali kot posledico dotika površine vrat vsaj 30 minut v požaru, kjer se temperatura v odvisnosti od časa povečuje po standardni krivulji požara GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  39. Klasifikacija proizvodov pasivne požarne zaščite • Osnovna klasifikacija se lahko razširi z uporabo naslednjih simbolov • W – če je toplotna izolativnost kontrolirana na osnovi oddanega toplotnega sevanja • M – če je upoštevano posebno mehansko delovanje • C – za vrata s samozapiralnim mehanizmom • S – za elemente, ki preprečujejo ali omejujejo uhajanje dima GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  40. Klasifikacija proizvodov pasivne požarne zaščite • Primer 2 • Požarna zasteklitev označena kot EW 30 preprečuje prehod dima in ognja, kakor tudi preprečuje širjenje požara kot posledico sevanja vsaj 30 minut v požaru, kjer se temperatura v odvisnosti od časa povečuje po standardni krivulji požara GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  41. Aktivna požarna zaščita • Aktivni ukrepi varstva pred požarom so vsi tehnični in organizacijski ukrepi, ki so namenjeni za gašenje požara • Sem sodijo sistemi, naprave, oprema in postopki za • Odkrivanje požara • Gašenje požara • Odvajanje dima in toplote ob požaru GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  42. Aktivna požarna zaščita • Namen: v čim krajšem času in čim bolj natančno locirati kraj požara, ga javiti in storiti vse, da se prepreči nadaljnje širjenje • Naprave za odkrivanje, javljanje in alarmiranje • Naprave za odkrivanje zaznajo dim, toploto, svetlobo ali nekatere pline, ki nastajajo med gorenjem • Najpomembnejši element sistema so javljalniki, ki se delijo glede na način delovanja, medij, ki ga zaznavajo, pokritost in vir napajanja GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  43. Aktivna požarna zaščita • Vgrajeni gasilni sistemi s tekočimi gasili, plini in praški • Vgrajeni gasilni sistemi z vodo – sprinklerski sistem, sistem s pršečo vodo, vodna zavesa, sistemi z vodno meglo • Vgrajeni gasilni sistemi s peno – sistemi s težko, srednjo, lahko peno • Vgrajeni gasilni sistemi s plinastimi gasili – sistem s halogeniranimi ogljikovodiki oz. nadomestki, sistem z inertnimi plini • Vgrajeni gasilni sistemi z gasilnim praškom GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  44. Požarna obremenitev objektov • Požarna obremenitev • Količina toplote, ki se sprosti pri gorenju gorljivega materiala v nekem objektu • Specifična požarna obremenitev • Količina toplote, ki se sprosti pri gorenju izražena na enoto m2 • Izračun požarne obremenitve GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  45. Požarna obremenitev objektov • PO ... specifična požarna obremenitev [kJ/m2] • N ... količina gorljivega materiala [kg] • K ... kalorična vrednost gorljivega materiala [kJ/kg] • P ... površina [m2] • PO<1 GJ/m2 – nizka požarna obremenitev • PO=1-2 GJ/m2 – srednja požarna obremenitev • PO>2 GJ/m2 – visoka požarna obremenitev GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  46. Požarna obremenitev • Kalorične vrednosti nekaterih materialov GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  47. Požarni red Lastniki ali uporabniki objektov morajo določiti požarni red, da preprečijo nastanek požara in izboljšajo požarno varnost Objekte, za katere se mora izdelati požarni red določa Pravilnik o požarnem redu, Ur. L. RS št 3/07 Vsebina požarnega reda mora biti smiselno prilagojena posebnostim in namembnosti posameznega objekta GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  48. Požarni red • Vsebina • Organizacija varstva pred požarom, naloge in odgovornosti zaposlenih oziroma stanovalcev pri preprečevanju nastanka požara • Ukrepe varstva pred požarom, ki jih zahtevajo delovne in bivalne razmere (npr. prepoved kajenja, uporaba odprtega ognja...) • Odstranjevanje vseh gorljivih snovi, ki niso potrebne za nemoten potek dela iz požarno ogroženih prostorov GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  49. Požarni red • Podatek o predvidenem številu uporabnikov glede na namembnost stavbe oziroma prostorov v njej • Ukrepe zaradi nevarnosti eksplozije, gorlivih odpadkov, električnih, plinskih naprav in drugih virov vžiga • Ukrepe za varno evakuacijo in hitro intervencijo • Druge preventivne in aktivne ukrepe varstva pred požarom, način in kontrolo izvajanja teh ukrepov • Navodila za ravnanje v primeru požara • Vrste in način usposabljanja zaposlenih oziroma stanovalcev GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO

  50. Požarni red • Obvezne priloge požarnega reda • Izvleček požarnega reda • Navodila za posameznike • Evidenčni listi o rednem vzdrževanju, pregledih, preizkusih opreme naprav in drugih sredstev za varstvo pred požarom • Evidenčni listi o usposabljanju zaposlenih za varstvo pred požarom ter seznanitvi s požarnim redom • Evidenčni listi o požarih, eksplozijah in gasilskih intervencijah • Kontrolni listi GRADBENIŠTVO IN PRESKRBA Z GASILNO VODO
