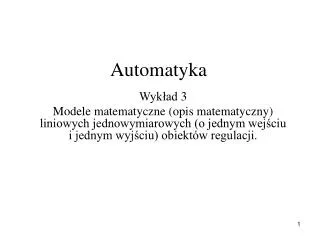

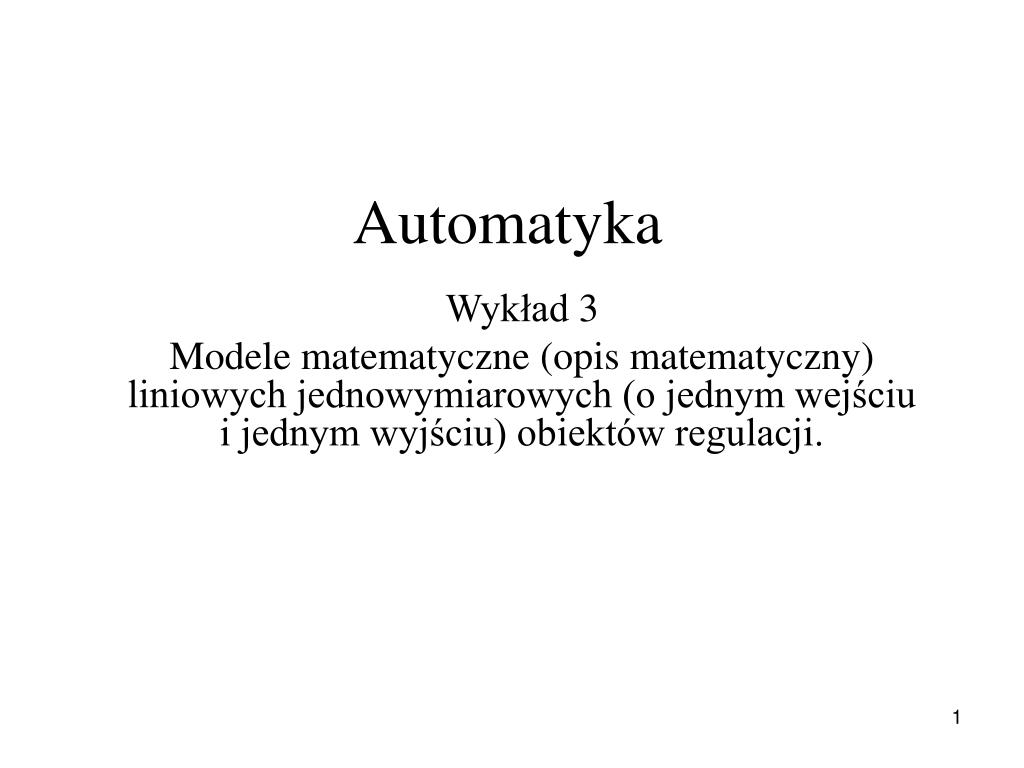

  1. Automatyka Wykład 3 Modele matematyczne (opis matematyczny) liniowych jednowymiarowych (o jednym wejściu i jednym wyjściu) obiektów regulacji.

  2. y(t) u(t) Obiekt regulacji • Równanie wejścia – wyjścia • Transmitancja operatorowa i widmowa • Równania stanu i równanie wyjścia

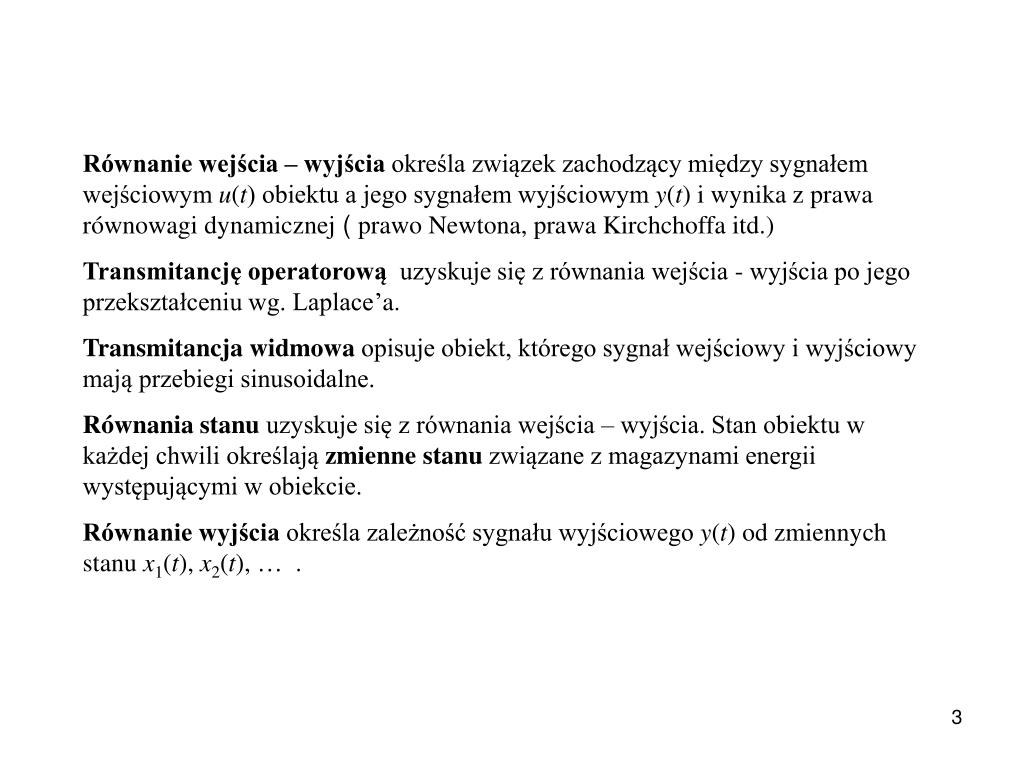

  3. Równanie wejścia – wyjścia określa związek zachodzący między sygnałem wejściowym u(t) obiektu a jego sygnałem wyjściowym y(t) i wynika z prawa równowagi dynamicznej ( prawo Newtona, prawa Kirchchoffa itd.) Transmitancję operatorową uzyskuje się z równania wejścia - wyjścia po jego przekształceniu wg. Laplace’a. Transmitancja widmowa opisuje obiekt, którego sygnał wejściowy i wyjściowy mają przebiegi sinusoidalne. Równania stanu uzyskuje się z równania wejścia – wyjścia. Stan obiektu w każdej chwili określają zmienne stanu związane z magazynami energii występującymi w obiekcie. Równanie wyjścia określa zależność sygnału wyjściowego y(t) od zmiennych stanu x1(t), x2(t), … .

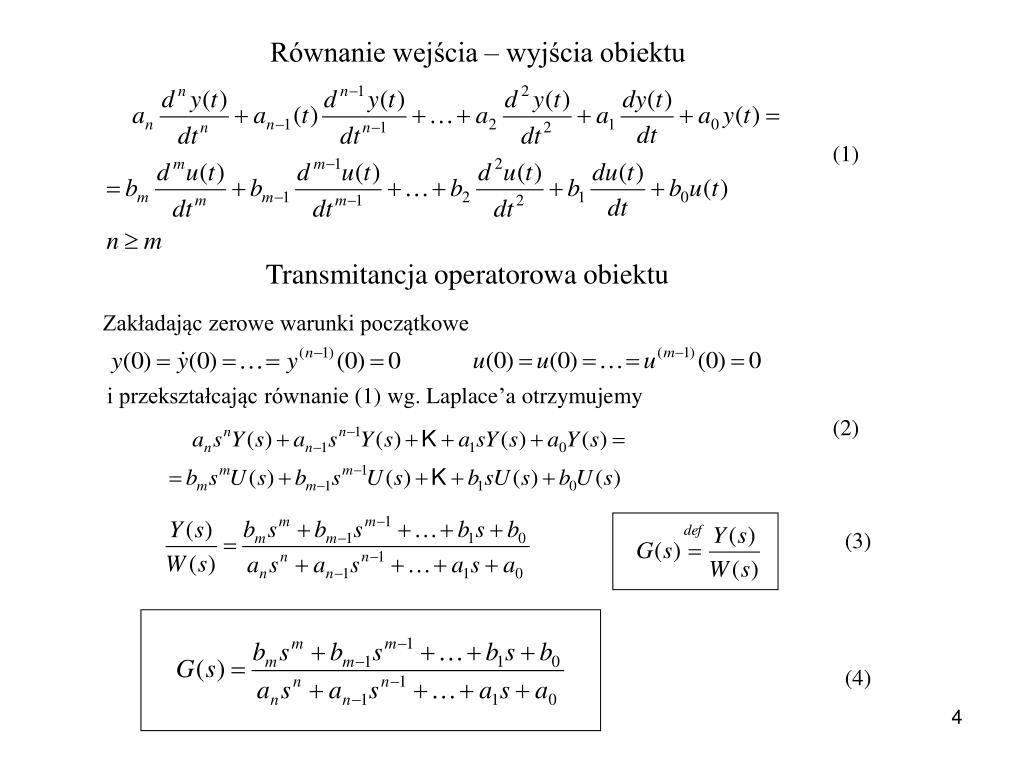

  4. Równanie wejścia – wyjścia obiektu (1) Transmitancja operatorowa obiektu Zakładając zerowe warunki początkowe i przekształcając równanie (1) wg. Laplace’a otrzymujemy (2) (3) (4)

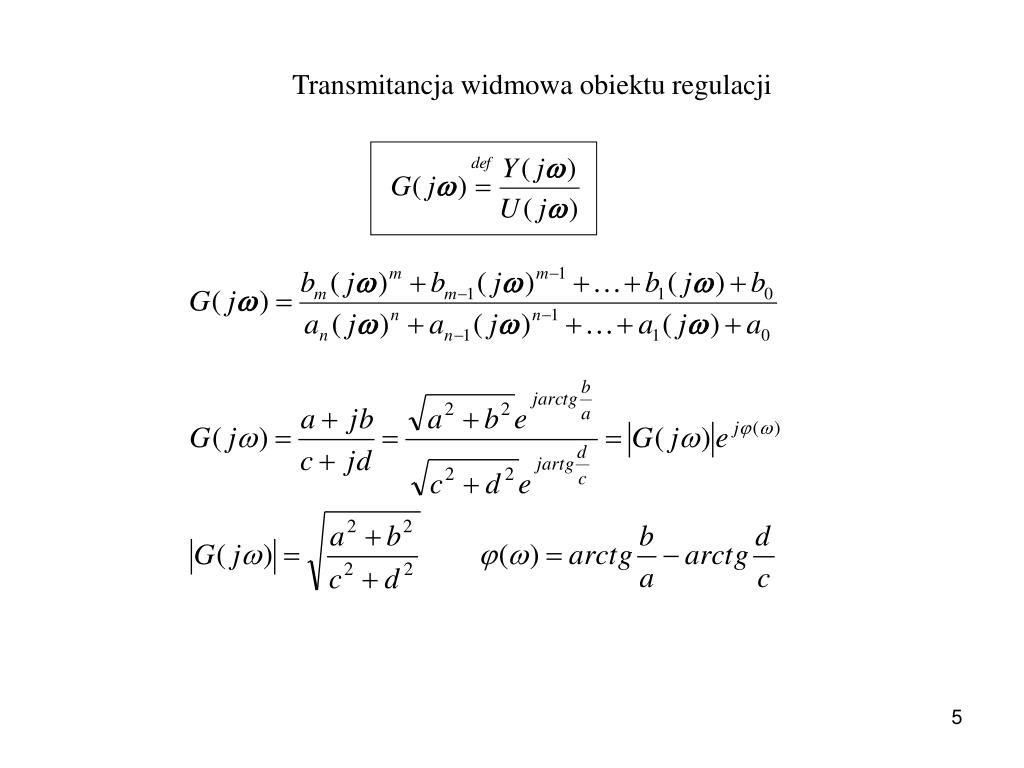

  5. Transmitancja widmowa obiektu regulacji

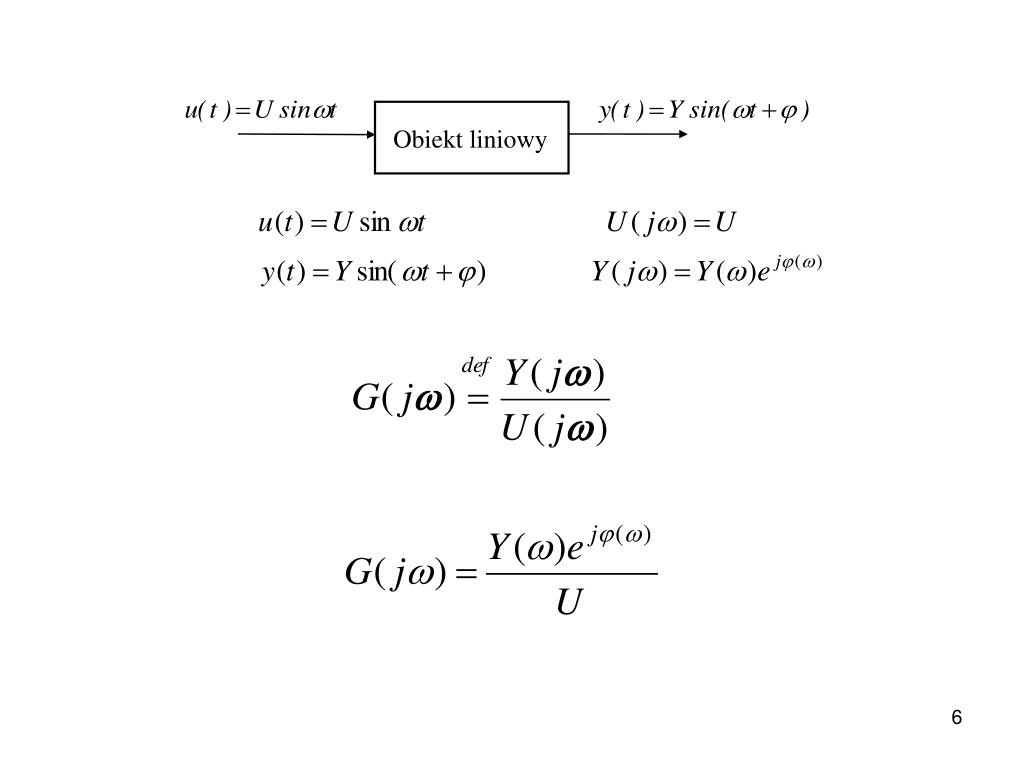

  6. Obiekt liniowy

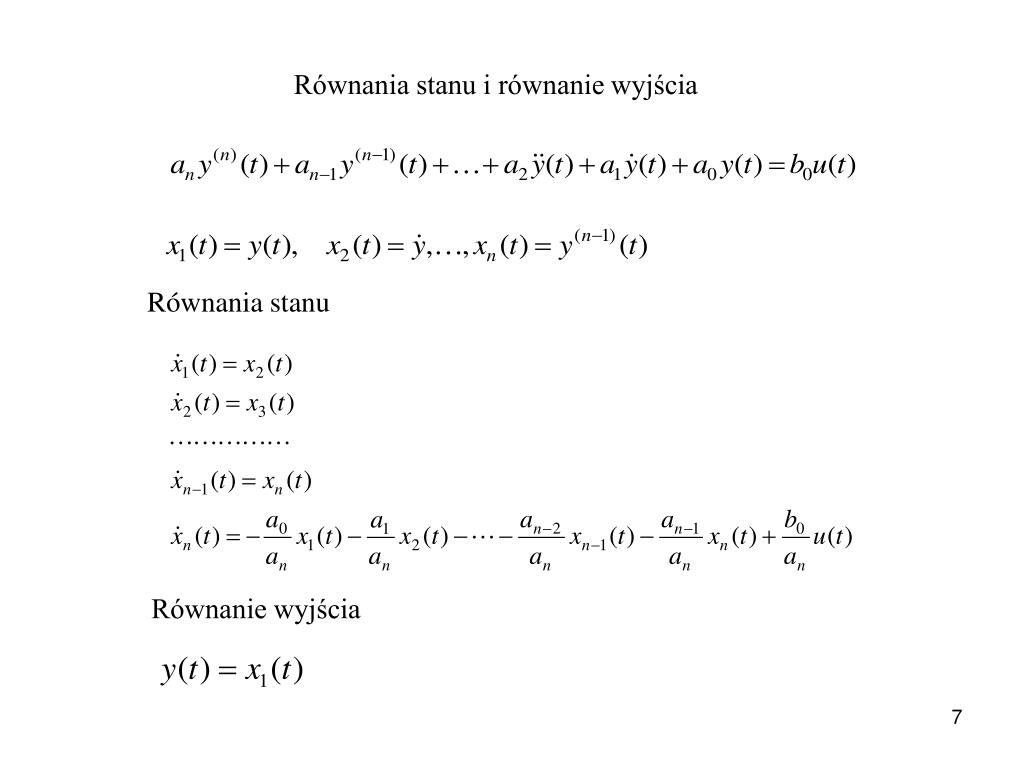

  7. Równania stanu i równanie wyjścia Równania stanu Równanie wyjścia

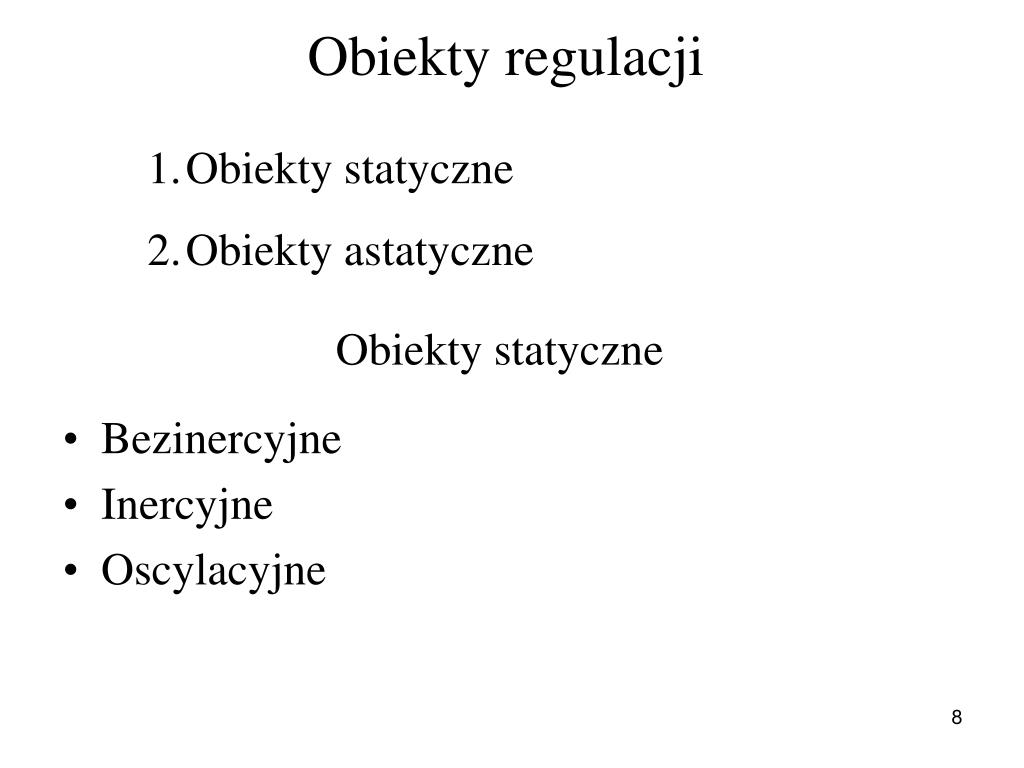

  8. Obiekty regulacji • Obiekty statyczne • Obiekty astatyczne • Bezinercyjne • Inercyjne • Oscylacyjne Obiekty statyczne

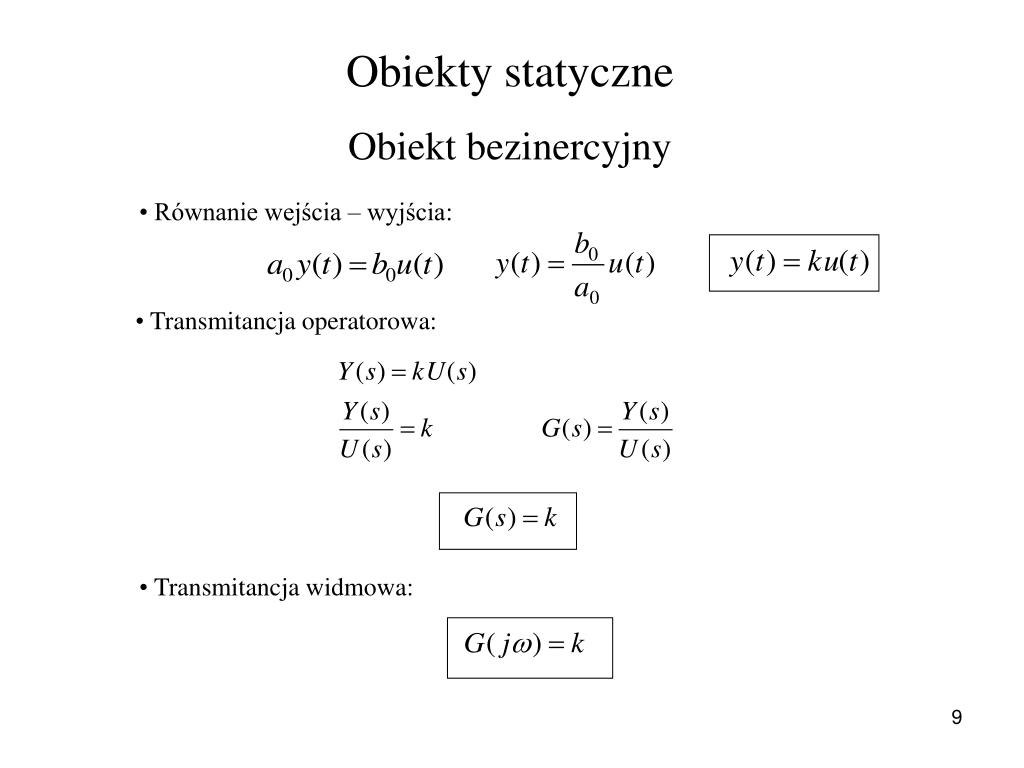

  9. Obiekty statyczne Obiekt bezinercyjny • Równanie wejścia – wyjścia: • Transmitancja operatorowa: • Transmitancja widmowa:

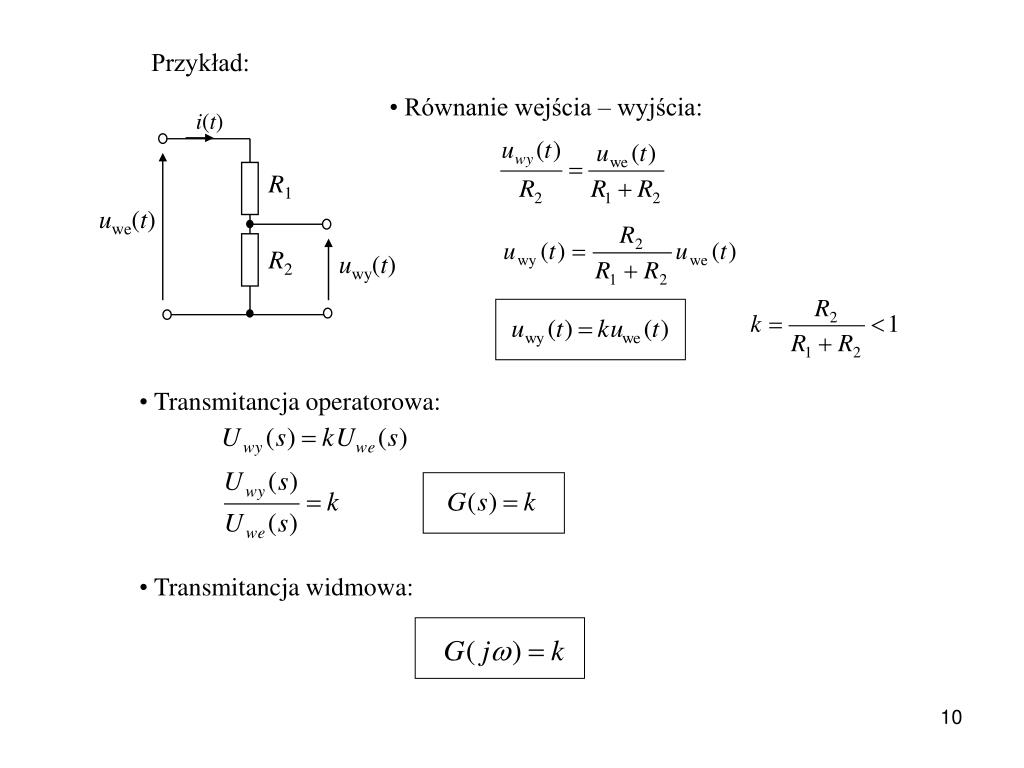

  10. i(t) R1 uwe(t) R2 uwy(t) Przykład: • Równanie wejścia – wyjścia: • Transmitancja operatorowa: • Transmitancja widmowa:

  11. Obiekty inercyjne Obiekt inercyjny pierwszego rzędu • Równanie wejścia – wyjścia: T – stała czasowa, k - wzmocnienie • Transmitancja operatorowa: • Transmitancja widmowa:

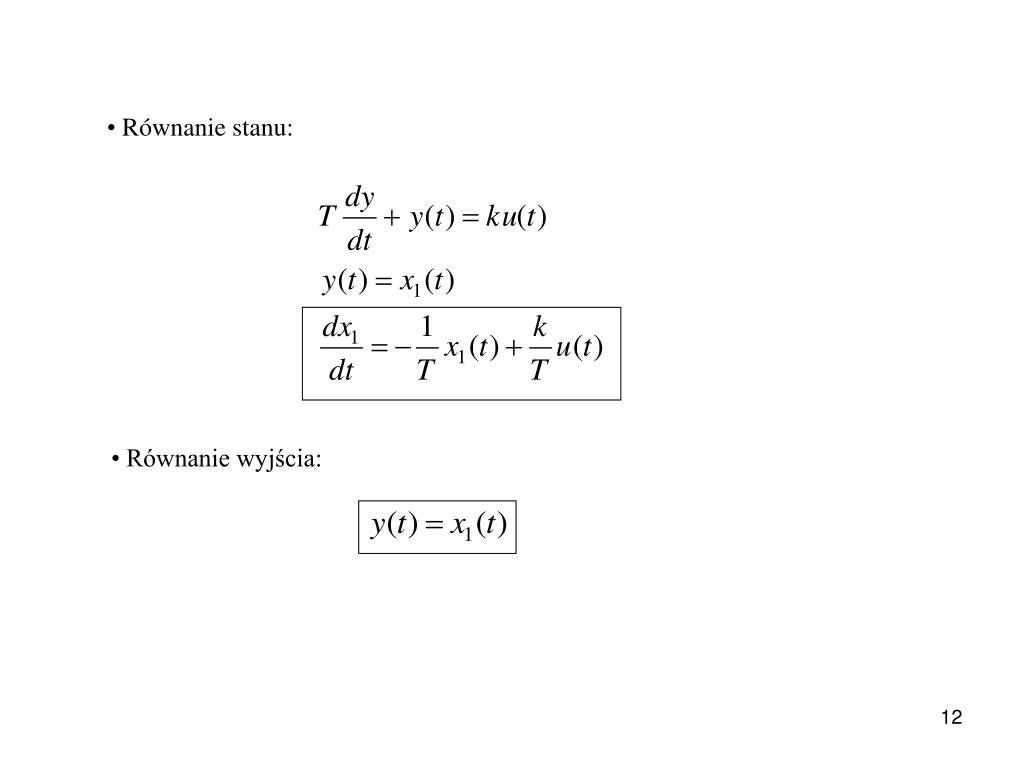

  12. Równanie stanu: • Równanie wyjścia:

  13. R i(t) i(t) uwe(t) uwy(t) C Czwórnik RC jako przykład obiektu inercyjnego I rzędu • Równanie wejścia – wyjścia: • Transmitancja operatorowa:

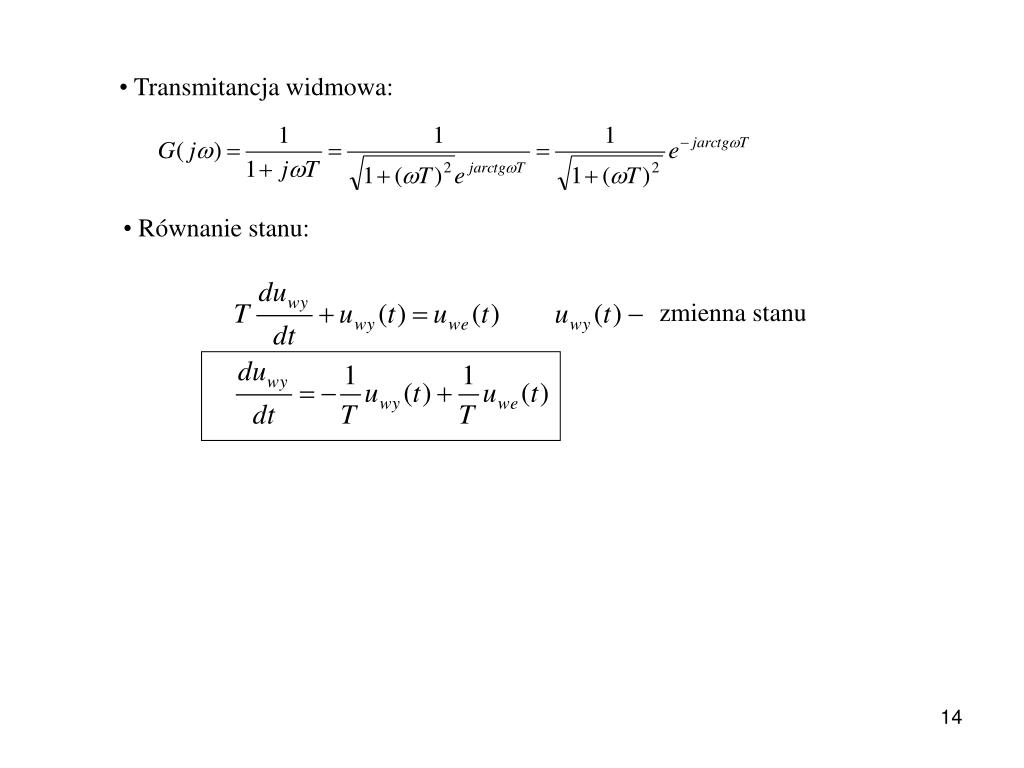

  14. Transmitancja widmowa: • Równanie stanu: zmienna stanu
