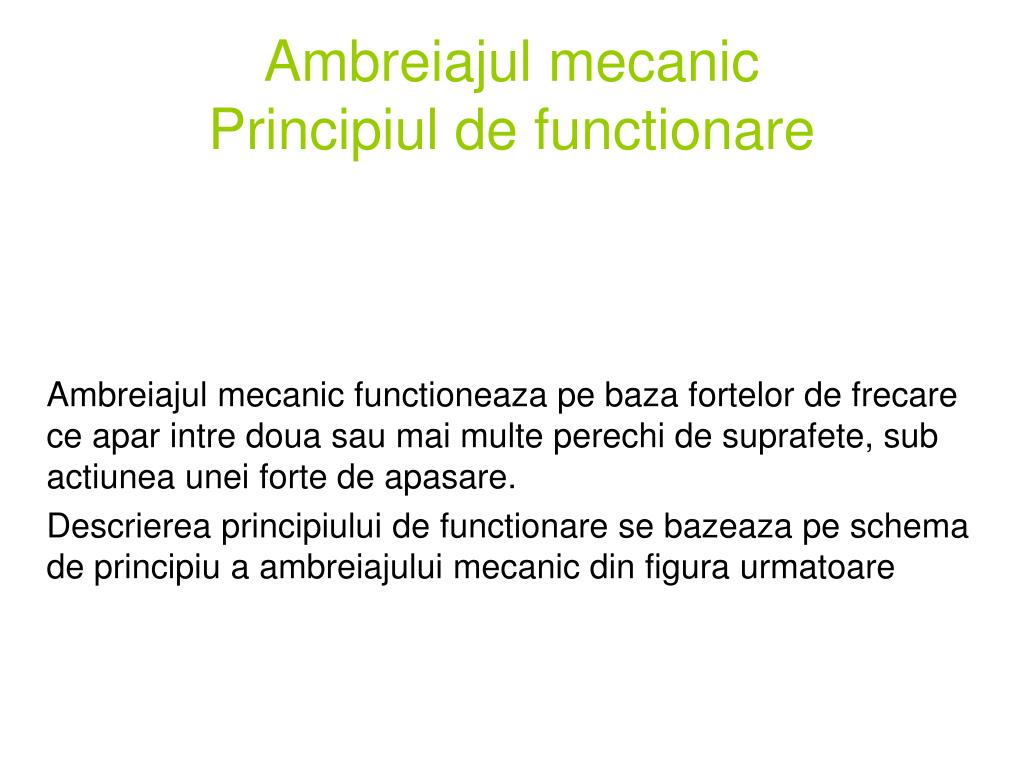

  1. Ambreiajul mecanicPrincipiul de functionare Ambreiajul mecanic functioneaza pe baza fortelor de frecare ce apar intre doua sau mai multe perechi de suprafete, sub actiunea unei forte de apasare. Descrierea principiului de functionare se bazeaza pe schema de principiu a ambreiajului mecanic din figura urmatoare

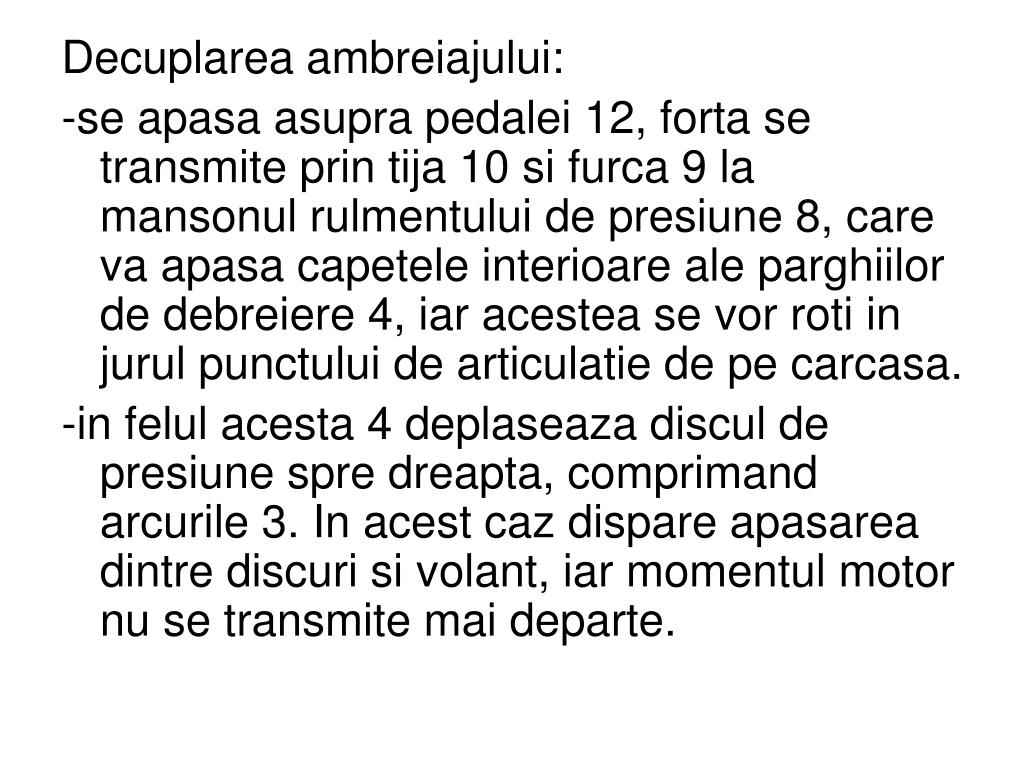

  2. Decuplarea ambreiajului: -se apasa asupra pedalei 12, forta se transmite prin tija 10 si furca 9 la mansonul rulmentului de presiune 8, care va apasa capetele interioare ale parghiilor de debreiere 4, iar acestea se vor roti in jurul punctului de articulatie de pe carcasa. -in felul acesta 4 deplaseaza discul de presiune spre dreapta, comprimand arcurile 3. In acest caz dispare apasarea dintre discuri si volant, iar momentul motor nu se transmite mai departe.

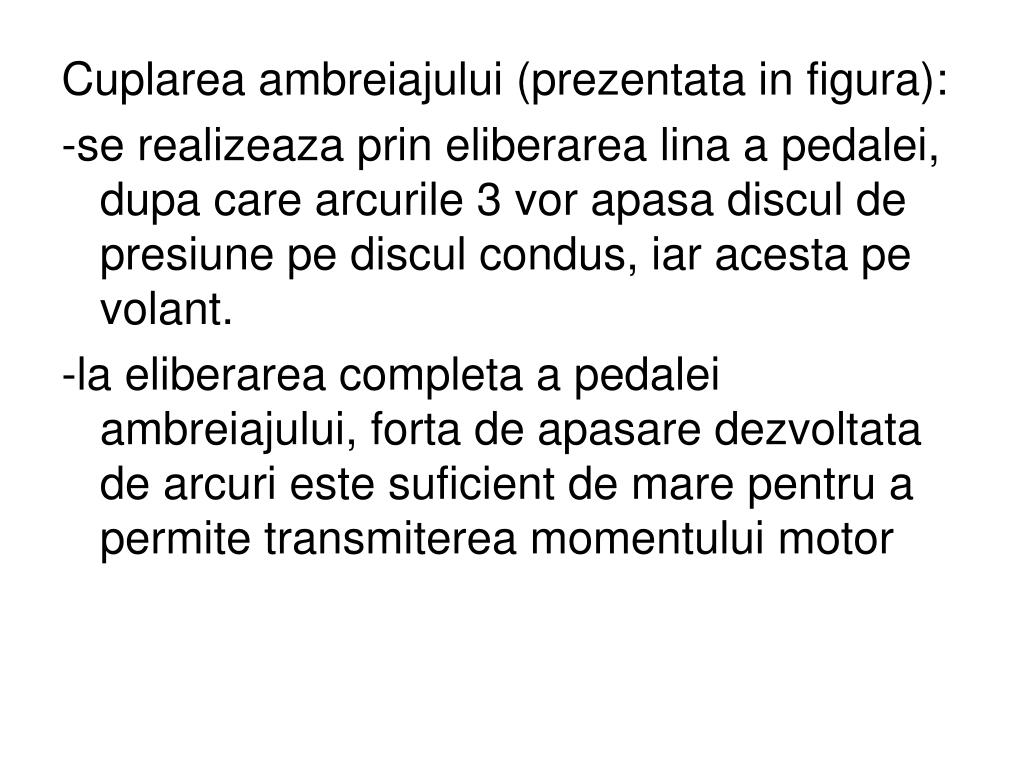

  3. Cuplarea ambreiajului (prezentata in figura): -se realizeaza prin eliberarea lina a pedalei, dupa care arcurile 3 vor apasa discul de presiune pe discul condus, iar acesta pe volant. -la eliberarea completa a pedalei ambreiajului, forta de apasare dezvoltata de arcuri este suficient de mare pentru a permite transmiterea momentului motor

  4. Realizat: Chis Florin grupa II, cls. a XI-a C
