חישוב מקבילי לכל תלמיד/ה פרופ' רן גינוסר הנדסת חשמל ומדעי המחשב הטכניון ran@ee.technion.ac.ilwww.ee.technion.ac.il/~ran

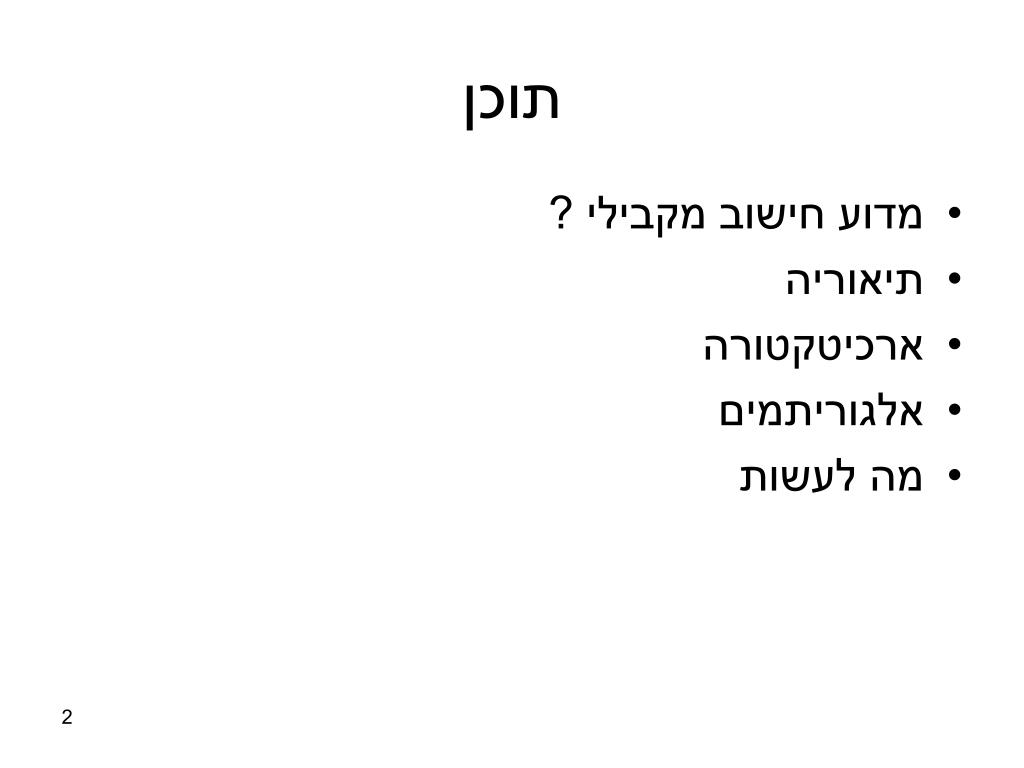

תוכן • מדוע חישוב מקבילי ? • תיאוריה • ארכיטקטורה • אלגוריתמים • מה לעשות

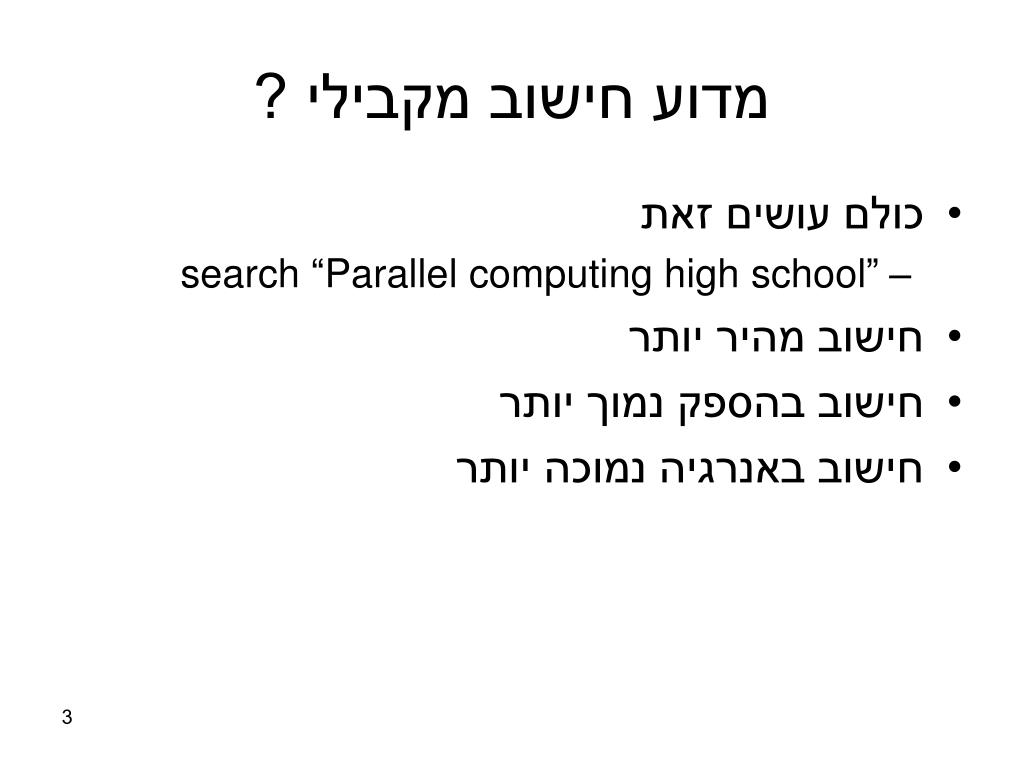

מדוע חישוב מקבילי ? • כולם עושים זאת • search “Parallel computing high school” • חישוב מהיר יותר • חישוב בהספק נמוך יותר • חישוב באנרגיה נמוכה יותר

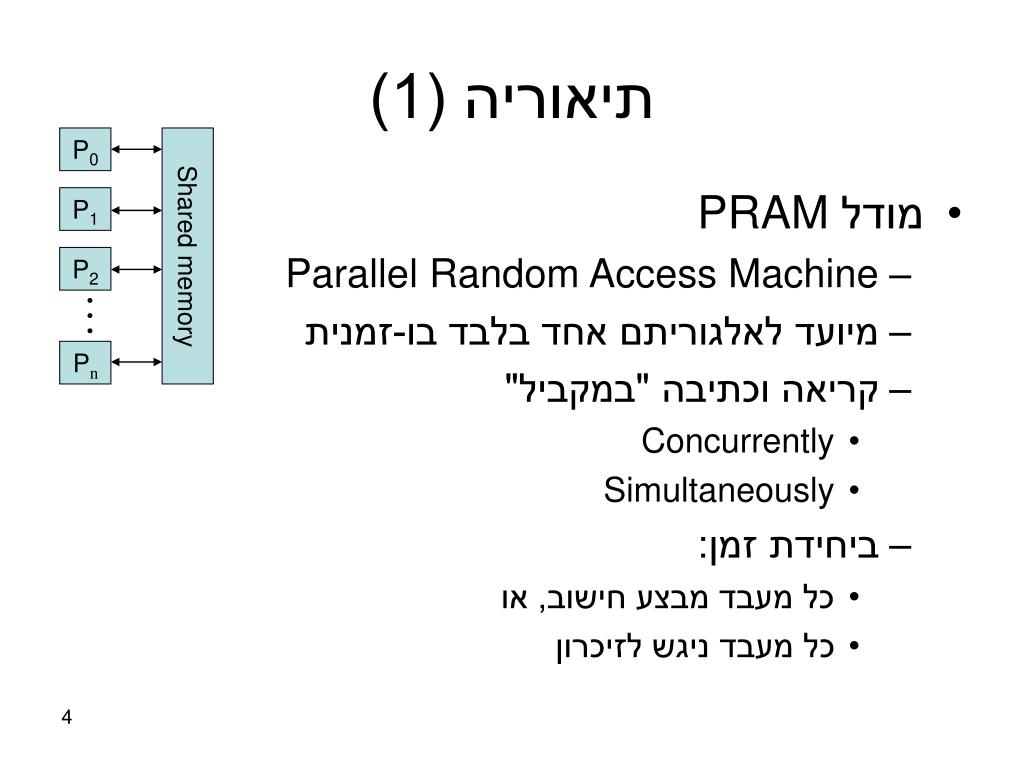

P0 Shared memory P1 P2 … Pn תיאוריה (1) • מודל PRAM • Parallel Random Access Machine • מיועד לאלגוריתם אחד בלבד בו-זמנית • קריאה וכתיבה "במקביל" • Concurrently • Simultaneously • ביחידת זמן: • כל מעבד מבצע חישוב, או • כל מעבד ניגש לזיכרון

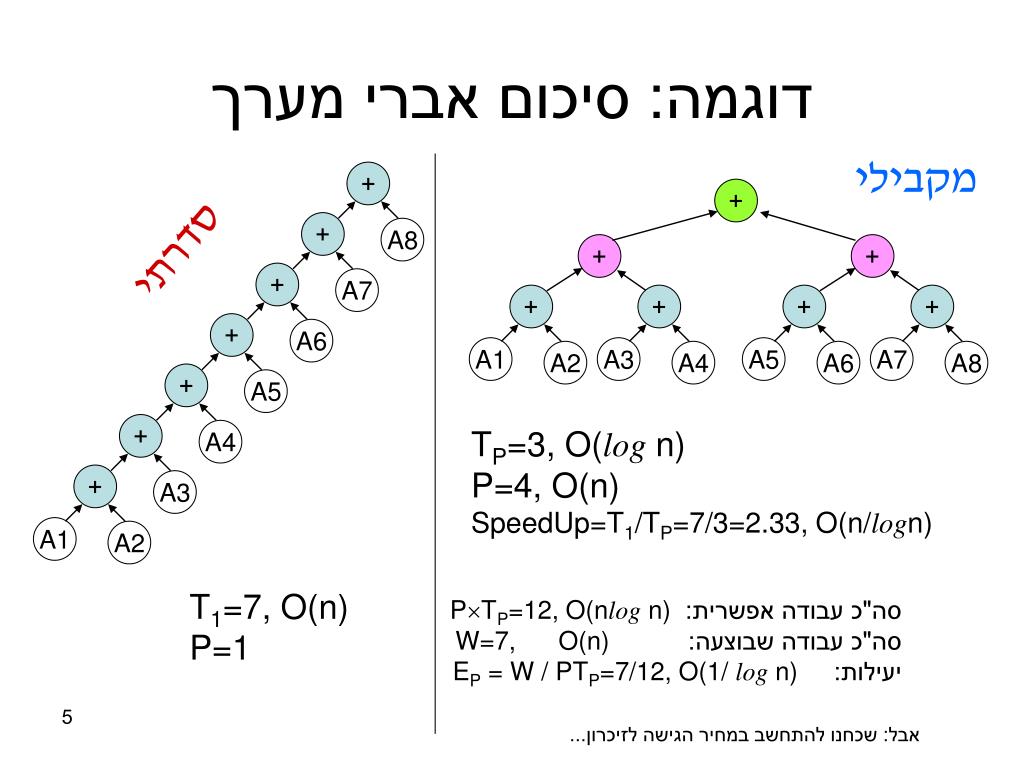

+ + סדרתי A8 + A7 + A6 + + A5 + + + A4 + + + + + A3 A1 A1 A3 A5 A7 A2 A2 A4 A6 A8 דוגמה: סיכום אברי מערך מקבילי TP=3, O(log n) P=4, O(n) SpeedUp=T1/TP=7/3=2.33, O(n/logn) T1=7, O(n) P=1 סה"כ עבודה אפשרית: PTP=12, O(nlog n) סה"כ עבודה שבוצעה: W=7, O(n) יעילות: EP = W / PTP=7/12, O(1/ log n) אבל: שכחנו להתחשב במחיר הגישה לזיכרון...

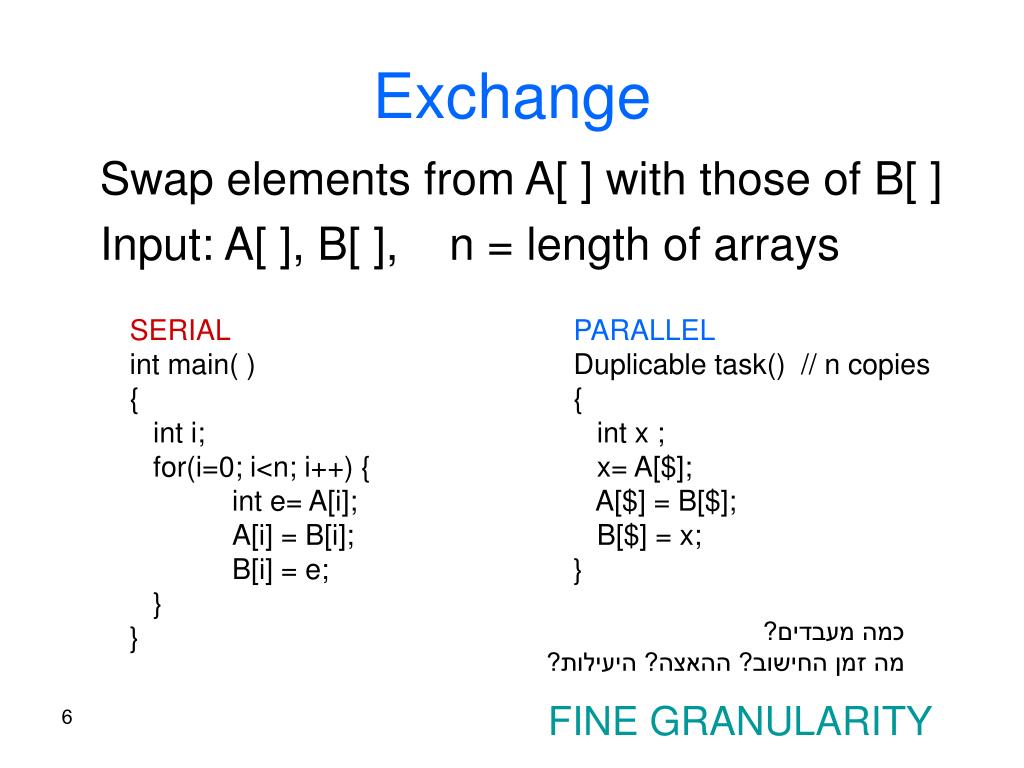

Exchange Swap elements from A[ ] with those of B[ ] Input: A[ ], B[ ], n = length of arrays SERIAL int main( ) { int i; for(i=0; i<n; i++) { int e= A[i]; A[i] = B[i]; B[i] = e; } } PARALLEL Duplicable task() // n copies { int x ; x= A[$]; A[$] = B[$]; B[$] = x; } כמה מעבדים? מה זמן החישוב? ההאצה? היעילות? FINE GRANULARITY

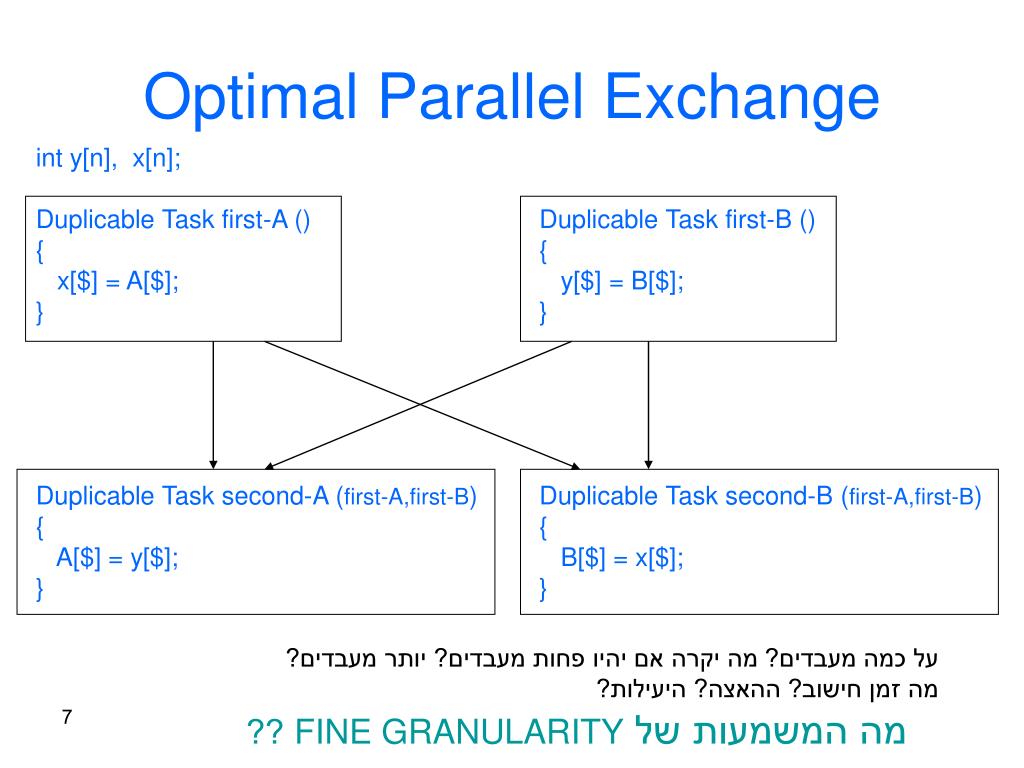

Optimal Parallel Exchange int y[n], x[n]; Duplicable Task first-A () { x[$] = A[$]; } Duplicable Task second-A (first-A,first-B) { A[$] = y[$]; } Duplicable Task first-B () { y[$] = B[$]; } Duplicable Task second-B (first-A,first-B) { B[$] = x[$]; } על כמה מעבדים? מה יקרה אם יהיו פחות מעבדים? יותר מעבדים? מה זמן חישוב? ההאצה? היעילות? מה המשמעות של FINE GRANULARITY ??

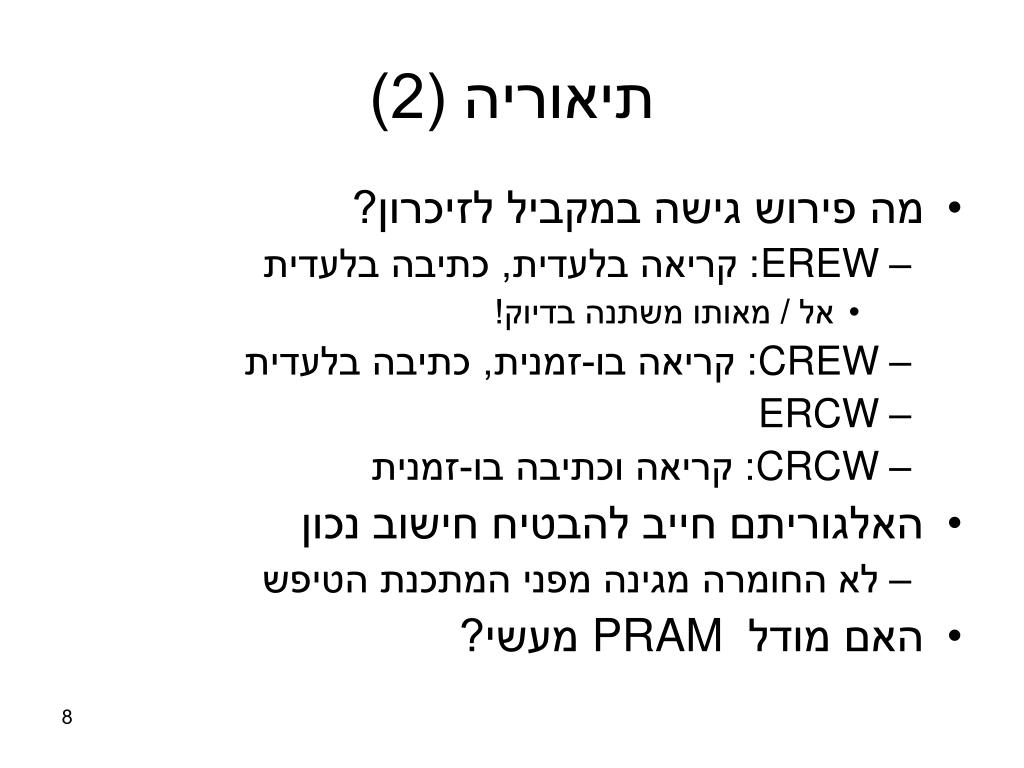

תיאוריה (2) • מה פירוש גישה במקביל לזיכרון? • EREW: קריאה בלעדית, כתיבה בלעדית • אל / מאותו משתנה בדיוק! • CREW: קריאה בו-זמנית, כתיבה בלעדית • ERCW • CRCW: קריאה וכתיבה בו-זמנית • האלגוריתם חייב להבטיח חישוב נכון • לא החומרה מגינה מפני המתכנת הטיפש • האם מודל PRAM מעשי?
סינכרון • סינכרון PRAM • כל המעבדים מבצעים אותה פעולה באותו זמן • חוסר סינכרון • כל מעבד מתקדם בקצב שלו, עד נקודת סינכרון • דוגמה בהמשך • סינכרון בקטעים • BSP = Bulk Synchronous Pattern • כל מעבד בקצב שלו, אבל נקודות הסינכרון משותפות (= מחסומים) • בכל קטע ירוק אין שיתוף זיכרונות • בנקודות המחסום מחליפים מידע BSP

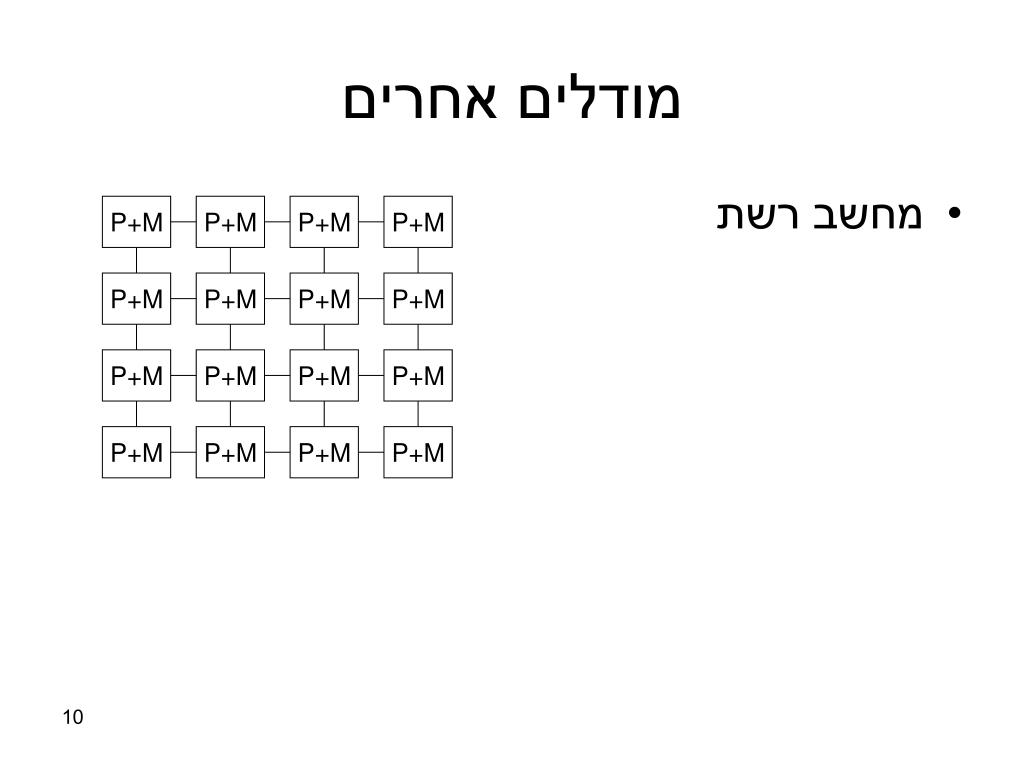

מודלים אחרים • מחשב רשת P+M P+M P+M P+M P+M P+M P+M P+M P+M P+M P+M P+M P+M P+M P+M P+M
כיצד לארגן את המעבדים והזכרונות על גבי שבב ?

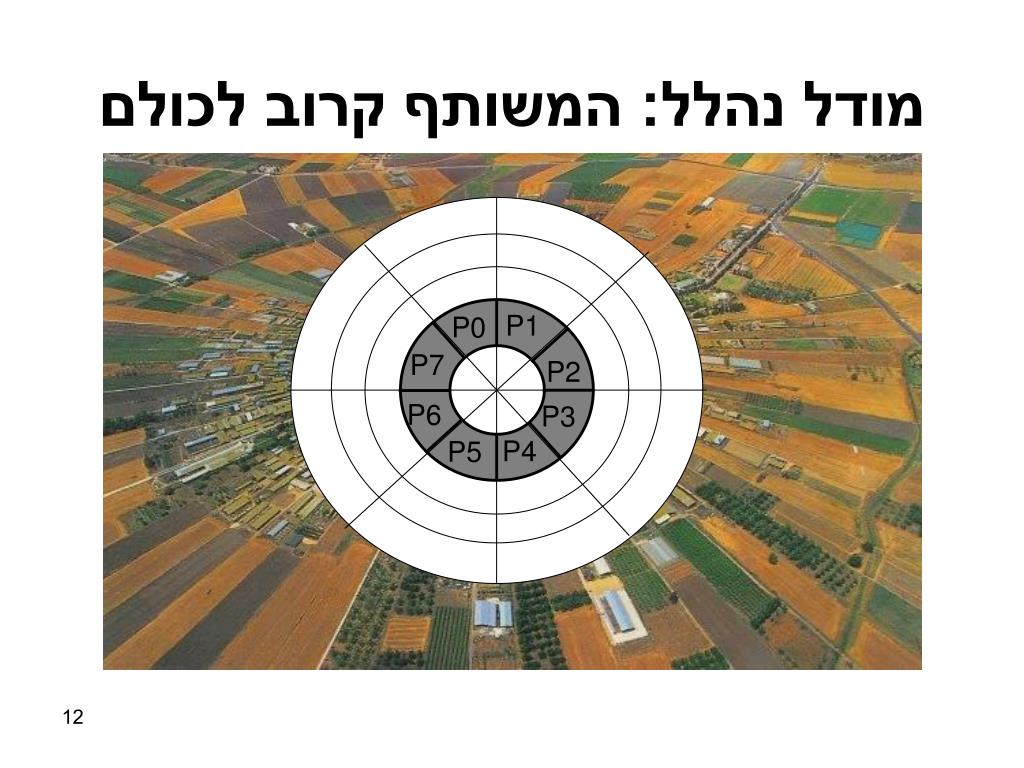

P1 P0 P7 P2 P6 P3 P4 P5 מודל נהלל: המשותף קרוב לכולם
PLURALITY • Start-up company in Israel • Result of Technion research (since 1980s)

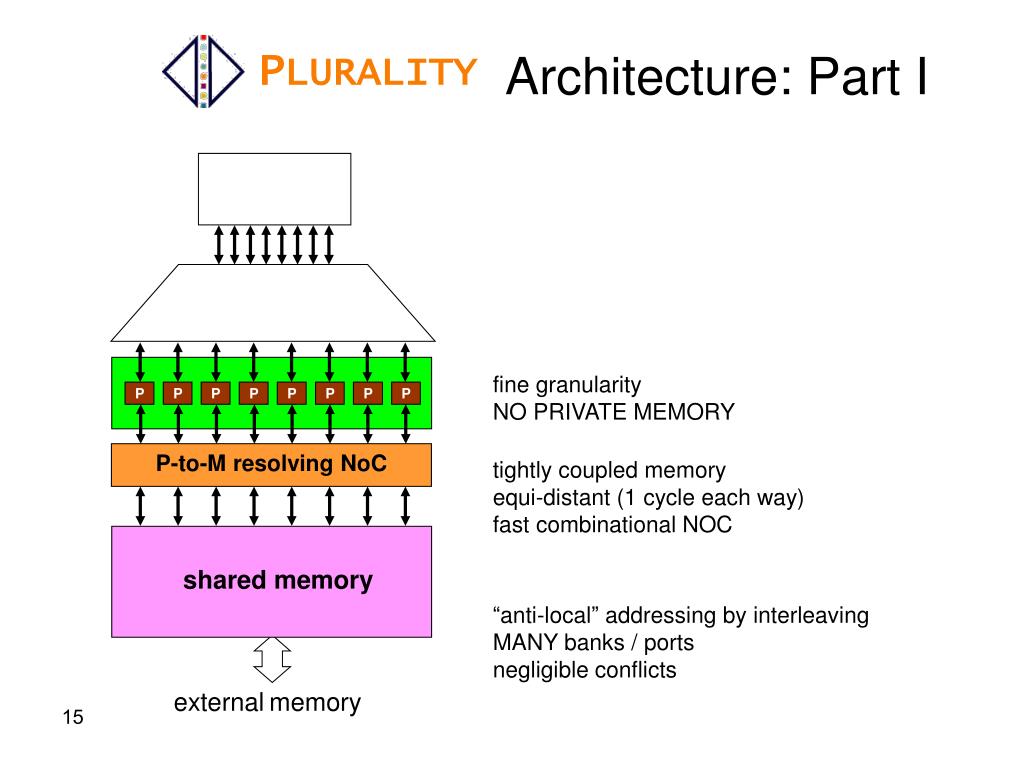

Architecture: Part I PLURALITY fine granularityNO PRIVATE MEMORY P P P P P P P P P-to-M resolving NoC tightly coupled memoryequi-distant (1 cycle each way)fast combinational NOC shared memory “anti-local” addressing by interleavingMANY banks / portsnegligible conflicts externalmemory

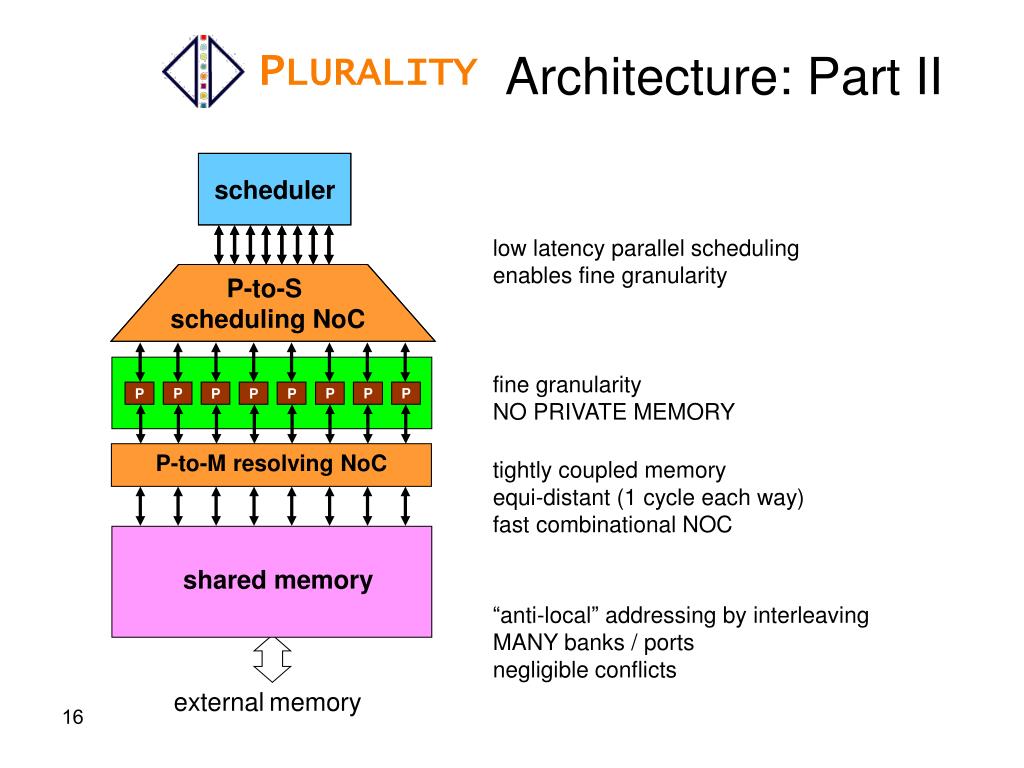

scheduler PLURALITY P-to-S scheduling NoC P P P P P P P P P-to-M resolving NoC shared memory externalmemory Architecture: Part II low latency parallel schedulingenables fine granularity fine granularityNO PRIVATE MEMORY tightly coupled memoryequi-distant (1 cycle each way)fast combinational NOC “anti-local” addressing by interleavingMANY banks / portsnegligible conflicts
1MByte Data Cache Sync/Sched 64KB InstructionCache 32 processors 64 KB InstructionCache 32 processors 1MByte Data Cache Actual layout (40nm)

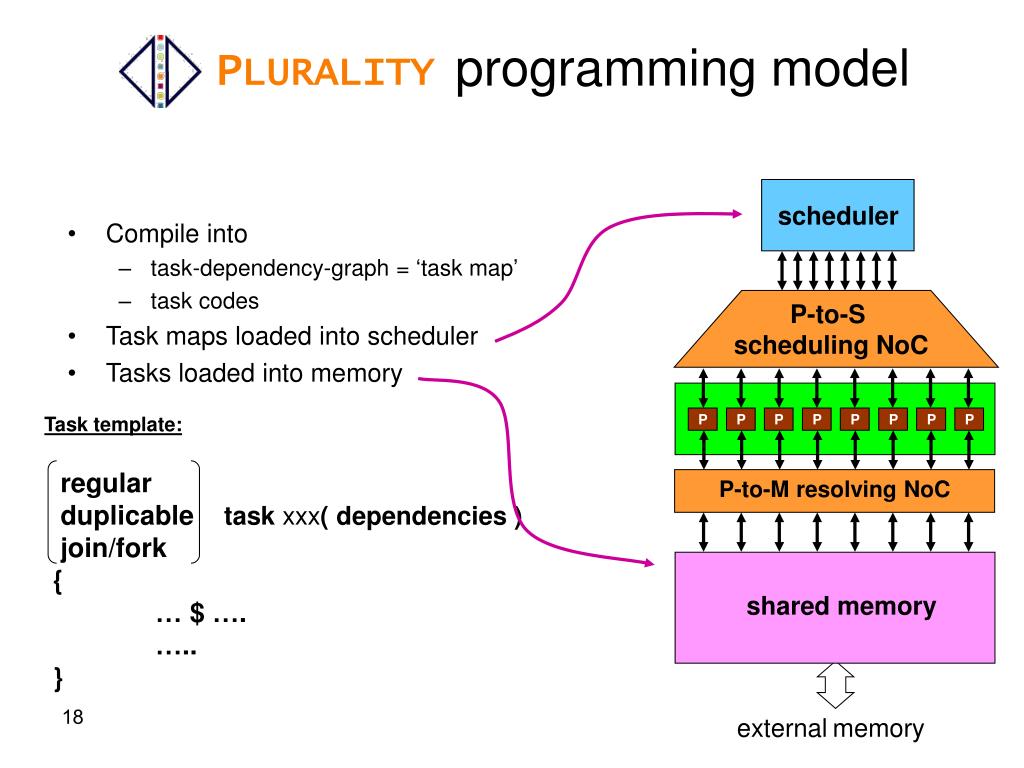

programming model Compile into task-dependency-graph = ‘task map’ task codes Task maps loaded into scheduler Tasks loaded into memory scheduler PLURALITY P-to-S scheduling NoC P P P P P P P P Task template: P-to-M resolving NoC regular duplicable task xxx( dependencies ) join/fork { …$…. ….. } shared memory externalmemory

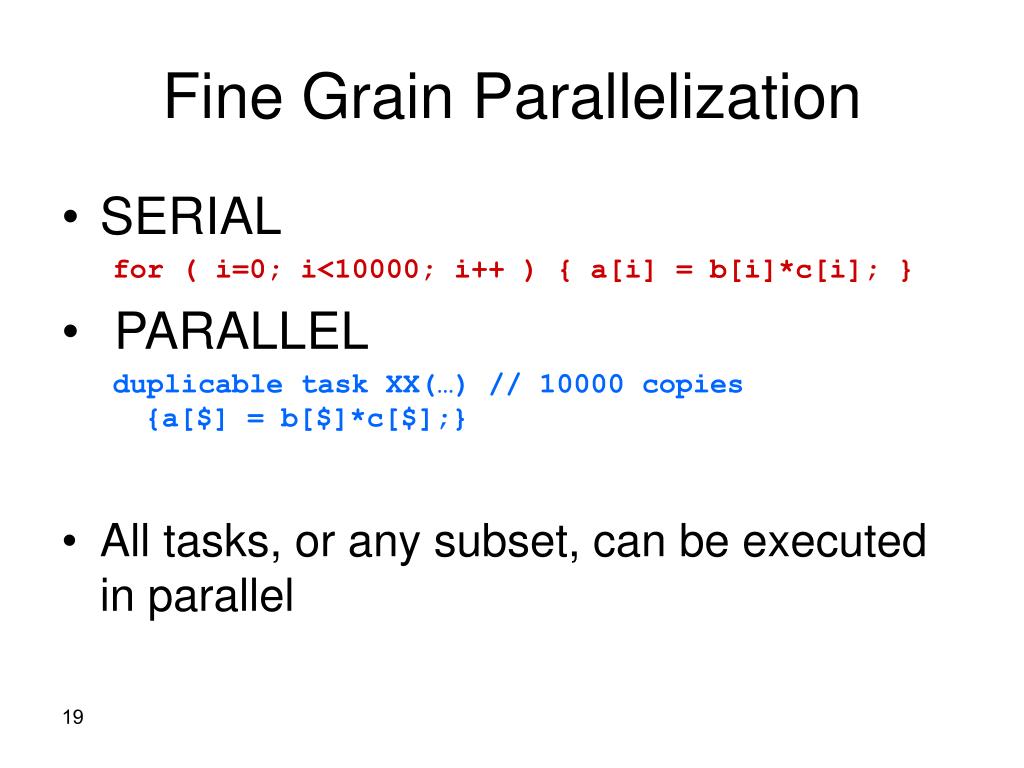

Fine Grain Parallelization • SERIAL for ( i=0; i<10000; i++ ) { a[i] = b[i]*c[i]; } • PARALLEL duplicable task XX(…) // 10000 copies {a[$] = b[$]*c[$];} • All tasks, or any subset, can be executed in parallel

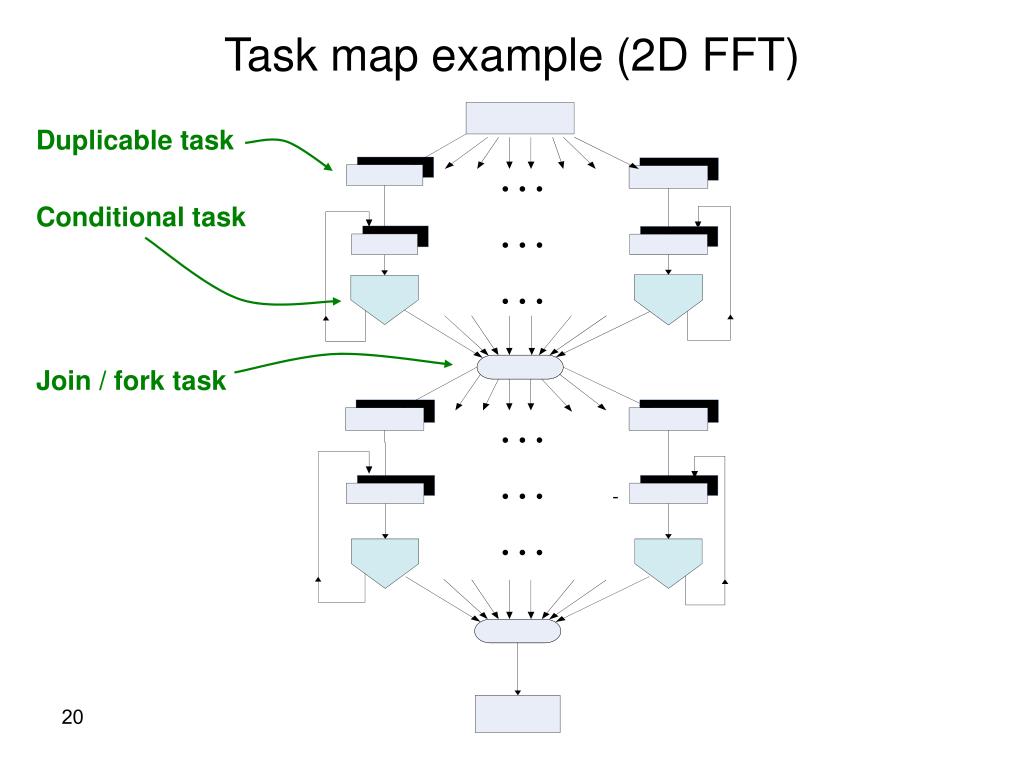

Task map example (2D FFT) … … … … … … Duplicable task Conditional task Join / fork task

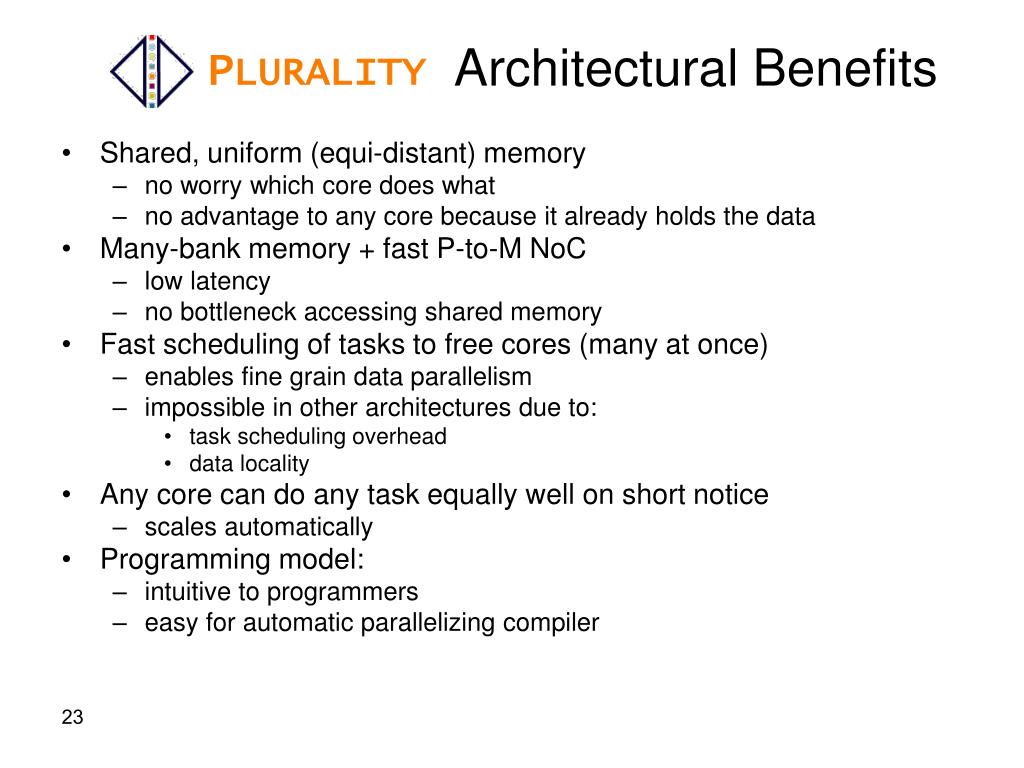

PLURALITY Architectural Benefits • Shared, uniform (equi-distant) memory • no worry which core does what • no advantage to any core because it already holds the data • Many-bank memory + fast P-to-M NoC • low latency • no bottleneck accessing shared memory • Fast scheduling of tasks to free cores (many at once) • enables fine grain data parallelism • impossible in other architectures due to: • task scheduling overhead • data locality • Any core can do any task equally well on short notice • scales automatically • Programming model: • intuitive to programmers • easy for automatic parallelizing compiler

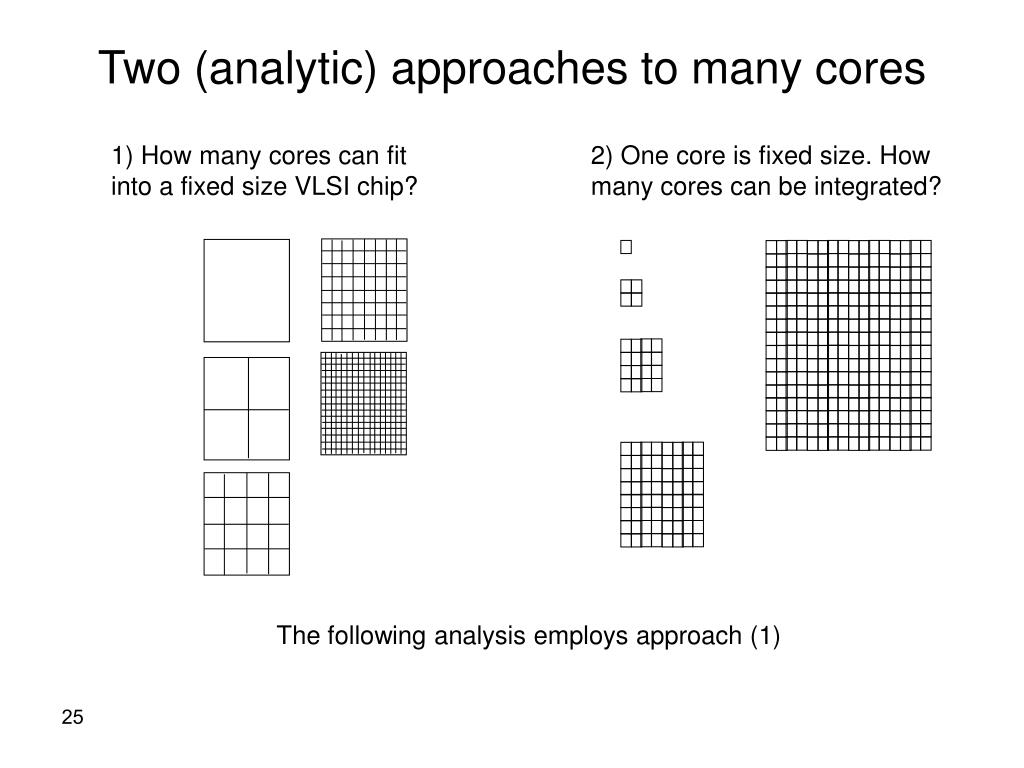

Two (analytic) approaches to many cores 1) How many cores can fit into a fixed size VLSI chip? 2) One core is fixed size. How many cores can be integrated? The following analysis employs approach (1)

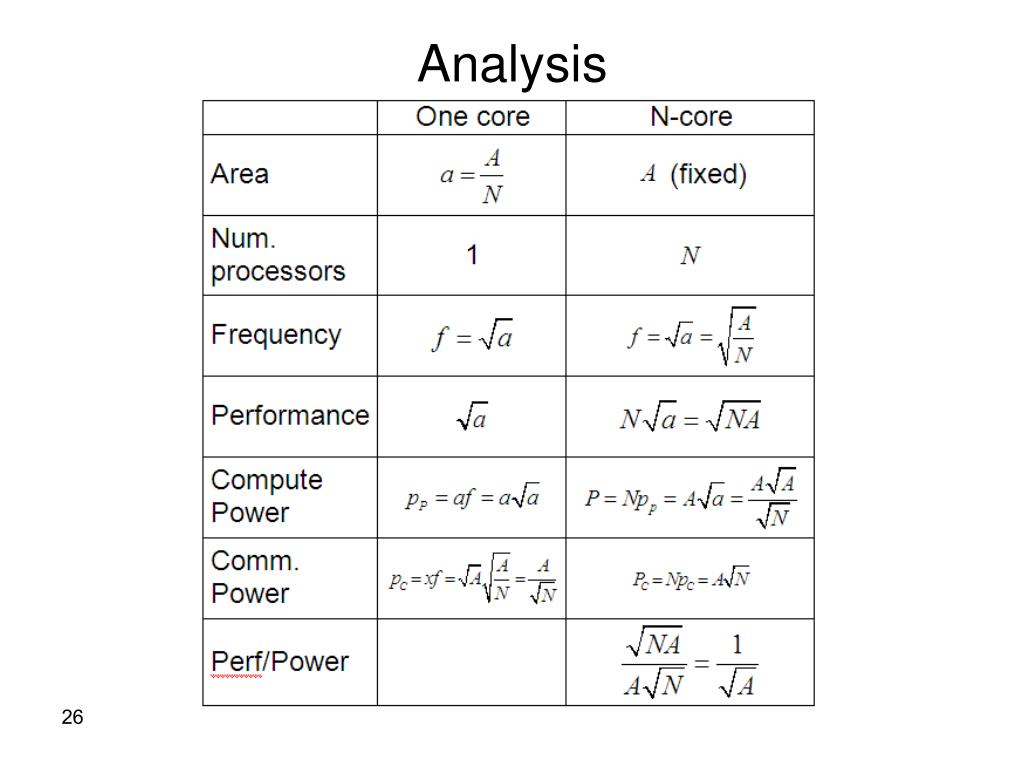

256 1K 4K 64 Analysis power N perf N freq 1/N Perf / power const

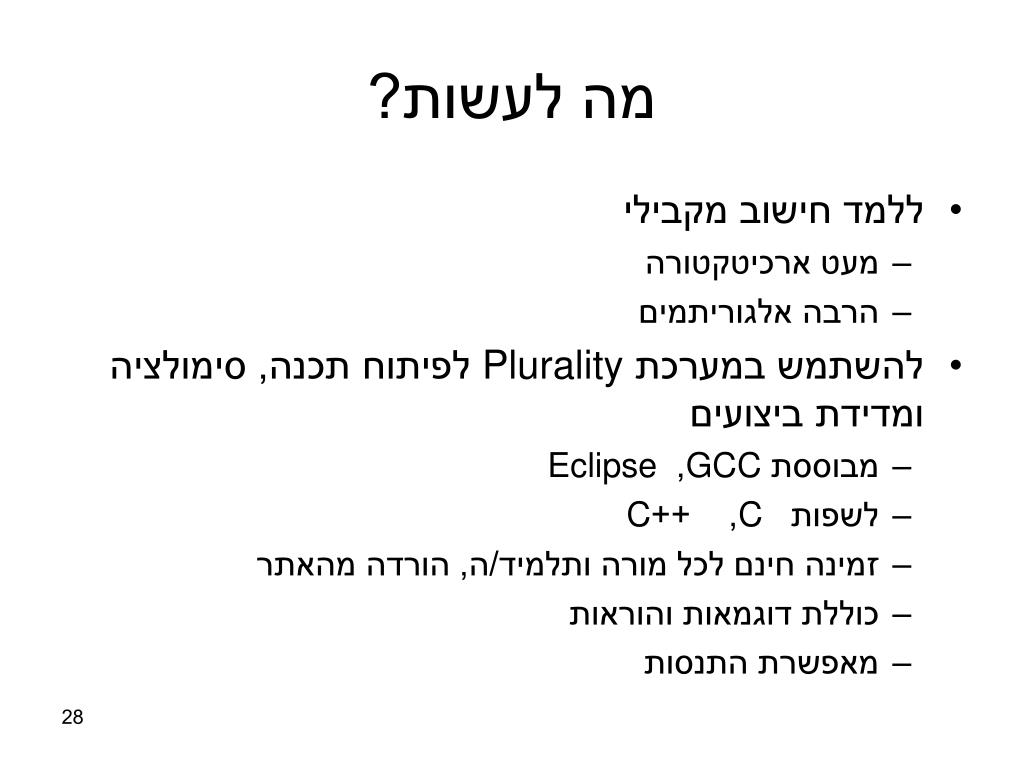

מה לעשות? • ללמד חישוב מקבילי • מעט ארכיטקטורה • הרבה אלגוריתמים • להשתמש במערכת Plurality לפיתוח תכנה, סימולציה ומדידת ביצועים • מבוססת GCC, Eclipse • לשפות C, ++C • זמינה חינם לכל מורה ותלמיד/ה, הורדה מהאתר • כוללת דוגמאות והוראות • מאפשרת התנסות
סיכום • מחשב מקבילי (מעבדים קטנים) יעיל יותר ממחשב יחיד חזק • בתנאי שאנו יודעים לתכנת אותו ביעילות • וזה אפשרי רק במחשב פשוט ועם אלגוריתם חכם • תכנות מקבילי • קל ללימוד למורה • מתאים ללימוד בבי"ס תיכון • חיוני ללמוד אותו בבי"ס תיכון
