第 5 章 同步序向電路 (Synchronous Sequential Circuits)

第 5 章 同步序向電路 (Synchronous Sequential Circuits). 5-5 正反器的分析 (analyze for flip-flop). D 型正反器的分析 (analyze to D flip-flop). D 型正反器的時控序向電路. (1). 狀態方程式：. 此電路並沒有特定的輸出，因此我們令狀態變數做為輸出變數，故狀態方程式即是輸出方程式。. 輸出方程式：. D 型正反器的分析 (analyze to D flip-flop). (3). 狀態圖：. (2). 狀態表：.

neil
Download Presentation

第 5 章 同步序向電路 (Synchronous Sequential Circuits)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第5章同步序向電路(Synchronous Sequential Circuits) 5-5正反器的分析(analyze for flip-flop)

  2. D型正反器的分析(analyze to D flip-flop) D型正反器的時控序向電路 (1).狀態方程式： 此電路並沒有特定的輸出，因此我們令狀態變數做為輸出變數，故狀態方程式即是輸出方程式。 輸出方程式：

  3. D型正反器的分析(analyze to D flip-flop) (3).狀態圖： (2).狀態表：

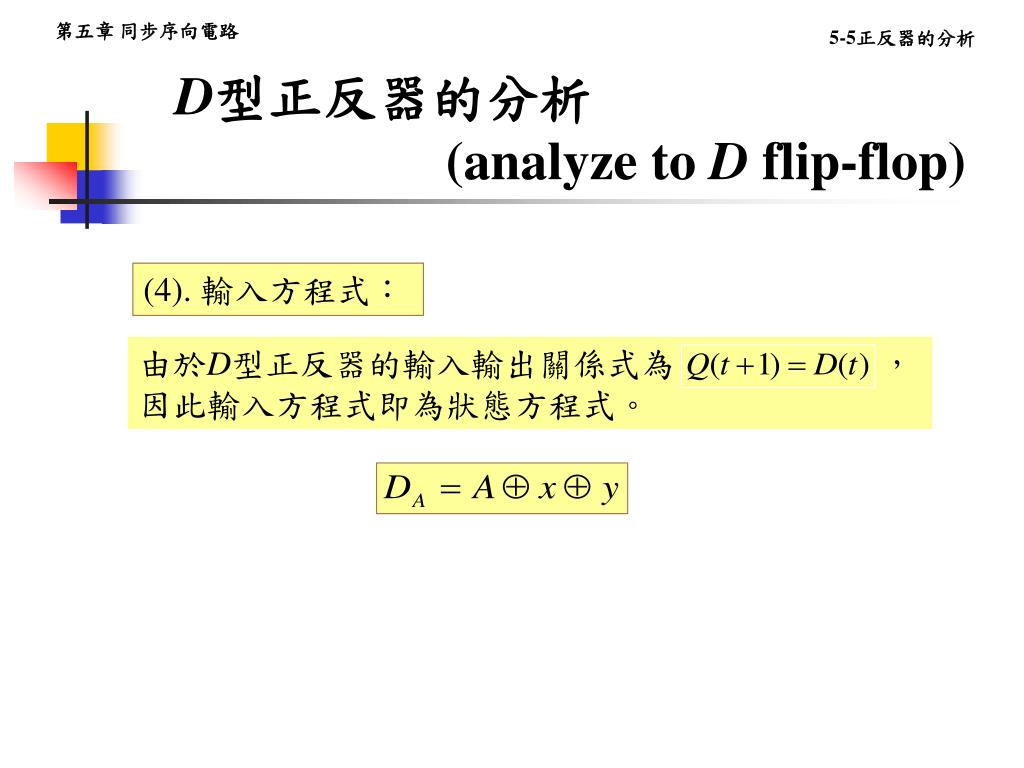

  4. D型正反器的分析(analyze to D flip-flop) (4). 輸入方程式： 由於D型正反器的輸入輸出關係式為　　　　　　，因此輸入方程式即為狀態方程式。

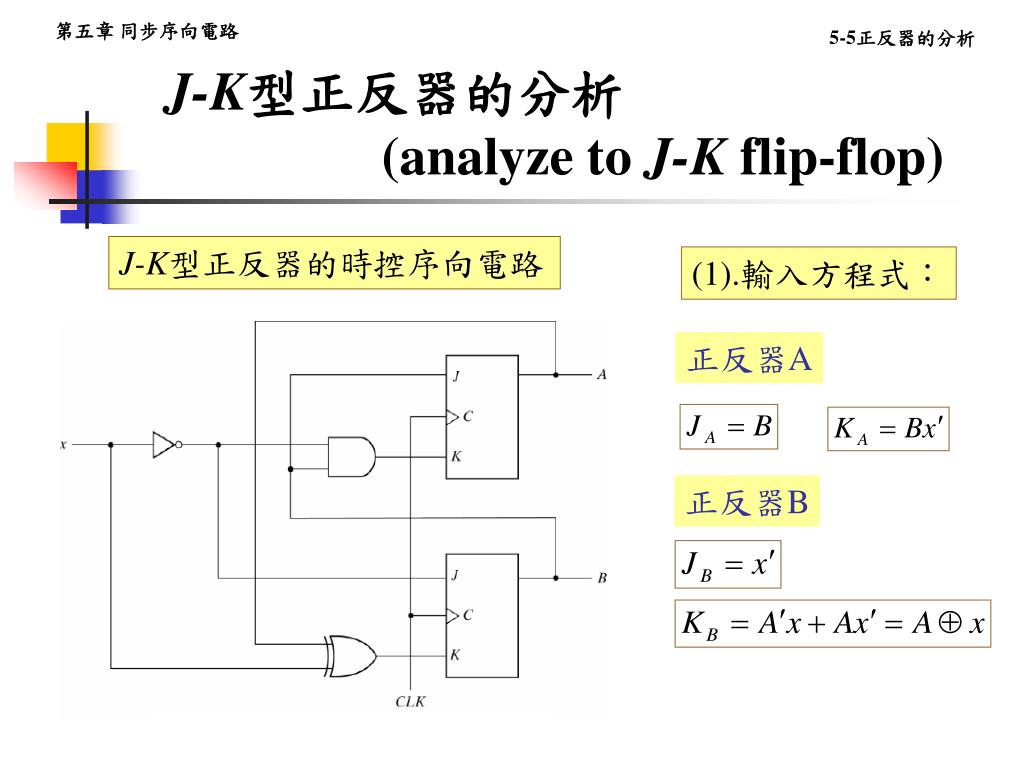

  5. J-K型正反器的分析(analyze to J-K flip-flop) J-K型正反器的時控序向電路 (1).輸入方程式： 正反器A 正反器B

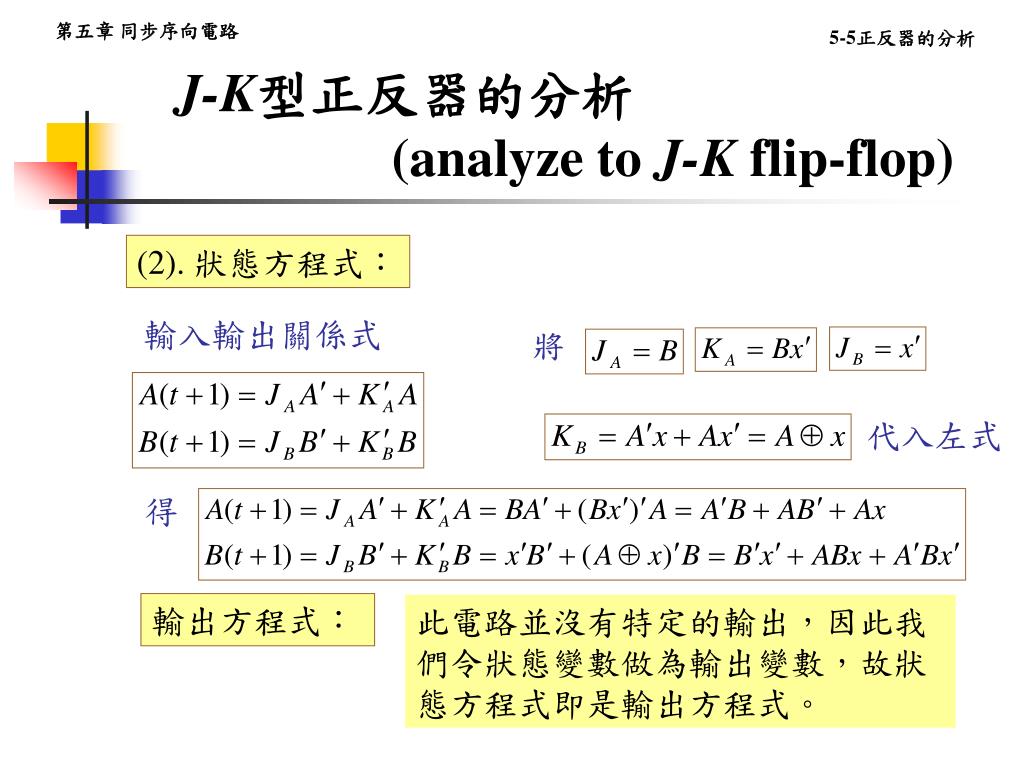

  6. J-K型正反器的分析(analyze to J-K flip-flop) (2). 狀態方程式： 輸入輸出關係式 將 代入左式 得 輸出方程式： 此電路並沒有特定的輸出，因此我們令狀態變數做為輸出變數，故狀態方程式即是輸出方程式。

  7. J-K型正反器的分析(analyze to J-K flip-flop) (3). 狀態表： 利用狀態方程式

  8. J-K型正反器的分析(analyze to J-K flip-flop) (4). 狀態圖：

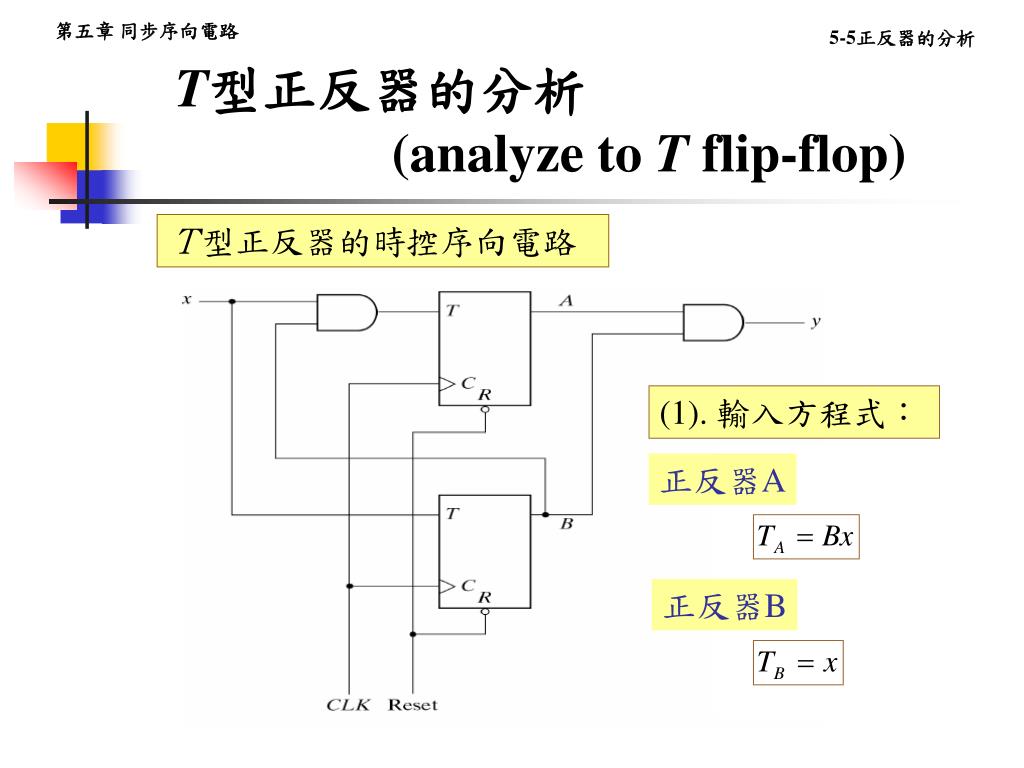

  9. T型正反器的分析(analyze to T flip-flop) Ｔ型正反器的時控序向電路 (1). 輸入方程式： 正反器A 正反器B

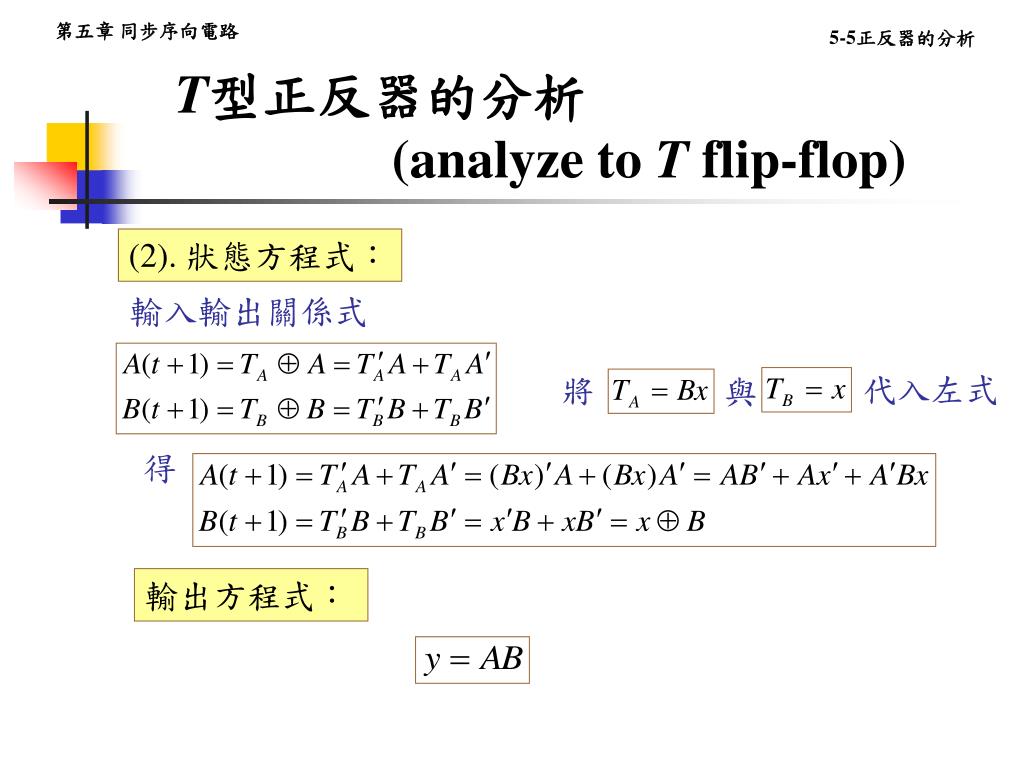

  10. T型正反器的分析(analyze to T flip-flop) (2). 狀態方程式： 輸入輸出關係式 代入左式 將 與 得 輸出方程式：

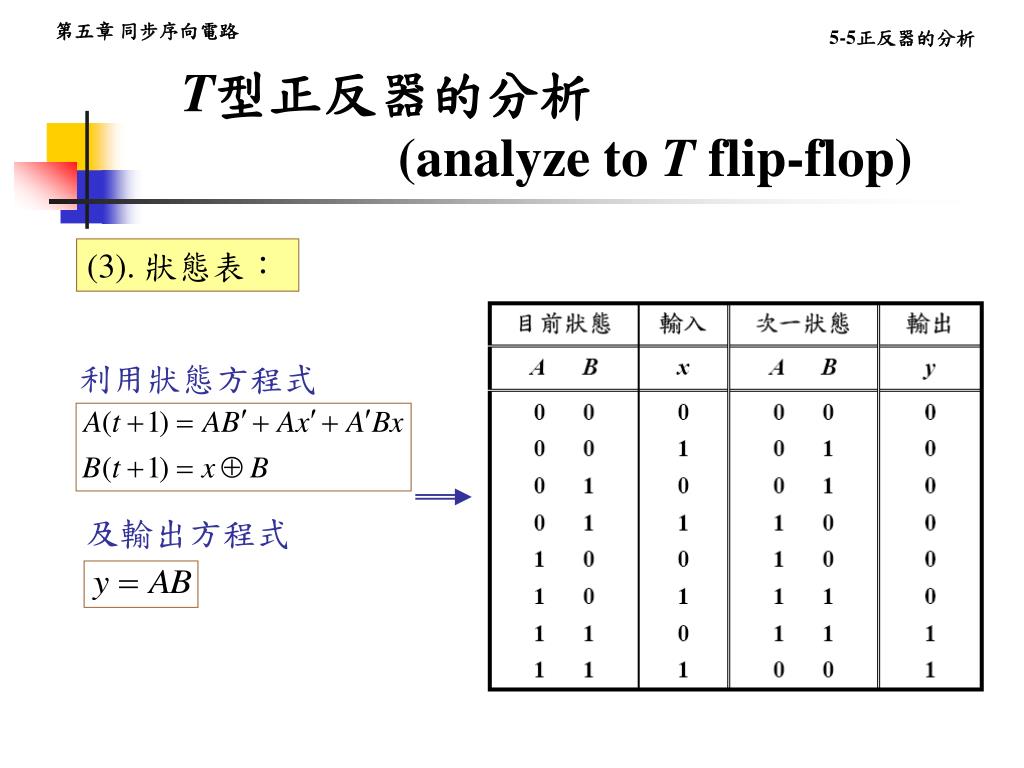

  11. T型正反器的分析(analyze to T flip-flop) (3). 狀態表： 利用狀態方程式 及輸出方程式

  12. T型正反器的分析(analyze to T flip-flop) (4). 狀態圖： 輸出 輸入

  13. Thank for Your Attention
