第九章 微型计算机存储器

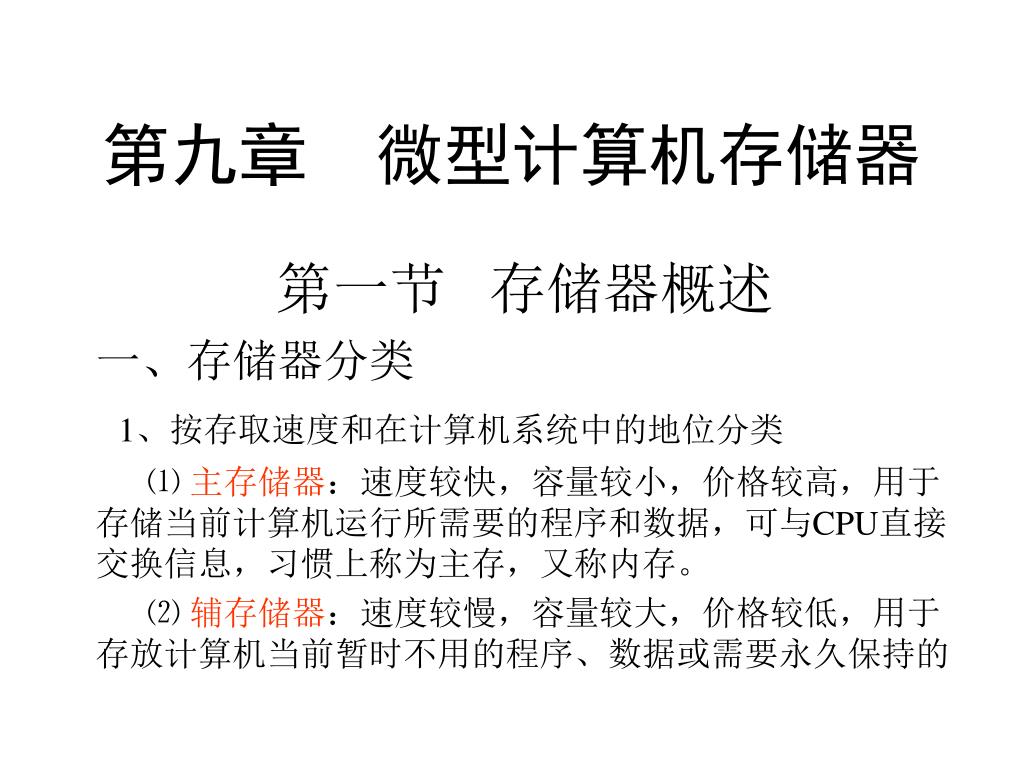

1. 第九章 微型计算机存储器 第一节 存储器概述 一、存储器分类 1、按存取速度和在计算机系统中的地位分类 ⑴ 主存储器：速度较快，容量较小，价格较高，用于存储当前计算机运行所需要的程序和数据，可与CPU直接交换信息，习惯上称为主存，又称内存。 ⑵ 辅存储器：速度较慢，容量较大，价格较低，用于存放计算机当前暂时不用的程序、数据或需要永久保持的

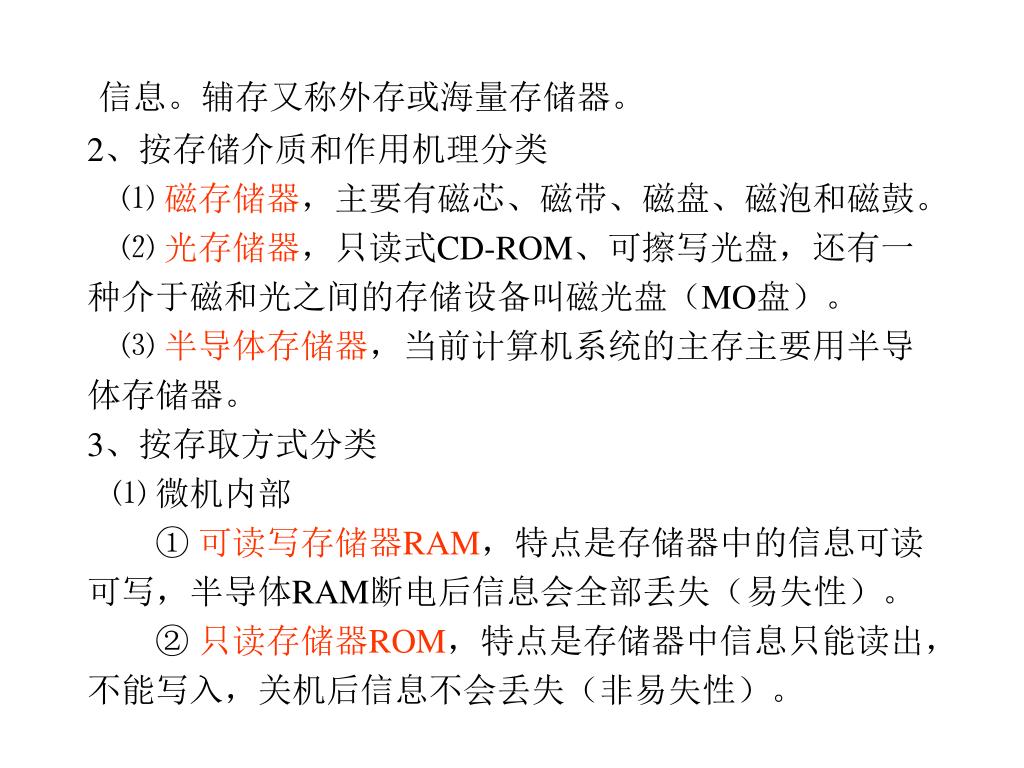

2. 信息。辅存又称外存或海量存储器。 2、按存储介质和作用机理分类 ⑴ 磁存储器，主要有磁芯、磁带、磁盘、磁泡和磁鼓。 ⑵ 光存储器，只读式CD-ROM、可擦写光盘，还有一 种介于磁和光之间的存储设备叫磁光盘（MO盘）。 ⑶ 半导体存储器，当前计算机系统的主存主要用半导 体存储器。 3、按存取方式分类 ⑴ 微机内部 ① 可读写存储器RAM，特点是存储器中的信息可读 可写，半导体RAM断电后信息会全部丢失（易失性）。 ② 只读存储器ROM，特点是存储器中信息只能读出， 不能写入，关机后信息不会丢失（非易失性）。

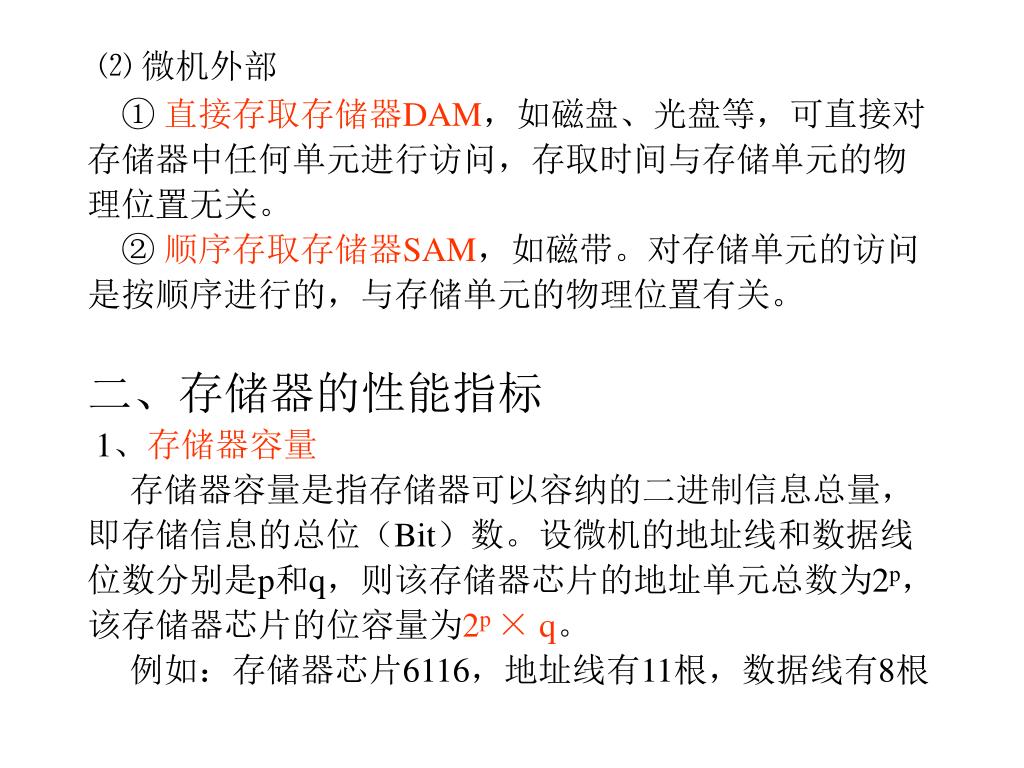

3. ⑵ 微机外部 ① 直接存取存储器DAM，如磁盘、光盘等，可直接对 存储器中任何单元进行访问，存取时间与存储单元的物 理位置无关。 ② 顺序存取存储器SAM，如磁带。对存储单元的访问 是按顺序进行的，与存储单元的物理位置有关。 二、存储器的性能指标 1、存储器容量 存储器容量是指存储器可以容纳的二进制信息总量， 即存储信息的总位（Bit）数。设微机的地址线和数据线 位数分别是p和q，则该存储器芯片的地址单元总数为2p， 该存储器芯片的位容量为2p × q。 例如：存储器芯片6116，地址线有11根，数据线有8根

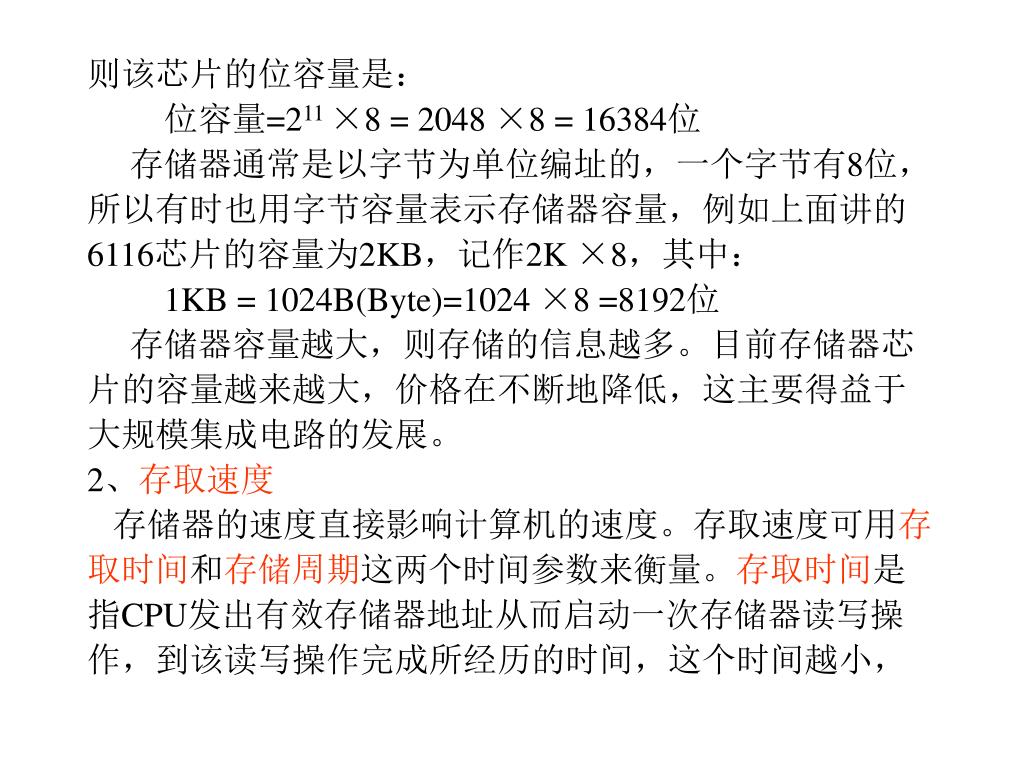

4. 则该芯片的位容量是： 位容量=211 ×8 = 2048 ×8 = 16384位 存储器通常是以字节为单位编址的，一个字节有8位， 所以有时也用字节容量表示存储器容量，例如上面讲的 6116芯片的容量为2KB，记作2K ×8，其中： 1KB = 1024B(Byte)=1024 ×8 =8192位 存储器容量越大，则存储的信息越多。目前存储器芯 片的容量越来越大，价格在不断地降低，这主要得益于 大规模集成电路的发展。 2、存取速度 存储器的速度直接影响计算机的速度。存取速度可用存 取时间和存储周期这两个时间参数来衡量。存取时间是 指CPU发出有效存储器地址从而启动一次存储器读写操 作，到该读写操作完成所经历的时间，这个时间越小，

5. 则存取速度越快。目前，高速缓冲存储器的存取时间已则存取速度越快。目前，高速缓冲存储器的存取时间已 小于5ns。存储周期是连续启动两次独立的存储器操作所 需要的最小时间间隔，这个时间一般略大于存取时间。 3、可靠性 存储器的可靠性用MTBF(Mean Time Between Failures) 平均故障间隔时间来衡量， MTBF越长，可靠性越高，内 存储器常采用纠错编码技术来延长MTBF以提高可靠性。 4、性能/价格比 这是一个综合性指标，性能主要包括上述三项指标—存 储容量、存储速度和可靠性。对不同用途的存储器有不同 的要求。例如，有的存储器要求存储容量，则就以存储容 量为主；有的存储器如高速缓冲器，则以存储速度为主。

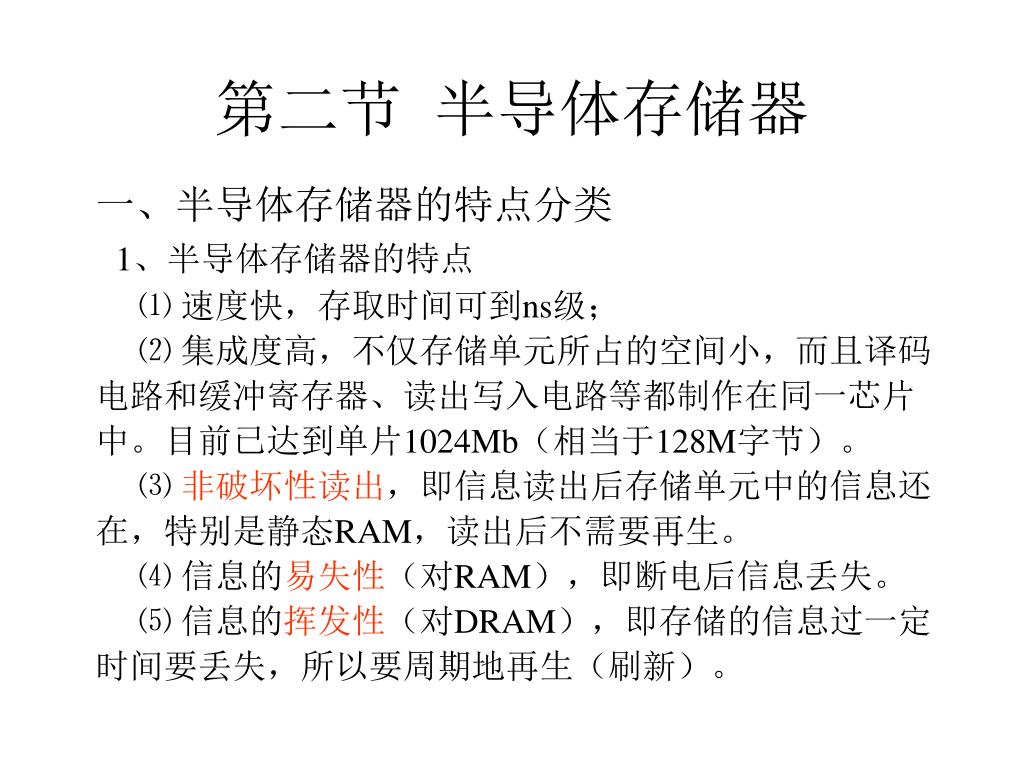

6. 第二节 半导体存储器 一、半导体存储器的特点分类 1、半导体存储器的特点 ⑴ 速度快，存取时间可到ns级； ⑵ 集成度高，不仅存储单元所占的空间小，而且译码 电路和缓冲寄存器、读出写入电路等都制作在同一芯片 中。目前已达到单片1024Mb（相当于128M字节）。 ⑶ 非破坏性读出，即信息读出后存储单元中的信息还 在，特别是静态RAM，读出后不需要再生。 ⑷ 信息的易失性（对RAM），即断电后信息丢失。 ⑸ 信息的挥发性（对DRAM），即存储的信息过一定 时间要丢失，所以要周期地再生（刷新）。

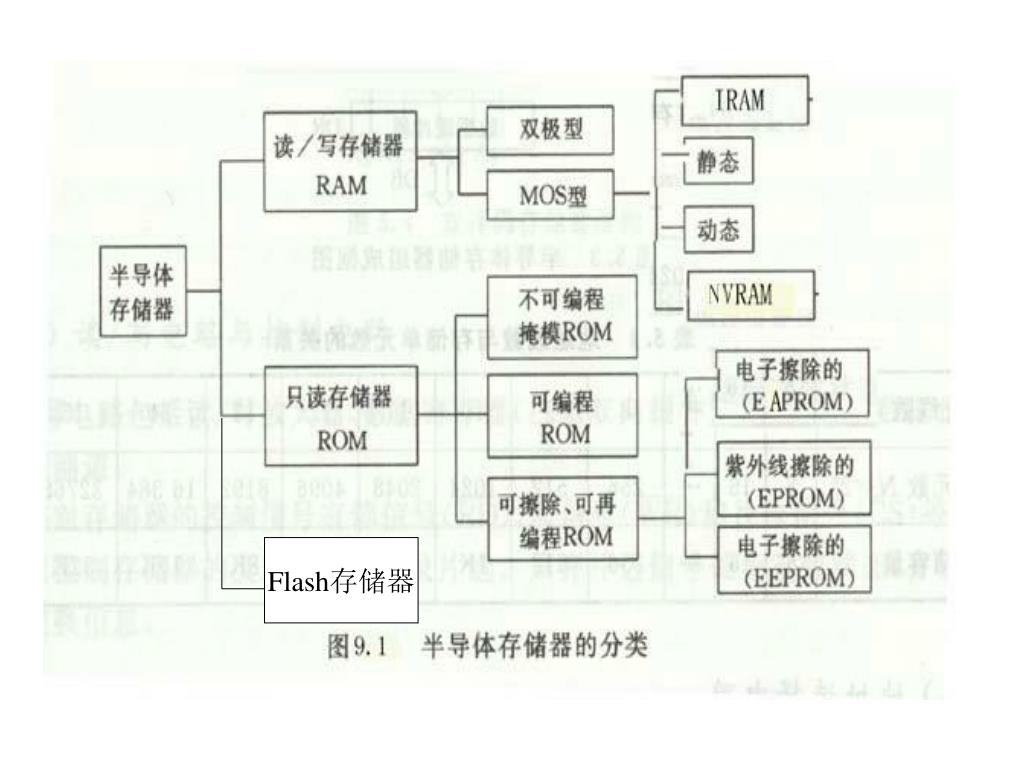

7. ⑹ 功耗低，特别是CMOS存储器。 ⑺ 体积小，价格在不断地下降。 2、半导体存储器的分类 半导体存储器的分类如图9.1所示。主要分为两大类， 可读写存储器RAM和只读存储器ROM。 RAM分为静态RAM（SRAM）和动态RAM（DRAM） 两种。目前计算机内的主存储器都是DRAM，它的集成 度高、功耗很低，缺点是需要再生。SRAM是非挥发的， 所以不需要再生，但集成度比DRAM要低，计算机中的 高速缓冲存储器大多用SRAM. 现在有一些新的RAM，如组合RAM（IRAM），将刷 新电路与DRAM集成在一起；非易失RAM（NVRAM）， 实际上是由SRAM和EEPROM共同构成。正常情况下，它 和一般SRAM一样，而在系统掉电瞬间它把SRAM中的信

8. Flash存储器

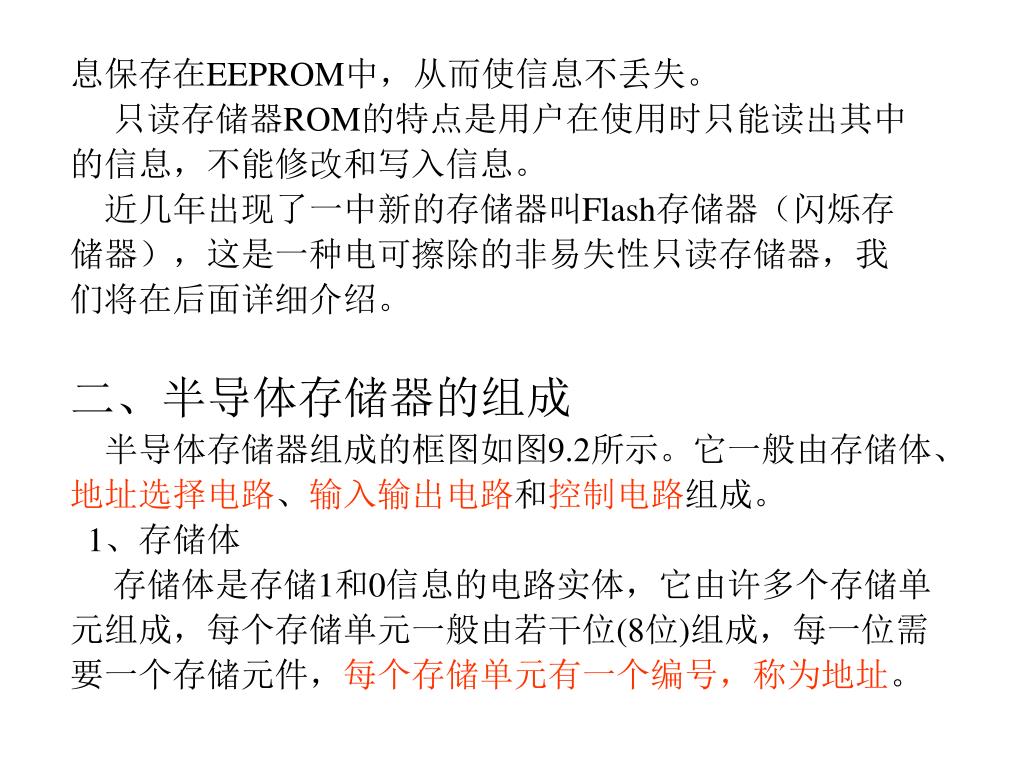

9. 息保存在EEPROM中，从而使信息不丢失。 只读存储器ROM的特点是用户在使用时只能读出其中 的信息，不能修改和写入信息。 近几年出现了一中新的存储器叫Flash存储器（闪烁存 储器），这是一种电可擦除的非易失性只读存储器，我 们将在后面详细介绍。 二、半导体存储器的组成 半导体存储器组成的框图如图9.2所示。它一般由存储体、 地址选择电路、输入输出电路和控制电路组成。 1、存储体 存储体是存储1和0信息的电路实体，它由许多个存储单 元组成，每个存储单元一般由若干位(8位)组成，每一位需 要一个存储元件，每个存储单元有一个编号，称为地址。

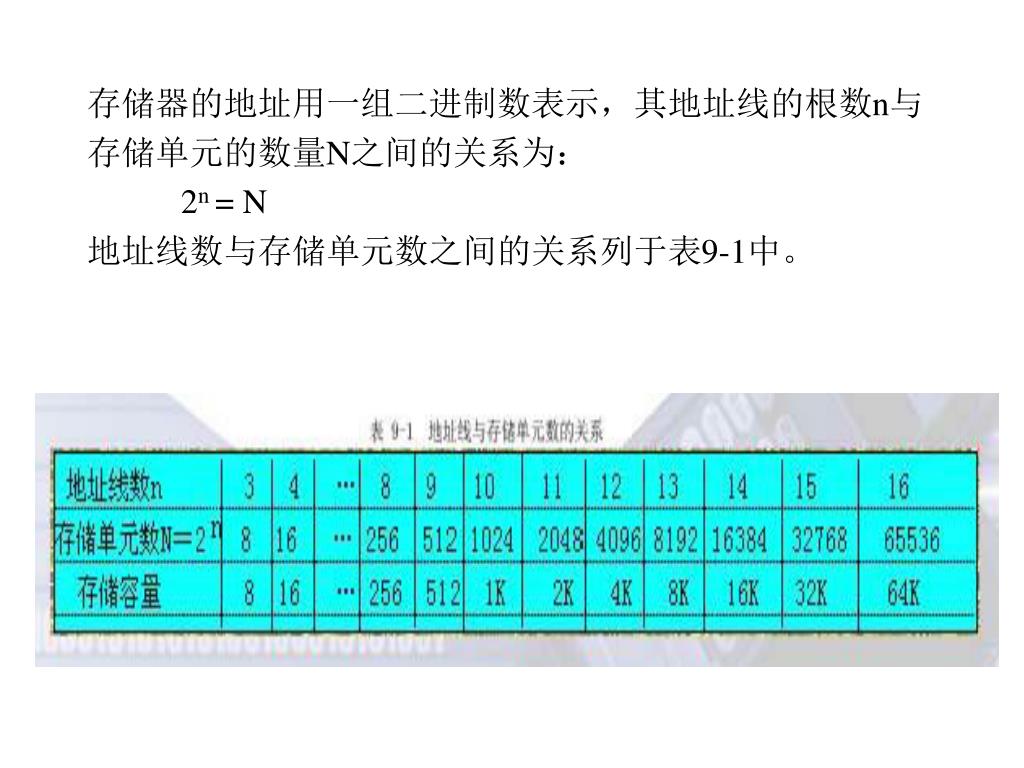

11. 存储器的地址用一组二进制数表示，其地址线的根数n与存储器的地址用一组二进制数表示，其地址线的根数n与 存储单元的数量N之间的关系为： 2n = N 地址线数与存储单元数之间的关系列于表9-1中。

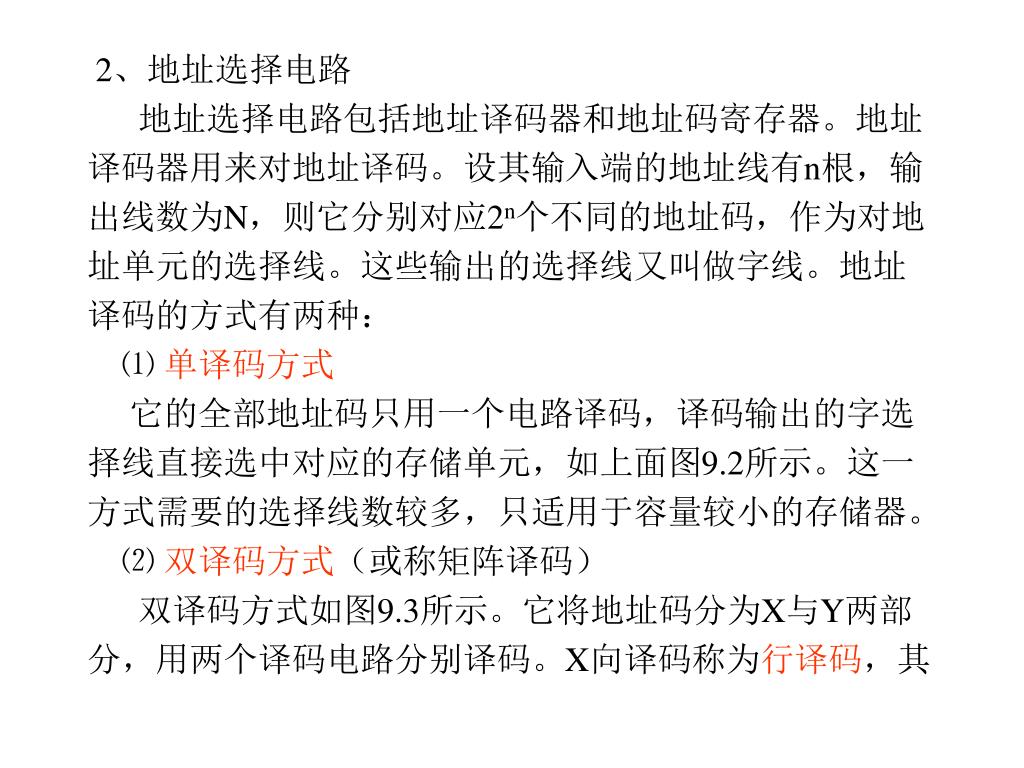

12. 2、地址选择电路 地址选择电路包括地址译码器和地址码寄存器。地址 译码器用来对地址译码。设其输入端的地址线有n根，输 出线数为N，则它分别对应2n个不同的地址码，作为对地 址单元的选择线。这些输出的选择线又叫做字线。地址 译码的方式有两种： ⑴ 单译码方式 它的全部地址码只用一个电路译码，译码输出的字选 择线直接选中对应的存储单元，如上面图9.2所示。这一 方式需要的选择线数较多，只适用于容量较小的存储器。 ⑵ 双译码方式（或称矩阵译码） 双译码方式如图9.3所示。它将地址码分为X与Y两部 分，用两个译码电路分别译码。X向译码称为行译码，其

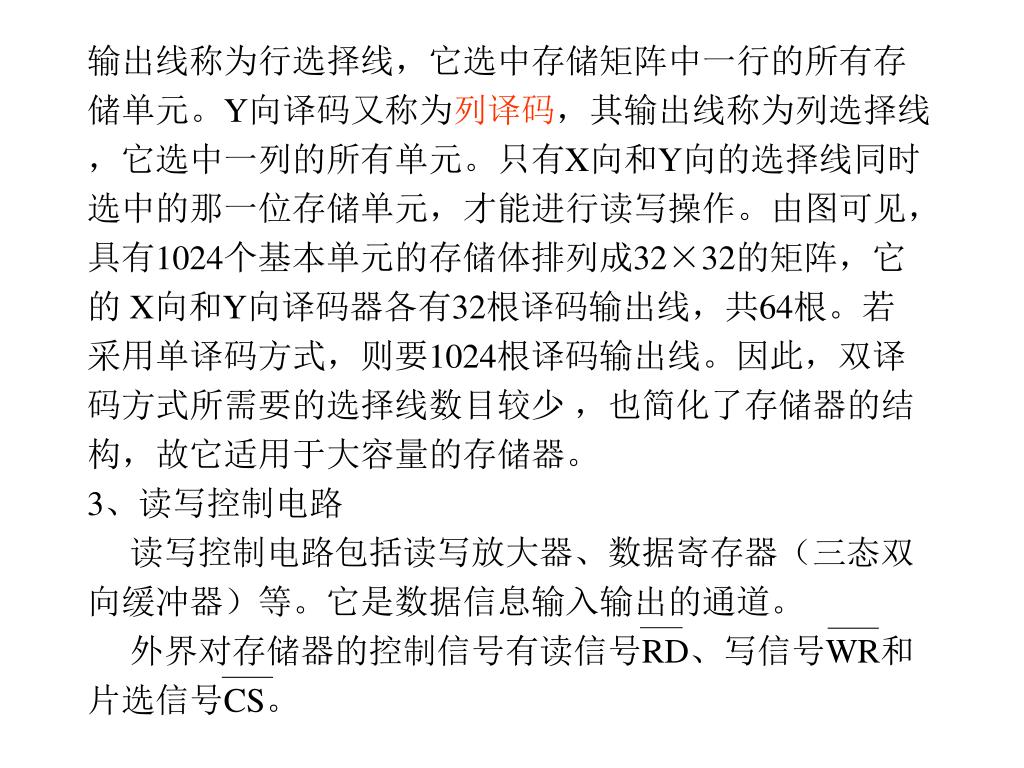

14. 输出线称为行选择线，它选中存储矩阵中一行的所有存输出线称为行选择线，它选中存储矩阵中一行的所有存 储单元。Y向译码又称为列译码，其输出线称为列选择线 ，它选中一列的所有单元。只有X向和Y向的选择线同时 选中的那一位存储单元，才能进行读写操作。由图可见， 具有1024个基本单元的存储体排列成32×32的矩阵，它 的 X向和Y向译码器各有32根译码输出线，共64根。若 采用单译码方式，则要1024根译码输出线。因此，双译 码方式所需要的选择线数目较少 ，也简化了存储器的结 构，故它适用于大容量的存储器。 3、读写控制电路 读写控制电路包括读写放大器、数据寄存器（三态双 向缓冲器）等。它是数据信息输入输出的通道。 外界对存储器的控制信号有读信号RD、写信号WR和 片选信号CS。

15. 三、可读写存储器（RAM） 1、静态RAM（SRAM） ⑴ 静态RAM的基本电路 静态RAM的基本存储电路是由6个MOS管组成的双稳态 触发器，如图9.4所示。图中，T3、T4是负载管， T1、T2组 成RS触发器，它有两个稳定状态。在A点（相当于Q端） 与B点（相当于Q端）可以分别积存信息1和0。T5、T6为 行向选通门，受行选线的电平控制。T7、T8为列向选通门 ，受列选线的电平控制。由此组成了双译码方式。当行选 线与列选线上的电平都是高电平时，则分别将T5、T6与 T7、T8导通，使A、B两点的信息经D与D两点分别送至输 入输出电路的I/O线及I/O线上，从而存储器某单元位线上 的信息同存储器外部相通。这时，就可以对该单元位线上

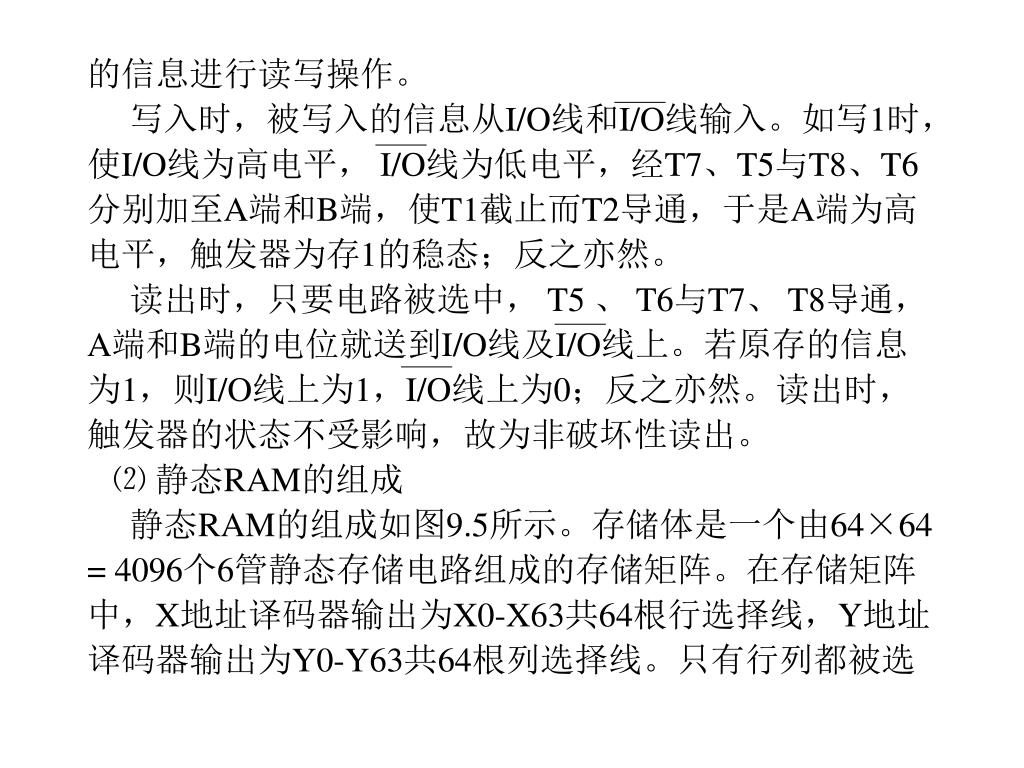

17. 的信息进行读写操作。 写入时，被写入的信息从I/O线和I/O线输入。如写1时， 使I/O线为高电平， I/O线为低电平，经T7、T5与T8、T6 分别加至A端和B端，使T1截止而T2导通，于是A端为高 电平，触发器为存1的稳态；反之亦然。 读出时，只要电路被选中， T5 、 T6与T7、 T8导通， A端和B端的电位就送到I/O线及I/O线上。若原存的信息 为1，则I/O线上为1，I/O线上为0；反之亦然。读出时， 触发器的状态不受影响，故为非破坏性读出。 ⑵ 静态RAM的组成 静态RAM的组成如图9.5所示。存储体是一个由64×64 = 4096个6管静态存储电路组成的存储矩阵。在存储矩阵 中，X地址译码器输出为X0-X63共64根行选择线，Y地址 译码器输出为Y0-Y63共64根列选择线。只有行列都被选

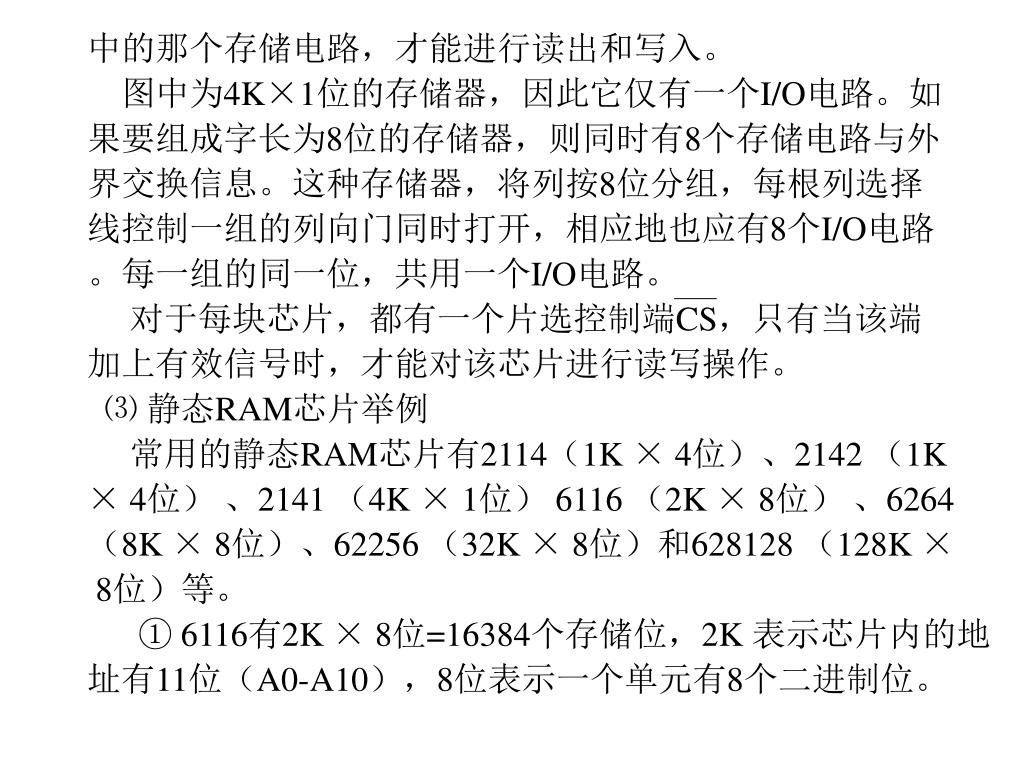

19. 中的那个存储电路，才能进行读出和写入。 图中为4K×1位的存储器，因此它仅有一个I/O电路。如 果要组成字长为8位的存储器，则同时有8个存储电路与外 界交换信息。这种存储器，将列按8位分组，每根列选择 线控制一组的列向门同时打开，相应地也应有8个I/O电路 。每一组的同一位，共用一个I/O电路。 对于每块芯片，都有一个片选控制端CS，只有当该端 加上有效信号时，才能对该芯片进行读写操作。 ⑶ 静态RAM芯片举例 常用的静态RAM芯片有2114（1K × 4位）、2142 （1K × 4位） 、2141 （4K × 1位） 6116 （2K × 8位） 、6264 （8K × 8位）、62256 （32K × 8位）和628128 （128K × 8位）等。 ① 6116有2K × 8位=16384个存储位，2K 表示芯片内的地 址有11位（A0-A10），8位表示一个单元有8个二进制位。

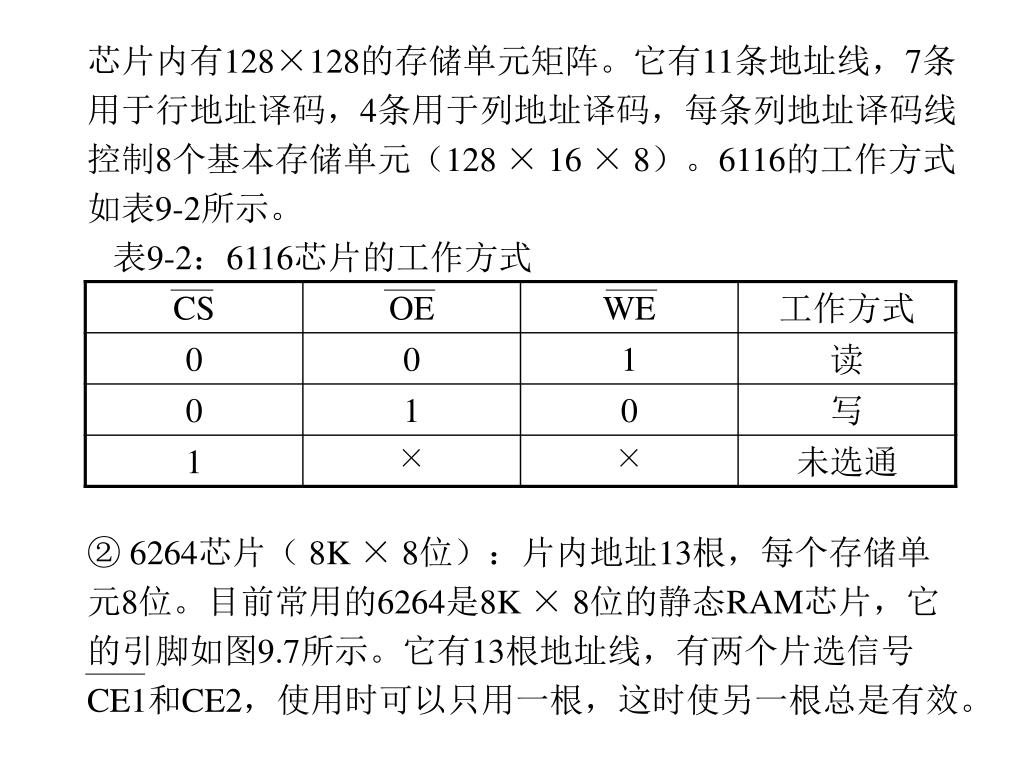

21. 芯片内有128×128的存储单元矩阵。它有11条地址线，7条芯片内有128×128的存储单元矩阵。它有11条地址线，7条 用于行地址译码，4条用于列地址译码，每条列地址译码线 控制8个基本存储单元（128 × 16 × 8）。6116的工作方式 如表9-2所示。 表9-2：6116芯片的工作方式 ② 6264芯片（ 8K × 8位）：片内地址13根，每个存储单 元8位。目前常用的6264是8K × 8位的静态RAM芯片，它 的引脚如图9.7所示。它有13根地址线，有两个片选信号 CE1和CE2，使用时可以只用一根，这时使另一根总是有效。

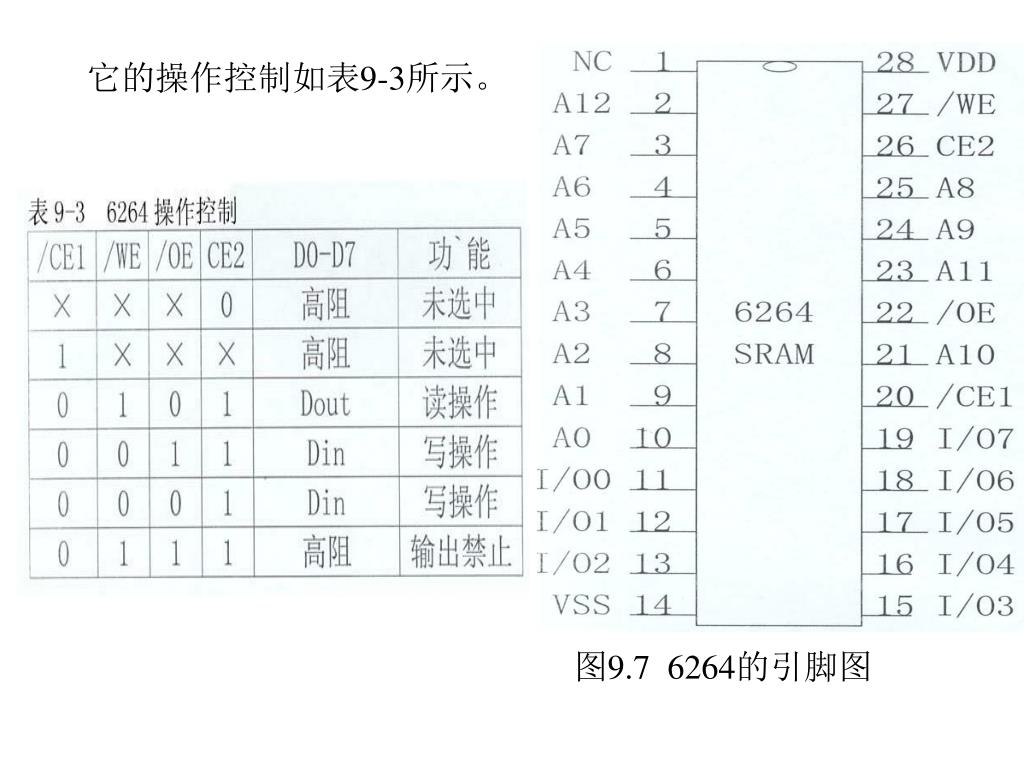

22. 它的操作控制如表9-3所示。 图9.7 6264的引脚图

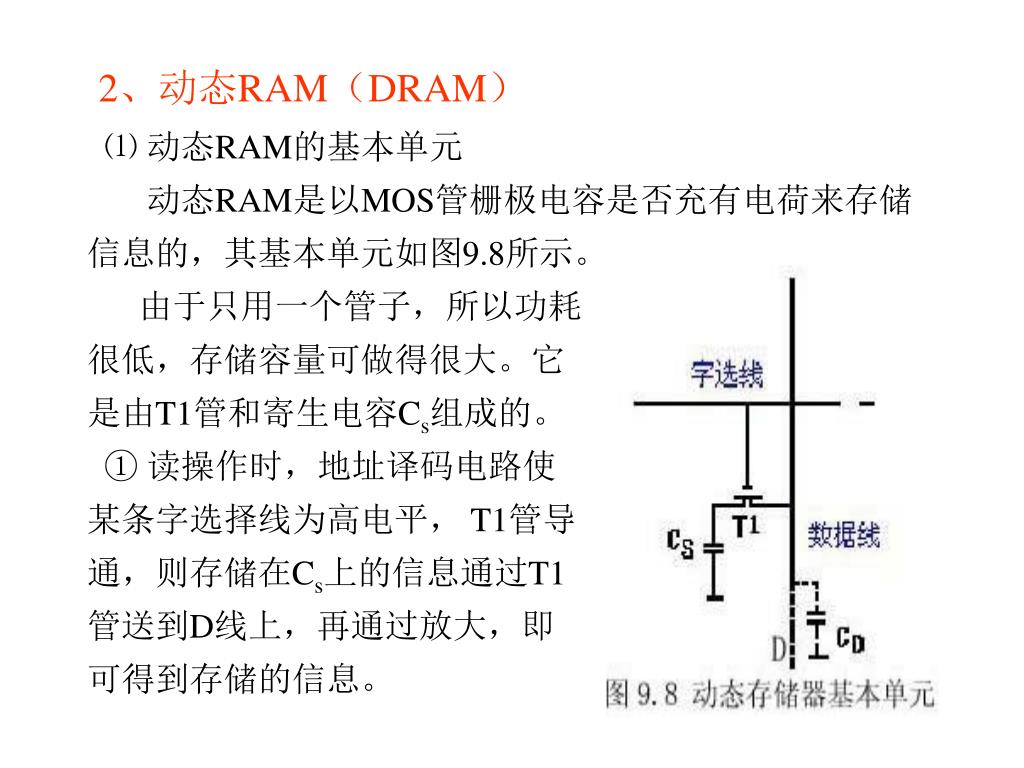

23. 2、动态RAM（DRAM） ⑴ 动态RAM的基本单元 动态RAM是以MOS管栅极电容是否充有电荷来存储 信息的，其基本单元如图9.8所示。 由于只用一个管子，所以功耗 很低，存储容量可做得很大。它 是由T1管和寄生电容Cs组成的。 ① 读操作时，地址译码电路使 某条字选择线为高电平， T1管导 通，则存储在Cs上的信息通过T1 管送到D线上，再通过放大，即 可得到存储的信息。

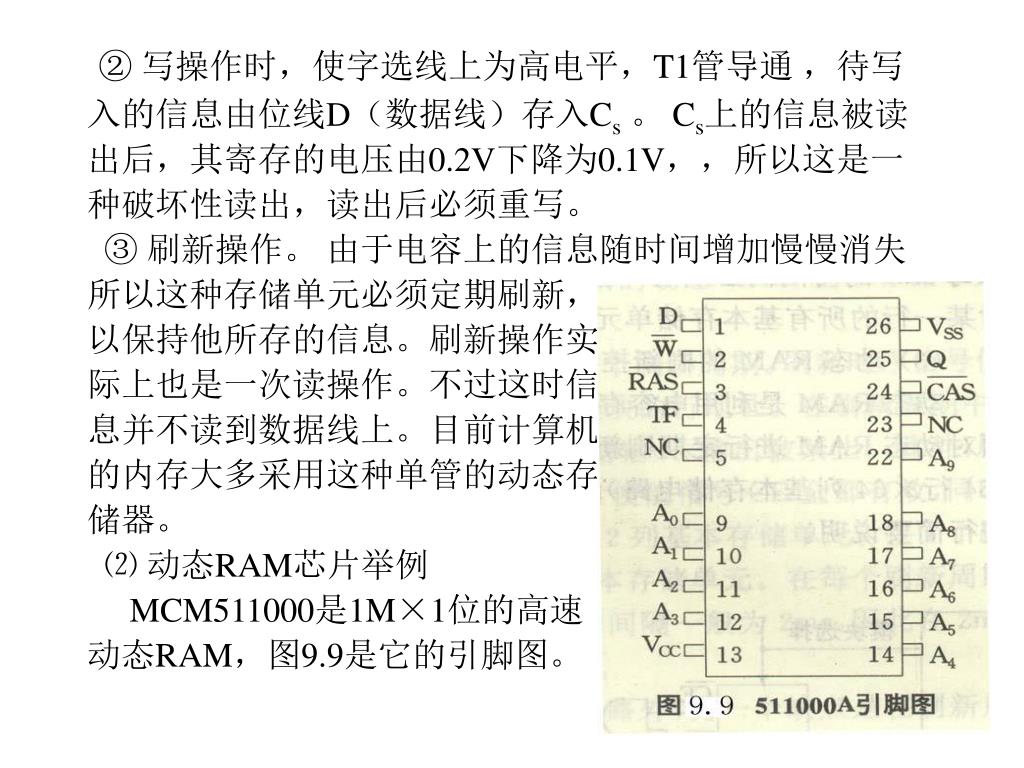

24. ② 写操作时，使字选线上为高电平，T1管导通 ，待写 入的信息由位线D（数据线）存入Cs。 Cs上的信息被读 出后，其寄存的电压由0.2V下降为0.1V，，所以这是一 种破坏性读出，读出后必须重写。 ③ 刷新操作。 由于电容上的信息随时间增加慢慢消失 所以这种存储单元必须定期刷新， 以保持他所存的信息。刷新操作实 际上也是一次读操作。不过这时信 息并不读到数据线上。目前计算机 的内存大多采用这种单管的动态存 储器。 ⑵ 动态RAM芯片举例 MCM511000是1M×1位的高速 动态RAM，图9.9是它的引脚图。

25. 10根 1根 9根

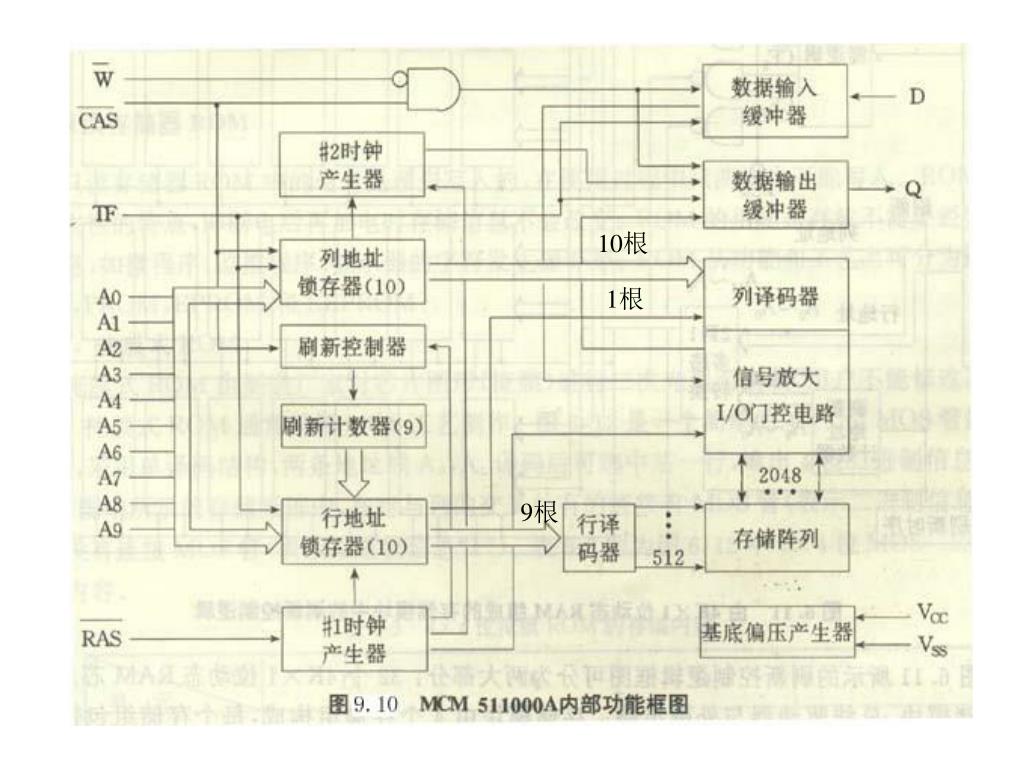

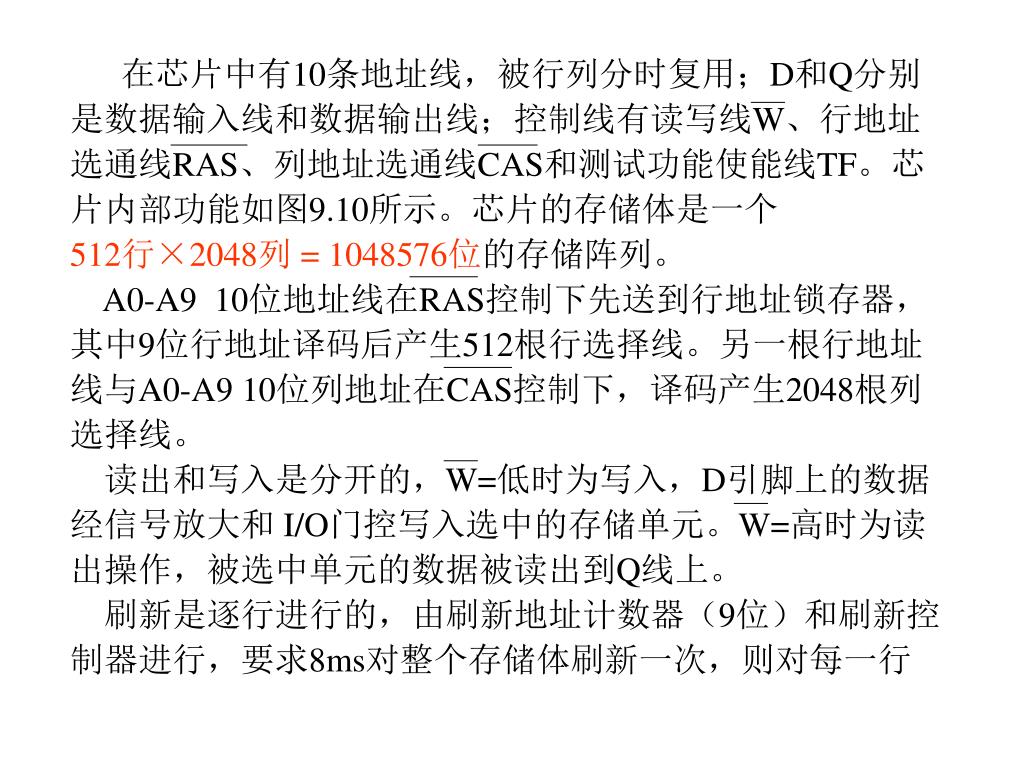

26. 在芯片中有10条地址线，被行列分时复用；D和Q分别在芯片中有10条地址线，被行列分时复用；D和Q分别 是数据输入线和数据输出线；控制线有读写线W、行地址 选通线RAS、列地址选通线CAS和测试功能使能线TF。芯 片内部功能如图9.10所示。芯片的存储体是一个 512行×2048列 = 1048576位的存储阵列。 A0-A9 10位地址线在RAS控制下先送到行地址锁存器， 其中9位行地址译码后产生512根行选择线。另一根行地址 线与A0-A9 10位列地址在CAS控制下，译码产生2048根列 选择线。 读出和写入是分开的，W=低时为写入，D引脚上的数据 经信号放大和 I/O门控写入选中的存储单元。W=高时为读 出操作，被选中单元的数据被读出到Q线上。 刷新是逐行进行的，由刷新地址计数器（9位）和刷新控 制器进行，要求8ms对整个存储体刷新一次，则对每一行

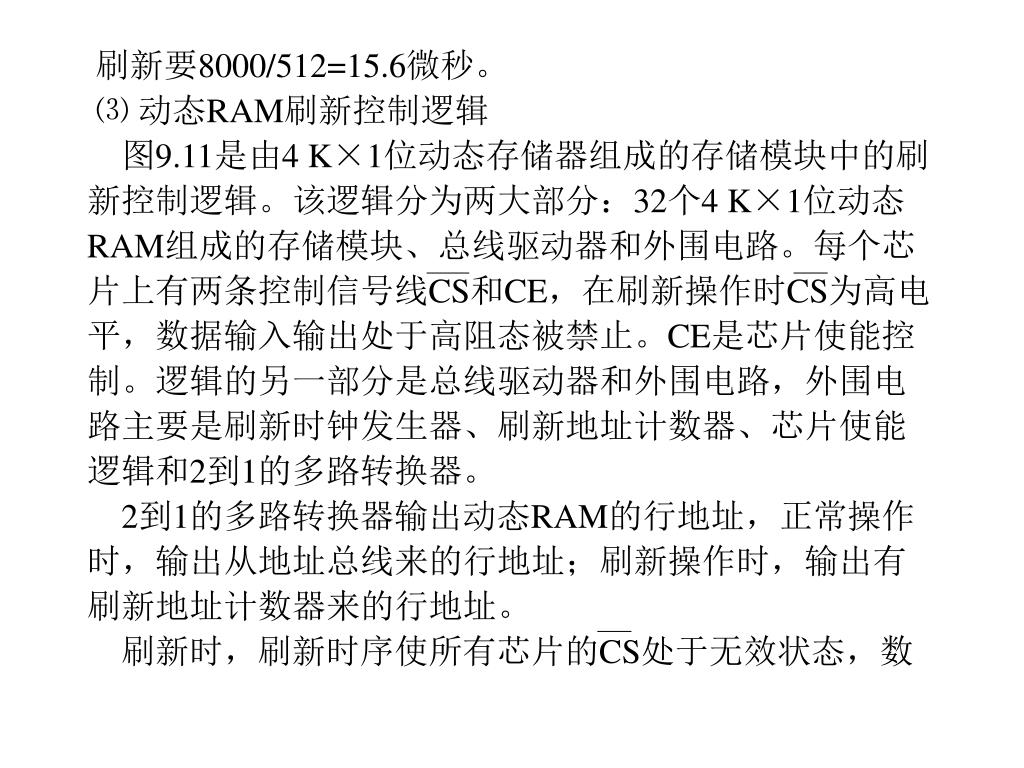

27. 刷新要8000/512=15.6微秒。 ⑶ 动态RAM刷新控制逻辑 图9.11是由4 K×1位动态存储器组成的存储模块中的刷 新控制逻辑。该逻辑分为两大部分：32个4 K×1位动态 RAM组成的存储模块、总线驱动器和外围电路。每个芯 片上有两条控制信号线CS和CE，在刷新操作时CS为高电 平，数据输入输出处于高阻态被禁止。CE是芯片使能控 制。逻辑的另一部分是总线驱动器和外围电路，外围电 路主要是刷新时钟发生器、刷新地址计数器、芯片使能 逻辑和2到1的多路转换器。 2到1的多路转换器输出动态RAM的行地址，正常操作 时，输出从地址总线来的行地址；刷新操作时，输出有 刷新地址计数器来的行地址。 刷新时，刷新时序使所有芯片的CS处于无效状态，数

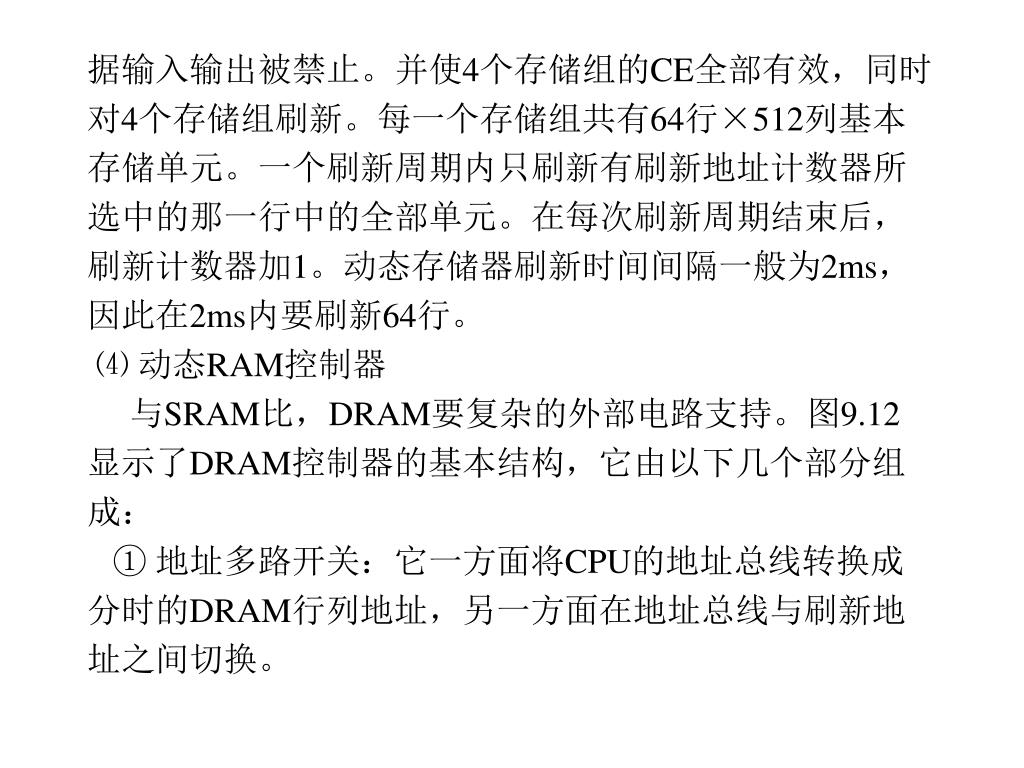

29. 据输入输出被禁止。并使4个存储组的CE全部有效，同时据输入输出被禁止。并使4个存储组的CE全部有效，同时 对4个存储组刷新。每一个存储组共有64行×512列基本 存储单元。一个刷新周期内只刷新有刷新地址计数器所 选中的那一行中的全部单元。在每次刷新周期结束后， 刷新计数器加1。动态存储器刷新时间间隔一般为2ms， 因此在2ms内要刷新64行。 ⑷ 动态RAM控制器 与SRAM比，DRAM要复杂的外部电路支持。图9.12 显示了DRAM控制器的基本结构，它由以下几个部分组 成： ① 地址多路开关：它一方面将CPU的地址总线转换成 分时的DRAM行列地址，另一方面在地址总线与刷新地 址之间切换。

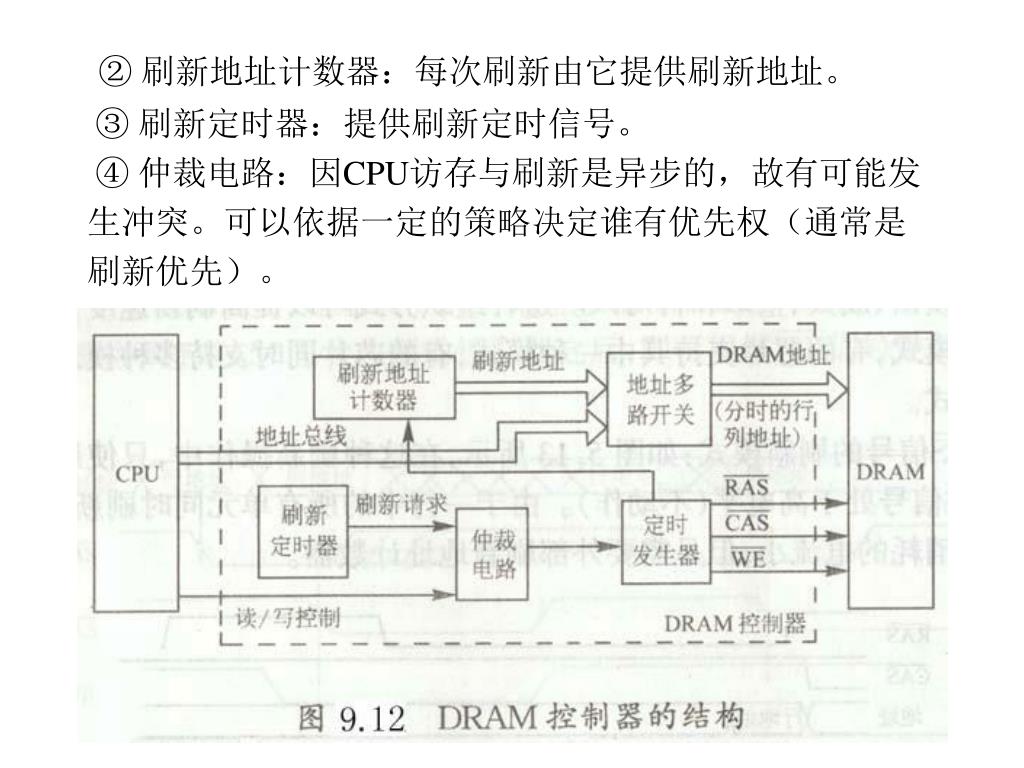

30. ② 刷新地址计数器：每次刷新由它提供刷新地址。 ③ 刷新定时器：提供刷新定时信号。 ④ 仲裁电路：因CPU访存与刷新是异步的，故有可能发 生冲突。可以依据一定的策略决定谁有优先权（通常是 刷新优先）。

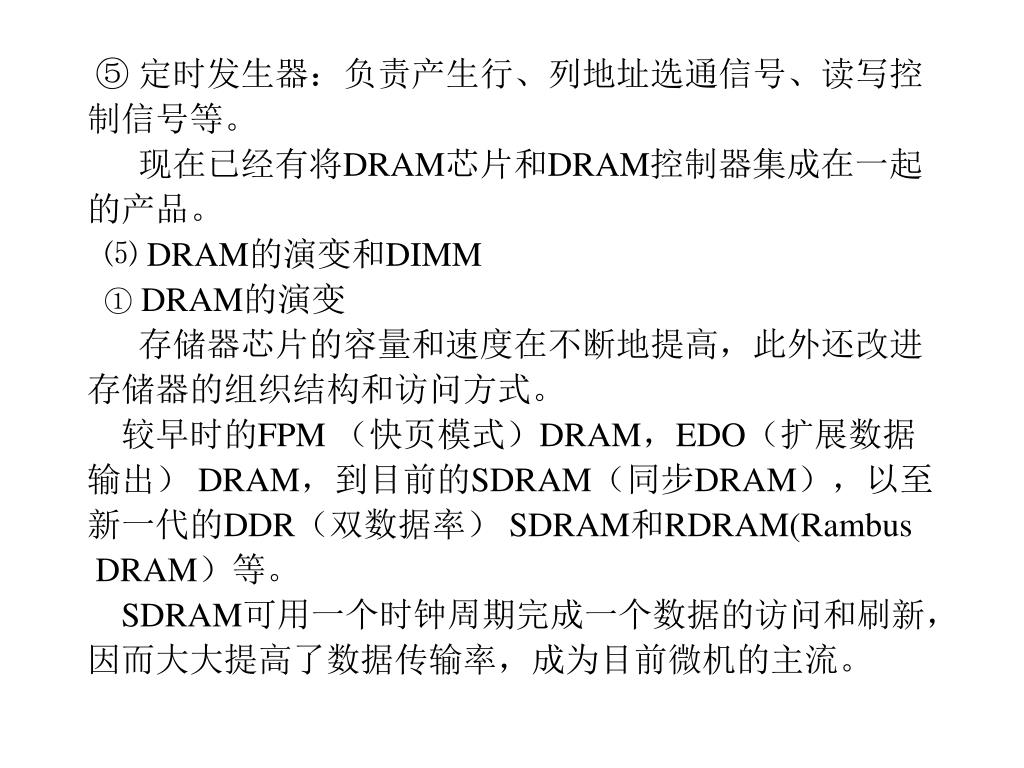

31. ⑤ 定时发生器：负责产生行、列地址选通信号、读写控 制信号等。 现在已经有将DRAM芯片和DRAM控制器集成在一起 的产品。 ⑸ DRAM的演变和DIMM ① DRAM的演变 存储器芯片的容量和速度在不断地提高，此外还改进 存储器的组织结构和访问方式。 较早时的FPM （快页模式）DRAM，EDO（扩展数据 输出） DRAM，到目前的SDRAM（同步DRAM），以至 新一代的DDR（双数据率） SDRAM和RDRAM(Rambus DRAM）等。 SDRAM可用一个时钟周期完成一个数据的访问和刷新， 因而大大提高了数据传输率，成为目前微机的主流。

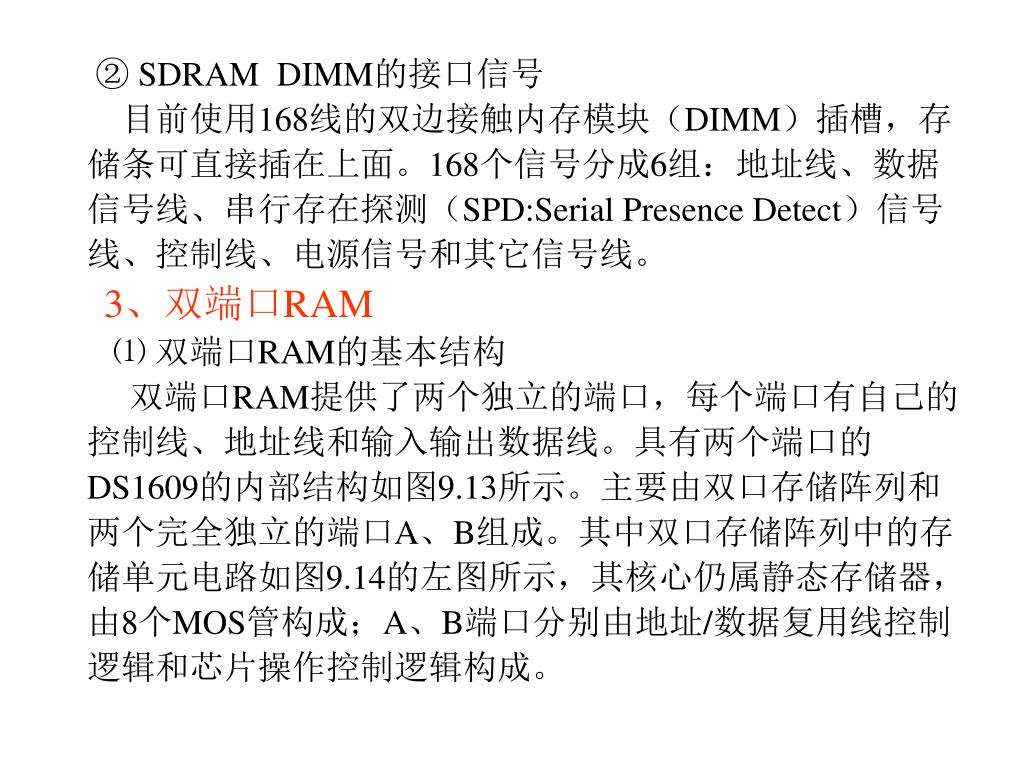

32. ② SDRAM DIMM的接口信号 目前使用168线的双边接触内存模块（DIMM）插槽，存 储条可直接插在上面。168个信号分成6组：地址线、数据 信号线、串行存在探测（SPD:Serial Presence Detect）信号 线、控制线、电源信号和其它信号线。 3、双端口RAM ⑴ 双端口RAM的基本结构 双端口RAM提供了两个独立的端口，每个端口有自己的 控制线、地址线和输入输出数据线。具有两个端口的 DS1609的内部结构如图9.13所示。主要由双口存储阵列和 两个完全独立的端口A、B组成。其中双口存储阵列中的存 储单元电路如图9.14的左图所示，其核心仍属静态存储器， 由8个MOS管构成；A、B端口分别由地址/数据复用线控制 逻辑和芯片操作控制逻辑构成。

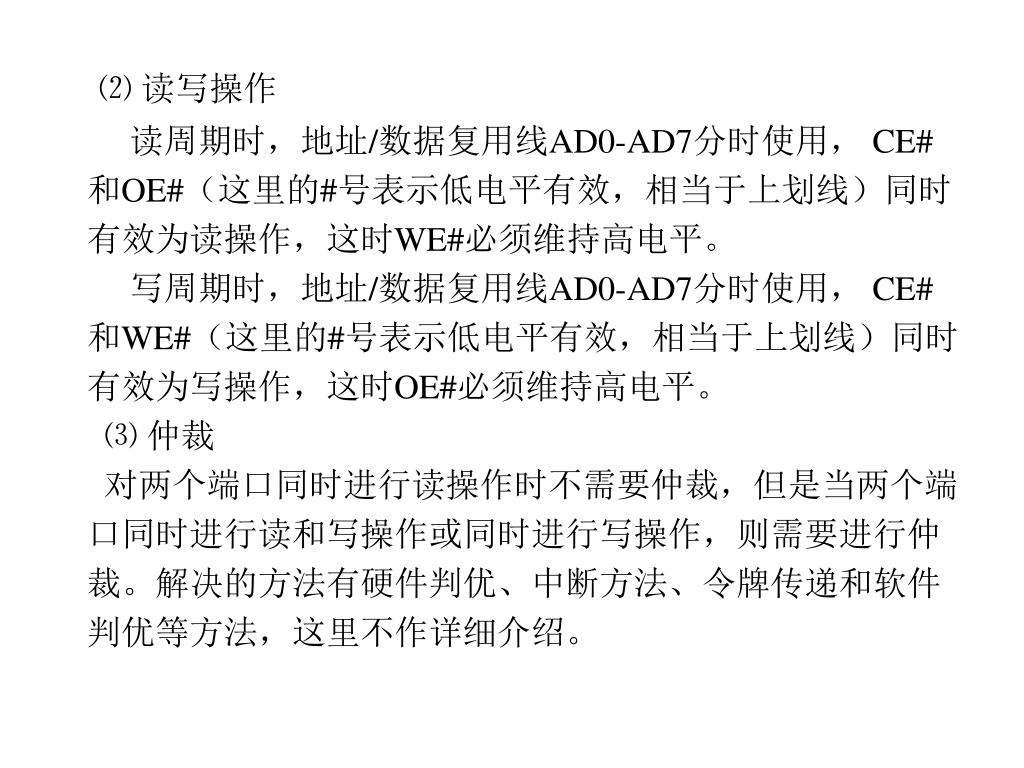

34. ⑵ 读写操作 读周期时，地址/数据复用线AD0-AD7分时使用， CE# 和OE#（这里的#号表示低电平有效，相当于上划线）同时 有效为读操作，这时WE#必须维持高电平。 写周期时，地址/数据复用线AD0-AD7分时使用， CE# 和WE#（这里的#号表示低电平有效，相当于上划线）同时 有效为写操作，这时OE#必须维持高电平。 ⑶ 仲裁 对两个端口同时进行读操作时不需要仲裁，但是当两个端 口同时进行读和写操作或同时进行写操作，则需要进行仲 裁。解决的方法有硬件判优、中断方法、令牌传递和软件 判优等方法，这里不作详细介绍。

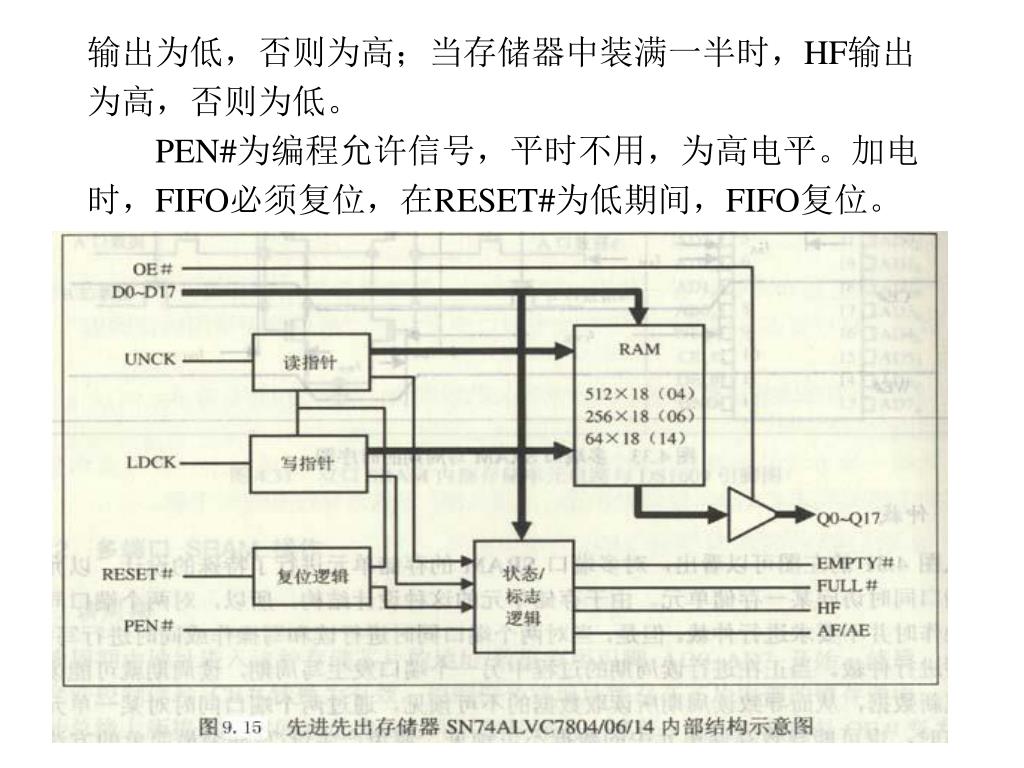

35. 4、先进先出存储器FIFO 先进先出存储器(FIFO)的主体是静态存储器，是一种允许 以不同速率进行读写操作的存储器，主要用作两种或多种速 度不匹配接口电路的中间缓冲。 图9.15是美国德州仪器公司生产的SN74ALVC7804/06/14 低功耗单向18位的FIFO结构图。其操作在装载时钟LDCK 和卸载时钟UNCK控制下同步进行。写入操作在LDCK的作 用下同步，读出操作在UNCK的作用下同步。 写入时，在LDCK的上升沿，数据写入这种FIFO；读出时， 在UNCK的上升沿，数据从这种FIFO读出，OE#为低。 FIFO的状态信号有FULL#、EMPTY#、HF和AF/AE，分 别表示存储器满、空、半满和几乎满/几乎空。当存储器为满 时， FULL#输出低，否则为高；当存储器空时， EMPTY#

36. 输出为低，否则为高；当存储器中装满一半时，HF输出输出为低，否则为高；当存储器中装满一半时，HF输出 为高，否则为低。 PEN#为编程允许信号，平时不用，为高电平。加电 时，FIFO必须复位，在RESET#为低期间，FIFO复位。

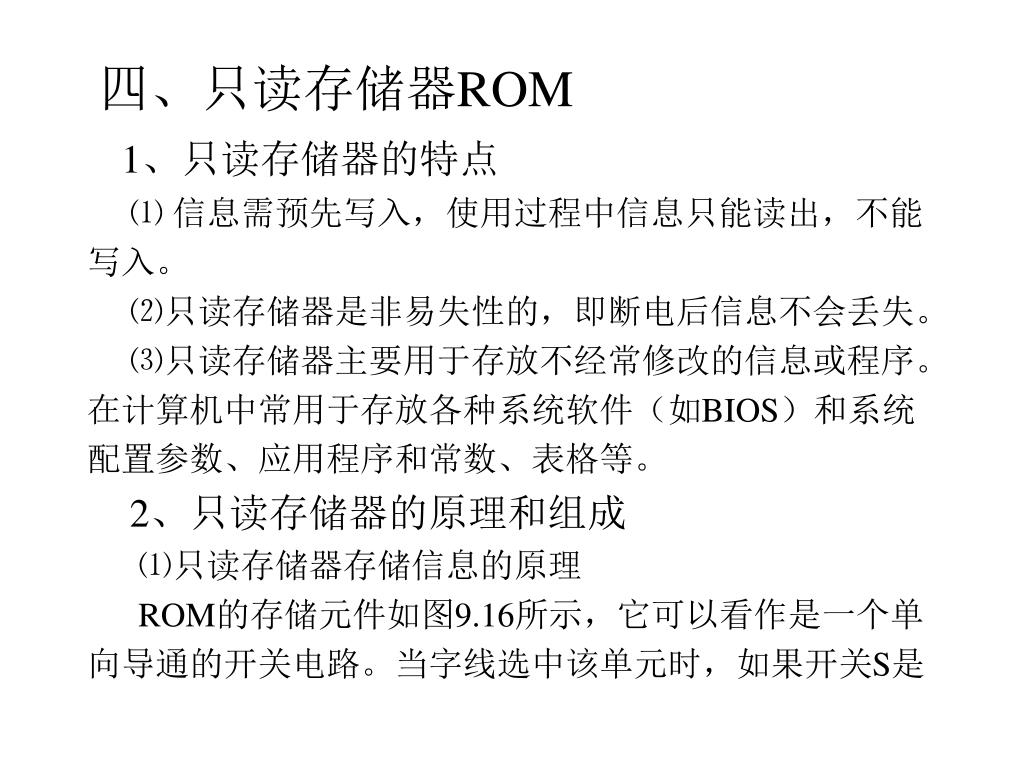

37. 四、只读存储器ROM 1、只读存储器的特点 ⑴ 信息需预先写入，使用过程中信息只能读出，不能 写入。 ⑵只读存储器是非易失性的，即断电后信息不会丢失。 ⑶只读存储器主要用于存放不经常修改的信息或程序。 在计算机中常用于存放各种系统软件（如BIOS）和系统 配置参数、应用程序和常数、表格等。 2、只读存储器的原理和组成 ⑴只读存储器存储信息的原理 ROM的存储元件如图9.16所示，它可以看作是一个单 向导通的开关电路。当字线选中该单元时，如果开关S是

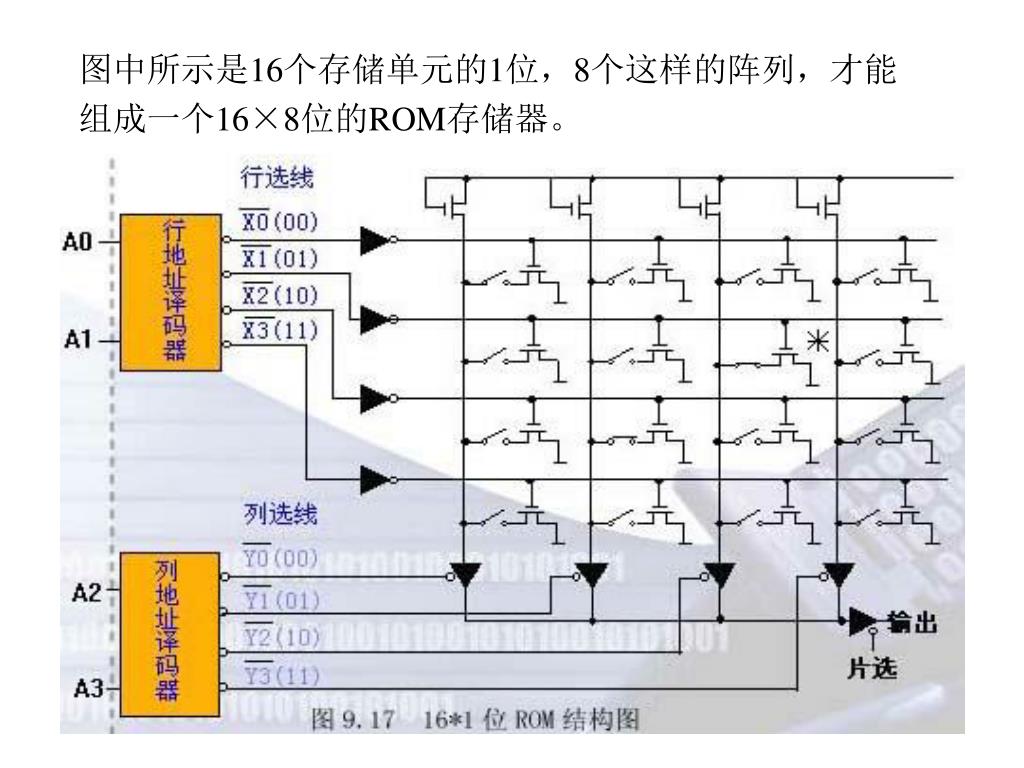

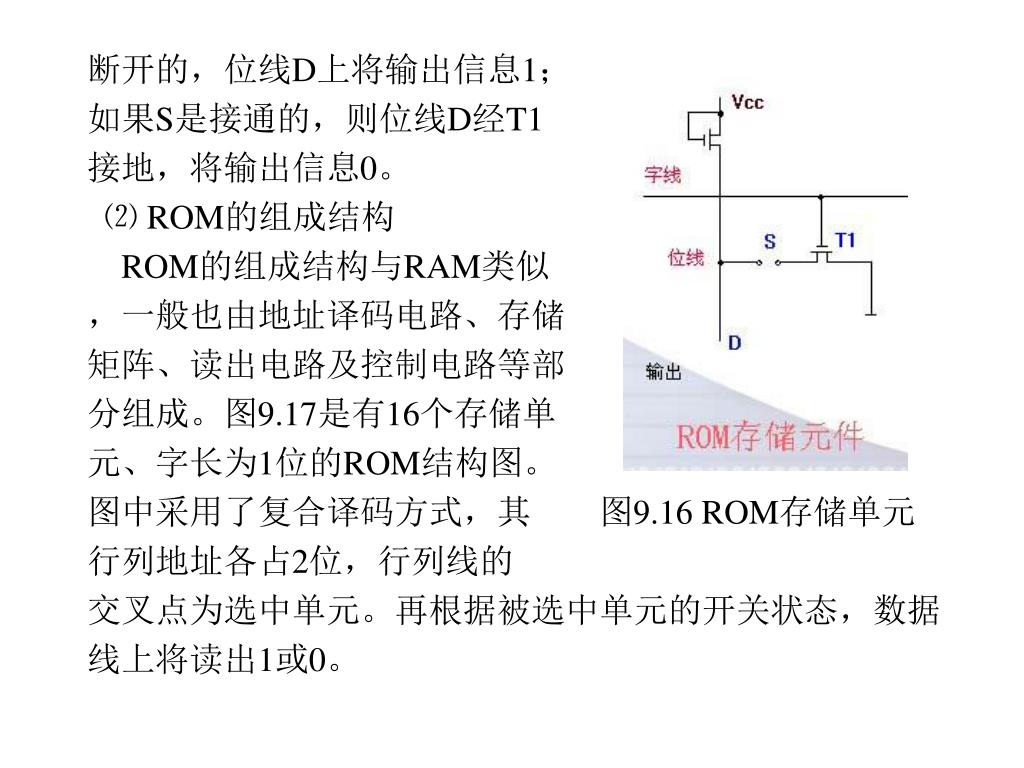

38. 断开的，位线D上将输出信息1； 如果S是接通的，则位线D经T1 接地，将输出信息0。 ⑵ ROM的组成结构 ROM的组成结构与RAM类似 ，一般也由地址译码电路、存储 矩阵、读出电路及控制电路等部 分组成。图9.17是有16个存储单 元、字长为1位的ROM结构图。 图中采用了复合译码方式，其 图9.16 ROM存储单元 行列地址各占2位，行列线的 交叉点为选中单元。再根据被选中单元的开关状态，数据 线上将读出1或0。

39. 图中所示是16个存储单元的1位，8个这样的阵列，才能图中所示是16个存储单元的1位，8个这样的阵列，才能 组成一个16×8位的ROM存储器。

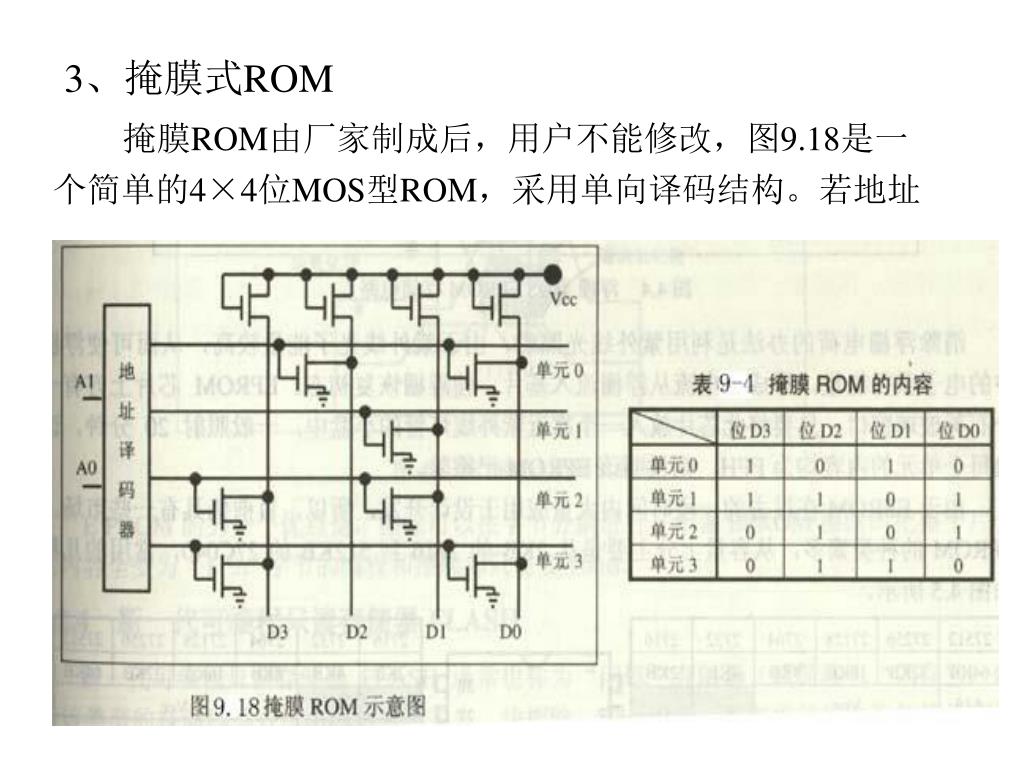

40. 3、掩膜式ROM 掩膜ROM由厂家制成后，用户不能修改，图9.18是一 个简单的4×4位MOS型ROM，采用单向译码结构。若地址

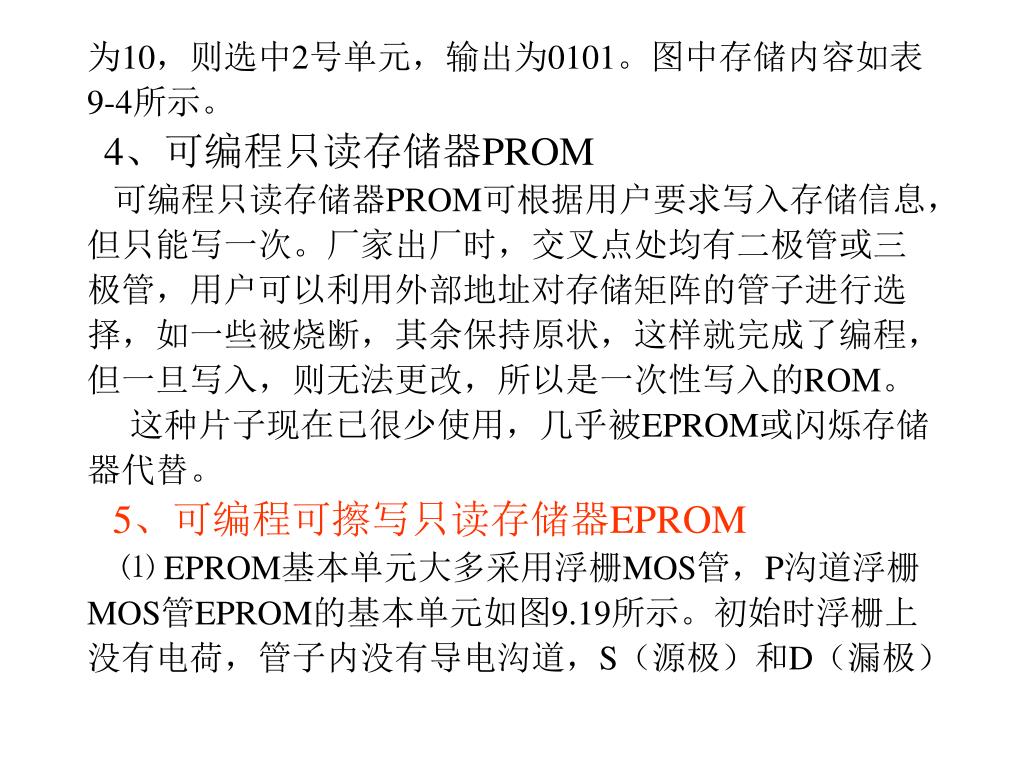

41. 为10，则选中2号单元，输出为0101。图中存储内容如表为10，则选中2号单元，输出为0101。图中存储内容如表 9-4所示。 4、可编程只读存储器PROM 可编程只读存储器PROM可根据用户要求写入存储信息， 但只能写一次。厂家出厂时，交叉点处均有二极管或三 极管，用户可以利用外部地址对存储矩阵的管子进行选 择，如一些被烧断，其余保持原状，这样就完成了编程， 但一旦写入，则无法更改，所以是一次性写入的ROM。 这种片子现在已很少使用，几乎被EPROM或闪烁存储 器代替。 5、可编程可擦写只读存储器EPROM ⑴ EPROM基本单元大多采用浮栅MOS管，P沟道浮栅 MOS管EPROM的基本单元如图9.19所示。初始时浮栅上 没有电荷，管子内没有导电沟道，S（源极）和D（漏极）

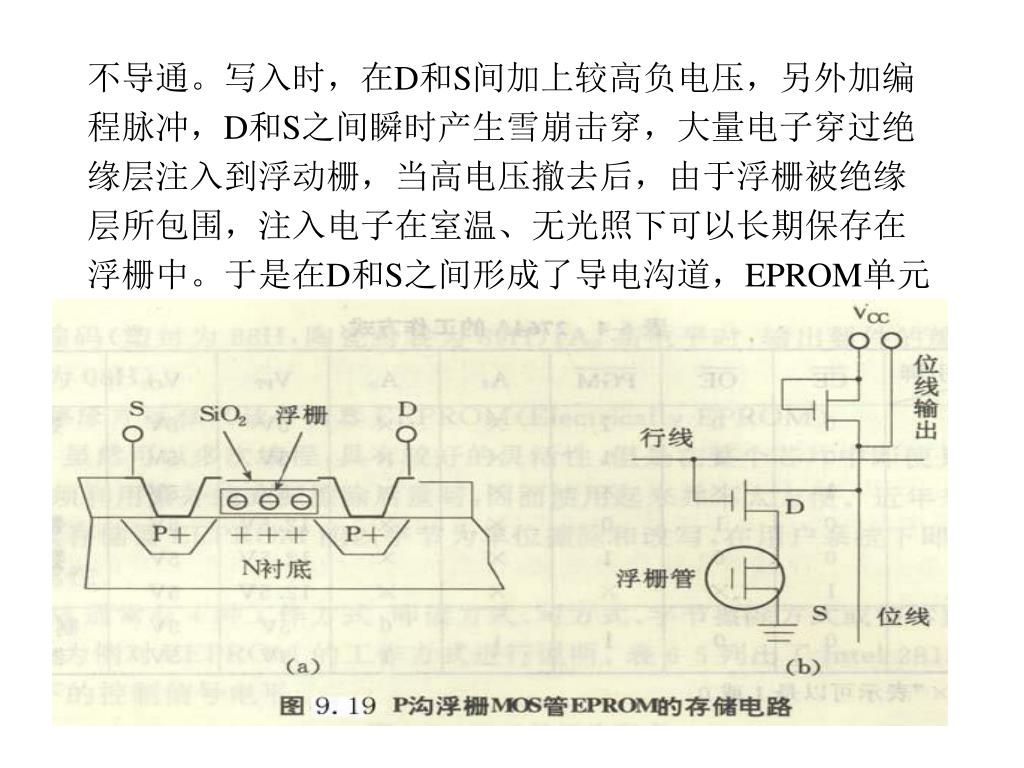

42. 不导通。写入时，在D和S间加上较高负电压，另外加编不导通。写入时，在D和S间加上较高负电压，另外加编 程脉冲，D和S之间瞬时产生雪崩击穿，大量电子穿过绝 缘层注入到浮动栅，当高电压撤去后，由于浮栅被绝缘 层所包围，注入电子在室温、无光照下可以长期保存在 浮栅中。于是在D和S之间形成了导电沟道，EPROM单元

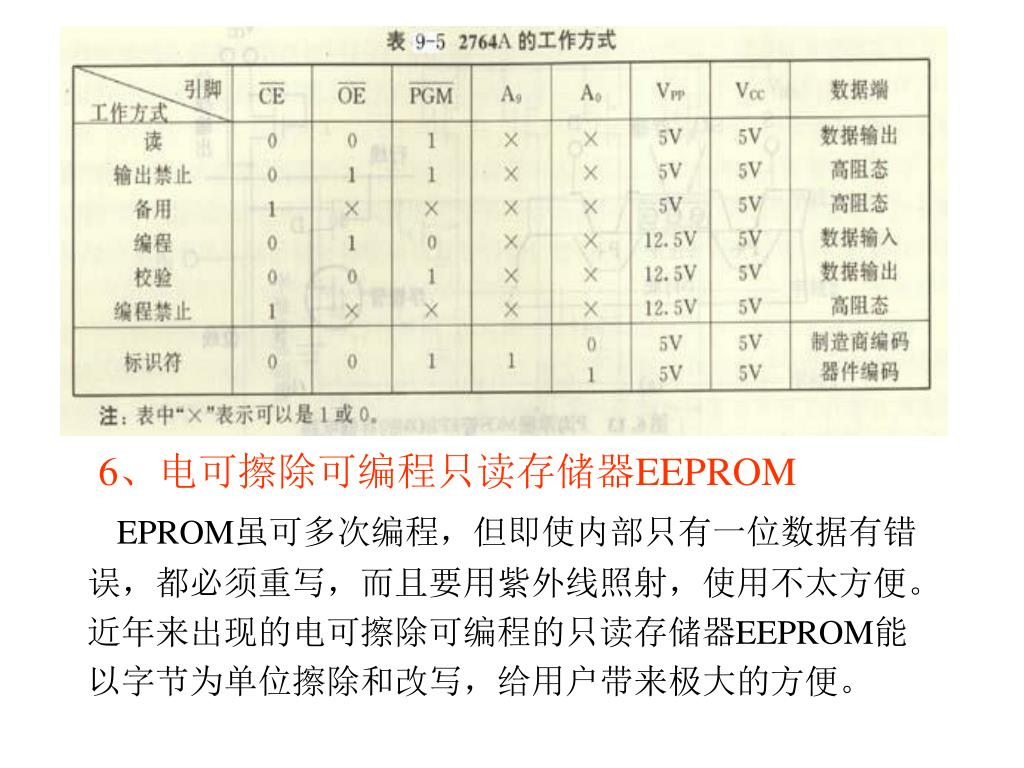

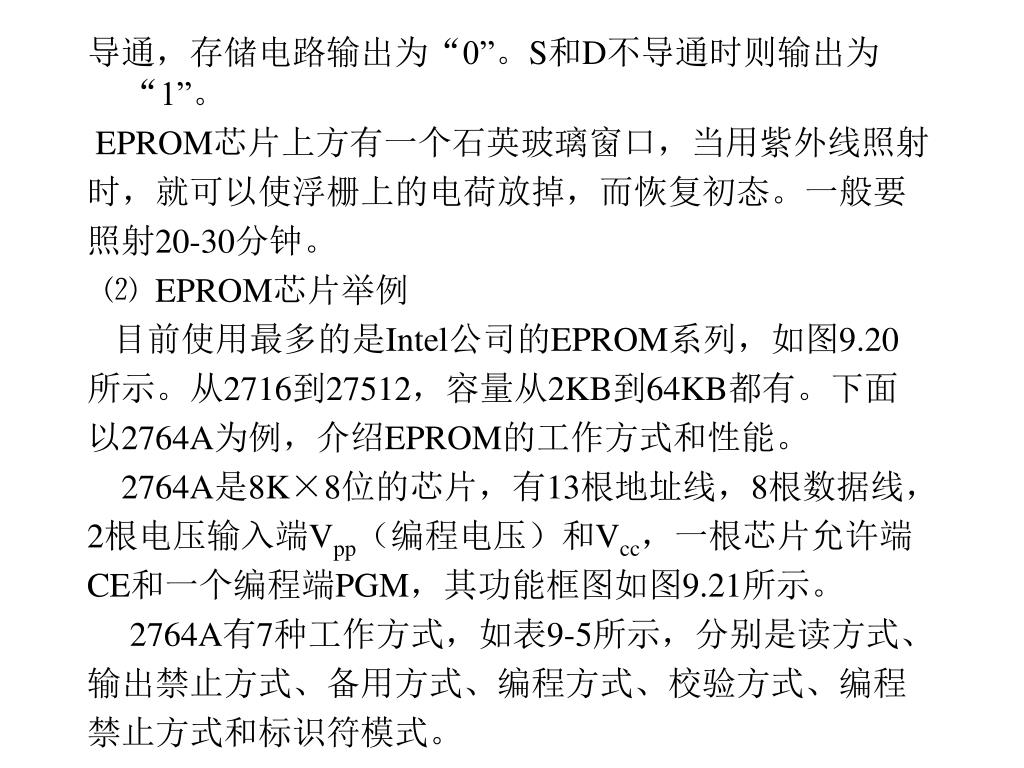

43. 导通，存储电路输出为“0”。S和D不导通时则输出为“1”。导通，存储电路输出为“0”。S和D不导通时则输出为“1”。 EPROM芯片上方有一个石英玻璃窗口，当用紫外线照射 时，就可以使浮栅上的电荷放掉，而恢复初态。一般要 照射20-30分钟。 ⑵ EPROM芯片举例 目前使用最多的是Intel公司的EPROM系列，如图9.20 所示。从2716到27512，容量从2KB到64KB都有。下面 以2764A为例，介绍EPROM的工作方式和性能。 2764A是8K×8位的芯片，有13根地址线，8根数据线， 2根电压输入端Vpp（编程电压）和Vcc，一根芯片允许端 CE和一个编程端PGM，其功能框图如图9.21所示。 2764A有7种工作方式，如表9-5所示，分别是读方式、 输出禁止方式、备用方式、编程方式、校验方式、编程 禁止方式和标识符模式。

45. 256 × 32 ×8

46. 6、电可擦除可编程只读存储器EEPROM EPROM虽可多次编程，但即使内部只有一位数据有错 误，都必须重写，而且要用紫外线照射，使用不太方便。 近年来出现的电可擦除可编程的只读存储器EEPROM能 以字节为单位擦除和改写，给用户带来极大的方便。

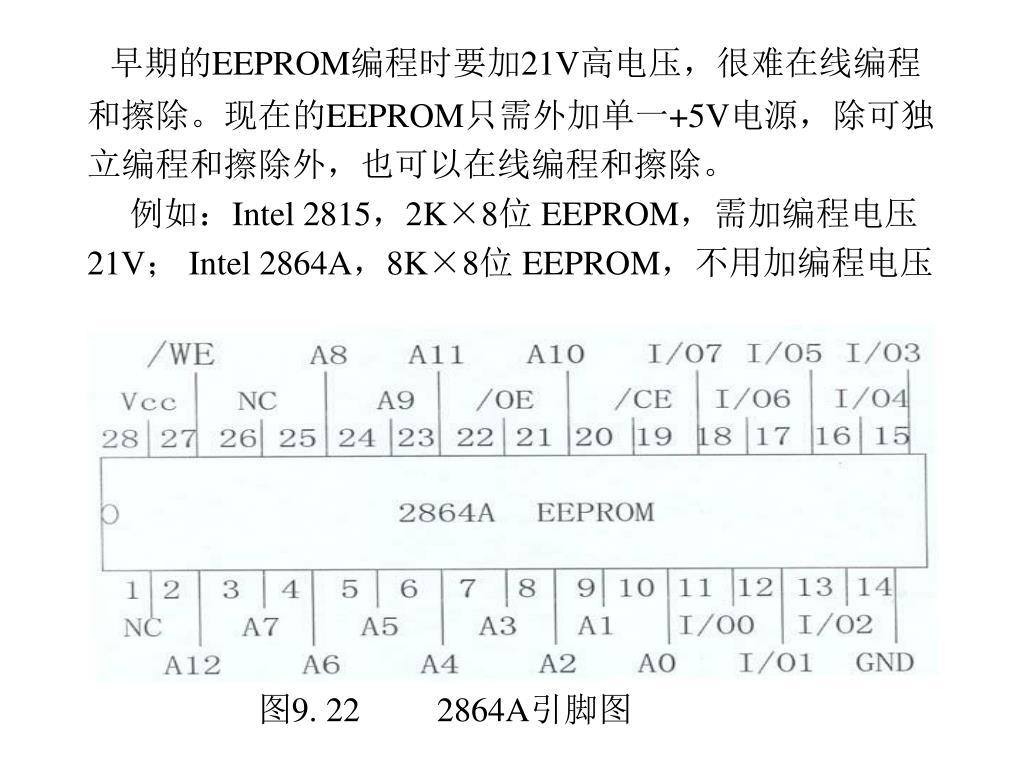

47. 早期的EEPROM编程时要加21V高电压，很难在线编程早期的EEPROM编程时要加21V高电压，很难在线编程 和擦除。现在的EEPROM只需外加单一+5V电源，除可独 立编程和擦除外，也可以在线编程和擦除。 例如：Intel 2815，2K×8位 EEPROM，需加编程电压 21V； Intel 2864A，8K×8位 EEPROM，不用加编程电压 图9. 22 2864A引脚图

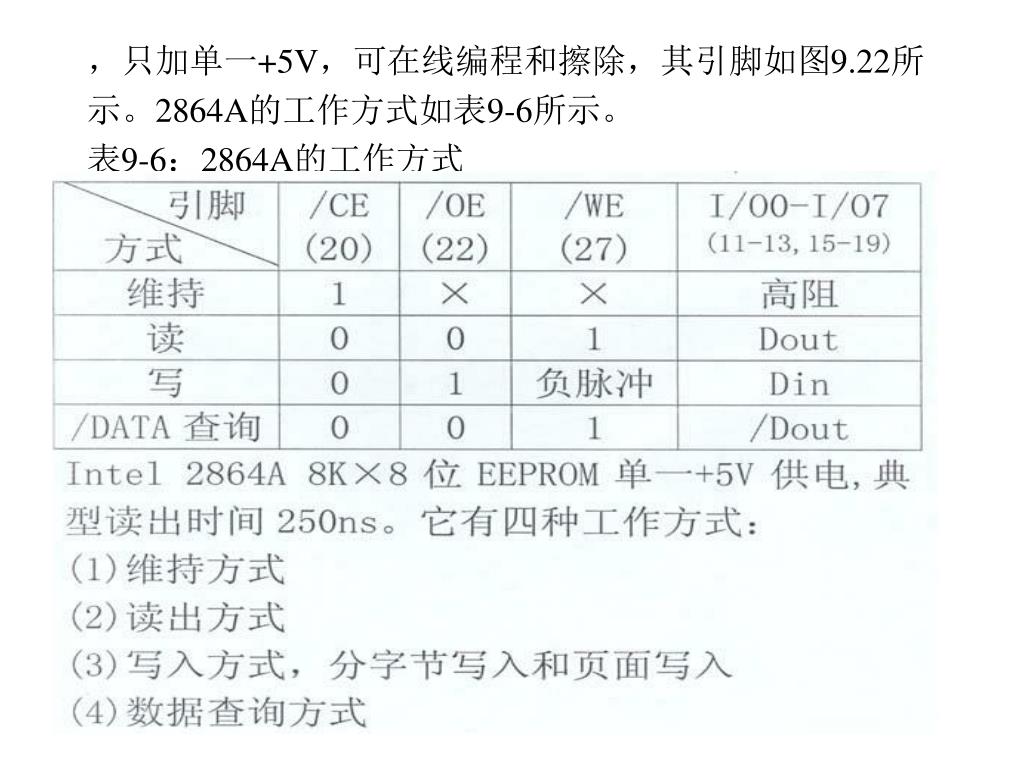

48. ，只加单一+5V，可在线编程和擦除，其引脚如图9.22所，只加单一+5V，可在线编程和擦除，其引脚如图9.22所 示。2864A的工作方式如表9-6所示。 表9-6：2864A的工作方式

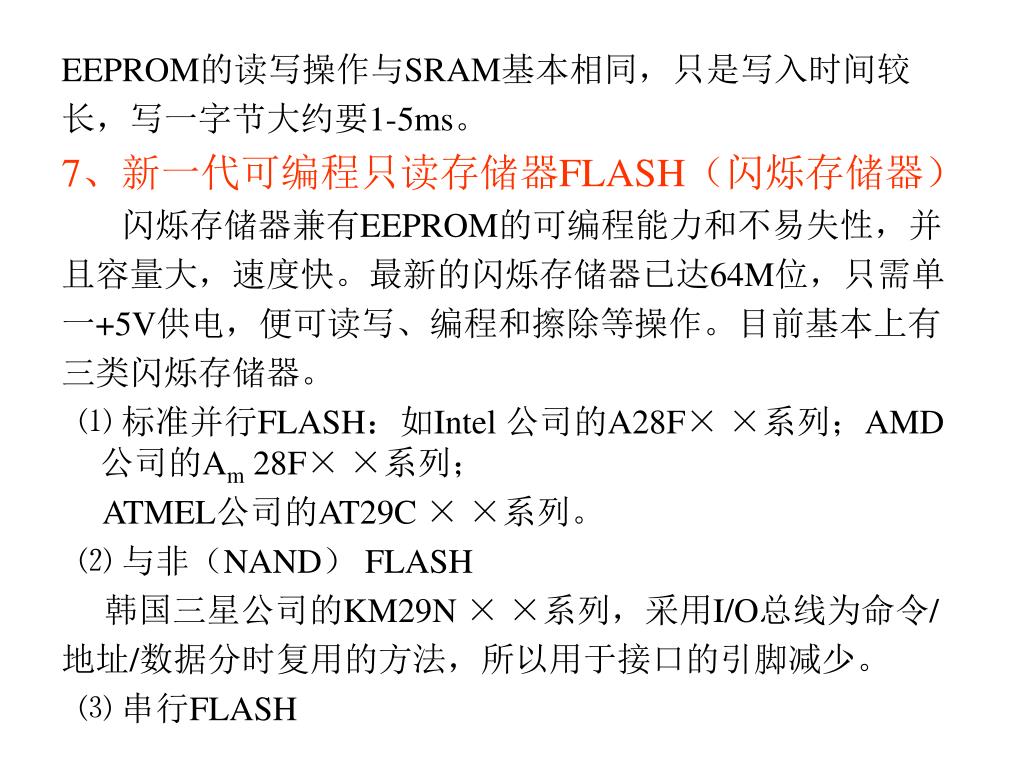

49. EEPROM的读写操作与SRAM基本相同，只是写入时间较EEPROM的读写操作与SRAM基本相同，只是写入时间较 长，写一字节大约要1-5ms。 7、新一代可编程只读存储器FLASH（闪烁存储器） 闪烁存储器兼有EEPROM的可编程能力和不易失性，并 且容量大，速度快。最新的闪烁存储器已达64M位，只需单 一+5V供电，便可读写、编程和擦除等操作。目前基本上有 三类闪烁存储器。 ⑴ 标准并行FLASH：如Intel 公司的A28F× ×系列；AMD公司的Am 28F× ×系列； ATMEL公司的AT29C × ×系列。 ⑵ 与非（NAND） FLASH 韩国三星公司的KM29N × ×系列，采用I/O总线为命令/ 地址/数据分时复用的方法，所以用于接口的引脚减少。 ⑶ 串行FLASH

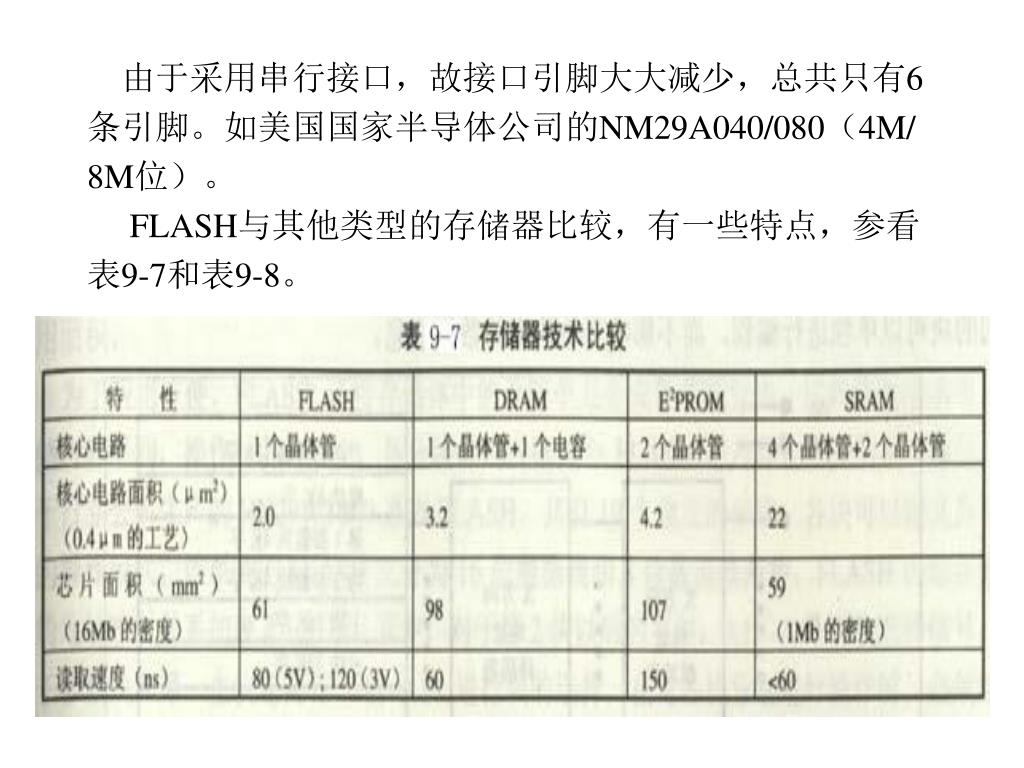

50. 由于采用串行接口，故接口引脚大大减少，总共只有6由于采用串行接口，故接口引脚大大减少，总共只有6 条引脚。如美国国家半导体公司的NM29A040/080（4M/ 8M位）。 FLASH与其他类型的存储器比较，有一些特点，参看 表9-7和表9-8。
