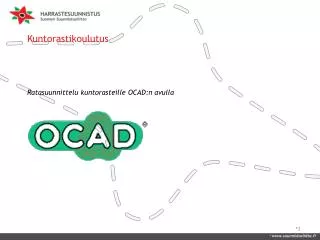

Kuntorastikoulutus Ratasuunnittelu kuntorasteille OCAD:n avulla
Ratasuunnittelun aloittaminen Ratasuunnittelu aloitetaan valitsemalla Ocad:n valikosta ”Tiedosto” -> ”Uusi”. Avautuvasta ”Uusi kartta” ikkunasta valitaan ”Suunnistuksen ratojen suunnittelu” Valitse symbolitiedosto kartan tulostusmittakaavan mukaan. Tarvittavat Suomessa käytettävät tiedostot löytyvät SSL:n internet-sivuilta kohdasta Materiaalit. Käyttämällä oikeita symbolitiedostoja vältytään ikäviltä yllätyksiltä mm. värimäärityksien ja symbolien kokojen suhteen.
Ratasuunnittelu / mittakaava Tarkistakaa uuden tiedoston asetukset Jotta ratamerkinnät olisivat oikean kokoiset ja ratojen pituudet tulisivat oikein mitattua, rata- ja karttatiedostossa on oltava sama karttamittakaava! Mikäli kartat tulostetaan suoraan ratasuunnittelutilasta, on tämä ensiarvoisen tärkeää.
Ratasuunnittelu / taustakuva • Ocad käyttää ratasuunnittelussa olemassa olevaa karttaa taustakuvana. Kartta valitaan ylävalikosta “Taustakuva” -> Avaa... • Tarkistakaa taustalle tuotavan kartan mittakaava
Ratasuunnittelu / symbolit • Symbolikirjasto poikkeaa hieman kartan piirtotilasta • Ratasuunnittelussa käytetään violetilla merkittyjä symboleita • Ratasuunnittelukohteiden lisääminen tapahtuu kuten OCAD:ssa yleensä • Ensimmäiseksi lisäät lähdön, rastipisteet ja maalin. • Tämän jälkeen lisäät viitoituksen viimeiseltä rastilta maaliin sekä myöskin muut viitoitukset. • Voit lisätä rastimääritteet, jotka tulostetaan yhdessä radan kanssa. • Voit lisätä radan nimen (radan nimen ja/tai sarjojen nimet). • Viestiratojen kohdalla lisäät kilpailunumerot. • Lopuksi lisäät muut kohteet, kuten kilpailun nimen, kielletyt alueet, ensiapu- ja, juomapisteet.
Ratasuunnittelu / symbolien kuvaus • Lähtöpaikka • Rasti • Rastimääritteen vasen yläkulma • Maali • Tapahtuman tiedot (teksti kirjoitetaan sopivaan paikkaan) • Viitoitukset • Rastimääritteiden peittävä tausta (valkoinen) • Kielletyn alueen reuna • Sarjatunnus (OCAD päivittää automaattisesti)
Ratasuunnittelu / kohteiden määrittely • Lähtöpaikkoja voi olla useita • Jokaiselle lähdölle oma tunnus • Maaleja voi olla myös useita • Jokaiselle maalille oma tunnus • Rastille annetaan leimasimissa oleva koodi • Samaa koodia ei voi käyttää useammalla rastilla
Ratasuunnittelu / kohteiden näkyminen • Kohteiden lisäystilassa • Esikatselutilassa
Ratasuunnittelu / rastimääritteet • Kohteiden ominaisuudet lisätään rastimääriteruudukon ao. ruudun napsauttamisella avautuvasta symbolikirjastosta • Rastimääritteet voidaan määritellä joko kuvallisiksi tai sanallisiksi. Kuvassa rastimääritteen vasemman yläkulman tunnuksen “A1” määrittely ja näkymät
Ratasuunnittelu / radan luonti • Uusi rata luodaan määrittelemällä sen nimi sekä muut tarvittavat asetukset. Tämän jälkeen lisätään ratakohteet. • Nimen ja muiden asetusten määrittely • 1. Ruudun oikean reunan ratamäärittelyosassa valitse Radat -välilehti. • 2. Paina Uusi -painiketta. Näkyviin tulee Rata -valintaikkuna. • 3. Syötä radan nimi ja asetukset ja paina OK.
Ratasuunnittelu / radan asetukset • Välilehdellä “Rata” on painike “asetukset”, jolla voidaan määritellä tarvittavat asetukse • Tulostetaanko myös rastikoodit • Tulostettavat tiedot (radan nimi, sarja) • Määritellään rastimääritteiden ruudun koko
Ratasuunnittelu / ratakohteet Ratakohteet tulee olla luotuina etukäteen. • Lisää lähtö, rastit, viitoitus maaliin ja maali. Lisätäksesi kohteen, kaksoisnäpäytä sitä ratamäärittelyosan kohdeluettelossa tai kaksoisnäpäytä kohdetta kartalla. Kun olet lisännyt kohteen, radan pituus lasketaan ja näytetään rastimääriteosassa.
Ratasuunnittelu / radan muokkaus • Radan rastiluettelossa on vaakasuuntainen pieni viiva, lisäysviiva, johon kohtaan uusi kohde lisätään. Jos painat poista -painiketta , viivan yläpuolella oleva kohde poistetaan. • Esikatselupainikkeella saat radan tulostettavan näköisenä näytölle • Rastinumerot (ja mahdolliset koodit) voi siirtää oikeille paikoilleen
Ratasuunnittelu / tulostaminen Tulostaminen suoraan ratasuunnittelutilasta (ei suositeltavaa) • Värien järjestys on väärä ja tulostuslaatu huomattavasti heikompaa, kuin viemällä radat tiedostoiksi ja liittämällä ne karttatiedostoon tulostusta varten (seuraava sivu). • Ratojen tulostusasetuksissa on useita vaihtoehtoja • Rastimääritteet voi tulostaa myös erikseen
Ratasuunnittelu / tiedoston vienti Suositeltava tapa tulostaa radat • Vie radat ratakohtaisiin tiedostoihin toiminnolla "Tiedosto => Vie ratakohtaiset kartat". OCAD 8 nimeää ne Cs_.ocd, esim. Cs_H21A.ocd. Tämän jälkeen rata voidaan yhdistää olemassa olevaan karttaan tulostamista tai tulostuspalvelua varten. • Ratatiedostojen liittäminen karttatiedostoon antaa paremmat mahdollisuudet esim. tulostettavien värien järjestyksen määrittelemiselle. • Toimenpide vaatii hieman pidemmälle menevää OCAD-osaamista. • Tutustukaa OCAD:n ohjeisiin tai kääntykää asiantuntijan puoleen. • Lisätietoja SSL:n sivuilta “Ratojen suunnittelu ja tulostus OCADilla” • Lisätietoja OCAD:n käytöstä osoitteesta http://www.ocad.com/en/howtos.htm
OCAD lisenssi ja hinnat • OCAD License Terms • Lisenssi oikeuttaa OCAD:n asentamisen ja käyttämisen vain yhdessä koneessa. • Jos OCAD:ia ei käytetä siinä koneessa, mihin se on asennettu, voidaan se poistaa ja asentaa toiselle koneelle. Yksi lisenssi oikeuttaa kuitenkin asentamisen vain yhdelle koneelle kerrallaan. • Pokkeuksena yllä olevaan sääntöön: Jos OCAD on asennettuna luokkahuoneistoon, voidaan se asentaa kaikkiin samassa luokassa oleviin koneisiin. • Ohjelman, avustustiedostojen ja ohjeiden kielikäännökset ja muokkaaminen ovat kiellettyjä. • Lisätietoja OCAD:n käytöstä osoitteesta http://www.ocad.com/en/howtos.htm
OCAD versiot ja hinnat (2007) • Versiot ja hinnat • OCAD 9 Standard • New license € 374 • Update from OCAD 8 € 245 • Update from any earlier version € 310 • OCAD 9 Professional • New license € 890 • Update from OCAD 8 Profes. € 632 • Upgrade from OCAD 8 Standard € 761 • Upgrade from OCAD 9 Standard € 568 • Upgrade from any ealier version € 826 • OCAD 9 Professional Academic • New license € 503 • Lisätilauksena seuralle 20% alennus hinnasta (alkaen toisesta lisenssistä). Ei koske aluejärjestöjä tai eri seurojen tilauksia.
