  1. Vorlesung: Betriebssysteme II 4. Quartal 2004 Studiengang Informatik FHDW

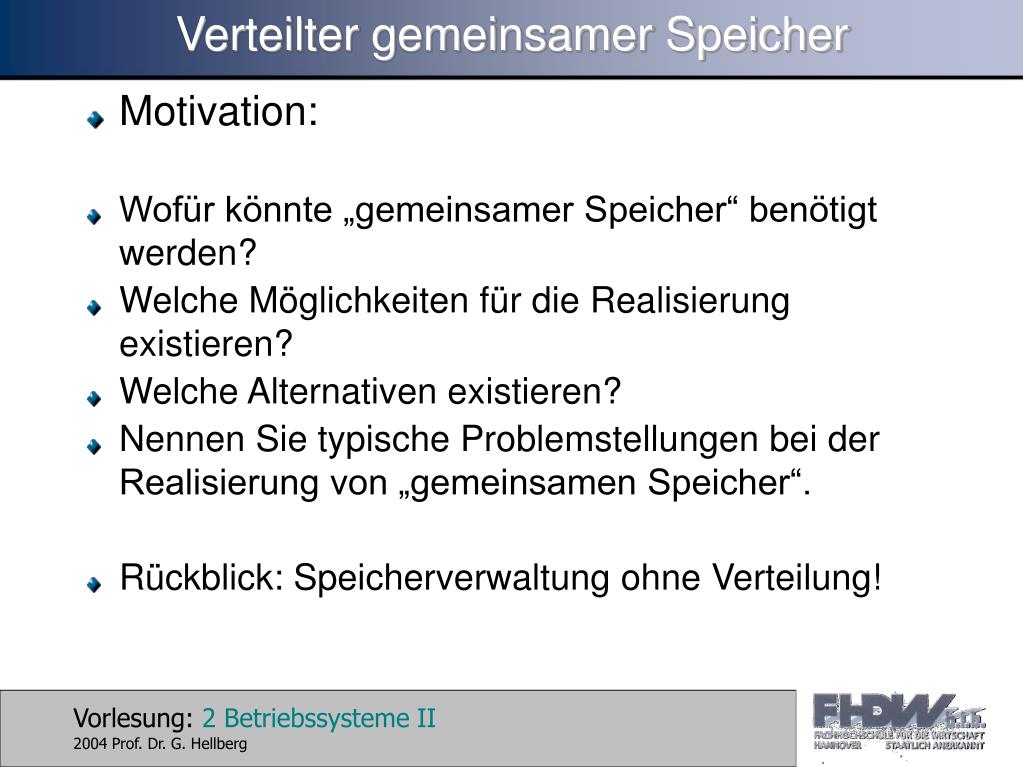

  2. Verteilter gemeinsamer Speicher • Motivation: • Wofür könnte „gemeinsamer Speicher“ benötigt werden? • Welche Möglichkeiten für die Realisierung existieren? • Welche Alternativen existieren? • Nennen Sie typische Problemstellungen bei der Realisierung von „gemeinsamen Speicher“. • Rückblick: Speicherverwaltung ohne Verteilung!

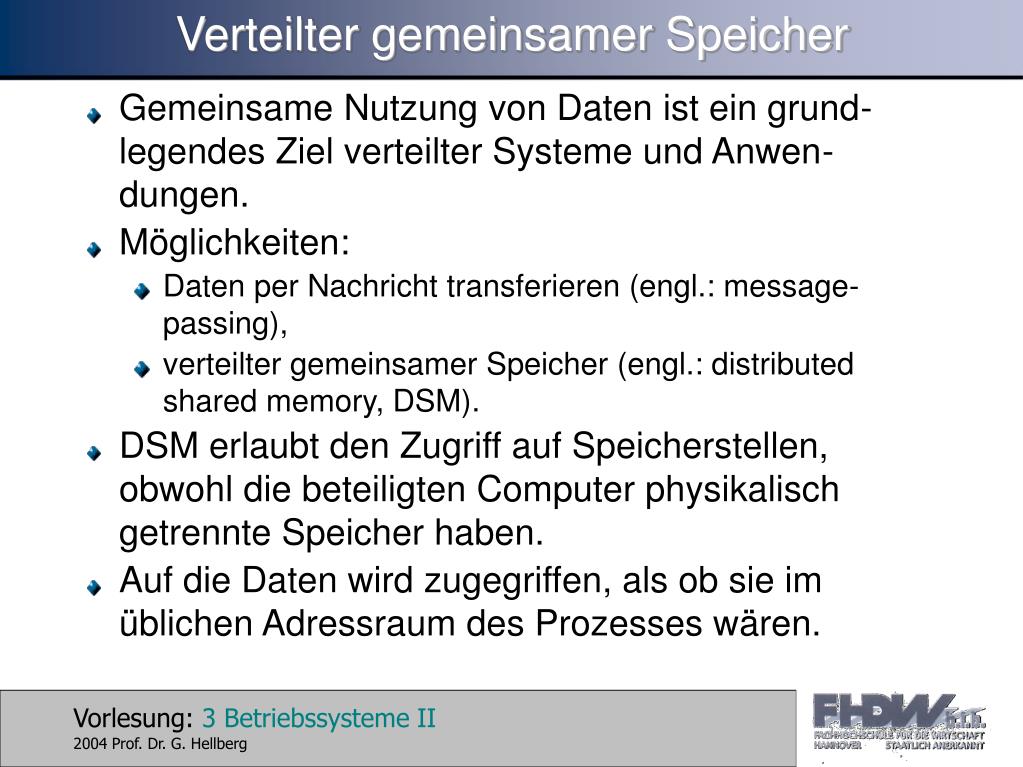

  3. Verteilter gemeinsamer Speicher • Gemeinsame Nutzung von Daten ist ein grund-legendes Ziel verteilter Systeme und Anwen-dungen. • Möglichkeiten: • Daten per Nachricht transferieren (engl.: message-passing), • verteilter gemeinsamer Speicher (engl.: distributed shared memory, DSM). • DSM erlaubt den Zugriff auf Speicherstellen, obwohl die beteiligten Computer physikalisch getrennte Speicher haben. • Auf die Daten wird zugegriffen, als ob sie im üblichen Adressraum des Prozesses wären.

  4. Verteilter gemeinsamer Speicher (2) • DSM verhält sich wie ein virtuelles Speichersystem, jedoch können Speicherseiten auch auf anderen Computern liegen. • DSM ist besonders für parallele und verteilte Algorithmen nützlich, in welchen gemeinsame Daten direkt referenziert werden. • Wird DSM nicht direkt durch die Hardware unterstützt, wird ein Laufzeitsystem benötigt, das auf dem lokalen Speicher der einzelnen Rechner aufsetzt.

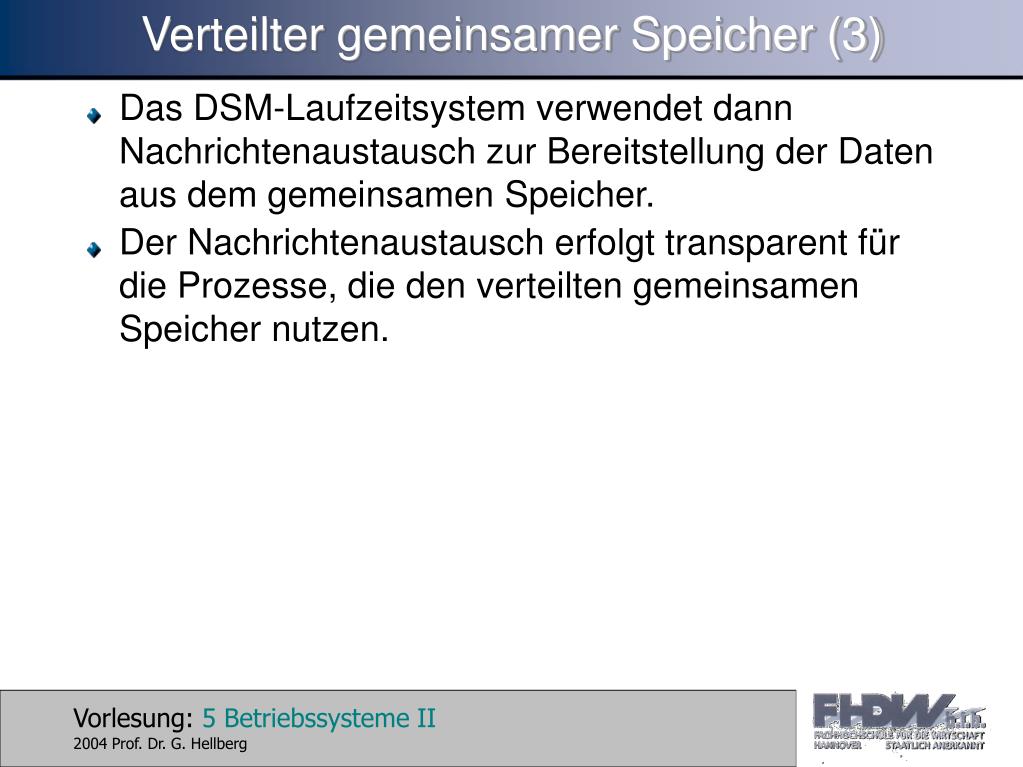

  5. Verteilter gemeinsamer Speicher (3) • Das DSM-Laufzeitsystem verwendet dann Nachrichtenaustausch zur Bereitstellung der Daten aus dem gemeinsamen Speicher. • Der Nachrichtenaustausch erfolgt transparent für die Prozesse, die den verteilten gemeinsamen Speicher nutzen.

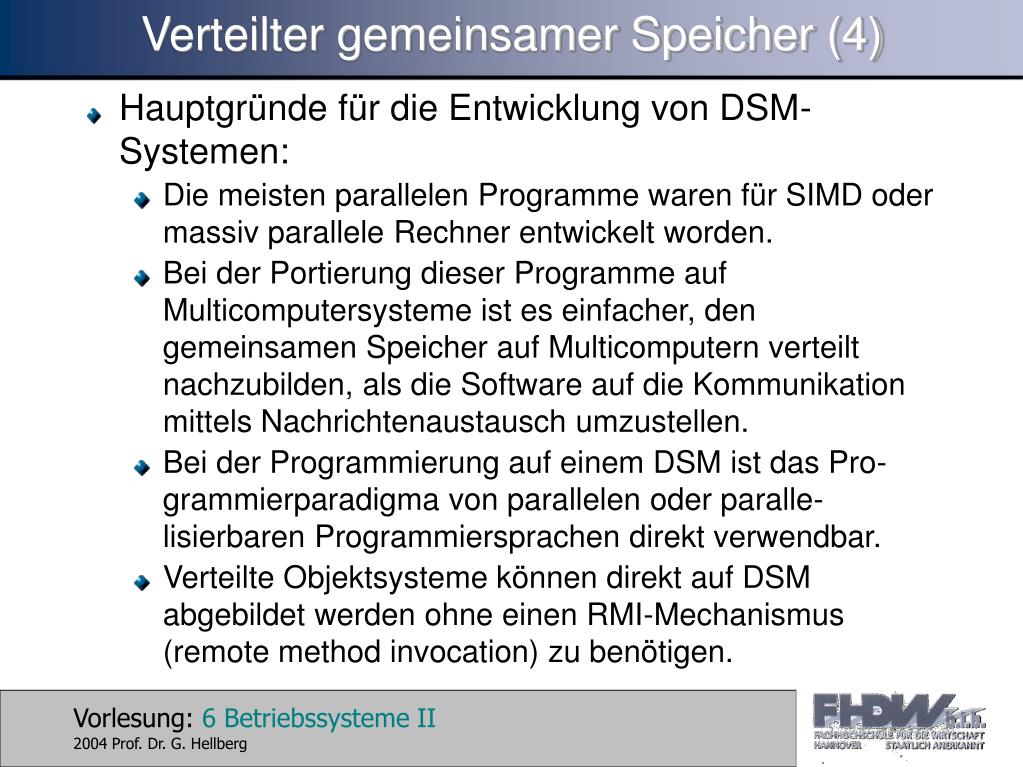

  6. Verteilter gemeinsamer Speicher (4) • Hauptgründe für die Entwicklung von DSM-Systemen: • Die meisten parallelen Programme waren für SIMD oder massiv parallele Rechner entwickelt worden. • Bei der Portierung dieser Programme auf Multicomputersysteme ist es einfacher, den gemeinsamen Speicher auf Multicomputern verteilt nachzubilden, als die Software auf die Kommunikation mittels Nachrichtenaustausch umzustellen. • Bei der Programmierung auf einem DSM ist das Pro-grammierparadigma von parallelen oder paralle-lisierbaren Programmiersprachen direkt verwendbar. • Verteilte Objektsysteme können direkt auf DSM abgebildet werden ohne einen RMI-Mechanismus (remote method invocation) zu benötigen.

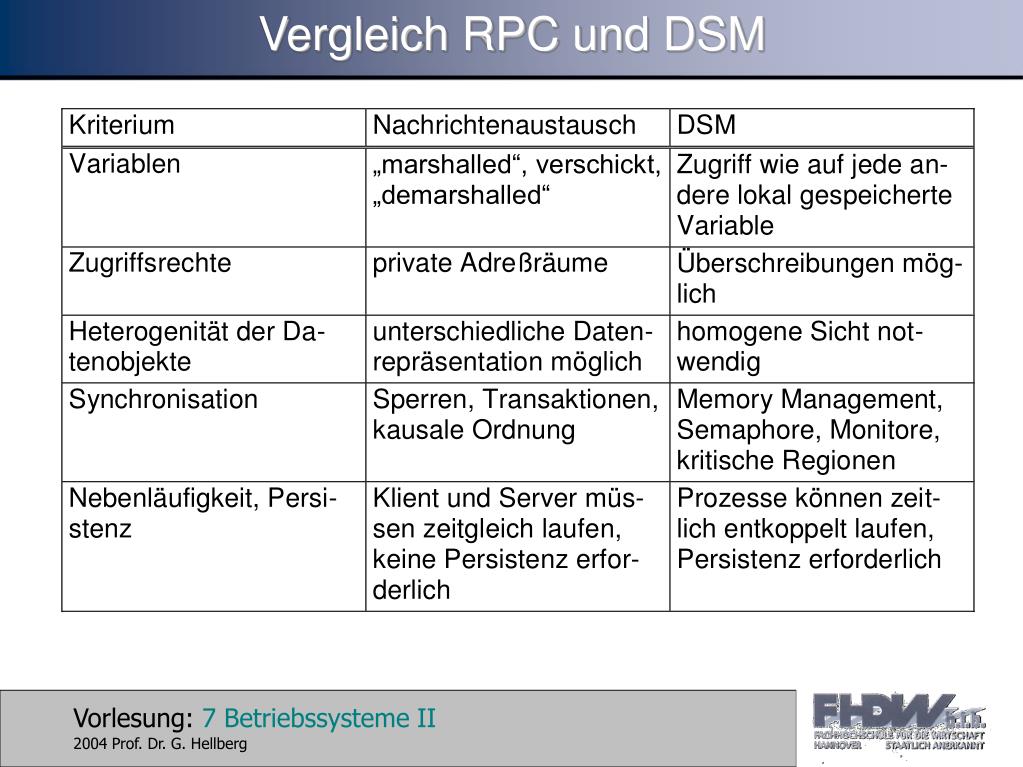

  7. Vergleich RPC und DSM

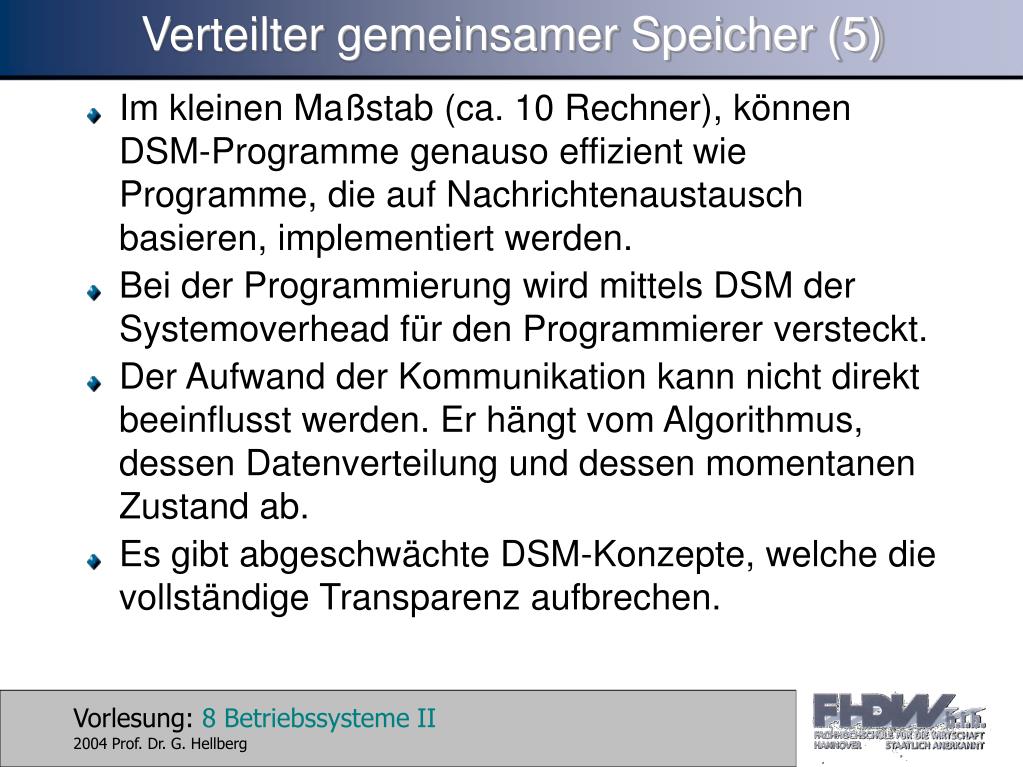

  8. Verteilter gemeinsamer Speicher (5) • Im kleinen Maßstab (ca. 10 Rechner), können DSM-Programme genauso effizient wie Programme, die auf Nachrichtenaustausch basieren, implementiert werden. • Bei der Programmierung wird mittels DSM der Systemoverhead für den Programmierer versteckt. • Der Aufwand der Kommunikation kann nicht direkt beeinflusst werden. Er hängt vom Algorithmus, dessen Datenverteilung und dessen momentanen Zustand ab. • Es gibt abgeschwächte DSM-Konzepte, welche die vollständige Transparenz aufbrechen.

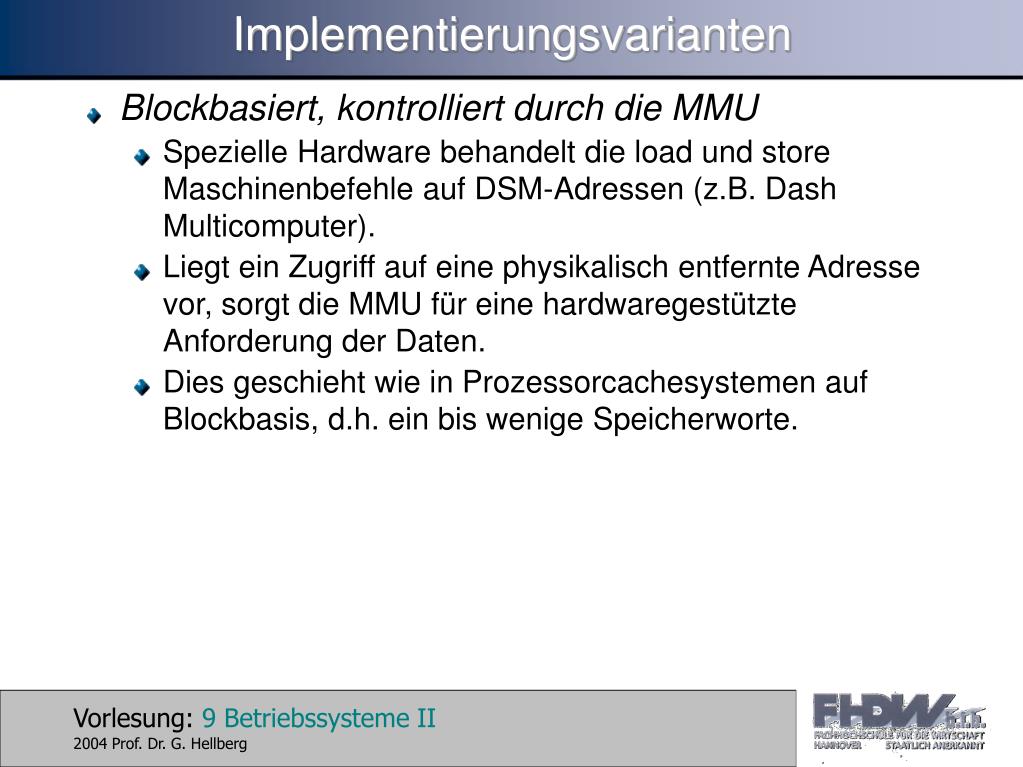

  9. Implementierungsvarianten • Blockbasiert, kontrolliert durch die MMU • Spezielle Hardware behandelt die load und store Maschinenbefehle auf DSM-Adressen (z.B. Dash Multicomputer). • Liegt ein Zugriff auf eine physikalisch entfernte Adresse vor, sorgt die MMU für eine hardwaregestützte Anforderung der Daten. • Dies geschieht wie in Prozessorcachesystemen auf Blockbasis, d.h. ein bis wenige Speicherworte.

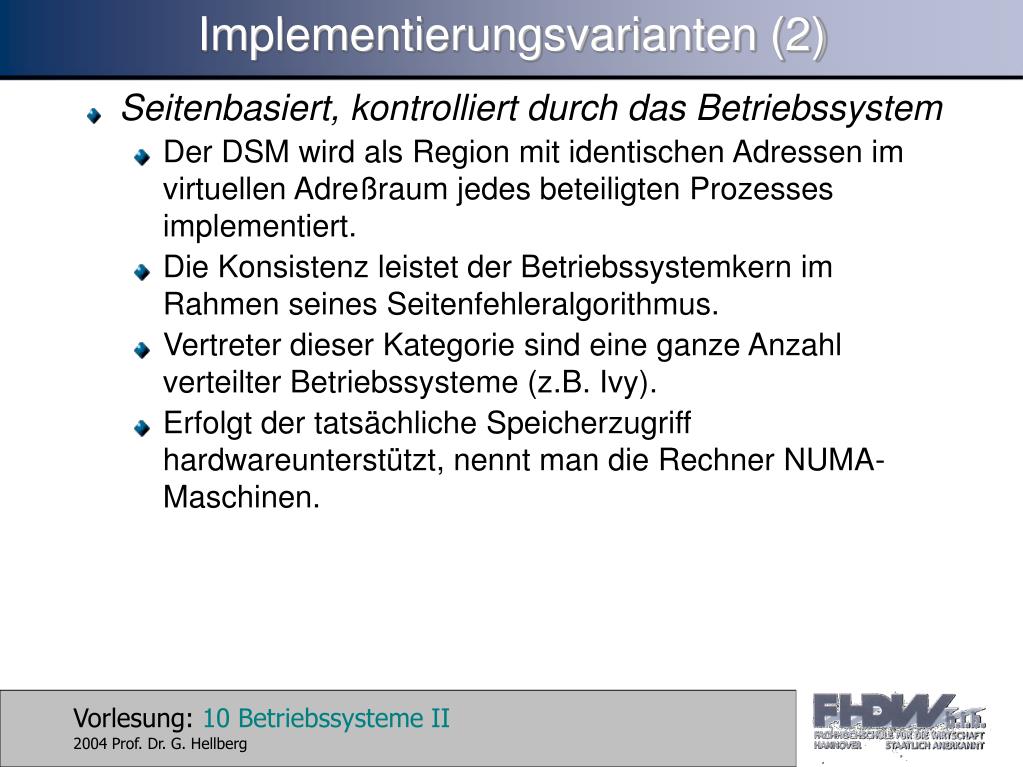

  10. Implementierungsvarianten (2) • Seitenbasiert, kontrolliert durch das Betriebssystem • Der DSM wird als Region mit identischen Adressen im virtuellen Adreßraum jedes beteiligten Prozesses implementiert. • Die Konsistenz leistet der Betriebssystemkern im Rahmen seines Seitenfehleralgorithmus. • Vertreter dieser Kategorie sind eine ganze Anzahl verteilter Betriebssysteme (z.B. Ivy). • Erfolgt der tatsächliche Speicherzugriff hardwareunterstützt, nennt man die Rechner NUMA-Maschinen.

  11. Implementierungsvarianten (3) • Objektbasiert, kontrolliert durch ein Laufzeitsystem • Nicht der gesamte Speicher wird transparent zugreifbar gehalten • Gemeinsame Variablen werden speziell behandelt. • Sie sind dazu vom Programmierer speziell zu kennzeichnen (z.B. Munin). • Einige verteilte, objektorientierte Sprachen/-erweite-rungen oder Koordinationssprachen, wie Linda, implementieren DSM durch Bibliotheksaufrufe an ein Laufzeitsystem. • Die DSM-Aufrufe werden vom Compiler an den entsprechenden Stellen automatisch eingesetzt.

  12. Spektrum von Shared-Memory-Ansätzen

  13. Konsistenzmodelle • Um bei DSM verschiedene Kopien einer Speichereinheit ohne großen Aufwand konsistent zu halten, muss man auf mehrere schreibbare Kopien verzichten. • Die Leistung geht dann bei nebenläufigen Schreibzugriffen zurück. • Bei hardwarebasierten Systemen ist dies sekundär. • Bei Systemen mit Netzwerkkommunikation kann man aus Effizienzgründen oft nicht auf mehrere schreibbare Kopien verzichten. • Daraus folgt ein erhöhter Aufwand, Konsistenz zu wahren. • Um die semantischen Konsistenzeigenschaften zu beschreiben, definiert man Konsistenzmodelle.

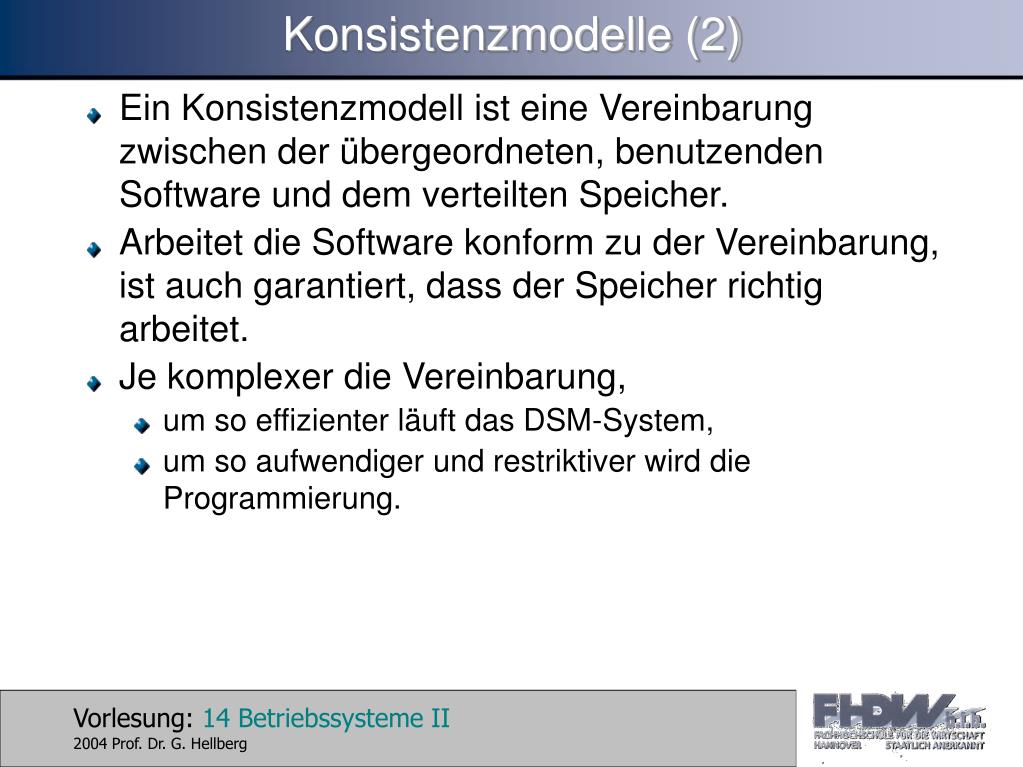

  14. Konsistenzmodelle (2) • Ein Konsistenzmodell ist eine Vereinbarung zwischen der übergeordneten, benutzenden Software und dem verteilten Speicher. • Arbeitet die Software konform zu der Vereinbarung, ist auch garantiert, dass der Speicher richtig arbeitet. • Je komplexer die Vereinbarung, • um so effizienter läuft das DSM-System, • um so aufwendiger und restriktiver wird die Programmierung.

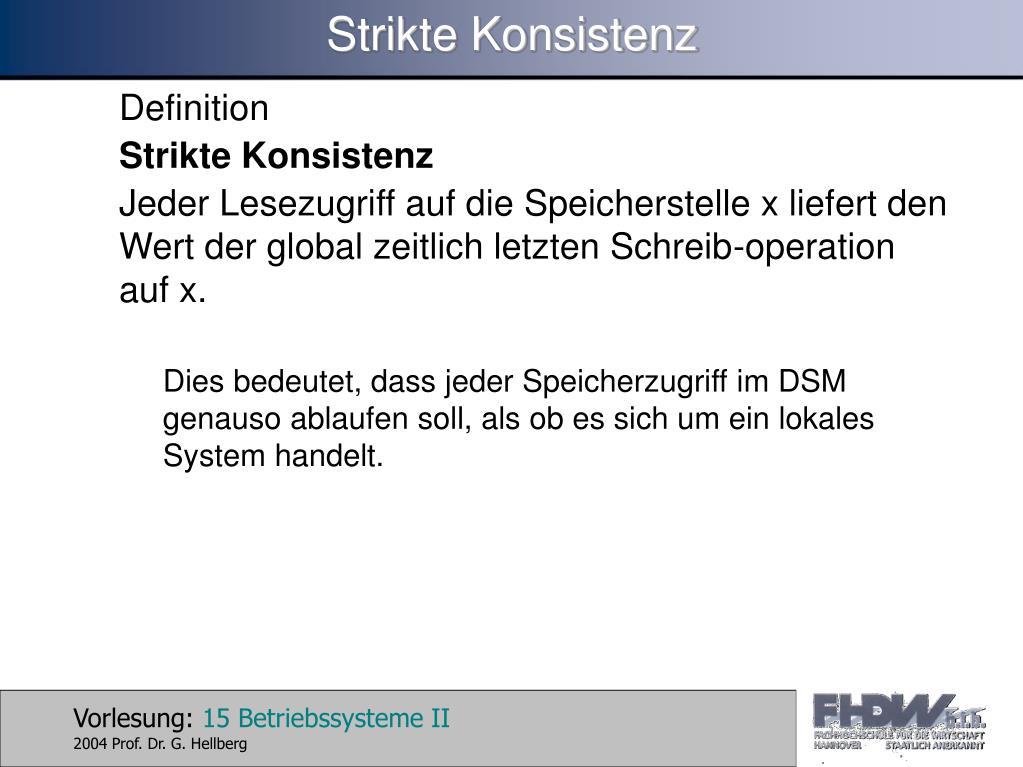

  15. Strikte Konsistenz Definition Strikte Konsistenz Jeder Lesezugriff auf die Speicherstelle x liefert den Wert der global zeitlich letzten Schreib-operation auf x. Dies bedeutet, dass jeder Speicherzugriff im DSM genauso ablaufen soll, als ob es sich um ein lokales System handelt.

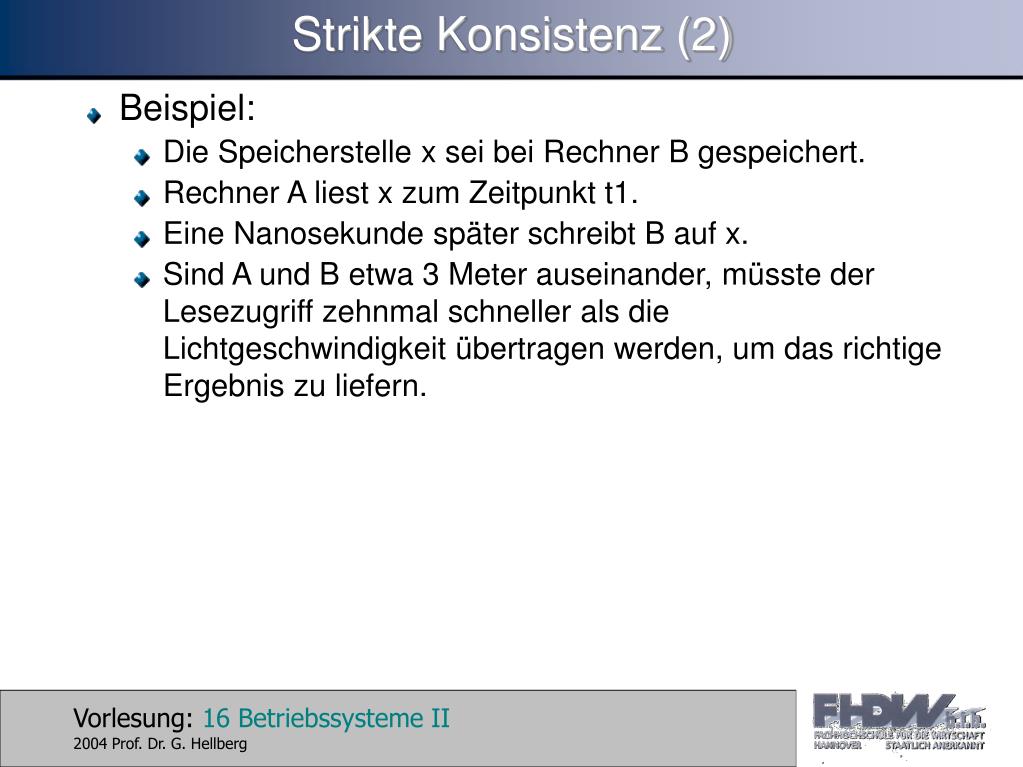

  16. Strikte Konsistenz (2) • Beispiel: • Die Speicherstelle x sei bei Rechner B gespeichert. • Rechner A liest x zum Zeitpunkt t1. • Eine Nanosekunde später schreibt B auf x. • Sind A und B etwa 3 Meter auseinander, müsste der Lesezugriff zehnmal schneller als die Lichtgeschwindigkeit übertragen werden, um das richtige Ergebnis zu liefern.

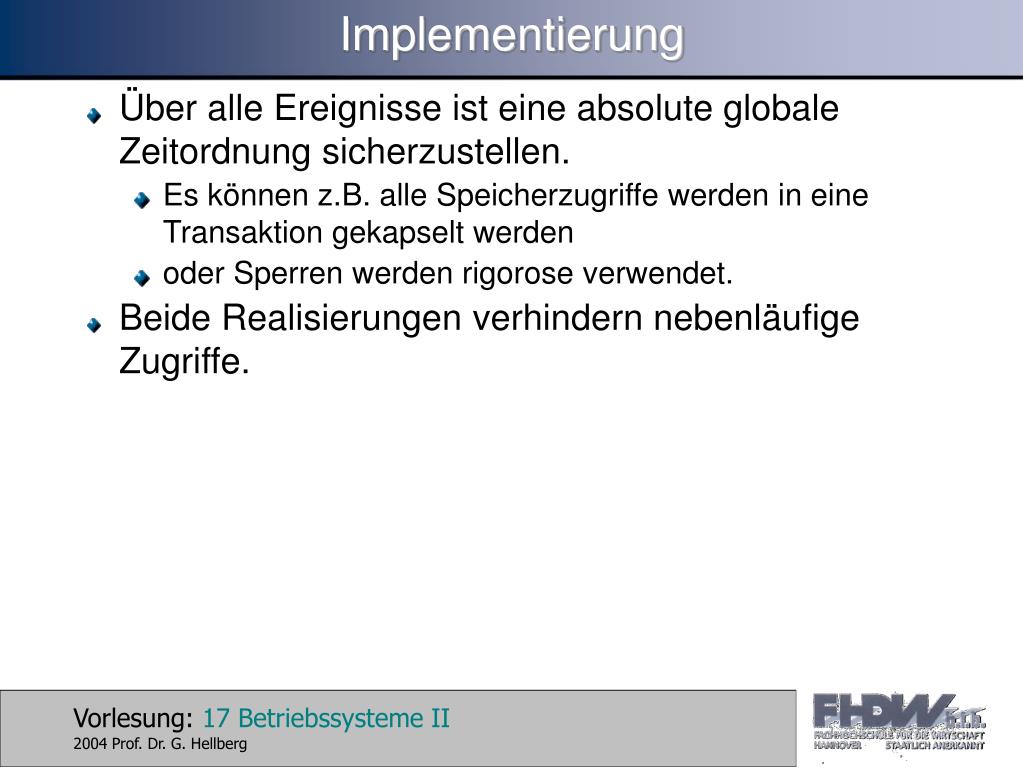

  17. Implementierung • Über alle Ereignisse ist eine absolute globale Zeitordnung sicherzustellen. • Es können z.B. alle Speicherzugriffe werden in eine Transaktion gekapselt werden • oder Sperren werden rigorose verwendet. • Beide Realisierungen verhindern nebenläufige Zugriffe.

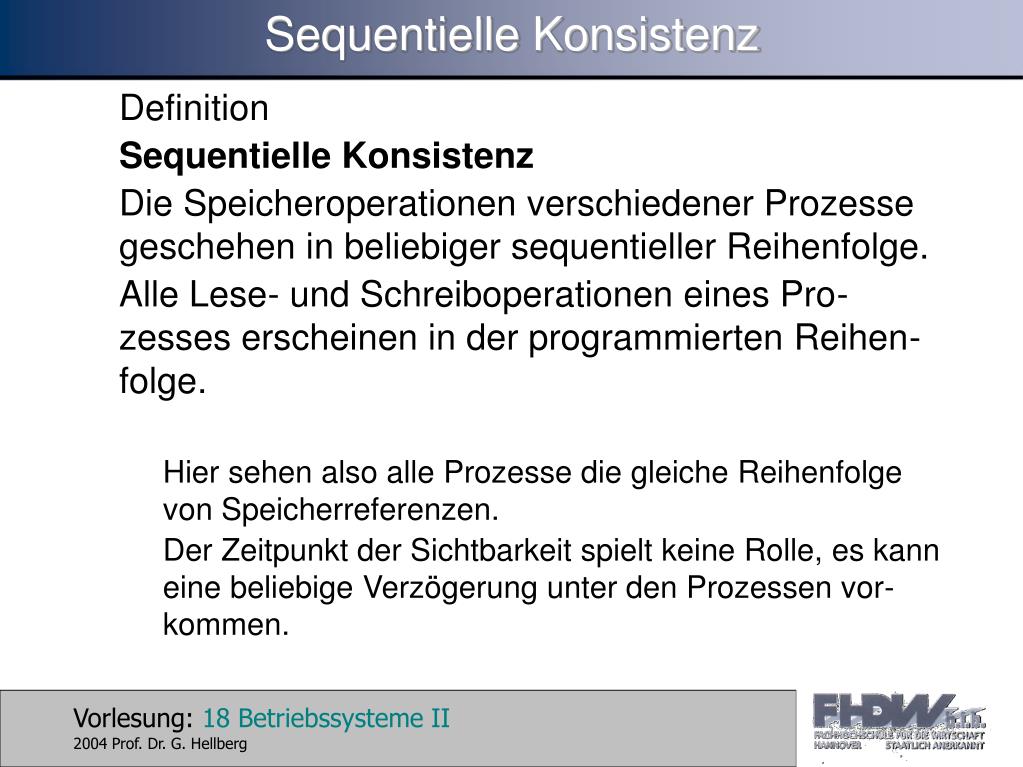

  18. Sequentielle Konsistenz Definition Sequentielle Konsistenz Die Speicheroperationen verschiedener Prozesse geschehen in beliebiger sequentieller Reihenfolge. Alle Lese- und Schreiboperationen eines Pro-zesses erscheinen in der programmierten Reihen-folge. Hier sehen also alle Prozesse die gleiche Reihenfolge von Speicherreferenzen. Der Zeitpunkt der Sichtbarkeit spielt keine Rolle, es kann eine beliebige Verzögerung unter den Prozessen vor-kommen.

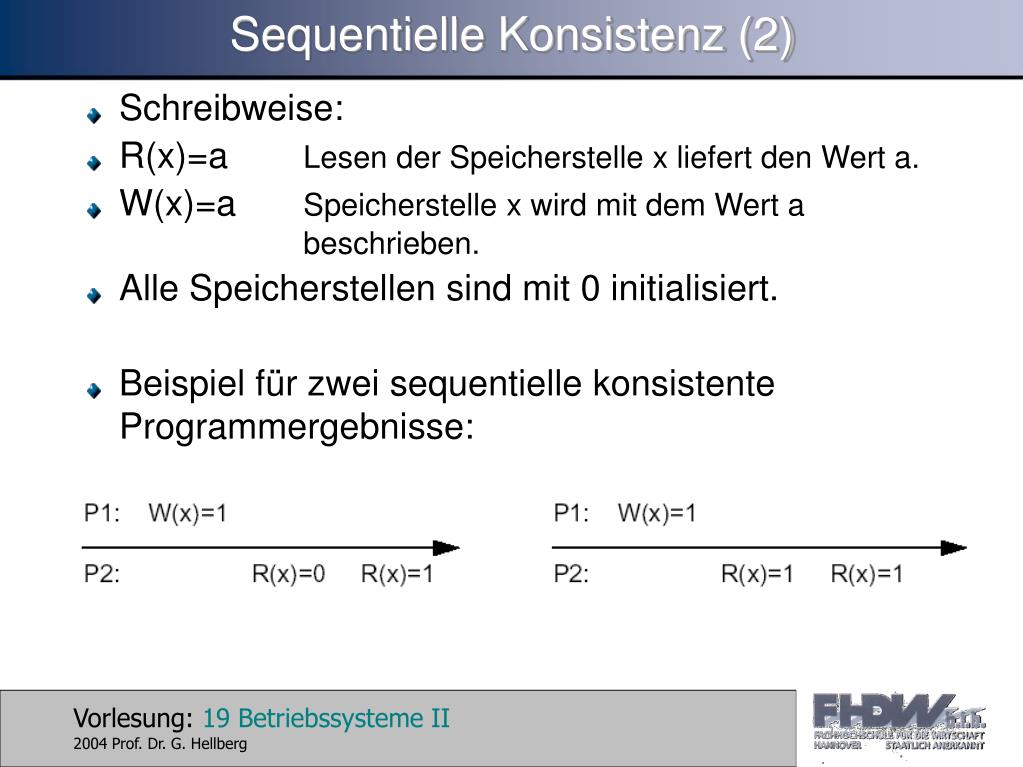

  19. Sequentielle Konsistenz (2) • Schreibweise: • R(x)=a Lesen der Speicherstelle x liefert den Wert a. • W(x)=a Speicherstelle x wird mit dem Wert a beschrieben. • Alle Speicherstellen sind mit 0 initialisiert. • Beispiel für zwei sequentielle konsistente Programmergebnisse:

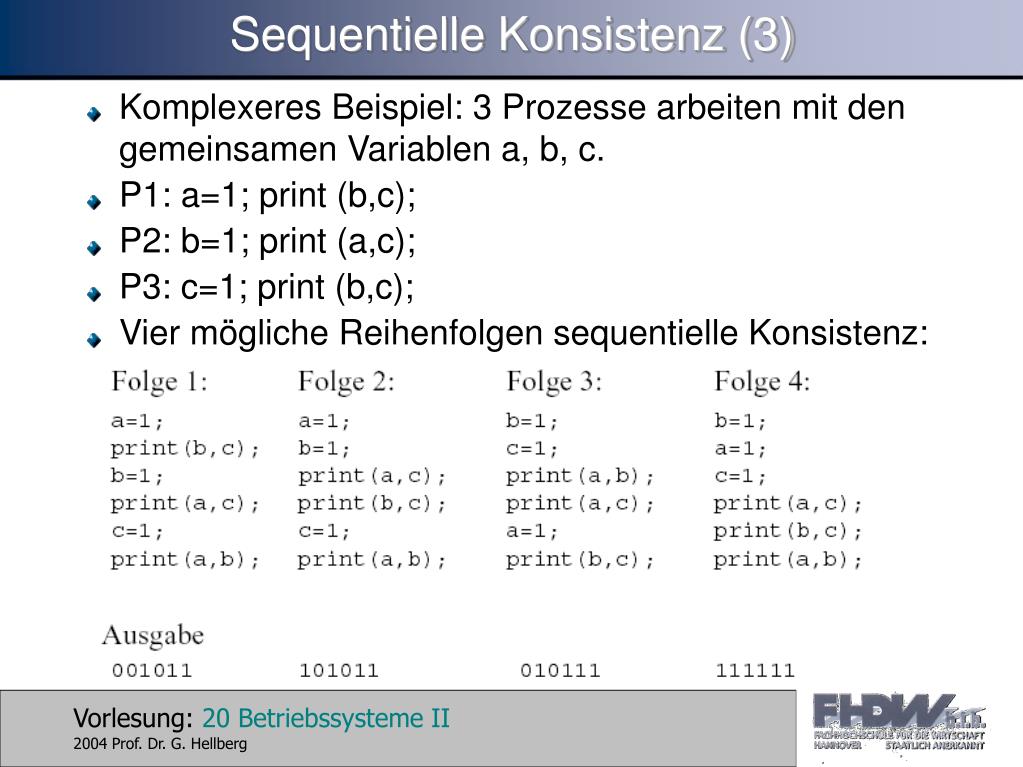

  20. Sequentielle Konsistenz (3) • Komplexeres Beispiel: 3 Prozesse arbeiten mit den gemeinsamen Variablen a, b, c. • P1: a=1; print (b,c); • P2: b=1; print (a,c); • P3: c=1; print (b,c); • Vier mögliche Reihenfolgen sequentielle Konsistenz:

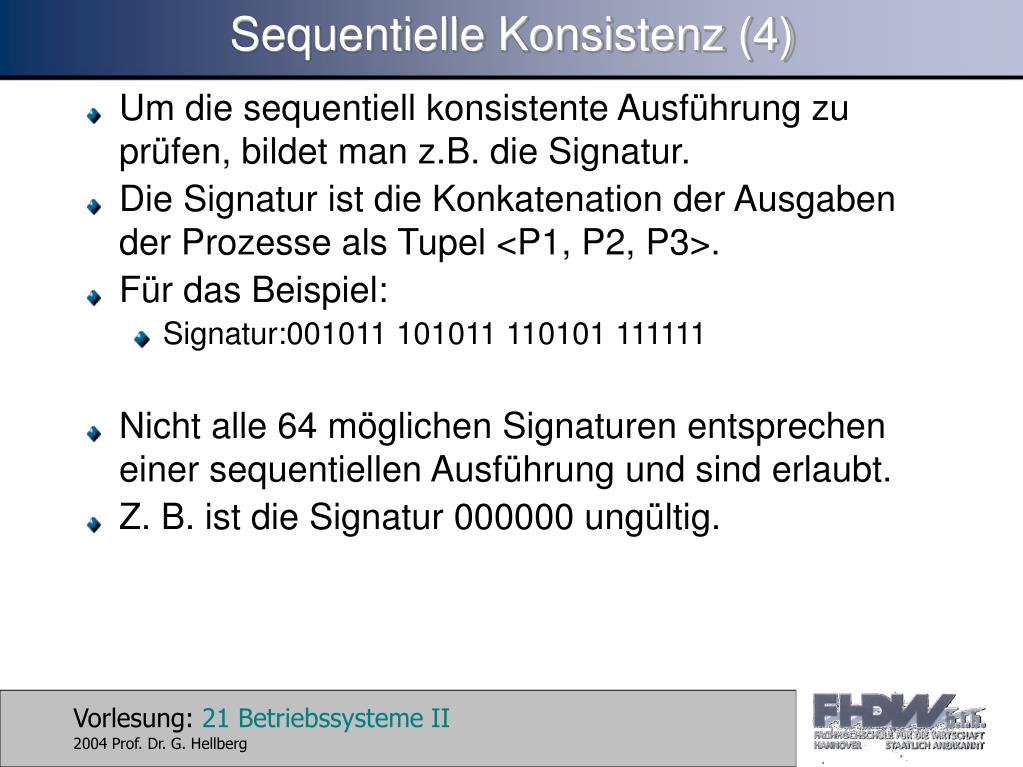

  21. Sequentielle Konsistenz (4) • Um die sequentiell konsistente Ausführung zu prüfen, bildet man z.B. die Signatur. • Die Signatur ist die Konkatenation der Ausgaben der Prozesse als Tupel <P1, P2, P3>. • Für das Beispiel: • Signatur:001011 101011 110101 111111 • Nicht alle 64 möglichen Signaturen entsprechen einer sequentiellen Ausführung und sind erlaubt. • Z. B. ist die Signatur 000000 ungültig.

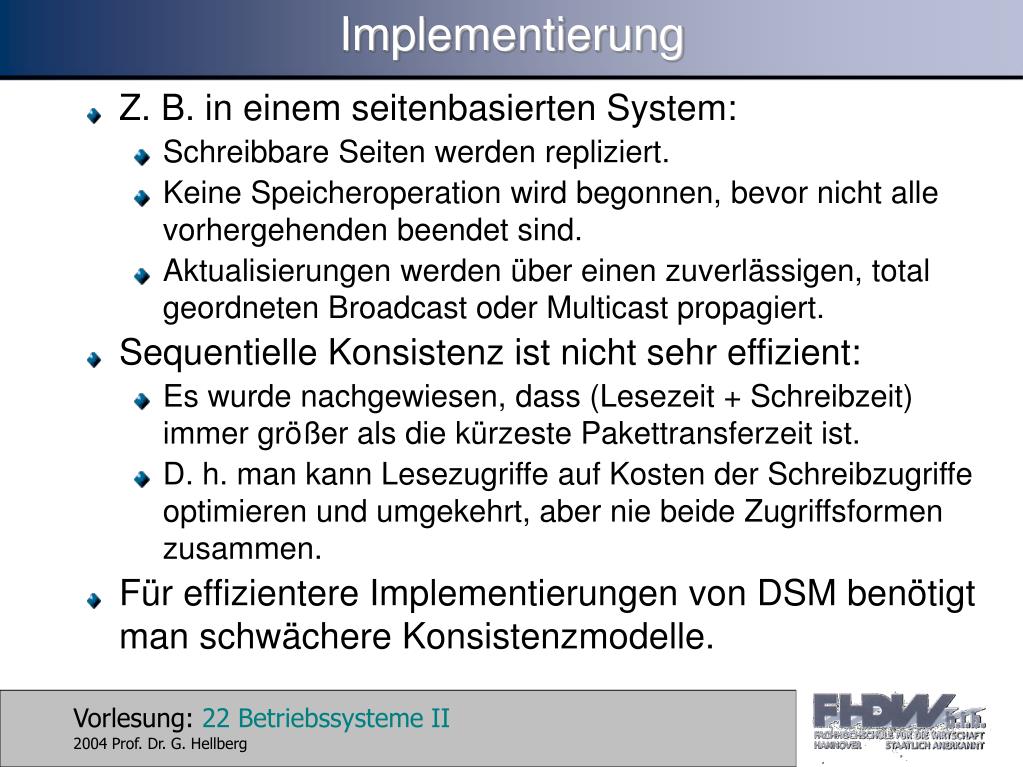

  22. Implementierung • Z. B. in einem seitenbasierten System: • Schreibbare Seiten werden repliziert. • Keine Speicheroperation wird begonnen, bevor nicht alle vorhergehenden beendet sind. • Aktualisierungen werden über einen zuverlässigen, total geordneten Broadcast oder Multicast propagiert. • Sequentielle Konsistenz ist nicht sehr effizient: • Es wurde nachgewiesen, dass (Lesezeit + Schreibzeit) immer größer als die kürzeste Pakettransferzeit ist. • D. h. man kann Lesezugriffe auf Kosten der Schreibzugriffe optimieren und umgekehrt, aber nie beide Zugriffsformen zusammen. • Für effizientere Implementierungen von DSM benötigt man schwächere Konsistenzmodelle.

  23. Kausale Konsistenz
