  1. ESTRATEGIAS BIOCLIMÁTICAS Para climas extremos Tendencias y materiales Arq. Gerson Duplat Mg. Arquitectura Bioclimática

  2. Arq. Gerson Duplat director@academiadearquitectura.org

  3. Arquitectura Medieval

  4. Arquitectura Renacentista s.XVI

  5. Arquitectura Renacentista. Miguel Angel. s.XVI

  6. Arquitectura Internacional. Le Corbusier. Saint Pierre. 1950. Ronchamp. Francia

  7. Arquitectura Internacional. Le Corbusier. Unidad de habtación.1950

  8. Arq. Gerson Duplat director@academiadearquitectura.org

  9. Arq. Gerson Duplat director@academiadearquitectura.org

  10. ¿Que se esta haciendo?

  11. CONFORT Aquello que produce bienestar y comodidad

  12. FUNCIÓN FORMA CONFORT PROYECTO AMBIENTALMENTE CORRECTO

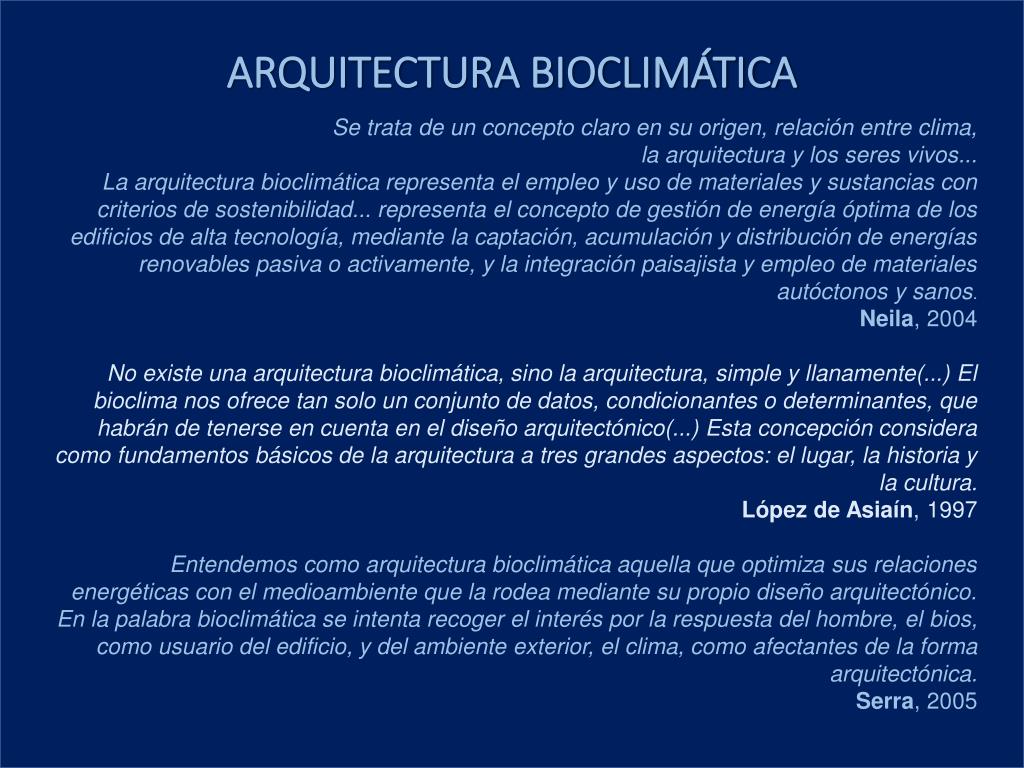

  13. ARQUITECTURA BIOCLIMÁTICA Se trata de un concepto claro en su origen, relación entre clima, la arquitectura y los seres vivos... La arquitectura bioclimática representa el empleo y uso de materiales y sustancias con criterios de sostenibilidad... representa el concepto de gestión de energía óptima de los edificios de alta tecnología, mediante la captación, acumulación y distribución de energías renovables pasiva o activamente, y la integración paisajista y empleo de materiales autóctonos y sanos. Neila, 2004 No existe una arquitectura bioclimática, sino la arquitectura, simple y llanamente(...) El bioclima nos ofrece tan solo un conjunto de datos, condicionantes o determinantes, que habrán de tenerse en cuenta en el diseño arquitectónico(...) Esta concepción considera como fundamentos básicos de la arquitectura a tres grandes aspectos: el lugar, la historia y la cultura. López de Asiaín, 1997 Entendemos como arquitectura bioclimática aquella que optimiza sus relaciones energéticas con el medioambiente que la rodea mediante su propio diseño arquitectónico. En la palabra bioclimática se intenta recoger el interés por la respuesta del hombre, el bios, como usuario del edificio, y del ambiente exterior, el clima, como afectantes de la forma arquitectónica. Serra, 2005

  14. ARQUITECTURA BIOCLIMÁTICA La arquitectura bioclimática es aquella arquitectura que aprovecha los elementos naturales para diseñar edificaciones eficientes energéticamente y confortables para contribuir a la sostenibilidad de nuestro planeta y la felicidad del ser humano. Arq. Gerson Duplat

  15. Diseño arquitectónico sin tener en cuenta criterios bioclimáticos Diseño con criterios bioclimáticos • Prima la forma y la función sobre el confort. • Enormes gastos de energía • La forma puede no responder al clima. • La selección de materiales se realiza por estética y precio. • La forma, la función y el confort están íntimamente ligados. • Prima el ahorro energético aprovechando energías pasivas. • La forma responde al clima • La selección de materiales se realiza por características de comportamiento térmico y sostenibilidad.

  16. Método de diseño con criterios bioclimáticos • Los datos climáticos • Análisis térmico (cambios T°) • Análisis solar (brillo solar, nubosidad, horas de calor, etc) • Análisis de los vientos (dirección, velocidad, calmas y tormentas) • Análisis de precipitación (días de lluvia, de nieve…) • Análisis de humedad • La evaluación biológica • Calor ganado y perdido por el cuerpo • Las soluciones tecnológicas • Elección del lugar • Orientación • Cálculos de sombras • La forma de la vivienda • Movimientos del aire • Equilibrio de la T° Interior-Exterior • El diseño arquitectónico.

  17. Balance térmico en el edificio

  18. Transmisión de calor(2ª. Ley de la termodinamica. La transferencia de calor se da del cuerpo con >T° al cuerpo con <T°) • Convección • Mecanismo de transmisión de calor en un fluido provocado por los movimientos de la masa del mismo. • Conducción • Transmisión de energía entre dos cuerpos a distinta T° • Radiación • Es la emisión de la energía en forma de ondas electromagnéticas que se manifiesta en un cuerpo

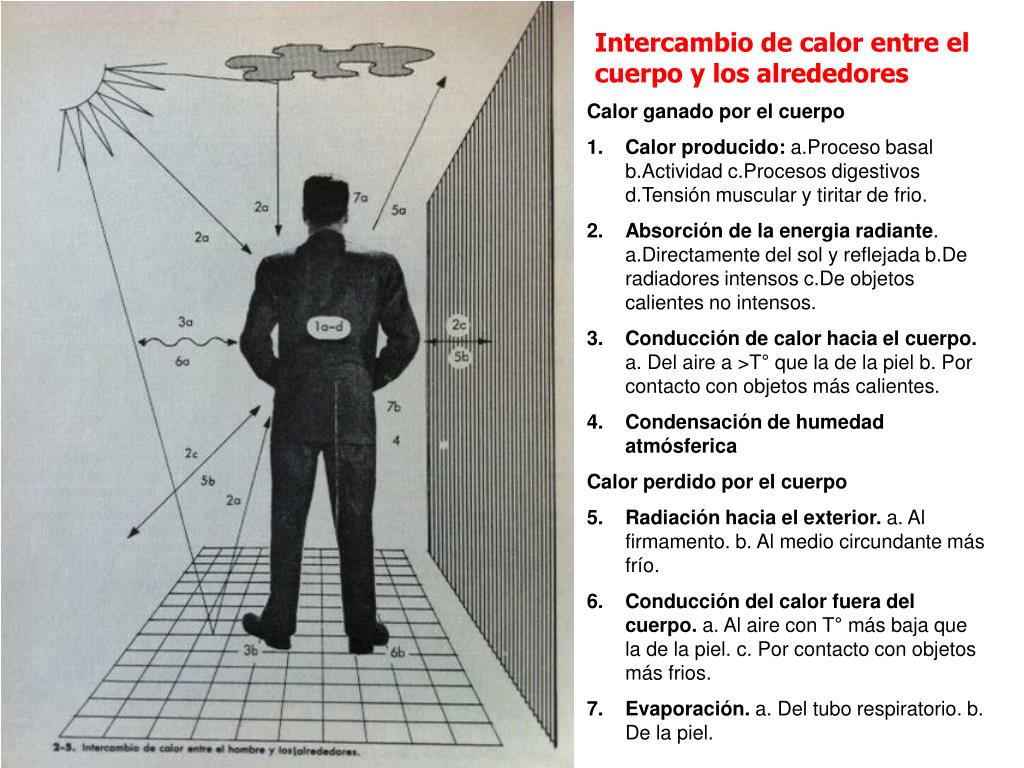

  19. Intercambio de calor entre el cuerpo y los alrededores • Calor ganado por el cuerpo • Calor producido: a.Proceso basal b.Actividad c.Procesos digestivos d.Tensión muscular y tiritar de frio. • Absorción de la energia radiante. a.Directamente del sol y reflejada b.De radiadores intensos c.De objetos calientes no intensos. • Conducción de calor hacia el cuerpo. a. Del aire a >T° que la de la piel b. Por contacto con objetos más calientes. • Condensación de humedad atmósferica • Calor perdido por el cuerpo • Radiación hacia el exterior. a. Al firmamento. b. Al medio circundante más frío. • Conducción del calor fuera del cuerpo. a. Al aire con T° más baja que la de la piel. c. Por contacto con objetos más frios. • Evaporación. a. Del tubo respiratorio. b. De la piel.

  20. Gráfico bioclimático

  21. TIPOS MIXTOS

  22. Propiedades termofísicas de los materiales Conductividad térmica Calor específico Densidad Resistencia térmica Absortancia térmica (emisividad) Absortancia solar Absortancia visible Rugosidad Color Textura

  23. EJEMPLOS Climatización Pasiva:Por conducciónPor convección Por radiación

  24. Climatización Pasiva por conducción • Objetivos: • Transferir calor entre elementos sólidos que están en contacto y que presentan diferencias de temperatura. • Aislar la envolvente arquitectónica a fin de evitar que pase el flujo de calor a través de muros y cubiertas.

  25. Climatización Pasiva por conducción Inercia térmica El Remate, Comala

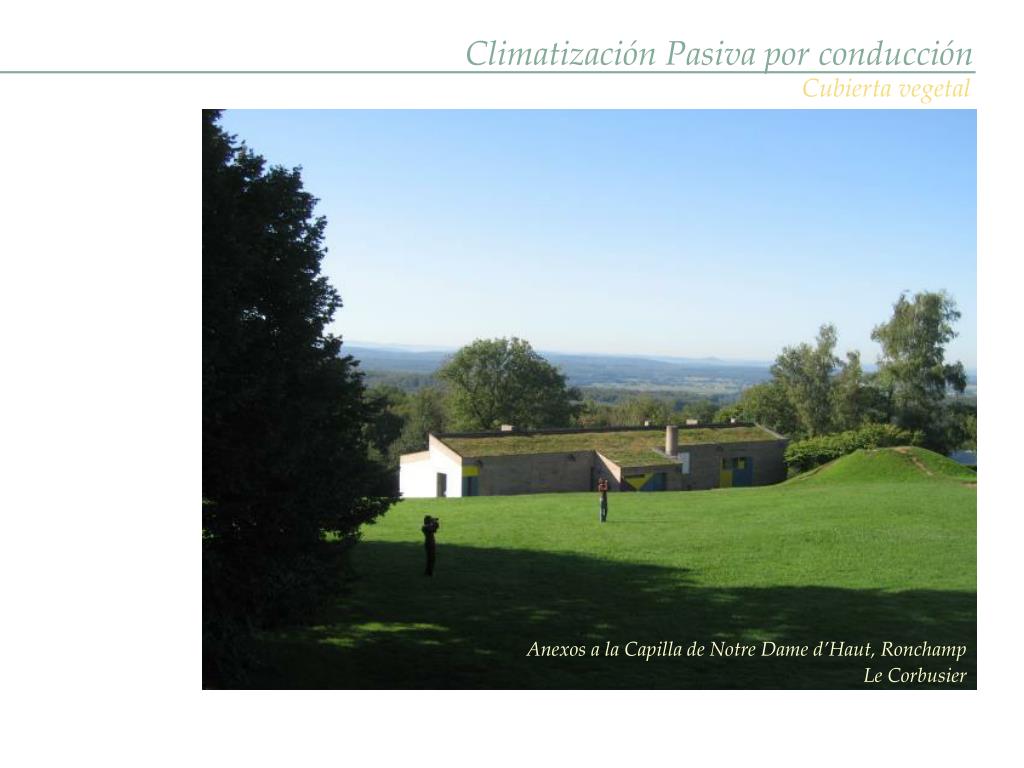

  26. Climatización Pasiva por conducción Cubierta vegetal Anexos a la Capilla de Notre Dame d’Haut, Ronchamp Le Corbusier

  27. Climatización Pasiva por conducción Cubierta vegetal Museo Thyssen Bornemisza, Madrid Rafael Moneo

  28. Climatización Pasiva por conducción Cubierta vegetal Parlamento Escocés Edimburgo Enric Miralles

  29. Climatización Pasiva por conducción Construcción subterránea Casa Orgánica Javier Senosiaín

  30. Climatización Pasiva por conducción Construcción subterránea UABC Campus Mexicali Unidad de Servicios Estudiantiles

  31. Climatización Pasiva por conducción Aislamiento

  32. Climatización Pasiva por convección: ventilación • Objetivo: • Aprovechar la capacidad de intercambio de energía del aire en movimiento, mediante la exposición a los vientos dominantes o bien mediante dispositivos capaces de provocar el movimiento de aire aunque no haya ventilación en el entorno.

  33. Climatización pasiva por convección: ventilación Ventilación inducida Mel-kahaf Torres de viento

  34. Climatización pasiva por convección: ventilación Ventilación inducida Ex-convento Agustino San Nicolás de Tolentino, Actopan, Hgo. S. XVI

  35. Climatización pasiva por convección: ventilación Ventilación inducida Centro cultural Tjibaou Nueva Caledonia Renzo Piano

  36. Climatización pasiva por convección: ventilación Ventilación natural Museo de El Remate, Comala Gabriel Gómez Azpeitia

  37. Climatización pasiva por convección: ventilación Ventilación inducida Casa La Armonía, Colima Gabriel Gómez Azpeitia

  38. Climatización Pasiva por convección: evaporación • Objetivo: • Utilizar el efecto de la evaporación del agua como pozo térmico. El agua, para evaporarse requiere de suministro de calor, y por lo tanto provoca el enfriamiento del aire y del agua.
