PRINCIPE DU VISSAGE

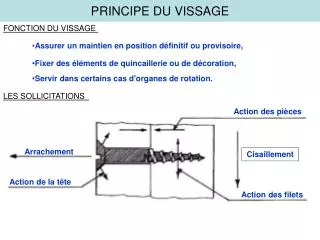

FONCTION DU VISSAGE. Assurer un maintien en position définitif ou provisoire,. Fixer des éléments de quincaillerie ou de décoration,. Servir dans certains cas d'organes de rotation. PRINCIPE DU VISSAGE. LES SOLLICITATIONS . Action des pièces. Arrachement. Cisaillement. Action de la tête.

nodin
Download Presentation

PRINCIPE DU VISSAGE

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. FONCTION DU VISSAGE • Assurer un maintien en position définitif ou provisoire, • Fixer des éléments de quincaillerie ou de décoration, • Servir dans certains cas d'organes de rotation. PRINCIPE DU VISSAGE LES SOLLICITATIONS  Action des pièces Arrachement Cisaillement Action de la tête Action des filets

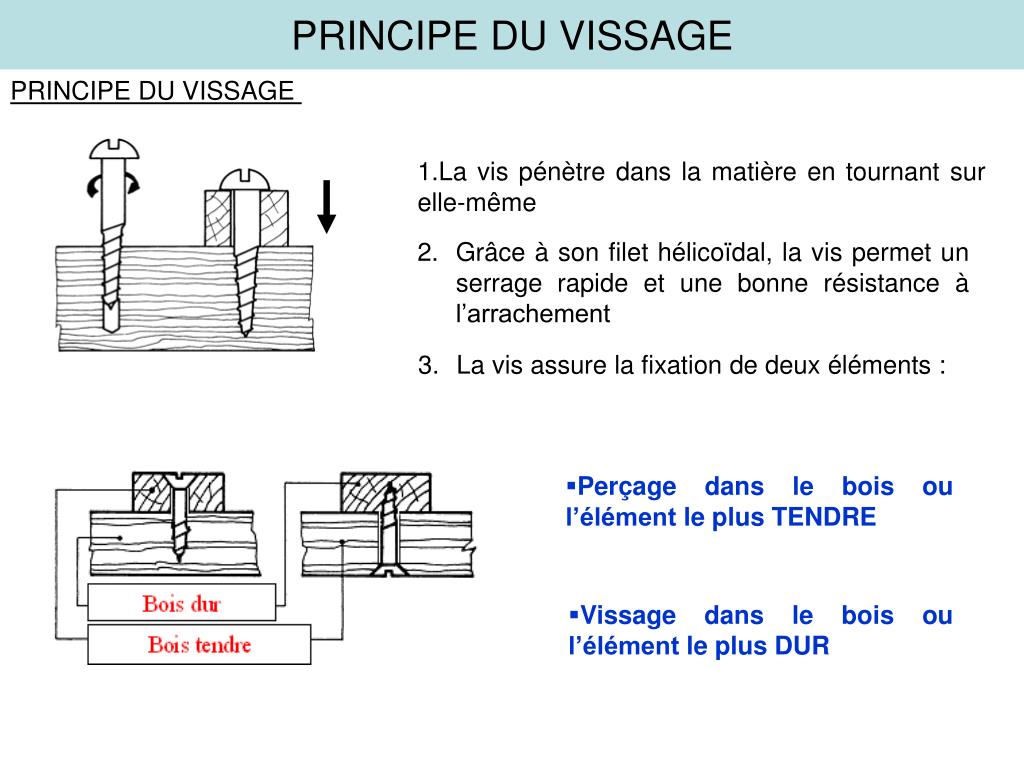

  2. PRINCIPE DU VISSAGE • La vis pénètre dans la matière en tournant sur elle-même • Grâce à son filet hélicoïdal, la vis permet un serrage rapide et une bonne résistance à l’arrachement PRINCIPE DU VISSAGE • La vis assure la fixation de deux éléments : • Perçage dans le bois ou l’élément le plus TENDRE • Vissage dans le bois ou l’élément le plus DUR

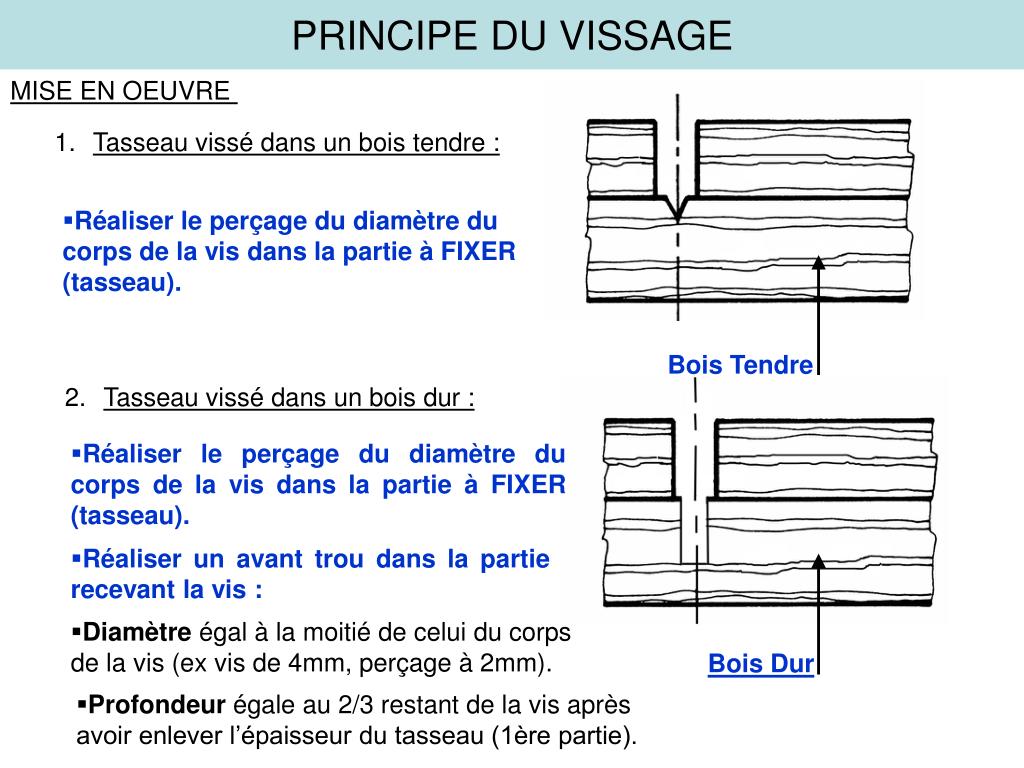

  3. MISE EN OEUVRE • Tasseau vissé dans un bois tendre : • Réaliser le perçage du diamètre du corps de la vis dans la partie à FIXER (tasseau). PRINCIPE DU VISSAGE Bois Tendre • Tasseau vissé dans un bois dur : • Réaliser le perçage du diamètre du corps de la vis dans la partie à FIXER (tasseau). • Réaliser un avant trou dans la partie recevant la vis : • Diamètre égal à la moitié de celui du corps de la vis (ex vis de 4mm, perçage à 2mm). Bois Dur • Profondeur égale au 2/3 restant de la vis après avoir enlever l’épaisseur du tasseau (1ère partie).

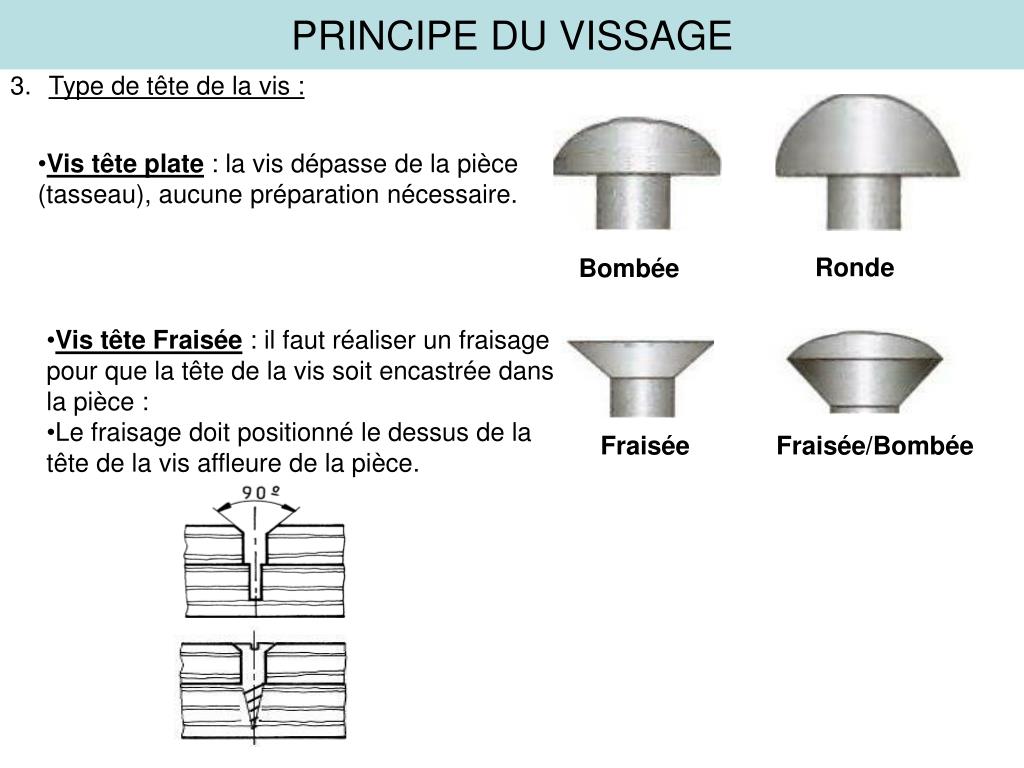

  4. Type de tête de la vis : • Vis tête plate : la vis dépasse de la pièce (tasseau), aucune préparation nécessaire. PRINCIPE DU VISSAGE Ronde Bombée • Vis tête Fraisée : il faut réaliser un fraisage pour que la tête de la vis soit encastrée dans la pièce : • Le fraisage doit positionné le dessus de la tête de la vis affleure de la pièce. Fraisée Fraisée/Bombée

  5. D x 2 D D L CARACTÉRISTIQUES DES VIS A BOIS: • Le corps de la vis : Vis à bois PRINCIPE DU VISSAGE Vis à bois et à aggloméré • La longueur des vis : • Elle varie pour les vis à bois de 13 mm à 200 mm.

  6. Vis à bois Vis à bois et à aggloméré (VBA) L CARACTÉRISTIQUES DES VIS A BOIS: • Comment mesurer la longueur d’une vis : PRINCIPE DU VISSAGE • Comment déterminer la longueur d’une vis : la longueur de prise des filets dans le 2ème support doit être comprise entre 10mm et 30mm suivant la nature du matériau (effort à l’arrachement) et l’épaisseur du support.

  7. CARACTÉRISTIQUES DES VIS A BOIS: • La tête de la vis PRINCIPE DU VISSAGE

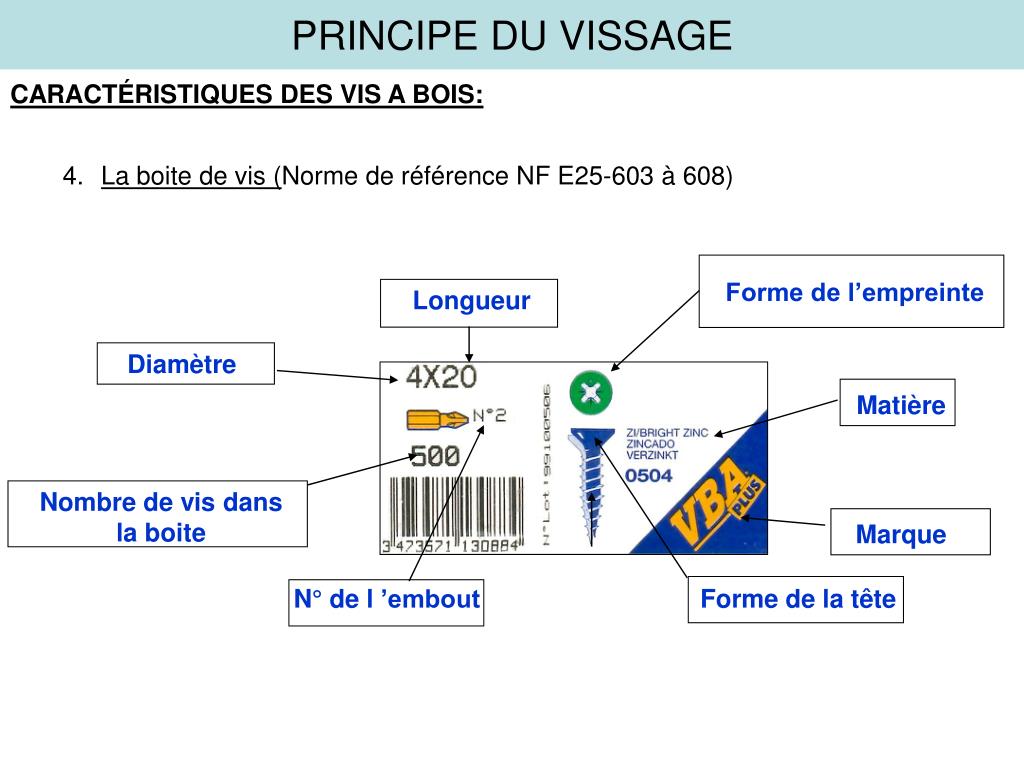

  8. CARACTÉRISTIQUES DES VIS A BOIS: • La boite de vis (Norme de référence NF E25-603 à 608) PRINCIPE DU VISSAGE Forme de l’empreinte Longueur Diamètre Matière Nombre de vis dans la boite Marque N° de l ’embout Forme de la tête

  9. LE MATERIEL DE VISSAGE Qu’il soit manuel (tournevis) ou mécanique (visseuse) le matériel doit être adapté à la forme de la tête de vis. PRINCIPE DU VISSAGE

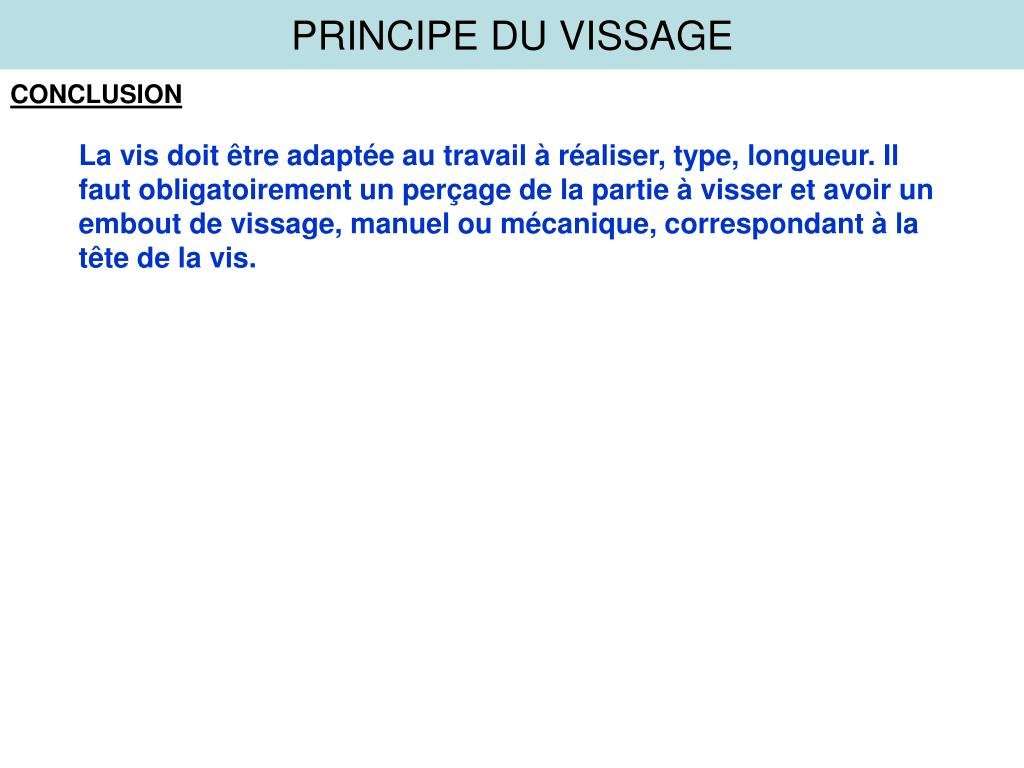

  10. CONCLUSION La vis doit être adaptée au travail à réaliser, type, longueur. Il faut obligatoirement un perçage de la partie à visser et avoir un embout de vissage, manuel ou mécanique, correspondant à la tête de la vis. PRINCIPE DU VISSAGE
