  1. Verilog Lenguaje de Descripción de Hardware. Gonzalo Saavedra Serra Cesar Muñoz Parraguez

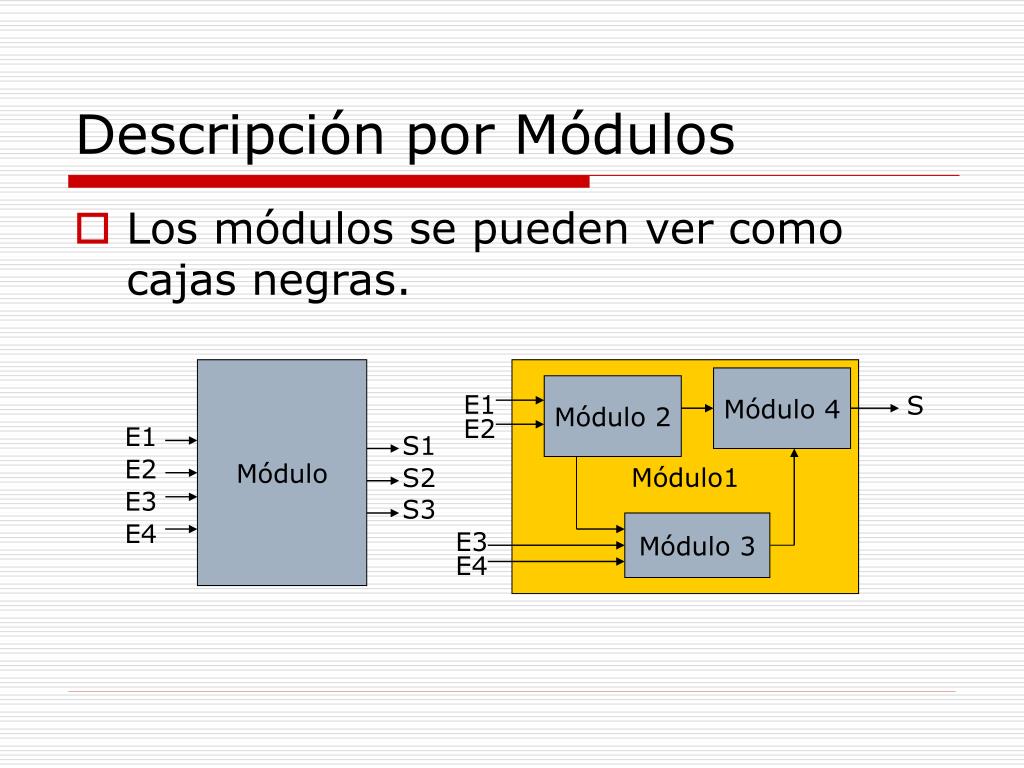

  2. Descripción por Módulos • Los módulos se pueden ver como cajas negras. Módulo Módulo1 Módulo 4 Módulo 2 E1 S E2 E1 S1 E2 S2 E3 S3 E4 Módulo 3 E3 E4

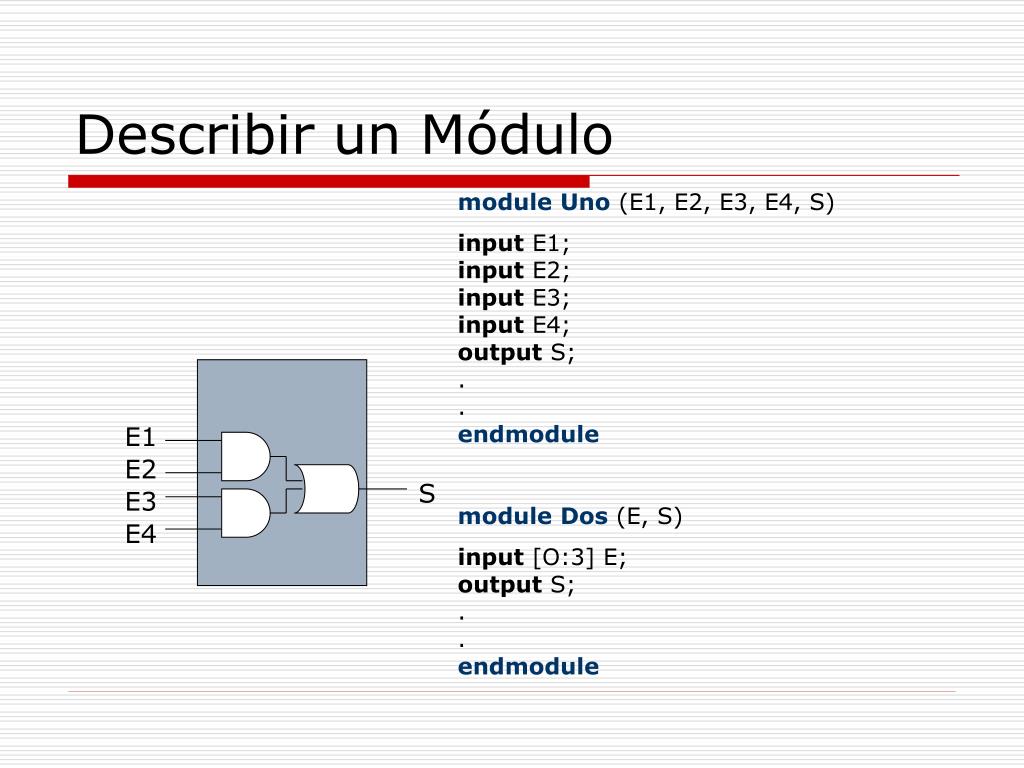

  3. Describir un Módulo module Uno (E1, E2, E3, E4, S) input E1;input E2;input E3;input E4;output S;..endmodule module Dos (E, S) input [O:3] E;output S;..endmodule E1 E2 S E3 E4

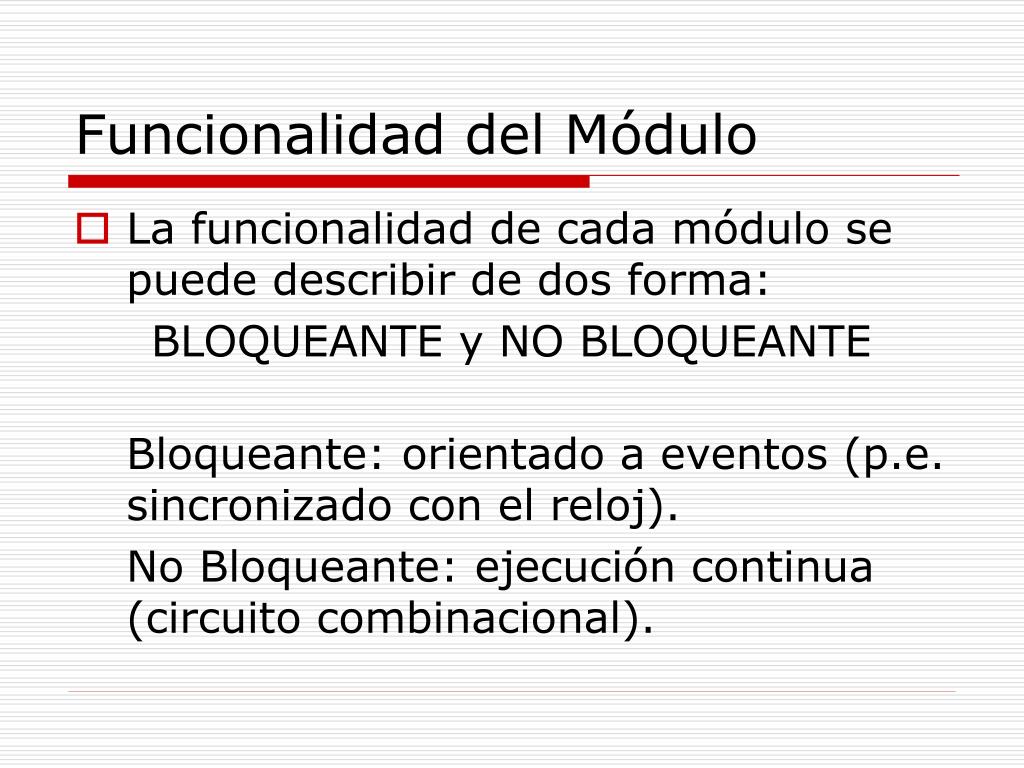

  4. Funcionalidad del Módulo • La funcionalidad de cada módulo se puede describir de dos forma: BLOQUEANTE y NO BLOQUEANTE Bloqueante: orientado a eventos (p.e. sincronizado con el reloj). No Bloqueante: ejecución continua (circuito combinacional).

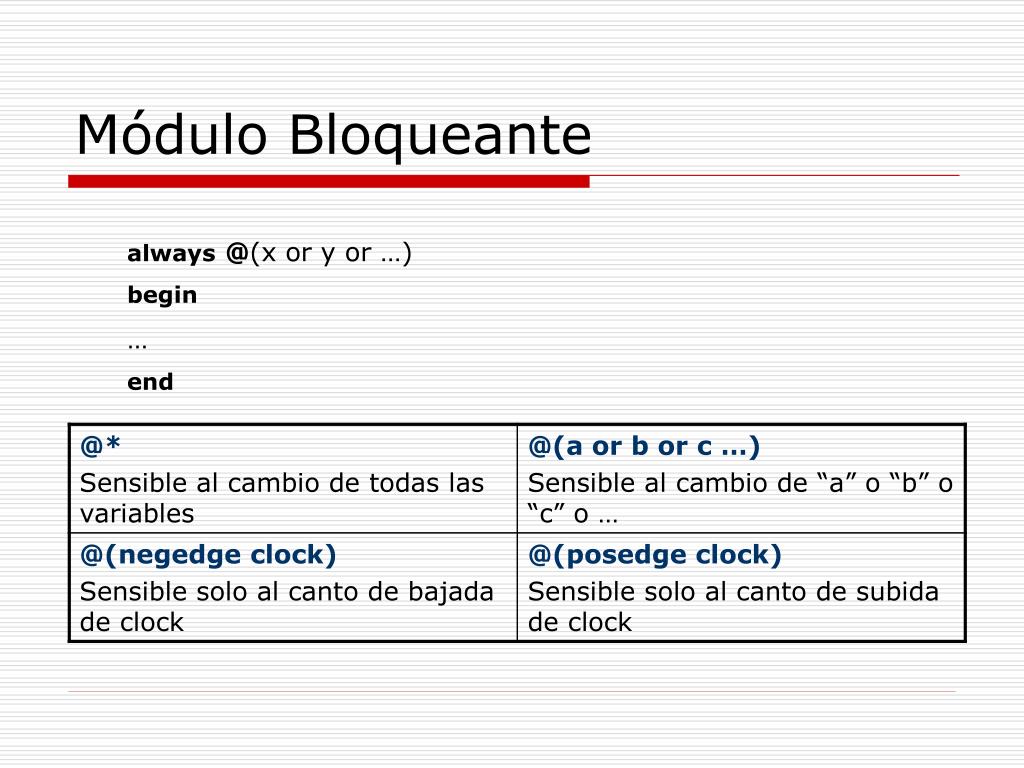

  5. Módulo Bloqueante always@(x or y or …) begin … end

  6. Módulo no Bloqueante assign f = a && b; assign f = c; assign f[3] = ~a[0] & b[1]; Para la asignación de circuitos combinacionales. Es conveniente usar este método de asignación cuando se requiere implementar circuitos combinacionales que no requieren sincronizar con el reloj.

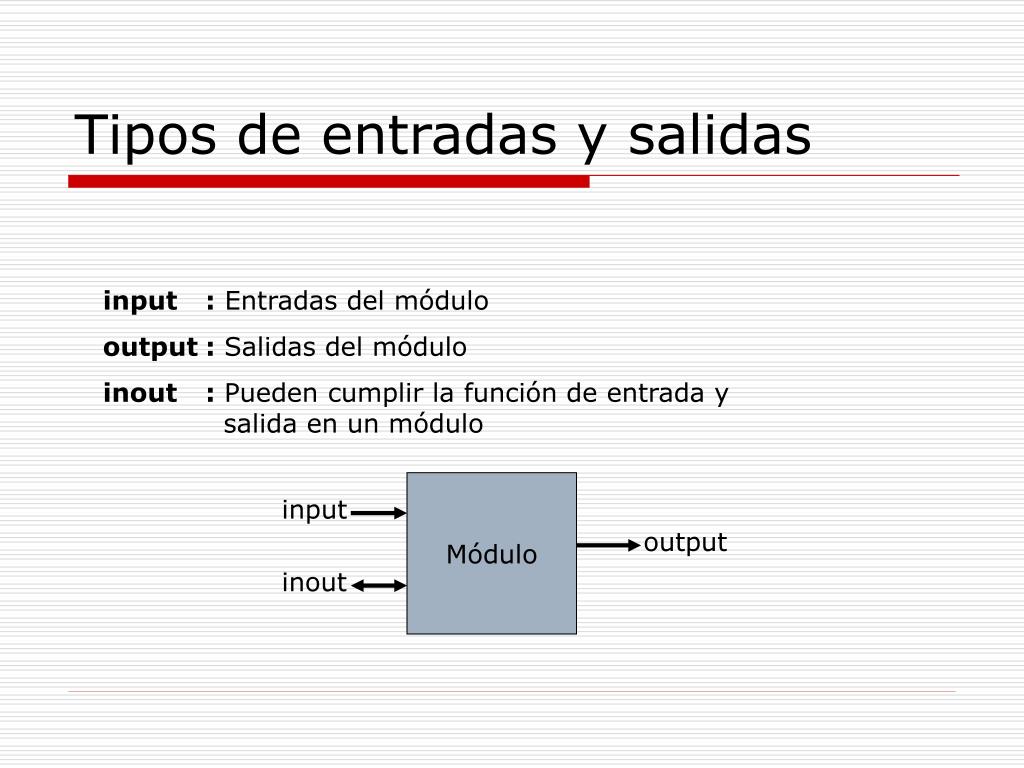

  7. Tipos de entradas y salidas input : Entradas del módulo output : Salidas del módulo inout : Pueden cumplir la función de entrada y salida en un módulo Módulo input output inout

  8. Tipos de Variables • Son dos los principales tipos de variables: reg : Son de tipo registro y permiten almacenar un valor. wire : Es una red que permite la conexión de circuitos (un cable). Otras variables de interés son integer, float y arreglos y memorias.

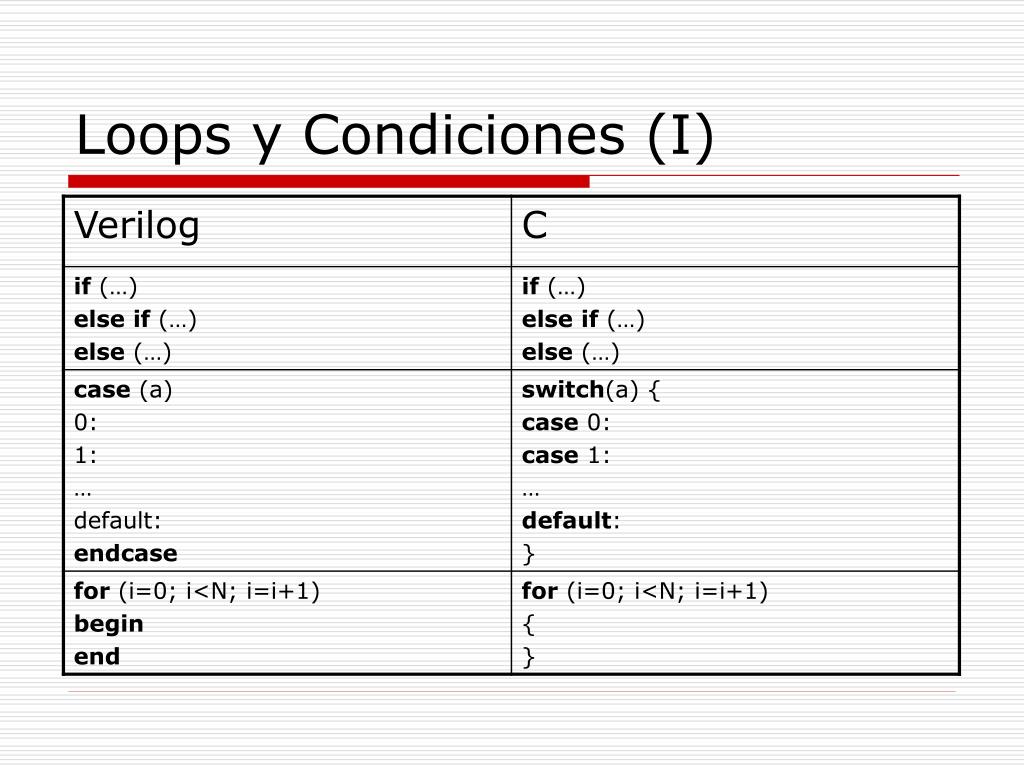

  9. Loops y Condiciones (I)

  10. Loops y Condiciones (II)

  11. Ejemplo • ALU en Verilog module alu(A, B, C, Ctl, result); input [0:1] A, B, C, Ctl; output reg [0:3] result; always @(A or B or C or Ctl) Begin if (Ctl == 2'b00) result = A & B & C; else if (Ctl == 2'b01) result = A | B | C; else if (Ctl == 2'b10) result = A ^ B ^ C; else result = A + B + C; end endmodule

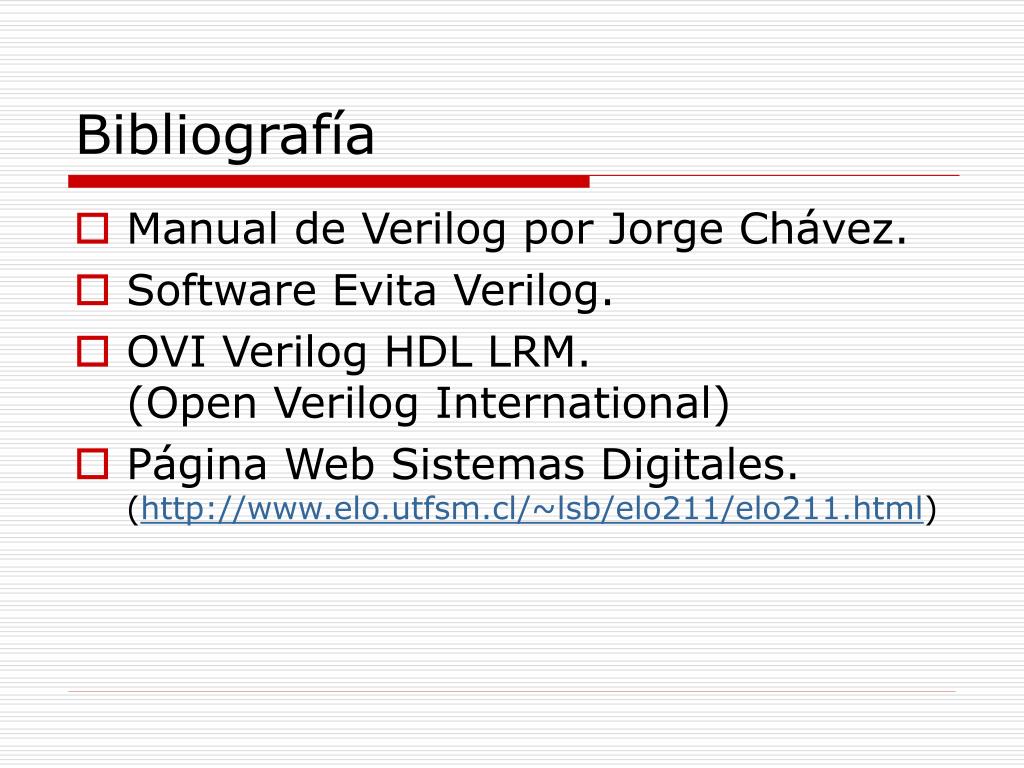

  12. Bibliografía • Manual de Verilog por Jorge Chávez. • Software Evita Verilog. • OVI Verilog HDL LRM.(Open Verilog International) • Página Web Sistemas Digitales.(http://www.elo.utfsm.cl/~lsb/elo211/elo211.html)
