Encoder factor

Encoder factor. Safety Parameters. Main Panel/Setup/Configurator. Main Panel/Setup/Adjuster/Safety Parameters. EFAC : 한 카운터가 나타내는 단위. FMASK : 체크된 기능을 사용한다 FDEF : 체크되면 , 내부적으로 설정된 동작을 한다 . 체크되지 않으면 , 프로그램적으로 동작시킨다 . SAFINI : 체크되면 , Fault 와 ^Fault 가 반전된다.

oceana
Download Presentation

Encoder factor

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

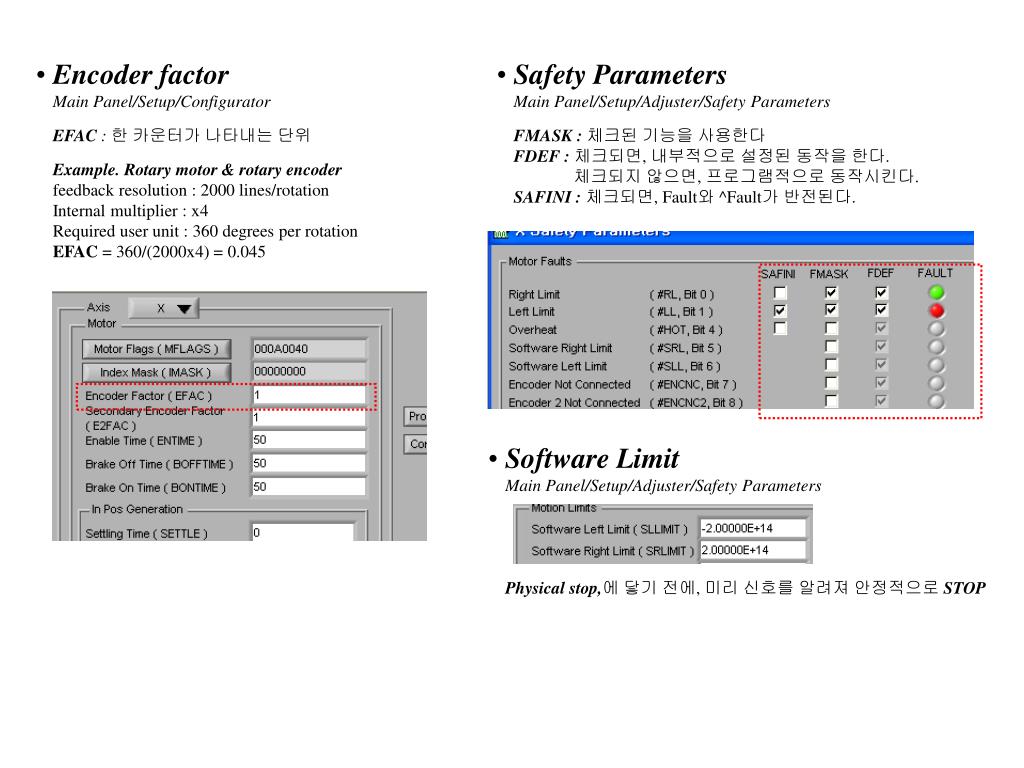

  1. Encoder factor • Safety Parameters Main Panel/Setup/Configurator Main Panel/Setup/Adjuster/Safety Parameters EFAC : 한 카운터가 나타내는 단위 FMASK : 체크된 기능을 사용한다FDEF : 체크되면, 내부적으로 설정된 동작을 한다.체크되지 않으면, 프로그램적으로 동작시킨다.SAFINI :체크되면, Fault와 ^Fault가 반전된다. Example. Rotary motor & rotary encoderfeedback resolution : 2000 lines/rotationInternal multiplier : x4Required user unit : 360 degrees per rotationEFAC = 360/(2000x4) = 0.045 • Software Limit Main Panel/Setup/Adjuster/Safety Parameters Physical stop,에 닿기 전에, 미리 신호를 알려져 안정적으로STOP

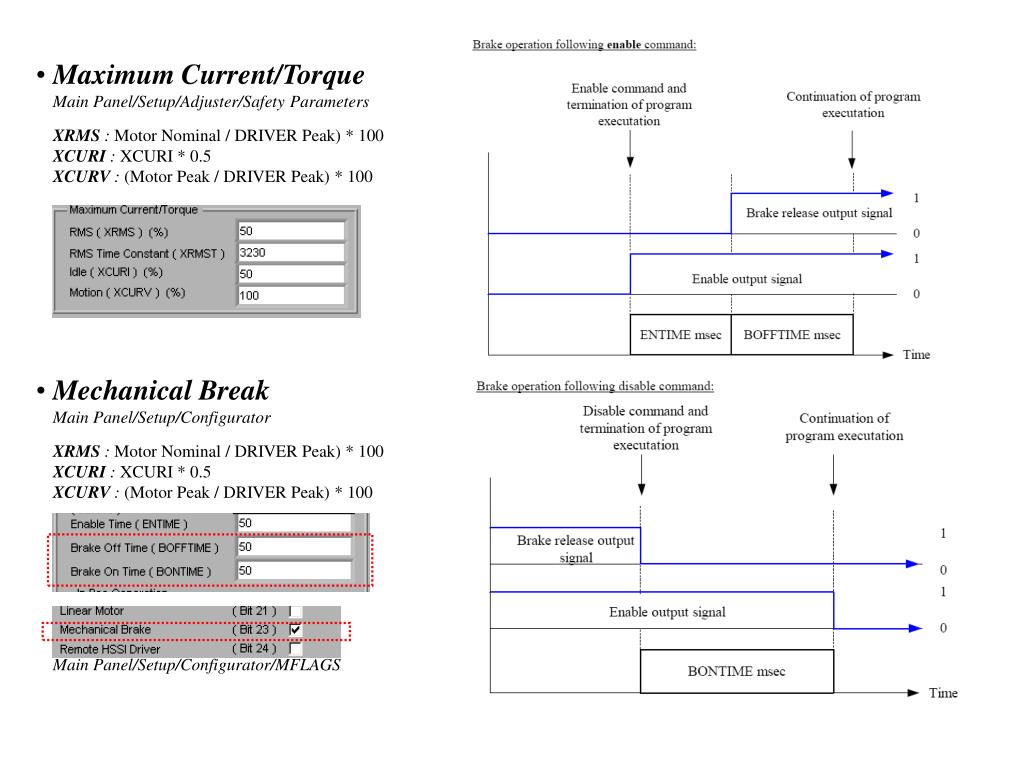

  2. Maximum Current/Torque Main Panel/Setup/Adjuster/Safety Parameters XRMS : Motor Nominal / DRIVER Peak) * 100XCURI : XCURI * 0.5XCURV : (Motor Peak / DRIVER Peak) * 100 • Mechanical Break Main Panel/Setup/Configurator XRMS : Motor Nominal / DRIVER Peak) * 100XCURI : XCURI * 0.5XCURV : (Motor Peak / DRIVER Peak) * 100 Main Panel/Setup/Configurator/MFLAGS

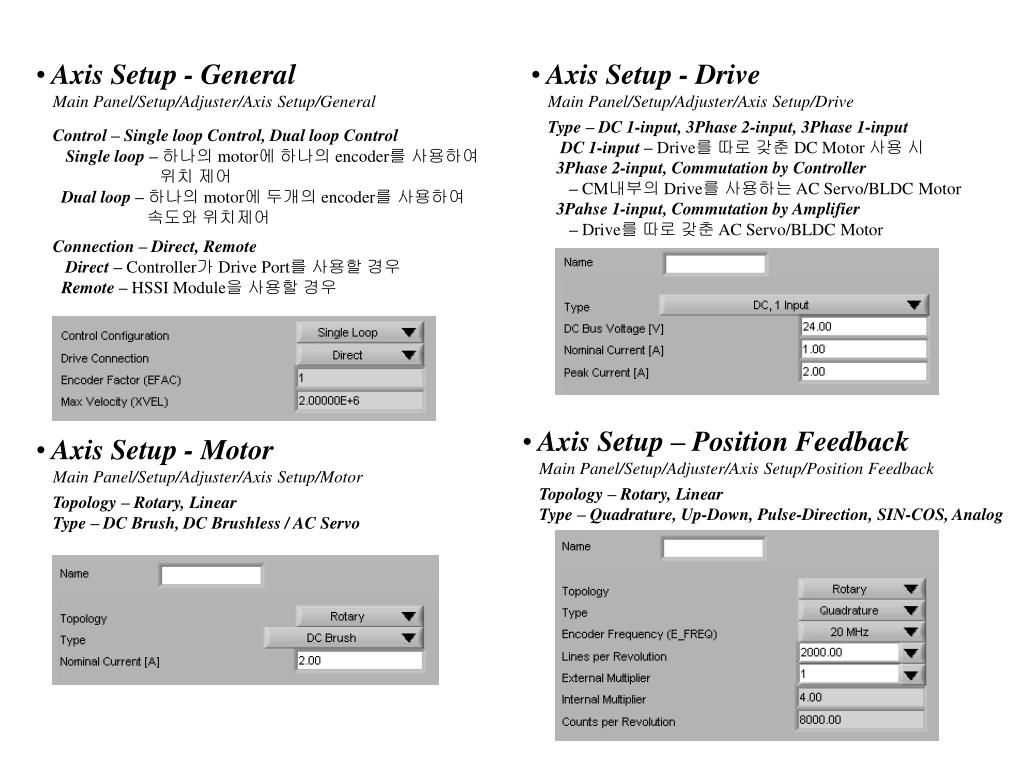

  3. Axis Setup - General • Axis Setup - Drive Main Panel/Setup/Adjuster/Axis Setup/General Main Panel/Setup/Adjuster/Axis Setup/Drive Type – DC 1-input, 3Phase 2-input, 3Phase 1-input DC 1-input – Drive를 따로 갖춘 DC Motor 사용 시3Phase 2-input, Commutation by Controller– CM내부의 Drive를 사용하는 AC Servo/BLDC Motor3Pahse 1-input, Commutation by Amplifier– Drive를 따로 갖춘 AC Servo/BLDC Motor Control – Single loop Control, Dual loop Control Single loop – 하나의 motor에 하나의 encoder를 사용하여 위치 제어Dual loop–하나의 motor에 두개의 encoder를 사용하여 속도와 위치제어 Connection – Direct, Remote Direct – Controller가 Drive Port를 사용할 경우Remote– HSSI Module을 사용할 경우 • Axis Setup – Position Feedback • Axis Setup - Motor Main Panel/Setup/Adjuster/Axis Setup/Position Feedback Main Panel/Setup/Adjuster/Axis Setup/Motor Topology – Rotary, LinearType – Quadrature, Up-Down, Pulse-Direction, SIN-COS, Analog Topology – Rotary, LinearType – DC Brush, DC Brushless / AC Servo

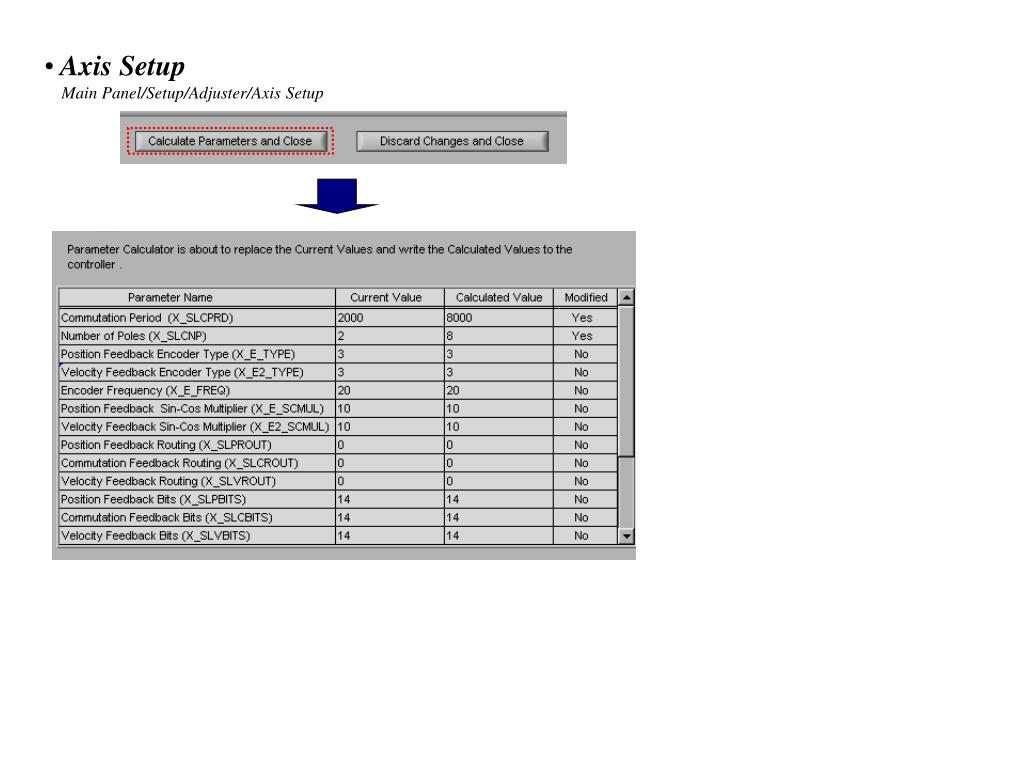

  4. Axis Setup Main Panel/Setup/Adjuster/Axis Setup

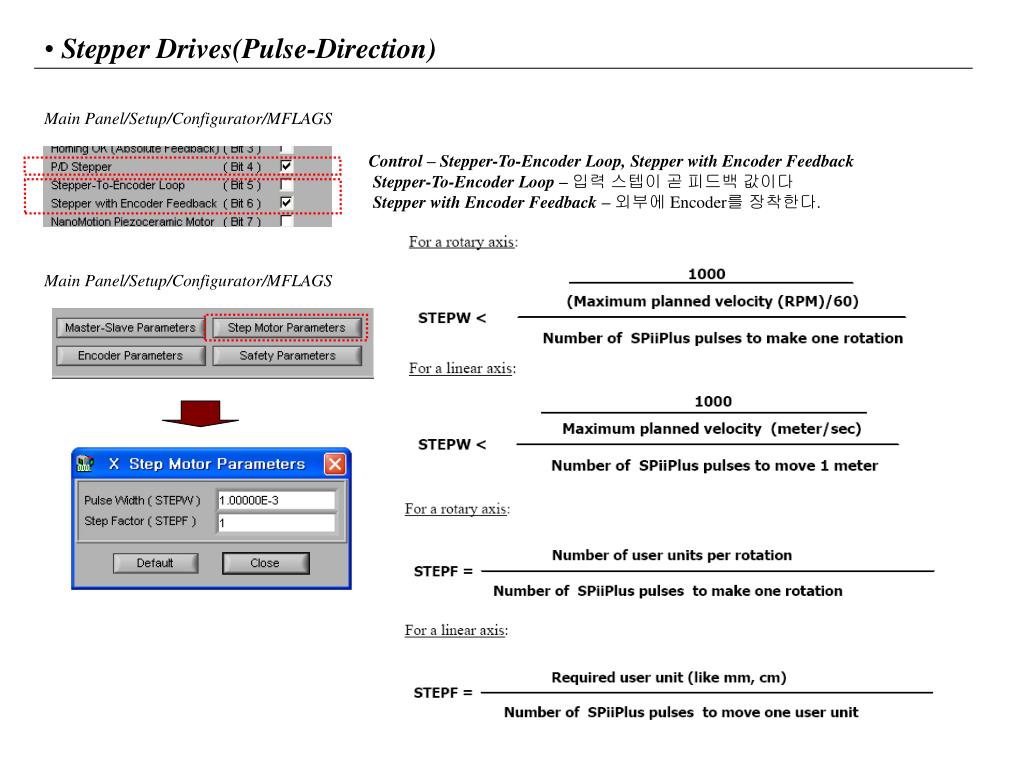

  5. Stepper Drives(Pulse-Direction) Main Panel/Setup/Configurator/MFLAGS Control – Stepper-To-Encoder Loop, Stepper with Encoder Feedback Stepper-To-Encoder Loop – 입력 스텝이 곧 피드백 값이다Stepper with Encoder Feedback –외부에 Encoder를 장착한다. Main Panel/Setup/Configurator/MFLAGS

  6. Open-Loop Verification 1. Motor Enable 한다. 2. Drive Output Range(%)를 10%로 맞춘다. 3. 조심스럽게 움직여 본다. 모터 폭주 주위 4. 엔코더 방향과 모터 방향이 같은지 본다. 5. 만약 다르다면 Feedback Configuration을 연다.

  7. Velocity Loop Tuning • Velocity Loop Tuning 을 클릭 • Motion limited by를 Time Period 혹은 Between two Points중에 하나를 선택한다. • LPF Bandwidth를 650으로 셋 한다. • Integrator Gain 을 0으로 셋 한다. • Velocity Gain을 100으로 셋 한다. • Integrator Limit를 50%로 셋 한다. • Velocity를 최고의 10%만큼 변화시킨다. • Scope AutoSet을 클릭한다. • Motor를 Enable하고 Run한다. • Velocity Gain을 두배로 늘린다. • Integrator Gain을 오버슈터가 10-20%내로 들어오도 록 계속 증가시킨다. • Integrator Bandwidth는 50Hz를 넘지 안도록 한다. (Integrator Gain/20 = Integrator bandwidth)

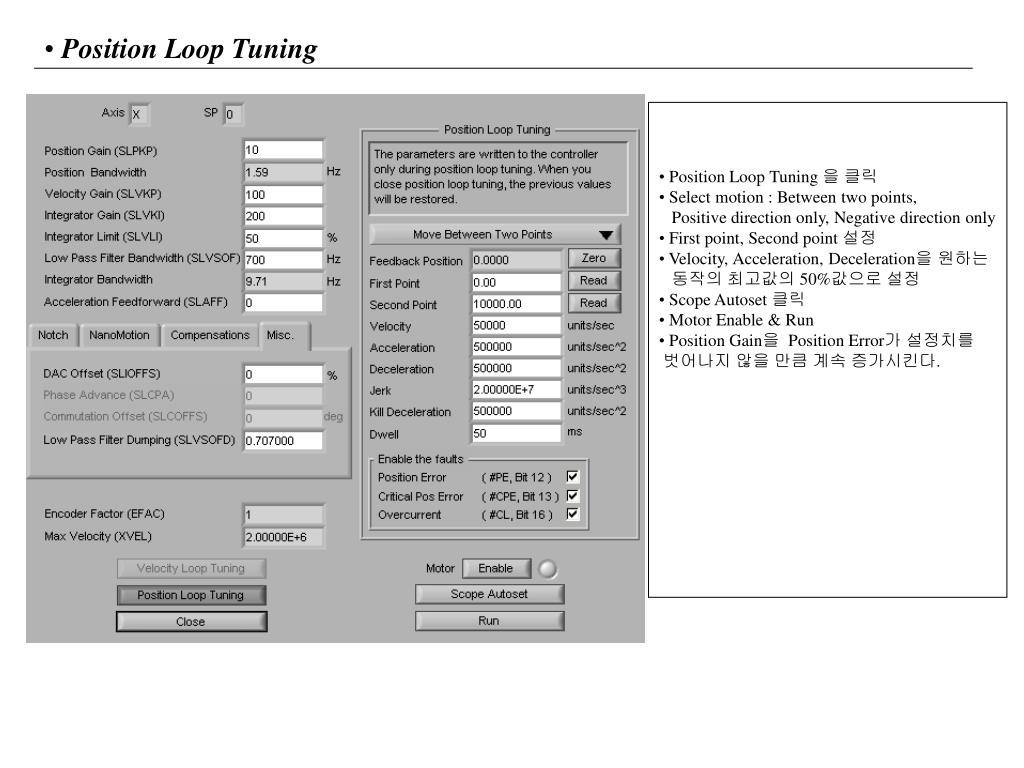

  8. Position Loop Tuning • Position Loop Tuning 을 클릭 • Select motion : Between two points, Positive direction only, Negative direction only • First point, Second point 설정 • Velocity, Acceleration, Deceleration을 원하는 동작의 최고값의 50%값으로 설정 • Scope Autoset 클릭 • Motor Enable & Run • Position Gain을 Position Error가 설정치를 벗어나지 않을 만큼 계속 증가시킨다.

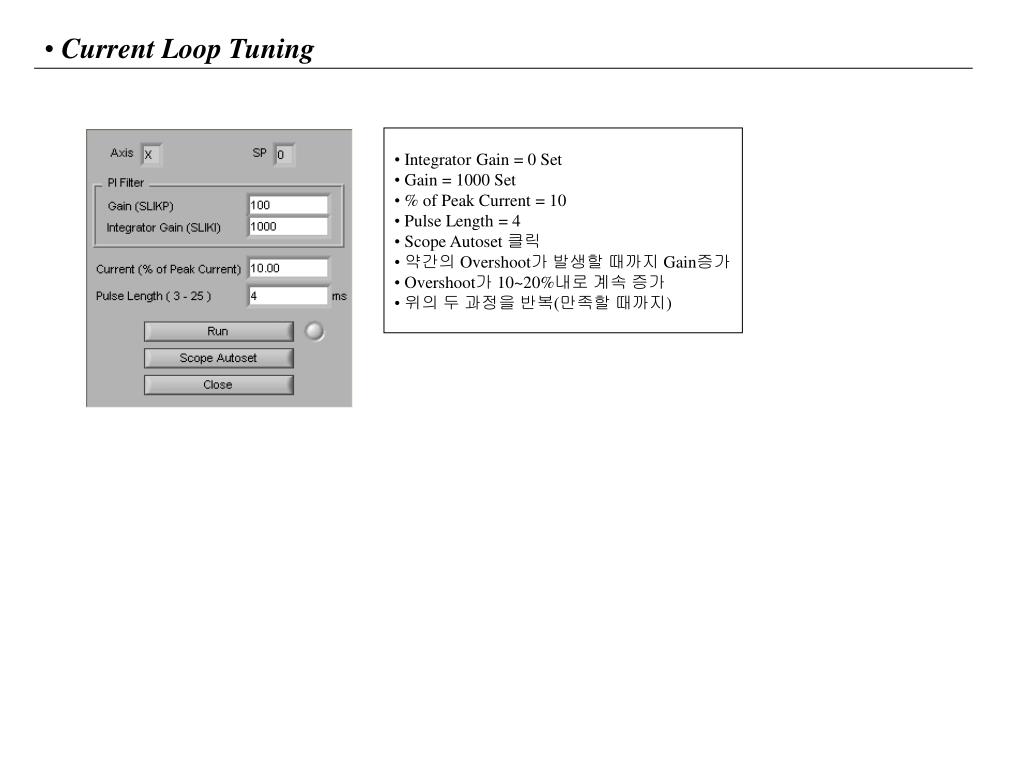

  9. Current Loop Tuning • Integrator Gain = 0 Set • Gain = 1000 Set • % of Peak Current = 10 • Pulse Length = 4 • Scope Autoset 클릭 • 약간의 Overshoot가 발생할 때까지 Gain증가 • Overshoot가 10~20%내로 계속 증가 • 위의 두 과정을 반복(만족할 때까지)
