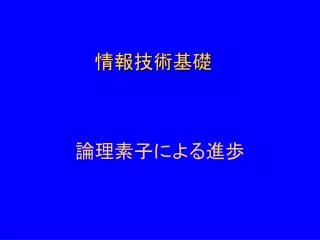

  1. 情報技術基礎 論理素子による進歩

  2. 計算機の歴史 • １６４９ パスカル 　　歯車式加減算機 • １８３９ バベッジ　　　階差機関 • １８９０　ホレリス　　　パンチカードシステム ※歯車式の計算機は1960年（昭和３０年）代まで　　便利な計算機として実際に使われていた

  3. 歯車式の計算機

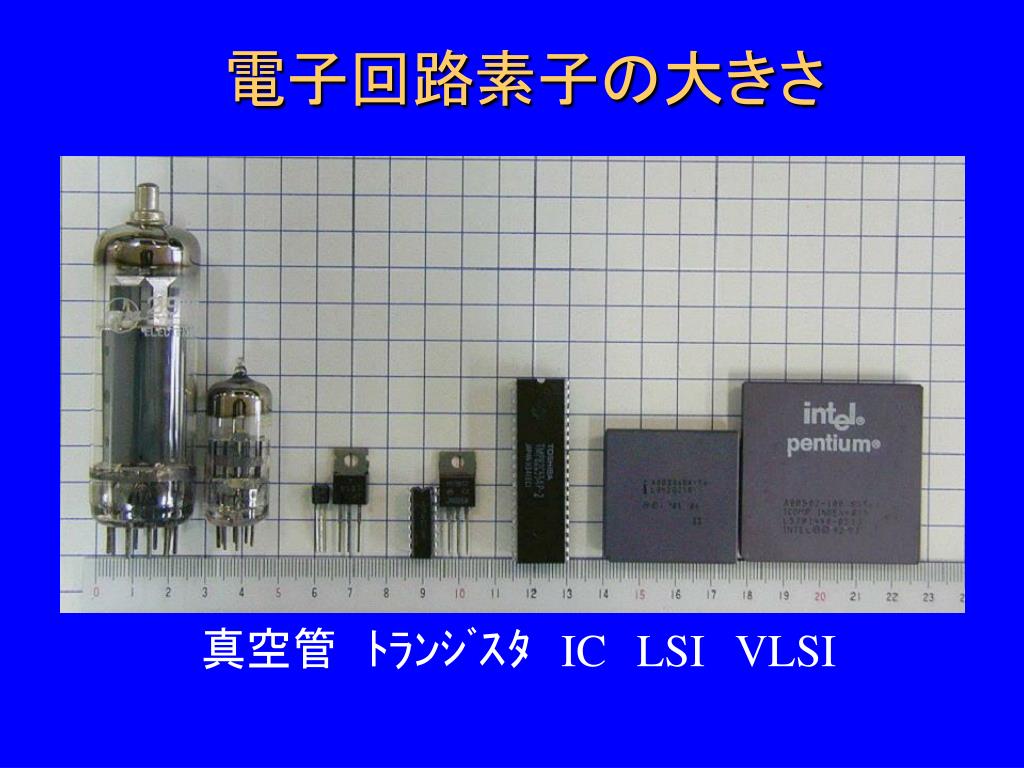

  4. 電子回路素子の大きさ 　真空管　ﾄﾗﾝｼﾞｽﾀ　IC　LSI　VLSI　　　　　　　　

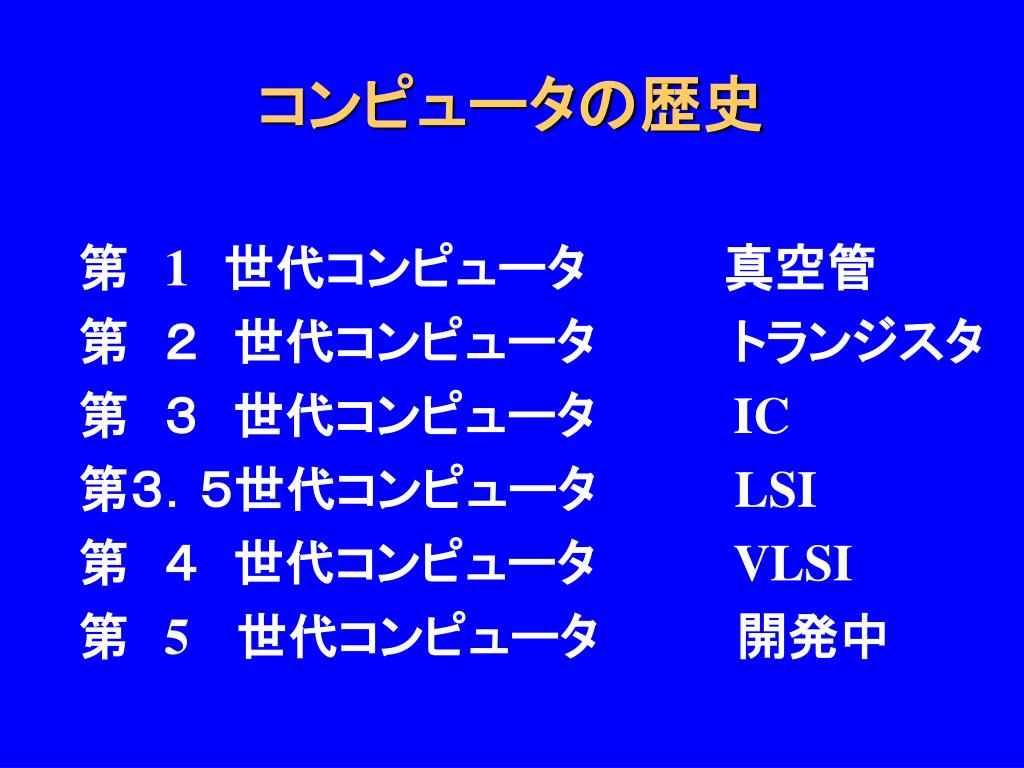

  5. コンピュータの歴史 第　1　世代コンピュータ　　　　真空管　 第　２　世代コンピュータ　　　　トランジスタ 第　３　世代コンピュータ　　　　IC 第３．５世代コンピュータ　　　　LSI 第　４　世代コンピュータ　　　　VLSI 第　5 　世代コンピュータ　　　　開発中

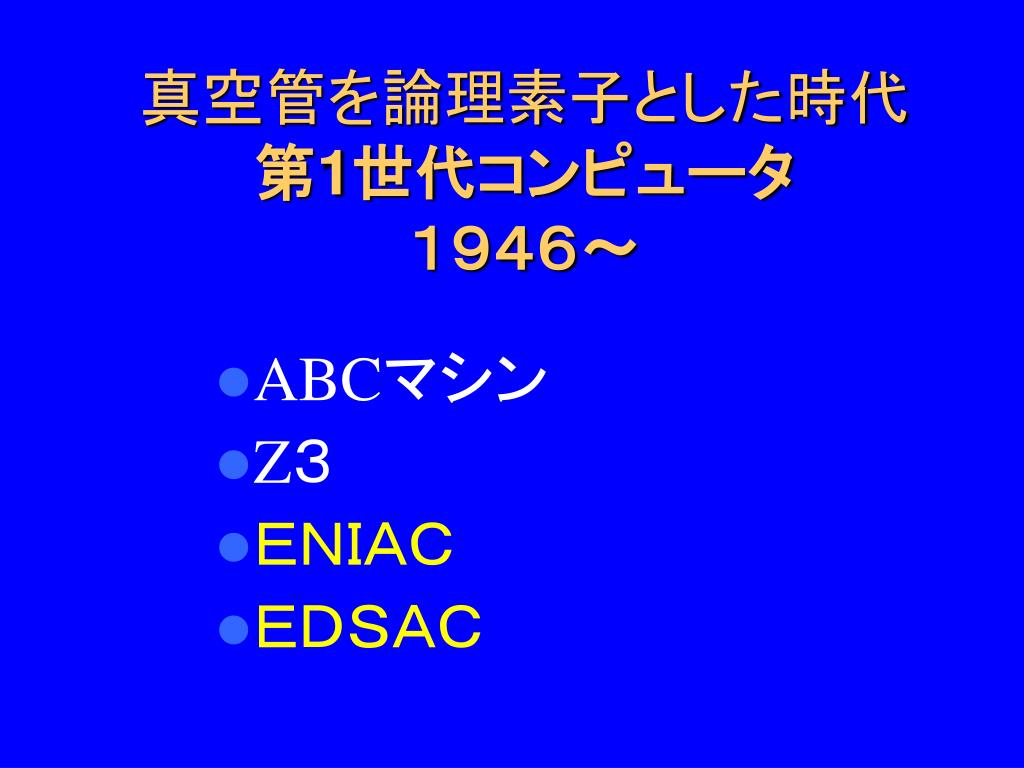

  6. 真空管を論理素子とした時代第1世代コンピュータ１９４６～　　　　　　　真空管を論理素子とした時代第1世代コンピュータ１９４６～　　　　　　　 • ABCマシン • Z３ • ＥＮＩＡＣ • ＥＤＳＡＣ

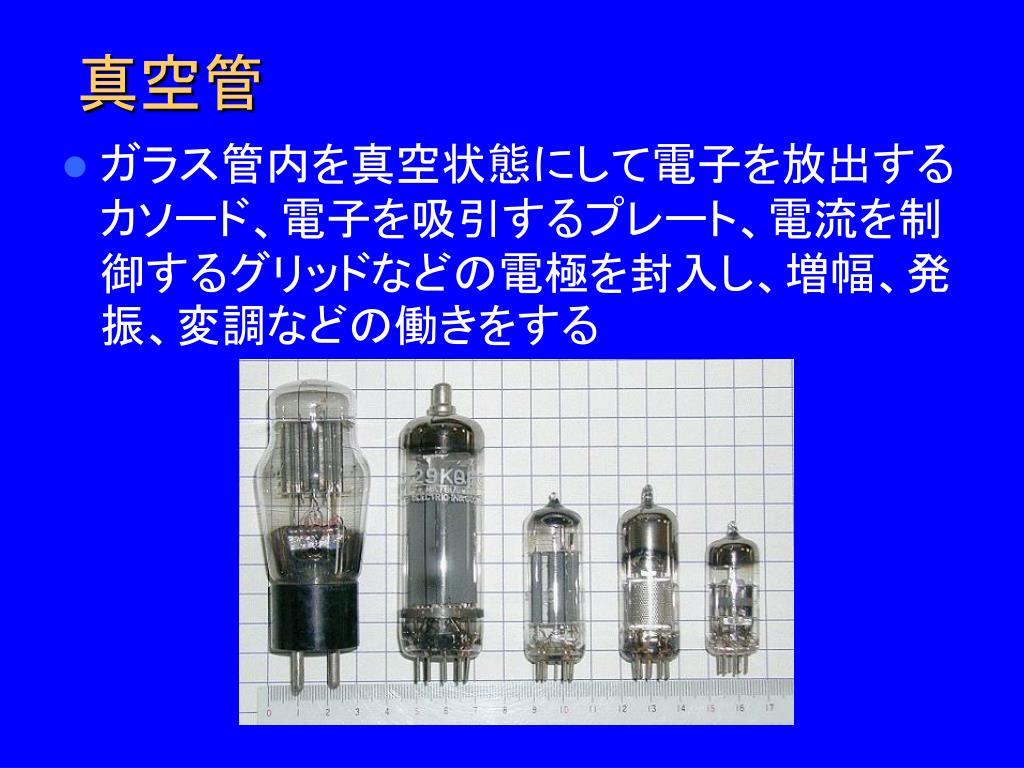

  7. 真空管 • ガラス管内を真空状態にして電子を放出するカソード、電子を吸引するプレート、電流を制御するグリッドなどの電極を封入し、増幅、発振、変調などの働きをする

  8. ＡＢＣマシン • １９３９年　 　（欧で第２次世界大戦開戦） • アメリカ　アイオワ州立大学 • アナタソフ　と　ベリー

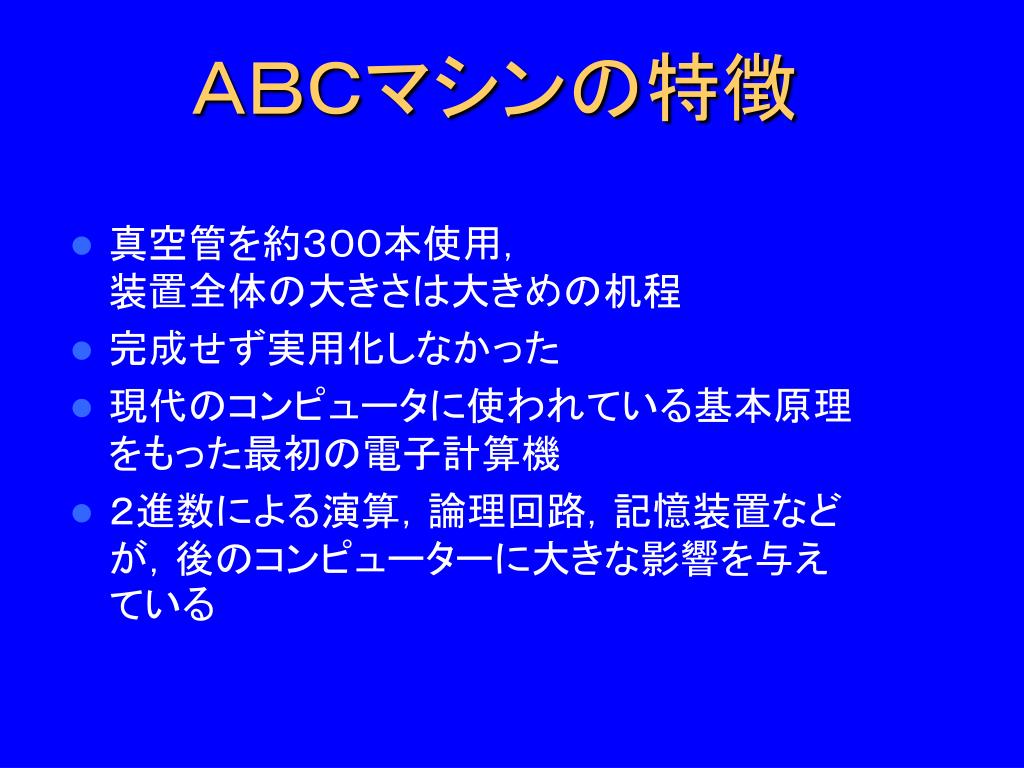

  9. ＡＢＣマシンの特徴 • 真空管を約３００本使用，　　　　　　　　　　　　　　　装置全体の大きさは大きめの机程 • 完成せず実用化しなかった • 現代のコンピュータに使われている基本原理をもった最初の電子計算機 • ２進数による演算，論理回路，記憶装置などが，後のコンピューターに大きな影響を与えている

  10. Z３ • １９４１年 • ドイツ • 論理回路は電気機械式

  11. ＥＮＩＡＣ • １９４６年　 • アメリカ　ペンシルバニア大学 • エッカート　と　モークリ

  12. ＥＮＩＡＣの特徴 • 真空管１８８００本，リレー１５００個，　　　消費電力１５０ｋＷ，重さ３０トン • 大規模な電子計算機としては世界初 • 計算式を変えるには端子盤上の配線を変更 • 汎用性を確保する設計技術が，後のコンピューターに大きな影響を与えている

  13. ＥＤＳＡＣ • １９４９年　 • イギリス　ケンブリッジ大学 • ウィルクス　

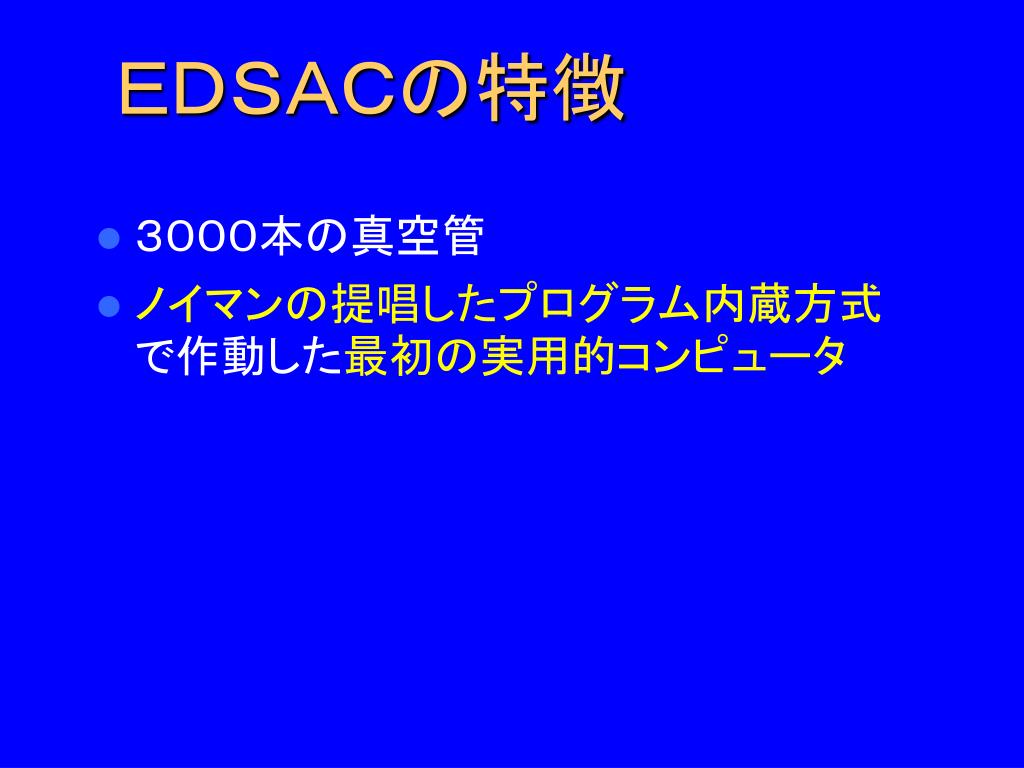

  14. ＥＤＳＡＣの特徴 • ３０００本の真空管 • ノイマンの提唱したプログラム内蔵方式　で作動した最初の実用的コンピュータ

  15. ＵＮＩＶＡＣ • １９５１年　 • アメリカ　大学 • モークリー • 真空管５０００本，重量７.２トン • 最初の事務用コンピュータ • アメリカ大統領選挙の結果を予想

  16. トランジスタを論理素子とした時代第２世代コンピュータ１９５８～　　　　　　　トランジスタを論理素子とした時代第２世代コンピュータ１９５８～　　　　　　　 • 発熱量が少ない • 小型で高信頼性 • 1958年のIBM7070等

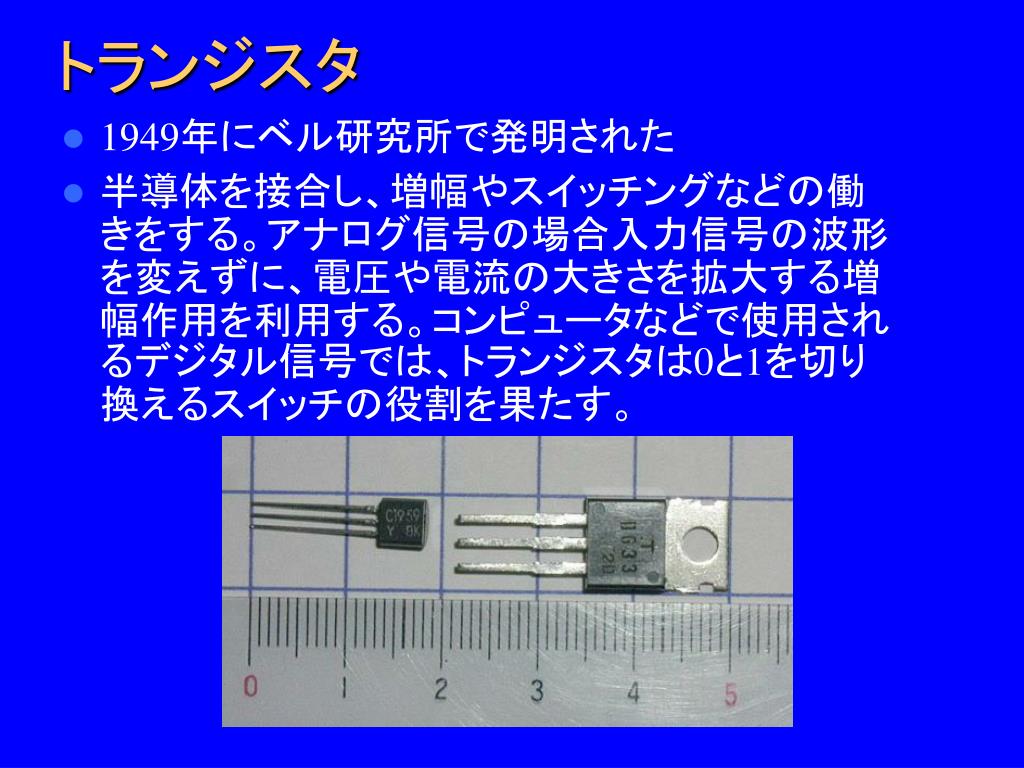

  17. トランジスタ • 1949年にベル研究所で発明された • 半導体を接合し、増幅やスイッチングなどの働きをする。アナログ信号の場合入力信号の波形を変えずに、電圧や電流の大きさを拡大する増幅作用を利用する。コンピュータなどで使用されるデジタル信号では、トランジスタは0と1を切り換えるスイッチの役割を果たす。

  18. ＩＣを論理素子とした時代第３世代コンピュータ１９６４～　　　　　　ＩＣを論理素子とした時代第３世代コンピュータ１９６４～　　　　　　 • 1964年にIBM360が世界的にヒット • 小型化 • 記憶容量の増加 • 処理速度が高速化

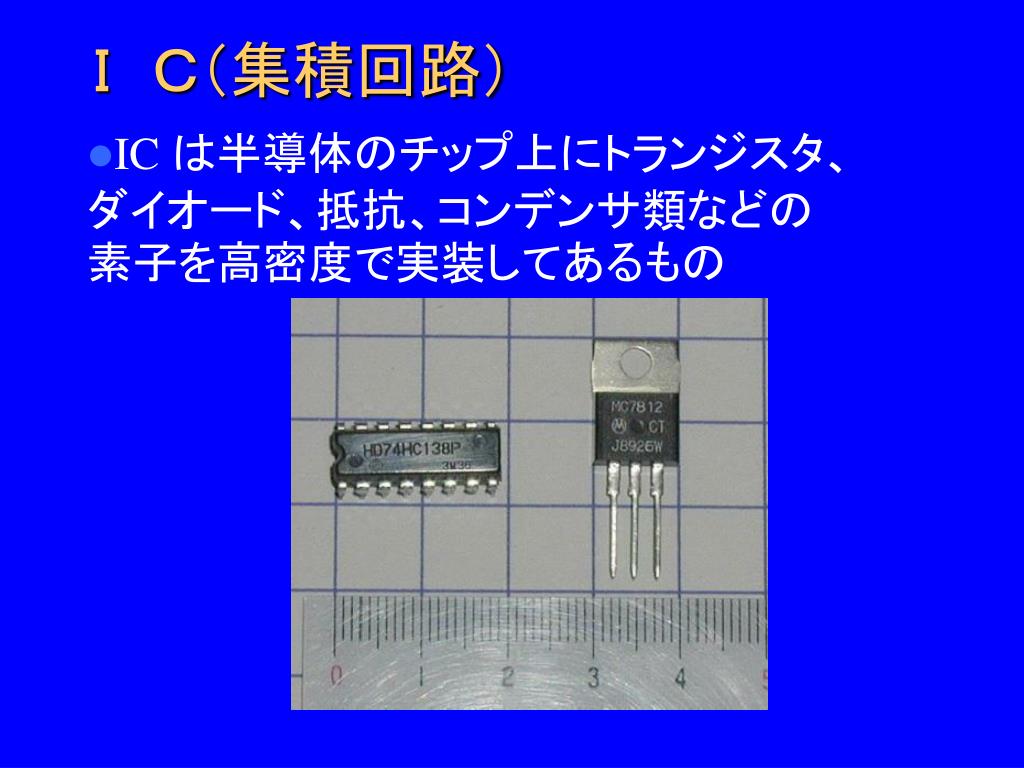

  19. Ｉ　Ｃ（集積回路） • IC は半導体のチップ上にトランジスタ、　　　　　ダイオード、抵抗、コンデンサ類などの　　　　　素子を高密度で実装してあるもの

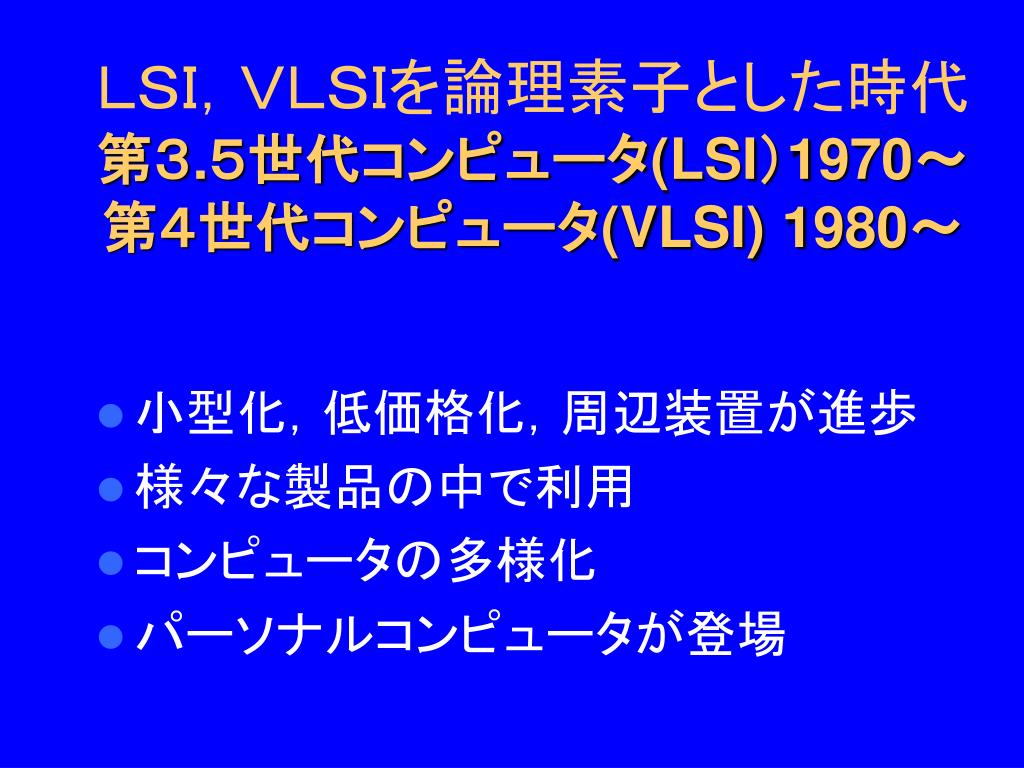

  20. ＬＳＩ，ＶＬＳＩを論理素子とした時代第３.５世代コンピュータ(LSI）1970～第４世代コンピュータ(VLSI) 1980～ • 小型化，低価格化，周辺装置が進歩 • 様々な製品の中で利用 • コンピュータの多様化 • パーソナルコンピュータが登場

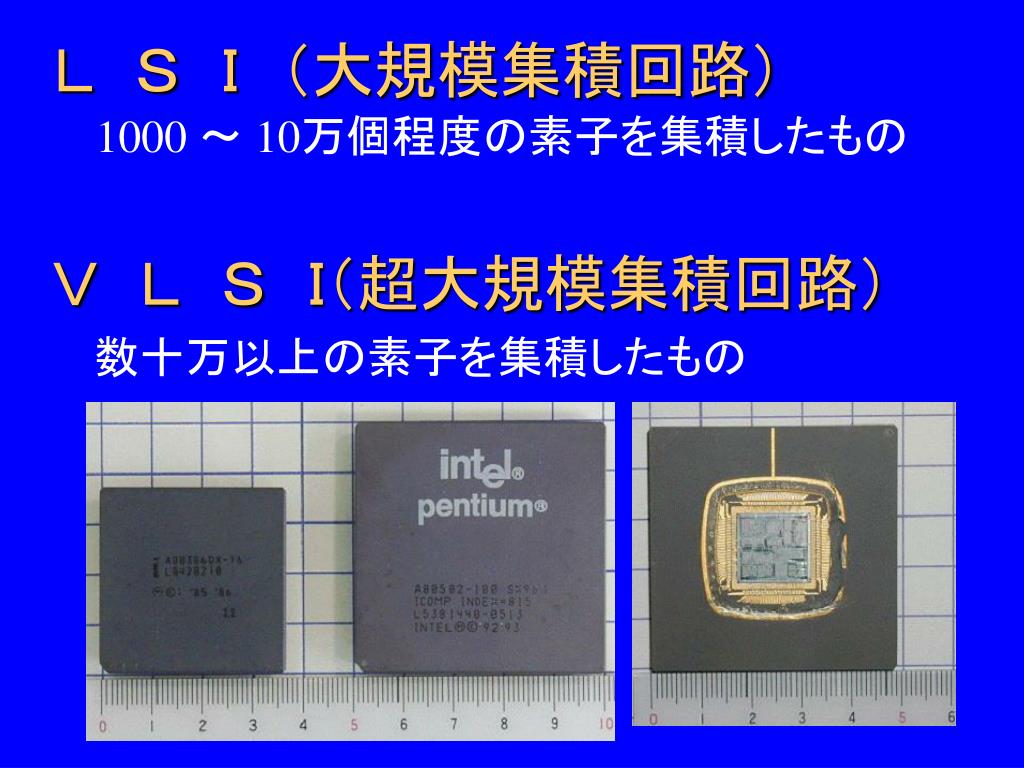

  21. Ｌ　Ｓ　Ｉ　（大規模集積回路） 1000 ～ 10万個程度の素子を集積したもの Ｖ　Ｌ　Ｓ　Ｉ（超大規模集積回路） 数十万以上の素子を集積したもの

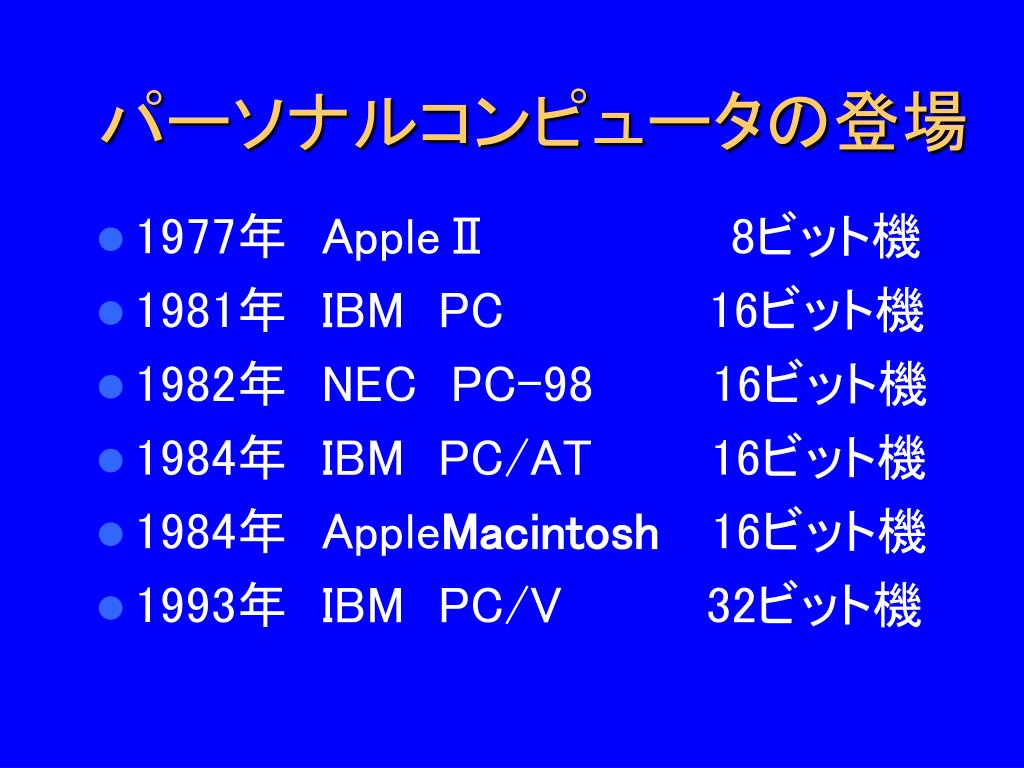

  22. パーソナルコンピュータの登場 • 1977年　AppleⅡ　　　　　　　8ビット機 • 1981年　IBM　PC　　　　　　16ビット機 • 1982年　NEC　PC-98　　　 16ビット機 • 1984年　IBM　PC/AT　　　 16ビット機 • 1984年　AppleMacintosh　 16ビット機 • 1993年　IBM　PC/V　 32ビット機

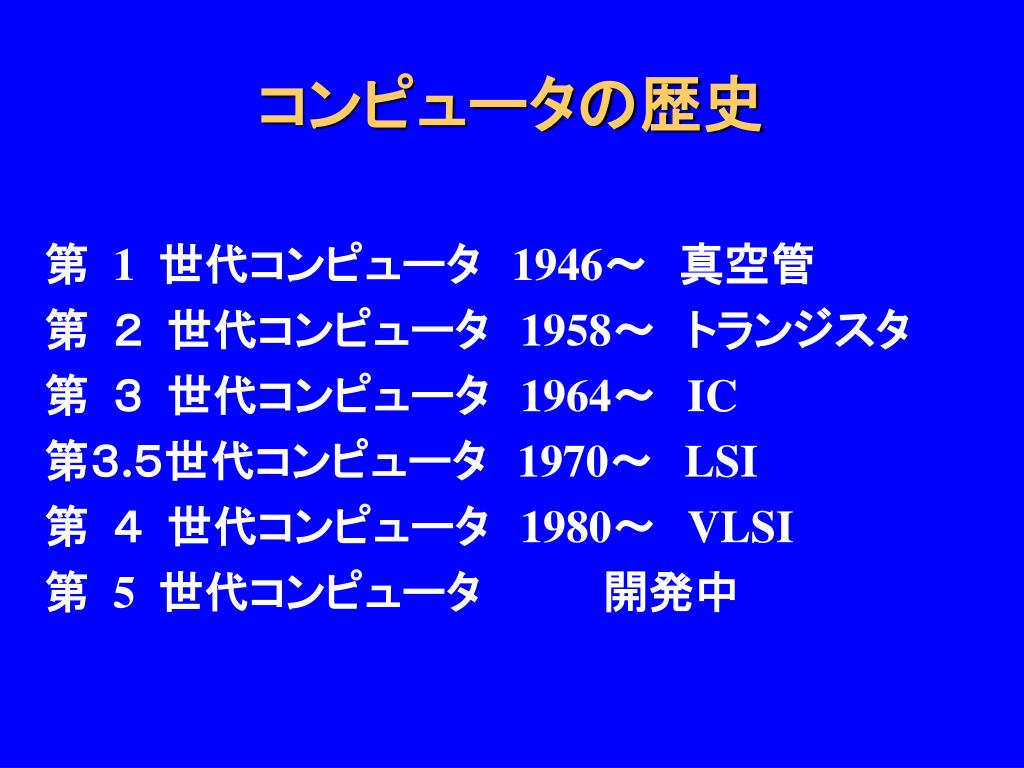

  23. コンピュータの歴史 第 1 世代コンピュータ　1946～真空管　 第 ２ 世代コンピュータ　1958～　トランジスタ 第 ３ 世代コンピュータ　1964～　IC 第３.５世代コンピュータ　1970～　LSI 第 ４ 世代コンピュータ　1980～　VLSI 第 5 世代コンピュータ　　　　開発中

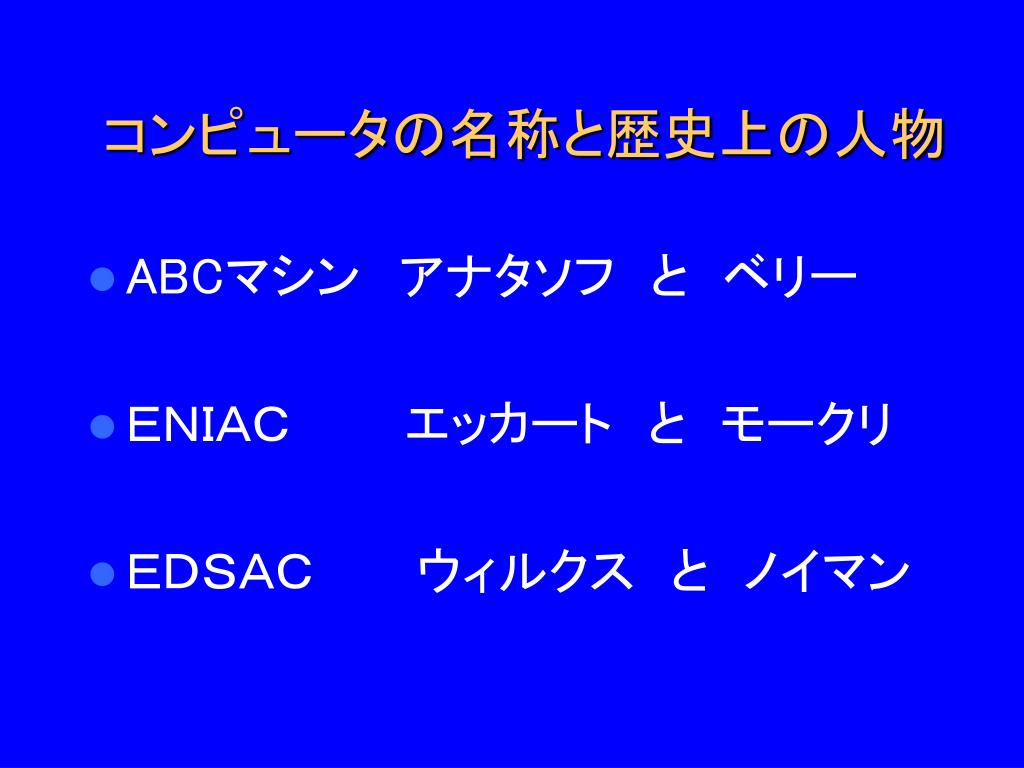

  24. コンピュータの名称と歴史上の人物 • ABCマシン アナタソフ　と　ベリー • ＥＮＩＡＣ 　　　エッカート　と　モークリ • ＥＤＳＡＣ　　　ウィルクス　と　ノイマン
