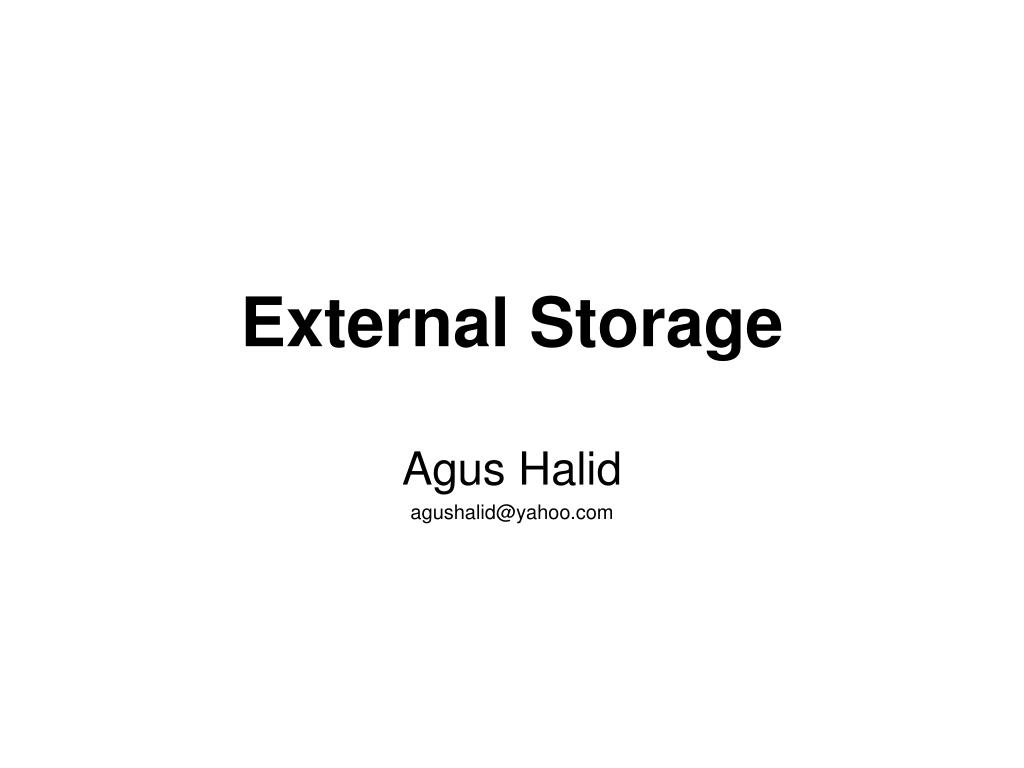

  1. External Storage Agus Halid agushalid@yahoo.com

  2. Jenis-jenis External Storage • Sequential Access Storage Device • Magnetic Tape • Direct/Random Access Storage Device • Floppy Disk (Disket) • Fixed Disk (Harddisk) • Compact Disk (CD-ROM) • Smart & Small • PCMCIA / PC-Card • Smart Card • ThumbDrive

  3. Floppy Disk

  4. Harddisk

  5. Harddisk Tracks

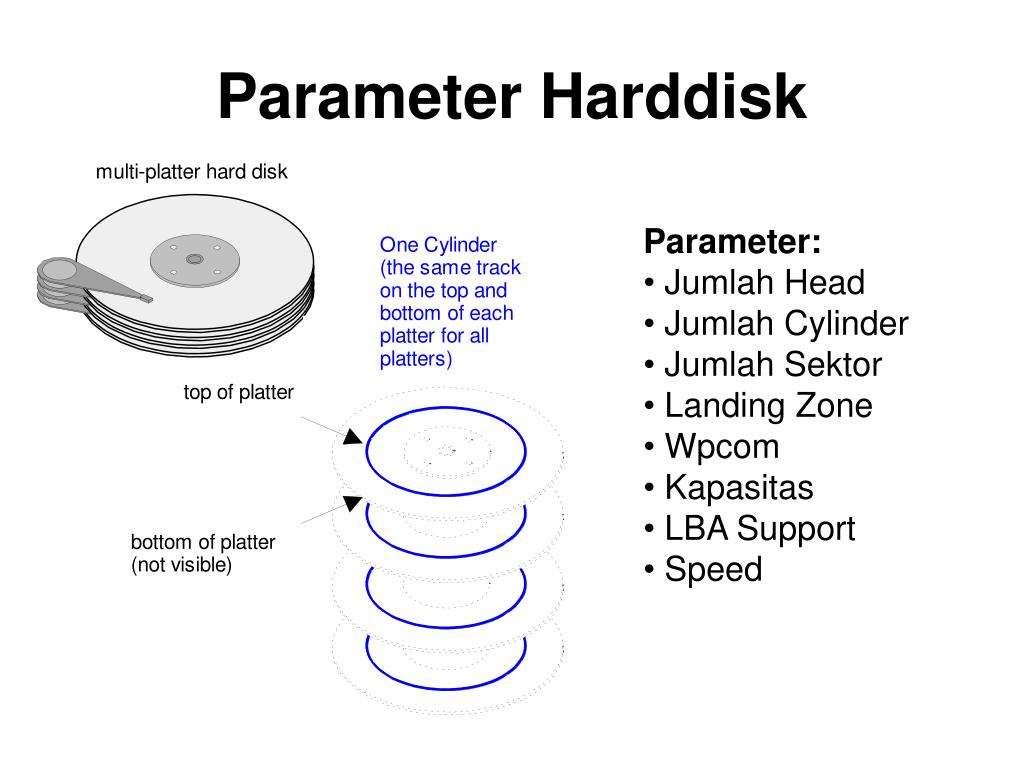

  6. Parameter Harddisk • Parameter: • Jumlah Head • Jumlah Cylinder • Jumlah Sektor • Landing Zone • Wpcom • Kapasitas • LBA Support • Speed

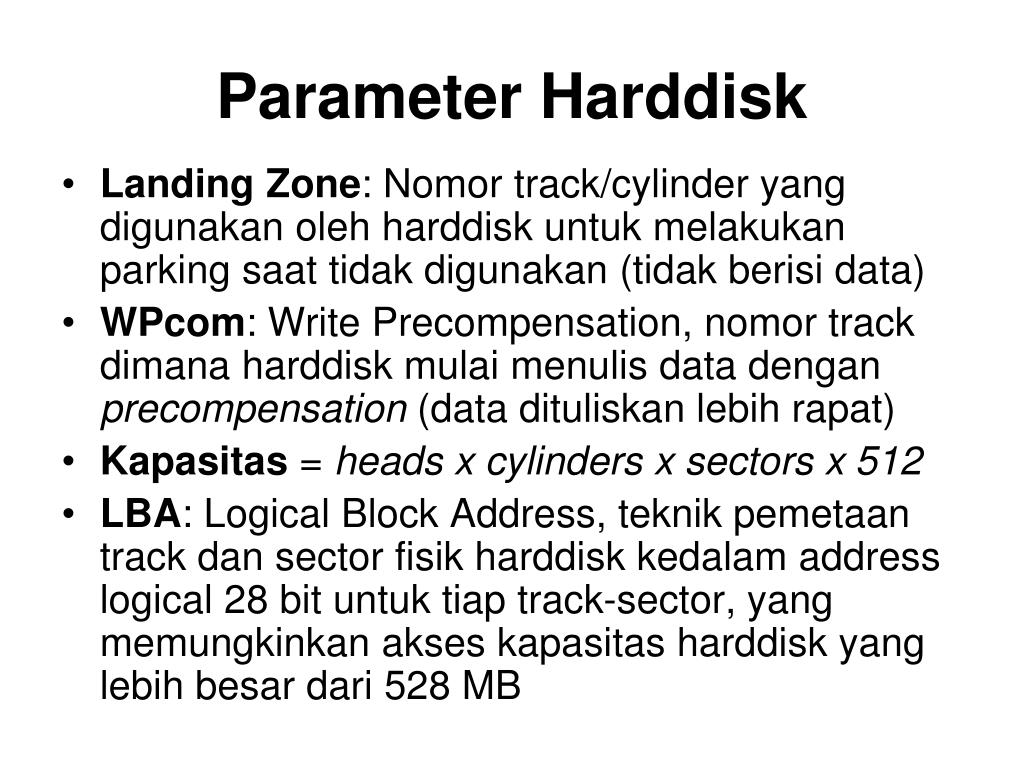

  7. Parameter Harddisk • Landing Zone: Nomor track/cylinder yang digunakan oleh harddisk untuk melakukan parking saat tidak digunakan (tidak berisi data) • WPcom: Write Precompensation, nomor track dimana harddisk mulai menulis data dengan precompensation (data dituliskan lebih rapat) • Kapasitas = heads x cylinders x sectors x 512 • LBA: Logical Block Address, teknik pemetaan track dan sector fisik harddisk kedalam address logical 28 bit untuk tiap track-sector, yang memungkinkan akses kapasitas harddisk yang lebih besar dari 528 MB

  8. Metode Encoding • MFM: Modified Frequency Modulation, metode penulisan yang digunakan pada floppy disk dan harddisk berukuran kurang dari 40 MB • RLL:Run Length Limited, penambahan extra bit pada setiap kelompok bit data, sehingga terdapat spasi di antara setiap kelompok bit data yang memudahkan saat pembacaan

  9. IDE / ATA • IDE: Integrated Drive Electronic, type interface untuk peralatan Harddisk dan CD-ROM, dimana controler dibuat menyatu dengan peralatan. • EIDE: Enhanced IDE, dengan kecepatan yang lebih tinggi, dan mempunyai fasilitas multiple channel yang memungkinkan pemasangan 2 peralatan IDE sekaligus pada satu port. • Spesifikasi IDE dikenal juga dengan istilah ATA (Advanced Technology Attachment)

  10. Spesifikasi ATA Type Mode Rate Mode Rate PI/O MB/Sec DMA MB/Sec ATA 0 3.3 0 4.2 ATA 1 5.2 ATA 2 8.3 ATA-2, 3 3 11.1 1 13.3 ATA-2, 3 4 16.6 2 16.6 ATA-4 2 33.3

  11. Serial ATA • Mode transfer Serial • Performance 1,5Gbps (150 MB/sec) • Thin and point-to-point cabeling

  12. PIO / DMA • PI/O: Programmed Input/Output, mode transfer data oleh peralatan IDE yang melibatkan processor • DMA: direct Memory Access, mode transfer data langsung dari perangkat IDE ke memori tanpa melibatkan processor. • ATA-4 biasa disebut juga dengan Ultra ATA, ATA-33, Ultra DMA (UDMA), atau DMA-33

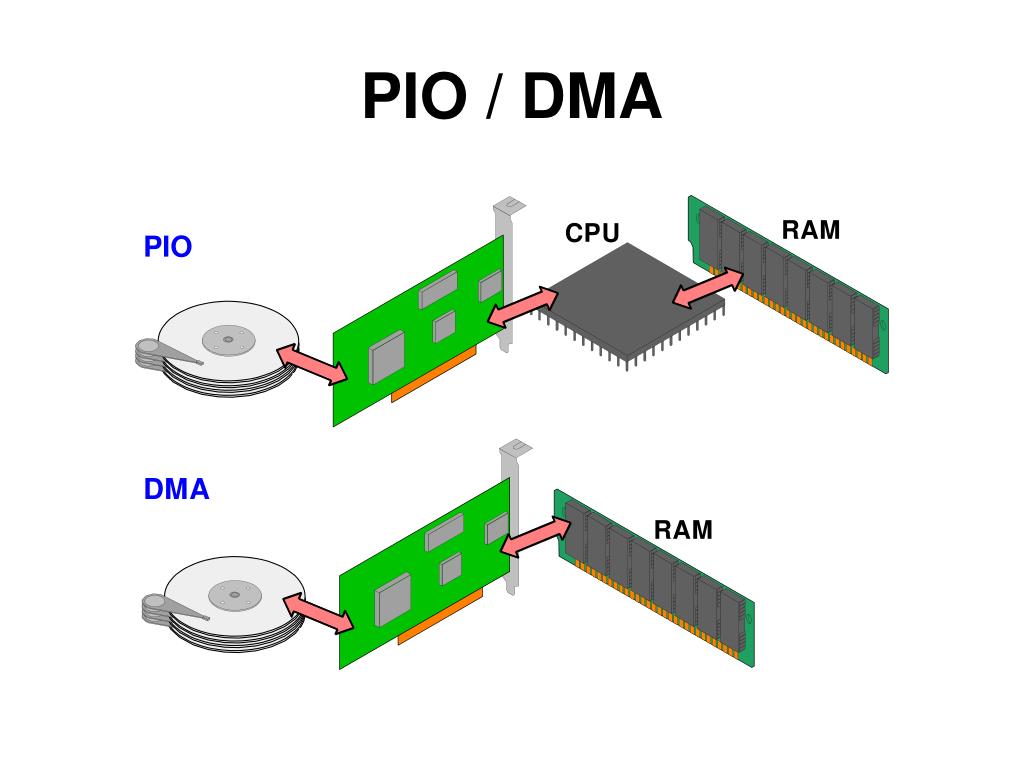

  13. PIO / DMA

  14. SCSI • SCSI: Small Computer System Interface • Fleksible parallel data transfer, yang memungkinkan satu port scsi dapat menangani 7-15 peralatan (drive) • Kecepatan transfer data sampai 80 Mbyte/second, tergantung dari lebar bus data

  15. SCSI TYPE Bus pin cable rate device (bit) (m) MB/s max SCSI-1 8 25 19.7 5 8 SCSI-2 8 50 19.7 5 8 Fast SCSI-2 8 50 9.8 10 8 Wide SCSI-2 or Fast Wide SCSI-2 16 68 9.8 10-20 16 8-bit Ultra SCSI-3 8 50 20 8 16-bit Ultra SCSI-3 16 68 20-40 16 8-bit Ultra2 SCSI-3 8 50 39.4 40 8 16-bit Ultra2 SCSI-3 16 68 39.4 40-80 16

  16. CD-ROM

  17. CD-Tracks

  18. CD Drive

  19. CD-ROM • Kapasitas • Mode 1  650MB • Mode 2  750 MB • Sector size • Mode 1  2048 bytes • Mode 2  2352 bytes • Data Rate 1,4 MB/sec • Max. Revolution 8 Hz

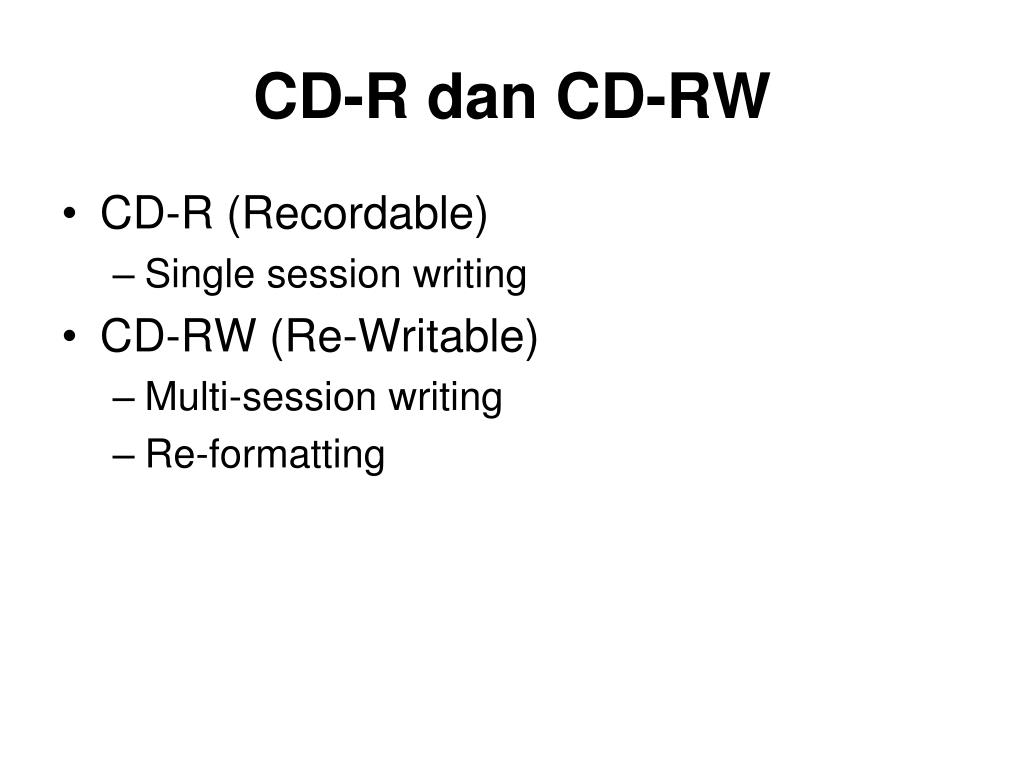

  20. CD-R dan CD-RW • CD-R (Recordable) • Single session writing • CD-RW (Re-Writable) • Multi-session writing • Re-formatting

  21. CD-Recordable (CD-R) Label Writing Aluminium Kristal LASER (pada suhu lebur) Polycarbonate

  22. CD-ReWritable (CD-RW) Writing Label Aluminium Kristal LASER (pada suhu lebur) Polycarbonate Label Re-Formatting Aluminium Kristal LASER (pada suhu kristal) Polycarbonate

  23. DVD-ROM • DVD = Digital Versatile Disk • Kapasitas • Single Side, Single layer  4,7 GB • Single Side, Doube Layer  8,54 GB • Double Side, Doube Layer  17 GB • Sector size 2048 bytes • Data Rate 10,08 MB/sec • Max. Revolution 25,5 Hz

  24. DVD-ROM

  25. PCMCIA • PCMCIA (Personal Computer Memory • Card International Ascoiation) • Ukuran fisik 85.6 mm x 54.0 mm • Ketebalan: • Type I 3.3 mm • Type II 5.0 mm • Type III 10.5 mm • Fungsi: • Type I: RAM, Flash, SRAM • Type II: I/O Device (Modem, LAN) • Type III: Mass Storage http://www.pc-card.com

  26. Smart Card • Fisik: • Microchip yang disimpan • Pada material plastic • Isi: • Processor 8 bit 5 Mhz • 1 KB RAM • 24 KB ROM • 16 KB EEPROM • Serial Interface • Penggunaan • Credit card • GSM SIM Card • Digital Camera • PDA http://www.keycorp.net/smartcard/multos.htm

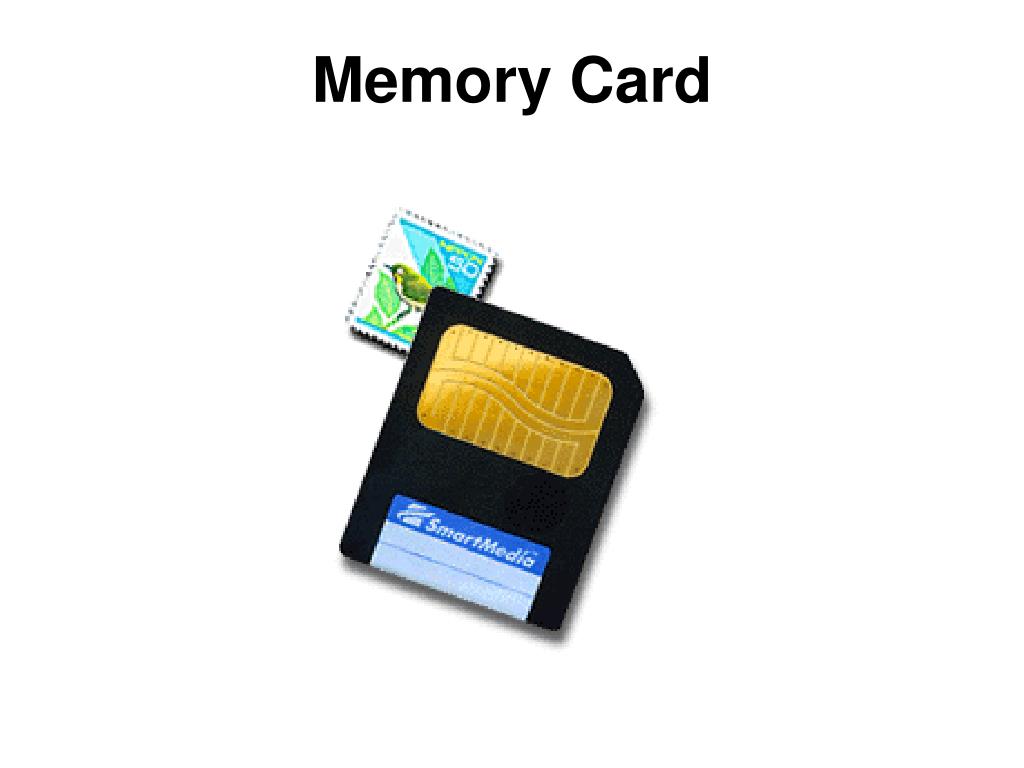

  27. Memory Card

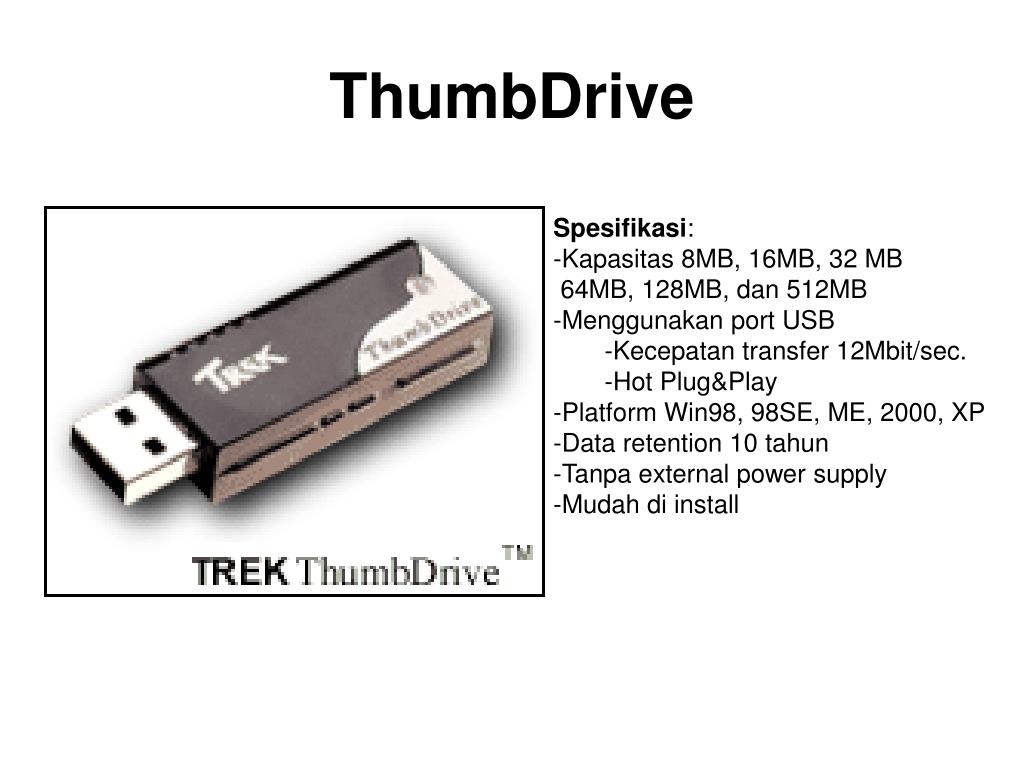

  28. ThumbDrive • Spesifikasi: • Kapasitas 8MB, 16MB, 32 MB • 64MB, 128MB, dan 512MB • Menggunakan port USB • Kecepatan transfer 12Mbit/sec. • Hot Plug&Play • Platform Win98, 98SE, ME, 2000, XP • Data retention 10 tahun • Tanpa external power supply • Mudah di install
