Raskrižje u istoj razini

M. i C = 20m. 8cm. 22. 23. Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini. Mjerilo 1: 250. 23. 21. 22. 24. 25. 1m. 0.

ouida
Download Presentation

Raskrižje u istoj razini

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

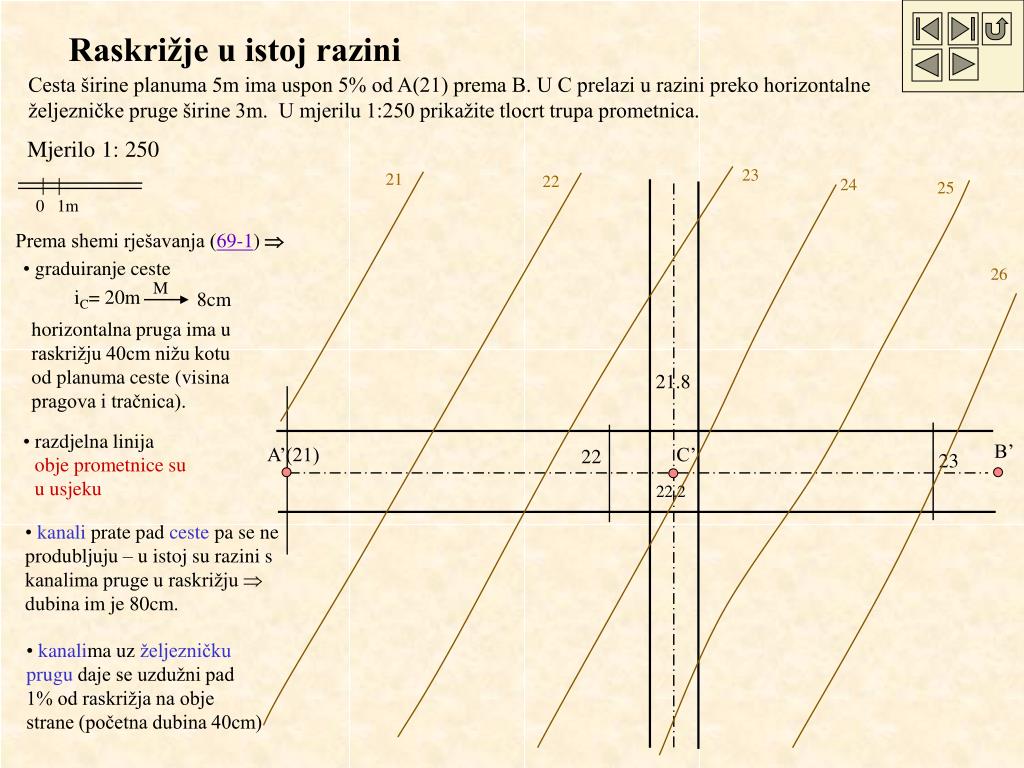

  1. M iC= 20m 8cm 22 23 Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini Mjerilo 1: 250 23 21 22 24 25 1m 0 Prema shemi rješavanja (69-1)  • graduiranje ceste 26 horizontalna pruga ima u raskrižju 40cm nižu kotu od planuma ceste (visina pragova i tračnica). 21.8 • razdjelna linija B’ A’(21) C’ obje prometnice su u usjeku 22.2 • kanali prate pad ceste pa se ne produbljuju – u istoj su razini s kanalima pruge u raskrižju  dubina im je 80cm. • kanalima uz željezničku prugu daje se uzdužni pad 1% od raskrižja na obje strane (početna dubina 40cm)

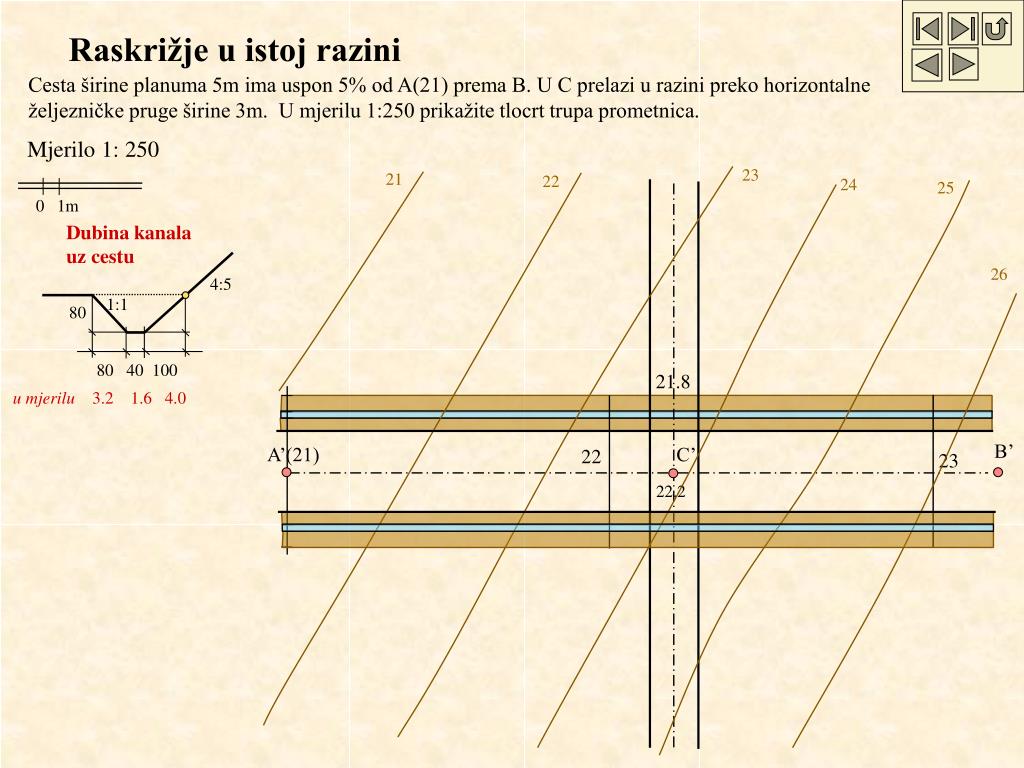

  2. Dubina kanala uz cestu 4:5 1:1 80 80 40 100 u mjerilu 3.2 1.6 4.0 Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini Mjerilo 1: 250 23 21 22 24 25 1m 0 26 21.8 B’ A’(21) C’ 22 23 22.2

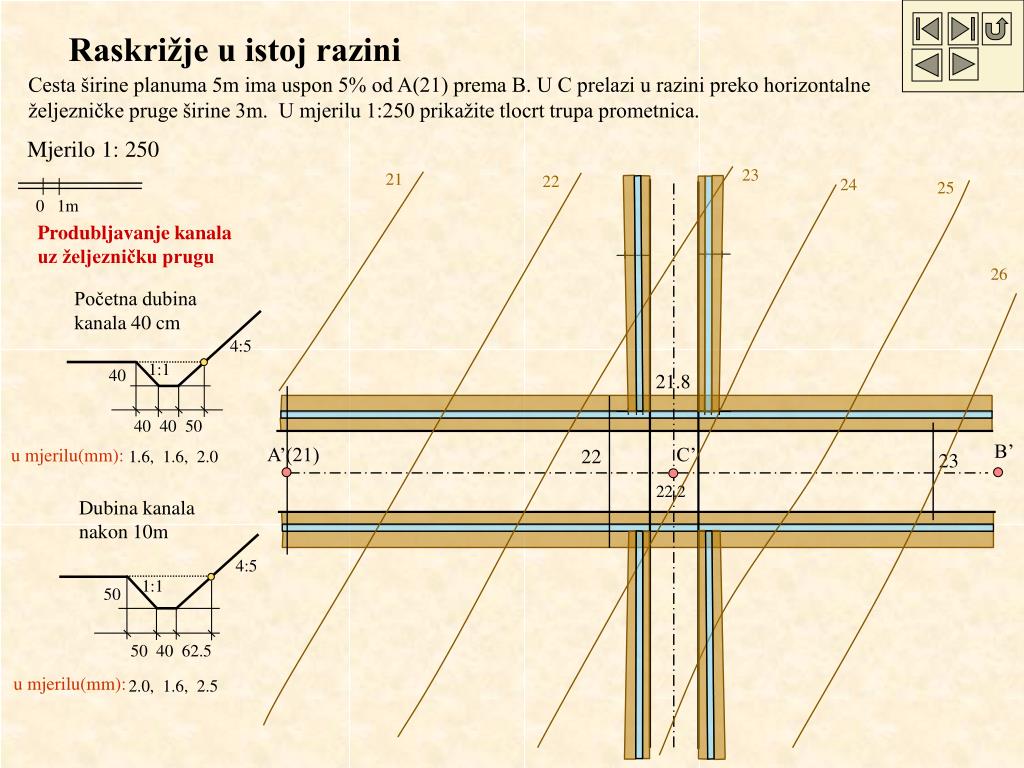

  3. Početna dubina kanala 40 cm 4:5 1:1 40 u mjerilu(mm): 1.6, 1.6, 2.0 40 40 50 Dubina kanala nakon 10m 4:5 1:1 50 50 40 62.5 u mjerilu(mm): 2.0, 1.6, 2.5 Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini Mjerilo 1: 250 23 21 22 24 25 1m 0 Produbljavanje kanala uz željezničku prugu 26 21.8 B’ A’(21) C’ 22 23 22.2

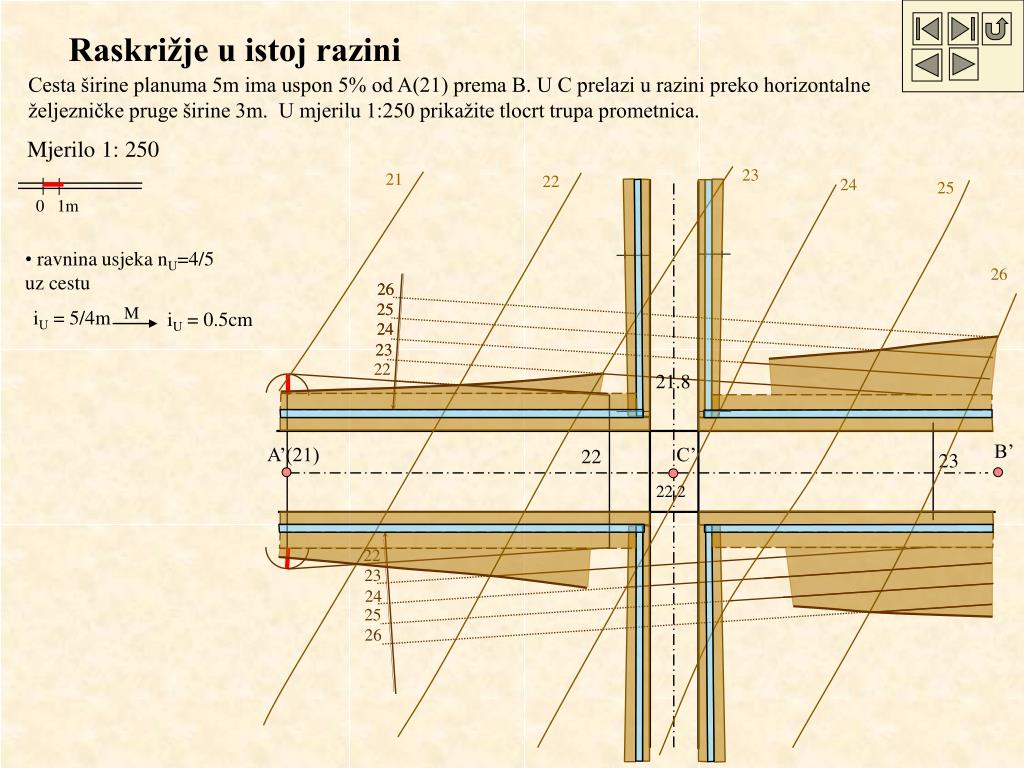

  4. M iU = 5/4m iU = 0.5cm 26 25 24 23 22 22 23 24 25 26 Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini Mjerilo 1: 250 23 21 22 24 25 1m 0 • ravnina usjeka nU=4/5 uz cestu 26 21.8 B’ A’(21) C’ 22 23 22.2

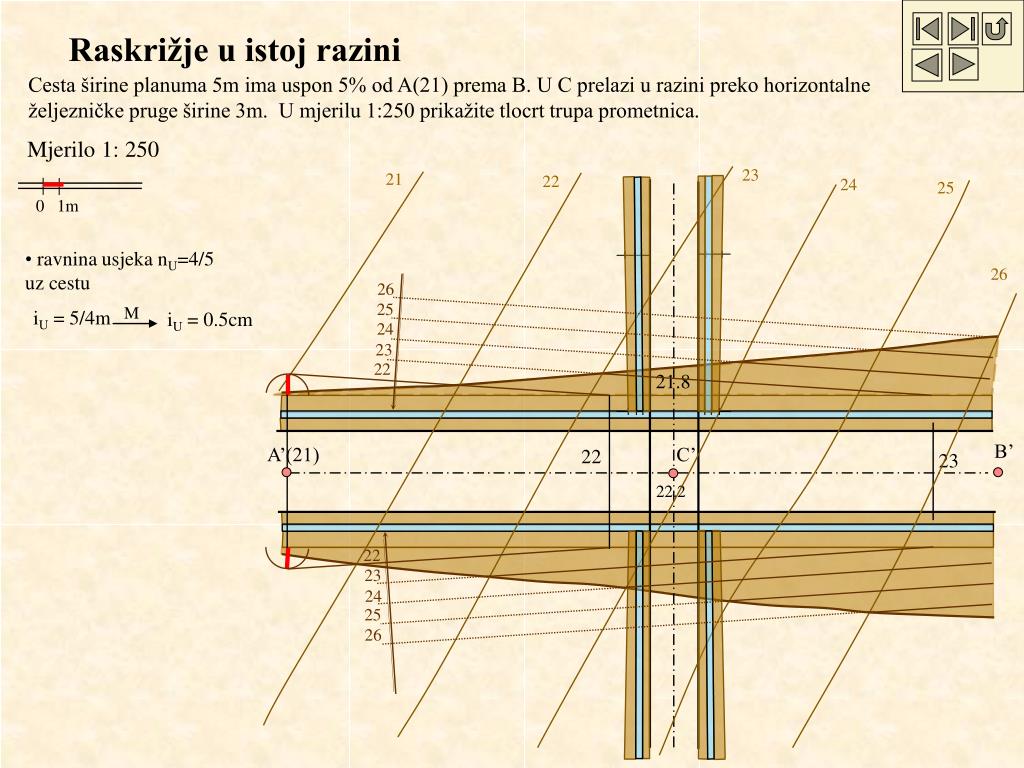

  5. Mjerilo 1: 250 1m 0 M • ravnina usjeka nU=4/5 uz cestu iU = 5/4m iU = 0.5cm 26 26 25 25 24 24 23 23 22 22 23 24 25 26 Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini 23 21 22 24 25 26 21.8 B’ A’(21) C’ 22 23 22.2

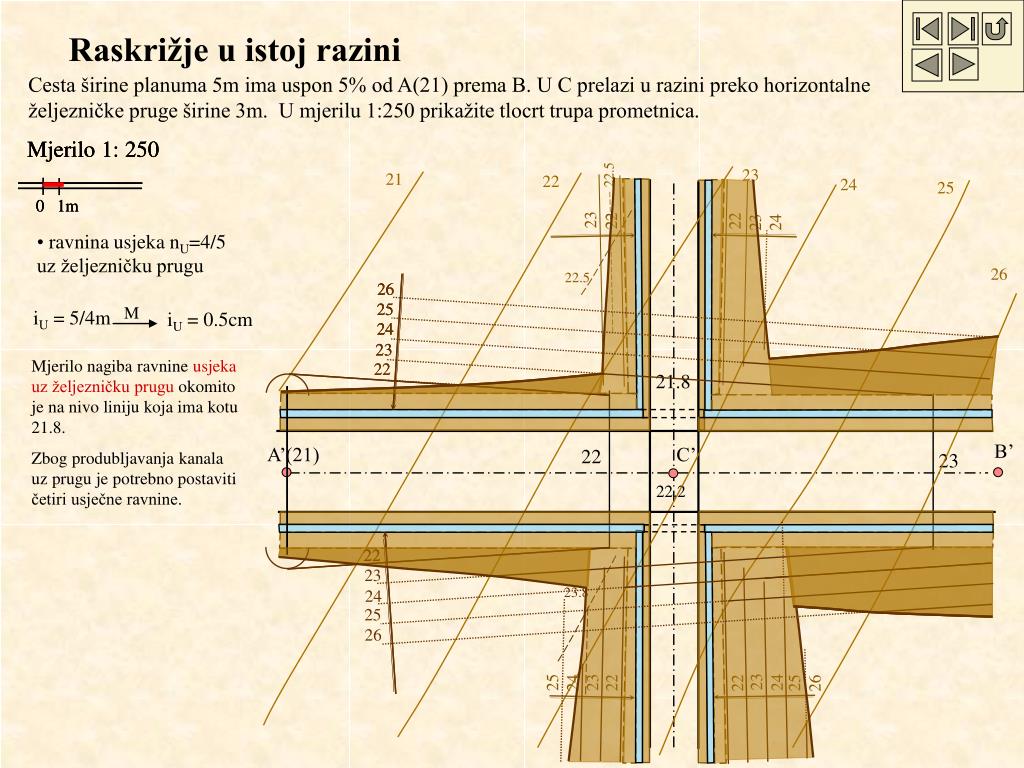

  6. 22.5 23 22 22 23 24 M iU = 5/4m iU = 0.5cm 22.5 26 25 24 23 22 22 22 22 23 23.8 24 25 26 23 25 23 24 24 25 22 26 22 Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini Mjerilo 1: 250 Mjerilo 1: 250 Mjerilo 1: 250 23 21 22 24 25 1m 1m 1m 0 0 0 • ravnina usjeka nU=4/5 uz željezničku prugu 26 26 26 25 25 24 24 23 23 Mjerilo nagiba ravnine usjeka uz željezničku prugu okomito je na nivo liniju koja ima kotu 21.8. Zbog produbljavanja kanala uz prugu je potrebno postaviti četiri usječne ravnine. 21.8 B’ A’(21) C’ 22 23 22.2

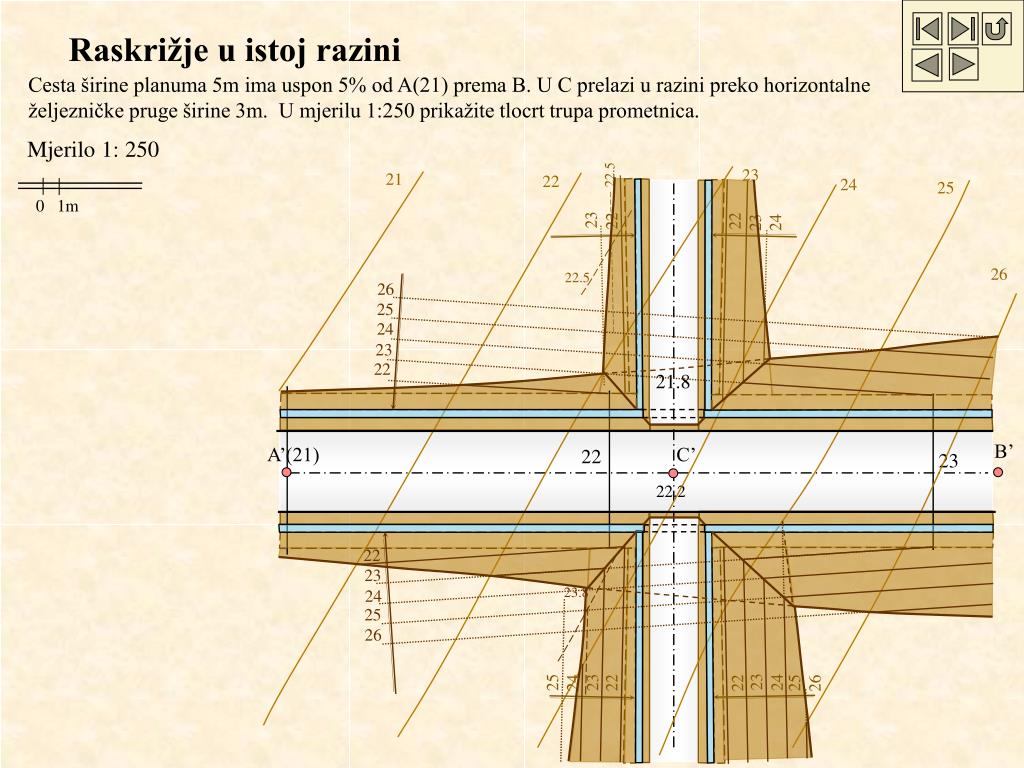

  7. 22.5 22.5 22 22 23.8 23 25 23 24 24 25 22 26 22 Cesta širine planuma 5m ima uspon 5% od A(21) prema B. U C prelazi u razini preko horizontalne željezničke pruge širine 3m. U mjerilu 1:250 prikažite tlocrt trupa prometnica. Raskrižje u istoj razini Mjerilo 1: 250 23 21 22 24 25 1m 0 23 22 22 23 24 26 26 25 24 23 21.8 B’ A’(21) C’ 22 23 22.2 23 24 25 26
