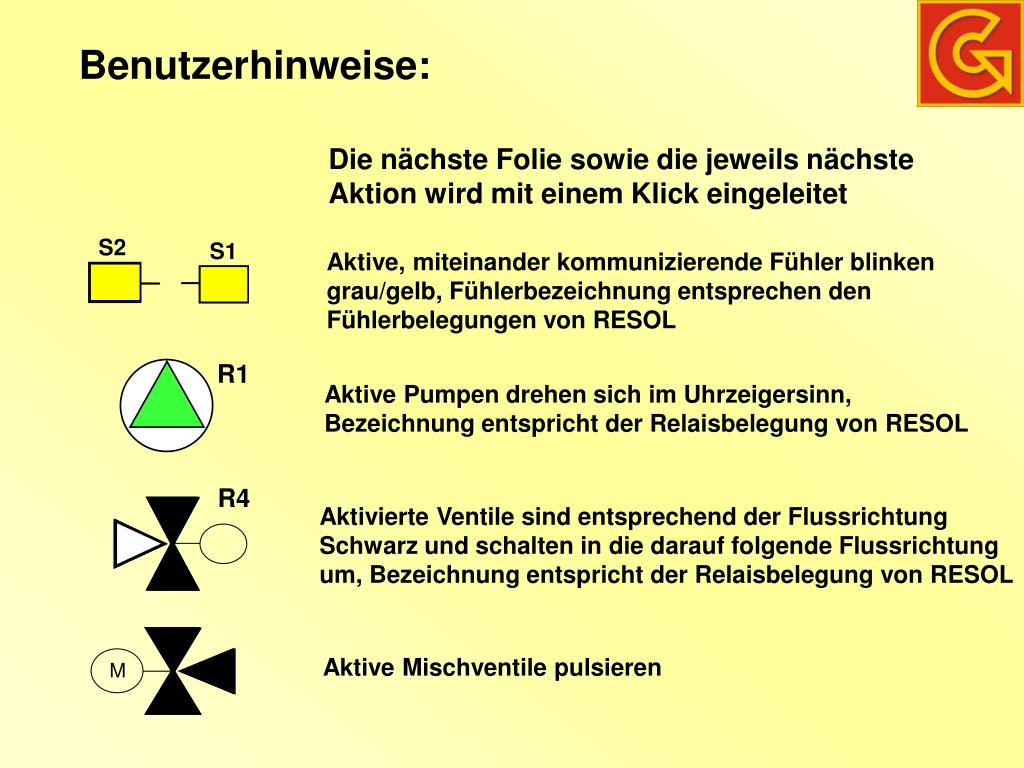

Benutzerhinweise:

1. Benutzerhinweise: Die nächste Folie sowie die jeweils nächste Aktion wird mit einem Klick eingeleitet S2 S1 Aktive, miteinander kommunizierende Fühler blinken grau/gelb, Fühlerbezeichnung entsprechen den Fühlerbelegungen von RESOL R1 Aktive Pumpen drehen sich im Uhrzeigersinn, Bezeichnung entspricht der Relaisbelegung von RESOL R4 Aktivierte Ventile sind entsprechend der Flussrichtung Schwarz und schalten in die darauf folgende Flussrichtung um, Bezeichnung entspricht der Relaisbelegung von RESOL Aktive Mischventile pulsieren M

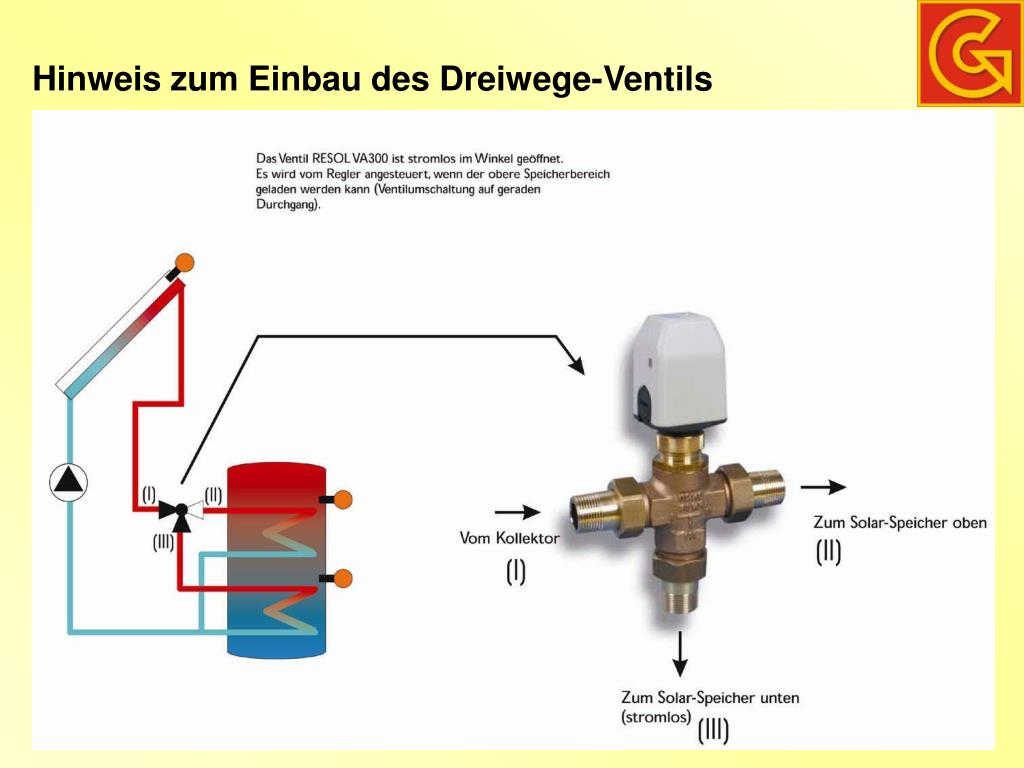

2. Hinweis zum Einbau des Dreiwege-Ventils

3. 1. Warmwasser-Solaranlagen

4. 1.1 Warmwasser-Solaranlagen mit 1 Speicher

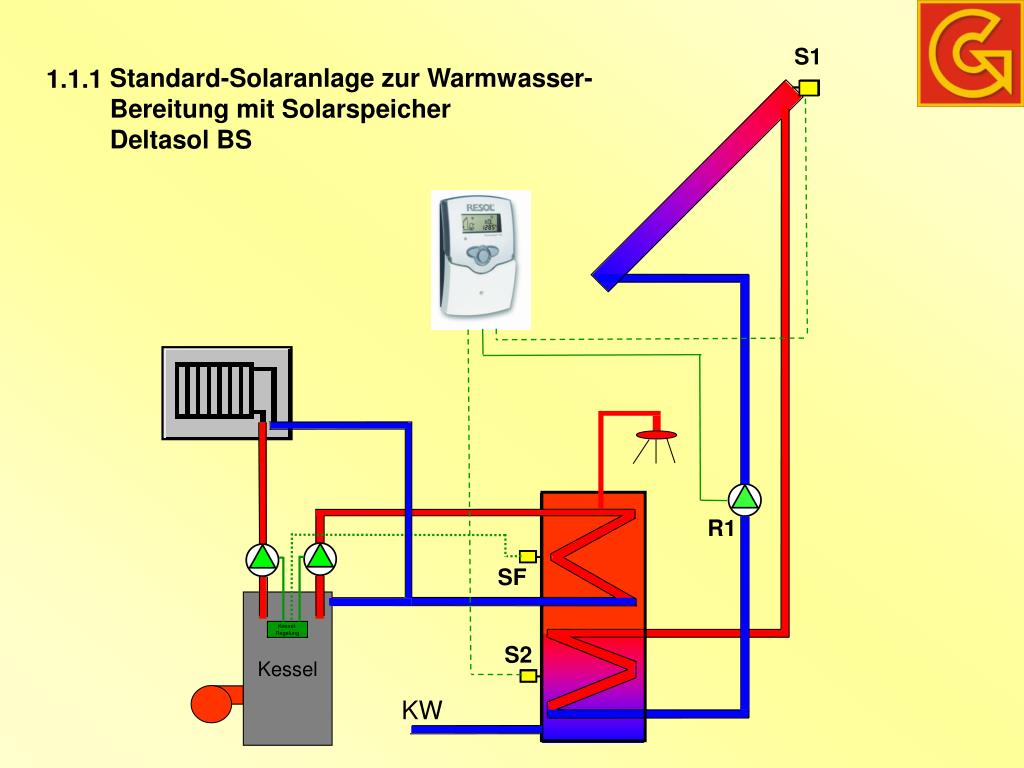

5. S1 1.1.1 Standard-Solaranlage zur Warmwasser- Bereitung mit Solarspeicher Deltasol BS R1 SF Kessel Kessel- Regelung S2 KW

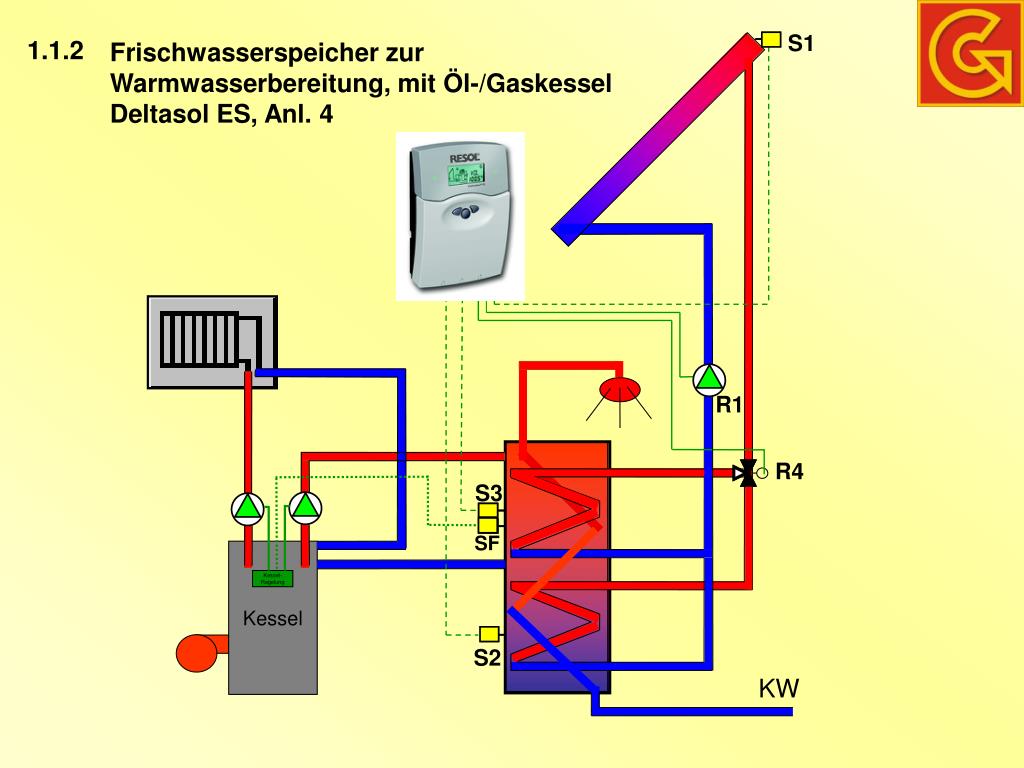

6. S1 Frischwasserspeicher zur Warmwasserbereitung, mit Öl-/Gaskessel Deltasol ES, Anl. 4 1.1.2 R1 R4 S3 SF Kessel Kessel- Regelung S2 KW

7. 1.2 Warmwasser-Solaranlagen mit 2 Speicher

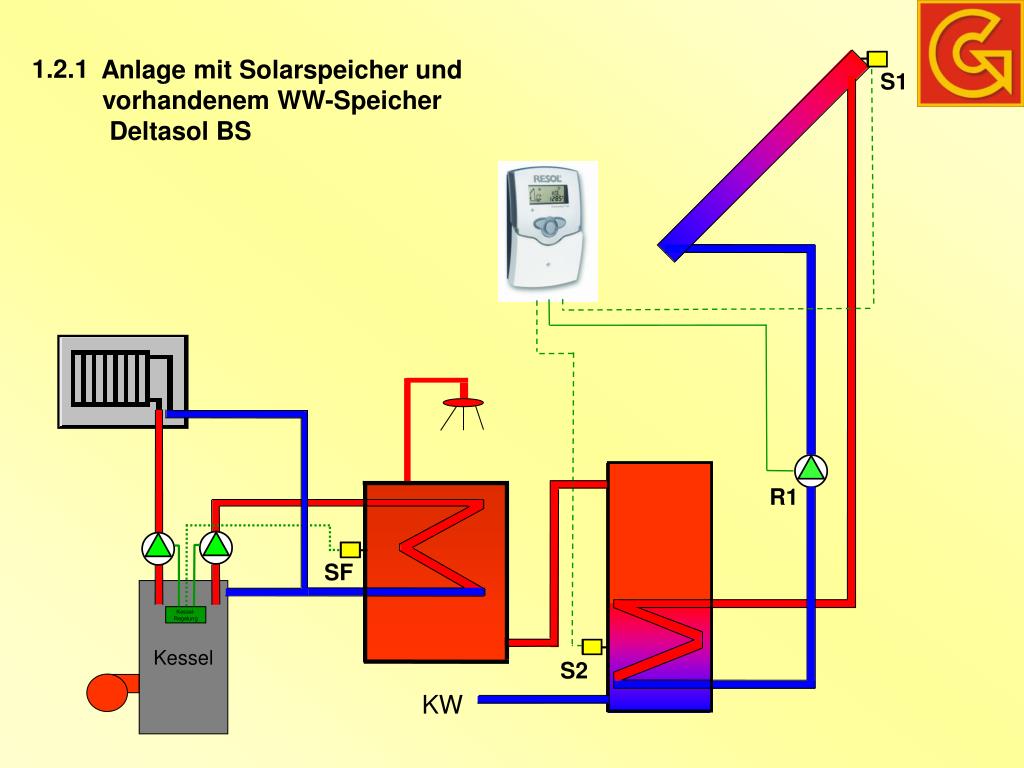

8. 1.2.1 Anlage mit Solarspeicher und vorhandenem WW-Speicher Deltasol BS S1 R1 SF Kessel Kessel- Regelung S2 KW

9. Anlage mit Solarspeicher und Umladung in vorhandenen WW-Speicher - Deltasol ES, Anl. 2 1.2.2 S1 R3 R1 S3 S4 SF Kessel Kessel- Regelung S2 KW

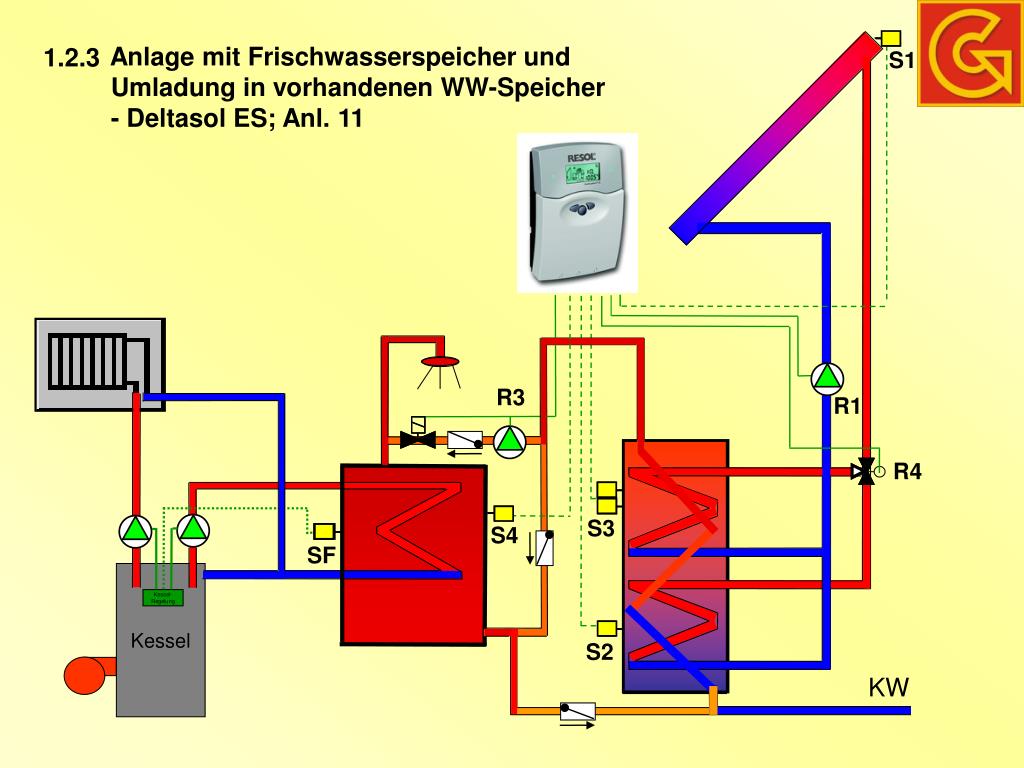

10. Anlage mit Frischwasserspeicher und Umladung in vorhandenen WW-Speicher - Deltasol ES; Anl. 11 1.2.3 S1 R3 R1 R4 S3 S4 SF Kessel Kessel- Regelung S2 KW

11. 1.2.4 Anlage mit Solarspeicher und vorhandenem vorgeschaltetem WW-Speicher – Deltasol ES, Anl. 5 S1 R1 SF S4 Kessel R4 Kessel- Regelung S2 KW

12. 2. Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung

13. 2.1 Anlagen mit Solarspeicher und Pufferspeicher

14. Anlage mit Solarspeicher, Pufferspeicher-WT, Rücklaufanhebung mit 3-Wege-Ventil - Deltasol ES, Anl. 32 S1 2.1.1 R5 S5 Pufferspeicher WW-Speicher R1 S4 SF R4 Kessel Kessel- Regelung S3 S2 KW

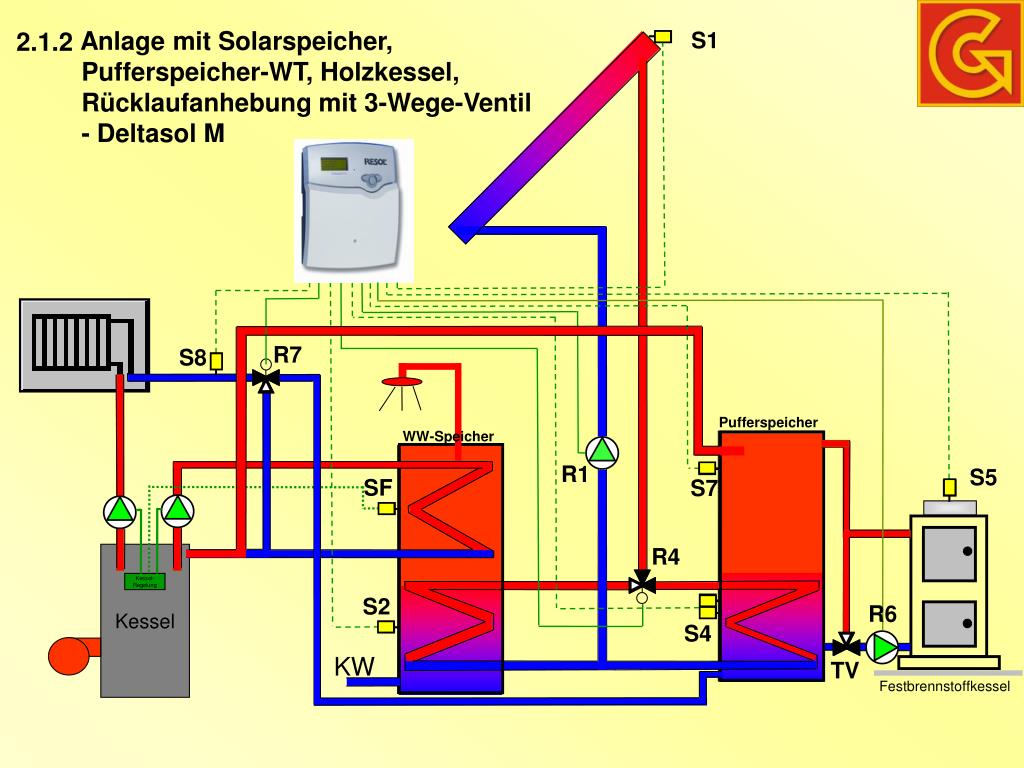

15. Anlage mit Solarspeicher, Pufferspeicher-WT, Holzkessel, Rücklaufanhebung mit 3-Wege-Ventil - Deltasol M S1 2.1.2 R7 S8 Pufferspeicher WW-Speicher R1 S5 SF S7 R4 Kessel Kessel- Regelung S2 R6 S4 KW TV Festbrennstoffkessel

16. 2.2 Anlagen mit Kombi-Speicher

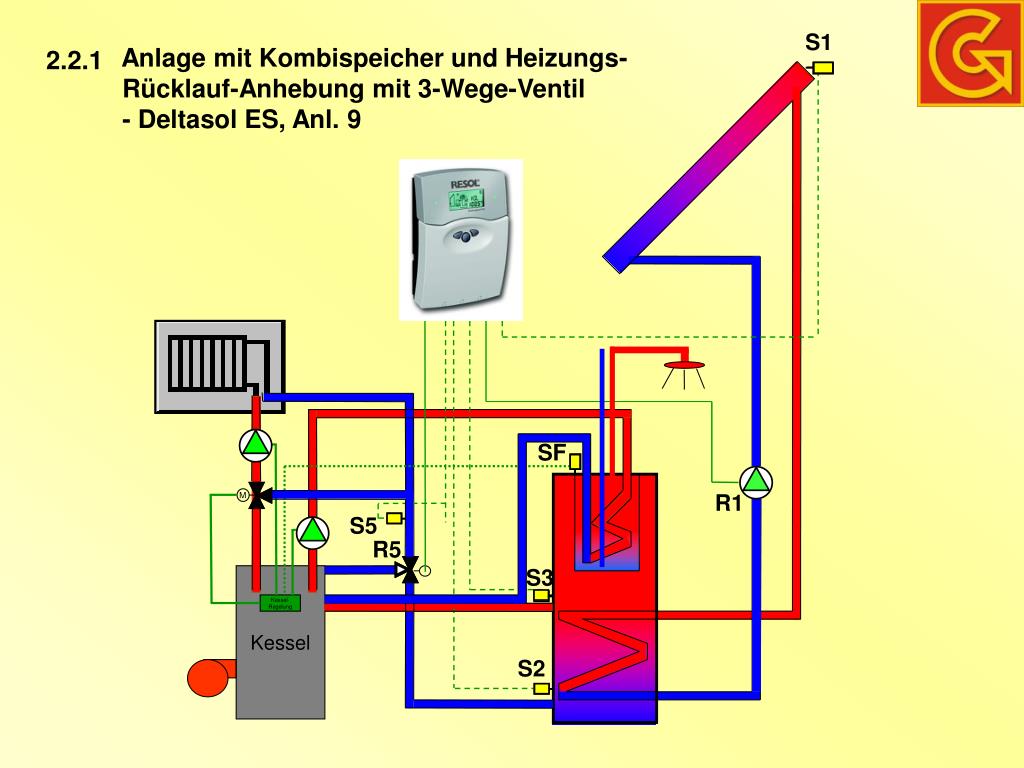

17. S1 Anlage mit Kombispeicher und Heizungs- Rücklauf-Anhebung mit 3-Wege-Ventil - Deltasol ES, Anl. 9 2.2.1 SF R1 M S5 R5 S3 Kessel Kessel- Regelung S2

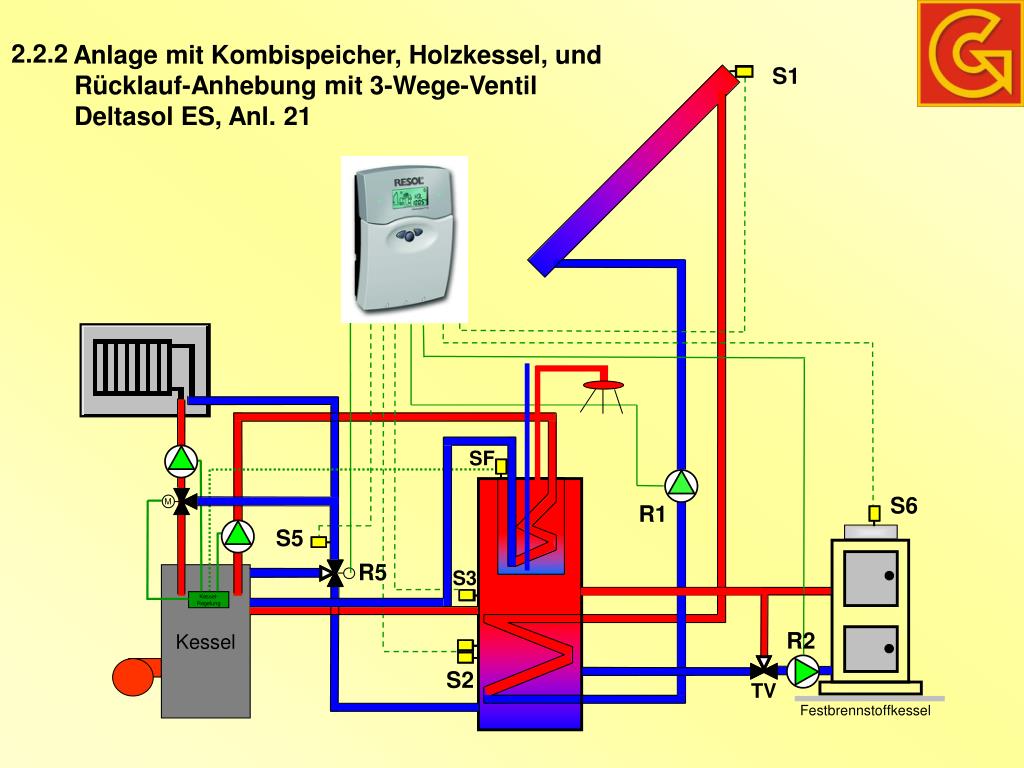

18. Anlage mit Kombispeicher, Holzkessel, und Rücklauf-Anhebung mit 3-Wege-Ventil Deltasol ES, Anl. 21 2.2.2 S1 SF S6 M R1 S5 R5 S3 Kessel Kessel- Regelung R2 S2 TV Festbrennstoffkessel

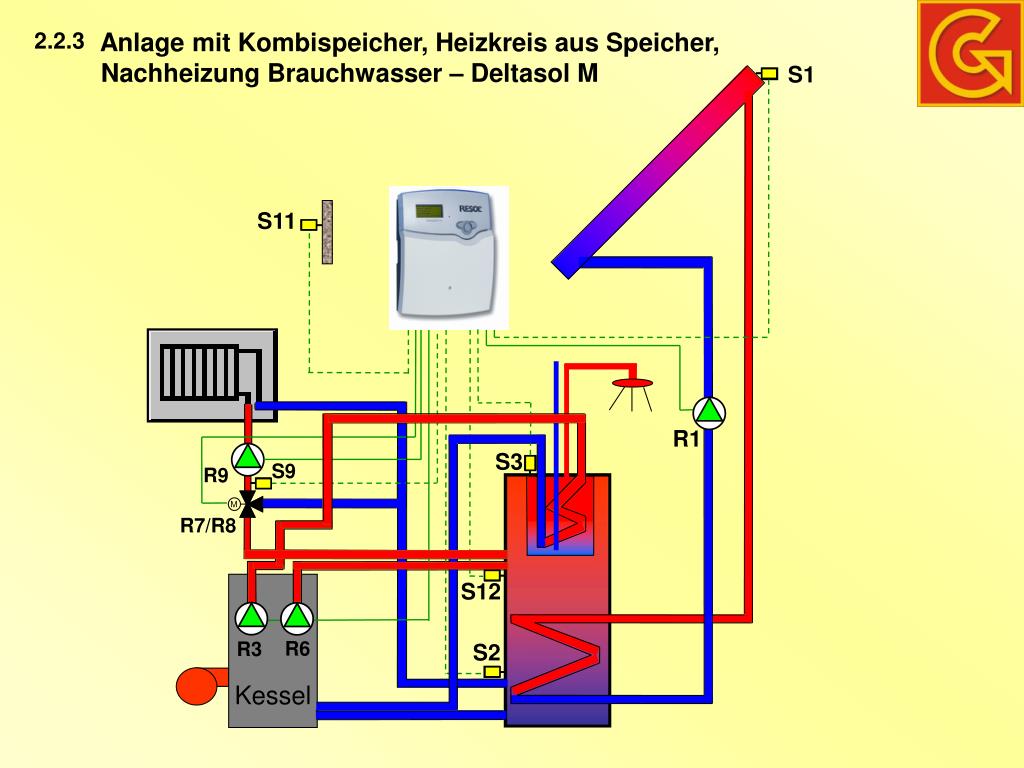

19. Anlage mit Kombispeicher, Heizkreis aus Speicher, Nachheizung Brauchwasser – Deltasol M 2.2.3 S1 S11 R1 S3 S9 R9 M R7/R8 S12 R6 R3 S2 Kessel

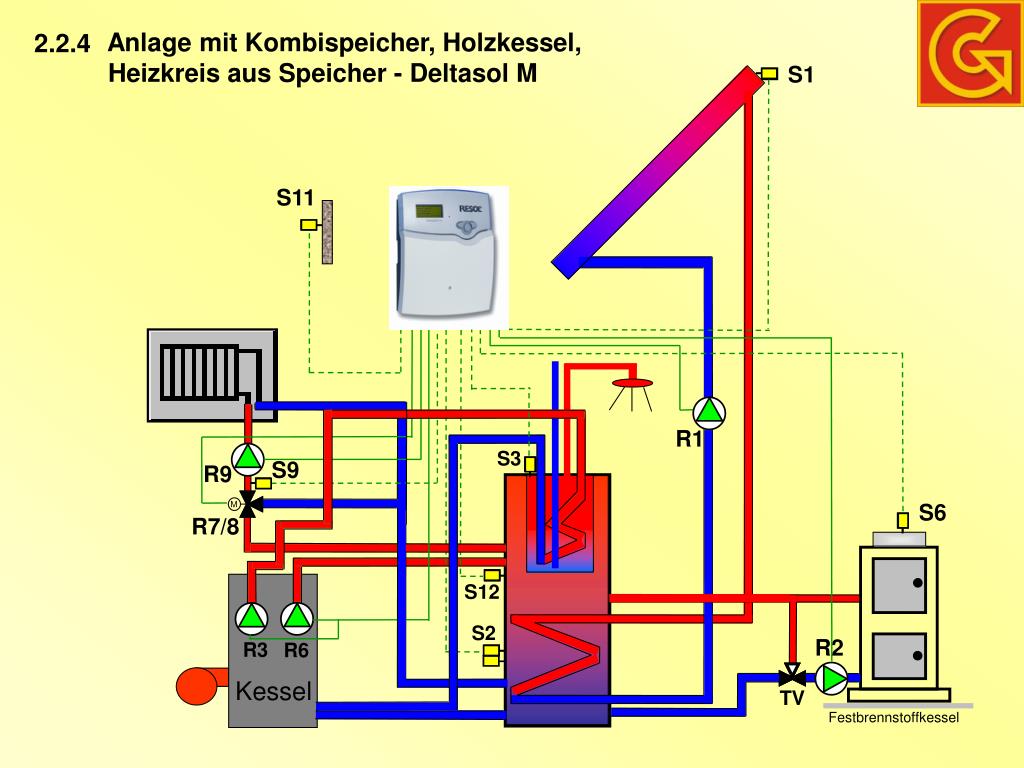

20. Anlage mit Kombispeicher, Holzkessel, Heizkreis aus Speicher - Deltasol M 2.2.4 S1 S11 R1 S3 S9 R9 S6 M R7/8 S12 S2 R2 R3 R6 Kessel TV Festbrennstoffkessel

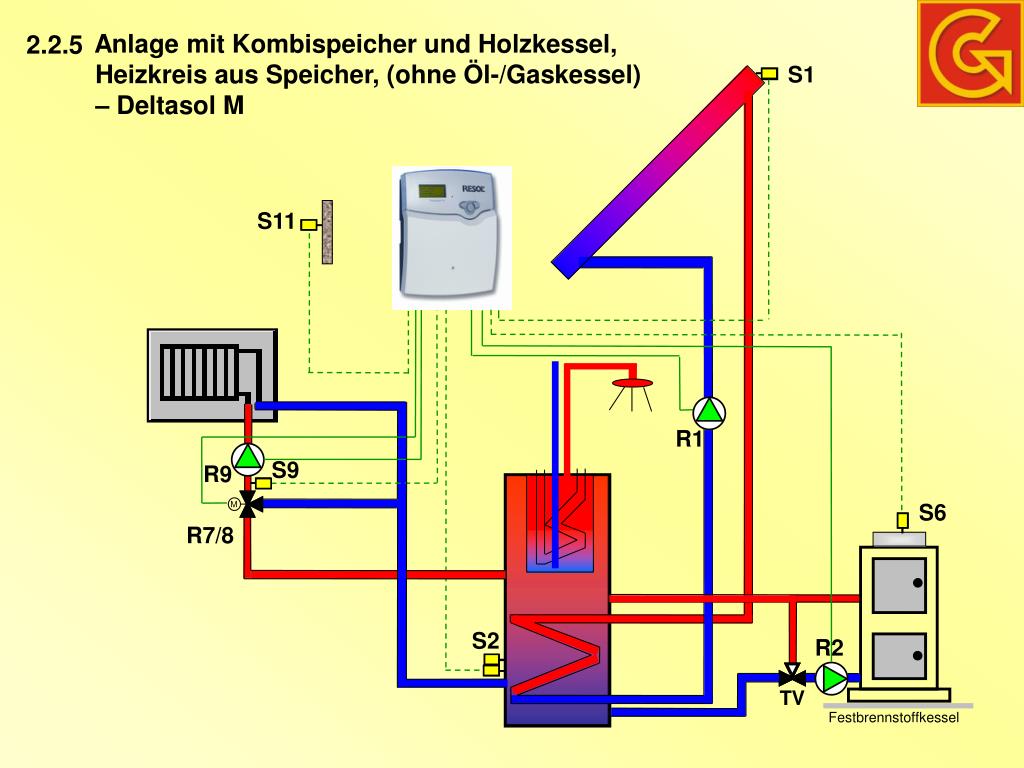

21. Anlage mit Kombispeicher und Holzkessel, Heizkreis aus Speicher, (ohne Öl-/Gaskessel) – Deltasol M 2.2.5 S1 S11 R1 S9 R9 S6 M R7/8 S2 R2 TV Festbrennstoffkessel

22. 2.3 Anlagen mit Frischwasserspeicher, Rücklaufanhebung mit 3-Wege-Ventil

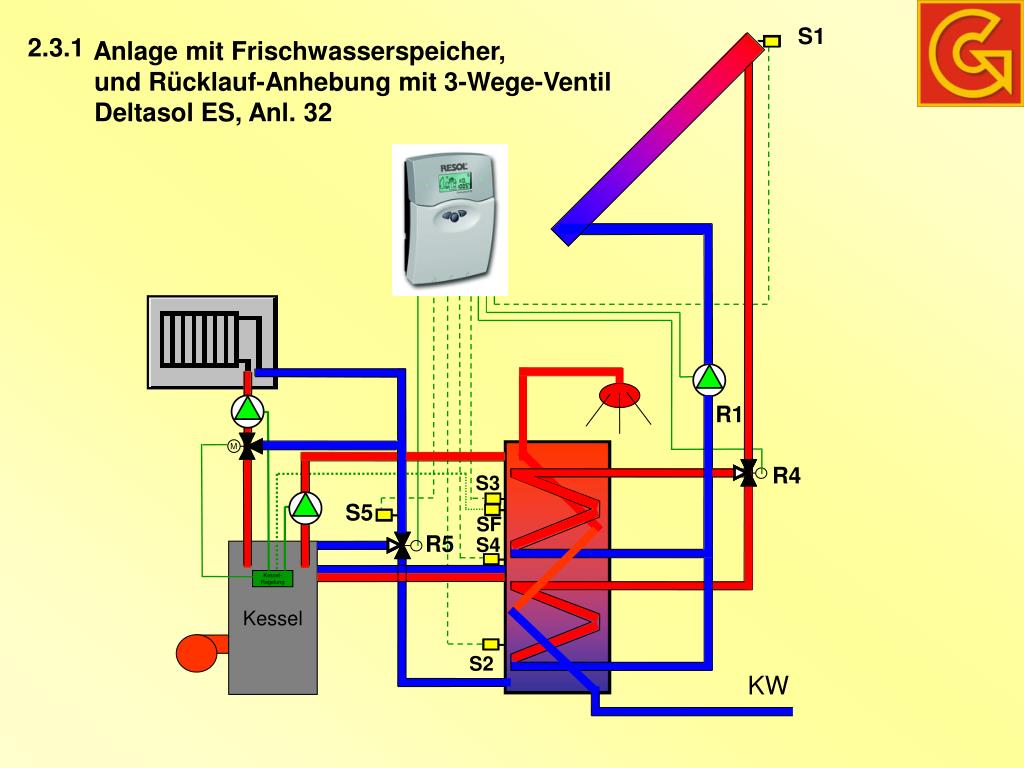

23. S1 Anlage mit Frischwasserspeicher, und Rücklauf-Anhebung mit 3-Wege-Ventil Deltasol ES, Anl. 32 2.3.1 R1 M R4 S3 S5 SF R5 S4 Kessel Kessel- Regelung S2 KW

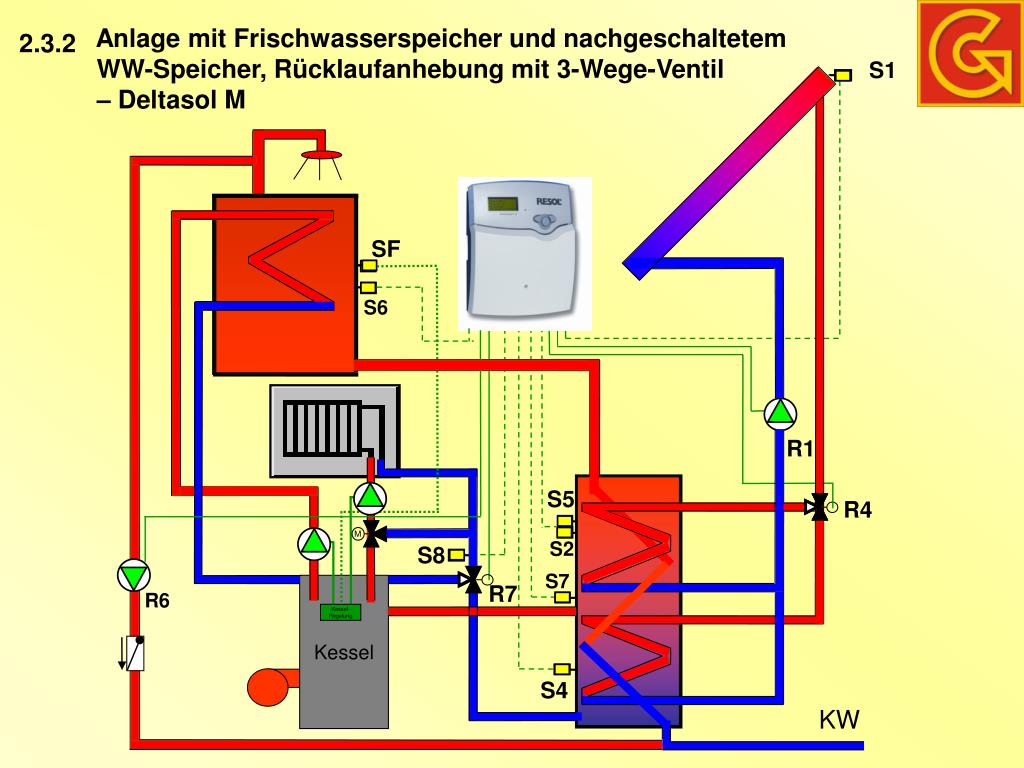

24. Anlage mit Frischwasserspeicher und nachgeschaltetem WW-Speicher, Rücklaufanhebung mit 3-Wege-Ventil – Deltasol M 2.3.2 S1 SF S6 R1 S5 R4 M S2 S8 S7 R7 Kessel R6 Kessel- Regelung S4 KW

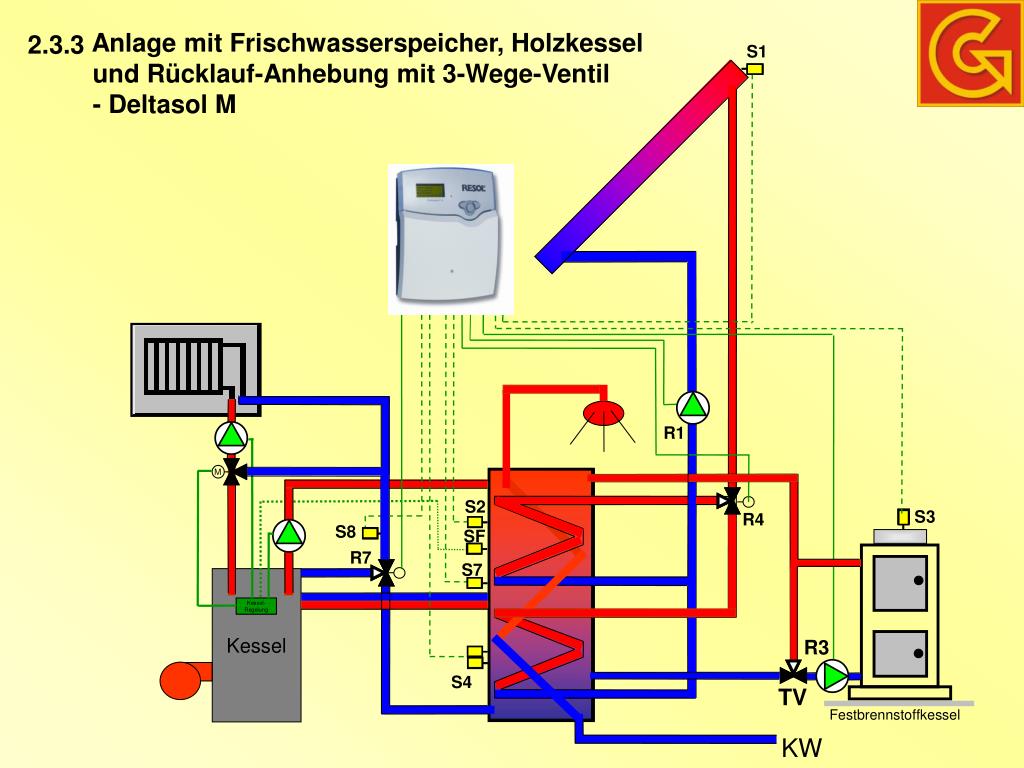

25. Anlage mit Frischwasserspeicher, Holzkessel und Rücklauf-Anhebung mit 3-Wege-Ventil - Deltasol M S1 2.3.3 R1 M S2 S3 R4 S8 SF R7 S7 Kessel Kessel- Regelung R3 S4 TV Festbrennstoffkessel KW

26. Anlage mit Frischwasserspeicher, Holzkessel und nachgeschaltetem WW-Speicher, Rücklaufanhebung mit 3-Wege-Ventil – Deltasol M 2.3.4 S1 SF S6 R1 S5 R4 S3 M S2 S8 S7 R7 Kessel R6 Kessel- Regelung R3 S4 TV KW Festbrennstoffkessel

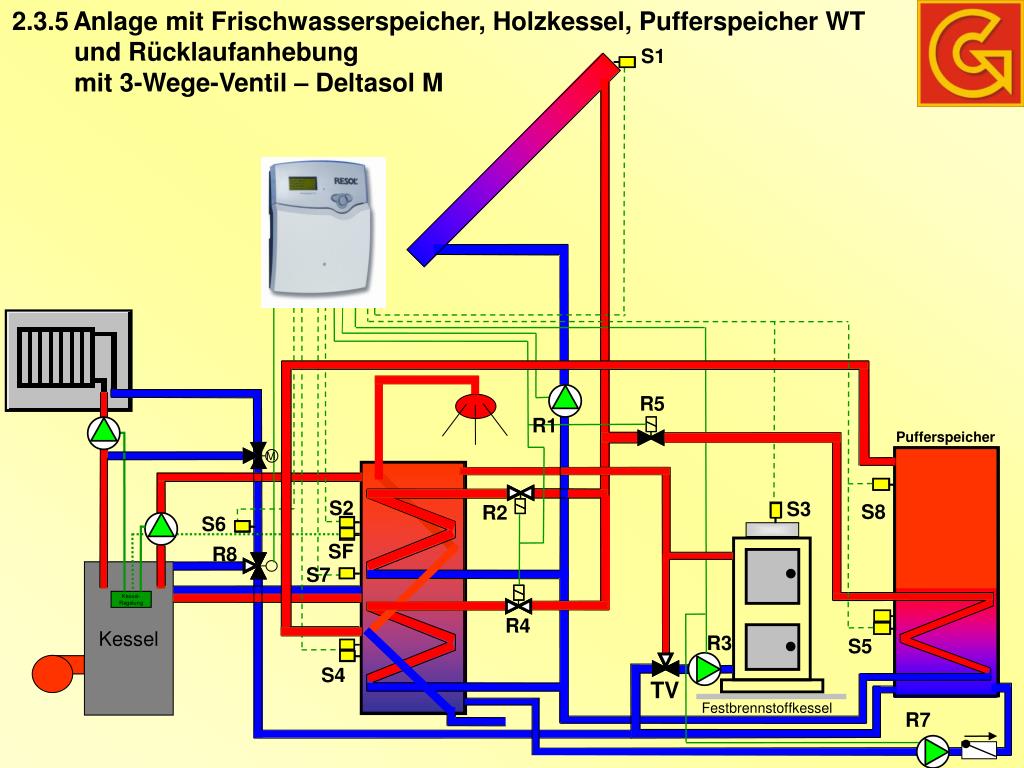

27. Anlage mit Frischwasserspeicher, Holzkessel, Pufferspeicher WT und Rücklaufanhebung mit 3-Wege-Ventil – Deltasol M S1 2.3.5 R5 R1 Pufferspeicher M S2 S3 S8 R2 S6 SF R8 S7 Kessel Kessel- Regelung R4 R3 S5 S4 TV Festbrennstoffkessel R7

28. 2.4 Anlagen mitFrischwasserspeicher,Heizkreis aus Speicher

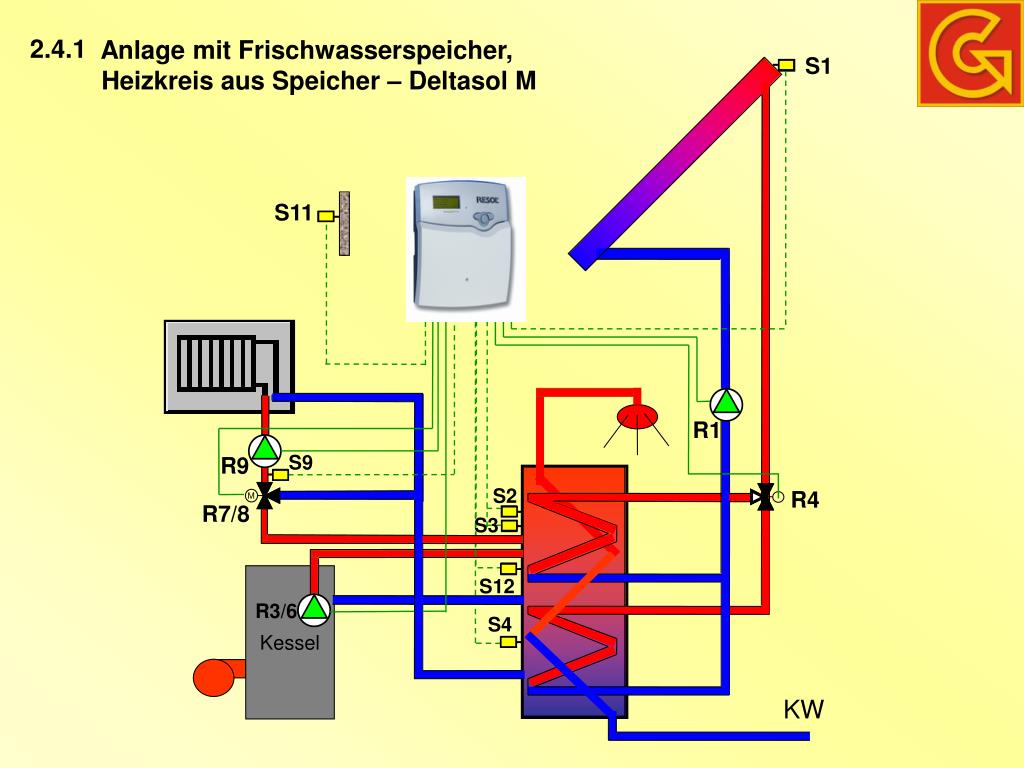

29. Anlage mit Frischwasserspeicher, Heizkreis aus Speicher – Deltasol M 2.4.1 S1 S11 R1 S9 R9 S2 R4 M R7/8 S3 Kessel S12 R3/6 S4 KW

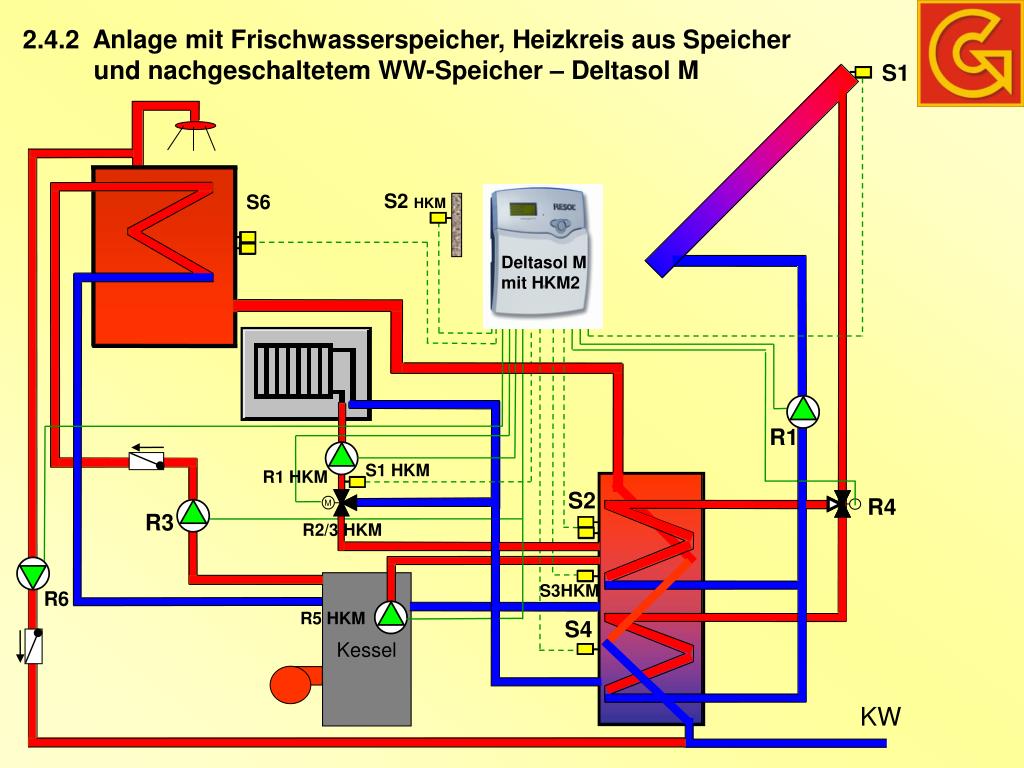

30. Anlage mit Frischwasserspeicher, Heizkreis aus Speicher und nachgeschaltetem WW-Speicher – Deltasol M 2.4.2 S1 S2 HKM S6 Deltasol M mit HKM2 R1 S1 HKM R1 HKM S2 R4 M R3 R2/3 HKM Kessel S3HKM R6 R5 HKM S4 KW

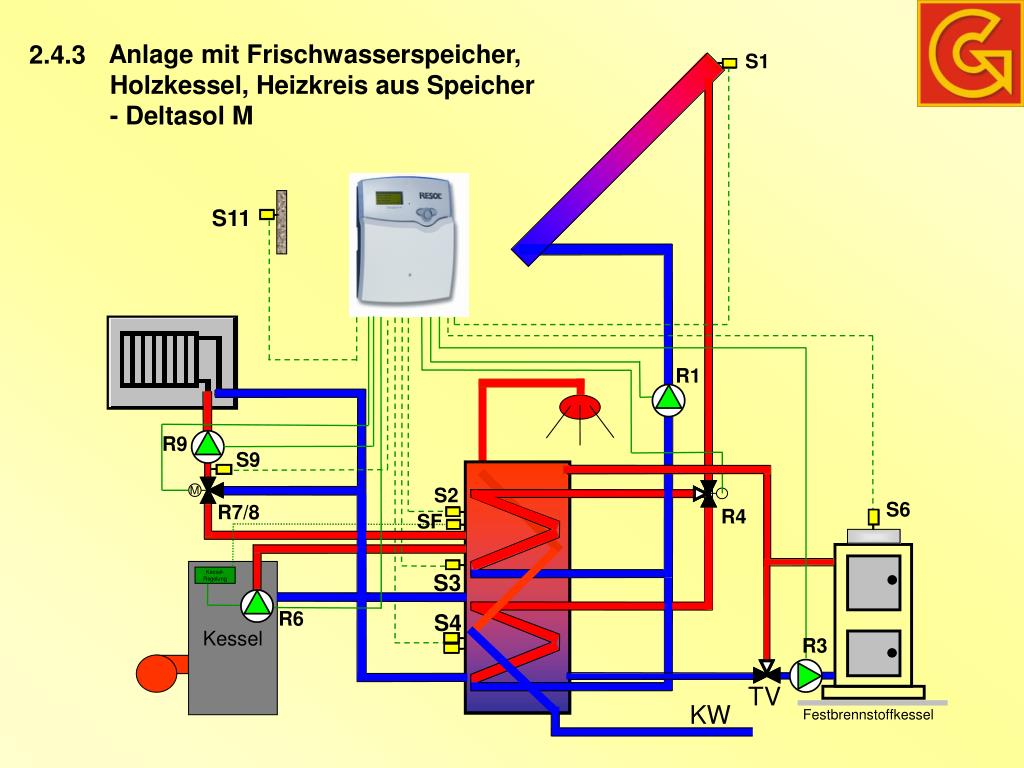

31. Anlage mit Frischwasserspeicher, Holzkessel, Heizkreis aus Speicher - Deltasol M 2.4.3 S1 S11 R1 R9 S9 S2 M S6 R7/8 R4 SF Kessel S3 Kessel- Regelung R6 S4 R3 TV KW Festbrennstoffkessel

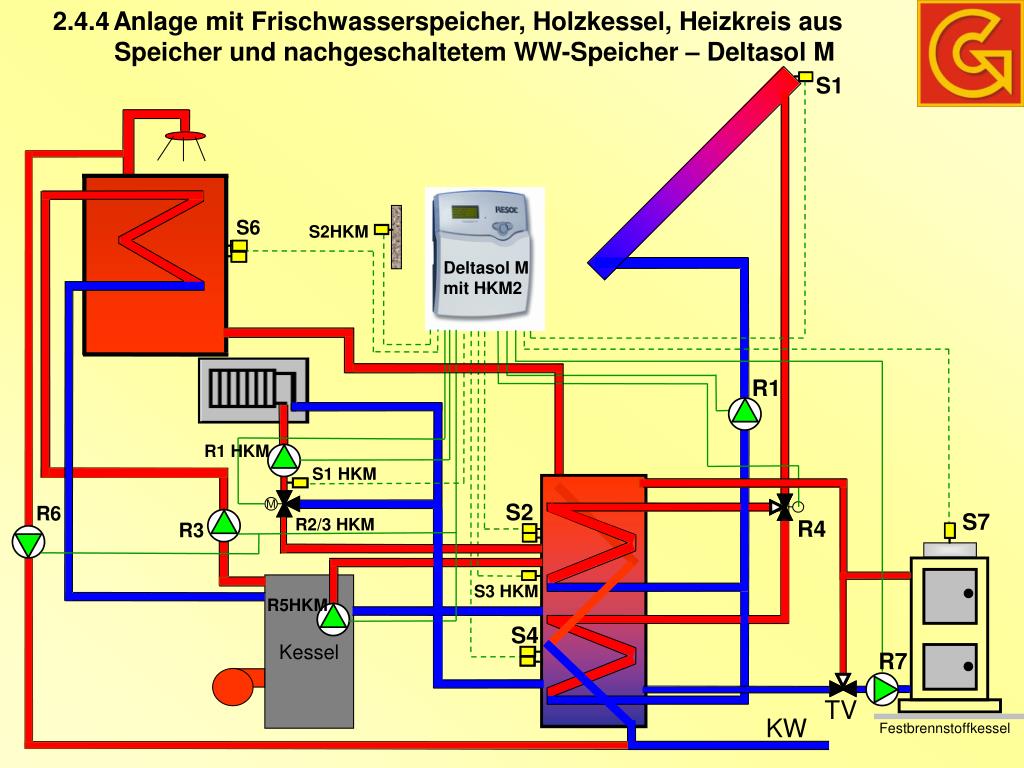

32. Anlage mit Frischwasserspeicher, Holzkessel, Heizkreis aus Speicher und nachgeschaltetem WW-Speicher – Deltasol M 2.4.4 S1 S6 S2HKM Deltasol M mit HKM2 R1 R1 HKM S1 HKM M S2 R6 S7 R2/3 HKM R4 R3 Kessel S3 HKM R5HKM S4 R7 TV KW Festbrennstoffkessel

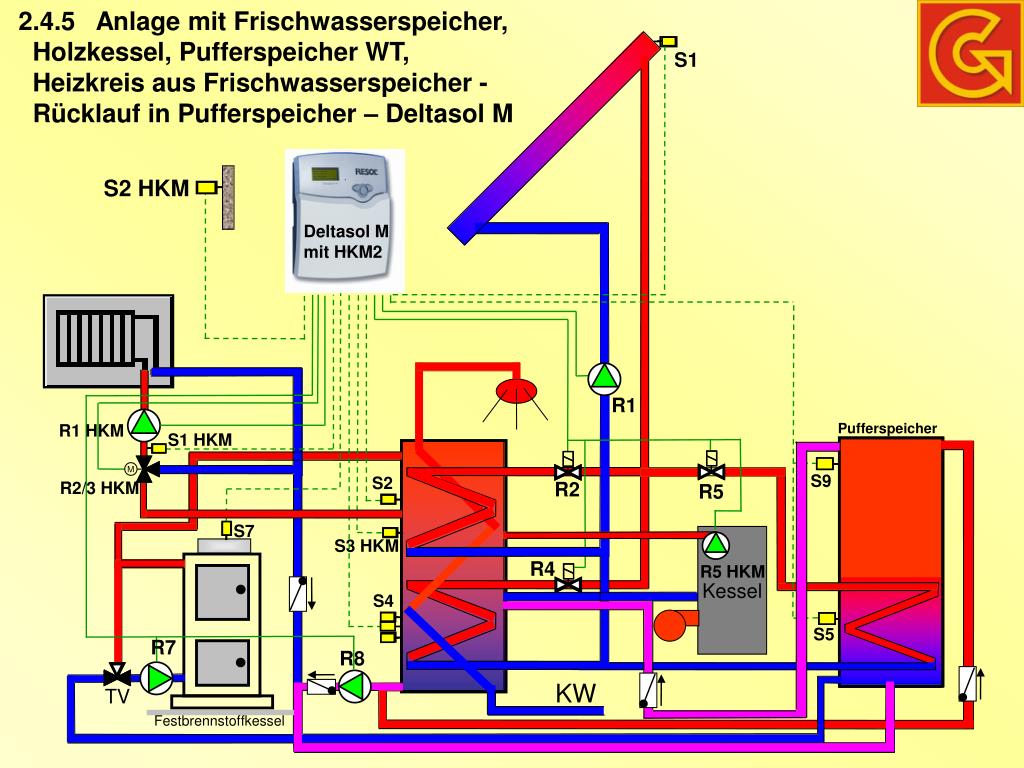

33. Anlage mit Frischwasserspeicher, Holzkessel, Pufferspeicher WT, Heizkreis aus Frischwasserspeicher - Rücklauf in Pufferspeicher – Deltasol M 2.4.5 S1 S2 HKM Deltasol M mit HKM2 R1 Pufferspeicher R1 HKM S1 HKM M S9 S2 R2 R2/3 HKM R5 S7 Kessel S3 HKM R4 R5 HKM S4 S5 R7 R8 KW TV Festbrennstoffkessel

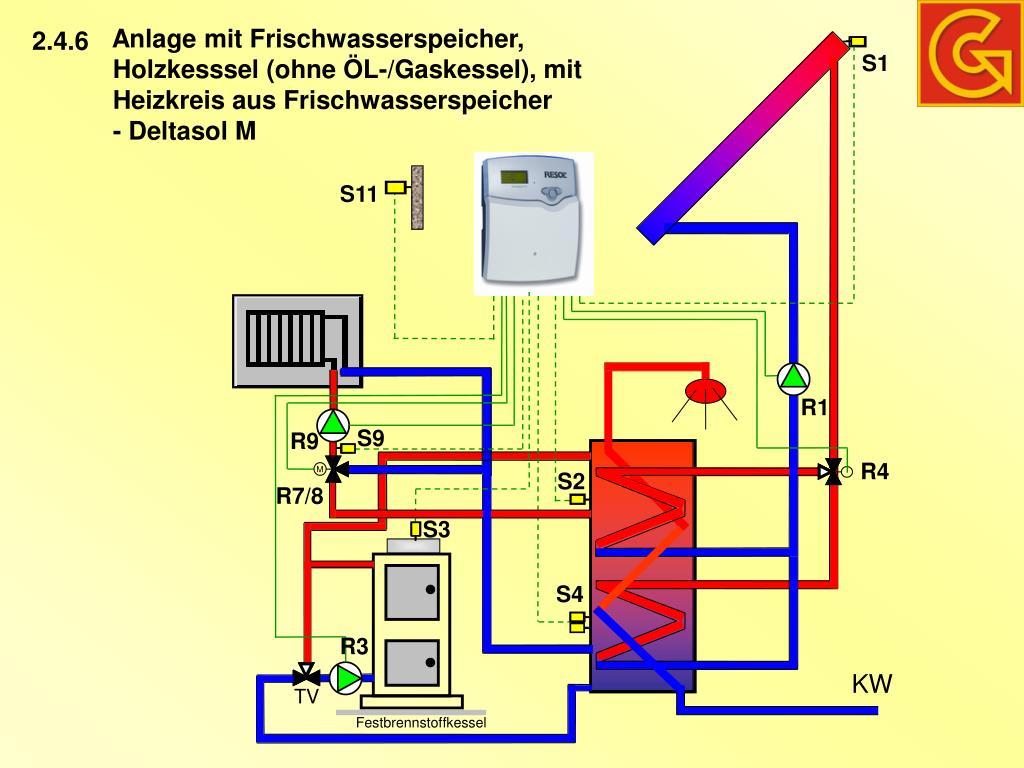

34. Anlage mit Frischwasserspeicher, Holzkesssel (ohne ÖL-/Gaskessel), mit Heizkreis aus Frischwasserspeicher - Deltasol M 2.4.6 S1 S11 R1 S9 R9 R4 M S2 R7/8 S3 S4 R3 KW TV Festbrennstoffkessel

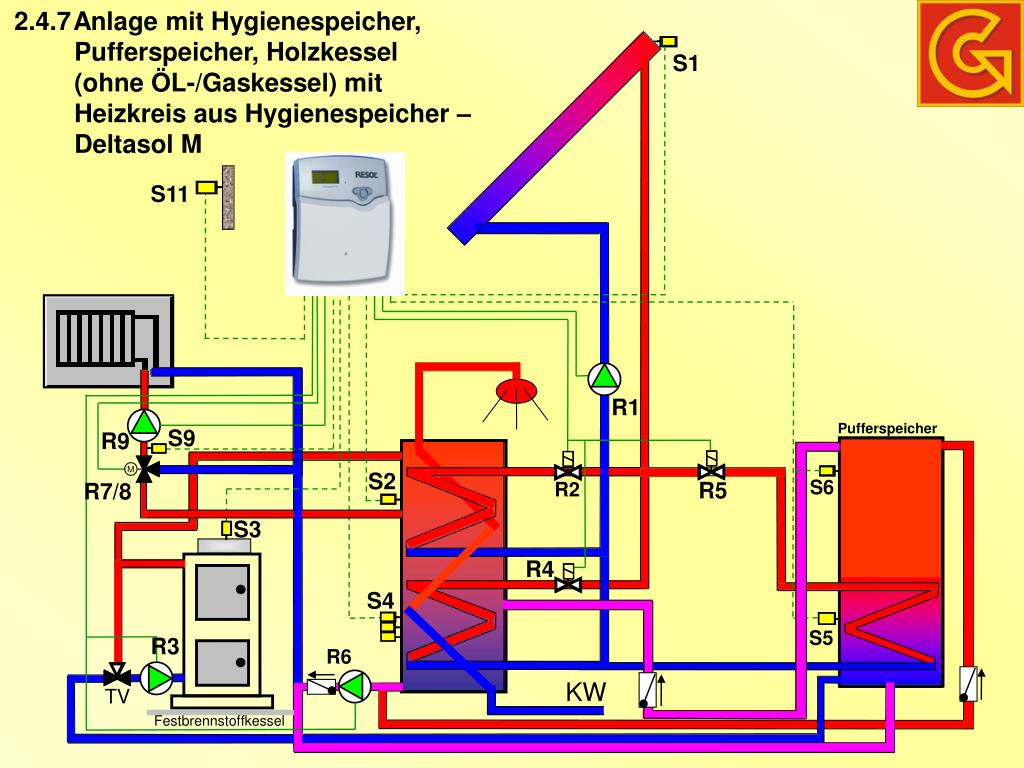

35. Anlage mit Hygienespeicher, Pufferspeicher, Holzkessel (ohne ÖL-/Gaskessel) mit Heizkreis aus Hygienespeicher – Deltasol M 2.4.7 S1 S11 R1 Pufferspeicher S9 R9 M S2 S6 R5 R2 R7/8 S3 R4 S4 S5 R3 R6 KW TV Festbrennstoffkessel

36. 2.5 Anlagen mit Solarübergabestationen und Pufferspeicher

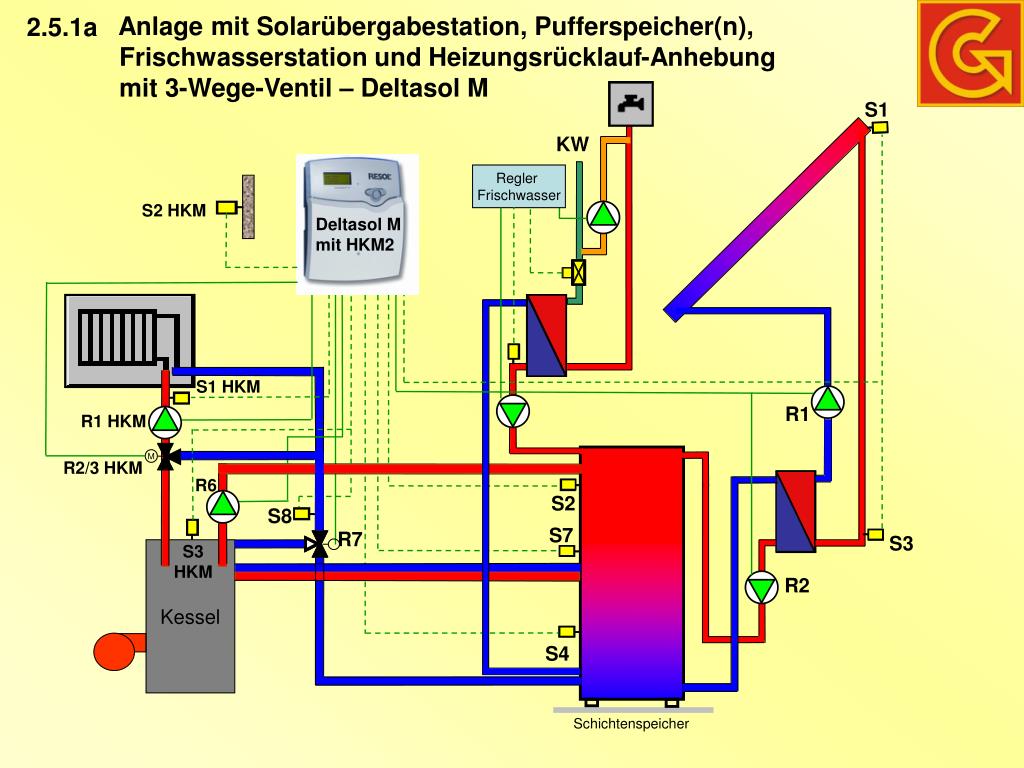

37. Anlage mit Solarübergabestation, Pufferspeicher(n), Frischwasserstation und Heizungsrücklauf-Anhebung mit 3-Wege-Ventil – Deltasol M 2.5.1a S1 KW Regler Frischwasser S2 HKM Deltasol M mit HKM2 S1 HKM R1 R1 HKM M R2/3 HKM R6 S2 S8 S7 R7 S3 S3 HKM Kessel R2 S4 Schichtenspeicher

38. Anlage mit Solarübergabestation, Pufferspeicher(n), Frischwasserstation und Heizungsrücklauf-Anhebung mit 3-Wege-Ventil – Deltasol M 2.5.1b S1 KW Regler Frischwasser S2 HKM Deltasol M mit HKM2 S1 HKM R1 R1 HKM M R2/3 HKM R6 S2 S8 R4 S7 R7 S3 S3 HKM Kessel R2 S4 R4 Schichtenspeicher

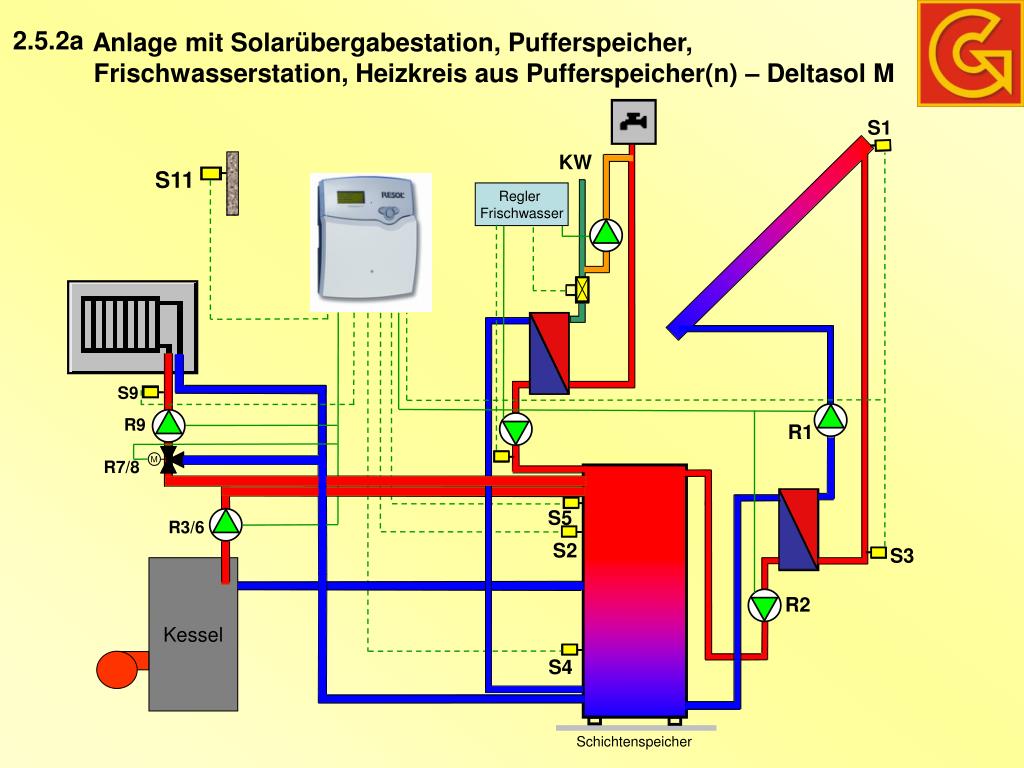

39. Anlage mit Solarübergabestation, Pufferspeicher, Frischwasserstation, Heizkreis aus Pufferspeicher(n) – Deltasol M 2.5.2a S1 KW S11 Regler Frischwasser S9 R9 R1 M R7/8 S5 R3/6 S2 S3 Kessel R2 S4 Schichtenspeicher

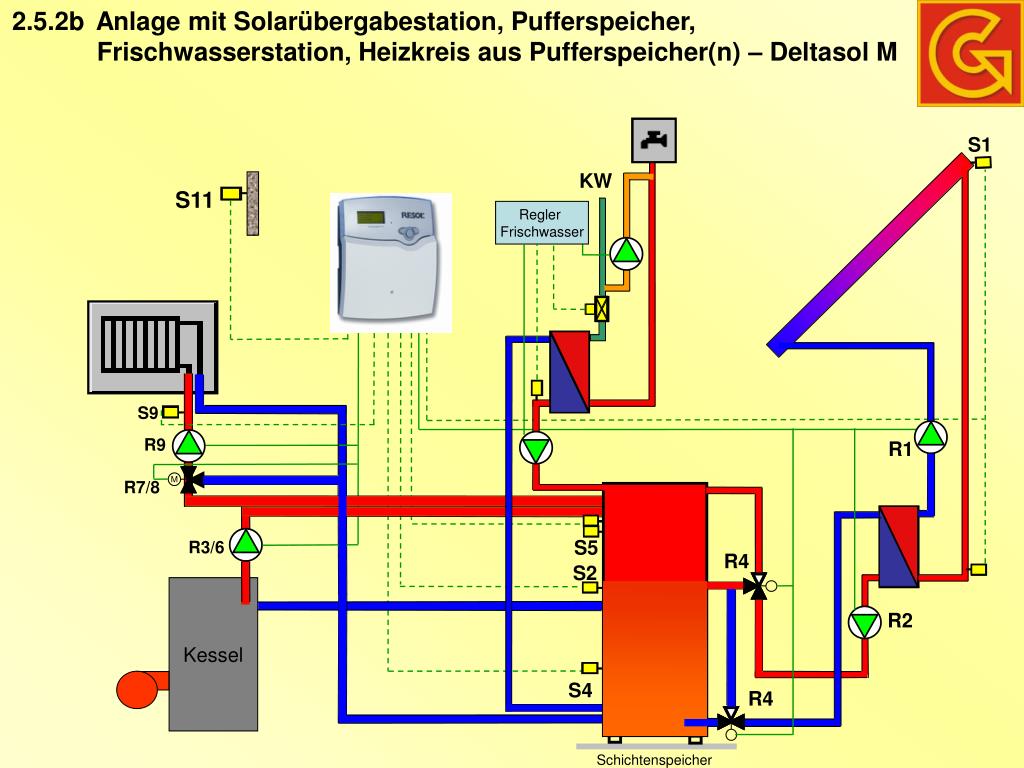

40. Anlage mit Solarübergabestation, Pufferspeicher, Frischwasserstation, Heizkreis aus Pufferspeicher(n) – Deltasol M 2.5.2b S1 KW S11 Regler Frischwasser S9 R9 R1 M R7/8 S5 R3/6 R4 S2 Kessel R2 S4 R4 Schichtenspeicher

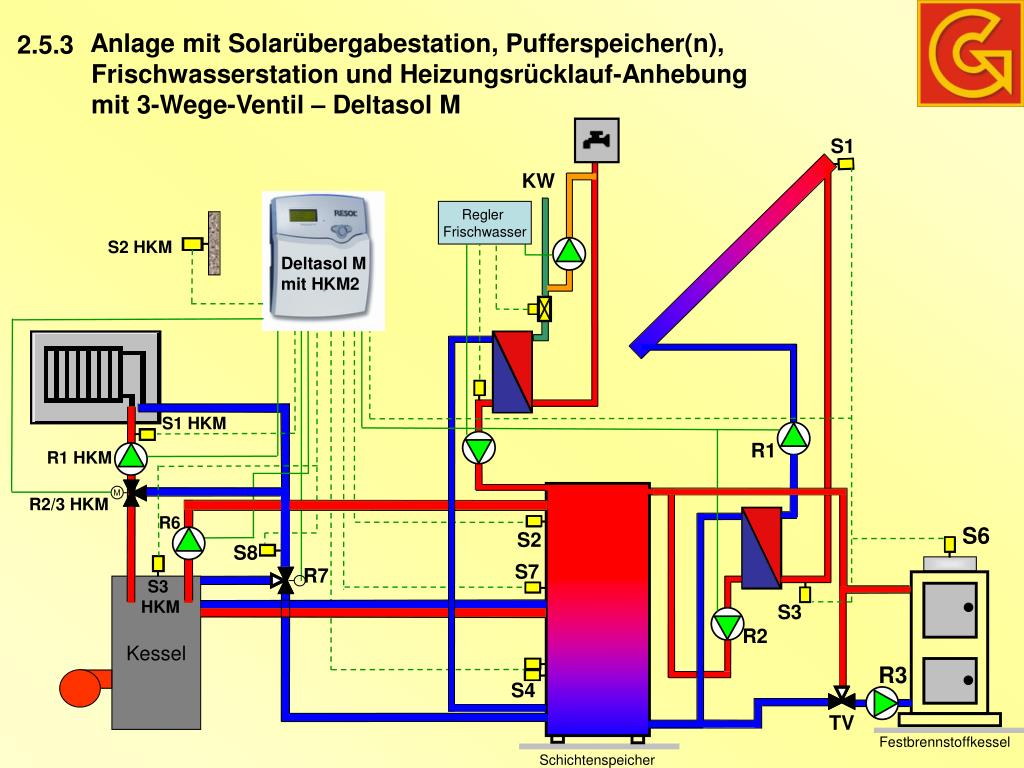

41. Anlage mit Solarübergabestation, Pufferspeicher(n), Frischwasserstation und Heizungsrücklauf-Anhebung mit 3-Wege-Ventil – Deltasol M 2.5.3 S1 KW Regler Frischwasser S2 HKM Deltasol M mit HKM2 S1 HKM R1 R1 HKM M R2/3 HKM R6 S6 S2 S8 S7 R7 S3 HKM Kessel S3 R2 R3 S4 TV Festbrennstoffkessel Schichtenspeicher

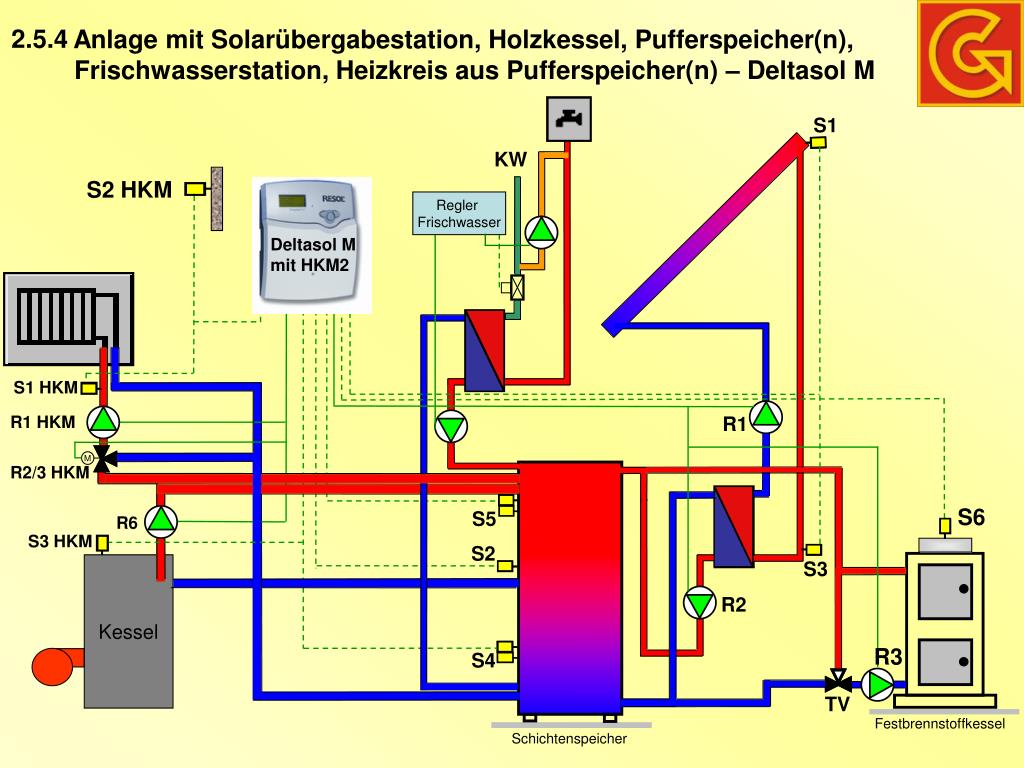

42. Anlage mit Solarübergabestation, Holzkessel, Pufferspeicher(n), Frischwasserstation, Heizkreis aus Pufferspeicher(n) – Deltasol M 2.5.4 S1 KW S2 HKM Regler Frischwasser Deltasol M mit HKM2 S1 HKM R1 HKM R1 M R2/3 HKM S6 S5 R6 S3 HKM S2 S3 Kessel R2 R3 S4 TV Festbrennstoffkessel Schichtenspeicher

43. 3. Solaranlagen zur Warmwasserbereitung, Heizungsunterstützung und Schwimbaderwärmung

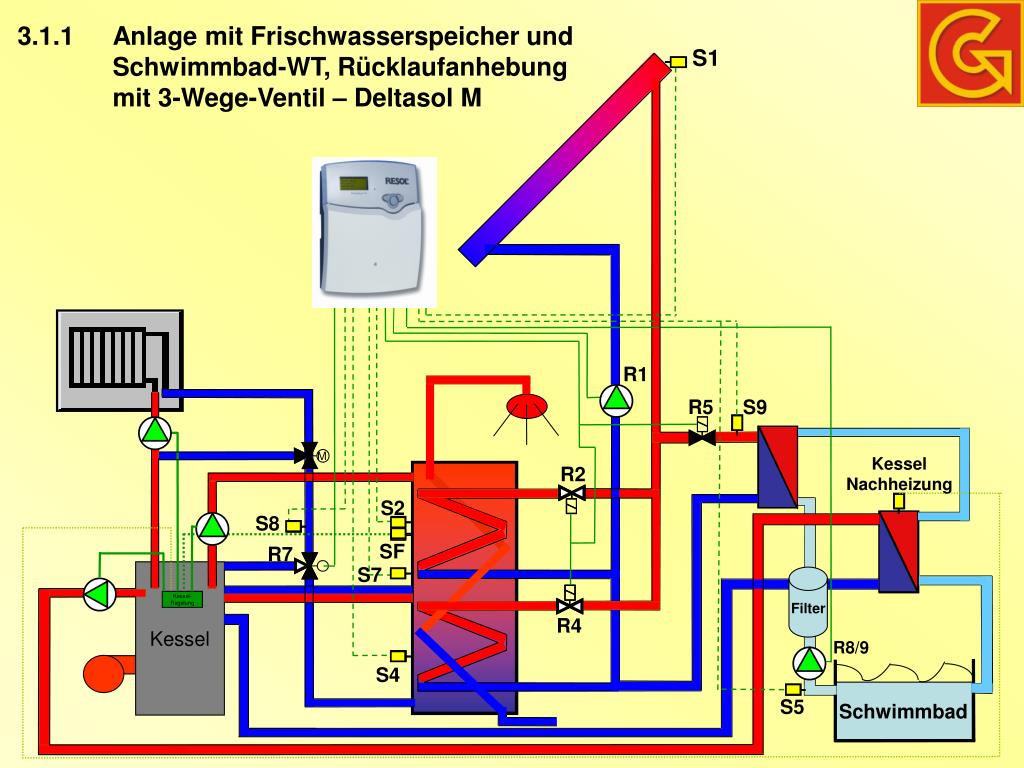

44. 3.1.1Anlage mit Frischwasserspeicher und Schwimmbad-WT, Rücklaufanhebung mit 3-Wege-Ventil – Deltasol M S1 R1 R5 S9 M Kessel Nachheizung R2 S2 S8 SF R7 S7 Kessel Filter Kessel- Regelung R4 R8/9 S4 S5 Schwimmbad
